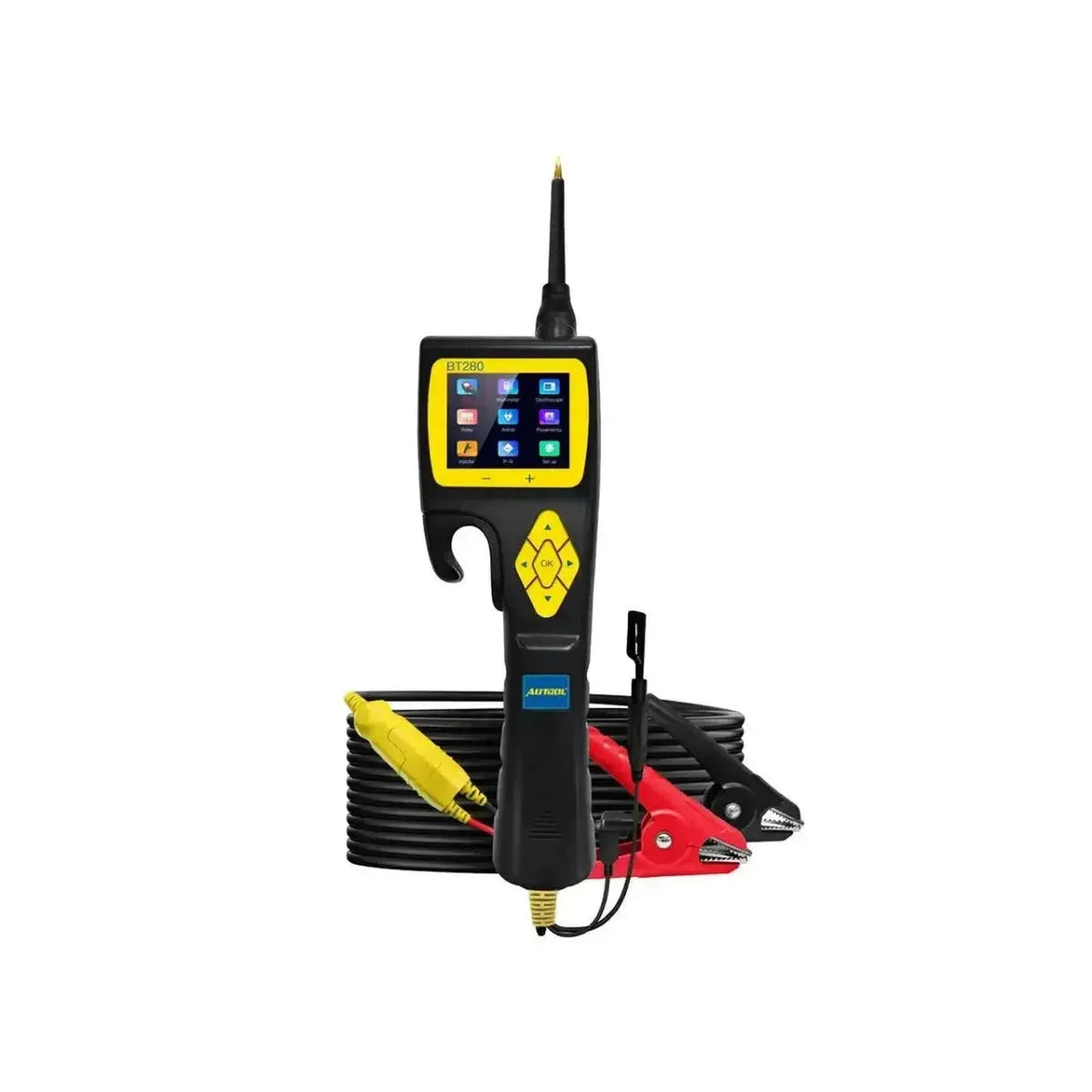

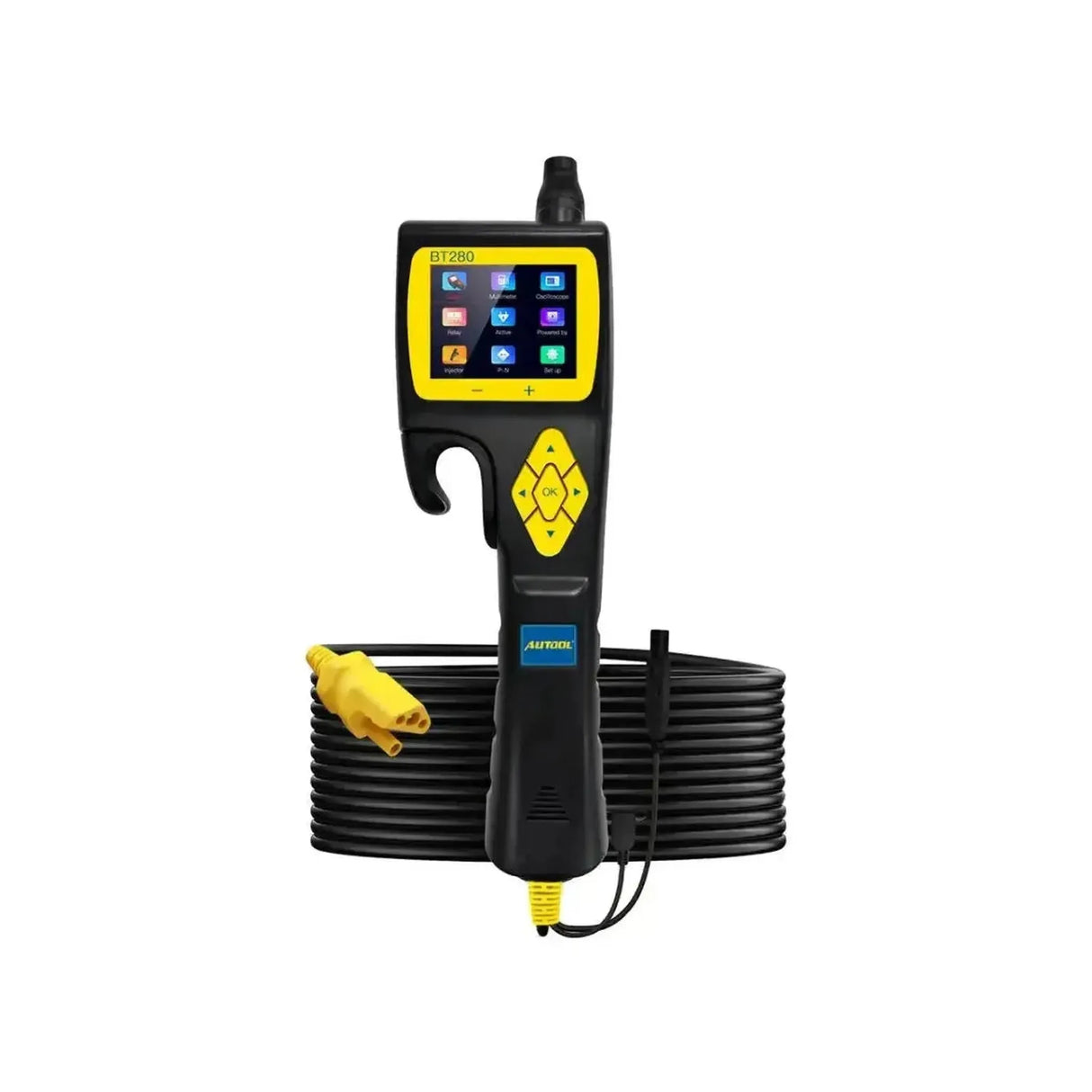

De Autool BT280 circuittester is ontworpen voor het uitvoeren van uitgebreide elektrische diagnoses aan 12V- en 24V-voertuigsystemen. De tester heeft een werkspanning van 9V tot 30V en kan met de robuuste meetsensor gelijkspanningen meten tot maximaal 100V. Het apparaat wordt direct gevoed vanuit de voertuigaccu via de meegeleverde accuklemmen en een 6 meter lange voedingskabel. Deze ruime kabellengte stelt de diagnosetechnicus in staat om zonder verlengstukken metingen uit te voeren rondom het gehele voertuig, van zekeringkasten in de motorruimte tot verlichtingscircuits aan de achterzijde van een bedrijfswagen of aanhanger.
Tijdens storingsdiagnoses detecteert de tester direct het type circuit via de automatische Smart Test-modus, waarna actuele meetwaarden voor spanning en weerstand direct op het 2.4-inch LCD-kleurenscherm verschijnen. Naast passief meten biedt het toestel de mogelijkheid om actuatoren, zoals ventilatoren, ruitenwissermotoren of verlichting, actief te testen door via de taster direct spanning of massa op een component te zetten. De ingebouwde rode en groene LED-indicatoren geven daarbij onmiddellijk een visuele bevestiging van de gevonden polariteit (voeding of massa). Dankzij de ingebouwde werklamp is de testlocatie altijd goed verlicht, wat het doormeten van draden in donkere en krappe ruimtes aanzienlijk vereenvoudigt.
Toepassingen en functionaliteiten
Deze circuittester vervangt meerdere diagnoseapparaten door de integratie van standaard meetinstrumenten met actieve testfuncties.
- Multimeter-modus: Meet de fundamentele elektrische waarden, waaronder gelijkspanning (0.1V - 100V), weerstand (1Ω - 200KΩ), actuele stroomsterkte (tot 18A) en frequentie. Bevat tevens een diodetest voor de controle van halfgeleiders in het laadcircuit of relaisdiodes.
- Oscilloscoop-modus: Genereert een grafische weergave van het gemeten spanningsverloop in de tijd. Dit is essentieel voor het controleren van wisselende signalen, zoals PWM-aansturingen, sensoruitgangen of het detecteren van spanningsvallen op de databus.
- Smart Test: Een geautomatiseerde modus die zelfstandig herkent of de meetprobe een voeding, massa of weerstand raakt. De tester schakelt direct naar de juiste meeteenheid, wat het foutzoeken aanzienlijk versnelt.
- Componenten activeren: Stuurt direct de aanwezige accuspanning of massa naar een actuator of verbruiker om de functionaliteit te controleren. De activeringsmodus kan worden ingesteld op momentaan (zolang de knop wordt ingedrukt), continu (vastgezet) of via een repetitief pulssignaal.
Speciale functies en mogelijkheden
Voor diepgaande diagnose aan moderne motormanagementsystemen is de tester voorzien van specifieke simulatie- en beveiligingsfuncties.
- Injector-test: Bevat vier specifieke pulsmodi voor het aansturen van brandstofinjectoren. Hierdoor kan de verstuiver buiten of in het voertuig veilig worden getest op mechanische opening, sluiting en sproeibeeld zonder tussenkomst van de motor-ECU.
- Relais-diagnose: Met behulp van een specifieke testpoort en de meegeleverde verloopkabels kunnen veelgebruikte 4-polige en 5-polige automotive relais direct met de tester worden geactiveerd en doorgemeten op een correct sluitend contact.
- 0-5V Voedingssimulatie: Genereert een instelbare referentiespanning tussen 0V en 5V, afgetopt op een veilige stroomsterkte van 100mA. Deze functie wordt gebruikt om de output van sensoren (zoals een MAP- of gaskleppositiesensor) te simuleren om de bedrading naar en de reactie van de ECU te testen.
- Instelbare overbelastingsbeveiliging: Beschikt over een elektronische "circuit breaker" waarvan de uitschakelstroom in het menu kan worden geconfigureerd. Dit beveiligt zowel de tester, de voertuigbedrading als het geteste component tegen kortsluiting en overmatige stroomopname tijdens het actief voeden.
Verpakkingsinhoud
- 1x Autool BT280 Circuittester
- 1x Voedingskabel met accuklemmen en verlengconnector (6 meter)
- 1x Testkabelset voor relaisdiagnose (met klemmen)
- 1x Set verwisselbare meetpennen en sondes
- 1x Extra massakabel met klem (groen/zwart)
- 1x USB-kabel voor firmware-updates
- 1x Robuuste opbergkoffer
- 1x Gebruikershandleiding
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productmerk | Autool |
| Productmodel | BT280 |
| Systeemspanning (ingang) | 9V - 30V DC |
| Meetbereik gelijkspanning | 0.1V - 100V |
| Meetbereik weerstand | 1Ω - 200KΩ |
| Meetbereik stroom | 0 - 18A |
| Voedingssimulatie | 0V - 5V (max. 100mA output) |
| Lengte voedingskabel | 6 meter |
| Scherm | 2.4-inch HD kleuren LCD |
| Beveiliging | Instelbare elektronische zekering / overstroombeveiliging |
| Extra functionaliteit | Ingebouwde werklamp, hoorbare pieper (speaker) |
