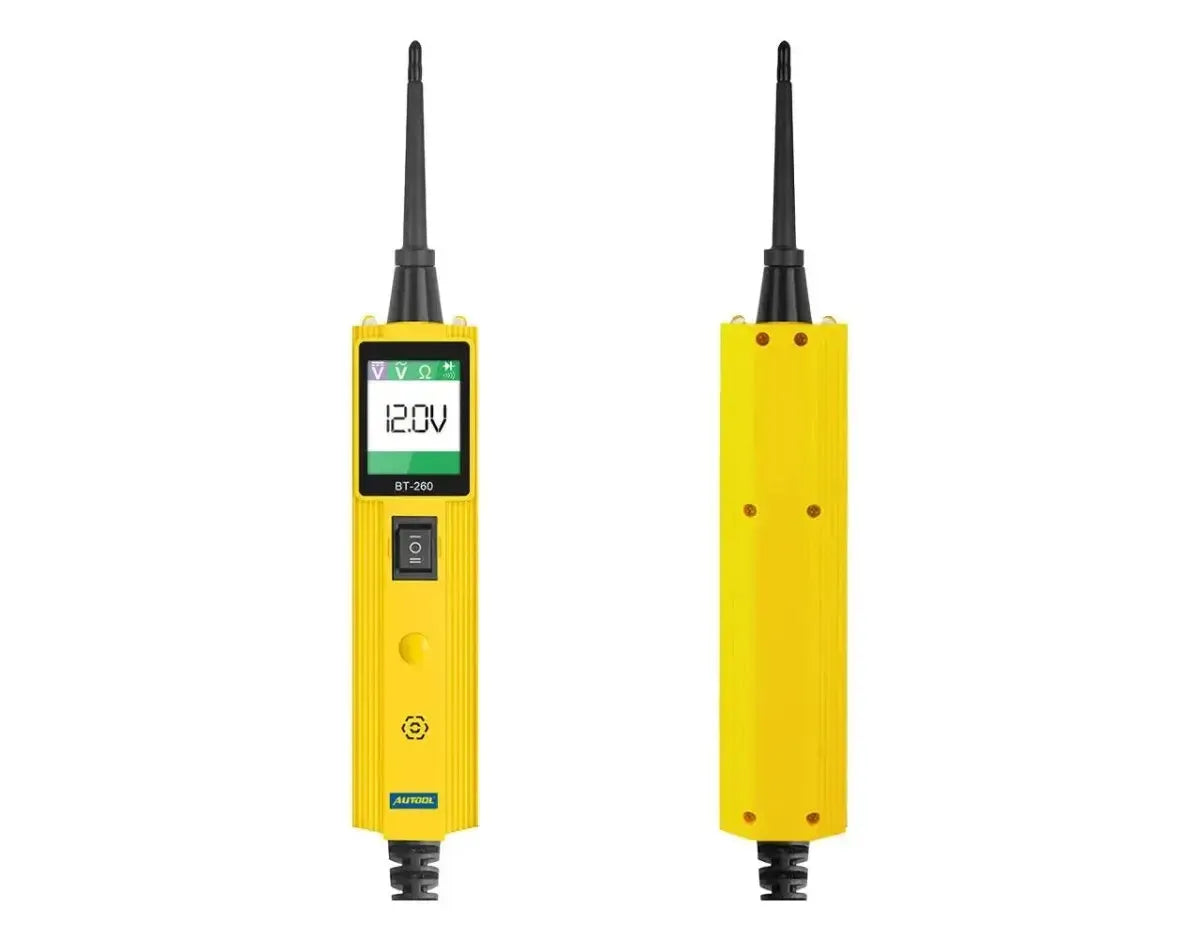

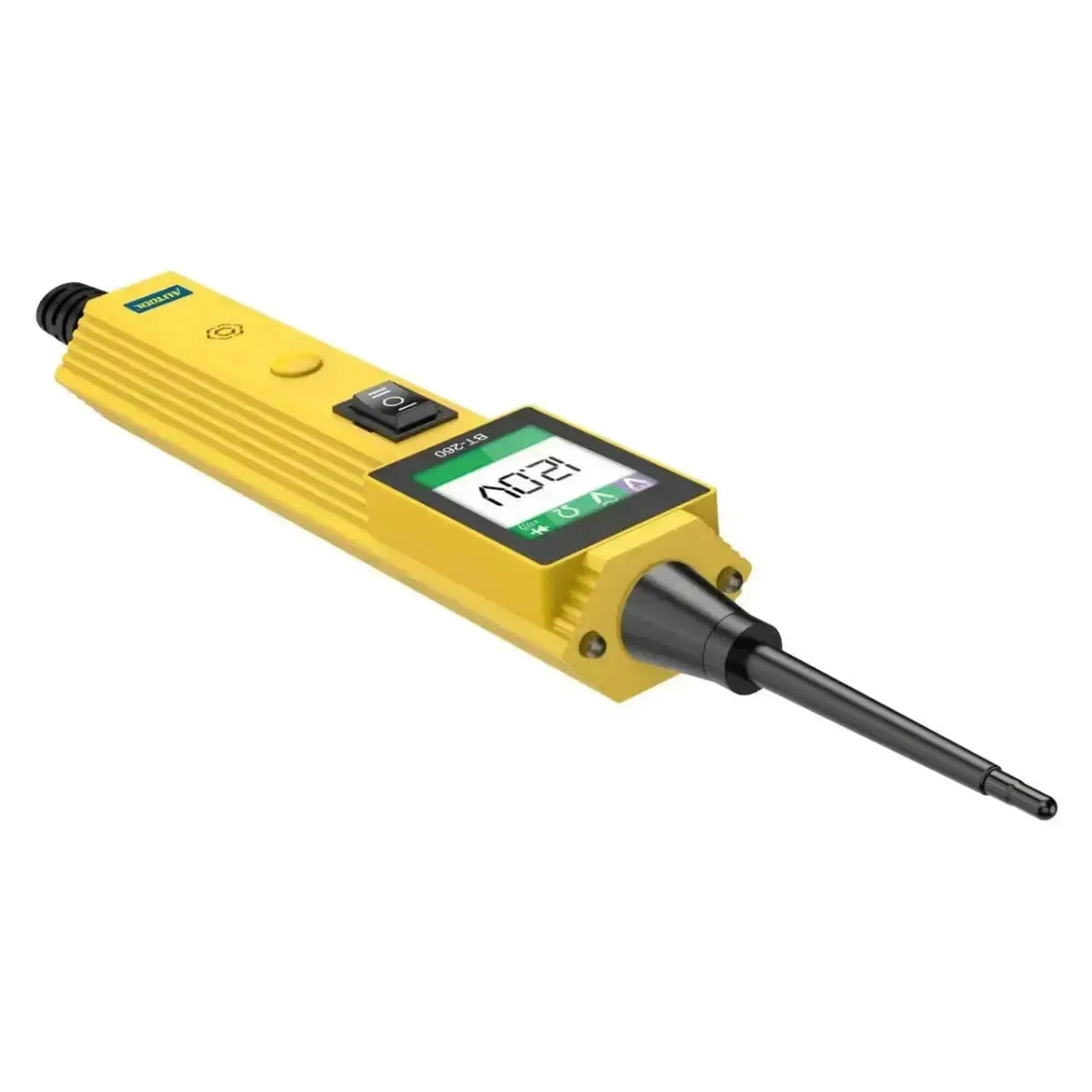

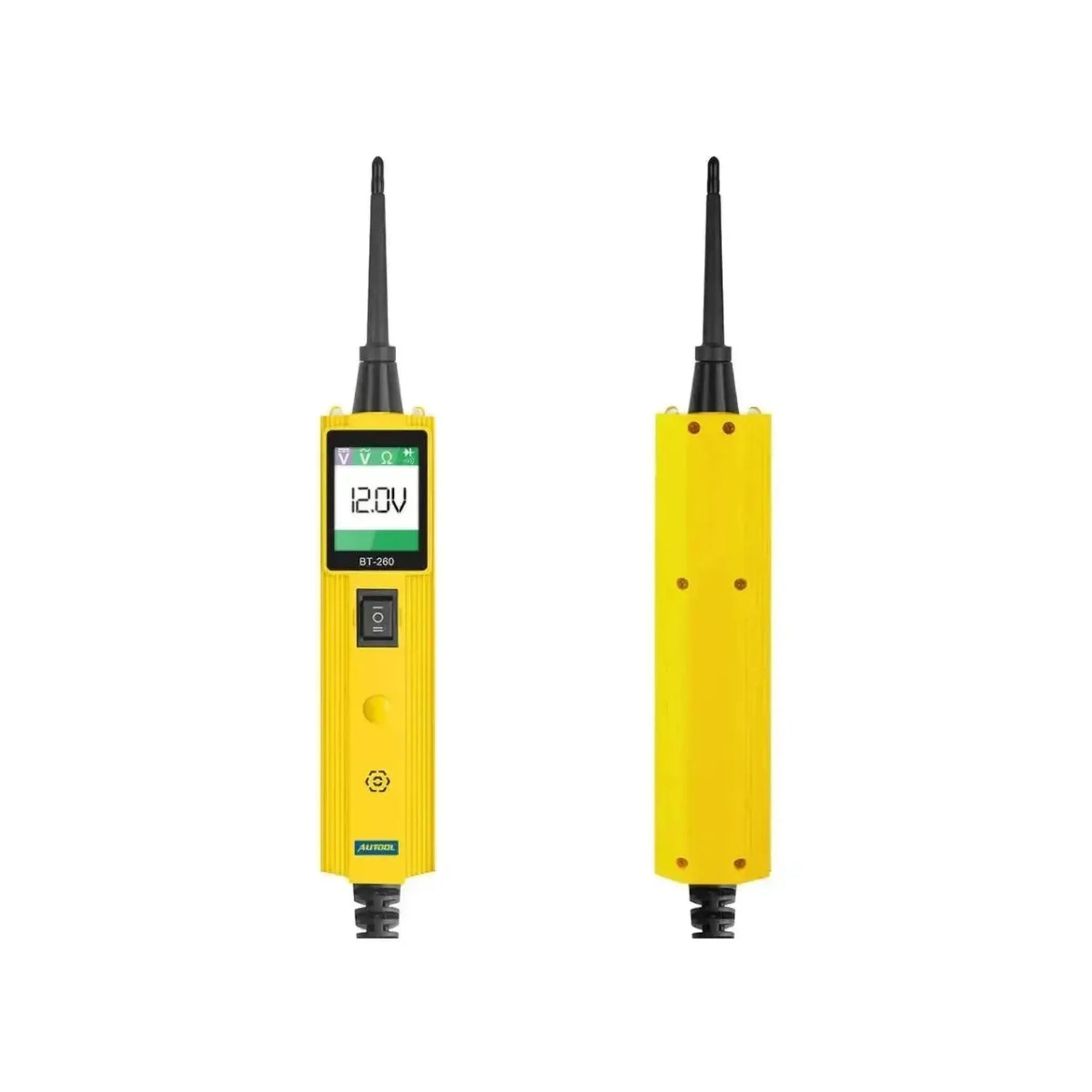

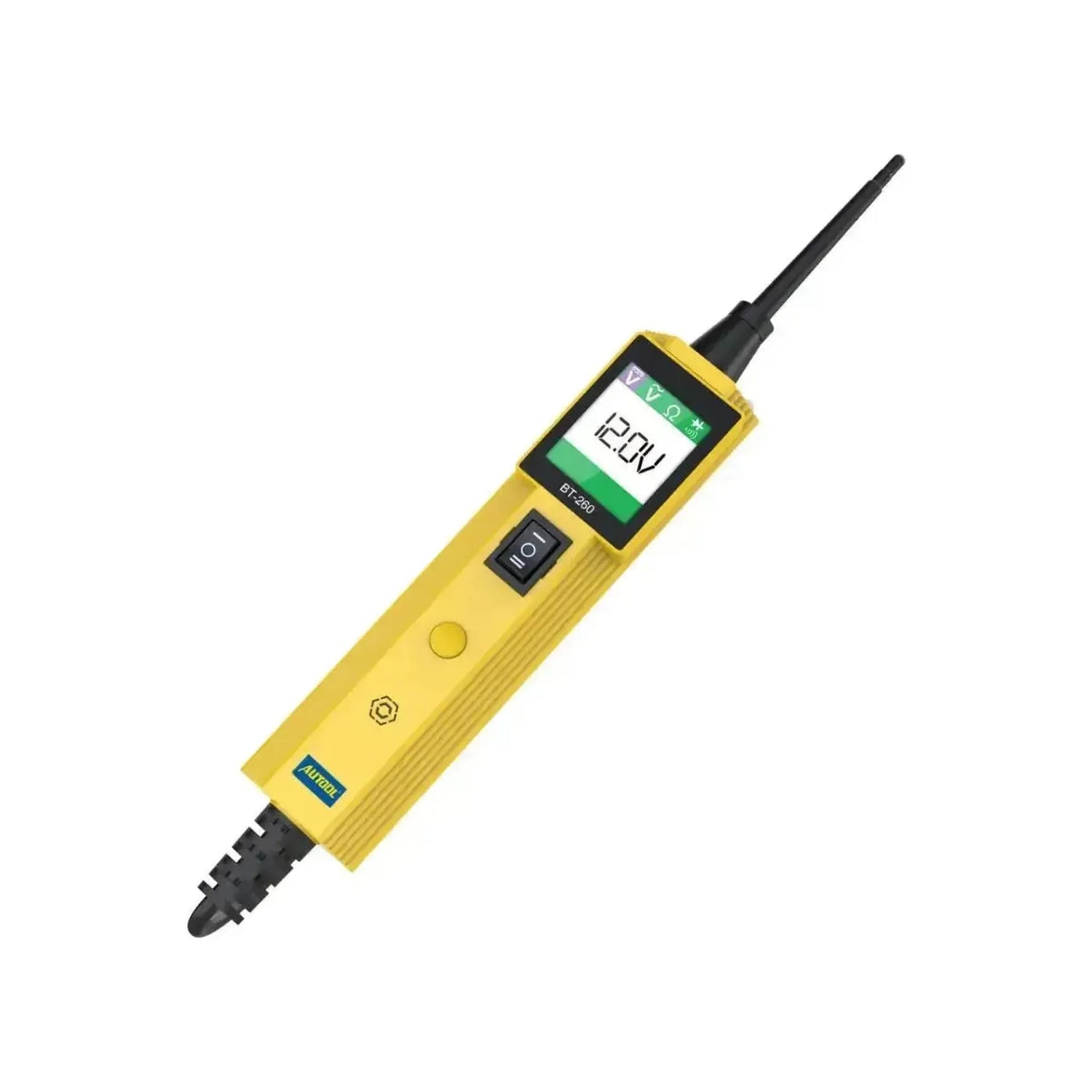

De Autool BT260 circuittester is ontworpen voor het diagnosticeren van elektrische systemen in zowel personenauto's als zware bedrijfsvoertuigen en landbouwmachines. Met een breed meetbereik van 0 tot 65V is dit instrument geschikt voor 12V-, 24V- en 48V-systemen. De tester wordt rechtstreeks gevoed via de meegeleverde accuklemmen of de 12V-sigarettenaansteker van het voertuig, waardoor interne batterijen overbodig zijn. Het apparaat is specifiek ontwikkeld om snel kortsluitingen, draadbreuken en overgangsweerstanden op te sporen in complexe voertuignetwerken, zonder handmatig externe voedingskabels te hoeven trekken.
Tijdens diagnosewerk meet de circuittester spanningssignalen via de geïntegreerde koperen sonde, gecombineerd met de extra massaklem voor een gesloten circuit. Naast passief meten biedt het apparaat de mogelijkheid om componenten zoals koelvinnen, relais en ruitenwissermotoren rechtstreeks aan te sturen door handmatig plus of massa toe te voeren via de geïntegreerde tuimelschakelaar. Een polariteitsindicator met LED-verlichting toont direct de status van het circuit, terwijl het verlichte LCD-kleurenscherm nauwkeurige meetwaarden weergeeft voor gelijkspanning, wisselspanning en weerstand. Bij kortsluiting of overbelasting grijpt de automatische stroombeveiliging onmiddellijk in om zowel de tester als de voertuigelektronica te beschermen, waarna het apparaat automatisch herstart.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassing en functionaliteit
De Autool BT260 biedt meerdere meetmodi voor het efficiënt testen en diagnosticeren van voertuigelektronica en sensoren.
- Gelijkspanningsmeting: Meet accuspanning en voedingsleidingen in een bereik van 0 tot 65V met een resolutie van 0,1V. Wordt gebruikt voor het controleren van constante en geschakelde circuits.
- Wisselspanningsmeting: Registreert maximale en minimale spanningswaarden inclusief frequentie en duty cycle. Dit is essentieel voor het controleren van krukassensoren, dynamorimpel en PWM-gestuurde signalen.
- Weerstandsmeting: Meet de werkelijke weerstandswaarde tussen testsonde en massaklem van 0 tot 200 kΩ om slechte massacontacten, corrosie of interne draadweerstand op te sporen.
- Diodetest: Controleert de doorlaat- en sperrichting van diodes in het elektrische circuit, praktisch voor het diagnosticeren van blokkeerdiodes in zekeringkasten en dynamo's.
Speciale functies en mogelijkheden
Naast de standaard meetfuncties is deze tester uitgerust met actieve functies die het storingzoeken versnellen.
- Componentactivering: Met de fysieke schakelaar stuurt de monteur accuspanning of een massasignaal rechtstreeks naar de testsonde. Zo zijn actuatoren, startmotoren en lampen direct op werking te testen.
- Polariteits- en continuïteitsdetectie: Geeft direct visuele terugkoppeling via de rode LED voor plus of de groene LED voor massa. Bij volledige doorverbinding van 0,0Ω klinkt bovendien een akoestisch signaal voor blinde bedradingscontroles.
- Signaal- en draadtracering: Maakt onregelmatigheden in signaalvormen zichtbaar, bijvoorbeeld bij MAP-sensoren, en volgt kabels of componenten van de zekering tot de verbruiker om kortsluitingen te lokaliseren.
- Automatische kortsluitbeveiliging: Het apparaat is thermisch beveiligd met een nominale stroom van 1 tot 10A. Bij overschrijding stopt de stroomdoorvoer onmiddellijk, wat doorbranden van bedrading of zekeringen tijdens het testen voorkomt.
Verpakkingsinhoud

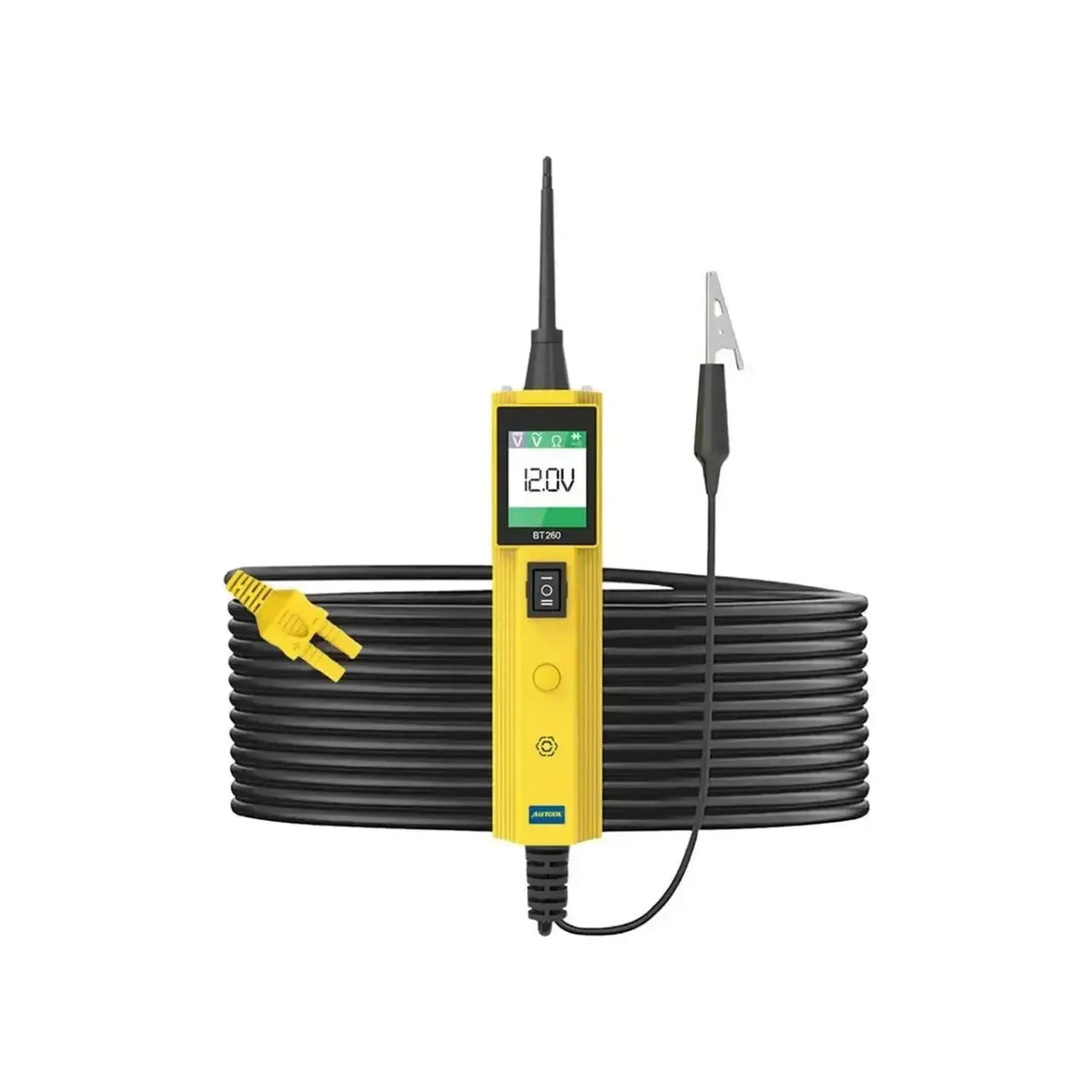

- 1x Autool BT260 circuittester, inclusief vaste testkabel van 12 meter

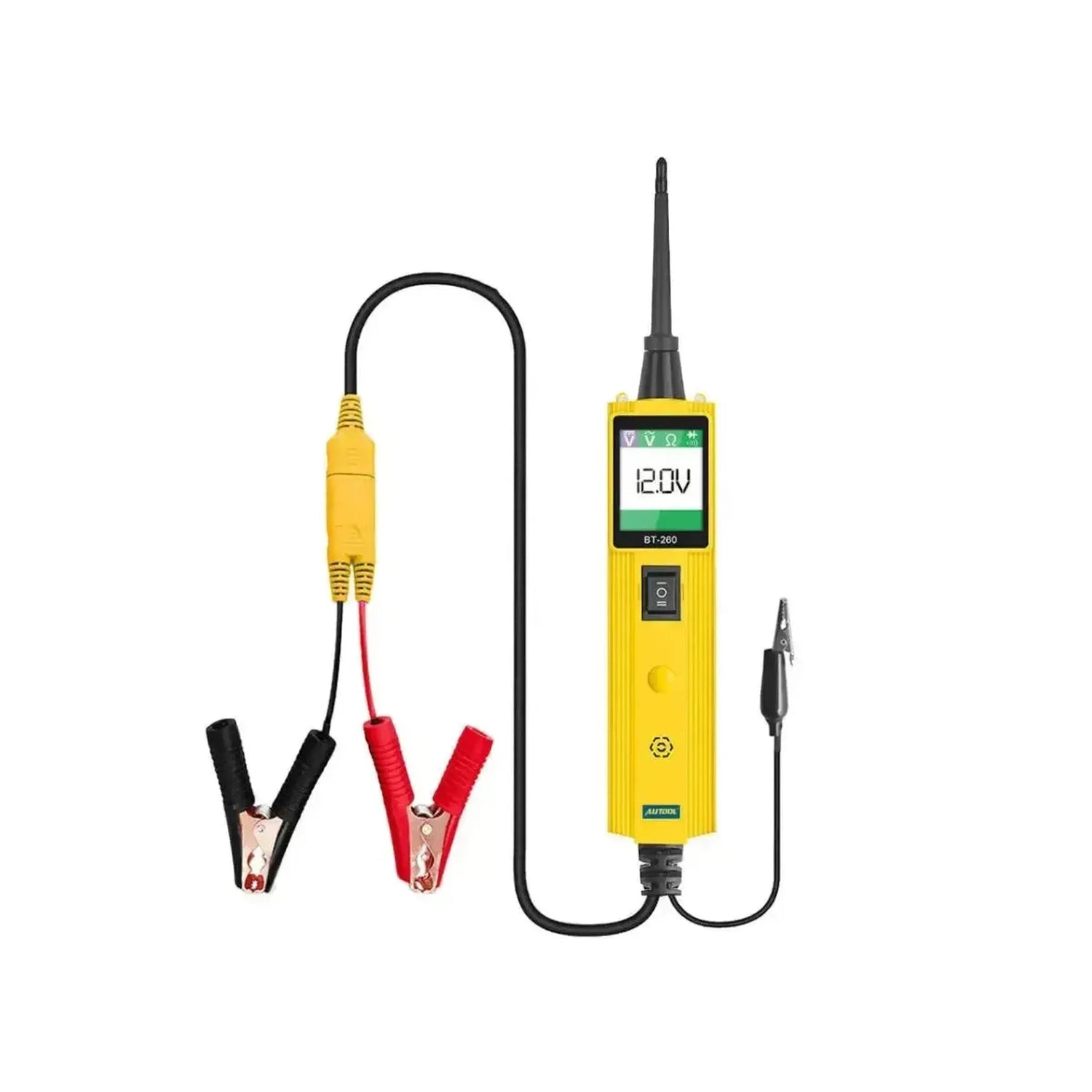

- 1x Accuklem-adapterkabel, rood en zwart
- 1x 12V sigarettenaansteker-adapter
- 1x Schroefbare testsonde
- 1x Hardcase opbergkoffer
- 1x Gebruikershandleiding
Technische specificaties
Algemeen
- Het merk dat de tester maakt.Merk
- Autool
- Wat voor apparaat het is. Een circuittester controleert stroom en massa, een kabelzoeker spoort draden en kortsluiting op.Soort tester
- Circuittester
- Op welke boordspanning je de tester kunt aansluiten. Wil je ook vrachtwagens testen, dan heb je 24 V of meer nodig.Geschikt voor systeemspanning
- 0 tot 65 V
- Waar de tester zijn stroom vandaan haalt. Via de voertuigaccu of het circuit hoef je geen batterijen te vervangen.Voeding
- Via voertuigaccu
Meten
- Tussen welke spanningen de tester nauwkeurig meet. Een groter bereik is handig bij zwaardere voertuigen.Meetbereik gelijkspanning
- 0 tot 65 V
- De kleinste stap die de tester in spanning laat zien. Hoe kleiner, hoe preciezer je meet.Meetresolutie spanning
- 0,1 V
- Welke weerstanden de tester kan meten, bijvoorbeeld van sensoren of draden.Meetbereik weerstand
- 0 tot 200 kΩ
- Of de tester ook wisselspanning meet, naast gelijkspanning.Wisselspanning meten
- Ja
Testfuncties
- De tester kan stroom geven aan onderdelen zoals een motor of lamp, zodat je ziet of ze werken.Componenten activeren
- Ja
- De tester helpt de plek van een kortsluiting of kapotte draad te vinden. Dat scheelt veel zoekwerk.Kortsluiting en kabelbreuk opsporen
- Ja
- Controleert of een draad of verbinding stroom doorlaat.Doorgangstest
- Ja
- Laat zien of er plus of min op een aansluiting staat.Polariteit controleren
- Ja
- Controleert of een diode stroom maar in één richting doorlaat.Diodetest
- Ja
Scherm en bediening
- Hoe groot het scherm is, gemeten van hoek tot hoek. Een groter scherm leest makkelijker.Schermdiagonaal
- 1,7 inch
- De tester geeft een piep of toon, zodat je niet steeds naar het scherm hoeft te kijken.Geluidssignaal
- Ja
Beveiliging
- Tegen welke fouten de tester zichzelf en het voertuig beschermt. Dat voorkomt schade bij een verkeerde aansluiting.Beveiligingen
- Overstroom
- Kortsluiting
Afmetingen en gewicht
- Hoe lang de testkabel is. Met een lange kabel bereik je ook de achterkant van een voertuig.Kabellengte
- 12 m
Overige specificaties
- Meetbereik wisselspanning
- 0 - 65V
- Nominale stroom bij beveiliging
- 1 - 10A
- Display
- 1,7-inch LCD-kleurenscherm met achtergrondverlichting
- Lengte testsonde
- 42 mm
- Afmetingen tester, L x B
- 253 mm x 32 mm
