AsTools | SKU:
A0080
Adapterset (22-delig) voor ECU Programmering | Accessoires
Reguliere prijs
€34,95 incl.
€28,88 excl.
Niet beschikbaar
Garantie direct via AsTools
Garantie direct via AsTools
Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.
2 jaar garantie op alle producten
2 jaar garantie op alle producten
Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.
Eenvoudig retourneren
Eenvoudig retourneren
Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.
Professionele klantenservice
Professionele klantenservice
Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!
Deze 22-delige adapterset is bedoeld voor het uitlezen en programmeren van regeleenheden (ECU's) op de werkbank. Elke adapter past op de contactpunten van een bepaalde ECU-familie, zodat u in één keer contact maakt met de BDM-, JTAG- of bootaansluiting op de print, zonder te solderen en zonder losse sondes te hoeven richten.
De set dekt de gangbare families van Bosch (waaronder Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental (PCR2.1), TRW en Toyota (NEC76F). De adapters zijn groene printplaatjes van ongeveer 60 mm breed en worden gebruikt in een BDM-frame, samen met een programmeur zoals KESS, K-TAG, FGTech of een Dimsport-tool. Frame en programmeur zitten er niet bij.
PLUSPUNTEN
✔22 adapters in één set — De meest voorkomende ECU-families zonder losse aanschaf.
✔Zonder solderen — De print van de ECU blijft onbeschadigd.
✔BDM, JTAG en boot — Ook voor Denso-boot- en AUD-modus en de ST10-bootloader.
✔Sneller plaatsen — Eén adapter op de print in plaats van losse sondes richten.
AANDACHTSPUNTEN
✕BDM-frame nodig — De adapters werken alleen in combinatie met een BDM-frame.
✕Programmeur niet inbegrepen — KESS, K-TAG, FGTech of een Dimsport-tool heeft u zelf nodig.
✕Voeding apart — Bij sommige ECU's (o.a. Siemens, Delphi, Marelli) sluit u +12 V en massa los aan.
✕Vakkennis vereist — Een verkeerde adapter of plaatsing kan de ECU beschadigen.
Toepassingen en functionaliteiten
De adapterset is bedoeld voor chiptuners, ECU-specialisten en werkplaatsen die regeleenheden buiten het voertuig uitlezen, programmeren of klonen via een BDM-frame.
Toepassingen
- ECU uitlezen: Een back-up van de software maken op de werkbank.
- ECU programmeren: Aangepaste of herstelde software terugschrijven.
- ECU klonen: Gegevens overzetten naar een vervangende regeleenheid.
- Dataherstel: Een ECU uitlezen die via OBD niet meer reageert.
Aansluitmethoden

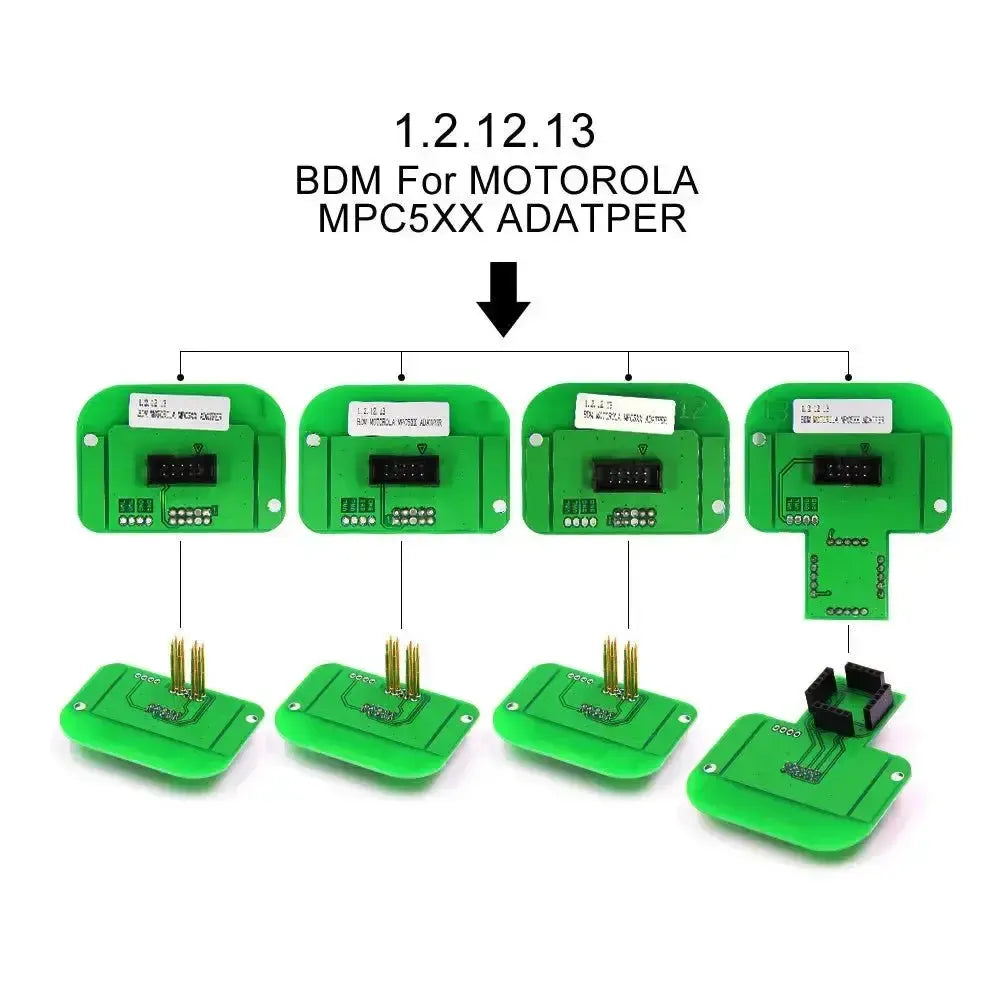

- BDM: Background Debug Mode, onder meer Siemens, Marelli en EDC7.

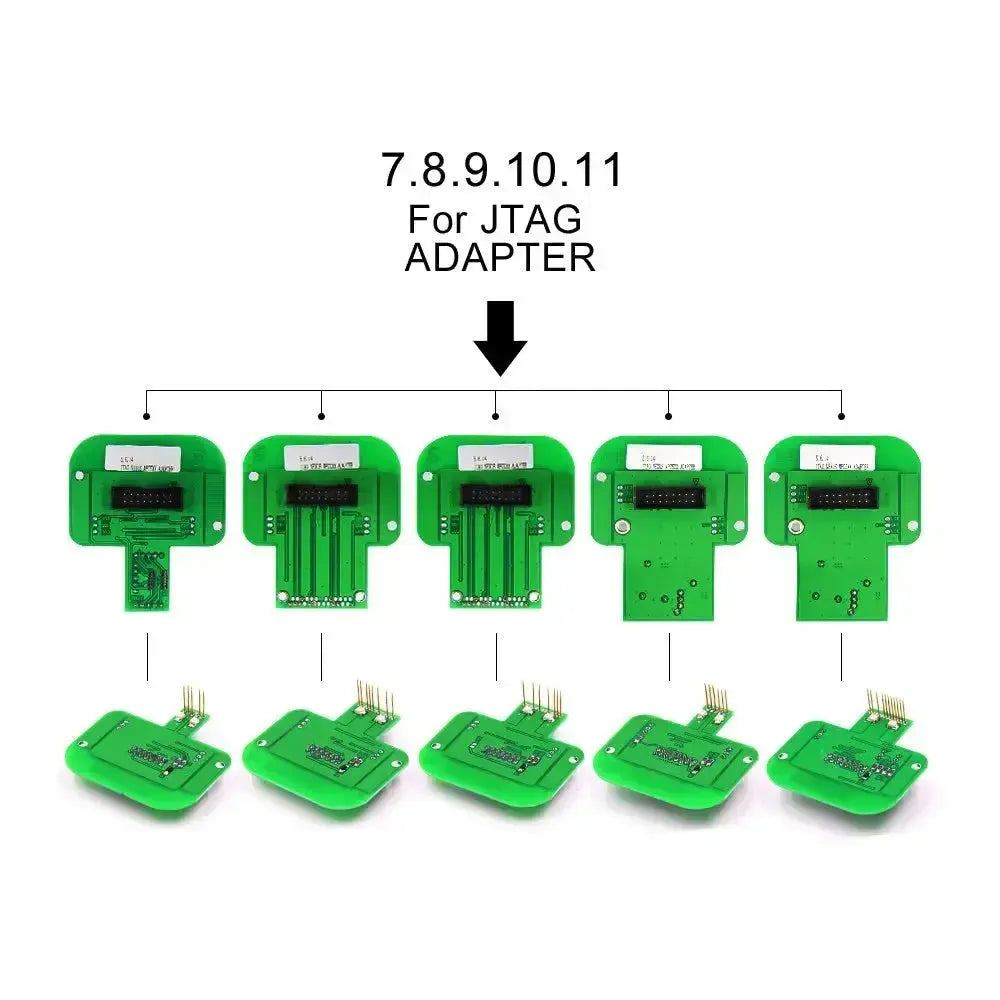

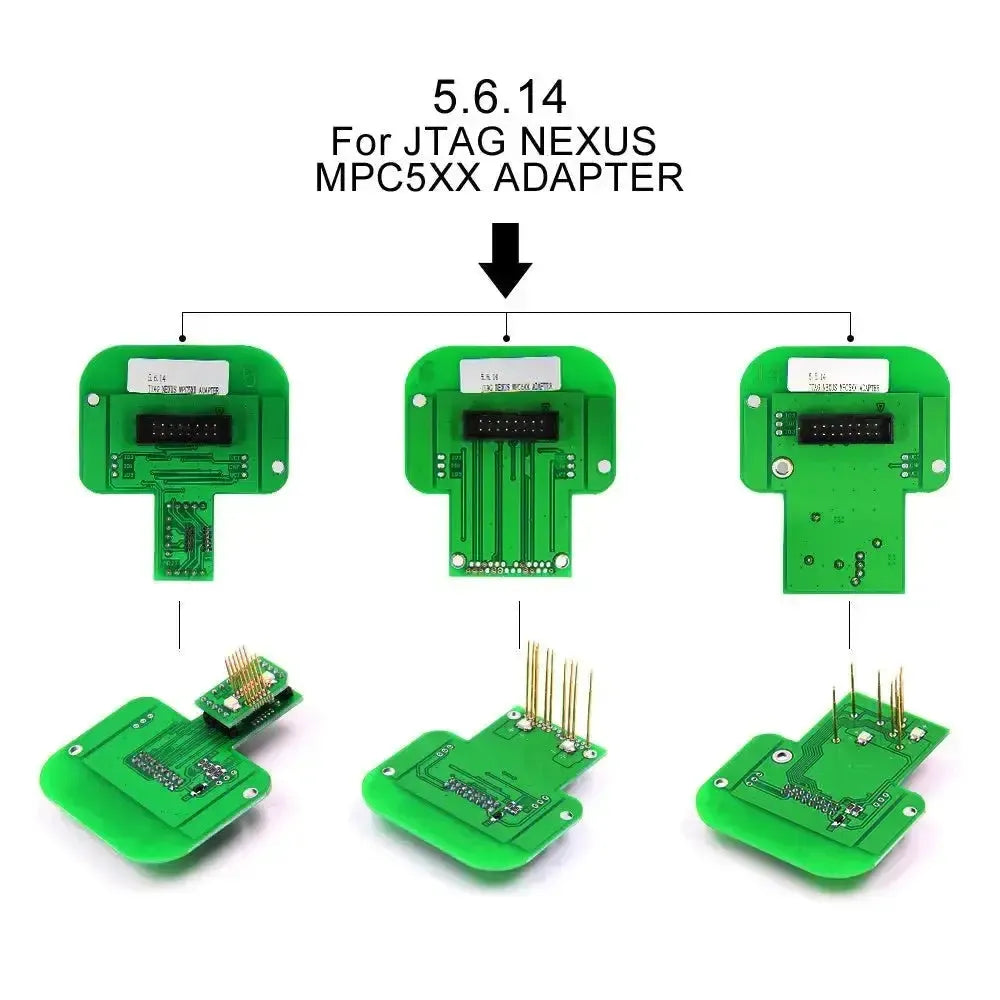

- JTAG en Nexus: Onder meer Delphi en Marelli MPC55xx en TRW MPC5xx.
- Boot en AUD: Denso CN1 tot CN3, en de ST10-bootloader.
Zo gebruikt u hem
- Adapter kiezen: Kies de adapter die bij de ECU-familie en het processortype hoort.
- ECU plaatsen: Leg de geopende ECU in het BDM-frame.
- Adapter zetten: Plaats de adapter op de contactpunten van de print.
- Voeding aansluiten: Sluit de programmeur aan en, waar nodig, apart +12 V en massa.
- Lezen of schrijven: Start het uitlezen of programmeren in de software van de programmeur.
Speciale functies en mogelijkheden

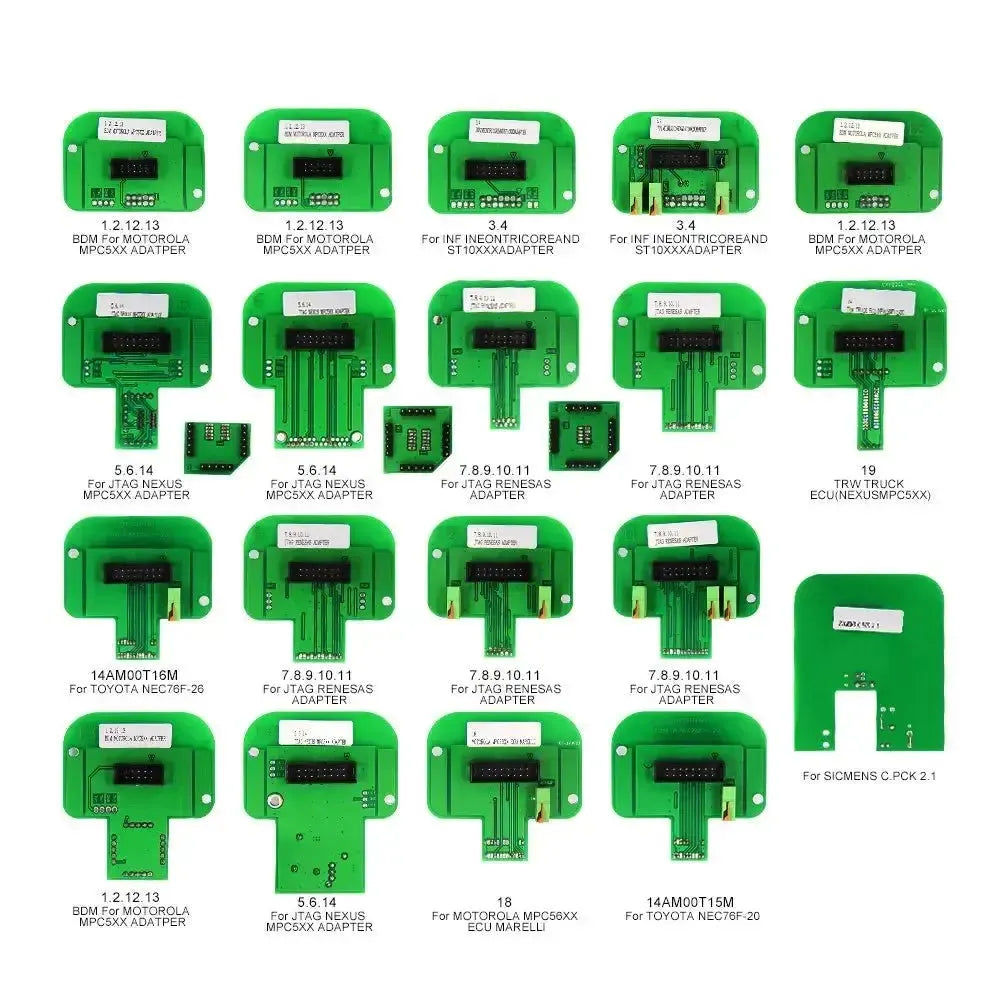

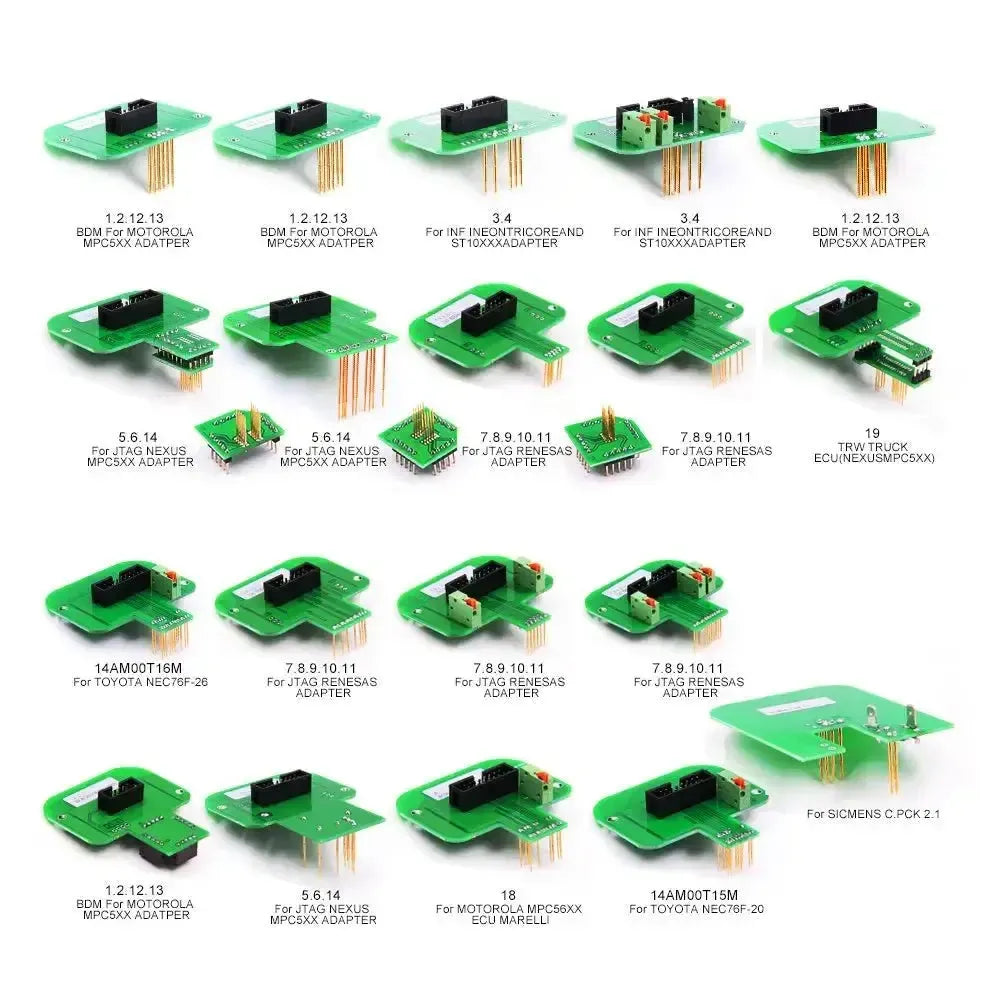

De set bevat adapters voor de volgende ECU-families en aansluitingen:
- Bosch: Bosch-adapter en Infineon Tricore EDC17/MED17
- Delphi: DCM, DCI en MPC55xx via JTAG
- Denso: CN1, CN2 en CN3 in boot-modus, CN1 en CN2 in AUD-modus
- Magneti Marelli: MPC55xx via JTAG, MPC/SPC56xx en BDM-inzetstuk
- Siemens/Continental: BDM-inzetstuk en PCR2.1 (VAG 1.6 TDI)
- EDC7: BDM-inzetstuk
- TRW: Nexus MPC5xx
- Toyota: NEC76F-20 en NEC76F-26
- ST10xx: Bootloader
- Lotus: NexusEFI T6
- Basisadapter: Raster 1,27 mm

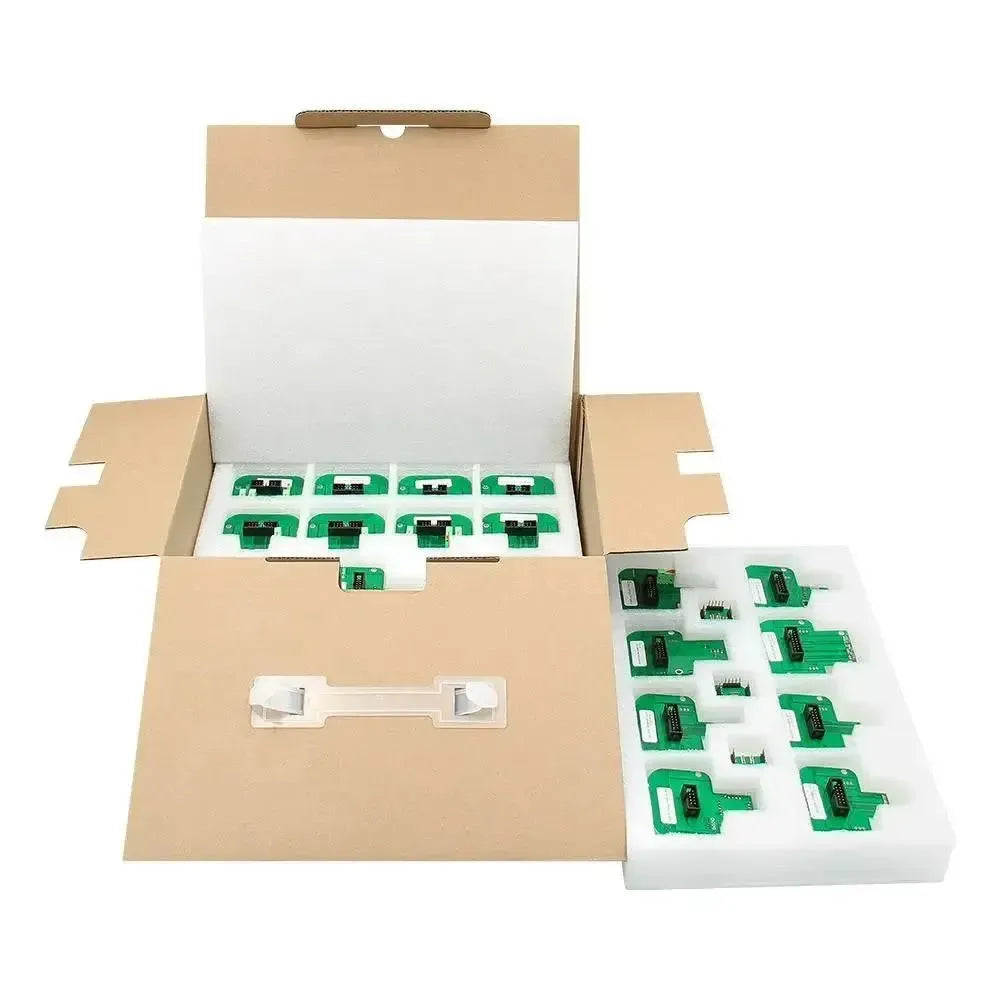

Verpakkingsinhoud
- 22x BDM-adapters voor ECU-programmering
💡
Goed om te weten: Bij Bosch-ECU's gaat de voeding via de adapter. Bij onder meer Siemens, Delphi en Marelli niet: sluit daar +12 V en massa apart aan op de ECU, anders start de communicatie niet.
Technische specificaties
Algemeen
- De fabrikant van de adapterset.Merk
- AsTools
- Wat voor soort adapter of set het is. Zo zie je meteen waarvoor hij bedoeld is.Soort adapter
- BDM-adapterset
- Met welke ECU-programmeurs je de adapters kunt gebruiken. Controleer of jouw apparaat ertussen staat.Geschikt voor programmeurs
- KESS
- K-TAG
- FGTech
- Dimsport
- Hoe de adapter wordt gebruikt, bijvoorbeeld in een frame. Zo weet je of je extra onderdelen nodig hebt.Gebruik
- In een BDM-frame
Aansluiting
- Op welke manieren je de regeleenheid kunt uitlezen of programmeren. Elke ECU vraagt om een bepaalde methode.Werkmethodes
- BDM
- JTAG
- Nexus
- Boot
- AUD
- Van welke fabrikanten je regeleenheden kunt aansluiten. Kijk of de ECU's die jij bewerkt erbij staan.ECU-merken
- Bosch
- Delphi
- Denso
- Magneti Marelli
- Siemens Continental
- Toyota
- TRW
- Lotus
- Hoeveel adapters er in de set zitten. Meer adapters betekent dat je meer soorten regeleenheden kunt aansluiten.Aantal adapters
- 22 adapters
Toepassingen
- Of je de gegevens van een regeleenheid kunt kopiëren naar een andere. Handig als je een kapotte ECU vervangt.ECU klonen
- Ja
Overige specificaties
- ECU-families
- Bosch (Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental, TRW, Toyota
- Uitvoering
- Groene printplaat, ca. 60 mm breed, 2 mm dik
- Geschikt voor
- KESS, K-TAG, FGTech, Dimsport en vergelijkbare programmeurs
