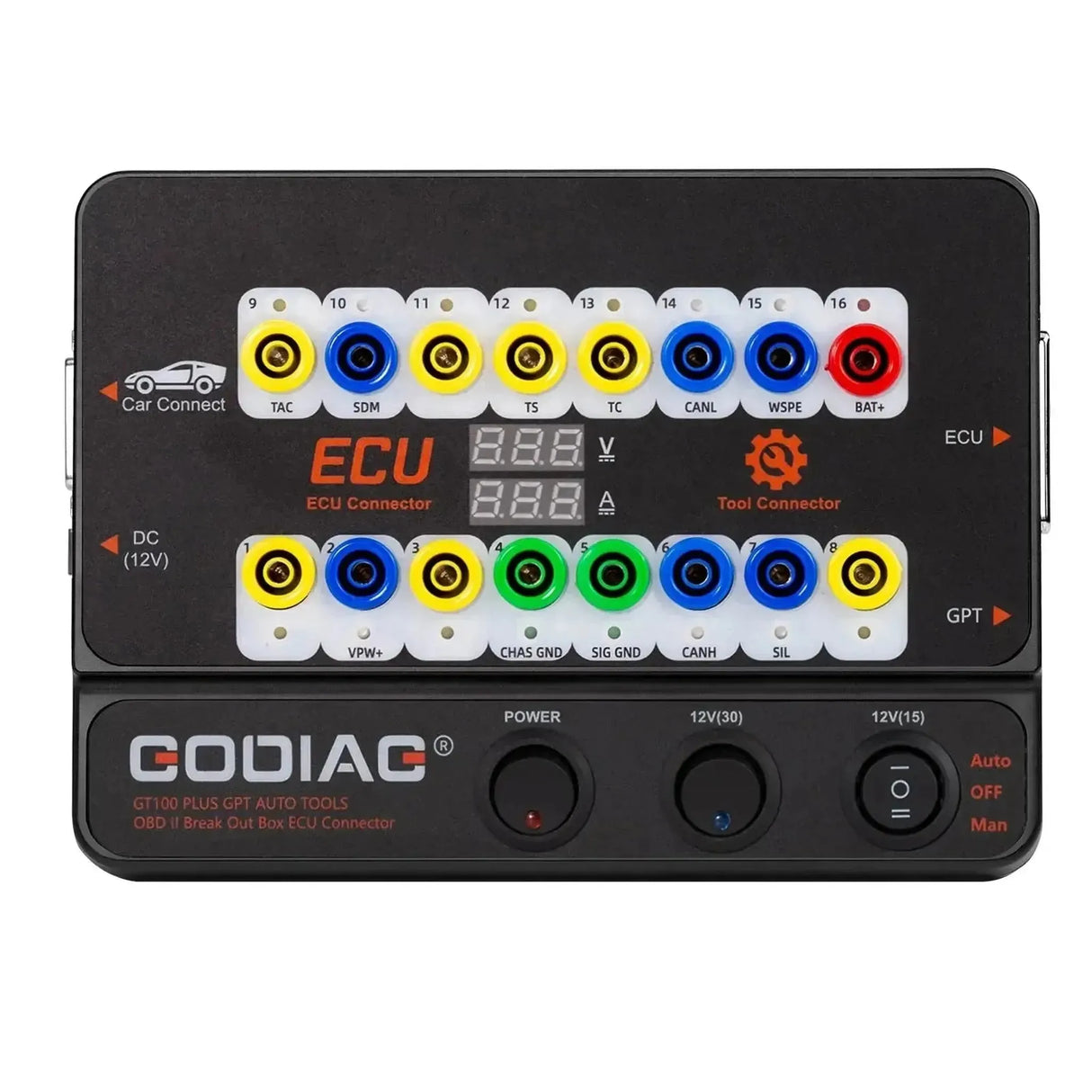

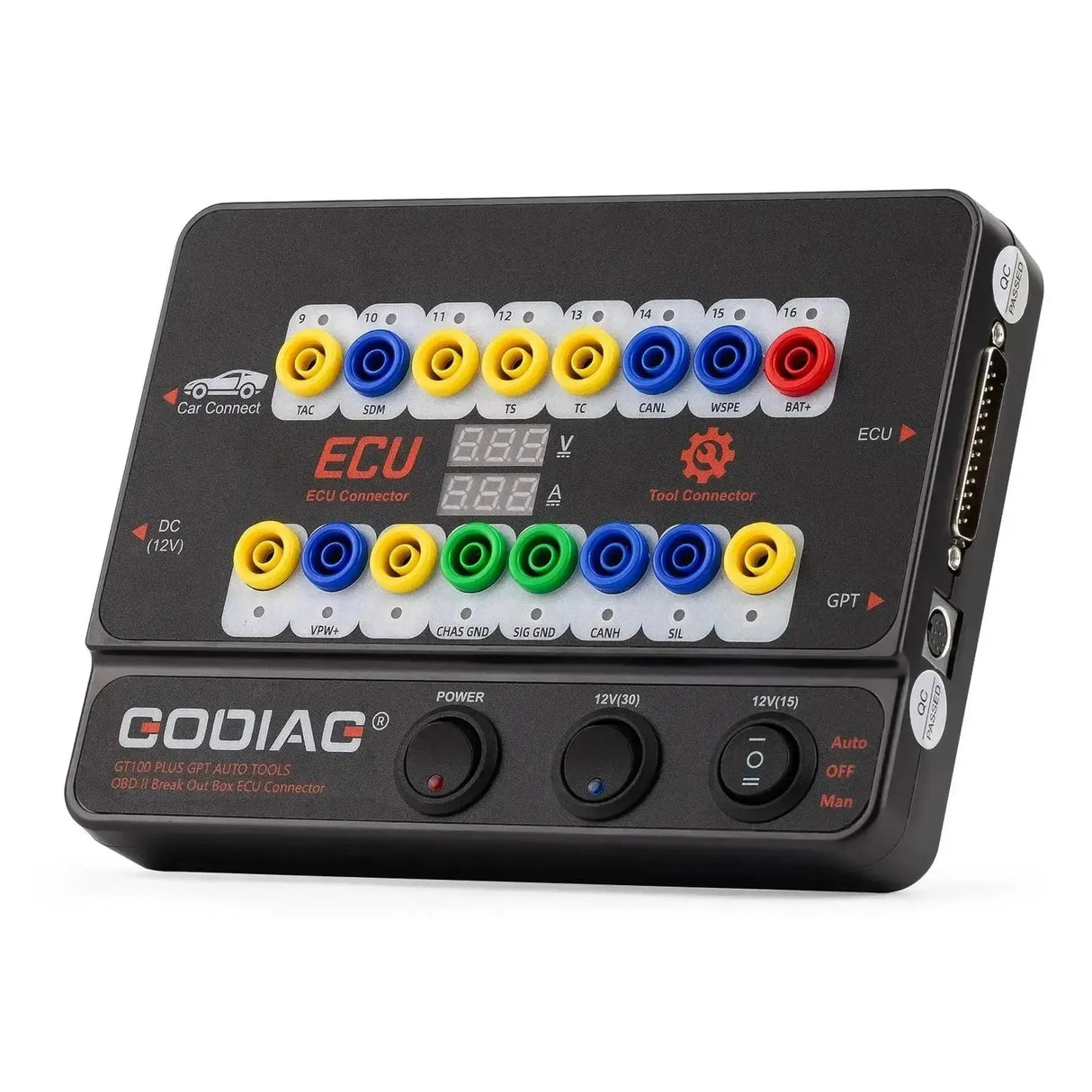

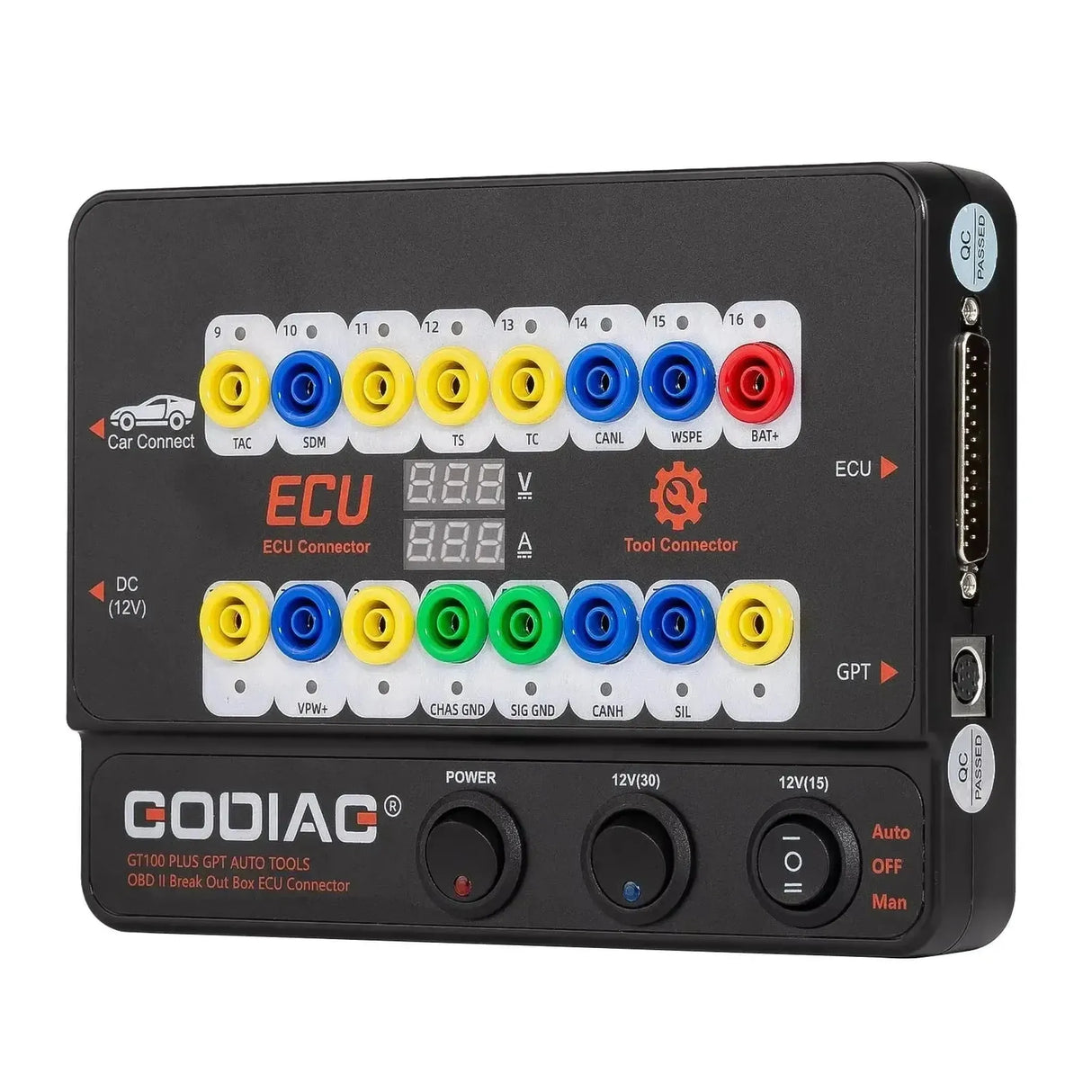

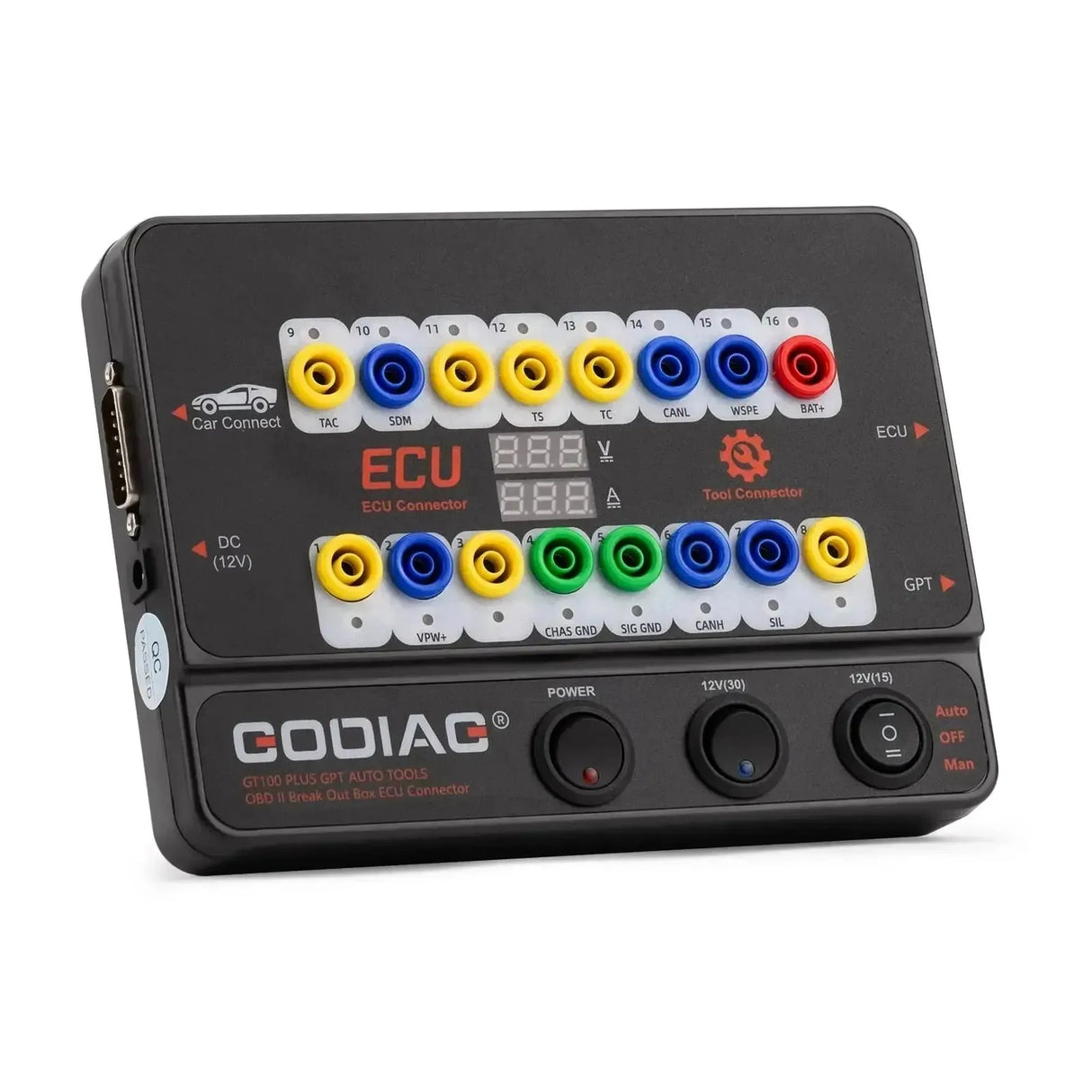

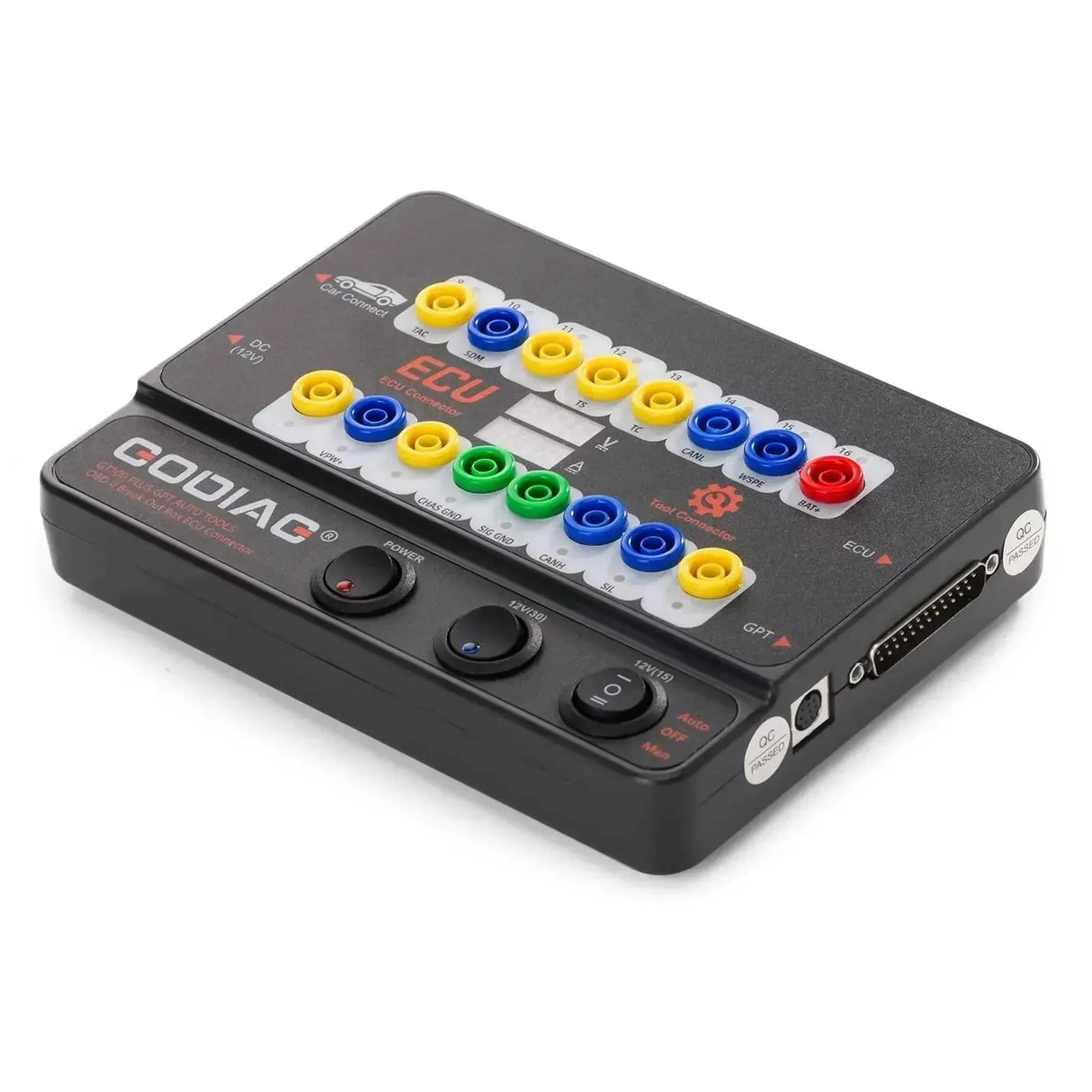

De GoDiag GT100 Plus breakout box is een geavanceerd testplatform ontworpen voor OBD2-protocol communicatiedetectie en het uitvoeren van ECU-diagnostiek, onderhoud en programmering op de werkbank. Dit apparaat stelt diagnosetechnici in staat om de 16-pins OBD2-interface te splitsen voor directe signaaldetectie en betrouwbare verbindingen te maken met afzonderlijke of meervoudige voertuigmodules. De GT100 Plus is uitgerust met een geïntegreerd digitaal display voor real-time stroom- en spanningsweergave, en ondersteunt gespecialiseerde data-overdracht via protocollen zoals DOIP-ENET en ECU GPT, wat nodig is voor het lezen en schrijven van data zonder de fysieke behuizing van de regeleenheid te hoeven openen.
In de praktijk functioneert de hardware als een actieve brug tussen de diagnoseapparatuur en het voertuignetwerk, waarbij LED-indicatoren de communicatiestatus van individuele pinnen zoals de CAN-bus en K-Line direct visueel bevestigen. Bij gebruik als bench-testopstelling levert het systeem stabiele voeding aan de aangesloten regeleenheden, waarbij de nauwkeurige stroomopname helpt bij het identificeren van interne kortsluitingen of hardwaredefecten. Daarnaast fungeert de module als een betrouwbare noodstroomvoorziening via de OBD2-poort tijdens het vervangen van een voertuigaccu om dataverlies te voorkomen, en beschikt het over een ingebouwde omvormer die een 24V-diagnosesignaal veilig terugbrengt naar 12V, waardoor standaard 12V-apparatuur compatibel wordt met zware bedrijfsvoertuigen.
PLUSPUNTEN
AANDACHTSPUNTEN

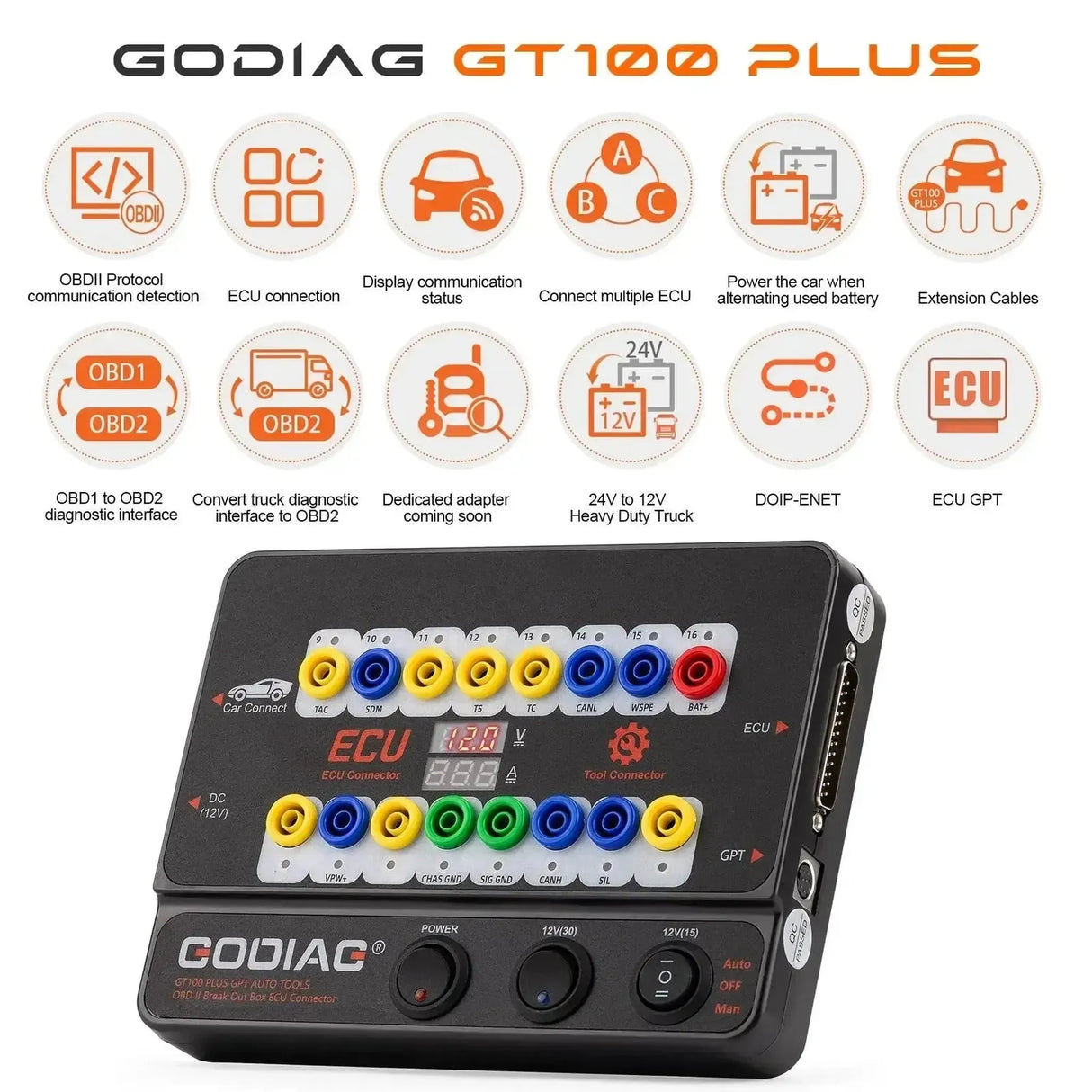

Toepassingen en functionaliteiten
De GoDiag GT100 Plus is ontwikkeld om een brug te slaan tussen voertuignetwerken en diagnoseapparatuur, waarbij het inzicht geeft in signalen en flexibiliteit biedt voor werkbanktests.
- OBD2-communicatiedetectie: Het apparaat meet en toont direct via LED-indicatoren welke pinnen (zoals CAN-High, CAN-Low, K-Line, PWM) actief communiceren tussen de diagnosepoort van het voertuig en de aangesloten tester. Dit voorkomt diagnoses op foutieve of dode netwerken.
- Werkbank-voeding met stroombewaking: Bij het aansluiten van een ECU op de werkbank levert het apparaat de benodigde stroom. Het digitale display toont de actuele stroomopname (Ampère), wat een cruciaal controlemiddel is om interne kortsluitingen in de regeleenheid te bevestigen of uit te sluiten.
- 24V naar 12V signaalconversie: Voor technici die aan zware bedrijfsvoertuigen werken, converteert de GT100 Plus het inkomende 24-volt signaal naar een veilig 12-volt niveau. Hierdoor kunnen standaard personenwagen-diagnosetesters veilig op vrachtwagens worden aangesloten.
- Voertuig noodstroomvoorziening (Memory Saver): Het apparaat kan via een externe voeding stroom op het OBD2-netwerk van het voertuig injecteren tijdens een accuwissel. Hierdoor blijven inleervolumes, adaptatiewaarden, radiocodes en sleutelgegevens veilig bewaard in het geheugen van de modules.
Speciale functies en mogelijkheden
Naast de basisfuncties van een breakout box is dit Plus-model uitgerust met hardware ter ondersteuning van complexe programmeer- en coderingswerkzaamheden.
- ECU GPT-communicatie: Biedt de hardware-ondersteuning om specifieke motorregeleenheden te lezen en te flashen via de GPT-methode, waardoor het fysiek openbreken van de ECU-behuizing niet langer noodzakelijk is.
- DOIP-ENET compatibiliteit: Uitgerust met de protocollen en hardware-aansluitingen voor Diagnostics Over Internet Protocol (DOIP). Dit is vereist voor het programmeren en coderen van moderne netwerkarchitecturen in merken zoals BMW, Volvo en Land Rover.
- Veilig pinnen kortsluiten (Sleutelprogrammering): Het paneel is ontworpen om veilig en gecontroleerd specifieke OBD-pinnen kort te sluiten via de banaanstekkers. Dit is een vereiste procedure bij All-Keys-Lost situaties voor bijvoorbeeld VAG-, Porsche- en Mitsubishi-modellen, waarbij de startonderbreker handmatig moet worden geactiveerd of overbrugd.
- Multi-module bench opstelling: Het platform heeft voldoende aansluitmogelijkheden om een volledig gesimuleerd voertuignetwerk op te bouwen. Hierdoor kunnen de motor-ECU, de startonderbreker, het contactslot en het instrumentenpaneel gelijktijdig op de werkbank worden aangesloten voor gesynchroniseerde testen.

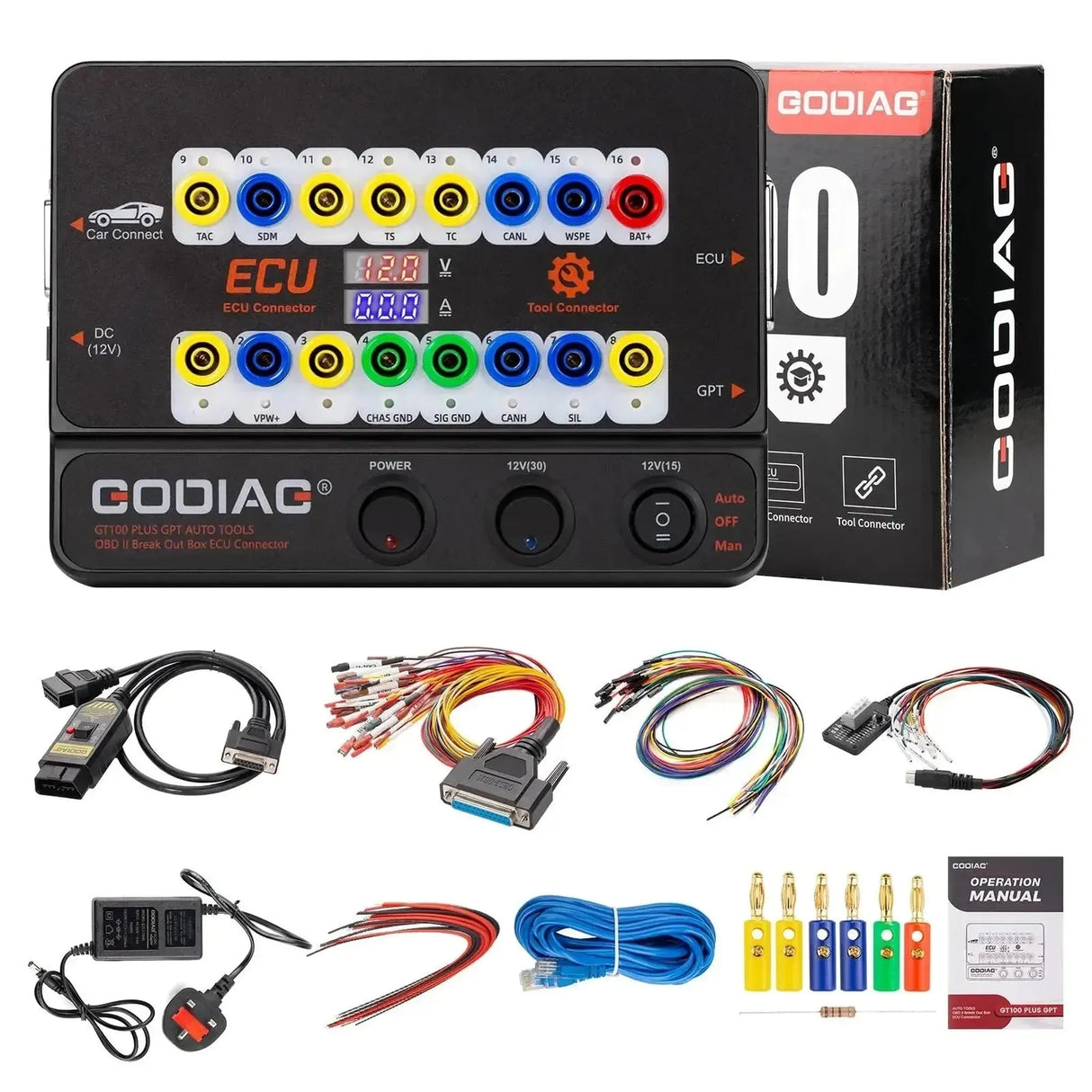

Verpakkingsinhoud
- 1x GoDiag GT100 Plus Breakout Box
- 1x OBD2 2-in-1 verleng- en aansluitkabel
- 1x Set veelkleurige jumperkabels voor bench-aansluitingen
- 1x Specifieke GPT-communicatiekabel
- 1x Ethernet netwerkkabel voor DOIP
- 1x 12V netstroomadapter
- 6x Banaanstekker-adapters voor externe aansluitingen
- 1x 120 Ohm CAN-bus afsluitweerstand
- 1x Set Dupont draadaccessoires (2.54mm pin connectoren)
- 1x Gebruikershandleiding
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productmerk | GoDiag |
| Productmodel | GT100 Plus |
| Voedingsspanning (Werkbereik) | DC 9V - 24V |
| Diagnose-interface | Standaard 16-pins OBD2 |
| Ondersteunde netwerkprotocollen | CAN-bus, K-Line, PWM, VPW, DOIP, GPT |
| Netstroomadapter (Input) | AC 100V - 240V |
| Netstroomadapter (Output) | DC 12V / 5V (2.5A) |
| Stroomverbruik in rust | 0.5W - 0.6W |
| Toegestane bedrijfstemperatuur | -20 °C tot 70 °C |
| Afmetingen (L x B x H) | 230 x 180 x 70 mm |
