Jaltest Marine (Buitenboord) Uitleesapparaat

De Jaltest Marine is een toonaangevend multi-brand en multi-systeem diagnoseplatform, specifiek ontwikkeld voor de complexe elektronica van moderne buitenboordmotoren. Het systeem bestaat uit twee hoofdcomponenten: de robuuste, waterbestendige en draadloze Jaltest Link VCI (Vehicle Communication Interface) en de krachtige Jaltest SOFT Marine-diagnosesoftware.

De unieke werkwijze van Jaltest integreert diagnose, technische informatie en reparatiebegeleiding in één platform. Het is geen eenvoudige foutcodelezer, maar een complete werkplaatspartner die de technicus door het volledige proces begeleidt: van storingsanalyse tot kalibratie na reparatie – alles binnen één intuïtieve en gebruiksvriendelijke interface. Dit maakt Jaltest Marine tot een essentieel platform voor elke professionele watersportwerkplaats.

---

Diagnosefuncties:

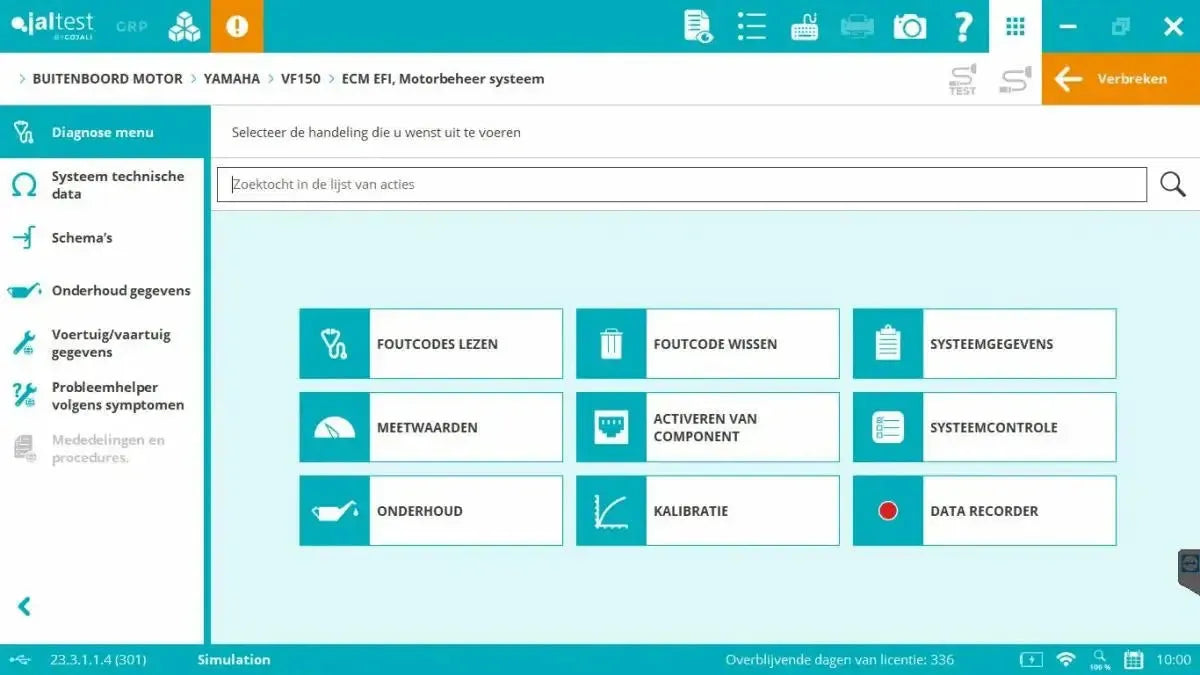

Jaltest Marine biedt uitgebreide diagnose op OE-niveau voor alle elektronische systemen in buitenboordmotoren en watersporttoepassingen. De functies zijn ontworpen voor snelle foutanalyse en effectieve probleemoplossing:

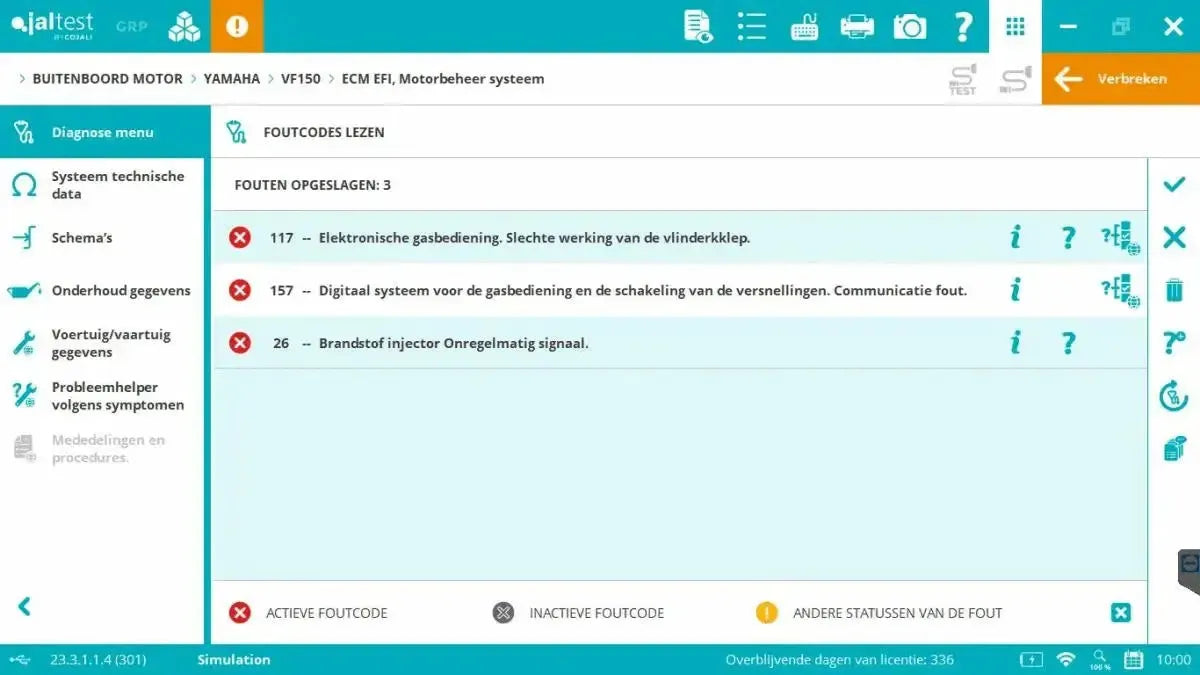

• Foutcodes lezen en wissen: Detecteert actieve, inactieve en permanente foutcodes met duidelijke omschrijvingen. Foutcodes kunnen direct worden gewist na de uitgevoerde reparatie.
• Live data monitoring: Toont realtime sensorwaarden en systeemparameters, zoals motortoerental, koelvloeistoftemperatuur, oliedruk, trimhoek en brandstofdruk. Gebruikers kunnen eigen lijsten aanmaken met te volgen parameters, die numeriek of in interactieve grafieken worden weergegeven.
• Actuatoren testen: Maakt directe aansturing mogelijk van componenten zoals injectoren, de brandstofpomp, de trim/tilt-motor en andere relevante actuatoren, om hun correcte werking in realtime te verifiëren.
• Systeem- en ECU-informatie: Geeft toegang tot gegevens van de regeleenheden, zoals onderdeelnummers, serienummers, softwareversies en het totaal aantal draaiuren – informatie die essentieel is voor onderhoudsplanning en garantieclaims.

---

Onderhouds-, service- & kalibratiefuncties:

Jaltest Marine biedt een breed en diepgaand scala aan onderhouds-, service- en kalibratiefuncties die onmisbaar zijn voor het professioneel onderhouden van moderne buitenboordmotoren. De beschikbare procedures benaderen of overtreffen vaak het niveau van officiële dealerdiagnoseapparatuur.

Motoronderhoud en -service:

• Olie- en service-interval reset: Zet de onderhoudsindicator in de motorregeleenheid (ECU) terug na olieverversing of een uitgevoerde periodieke servicebeurt op basis van draaiuren.
• Injectorcodering: Schrijft de kalibratiecodes van injectoren naar de ECU voor een nauwkeurige brandstofinspuiting, optimale verbranding en maximaal motorvermogen.
• Systeemcontroles motor: Voert geleide systeemtests uit, waaronder cilinderuitschakeling, om problemen met injectoren, bougies of compressie op te sporen.
• Stationair toerental aanpassing: Biedt de mogelijkheid om het stationair toerental aan te passen binnen de specificaties van de fabrikant, bijvoorbeeld voor trollinggebruik.

Systeemkalibraties:

• Gaskleppositiesensor (TPS) kalibratie: Kalibreert de throttle position sensor voor een correcte gashendelreactie en stabiele motordynamiek.
• Trim/tilt-sensor kalibratie: Stelt de trim- en tilthoeksensor opnieuw in voor een nauwkeurige instrumentweergave.
• Sensoren voor oliedruk en temperatuur: Kalibreert deze kritieke motorsensoren voor betrouwbare meetwaarden en foutloze werking.

Algemene serviceprocedures:

• Winterklaar maken & conservering: Start een geautomatiseerd proces om de motor correct voor te bereiden op winterstalling, inclusief het doorspoelen met brandstofconserveringsmiddel.
• Brandstofsysteem ontluchten: Helpt bij het verwijderen van lucht uit het brandstofsysteem na onderhoud aan filters of leidingen.
• Reset van motorparameters: Herstelt de adaptieve leerwaarden van de ECU naar fabrieksinstellingen, wat nuttig is na bepaalde revisies of foutcondities.

---

Geavanceerde diagnose & technische informatie:

De kracht van Jaltest Marine ligt in de directe integratie van gespecialiseerde technische informatie in de diagnosesoftware. Hierdoor groeit het systeem uit van een foutcodelezer tot een complete technische partner voor de watersportwerkplaats.

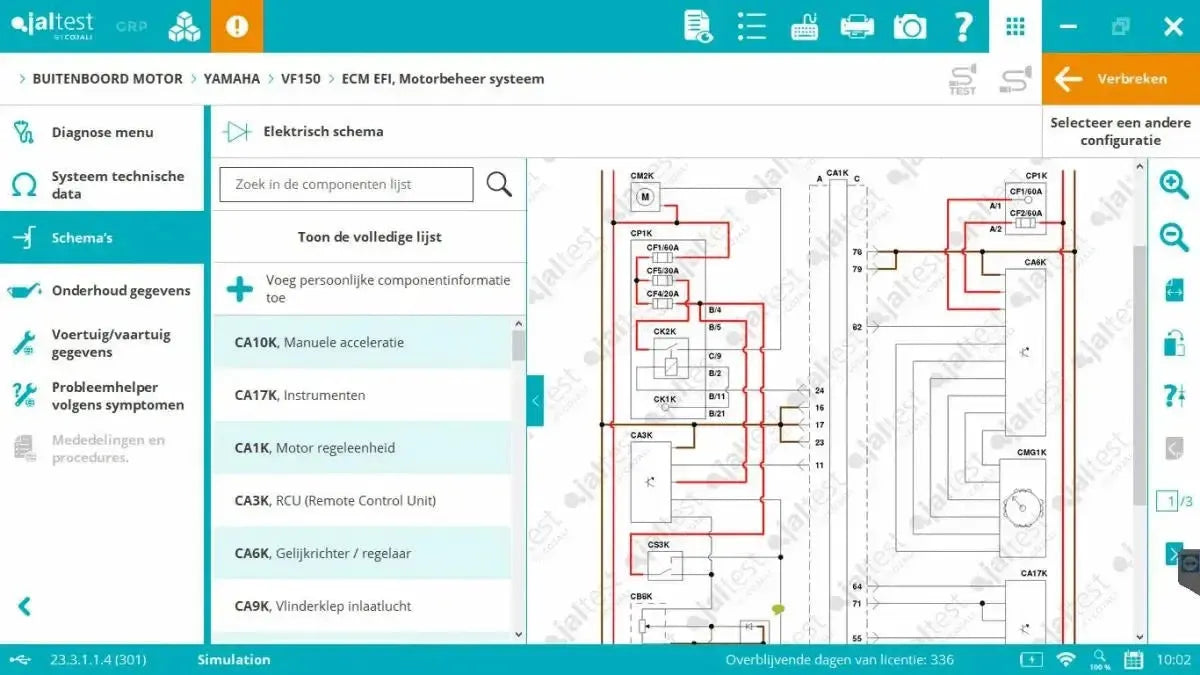

• Interactieve elektrische schema’s: Volledig aanklikbare elektrische schema’s van het motorsysteem. Gebruikers kunnen inzoomen en klikken op componenten, zekeringen, massa-aansluitingen en bedrading. Per element worden weergegeven:

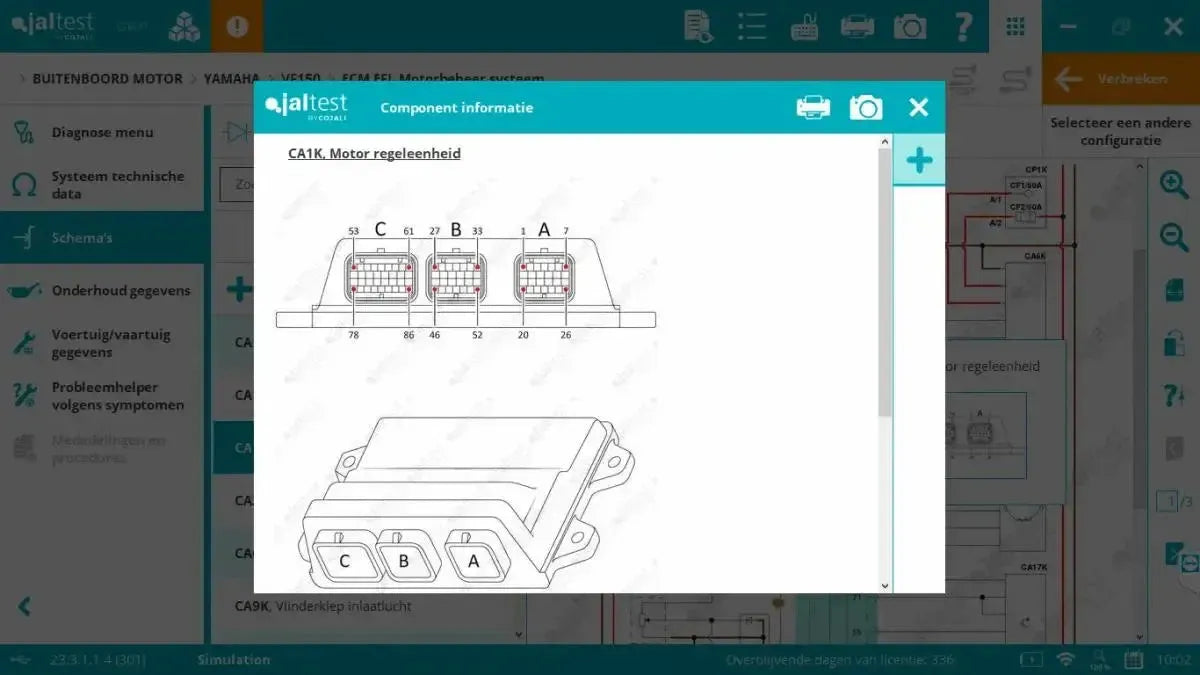

  • Pin-outs van connectoren
  • Testprocedures voor het specifieke component
  • Componentfoto’s en locatiebeschrijvingen
  • Nominale meetwaarden (weerstand, spanning, enz.)
• Motor technische data: Jaltest Marine bevat een digitale encyclopedie met alle relevante motorspecificaties, waaronder:
  • Aanhaalmomenten voor componenten zoals bougies, cilinderkop en carterplug
  • Afstelgegevens voor onder meer gaskabel, ontstekingstiming en stationair toerental
  • Vloeistofspecificaties zoals type en hoeveelheid motorolie, staartstukolie en koelvloeistof
  • Componentgegevens met kenmerken van sensoren, actuatoren en ECU’s
• Reparatiegidsen per foutcode: Elke foutcode wordt gekoppeld aan een stapsgewijze reparatiehandleiding, inclusief bedradingscontrole, componenttests en specifieke oplossingen per motormodel.
• Symptoom-gebaseerde diagnose: Bij afwezigheid van foutcodes kan diagnose worden uitgevoerd op basis van klachten, zoals “motor start niet”, “oververhitting bij laag toerental” of “vermogenverlies bij volgas”, met een geleide testvolgorde voor oorzaakbepaling.
• Technische bulletins en procedures: Toegang tot door Jaltest uitgegeven technische bulletins, met informatie over bekende storingen, regelmatige defecten en reparatieadviezen voor buitenboordmotoren.

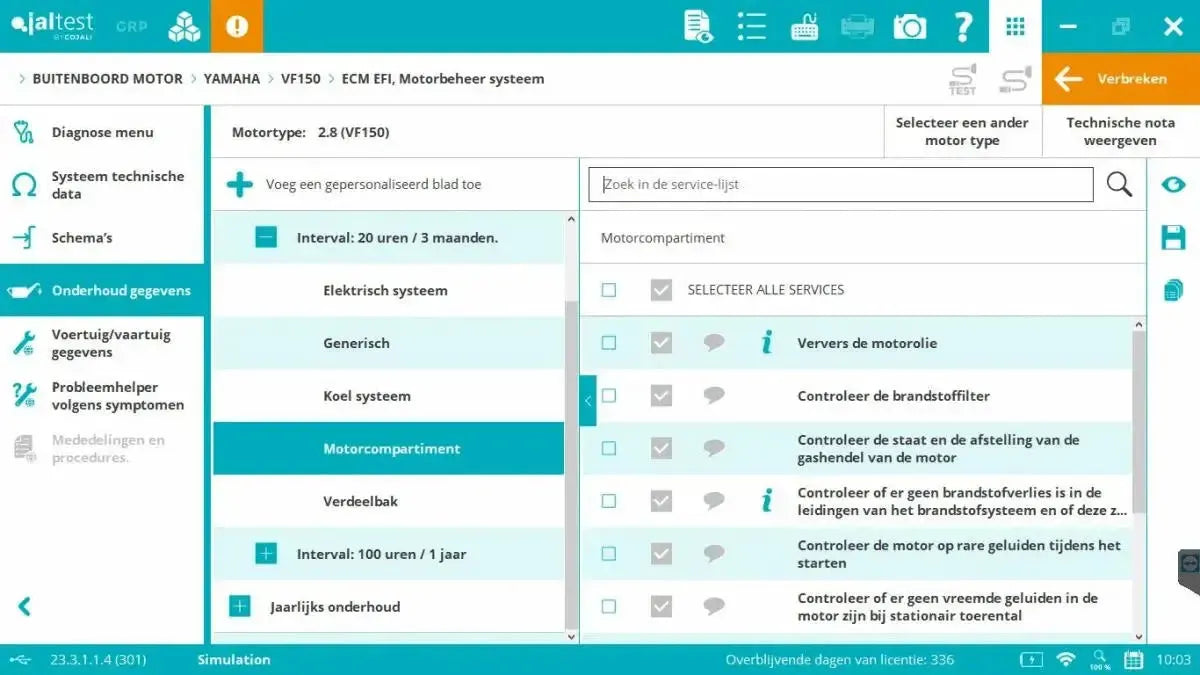

• Onderhoudsdata: Automatisch gegenereerde fabrikantenspecifieke onderhoudsschema’s op basis van draaiuren, inclusief taken zoals vervanging van impeller, bougies, filters en anodes.
• Serviceprocedures: Duidelijke stapsgewijze instructies voor het uitvoeren van de volledige servicebeurt, inclusief benodigde onderdelen, vloeistoffen en afstelgegevens.

---

Gespecialiseerde softwaremodules & uitbreidingen:

Jaltest Marine is niet slechts een diagnose-instrument, maar een modulair ecosysteem dat kan worden uitgebreid met gespecialiseerde softwaremodules. Deze uitbreidingen vergroten de efficiëntie, nauwkeurigheid en professionaliteit binnen elke moderne watersportwerkplaats.

Jaltest GRP (Garage Resource Planning):

Een volledig geïntegreerd werkplaatsbeheer- en CRM-systeem, waarmee gebruikers hun dagelijkse processen centraal en efficiënt beheren:

• Klanten- en vaartuigbeheer: Beheer klantprofielen en gedetailleerde informatie van vaartuigen, inclusief motorconfiguratie en onderhoudshistorie.
• Werkorders aanmaken en plannen: Stel digitale werkorders op, plan taken per monteur en houd overzicht over de werkplaatsbezetting.
• Diagnose synchroniseren: Koppel diagnoserapporten automatisch aan werkorders. Zo ontstaat een sluitende administratie met een volledige onderhoudsgeschiedenis per vaartuig.
• Facturatie en offertes: Genereer direct offertes en facturen op basis van de gebruikte onderdelen en uitgevoerde werkzaamheden.

Jaltest Info Online:

Een krachtige digitale technische kennisbank die verder reikt dan de standaard diagnoseschermen. Continu bijgewerkt door Jaltest-specialisten en gericht op de praktijk:

• Reparatiehandleidingen: Gedetailleerde, stapsgewijze instructies voor complexe reparaties en systeeminterventies.
• Technische bulletins: Directe toegang tot service-updates, veelvoorkomende probleemanalyses en fabrieksmededelingen over terugroepacties.
• Aanvullende systeemdata: Extra technische informatie over de werking van specifieke motorsystemen, elektronica en sensorintegratie.

---

Ondersteunde voertuigmerken:

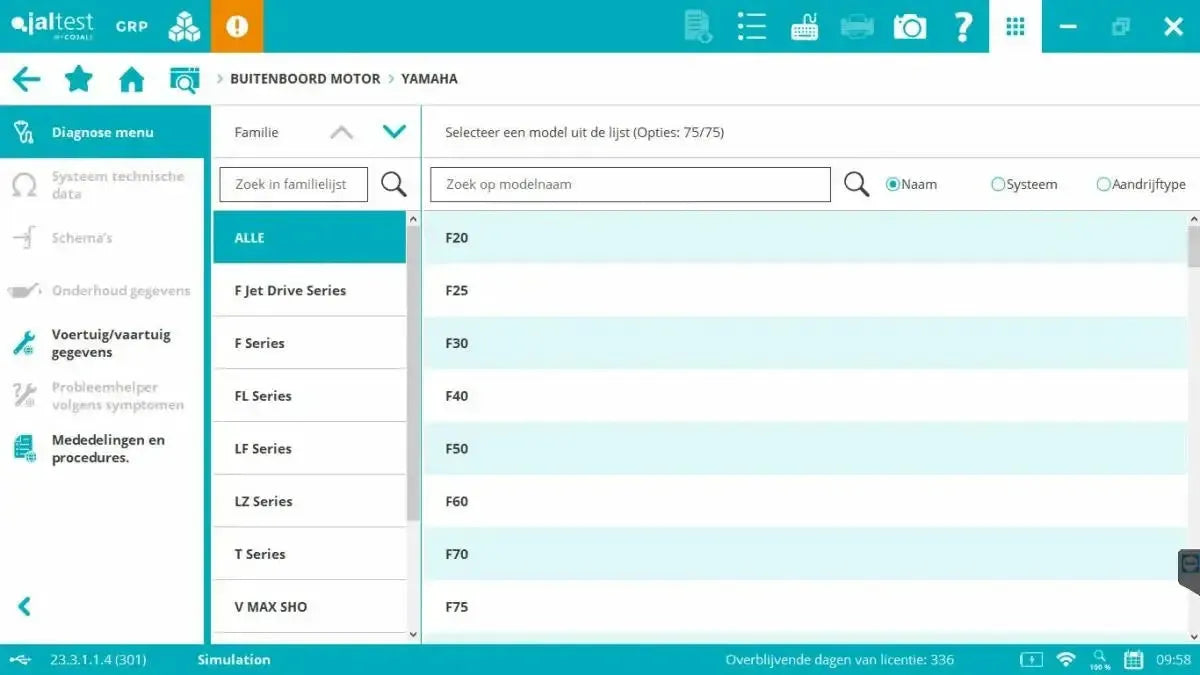

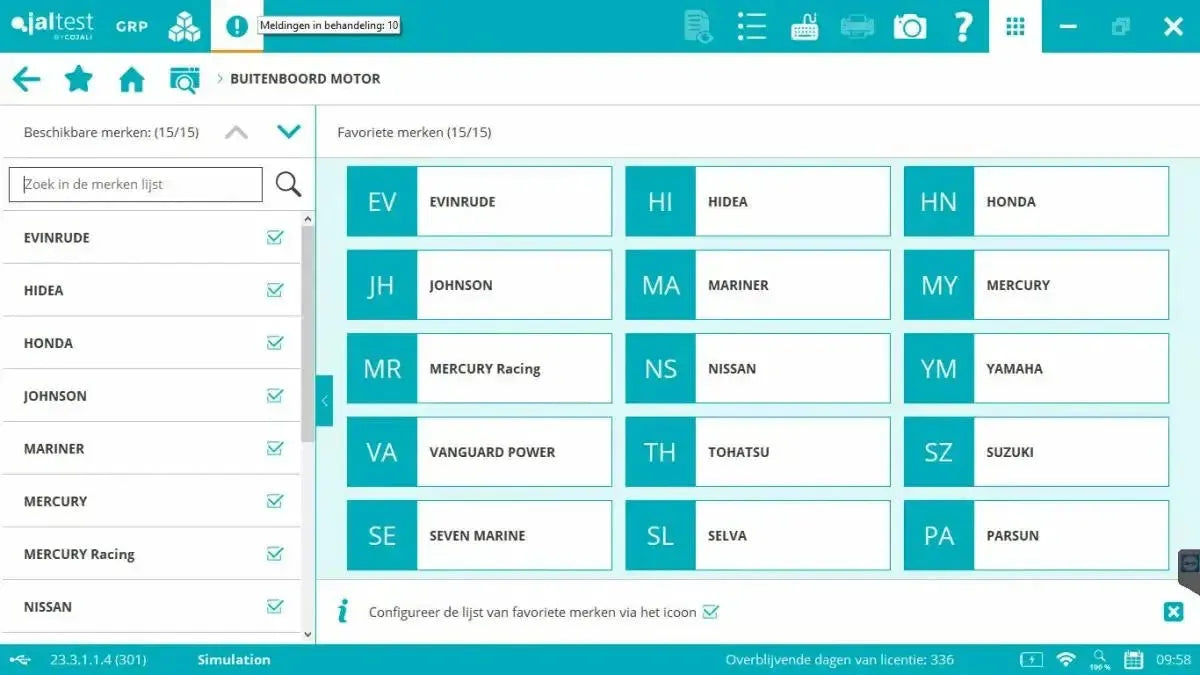

• Buitenboordmotoren: Evinrude, Hidea, Honda, Johnson, Mariner, Mercury, Mercury Racing, Nissan, Yamaha, Vanguard Power, Tohatsu, Suzuki, Seven Marine, Selva, Parsun

---

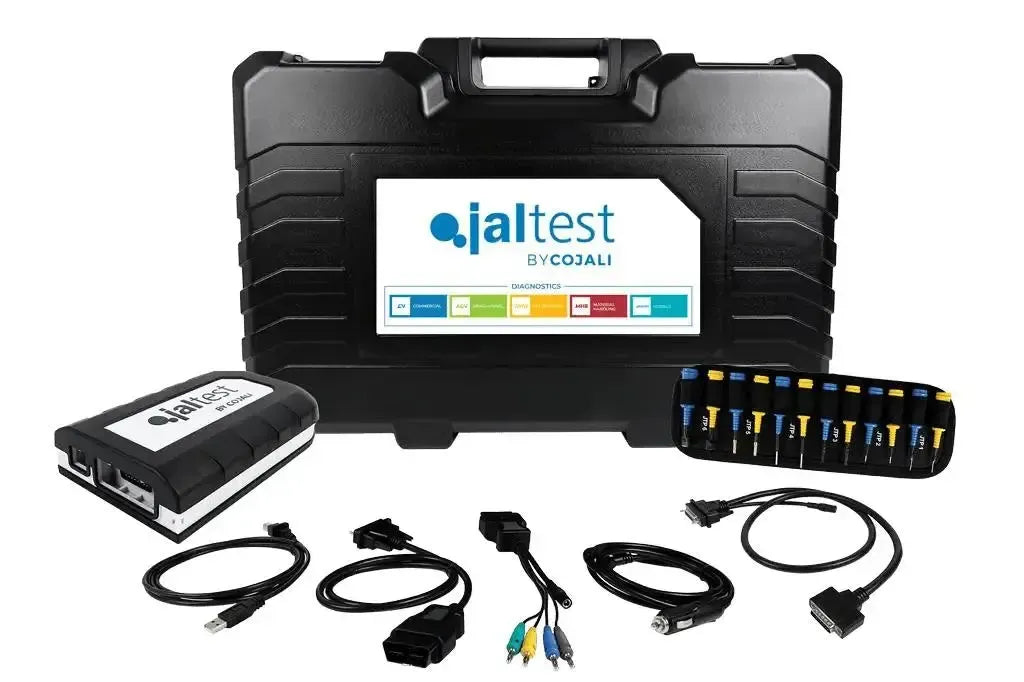

Verpakkingsinhoud:

• Jaltest Link V9 Interface
• Jaltest 15 Pins DB15 - 16 Pins OBD2 Verloopstekker
• Jaltest 26 Pins DB26 Verlengkabel
• Jaltest USB-A - USB-B
• Jaltest Multipinnen Kit
• Jaltest Opbergkoffer (Compact)
• Jaltest Sigarettenaansteker Verloopkabel

---

Licentie-informatie:

Jaltest Marine (Buitenboord) werkt op basis van een jaarlijkse softwarelicentie. Deze licentie biedt volledige toegang tot het platform en omvat:

• Drie grote software-updates per jaar, met verbeterde motordekking, nieuwe functies en actuele technische informatie.
• Toegang tot technische ondersteuning, inclusief hulp bij diagnoseprocedures, activaties en updates.

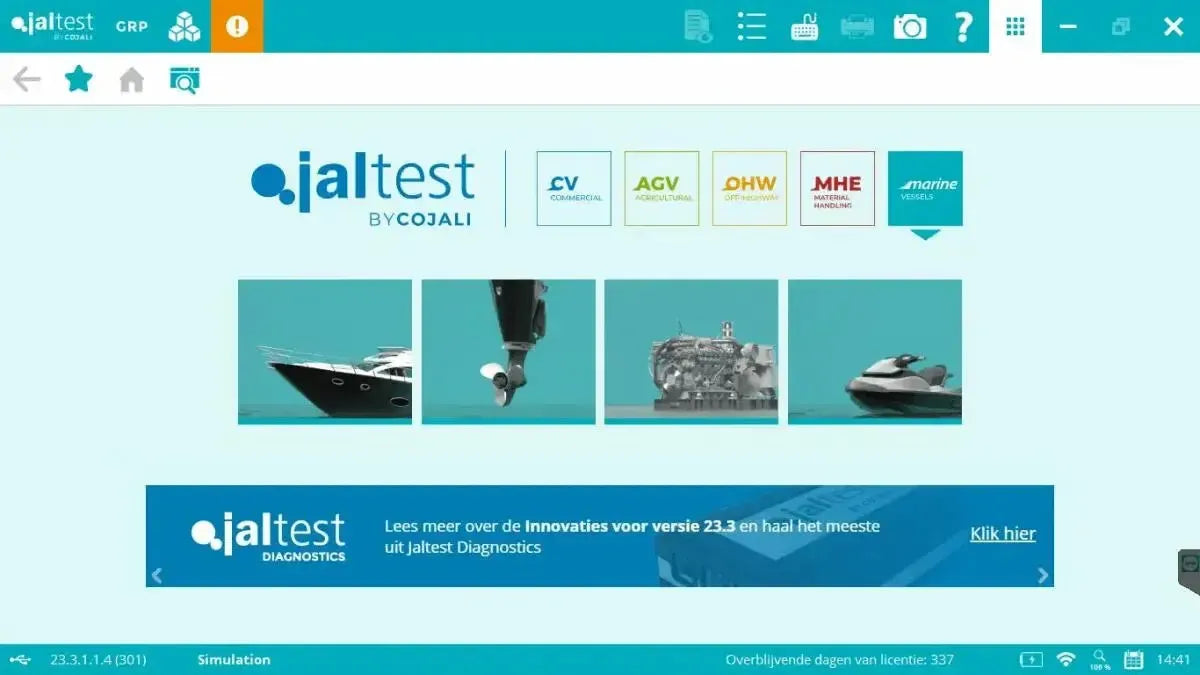

Modulaire opbouw:

De Jaltest-software is modulair uitbreidbaar. Naast buitenboordmotoren (Marine) kunnen aanvullende licenties worden geactiveerd voor andere voertuigcategorieën, zoals:

• Commerciële voertuigen (CV)
• Landbouwvoertuigen (AGV)
• Off-Highway machines (OHW)
• Material Handling Equipment (MHE)
• Maritieme toepassingen (Marine)

---
