De Jaltest MHE-verloopkabelset Heftrucks (70002022) bevat vier kabels waarmee u de merkeigen diagnoseaansluiting van een vorkheftruck koppelt aan uw Jaltest-diagnosekabel. De set bedient Linde, Jungheinrich en Still, plus de aansluiting van JLG en Haulotte.

Elk heftruckmerk houdt zijn eigen diagnoseaansluiting aan: De 7-polige van Linde, de 9-polige Sub-D van Jungheinrich en de dubbele 4-polige van Still. De JDC549.9 hoort bij het hoogwerkmaterieel van JLG en Haulotte en komt als enige uit op de 26-pins DB26. De kabels vallen onder Jaltest MHE.

PLUSPUNTEN

✔Vier kabels die samen Linde, Jungheinrich en Still bedienen.
✔De JDC553A bedient de 9-polige Sub-D-aansluiting van Jungheinrich-heftrucks en -magazijntrucks.
✔De JDC555A heeft aan de machinekant twee 4-polige aansluitingen, zodat beide Still-varianten gedekt zijn.
✔De JDC549.9 sluit met zijn 26-pins DB26 rechtstreeks op de Jaltest Link aan, zonder tussenkabel.

AANDACHTSPUNTEN

✕De JDC549.9 is de aansluiting van JLG en Haulotte, twee bouwers van hoogwerkers. Voor een heftruck gebruikt u hem niet.
✕Linde heeft twee aansluitingen. Alleen de 7-polige zit erin; voor de 4-polige heeft u de losse kabel JDC554A nodig.
✕Hyster, Yale, Toyota en Crown hebben eigen kabels die niet in deze set zitten.
✕Intern transport kent tientallen merkeigen aansluitingen. Kijk aan de heftruck zelf welke stekker erop zit voordat u bestelt.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van die heftruck. Bij elektrische heftrucks zit de regeling in de aandrijving en de hefinstallatie in plaats van in een verbrandingsmotor.

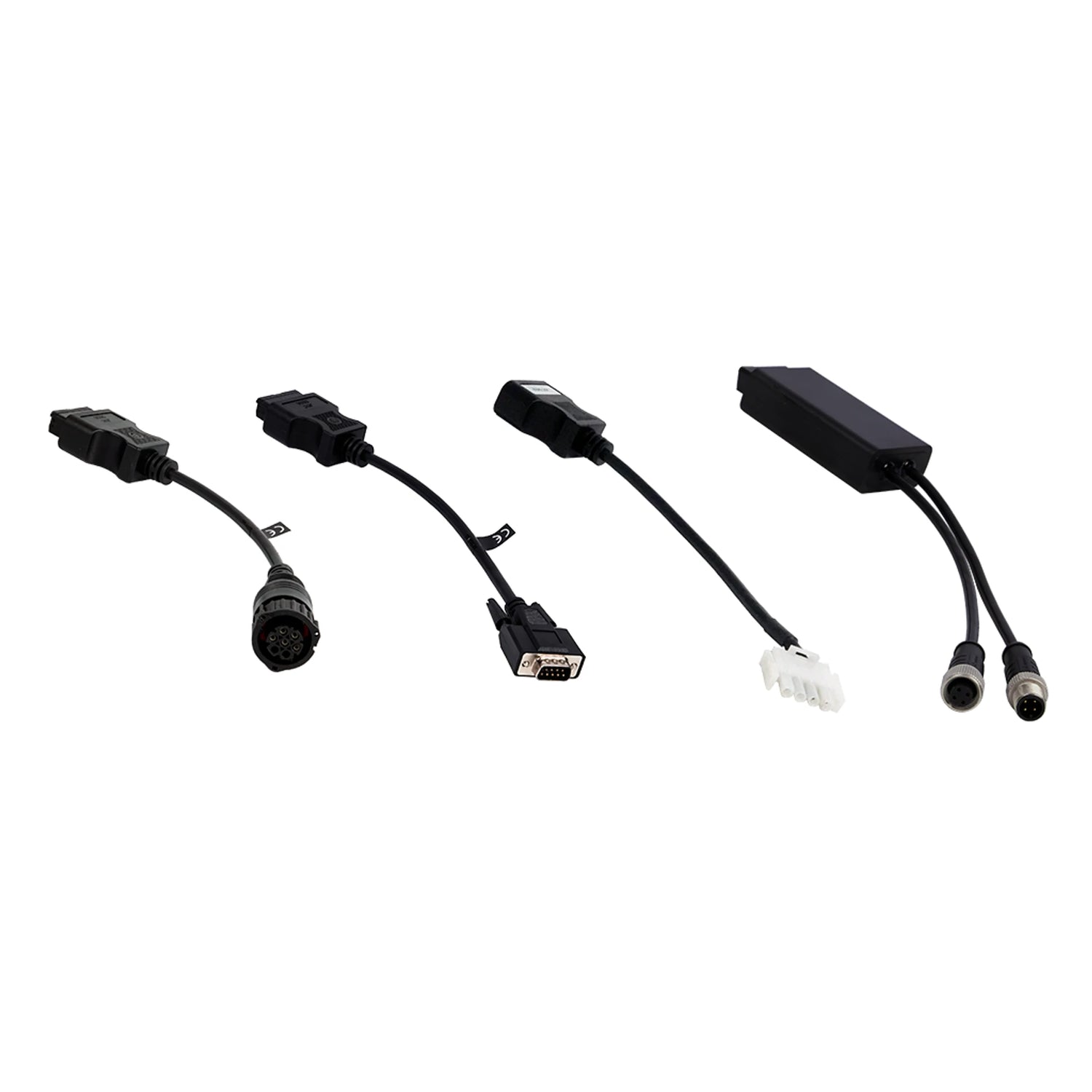

Wat er in de set zit

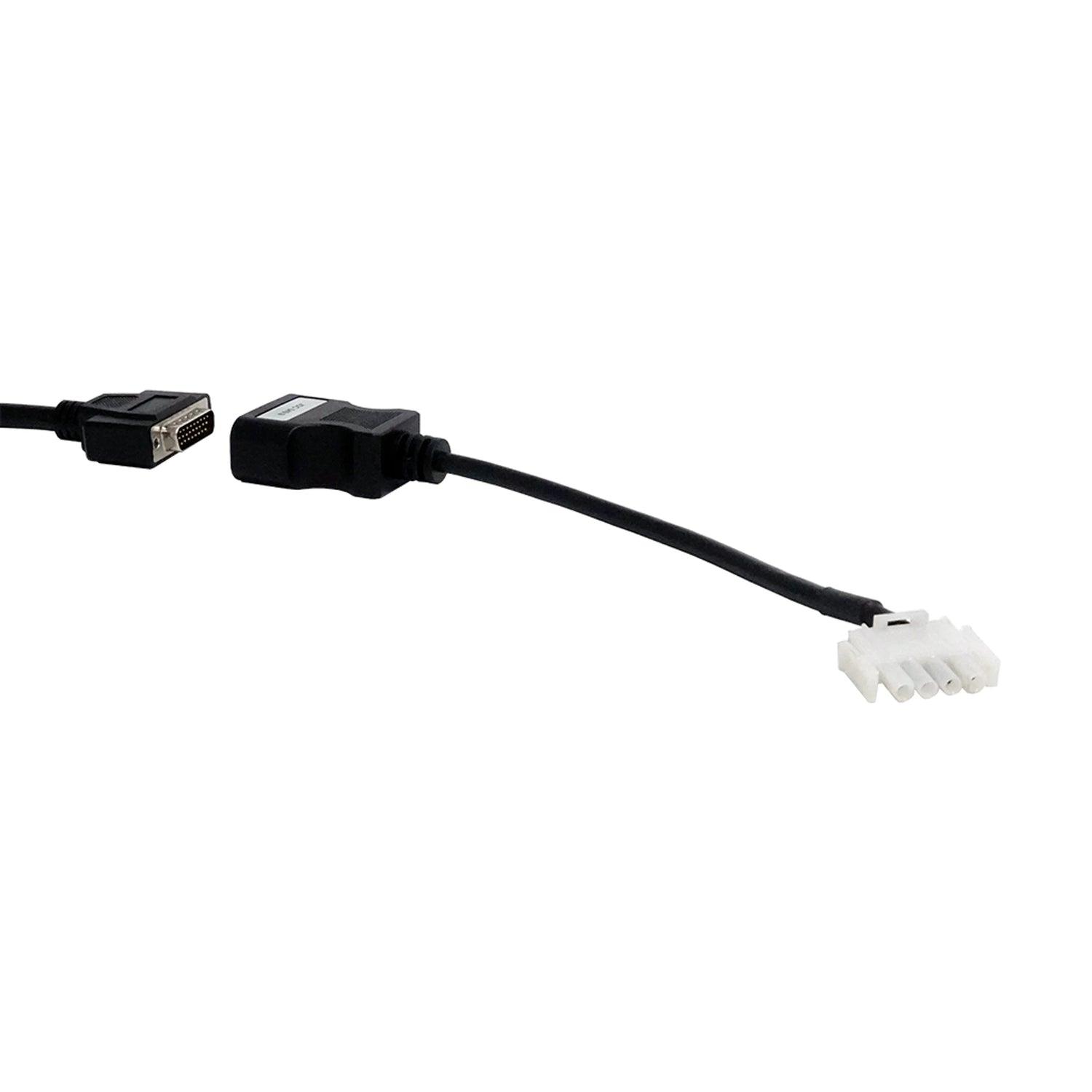

  • JDC549.9: JLG en Haulotte, 4-polig naar DB26.
  • JDC552A: Linde, rond 7-polig.

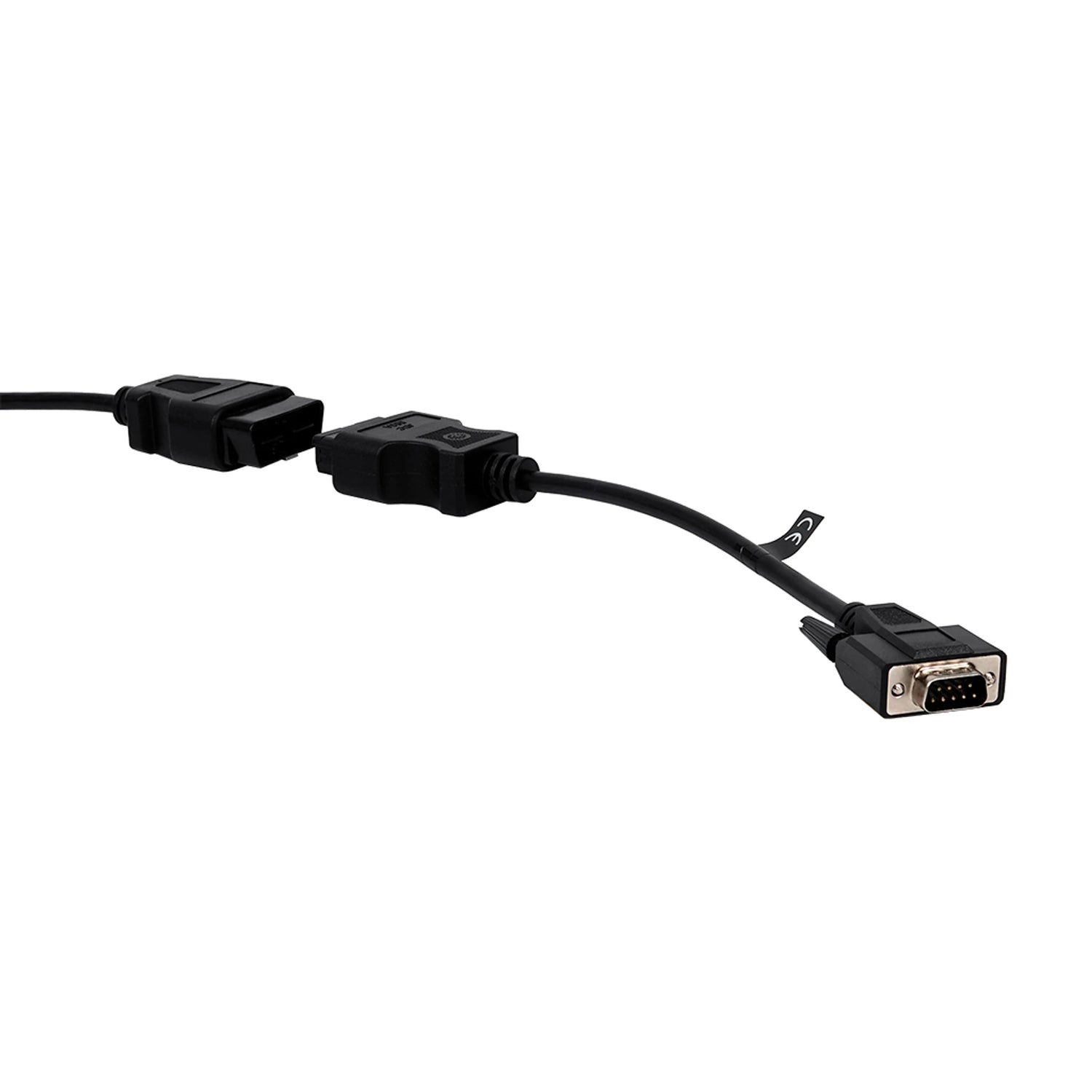

  • JDC553A: Jungheinrich, 9-polig Sub-D.

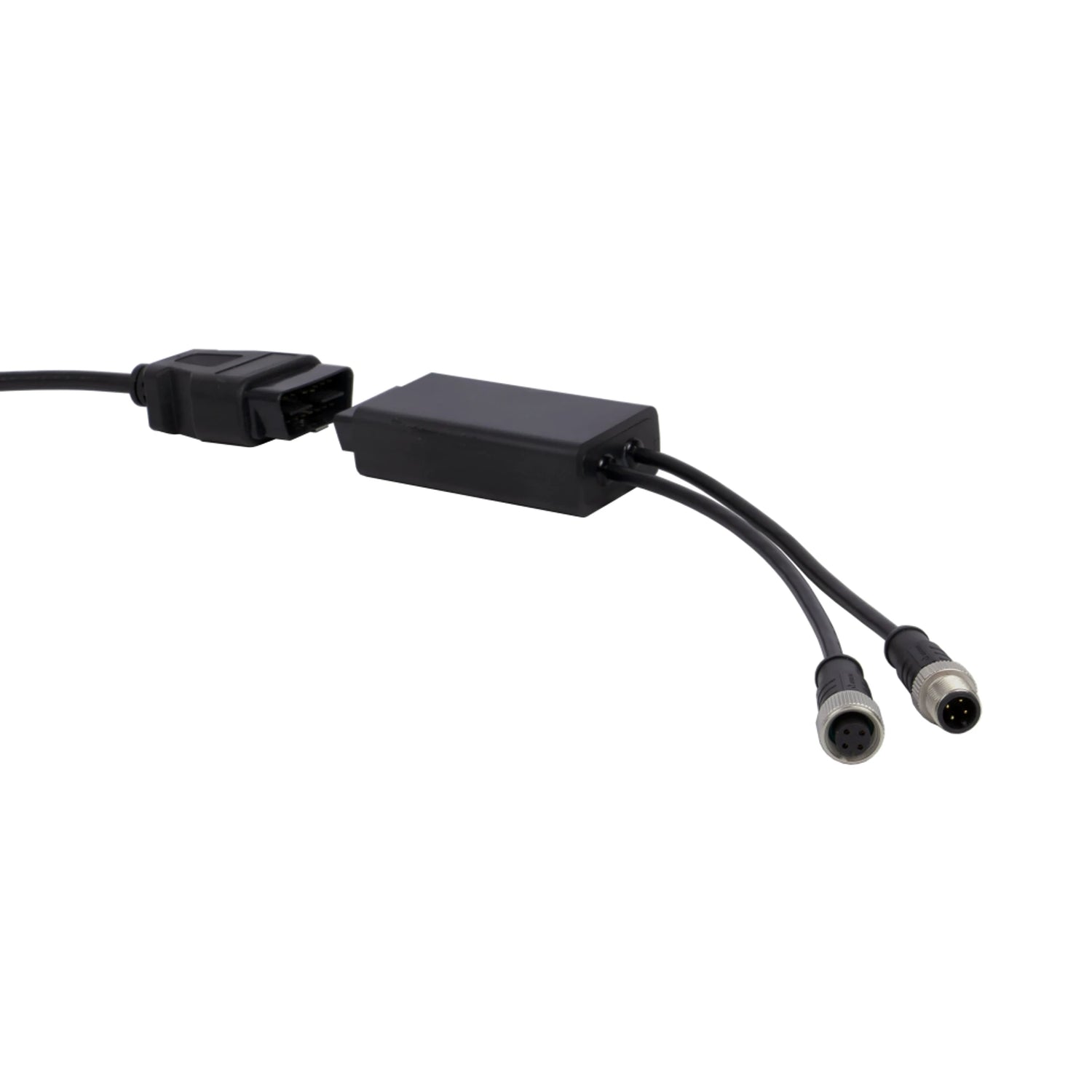

  • JDC555A: Still, dubbel 4-polig.

Wat u kunt doen

  • Foutcodes: Lezen en na reparatie wissen.
  • Meetwaarden: Live in cijfers en grafiek.
  • Componenten: Aansturen, waar de dekking dat biedt.
  • Instellingen: Configuratie en onderhoud.

Zo gebruikt u hem

  1. Stekker bekijken: Kijk aan de heftruck welke aansluiting erop zit.
  2. Kabel kiezen: Neem de kabel die bij die stekker past.
  3. Aansluiten: Op uw Jaltest-diagnosekabel; de JDC549.9 direct op de Link.
  4. Software starten: Open Jaltest op de pc en verbind de Link.
  5. Uitlezen: Kies merk en systeem in de software.

Compatibele voertuigen en toepassingen

Bepalend is het merk van de heftruck. Anders dan bij motoren, die als losse aandrijving worden ingebouwd, zit de diagnoseaansluiting van een heftruck vast aan de machinebouwer.

Heftrucks en magazijntrucks:

  • Linde: Met de 7-polige aansluiting.
  • Jungheinrich: Met de 9-polige Sub-D-aansluiting.
  • Still: Met de dubbele 4-polige aansluiting.

Hoogwerkers en schaarliften:

  • JLG en Haulotte: Met de 4-polige aansluiting.
💡
Goed om te weten: Bij intern transport hoort de diagnosestekker bij de machinebouwer en niet bij de motor. Het typeplaatje op de heftruck zegt om welk merk en welke serie het gaat. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen
  • 1x Jaltest (JDC552A) | Linde 7-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
  • 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
  • 1x Jaltest (JDC555A) | Still 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • MHE intern transport
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Hef- en hijswerktuig

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Gebruik

Referentienummer
70002022

Overige specificaties

Aantal kabels
4 stuks
Inhoud
JDC549.9, JDC552A, JDC553A en JDC555A
Toepassing
Merkeigen diagnoseaansluitingen op heftrucks
Interface
Jaltest Link V8.1 en V9; de JDC549.9 komt uit op de 26-pins DB26
