Jaltest  |  SKU: JDC540A

Jaltest (JDC540A) | Bosch Rexroth 8-pins R232 - 16-pins OBD2 Verloopkabel | Werkvoertuig

€214,95 incl.
€177,64 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

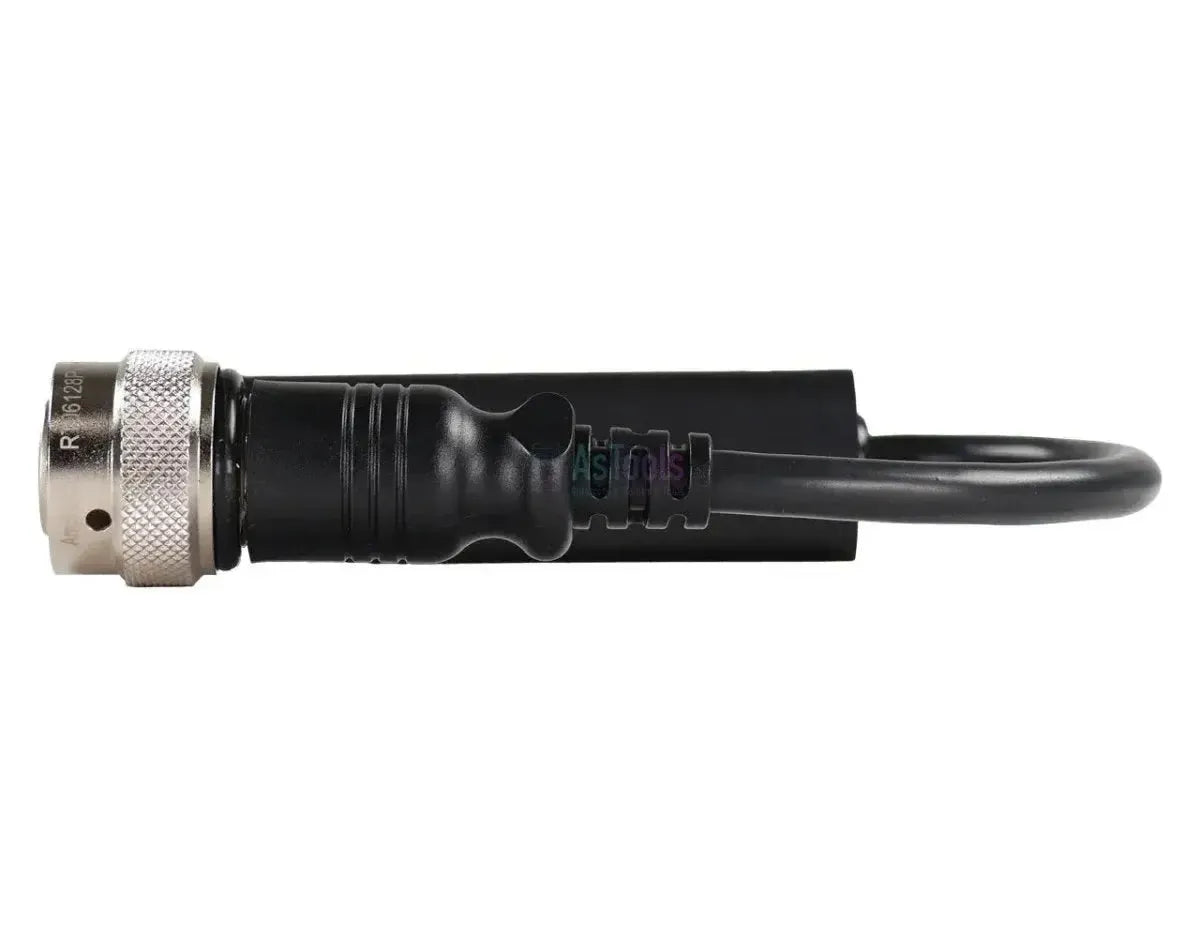

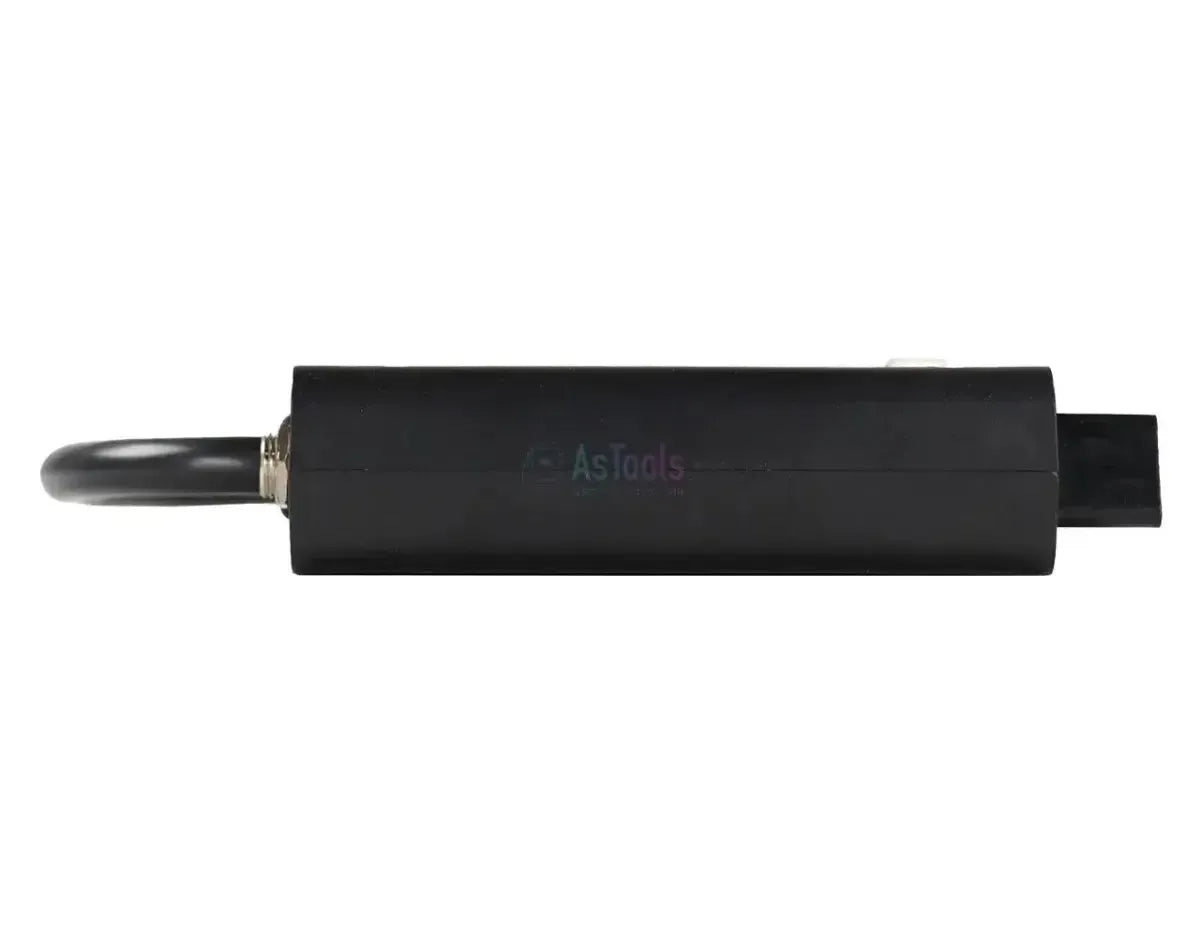

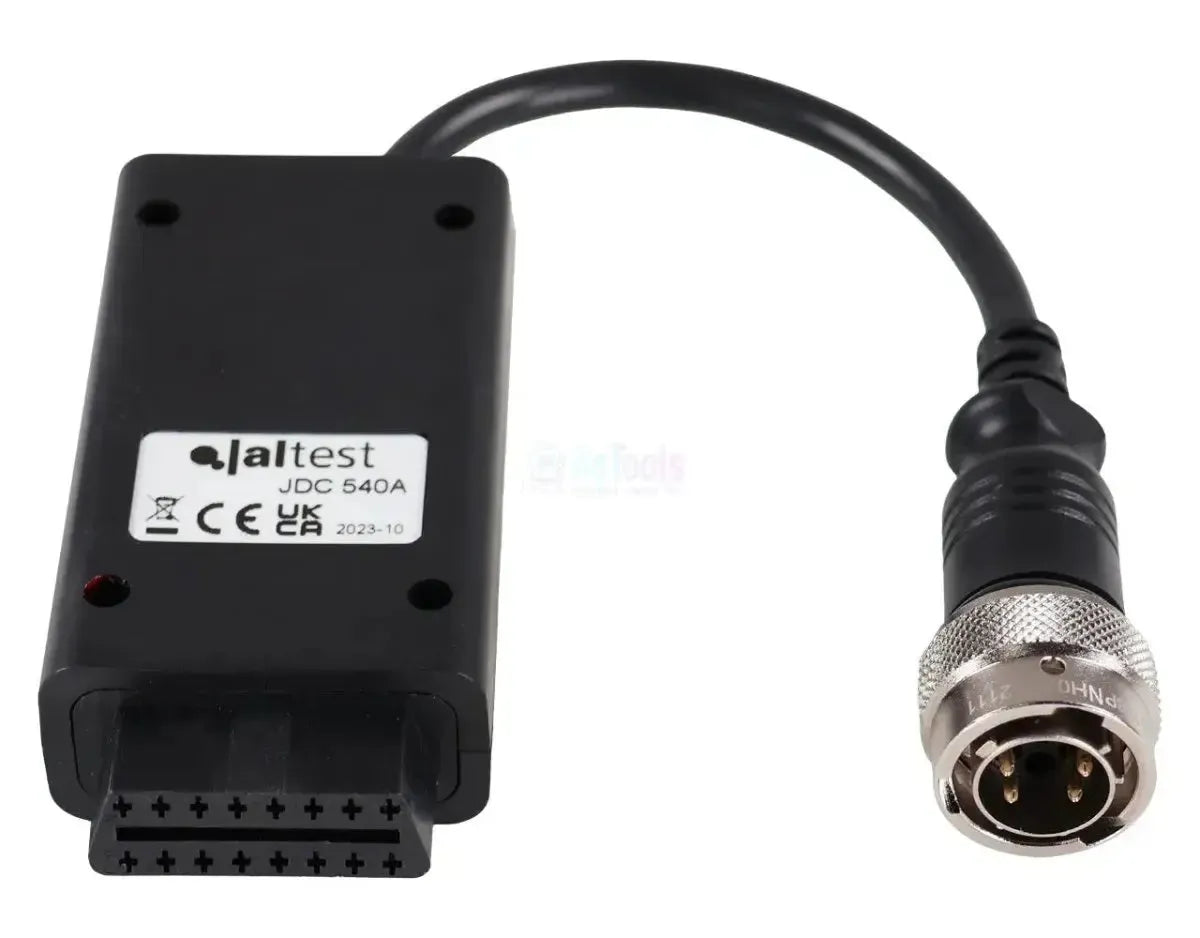

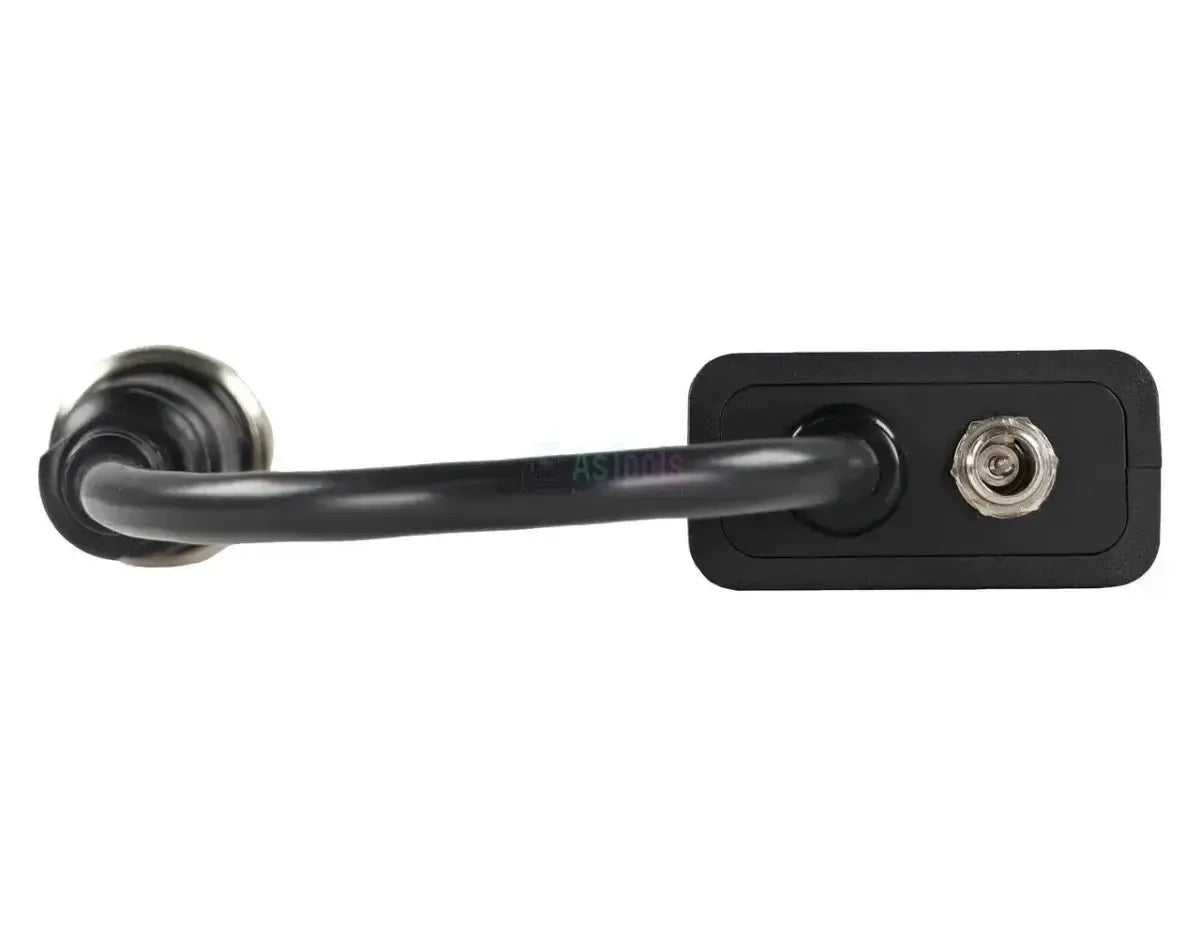

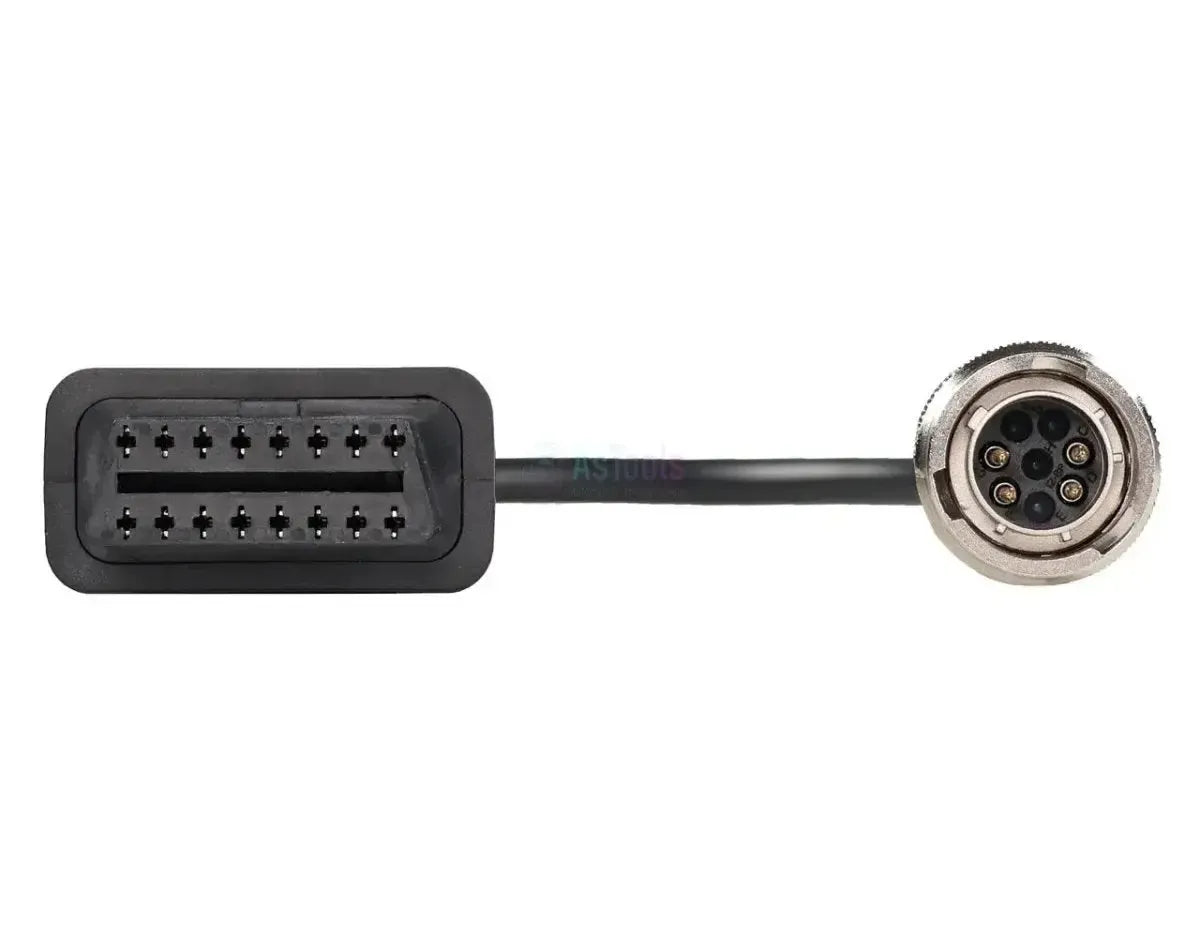

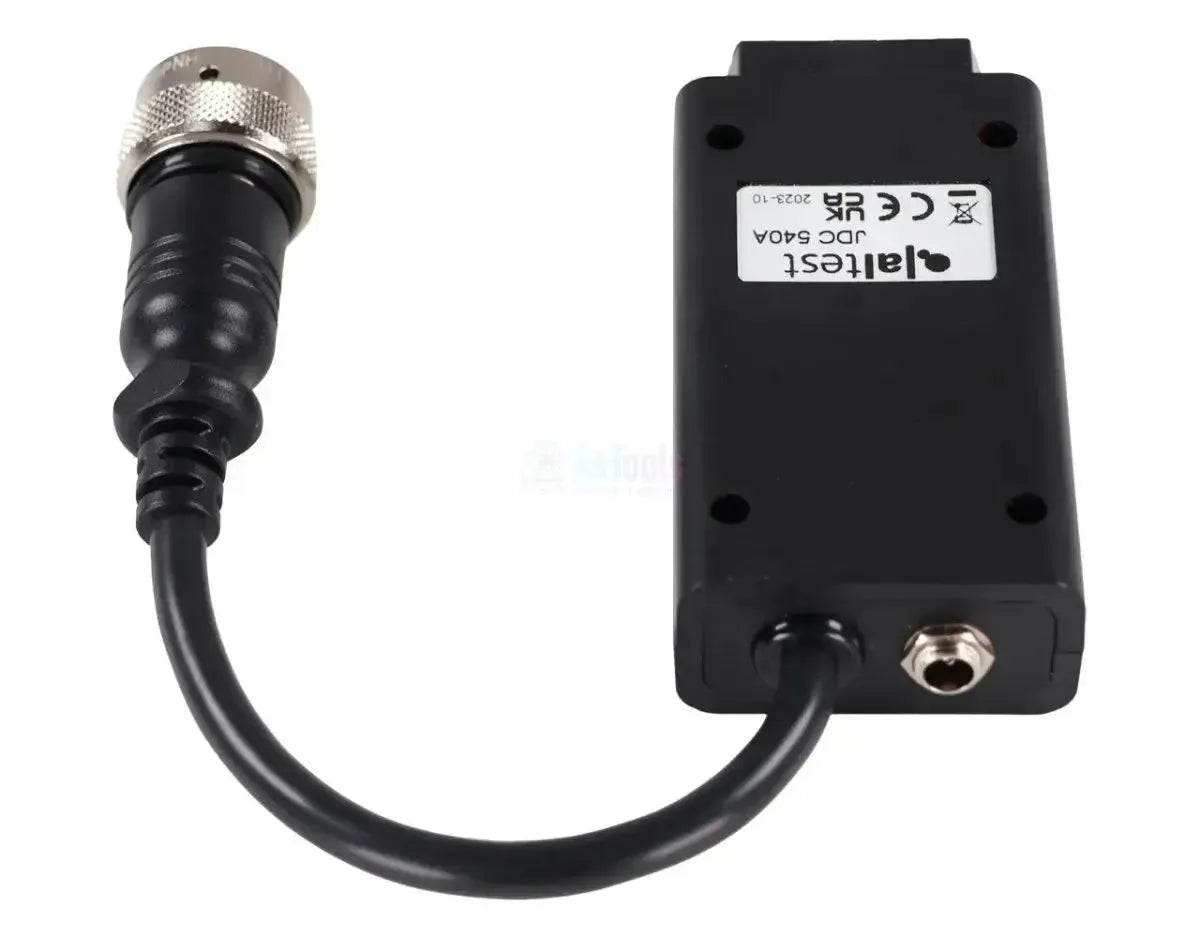

De Jaltest JDC540A is de RS232-diagnosekabel voor de Bosch Rexroth BODAS-regeleenheden en meet 28 tot 30 cm. Aan de voertuigzijde zit een ronde metalen stekker met een gekartelde koppelring die u over de aansluiting draait. Halverwege het snoer zit een zwarte kunststof module met een geschroefde voedingsaansluiting, waarop een haakse stekker is vastgezet. De kabel telt daardoor drie takken: De 16-pins OBD2-stekker, de 8-pins RS232-stekker en de voedingstak.

RS232 is een seriële verbinding en geen CAN-bus; de module in het snoer bouwt die communicatie op. Met die verbinding leest de Jaltest-software de BODAS RC Series (RS232) uit, de programmeerbare machinebesturing die de hydrostatische aandrijving en de werkfuncties regelt. Naast foutcodes staan meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking. De kabel is opgegeven voor Jaltest Link V8.1 en valt onder Jaltest OHW en Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BODAS RC Series (RS232), de programmeerbare regeleenheid met de seriële diagnosepoort.
✔De actieve module in het snoer maakt de RS232-verbinding, waarvoor een gewone CAN-kabel niet volstaat.
✔Naast foutcodes staan ook meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking.
✔Bepalend is de Bosch Rexroth-regeleenheid in de machine, niet het merk van de machine.

AANDACHTSPUNTEN

✕De officiële opgave noemt alleen Jaltest Link V8.1; voor de Link V9 staat deze kabel niet opgegeven.
✕De module heeft een eigen voedingsaansluiting, dus er moet een voedingspunt binnen bereik zijn van de machine.
✕De CAN-uitvoeringen (RC Series 20, 21, 22, 30 en 31 en RC Scan) bereikt u niet met deze kabel; die hebben een eigen aansluiting.
✕Bij de BODAS RC Series (RS232) staan componenten aansturen, kalibratie en reset niet in de dekking.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de programmeerbare BODAS-machinebesturing van Bosch Rexroth. Het gaat om de seriële uitvoering van die regeleenheid, die haar gegevens over een RS232-lijn uitwisselt in plaats van over de CAN-bus.

Regeleenheden die u kunt benaderen

  • BODAS RC Series (RS232): Machinebesturing.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • ECU-gegevens: Gegevens van de regeleenheid.
  • Parameters: Configuratie lezen en aanpassen.
  • Live datamonitoring: In cijfers en grafiek.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of de schakelkast bij de besturing.
  2. Aansluiten: Draai de ronde stekker met de koppelring vast.
  3. Voeding: Sluit de voedingstak van de module aan.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Kies Bosch Rexroth en de BODAS RC Series.

Compatibele voertuigen en toepassingen

Bepalend is de regeleenheid, niet het machinemerk. Deze kabel hoort bij de Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnosepoort, en die bouwt Bosch Rexroth in bij uiteenlopende machinebouwers. Welke uitvoering bij u in de machine zit, herkent u aan de ronde stekker met de gekartelde koppelring.

Toepassing:

  • Werk- en bouwmachines: Met een Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnose.
  • Machinemerk niet bepalend: BODAS wordt door uiteenlopende machinebouwers als besturing ingebouwd.
  • Bouwjaar niet bepalend: Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik.
💡
Goed om te weten: De ronde RS232-aansluiting hoort bij de BODAS-regeleenheid zelf en zit doorgaans in de cabine of in de schakelkast bij de besturing. Houd er rekening mee dat de module halverwege het snoer een eigen voedingsaansluiting heeft. Controleer eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC540A) | Bosch Rexroth 8-pins R232 - 16-pins OBD2 Verloopkabel | Werkvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • OHW bouw- en terreinmachines
  • MHE intern transport

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
8-pins RS232
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je instellingen van de regeleenheid kunt aanpassen. Nodig na vervanging of om het gedrag van een systeem te wijzigen.Parameters instellen

Gebruik

Referentienummer
JDC540A
Regeleenheden
BODAS RC Series (RS232) (machinebesturing)
Nodig om te gebruiken
Jaltest Link V8.1, voedingspunt en Jaltest OHW of MHE

Overige specificaties

Type
Verloopkabel (met module en voedingstak)
Toepassing
Bosch Rexroth BODAS RC Series met RS232-diagnosepoort
