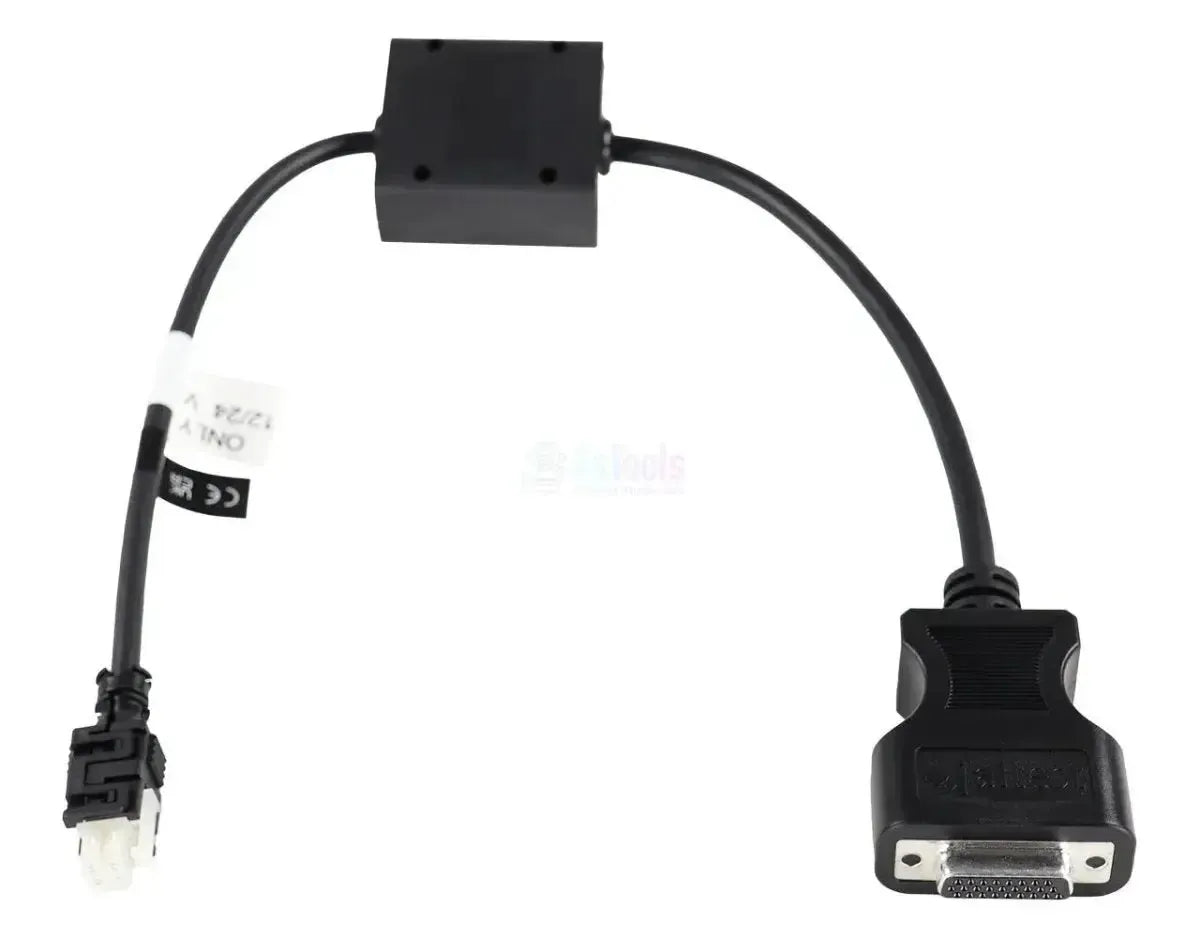

De Jaltest JDC569.9 is de verloopkabel tussen de 4-pins diagnoseaansluiting van de Curtis-vermogensmodule en de 26-pins DB26-ingang van de Jaltest Link. Aan de machinezijde zit de 4-pins connector op de Curtis-controller, aan de interfacezijde gaat de kabel rechtstreeks in de DB26-poort van de Link; er komt geen extra 16-pins diagnosekabel aan te pas. De streng is aan de vorm te herkennen: Halverwege zit een dichtgelast zwart kastje met elektronica in de kabel, de 4-pins connector zit in een zwart vergrendelhuis en op de kabel zit naast het CE-label een label met 12/24 V ONLY. Officieel heet de kabel Diagnosekabel voor Curtis.
Anders dan de JDC566.9, die dezelfde omschrijving draagt maar een kale doorverbinding is, loopt het signaal hier door het kastje in de streng. Hierdoor verkrijgt de diagnoseapparatuur toegang tot de Curtis-vermogensmodule, die Jaltest als Power module (CPM) en per serie apart in de dekking voert: 1212, 1220, 1228, 1230, 1232, 1236 en 1243. De functieset verschilt daarbij per serie: Bij de 1243 ontbreekt het instellen van parameters, bij de 1212, 1232 en 1236 staat dat er wel bij. De kabel valt onder Jaltest MHE (Material Handling Equipment).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de Curtis-vermogensmodule van de machine. Elke controllerserie staat apart in de dekking.
Regeleenheden die u kunt benaderen
- Power module (CPM): De benaming waaronder Jaltest de Curtis-vermogensmodule opvoert, met foutcodes, meetwaarden, live data en de gegevens van de module zelf.
- Curtis 1212, 1220, 1228 en 1230: De lichtere controllerseries.
- Curtis 1232, 1236 en 1243: De zwaardere series; de 1243 heeft een afwijkende functieset.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de vermogensmodule uitlezen en na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren en ingangen van de controller.
- Parameters instellen: Bij de series waarvoor Jaltest dat aanbiedt.
- Live datamonitoring: De waarden van de controller tijdens bedrijf volgen in cijfers en grafiek.
Compatibele voertuigen en toepassingen
Bepalend is de controller, niet het merk van de machine. Deze kabel past op elke elektrisch aangedreven machine met een Curtis-vermogensmodule met de 4-pins diagnoseaansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke stekker er bij u op de controller zit, controleert u ter plekke.
Verschil met de JDC566.9

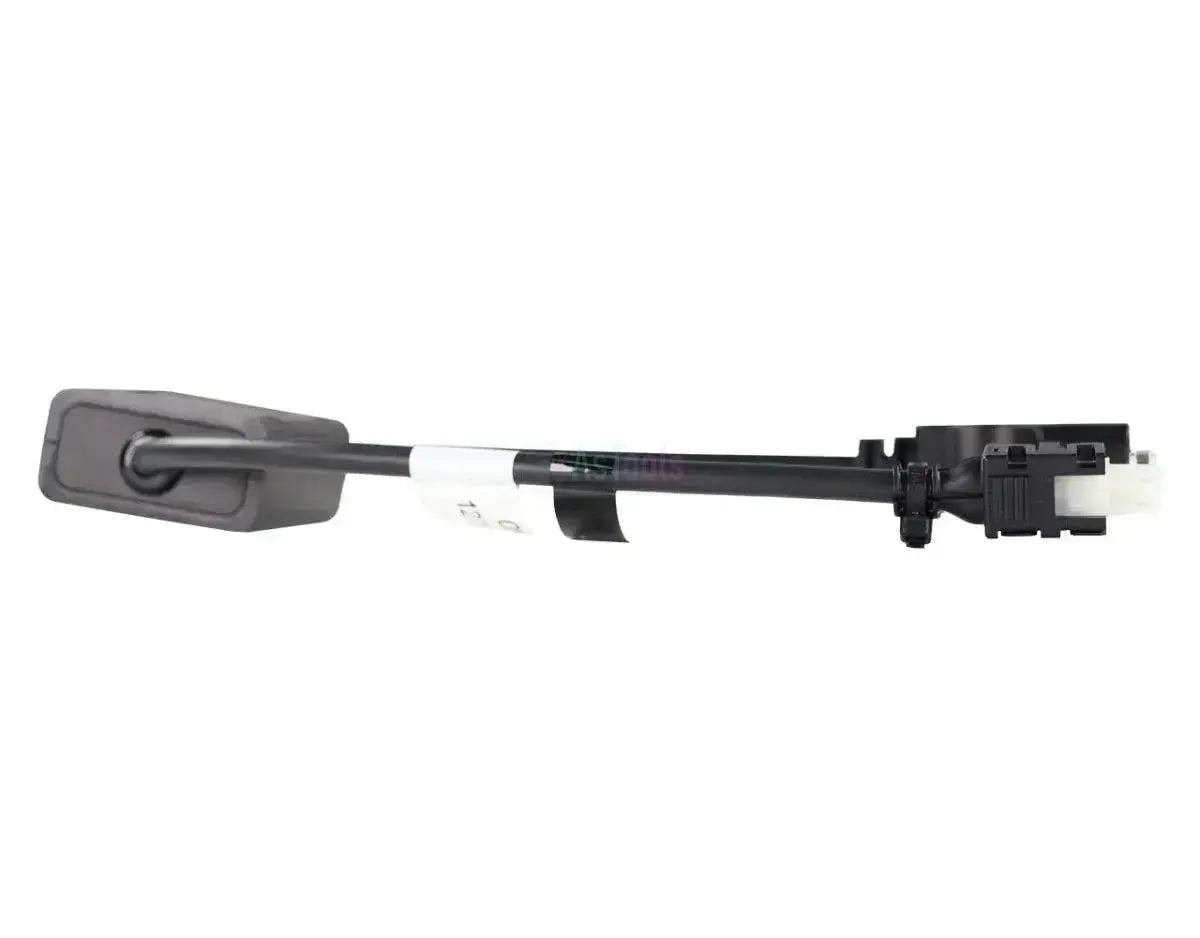

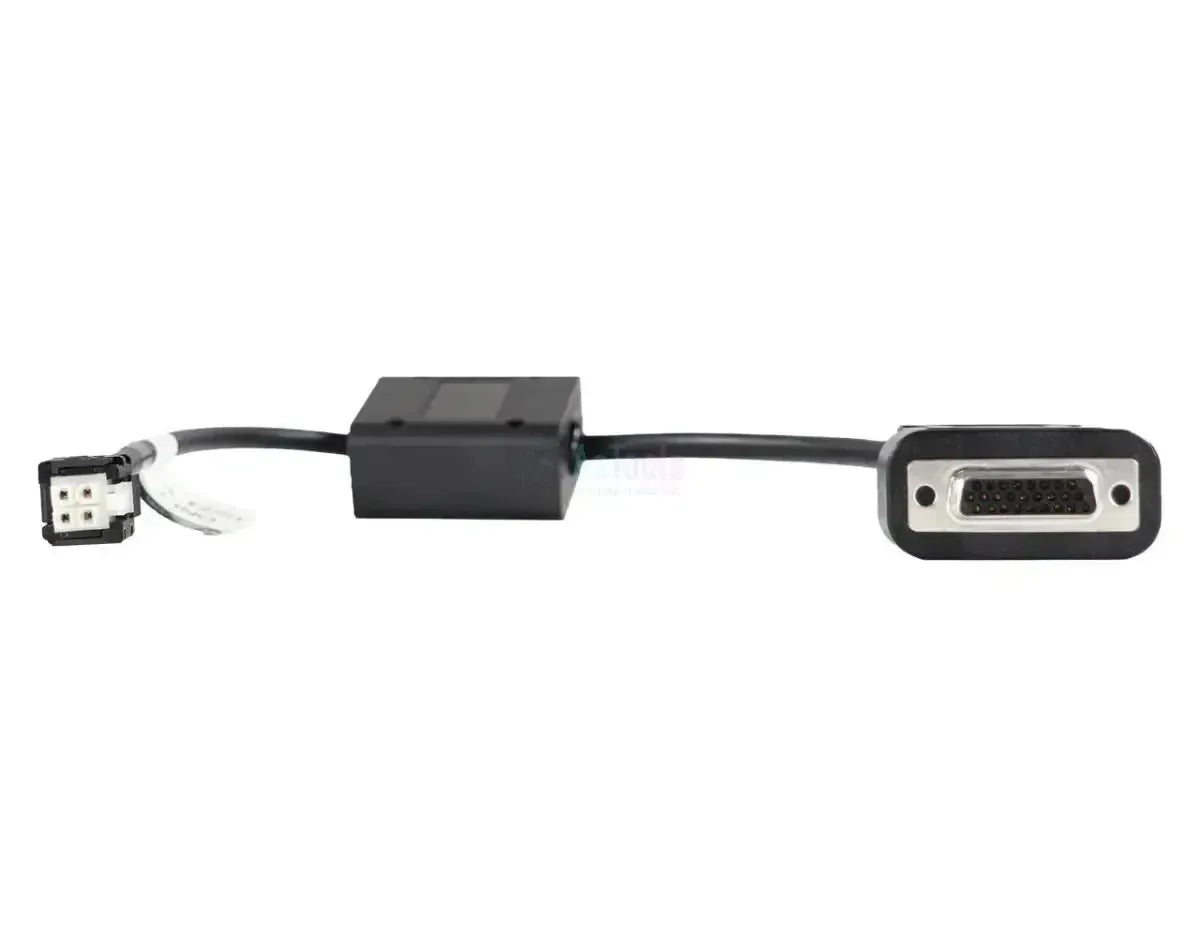

De JDC569.9 en de JDC566.9 dragen in de Jaltest-documentatie dezelfde omschrijving en hebben aan beide uiteinden hetzelfde: Machinezijde een 4-pins Curtis-connector, interfacezijde de 26-pins DB26 van de Link. Wat ertussenin zit, verschilt. De JDC566.9 is een passieve verloopkabel van 30 cm met een losse witte 4-pins connector en verder niets. De JDC569.9 heeft halverwege een dichtgelast kastje met elektronica, draagt de markering 12/24 V ONLY en heeft de connector in een zwart vergrendelhuis. Dat kastje maakt deze kabel meer dan een doorverbinding en is het verschil tussen de twee. Leg beide vormen naast de aansluiting op uw controller om te zien welke erbij hoort.
Toepassing:
- Elektrische heftrucks, magazijntrucks en hoogwerkers met een Curtis-vermogensmodule
- Curtis-series in de Jaltest-dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243
- Bouwjaar niet bepalend: Voor intern transport geldt geen verplichte diagnoseaansluiting
Verpakkingsinhoud
- 1x Jaltest (JDC569.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC569.9 |
| Type | Verloopkabel met dichtgelast kastje (elektronica) in de streng |
| Toepassing | Curtis vermogensmodules (Power module CPM) |
| Lengte | Niet opgegeven |
| Aansluiting machinezijde | 4-pins Curtis in zwart vergrendelhuis |
| Aansluiting interfacezijde | 26-pins DB26 |
| Interface | Jaltest Link, rechtstreeks op de 26-pins DB26-poort |
| Regeleenheden | Power module (CPM) — Curtis-series 1212, 1220, 1228, 1230, 1232, 1236 en 1243 |
| Segment | Hef- en Hijswerktuigen |
| Jaltest-module | Jaltest MHE (Material Handling Equipment) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
