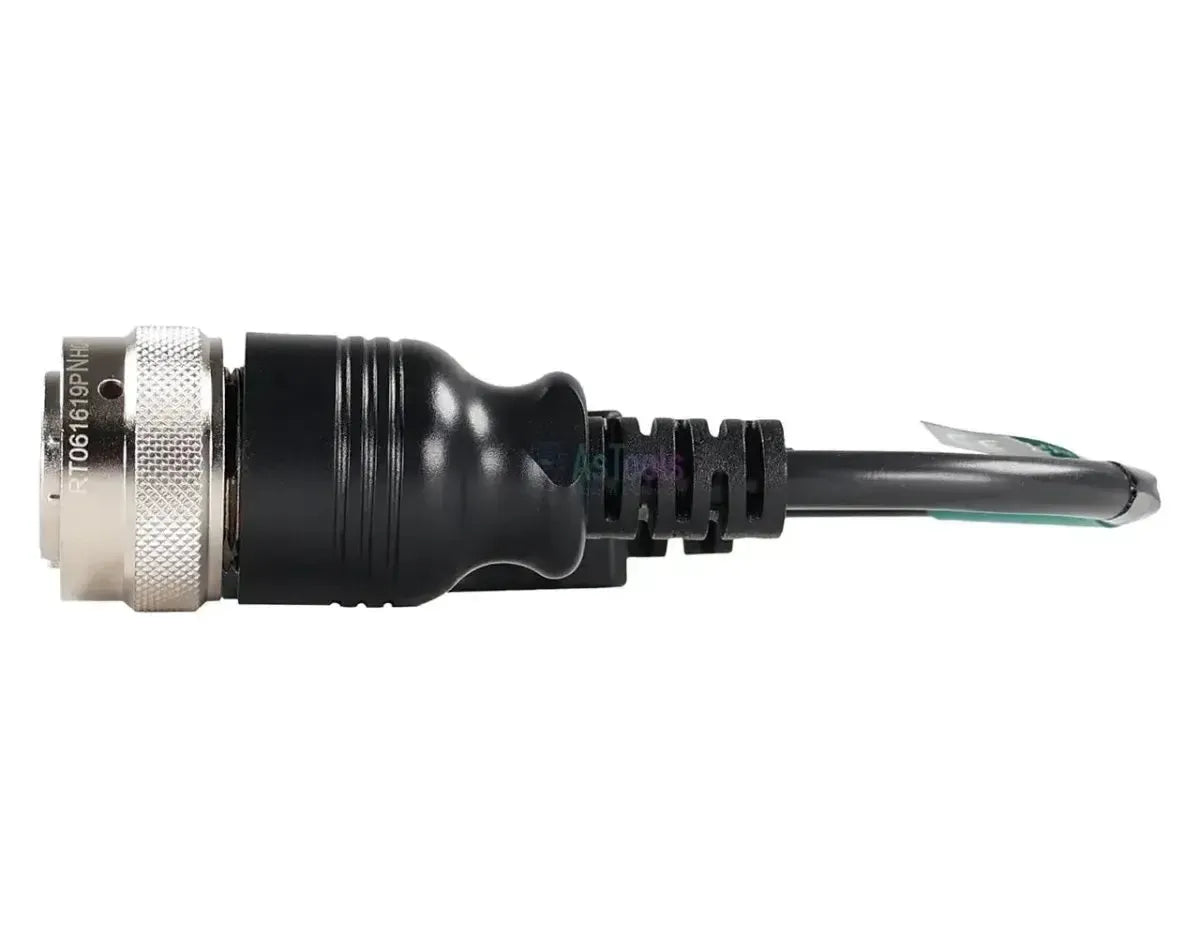

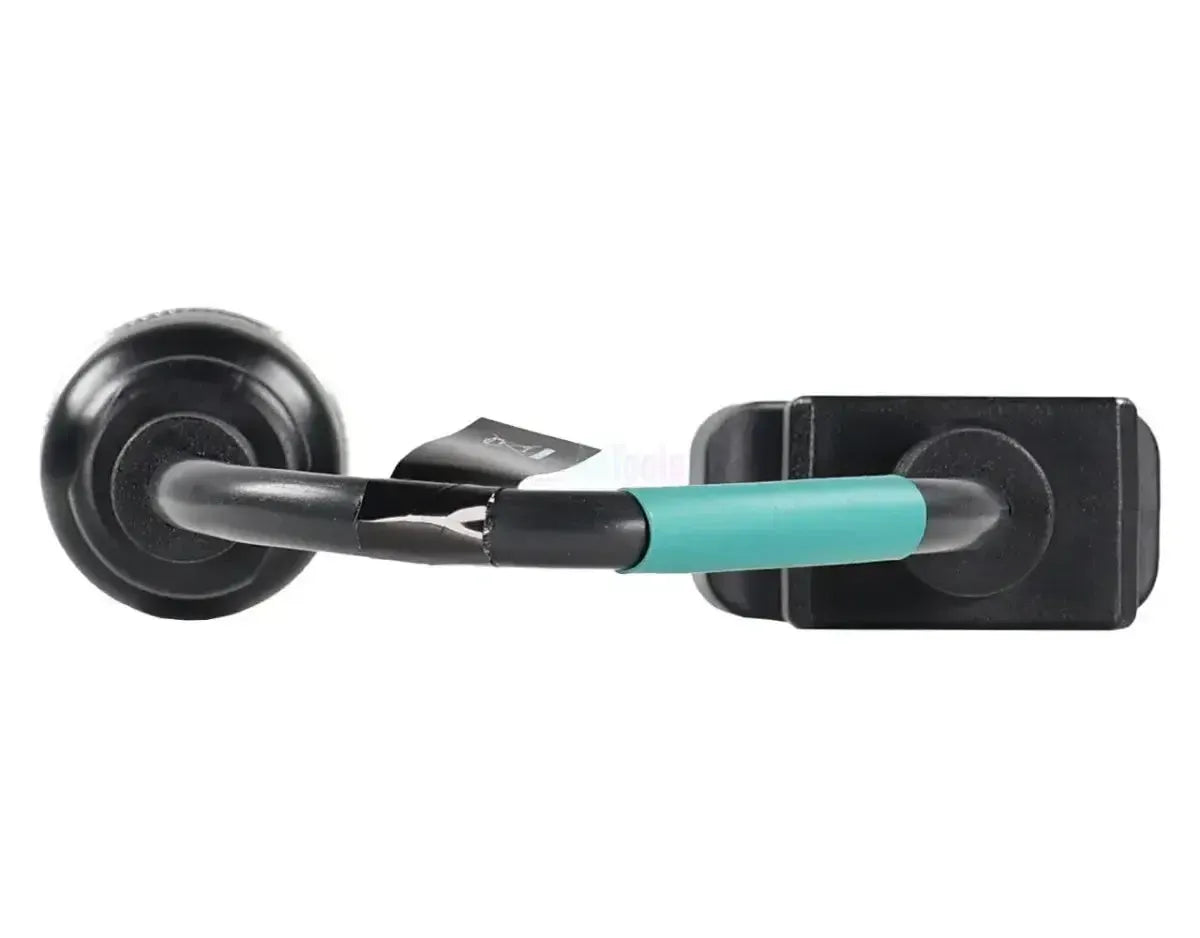

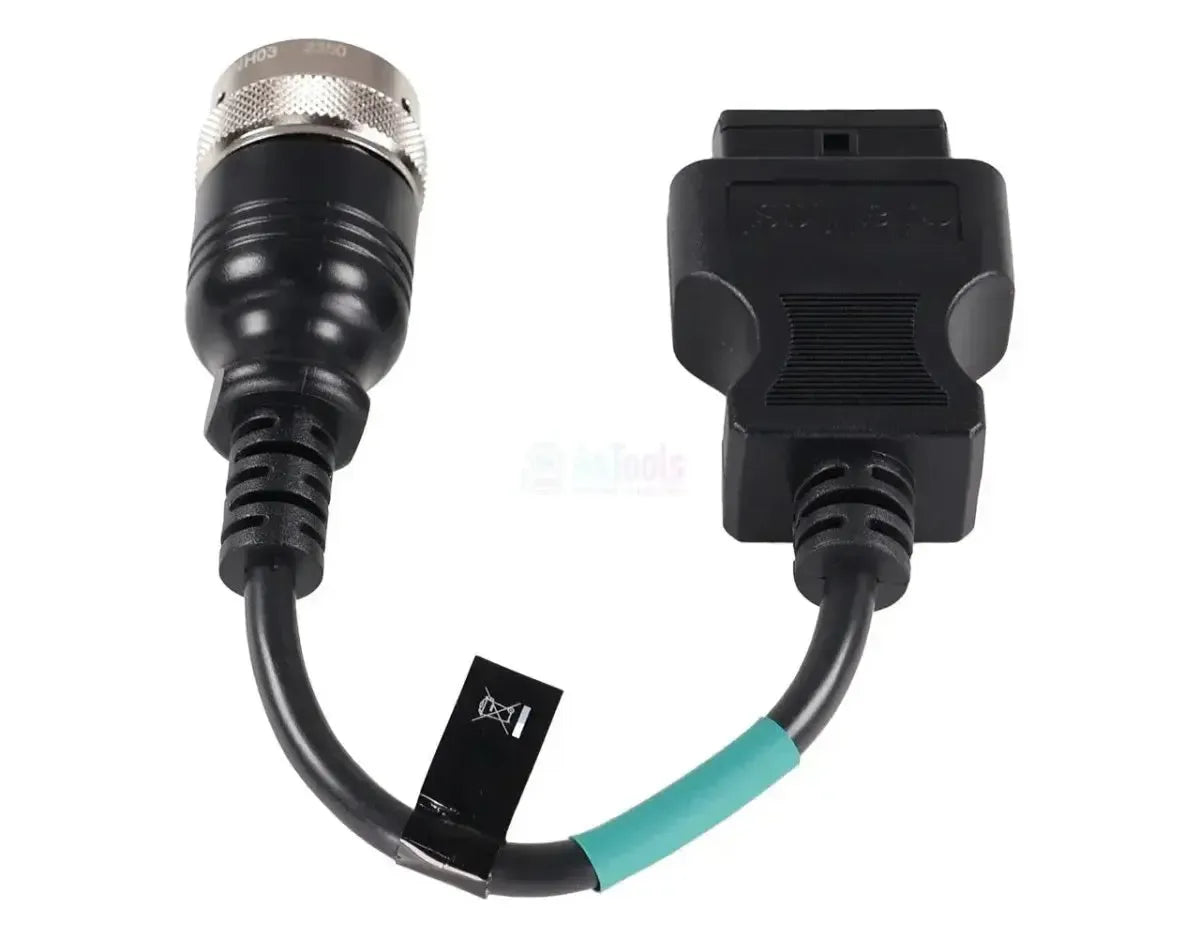

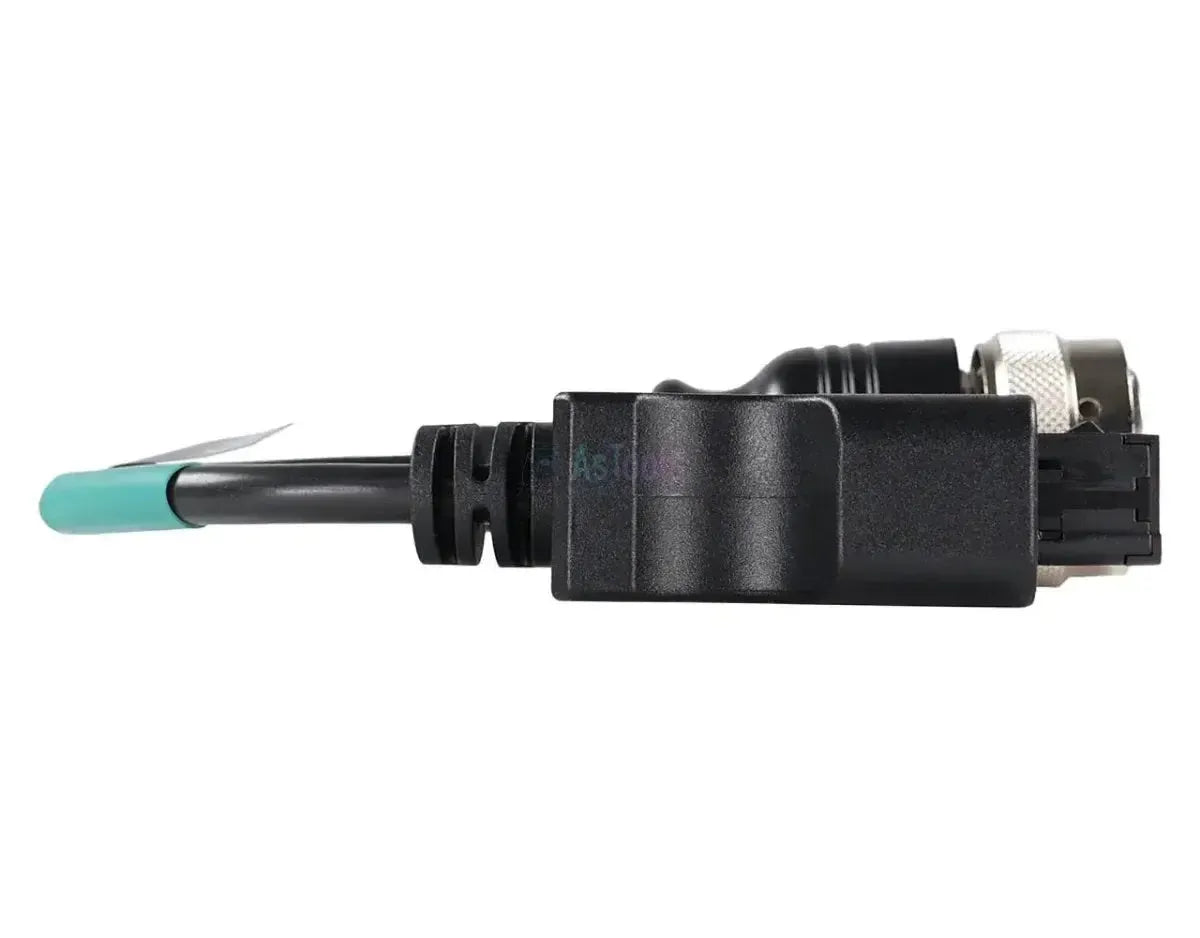

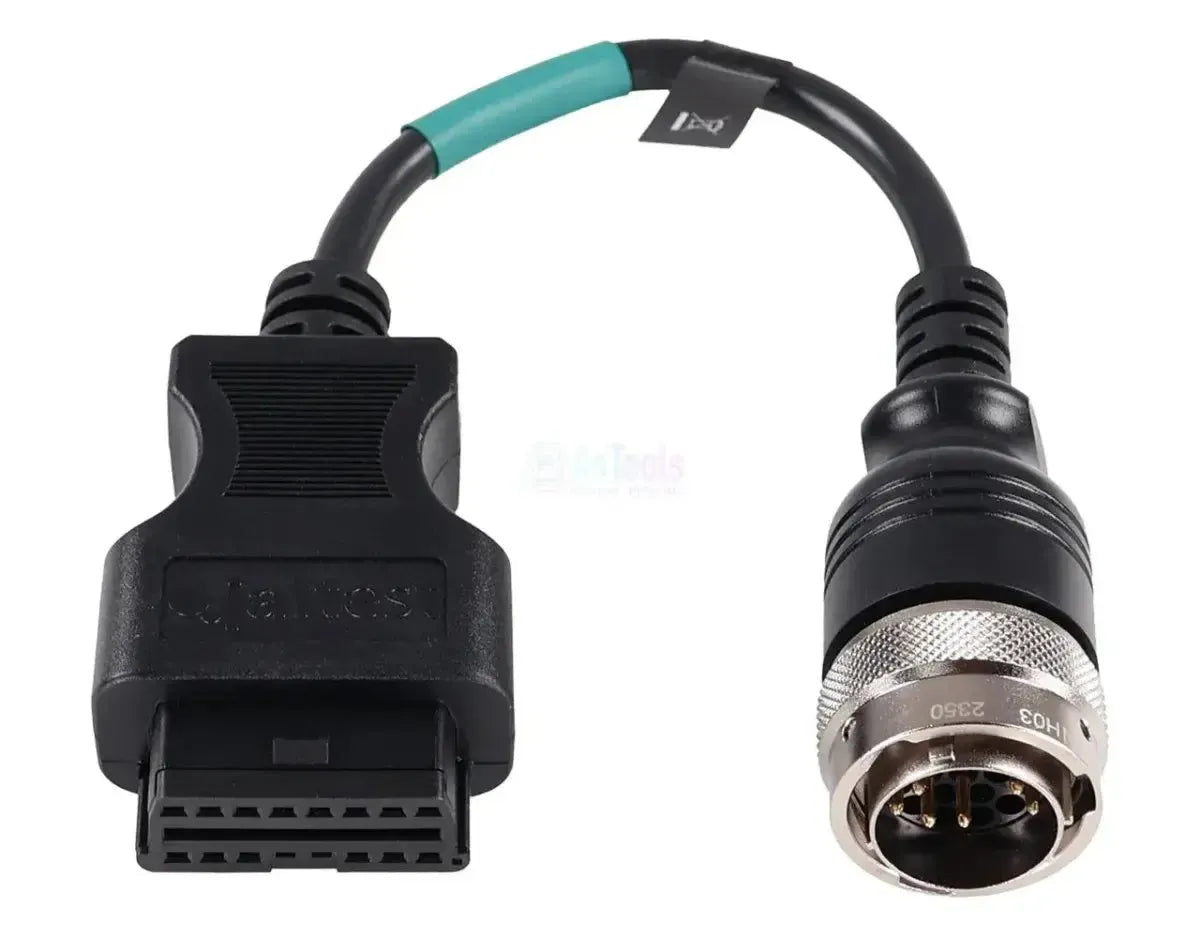

De Jaltest JDC570A koppelt de 19-pins diagnoseaansluiting van Deutz-motoren aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde metalen stekker met een geribbelde koppelring en mannelijke pennen in een zwarte houder; vlak achter het huisblok draagt de kabelmantel een groenblauwe markeerring, waaraan u deze kabel van de andere ronde motorkabels onderscheidt. Die aansluiting hoort bij de motor en zit op of naast het motorblok, dus niet op een vaste plaats in de machine.
Zodra de verbinding staat, bereikt de diagnoseapparatuur de motorregeling van het blok: EMR2 (EDC), EMR4 (EDC 17 CV52 en CV54) en EMR5 (EDC MD1 CC878). Het verschil in dekking zit in het onderhoud: Bij de EMR4 en de EMR5 staan de onderhoudsintervallen in de dekkingstabel, bij de EMR2 blijft het bij foutcodes, meetwaarden en ECU-gegevens; bij een deel van de EMR4-motoren komen daar aanvullende acties bovenop. Deutz levert zijn motoren als losse aandrijving voor machines, aggregaten en werktuigen, zodat dezelfde kabel over uiteenlopende machinemerken bruikbaar blijft. De kabel valt onder Jaltest OHW (bouw- en terreinmachines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van het Deutz-blok. Jaltest onderscheidt daarbij de opeenvolgende EMR-generaties, elk met een eigen functieomvang. Onderstaande eenheden komen uit de Deutz-dekking.
Regeleenheden die u kunt benaderen
- EMR2 - EDC, motorregeling: De oudere Deutz-motorregeling, onder meer op de 2013-serie. Foutcodes, meetwaarden en ECU-gegevens, zonder onderhoud.
- EMR4 - EDC 17 CV52 en EDC 17 CV54, motorregeling met commonrail-inspuiting: De regeling van de TCD- en D-serie, inclusief onderhoud; bij een deel ook aanvullende acties.
- EMR5 - EDC MD1 CC878, motorregeling met commonrail-inspuiting: De nieuwste generatie in de dekking, met foutcodes, meetwaarden, ECU-gegevens en onderhoud.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoud raadplegen: De onderhoudsintervallen en de uit te voeren werkzaamheden, bij de EMR4 en EMR5 en niet bij de EMR2.
- Aanvullende acties uitvoeren: Alleen bij de EMR4-uitvoeringen waar de dekkingstabel dat aangeeft.
Compatibele voertuigen en toepassingen

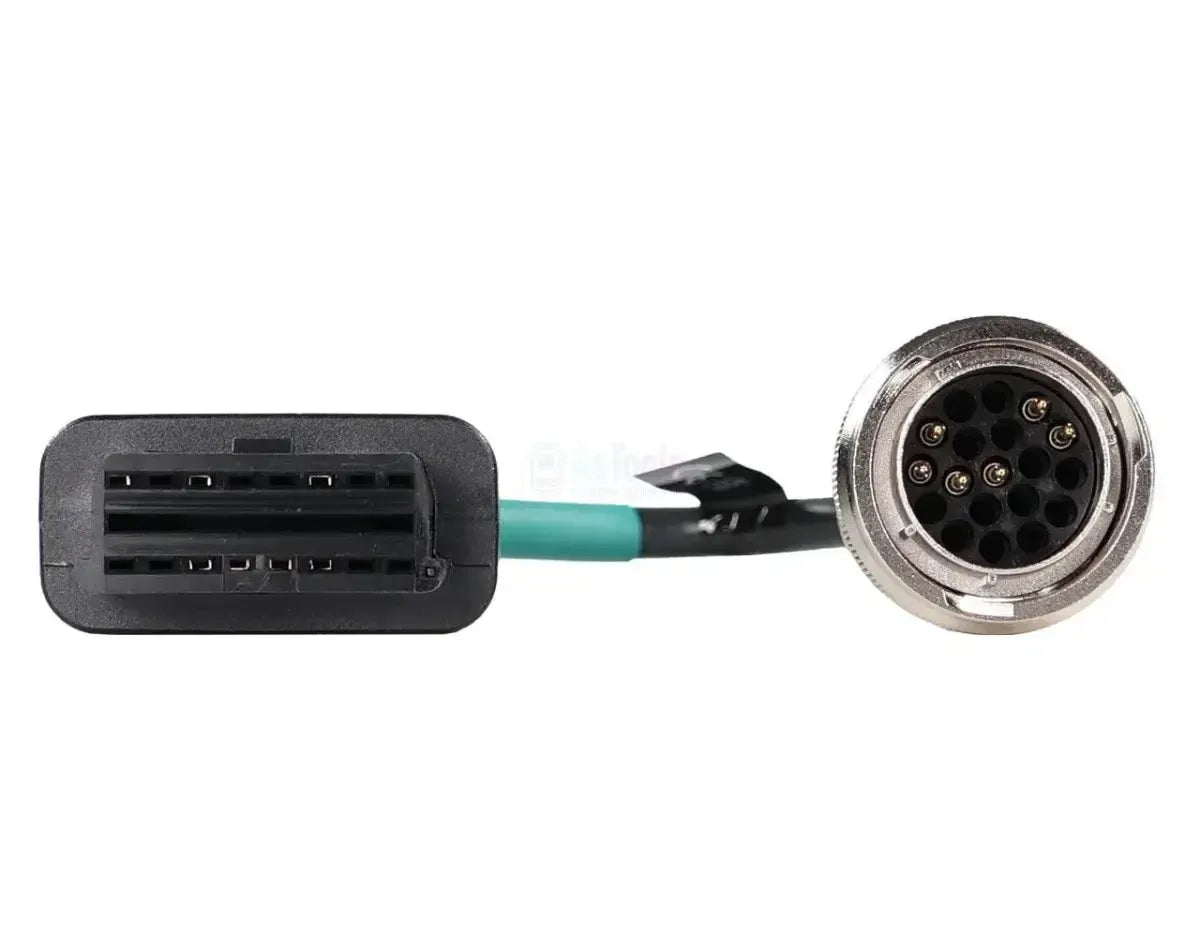

Bepalend is de stekker op de motor, niet het merk van de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorreeks bepaalt welke kabel u nodig heeft. Deze kabel past op elke Deutz-motor met de ronde 19-pins diagnoseaansluiting; het penveld van de aansluiting wijst uit welke uitvoering u heeft. Onderstaande motorreeksen voert Jaltest OHW in de dekking.
Deutz:
- TCD-serie: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7, 7.8, 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0, plus de TTCD 5.1 en TTCD 7.7
- 2012- en 2013-serie: BF4M 2012, BF6M 2012C, BF4M 2013, BF6M 2013, BFM 2013 en de TCD 2012 L04/L06 en TCD 2013 L04/L06
- 1015-serie: BF6M 1015 C en BF8M 1015 CP
- D-, TD- en G-serie: D 2.9, TD 2.2, TD 2.9, TD 3.6, G 2.2 en G 2.9
- Toepassingen: Grond- en bouwmachines, hef- en hijswerktuigen, landbouwmachines, aggregaten en stationaire installaties waarin een Deutz-motor is ingebouwd
Verpakkingsinhoud
- 1x Jaltest (JDC570A) | Deutz 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC570A |
| Type | Verloopkabel |
| Toepassing | Deutz-motoren met 19-pins diagnoseaansluiting |
| Aansluiting motorzijde | 19-pins OBD (rond, metalen huls, mannelijke pennen; groenblauwe markeerring op de kabel) |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EMR2 (EDC), EMR4 (EDC 17 CV52 en CV54) en EMR5 (EDC MD1 CC878) (motorregeling) |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest OHW (bouw- en terreinmachines) |
