Jaltest  |  SKU: MDC100.9

Jaltest (MDC100.9) | ETM 26-pins DB26 - 37-pins Sub-D Verloopkabel | Interface

€44,95 incl.
€37,15 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

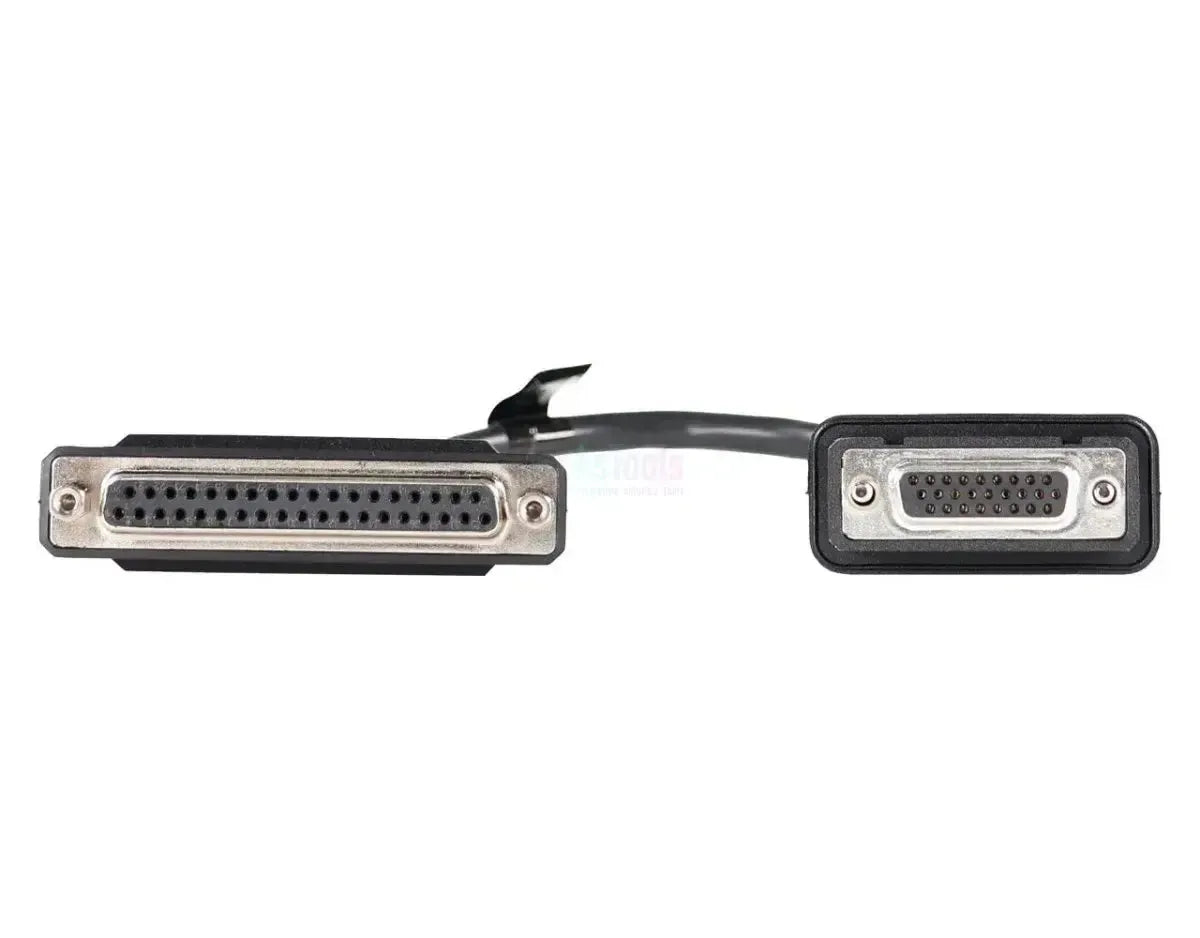

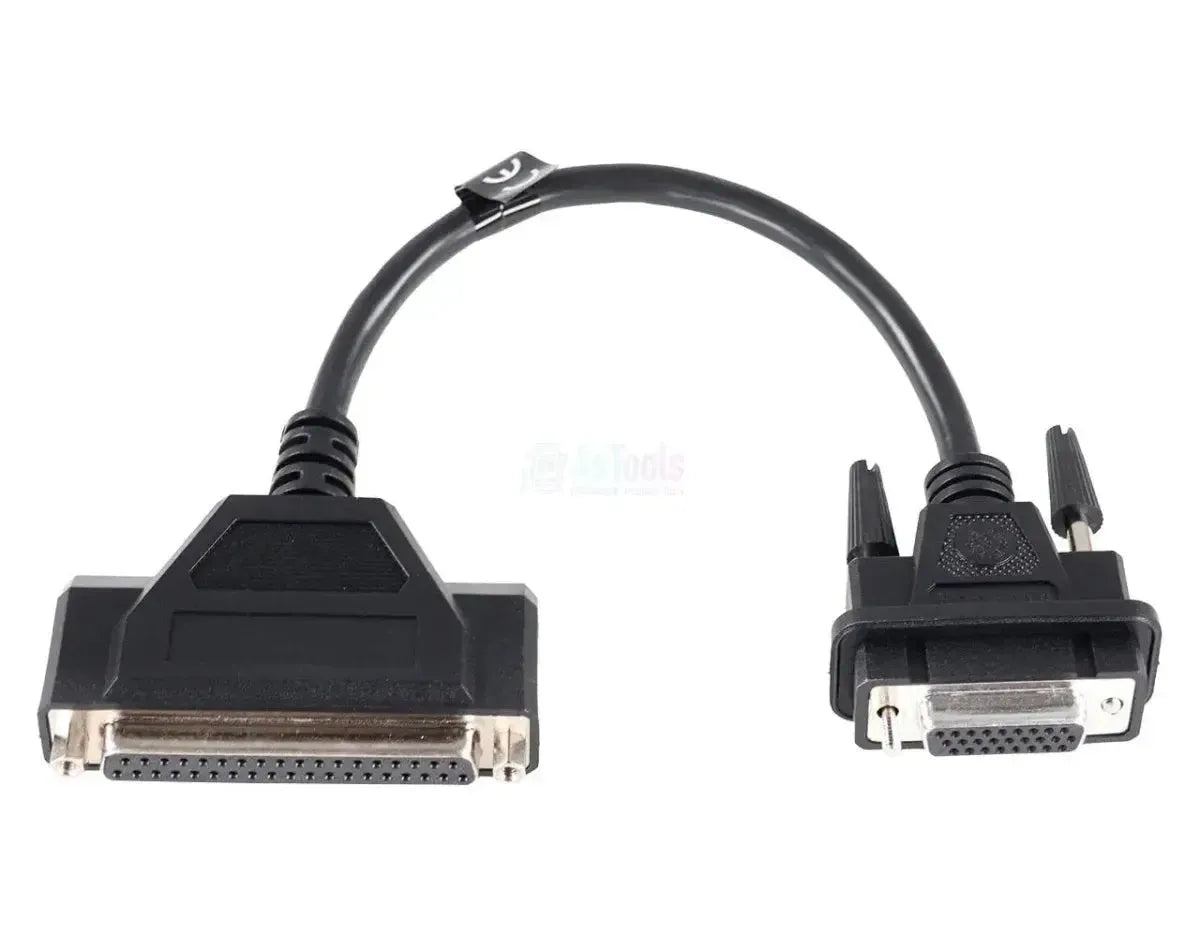

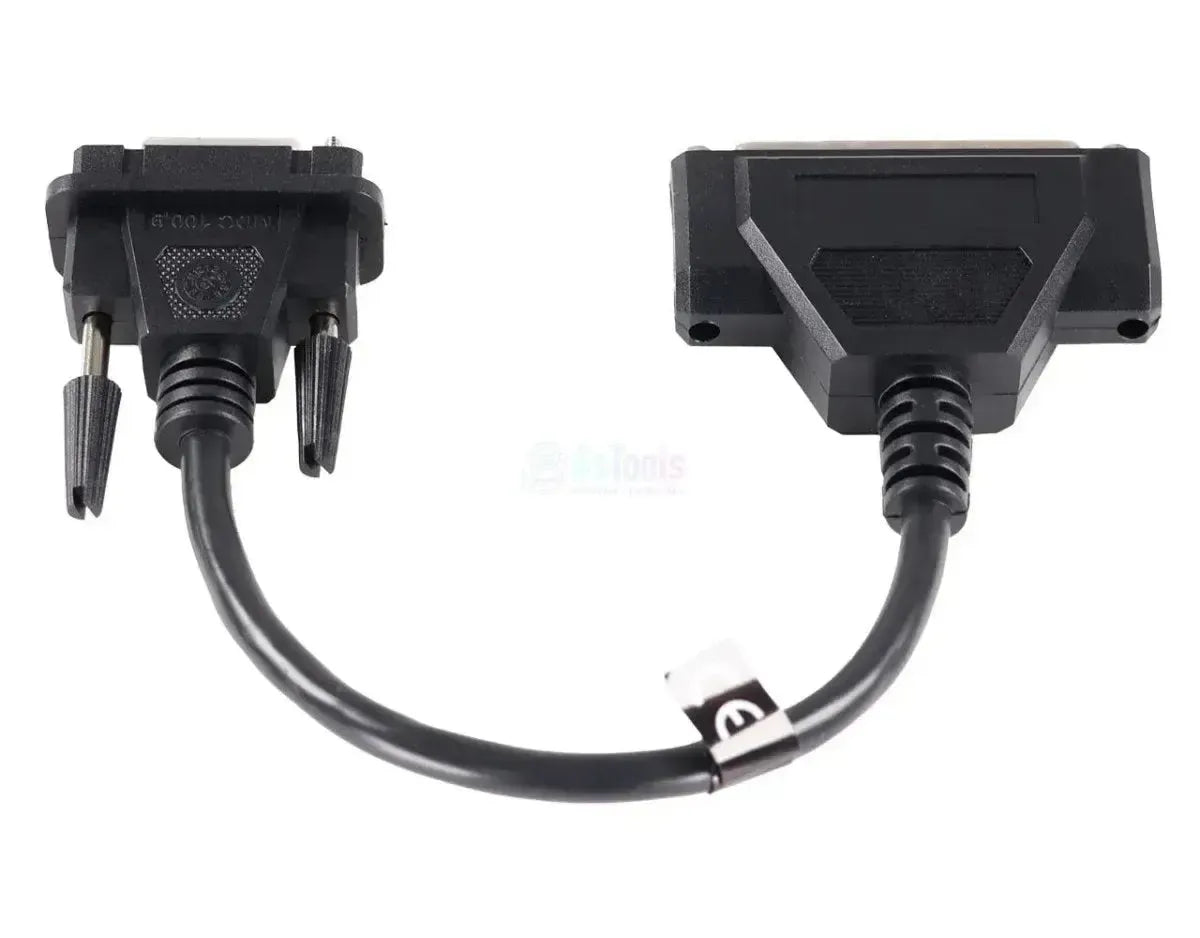

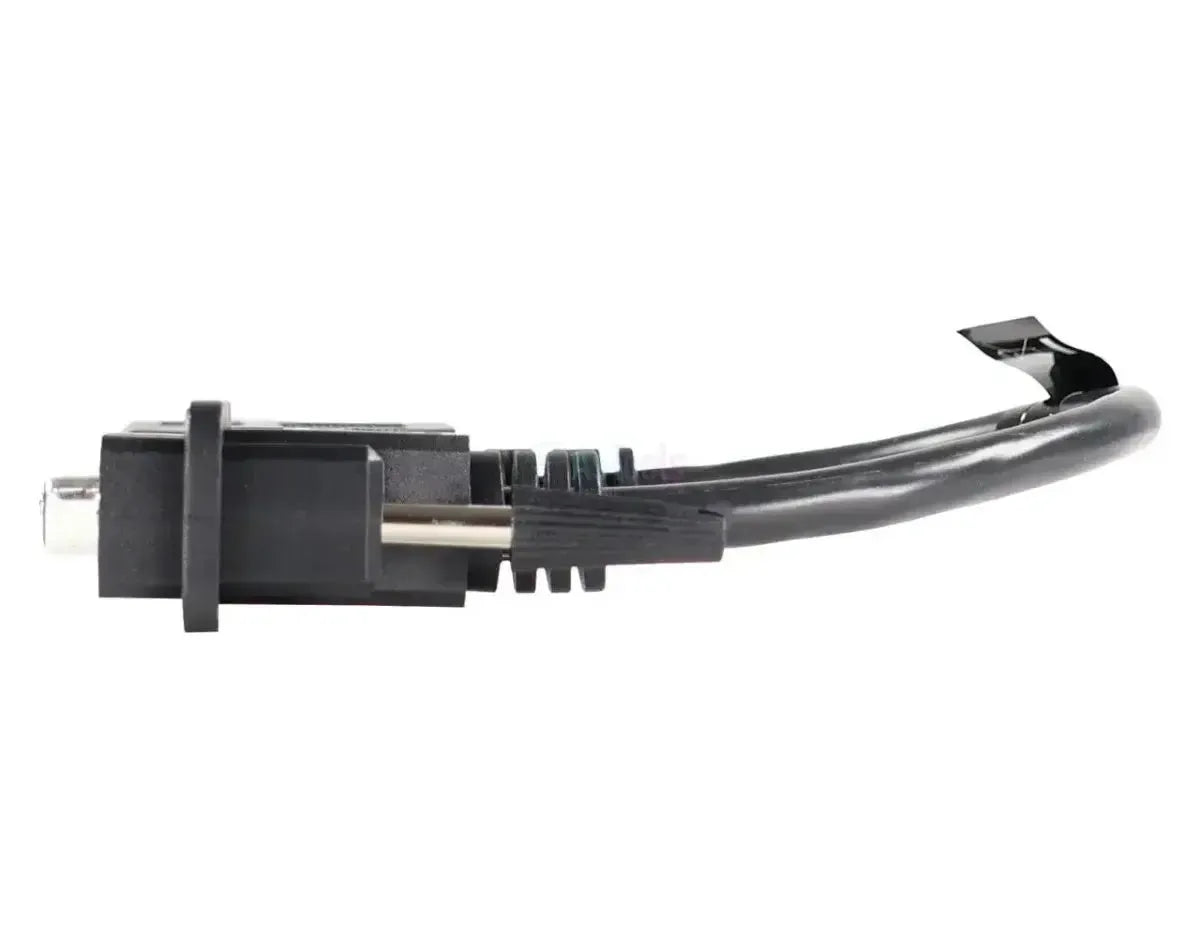

De Jaltest MDC100.9 is de adapterkabel tussen de 26-polige Sub-D van de Jaltest Link V9 en de 37-polige Sub-D van een eerdere uitvoering van de Jaltest ETM. Het is een korte kabel van 28 tot 30 cm met aan de ene zijde een smalle 26-polige bus met de contacten in drie rijen, en aan de andere zijde een bredere 37-polige bus met de contacten in twee rijen. Beide zijden zijn vrouwelijk en hebben schroefbouten.

U sluit hem niet op een voertuig aan, maar tussen de interface en de testmodule. Bent u met een bestaande ETM overgestapt op de Link V9, dan blijft de testmodule met deze kabel gewoon in gebruik. Daarnaast heeft u de ETM zelf nodig, de testkabel voor het onderdeel dat u doormeet, een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Verbindt de 26-polige Sub-D van de Link V9 met de 37-polige Sub-D van een eerdere ETM-uitvoering.
✔Uw bestaande ETM werkt door op de Link V9, zodat u de testmodule niet hoeft te vervangen.
✔De ETM neemt via deze verbinding de rol van de regeleenheid over en praat rechtstreeks met het component.
✔De volledige doormeting van een EBS-modulator en de End of Line-test blijven beschikbaar.

AANDACHTSPUNTEN

✕Een adapter binnen de ETM-opstelling; u heeft er de ETM en de testkabel voor het component bij nodig, MDC02 tot en met MDC14.
✕Bij de ETM-interface voor de Link V9 (70001007) is deze kabel overbodig.
✕De ETM draait alleen met een ETM-licentie en een lopende CV- of Modular-licentie.
✕De ETM is niet beschikbaar voor de Jaltest-handhelds; u werkt met een pc of laptop.

Toepassingen en functionaliteiten

Deze kabel maakt een eerdere ETM opnieuw aansluitbaar op de Jaltest Link V9. Met de ETM test u daarna een onderdeel los van de rest van de installatie.

Wat de kabel verbindt

  • Kant van de Link: 26-polige Sub-D, drie rijen.
  • Kant van de ETM: 37-polige Sub-D, twee rijen.
  • Toepassing: Eerdere ETM aan de Link V9.

Wat u kunt doen

  • Geïsoleerd testen: ETM als regeleenheid.
  • Storing afbakenen: Werkt het onderdeel of niet.
  • EBS-modulator: Volledig doormeten.
  • End of Line-test: Goede werking bevestigen.

Zo gebruikt u hem

  1. Aansluiting controleren: Kijk of uw ETM een 37-polige Sub-D heeft.
  2. Link koppelen: Schroef de 26-polige kant op de Link V9.
  3. ETM koppelen: Schroef de 37-polige kant op de ETM.
  4. Testkabel aansluiten: Sluit de MDC-testkabel op het onderdeel aan.
  5. Testen: Start de ETM-test in Jaltest op de pc.

Compatibele toestellen en toepassingen

Bepalend is de aansluiting op uw ETM. Zit er een 37-polige Sub-D op de ETM en een 26-polige Sub-D op de Link, dan is deze kabel de schakel daartussen. Hieronder staat wat de complete opstelling nodig heeft.

Benodigde onderdelen:

  • Jaltest ETM: Een eerdere uitvoering, met 37-polige Sub-D.
  • Jaltest Link V9: De interface waarop u de ETM aansluit.
  • Testkabel: MDC02 tot en met MDC14, per onderdeel.

Licenties:

  • ETM-licentie: Zonder die licentie start de ETM niet; de jaarlijkse verlenging heeft referentie 29701.
  • Softwarelicentie: Een lopende CV- of Modular-licentie.
💡
Goed om te weten: Zit er op uw ETM een 37-polige Sub-D en op uw Link een 26-polige Sub-D, dan heeft u deze kabel nodig. Bij de ETM-interface voor de Link V9 (70001007) niet. Kijk eerst welke aansluiting op uw ETM zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC100.9) | ETM 26-pins DB26 - 37-pins Sub-D Verloopkabel | Interface

Technische specificaties

Algemeen

De fabrikant van de kabel of set. Zo weet je dat het past bij je Jaltest-apparatuur.Merk
Jaltest (Cojali)
Wat voor onderdeel het is: een testkabel voor een onderdeel, een adapter, een interfacekabel of een complete set.Soort artikel
Adapterkabel
Met welke versie van de Jaltest Link de kabel werkt. Kies de versie die je zelf in de werkplaats hebt.Geschikt voor Jaltest Link
  • Jaltest Link V9

Aansluitingen

De stekker waarmee de kabel op de Jaltest ETM of Link aansluit. Die moet passen bij je apparaat.Aansluiting interfacezijde
26-polige Sub-D, vrouwelijk (naar de Jaltest Link V9)

Licentie

Welke Jaltest-licentie je moet hebben om de ETM met deze kabel te gebruiken. Zonder de juiste licentie werkt het niet.Benodigde softwarelicentie
  • CV
  • Modular
Of deze kabel al in de ETM-kit zit. Is dat niet zo, dan koop je hem los als aanvulling.Onderdeel van de ETM-kit

Afmetingen

Hoe lang de kabel is. Een langere kabel geeft meer ruimte om bij het onderdeel te komen.Kabellengte
28 tot 30 cm
Referentienummer
MDC100.9
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor 1 jaar)

Overige specificaties

Toepassing
Verbinding tussen een eerdere ETM-versie en de Jaltest Link V9
Aansluiting machinezijde
37-polige Sub-D, vrouwelijk (naar de Jaltest ETM)
Onderdeel van kabelset
Nee, aanvullende ETM-kabel
Niet beschikbaar voor
De Jaltest-handhelds
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
