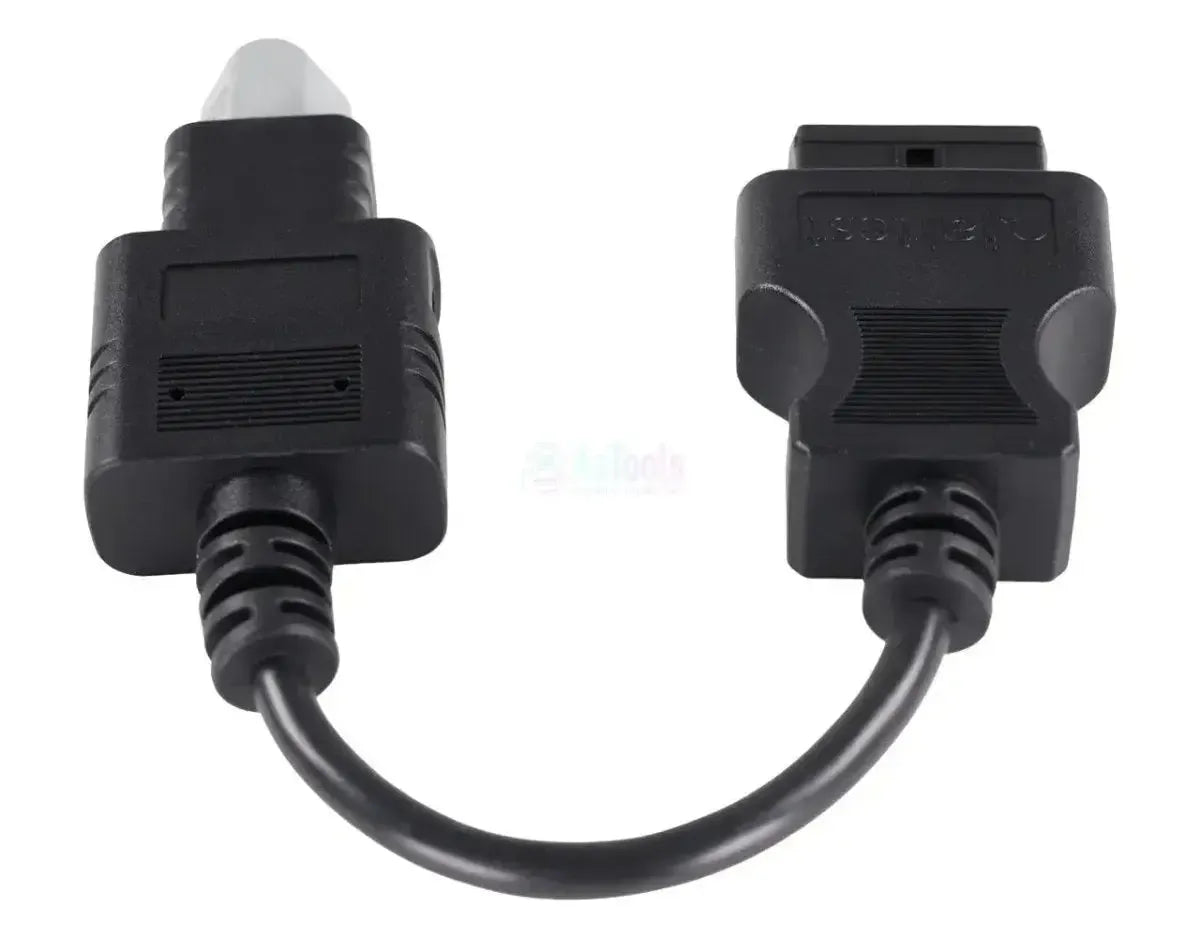

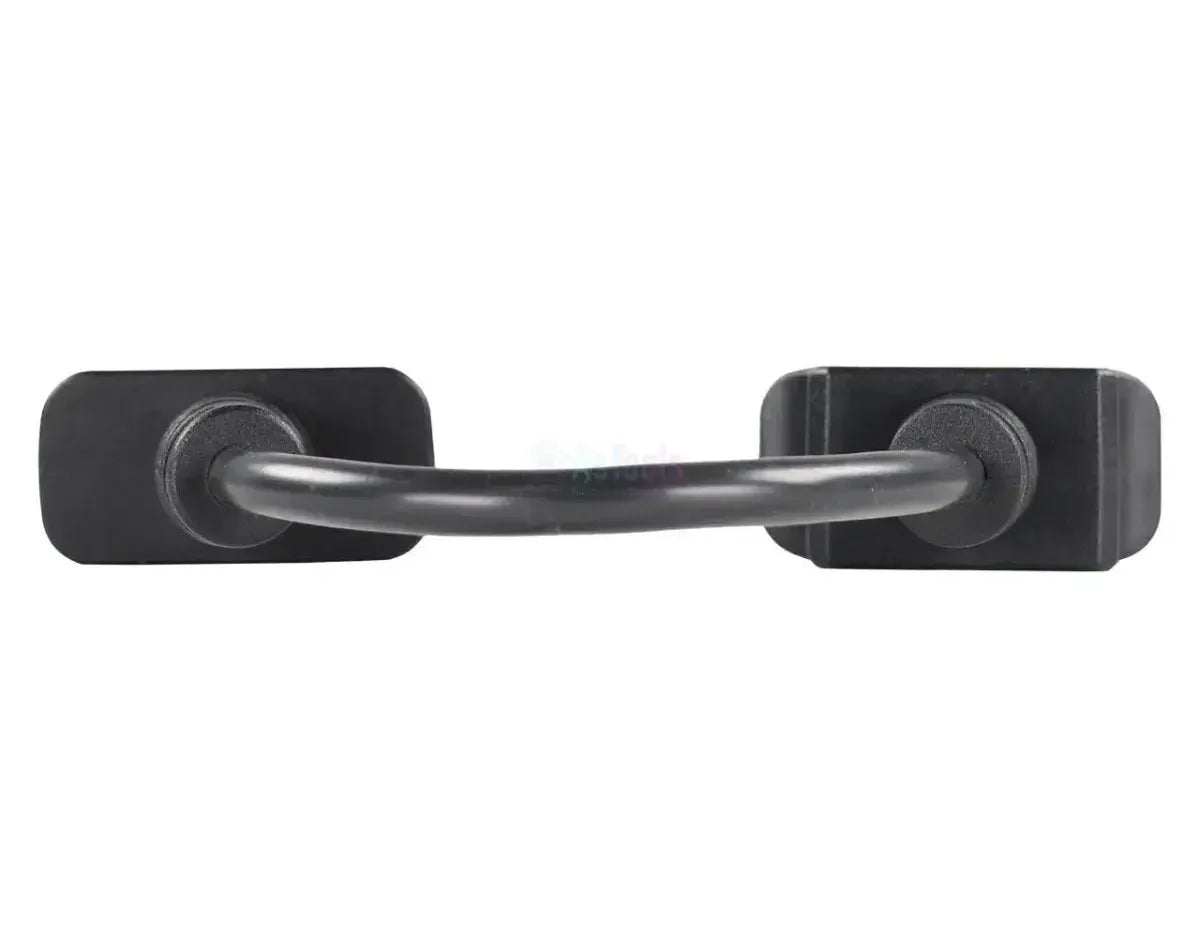

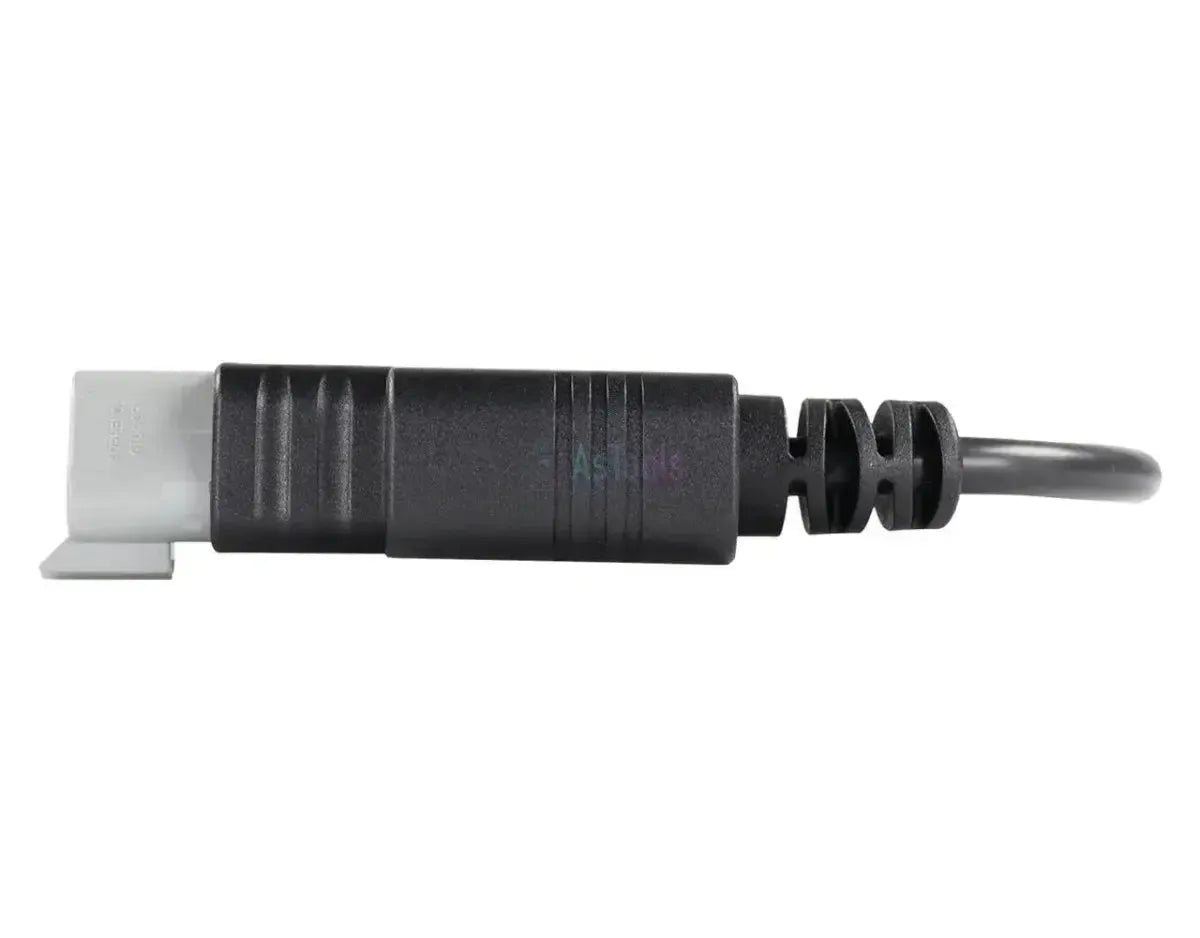

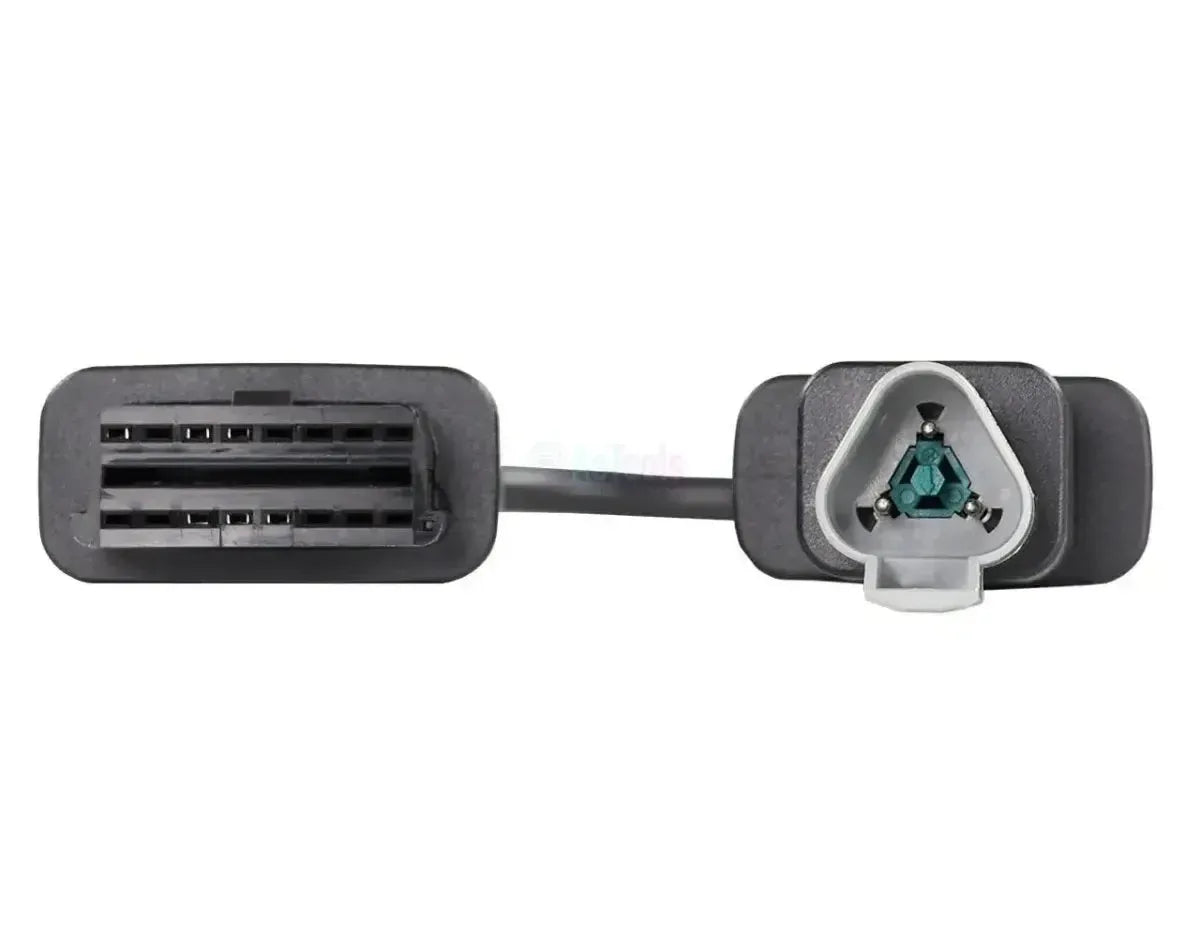

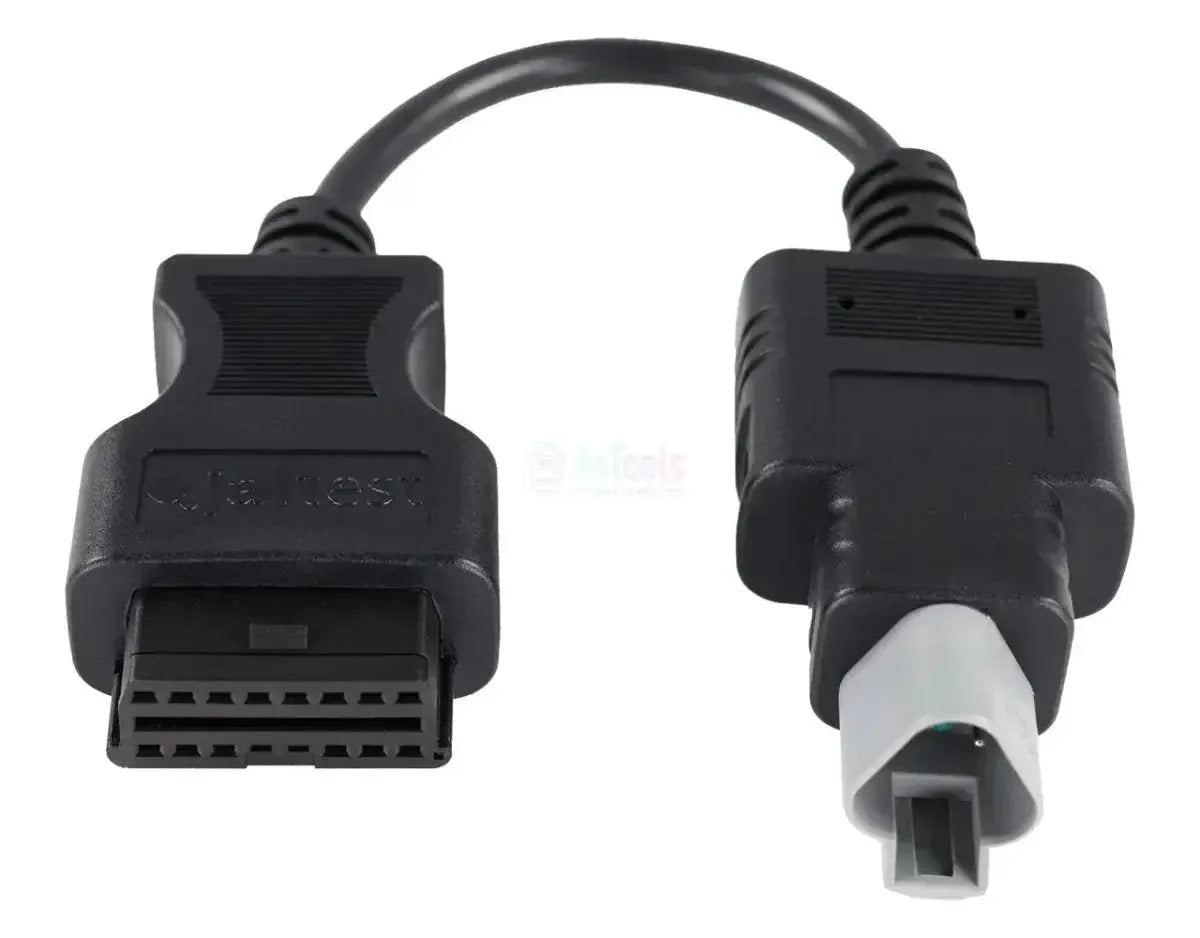

De Jaltest JDC609A is de diagnosekabel voor Evinrude-buitenboordmotoren met de merkeigen 3-pins stekker. Aan de motorzijde zit een grijze 3-pins stekker in een zwart verdeelhuis; aan de interfacezijde eindigt de kabel op de 16-pins OBD2-koppeling van uw Jaltest-diagnosekabel. Uit hetzelfde verdeelhuis loopt een voedingstak met een rode en een zwarte draad en accuklemmen, waarmee u de verbinding van de boordaccu voedt.
Met deze verbinding leest de Jaltest-software de motorregeling en de bedieningselektronica uit: De ECM van de EFI-motoren uit 1999-2001, de EMM van de FICHT RAM- en E-TEC-motoren, de EMM G2 van de E-TEC G2 en de EST, de gas- en schakelbediening van die G2. Op de motorregelingen krijgt u alle functies tot en met parameters, kalibratie en reset; bij de EST ontbreken de live data. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Evinrude-buitenboordmotor en, op de nieuwste generatie, de gas- en schakelbediening. Welke eenheid u aantreft, hangt af van de motorgeneratie: ECM bij de EFI-blokken, EMM bij FICHT RAM en E-TEC, EMM G2 bij de E-TEC G2.
Regeleenheden die u kunt benaderen
- EMM: FICHT RAM en E-TEC, alle functies.
- EMM G2: E-TEC G2, alle functies.
- ECM: EFI-motoren 1999-2001.
- EST: Gas en schakelen, E-TEC G2.
Wat u kunt doen
- Foutcodes: Lezen, met omschrijving.
- Meetwaarden: Live volgen bij draaiende motor.
- Componenten: Onder meer een cilinderbalanstest.
- Parameters: Configuraties instellen.
- Kalibratie: Procedures uitvoeren.
- Reset: Op de motorregelingen.
Zo gebruikt u hem
- Stekker zoeken: Grijze 3-pins stekker bij de motor.
- Voeding: Zet de accuklemmen op de boordaccu.
- Aansluiten: Steek de JDC609A op de stekker.
- Link koppelen: Op de Link V9 via de JDC100B.
- Uitlezen: Kies Evinrude en de motorserie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Evinrude-buitenboordmotor met de 3-pins diagnoseaansluiting. Evinrude hield die aansluiting over drie motorgeneraties aan, van de EFI-blokken uit 1999 tot en met de E-TEC G2. Herkenbaar is de grijze stekker met drie pennen in het zwarte huis.
Evinrude:
- EFI-serie: 40 EFI, 50 EFI en 70 EFI [1999-2001].
- FICHT RAM-serie: FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 en 250.
- E-TEC-serie: E-TEC 15 t/m E-TEC 300, inclusief de HO-uitvoeringen (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO en 250 HO).
- E-TEC G2-serie: E-TEC G2 150 t/m G2 300, inclusief de HO-uitvoeringen.
Verpakkingsinhoud
- 1x Jaltest (JDC609A) | Evinrude 3-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- Marine vaartuigen
Aansluitingen
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je onderdelen zelf kunt laten werken vanuit het apparaat. Zo zie je of de storing bij het onderdeel of de bedrading zit.Componenten aansturen
- Ja
- Of je instellingen van de regeleenheid kunt aanpassen. Nodig na vervanging of om het gedrag van een systeem te wijzigen.Parameters instellen
- Ja
- Of je onderdelen of sensoren opnieuw kunt afstellen. Vaak nodig nadat een onderdeel is vervangen.Kalibraties uitvoeren
- Ja
Gebruik
- In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
- Marine-kabelset vessel, Marine-kabelset buitenboord
- Referentienummer
- JDC609A
- Regeleenheden
- EMM, EMM G2, ECM, EST
- Nodig om te gebruiken
- Jaltest Link en een actieve licentie voor Jaltest Marine
Overige specificaties
- Toepassing
- Evinrude buitenboordmotoren met 3-pins diagnoseaansluiting
- Aansluiting motorzijde
- 3-pins grijze stekker in zwart verdeelhuis, met aparte voedingstak met accuklemmen
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en buitenboord (70002025)
- Interface
- Jaltest Link V8.1
- Vereiste verlengkabel
- JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
