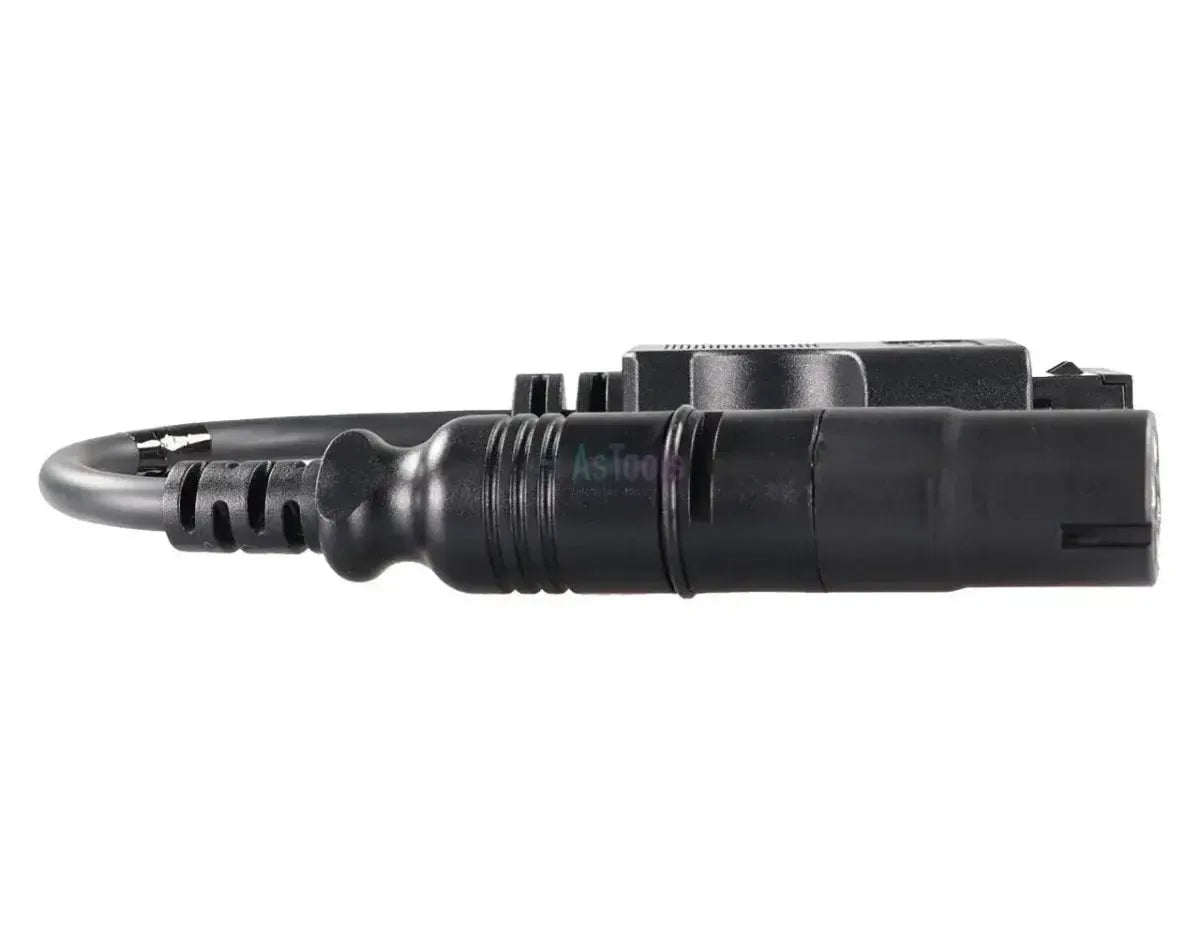

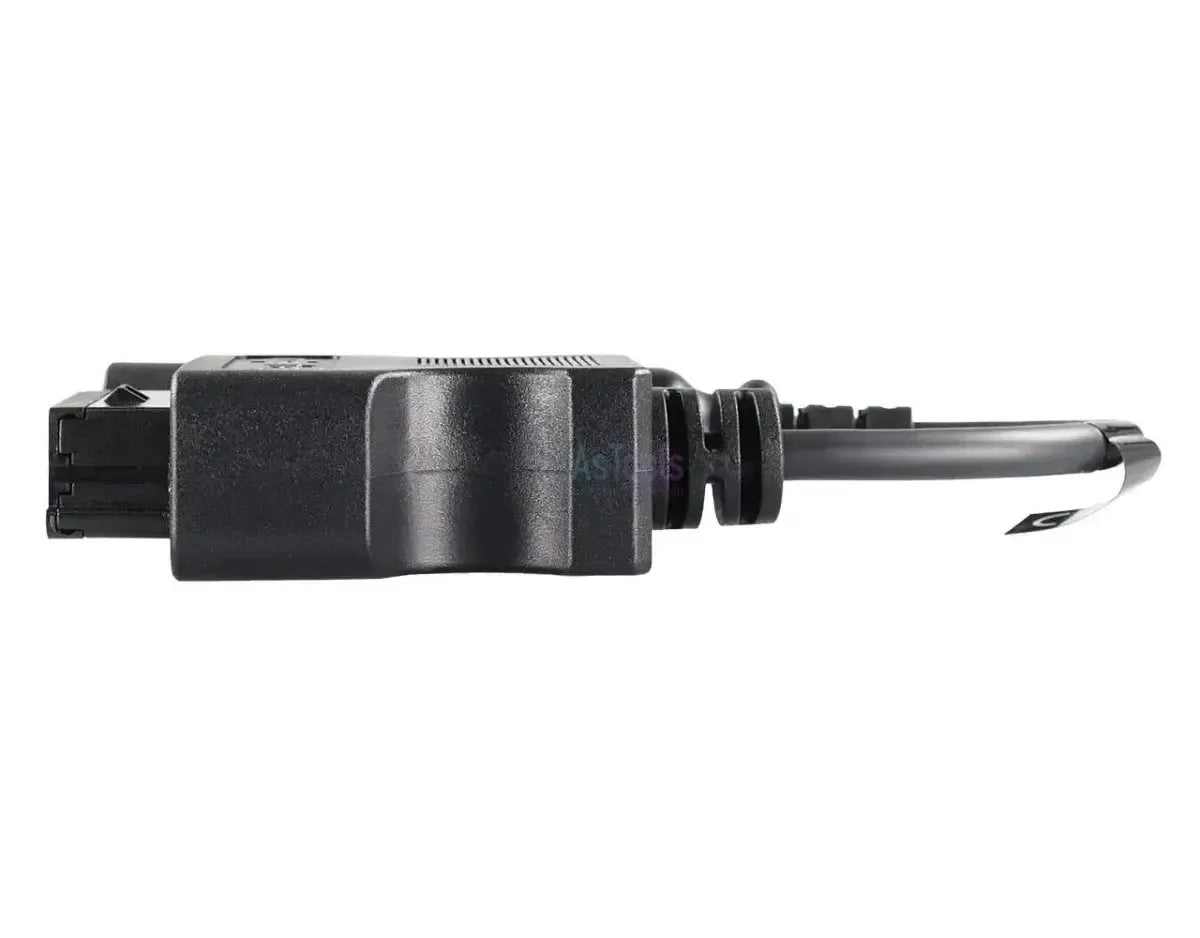

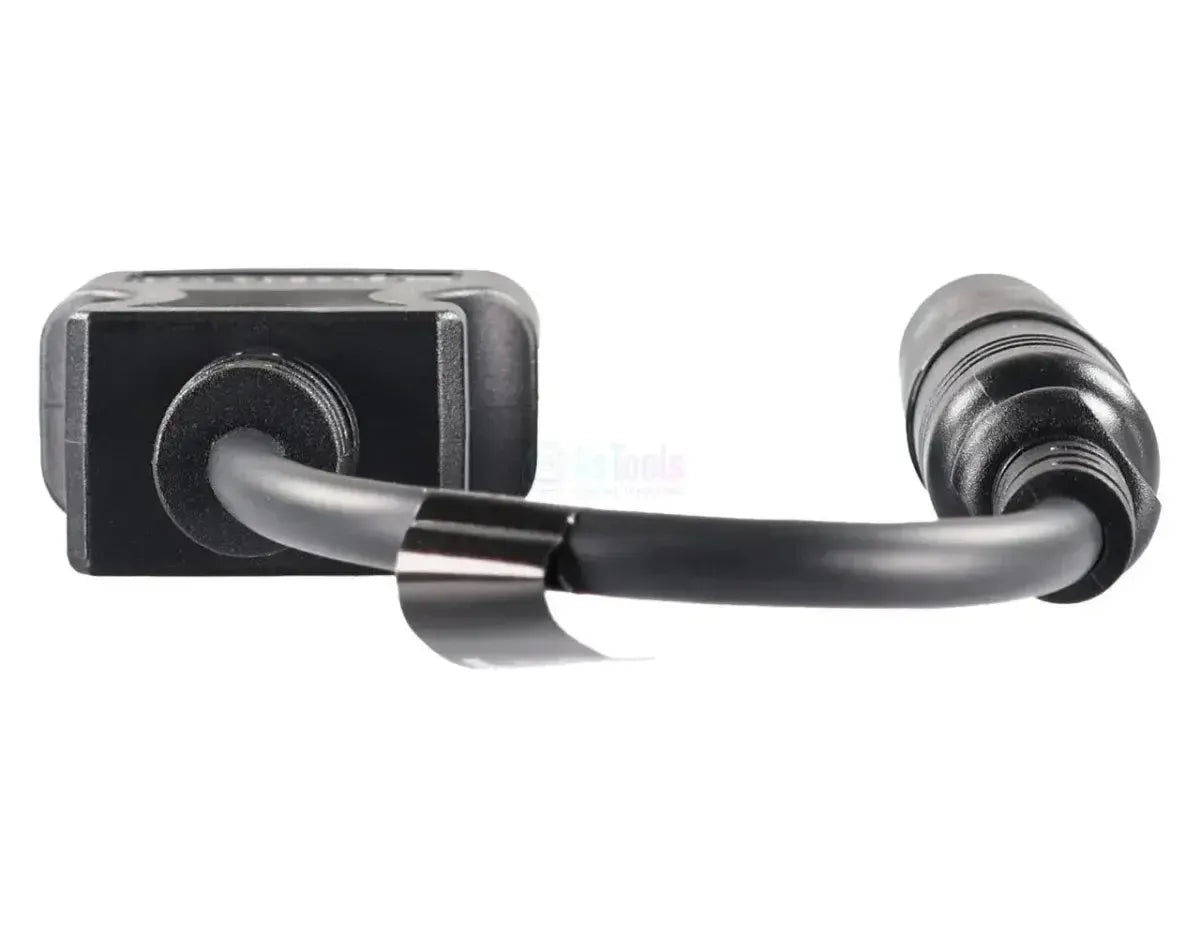

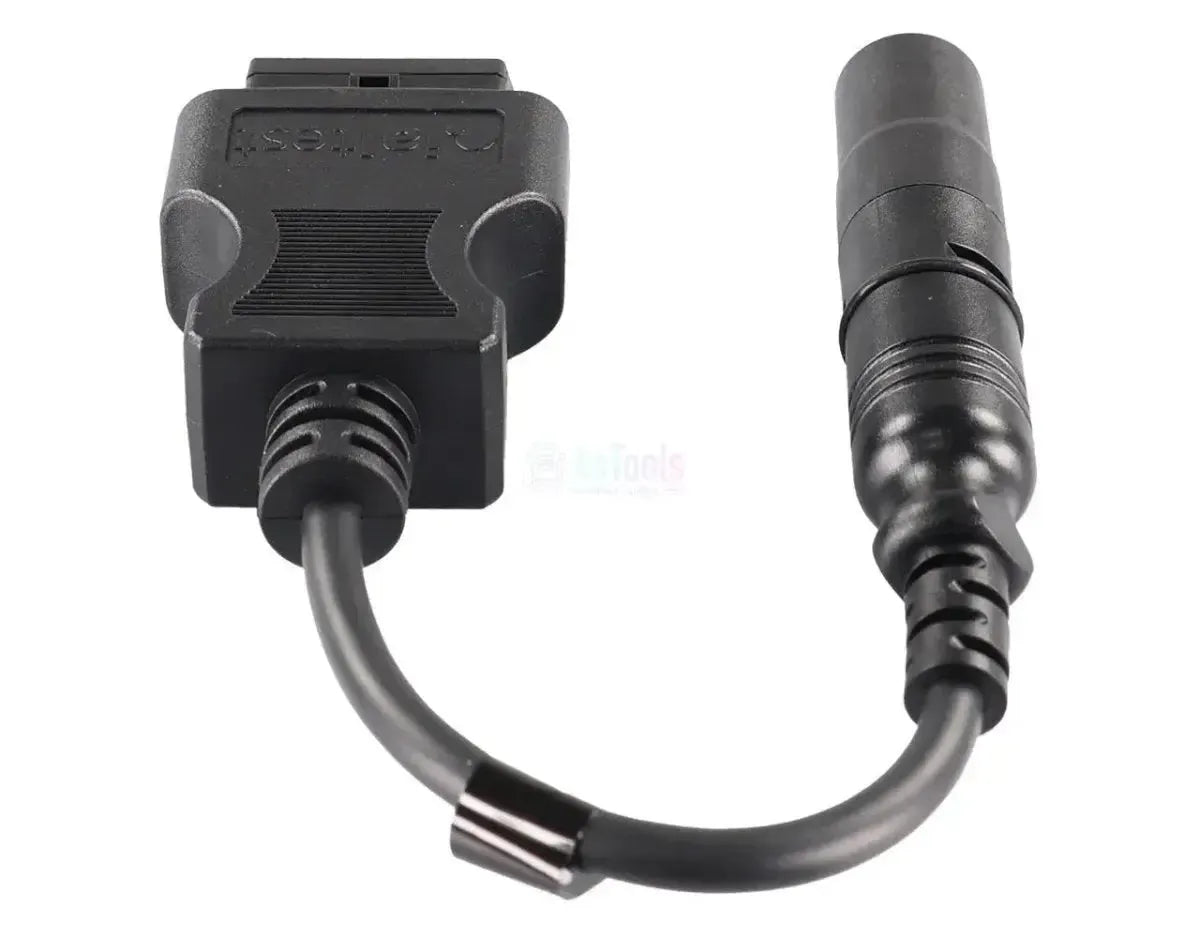

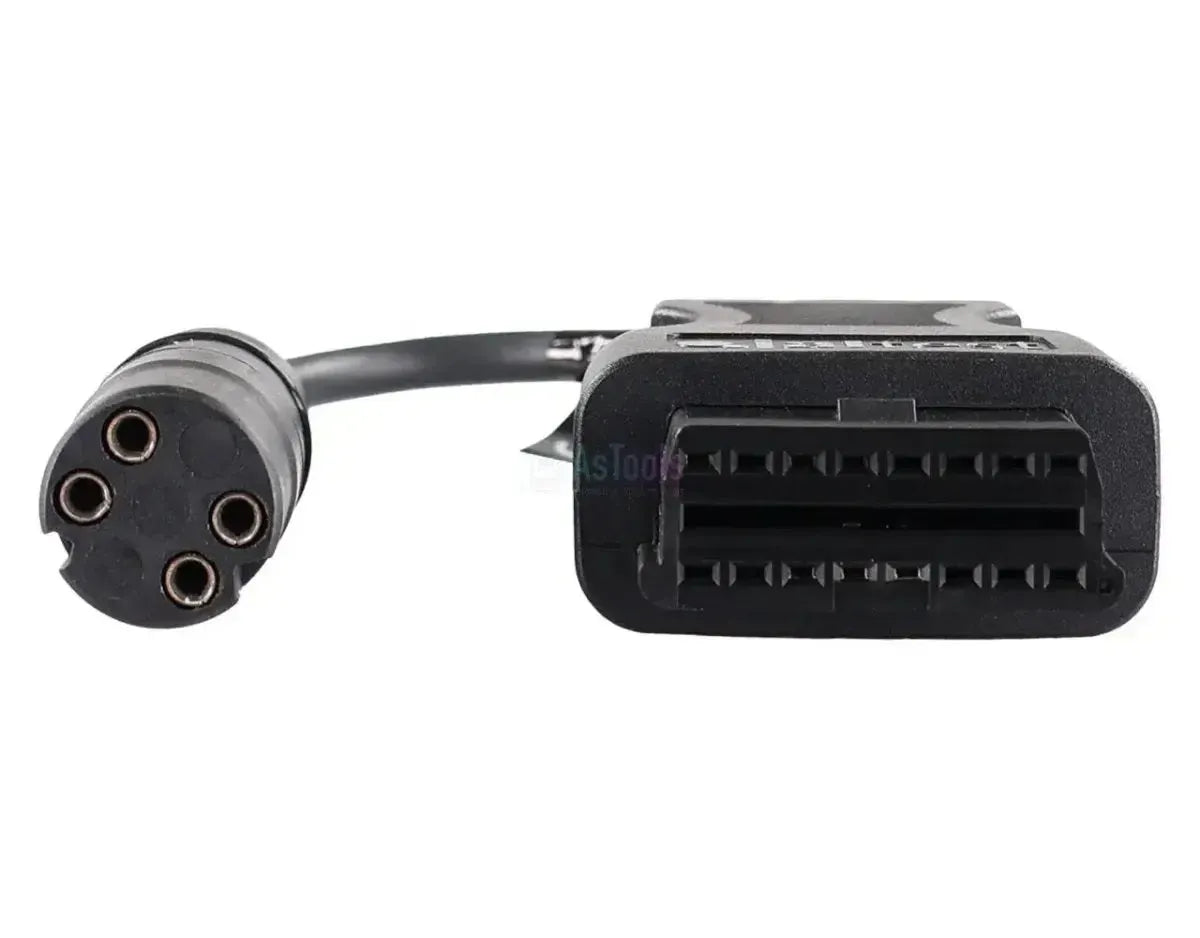

De Jaltest JDC108A koppelt de 4-pins diagnoseaansluiting van de Haldex-regeleenheden EB+/TRS en TPMS aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de trailerzijde zit een ronde zwarte stekker met vier bussen in een vierkant. Het snoer is 28 tot 30 cm lang.
Met deze verbinding leest de Jaltest-software twee systemen op dezelfde stekker uit. Bij de remregeling EB+/TRS leest u foutcodes en meetwaarden, stuurt u componenten aan en stelt u parameters in. Bij de bandenspanningscontrole blijft het bij foutcodes. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software twee Haldex-eenheden op de oplegger of aanhanger: De remregeling en de bandenspanningscontrole. Wat u per eenheid kunt doen verschilt, want alleen bij EB+/TRS gaat de dekking verder dan uitlezen.
Regeleenheden die u kunt benaderen
- EB+/TRS: Remregeling trailer, volledige functies.
- Haldex TPMS: Bandenspanningscontrole, foutcodes.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Componenten: EB+/TRS-onderdelen aansturen.
- Parameters: EB+/TRS-configuratie aanpassen.
- TPMS: Foutcodes van het systeem opvragen.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 4-polige aansluiting met bussen.
- Aansluiten: Steek de JDC108A op de aansluiting.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest-kabel.
- Spanning: Zorg dat de trailer spanning heeft.
- Uitlezen: Kies Haldex en het systeem in Jaltest.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op elke oplegger of aanhanger waar de Haldex EB+/TRS-eenheid of de bandenspanningscontrole uitkomt op een ronde 4-polige aansluiting met bussen. Voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze stekker ook op recentere opleggers in gebruik blijft.
Haldex:
- EB+/TRS: De elektronische remregeling, met de meeste functies van de twee.
- TPMS: De bandenspanningscontrole op dezelfde stekker, beperkt tot foutcodes.
Afbakening:
- Chassismerk: Niet bepalend; de kabel volgt de Haldex-eenheid op het chassis.
- Ronde 4-polige stekker met pennen: Daarvoor is JDC102A de juiste kabel.
Verpakkingsinhoud
- 1x Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-pins OBD - 16-pins OBD2 Verloopkabel | Trailer
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- CV bedrijfsvoertuigen
- Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Trailer
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 4-pins OBD
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Gebruik
- In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
- Trailer-kabelset
- Referentienummer
- JDC108A
- Regeleenheden
- Haldex EB+/TRS, Haldex TPMS
- Nodig om te gebruiken
- Jaltest Link en een actieve licentie voor Jaltest CV
Overige specificaties
- Toepassing
- Haldex EB+/TRS remregeling en Haldex bandenspanningscontrole (TPMS)
- Onderdeel van kabelset
- Trailer-kabelset (70002024)
