Jaltest  |  SKU: JDC219A

Jaltest (JDC219A) Isuzu 20-pins OBD1 - 16-pins OBD2 Verloopkabel | Vrachtwagen

€168,95 incl.
€139,63 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

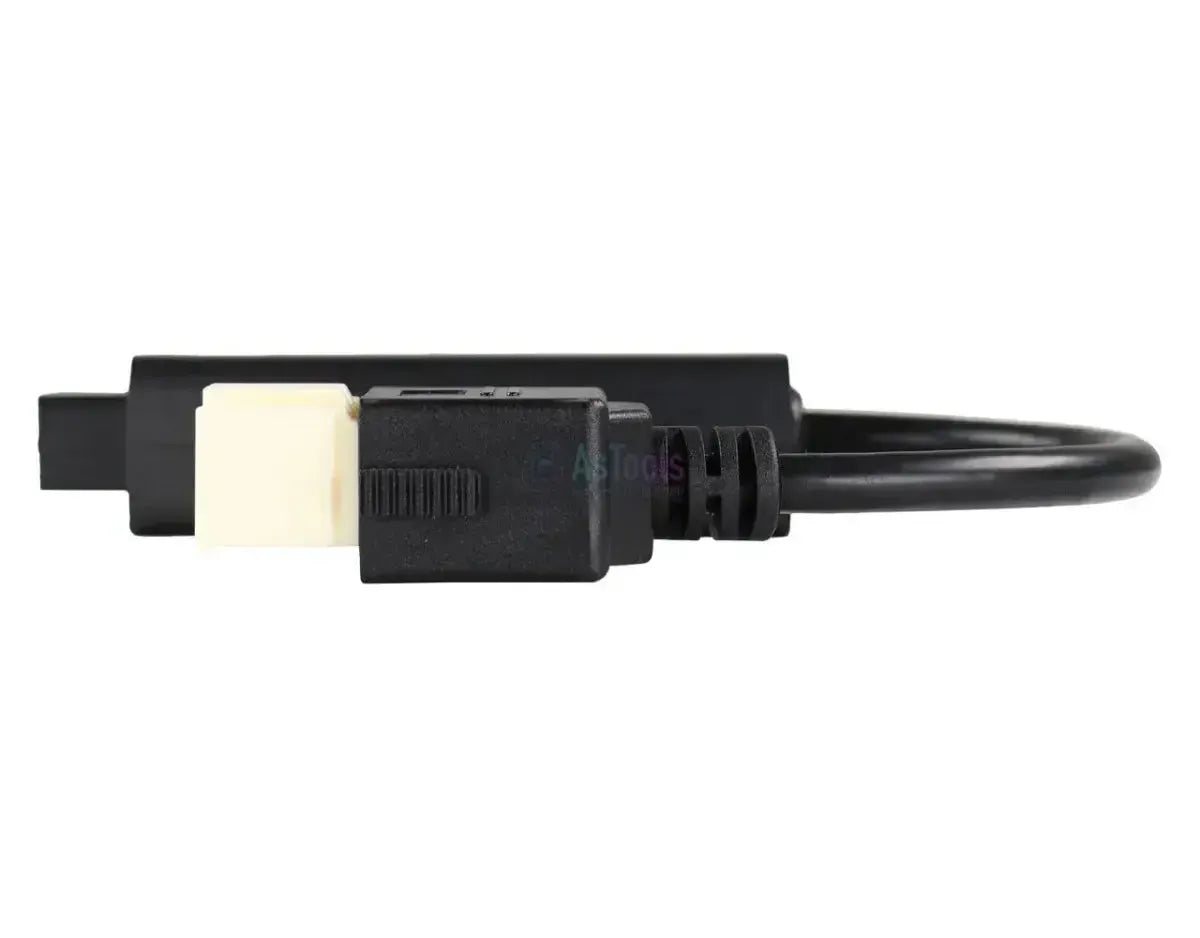

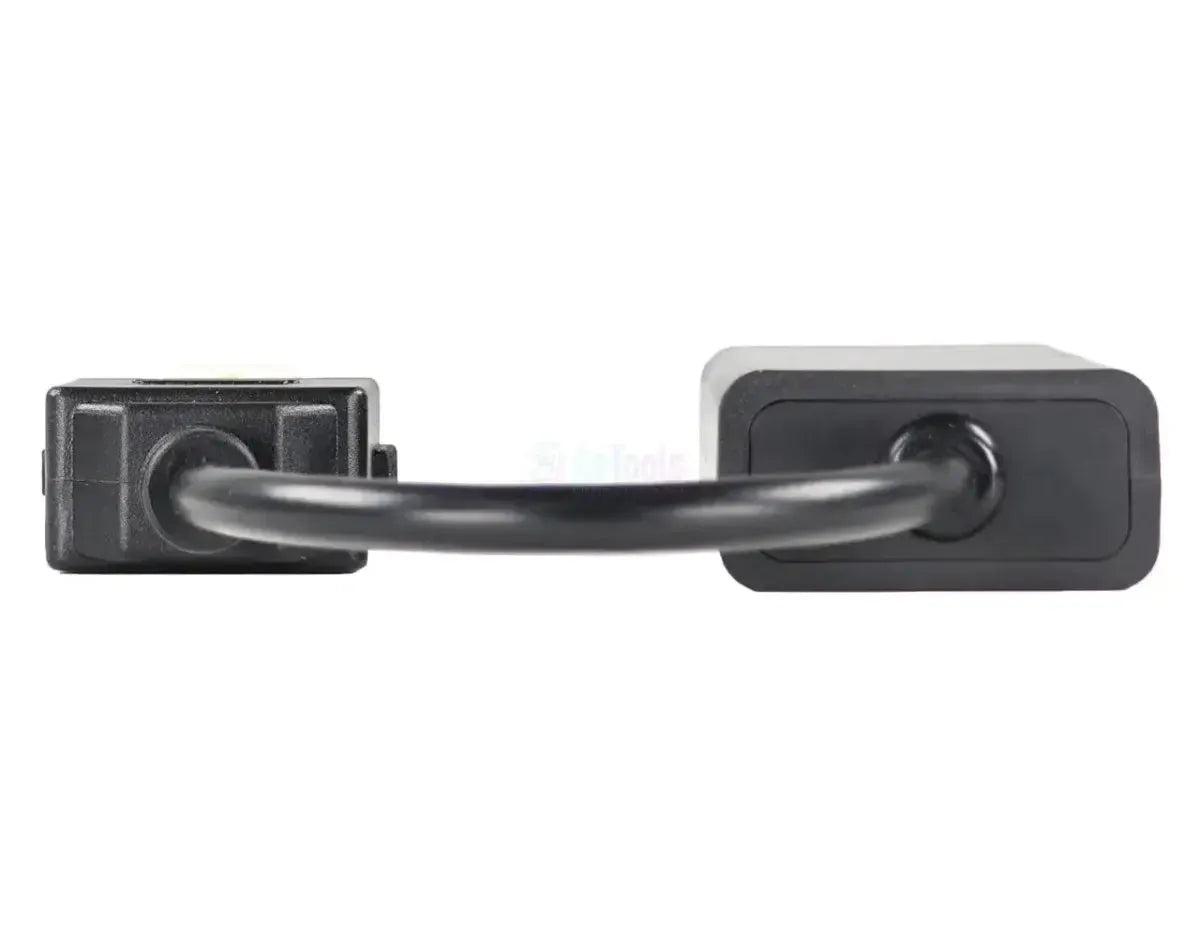

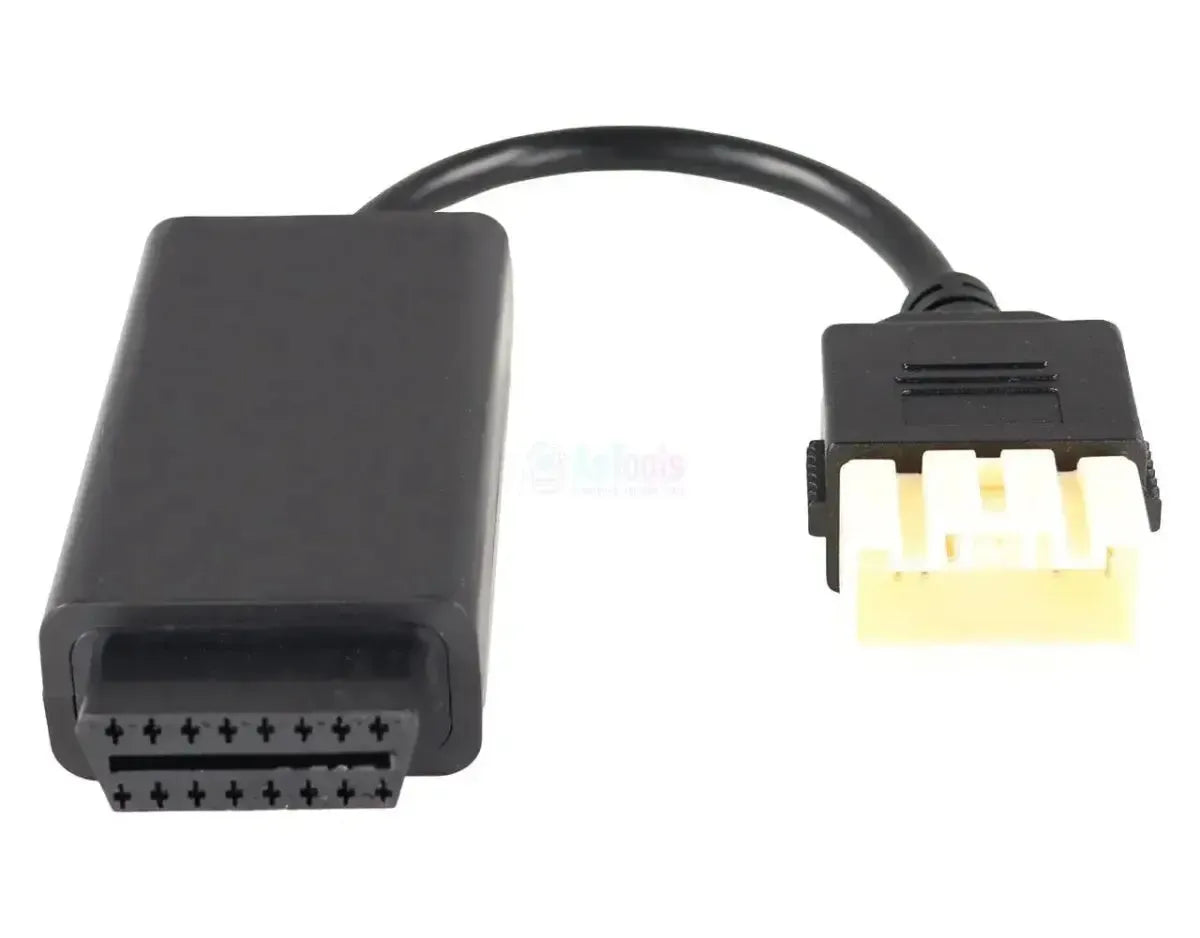

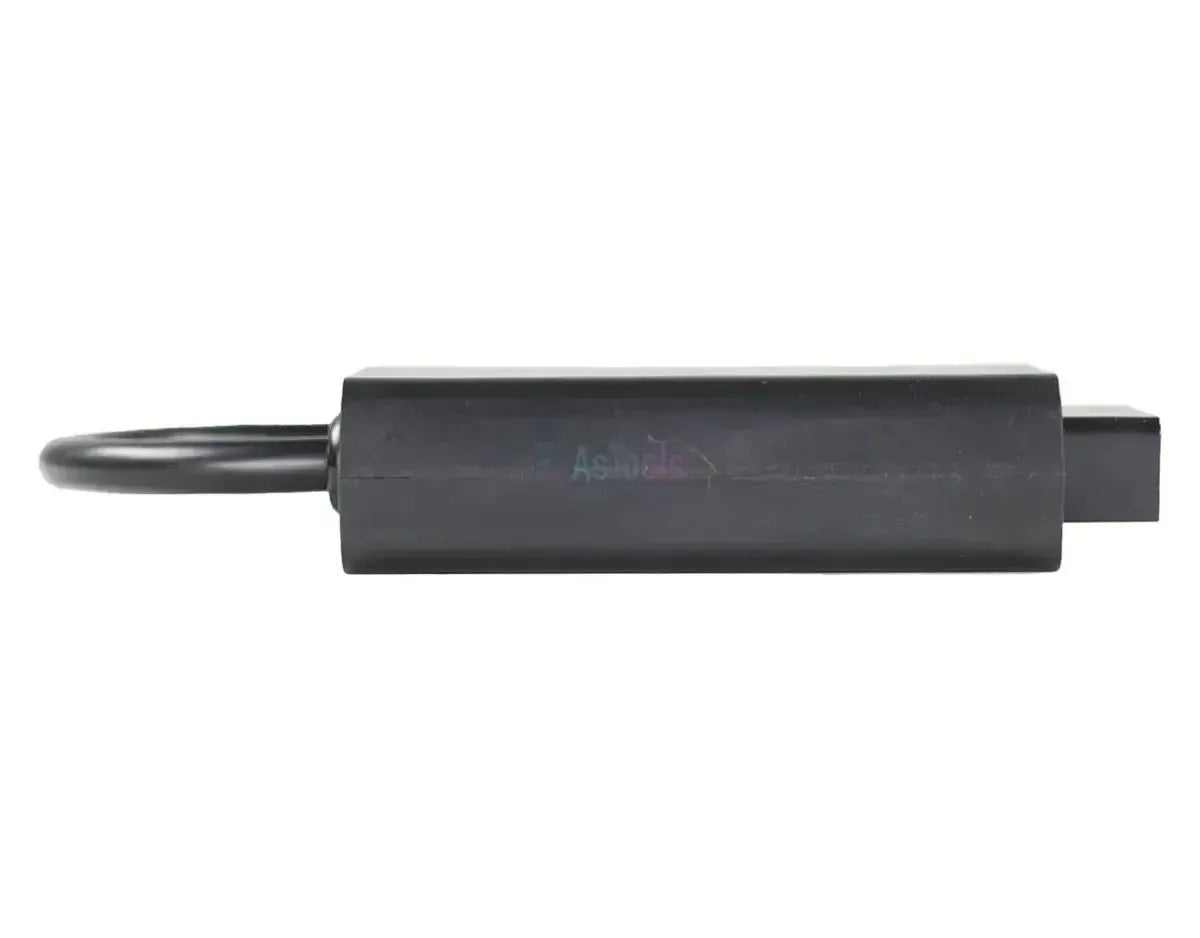

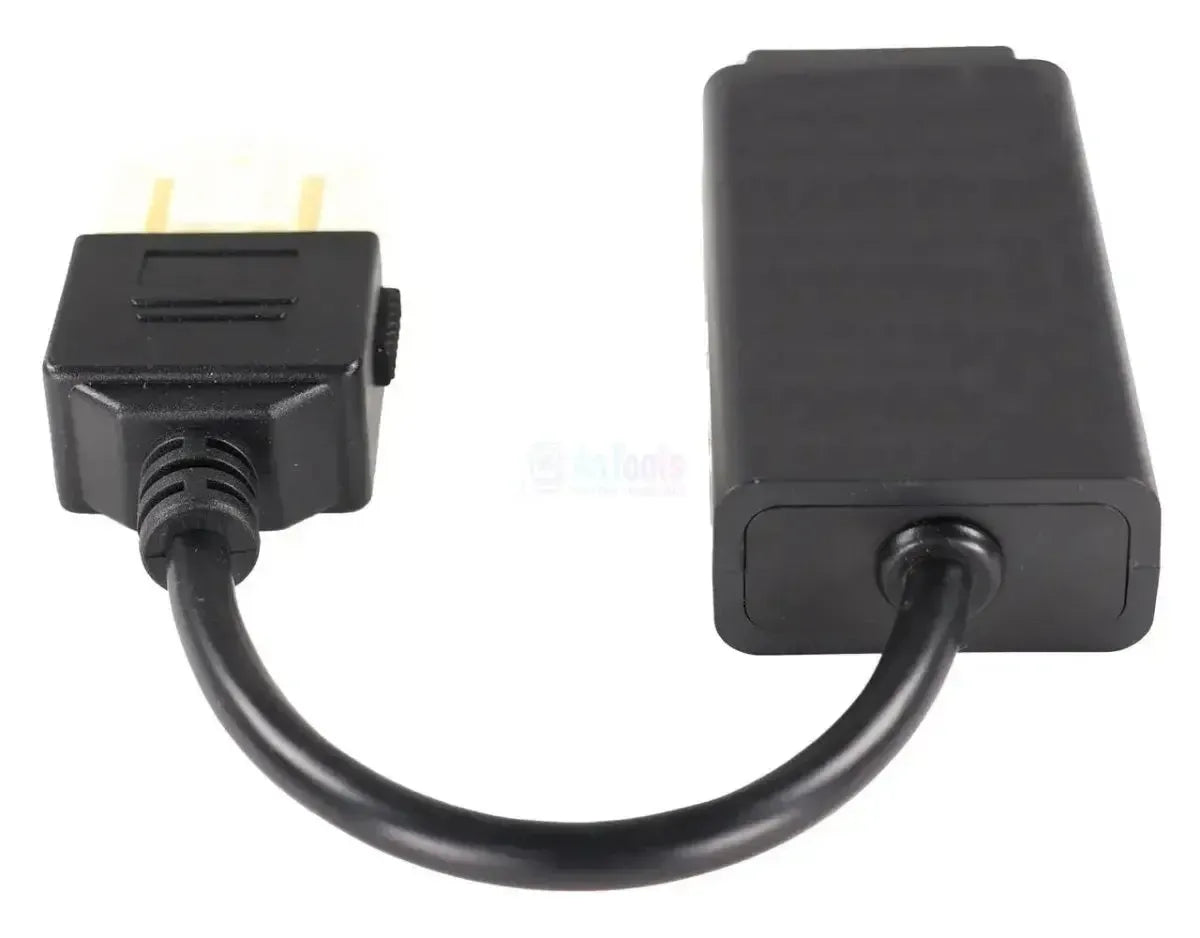

De Jaltest JDC219A verbindt de 20-polige diagnoseaansluiting van oudere Isuzu-vrachtwagens met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een brede zwarte stekkerschaal met een crèmekleurige houder en twee rijen vergulde pennen; aan de interfacezijde een OBD2-aansluiting in een vlak rechthoekig huis.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden achter de aansluiting: Foutcodes lezen en wissen, meetwaarden bekijken, componenten aansturen en kalibraties uitvoeren waar het systeem dat toelaat. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder de module Jaltest CV.

PLUSPUNTEN

✔Maakt de 20-polige Isuzu-aansluiting bereikbaar voor de Jaltest Link, zodat u oudere Isuzu-vrachtwagens met hetzelfde toestel uitleest als de rest van het wagenpark.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus ook na een overstap op de nieuwere interface.
✔De brede zwarte schaal met crèmekleurige houder is op het oog direct te onderscheiden van de kleine witte 3-polige Isuzu-stekker.
✔Het snoer is 28 tot 30 cm lang, zodat de verbinding compact blijft bij de aansluiting.

AANDACHTSPUNTEN

✕Alleen voor de 20-polige aansluiting; voor de kleine witte 3-polige Isuzu-stekker is JDC218A de juiste kabel.
✕Welke regeleenheden achter de aansluiting liggen, verschilt per model, motorcode en bouwjaar.
✕Vrachtwagens vanaf de Euro IV-overgang hebben de 16-pins OBD2-aansluiting; daar heeft u deze kabel niet voor nodig.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest CV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die oudere Isuzu-vrachtwagens met de Jaltest Link uitlezen. Bij oudere modellen in de Jaltest-dekking, zoals de N-serie met de 4HL1-motor, komen de onderstaande regeleenheden voor; welke er achter de 20-polige aansluiting liggen, hangt af van het voertuig.

Regeleenheden die u kunt benaderen

  • Motorregeling: Electronic Diesel Control, common rail.
  • Remsysteem: ABS/ASR Hydraulic.
  • Airbag: SRS, Supplemental Restraint System.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Componenten: Onderdelen aansturen en testen.
  • Parameters: Instellingen naar de regeleenheid schrijven.
  • Kalibraties: Waar Jaltest een procedure aanbiedt.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de 20-polige aansluiting in de cabine.
  2. Aansluiten: Steek de JDC219A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Isuzu, de serie en de motorcode.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op Isuzu-vrachtwagens met de 20-polige diagnoseaansluiting, van vóór de Euro IV-overgang. Hieronder staan de Isuzu-modellen in de Jaltest CV-dekking, zonder de Euro 6-uitvoeringen; of uw exemplaar de 20-polige aansluiting heeft, ziet u aan de stekker in de cabine.

Isuzu:

  • N-serie (Elf): Motoren 4HE1-TC, 4HE1-XS, 4HJ1, 4HK1-TC, 4HL1, 4HV1, 4JH1-TC, 4JJ1-TC, 4JZ1-TC en 4KH1-TC.
  • F-serie (Forward): Motoren 4HK1-TC, 6HK1-TC, 6HL1, 6NX1-TC, 6SD1 en DB6A.
  • FX-, FY- en GX-serie: Motoren 6NX1-TC en 6UZ1.
  • H-serie: Motor 6HK1-TC.
  • C-serie, E-serie en Giga: Motoren 6NX1-TC (tot 2018), 6UV1 CNG, 6UZ1, 6WF1 en 6WG1.
  • Bouwjaren tot de Euro IV-overgang: Typegoedkeuring oktober 2005, alle registraties oktober 2006; daarna zit de 16-pins OBD2-aansluiting op de vrachtwagen.
  • De 3-polige uitvoering: Valt hierbuiten; daarvoor is JDC218A de juiste kabel.
💡

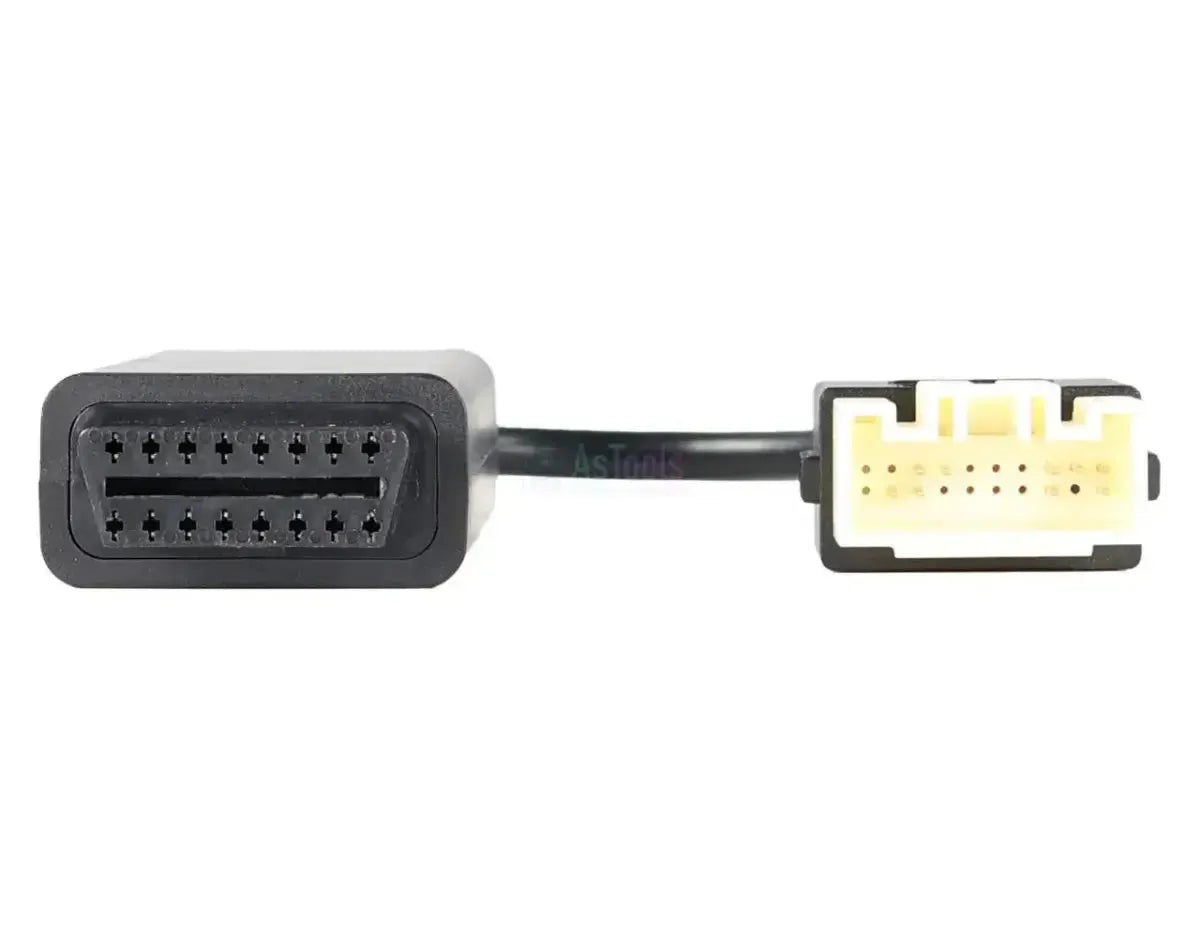

Goed om te weten: De 20-polige Isuzu-stekker herkent u aan de crèmekleurige houder in een brede zwarte schaal, met twee rijen vergulde pennen en enkele open posities in het midden. De kleine witte 3-polige stekker uit dezelfde periode hoort bij JDC218A. Bekijk de aansluiting in uw cabine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC219A) Isuzu 20-pins OBD1 - 16-pins OBD2 Verloopkabel | Vrachtwagen

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
Jaltest
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • Jaltest
Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
  • Link V8.1
  • Link V9
Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
  • CV bedrijfsvoertuigen

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
20-pins OBD1
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2

Diagnosefuncties

Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
Je kunt onderdelen zelf laten werken om te testen of ze kapot zijn. Dat scheelt zoeken.Componenten aansturen
Je kunt instellingen van regeleenheden aanpassen en kalibraties uitvoeren na reparatie of vervanging.Parameters en kalibraties

Afmetingen en gewicht

Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
30 cm
Referentienummer
JDC219A

Overige specificaties

Toepassing
Isuzu-vrachtwagens met de 20-polige diagnoseaansluiting
Regeleenheden
Volgens de Jaltest-dekking per model: motorregeling, ABS/ASR en SRS
