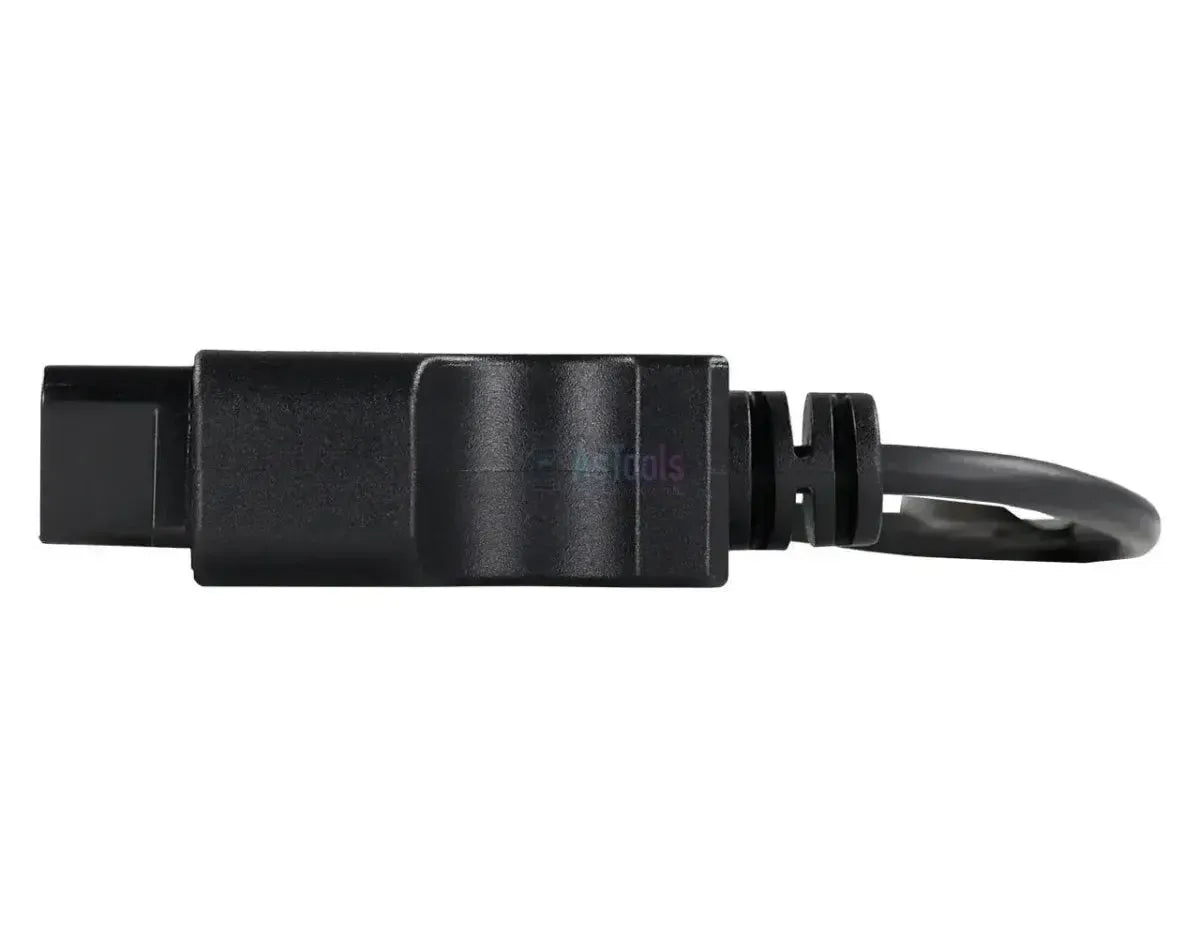

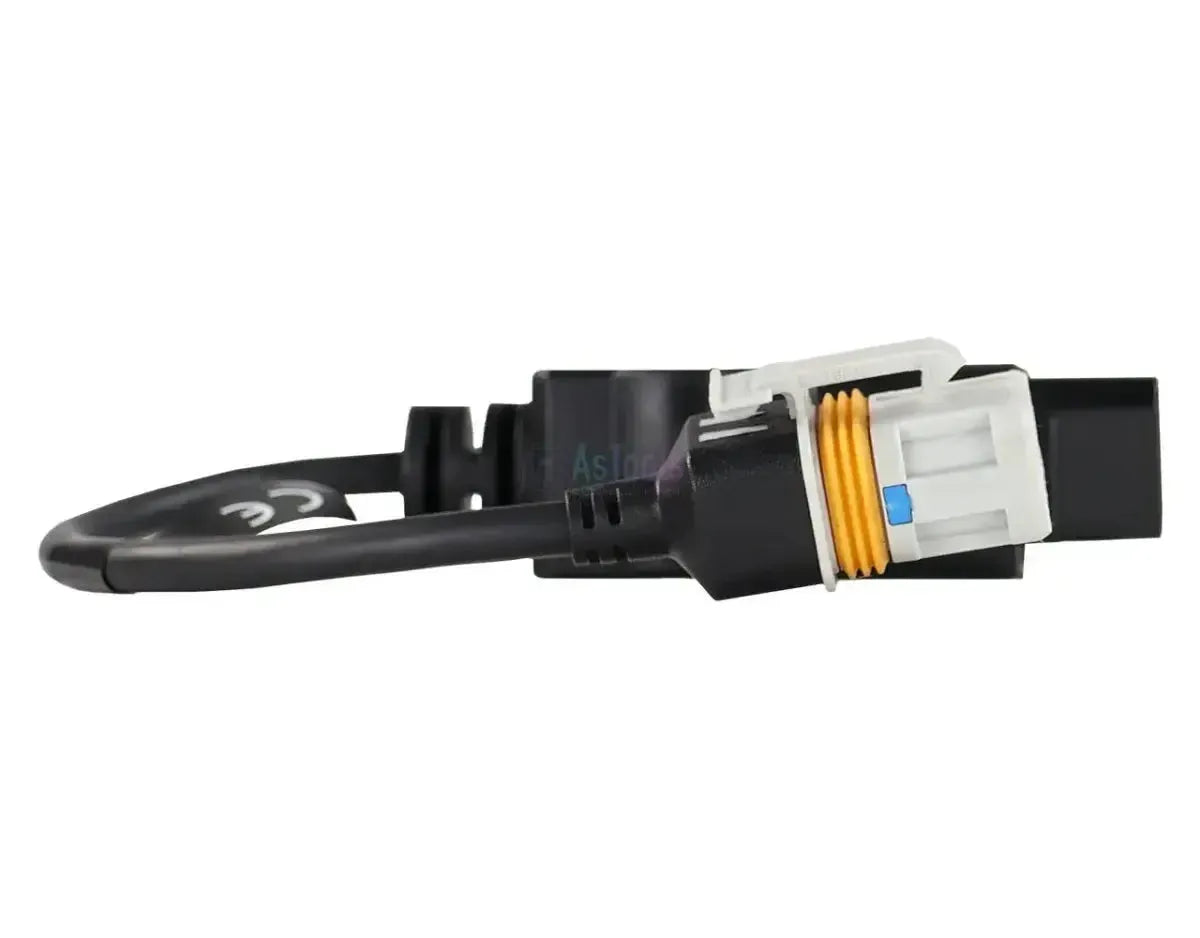

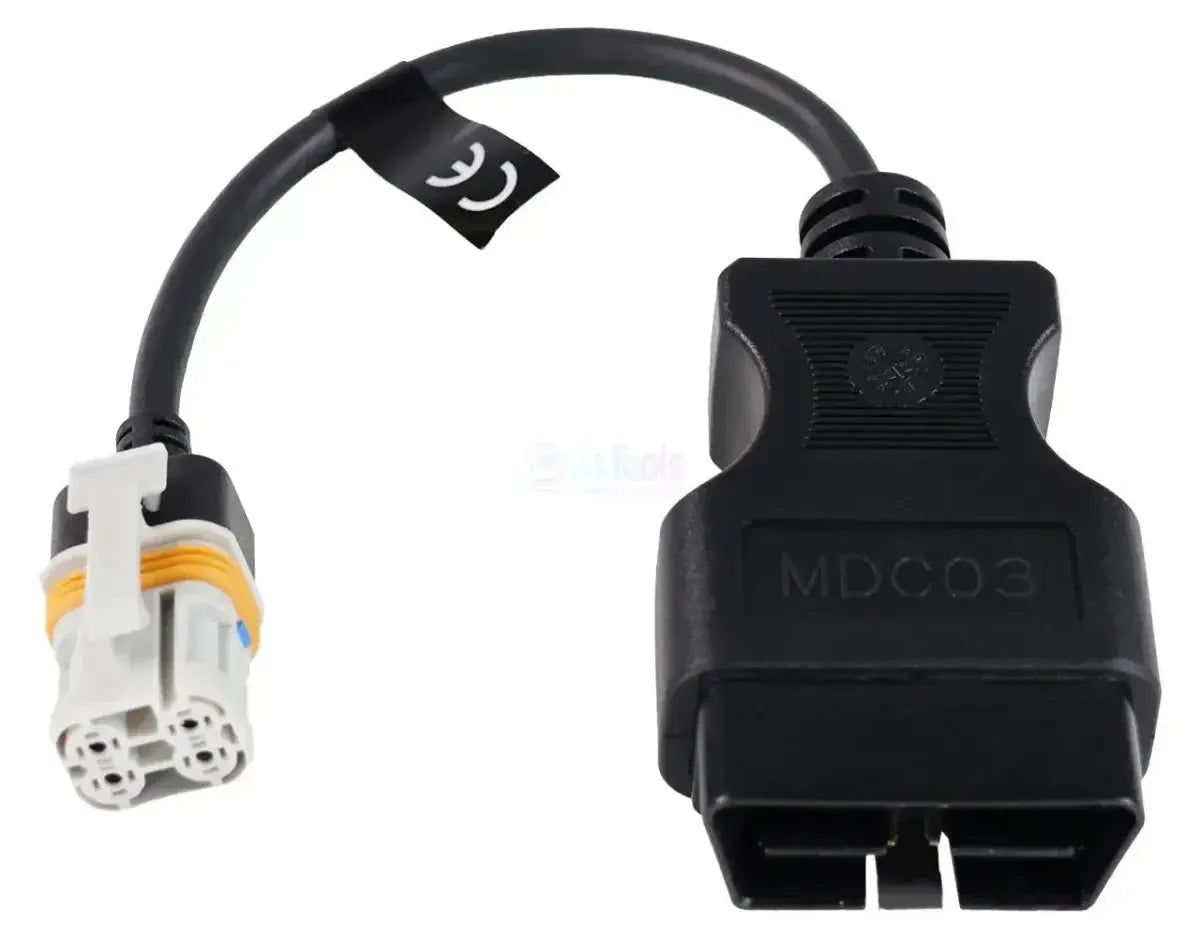

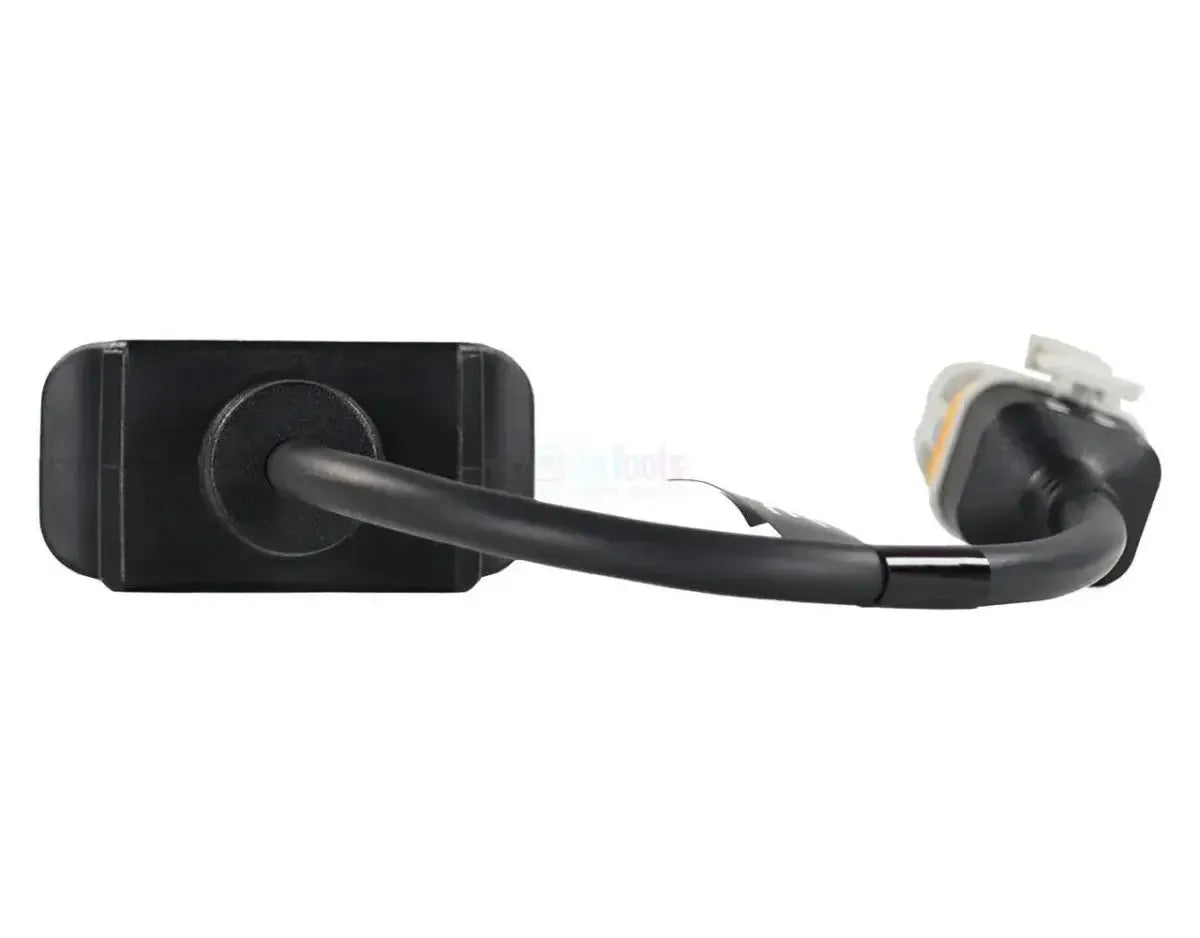

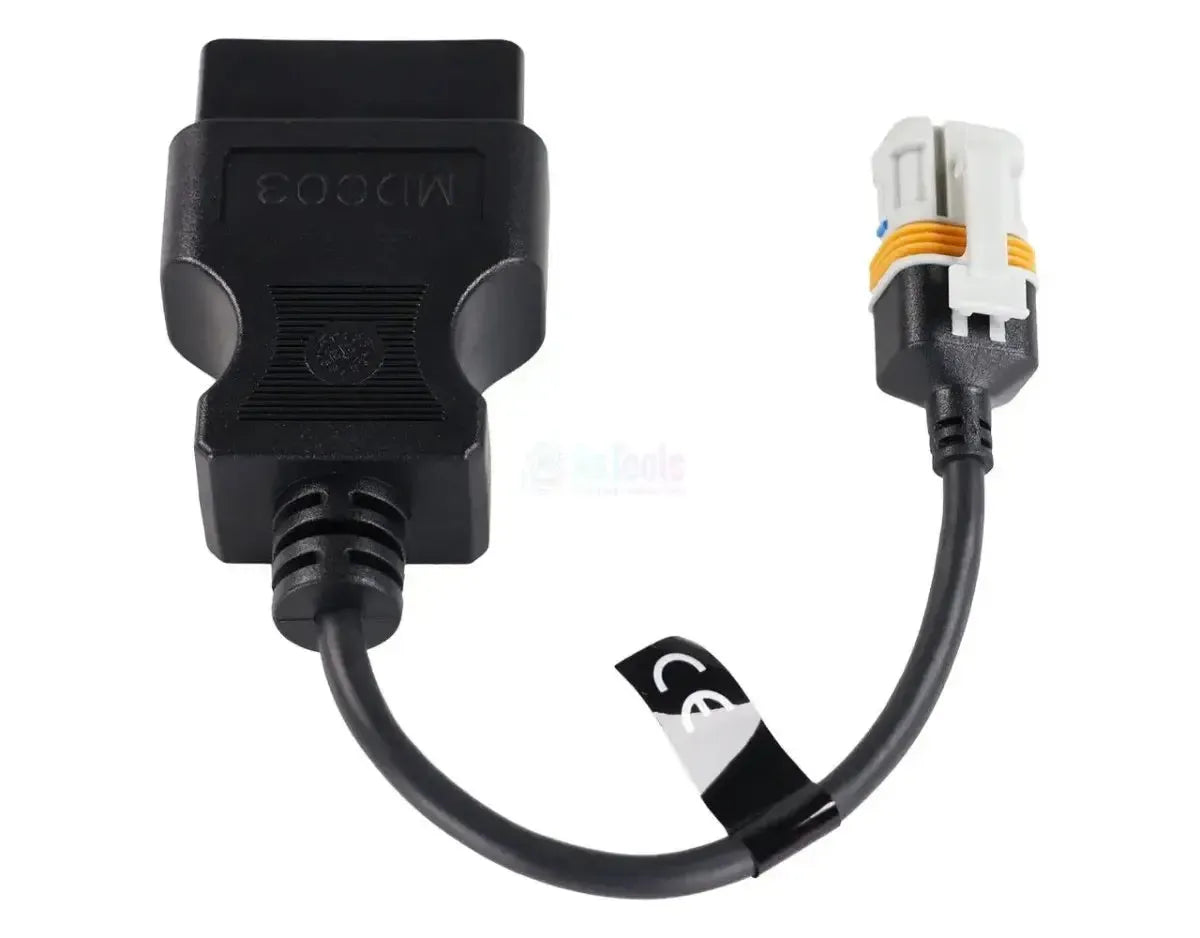

De Jaltest MDC03 is de testkabel tussen de grijze 4-polige connector (2x2) van de Knorr-Bremse-modulator in MAN-voertuigen en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de modulator aan, niet op de diagnoseaansluiting van het voertuig.
Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.
Onderdelen die u kunt testen
- EBS-modulator: Knorr-Bremse in MAN.
- Aansluiting: Grijze 4-polige connector, 2x2.
Wat u kunt doen
- Geïsoleerd testen: Zonder de regeleenheid.
- Defect vaststellen: Of de storing elders zit.
- Doormeten: De modulator in zijn geheel.
- End of Line-test: Bevestigen dat hij goed werkt.
Zo gebruikt u hem
- Software starten: Open Jaltest op de pc of laptop.
- ETM koppelen: Sluit de OBD2-kant aan op de ETM.
- Connector vrijmaken: Neem de voertuigstekker van de modulator los.
- Aansluiten: Steek de kabel op de modulator.
- Testen: Start de doormeting of de End of Line-test.
Compatibele onderdelen en toepassingen
Bepalend is de connector op de modulator, niet alleen het voertuigmerk. De MDC03 past op de EBS-modulator van Knorr-Bremse in MAN-voertuigen met de grijze 4-polige connector.
Knorr-Bremse in MAN:
- EBS-modulator: Grijze 4-polige connector (2x2).
Andere aansluitingen:
- MDC02: Groene connector, EBS in MAN.
- MDC04 en MDC05: EBS-modules van Knorr-Bremse buiten MAN.
Wat u erbij nodig heeft
- Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
- ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
- Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
- Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
- Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
Verpakkingsinhoud
- 1x Jaltest (MDC03) | Knorr-Bremse 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig
Technische specificaties
Algemeen
- De fabrikant van de kabel of set. Zo weet je dat het past bij je Jaltest-apparatuur.Merk
- Jaltest (Cojali)
- Wat voor onderdeel het is: een testkabel voor een onderdeel, een adapter, een interfacekabel of een complete set.Soort artikel
- Testkabel
- Met welke versie van de Jaltest Link de kabel werkt. Kies de versie die je zelf in de werkplaats hebt.Geschikt voor Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
Aansluitingen
- De stekker waarmee de kabel op de Jaltest ETM of Link aansluit. Die moet passen bij je apparaat.Aansluiting interfacezijde
- 16-pins OBD2
- De stekker die op het onderdeel of de modulator gaat. Die bepaalt op welk onderdeel je de kabel kunt aansluiten.Aansluiting onderdeelzijde

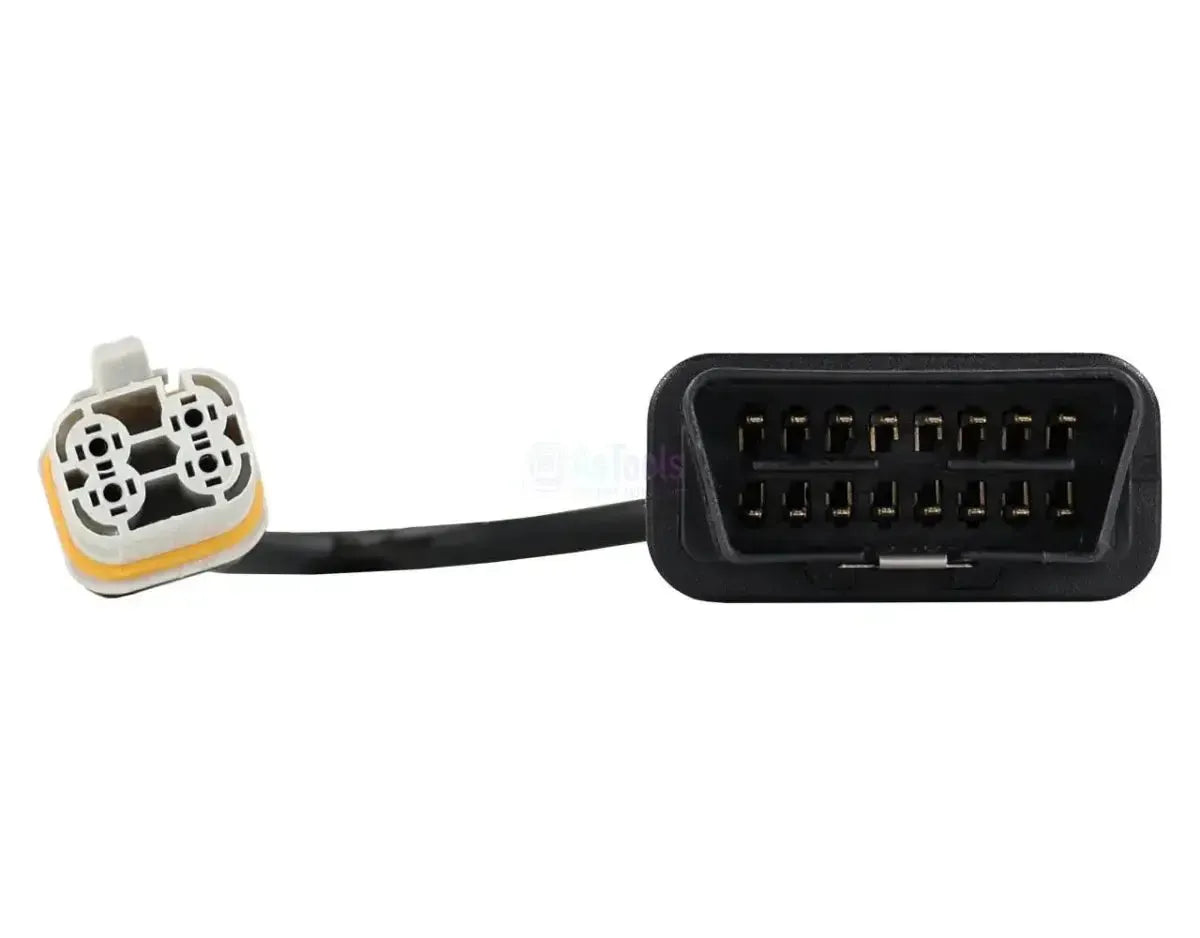

- Grijze 4-polige connector (2x2), 4-pins EBS
Testfuncties
- De ETM neemt de rol van de regeleenheid over. Zo zie je of het onderdeel zelf stuk is of dat de storing elders zit.Onderdeel los van voertuig testen
- Ja
- Een eindcontrole waarmee je bevestigt dat het onderdeel goed werkt, bijvoorbeeld na een reparatie.End of Line-test (EOL)
- Ja
Licentie
- Welke Jaltest-licentie je moet hebben om de ETM met deze kabel te gebruiken. Zonder de juiste licentie werkt het niet.Benodigde softwarelicentie
- CV
- Modular
- Of deze kabel al in de ETM-kit zit. Is dat niet zo, dan koop je hem los als aanvulling.Onderdeel van de ETM-kit
- Ja
Afmetingen
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om bij het onderdeel te komen.Kabellengte
- 24 tot 26 cm
- Referentienummer
- MDC03
- Jaltest-module
- Jaltest ETM, naast Jaltest CV of Modular
Overige specificaties
- Toepassing
- EBS-modules van Knorr-Bremse in MAN-voertuigen
- Regeleenheden
- Geen; de ETM neemt de rol van de regeleenheid over
- Onderdeel van kabelset
- ETM-kit (70001008)
- Nodig om te gebruiken
- Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
- Niet beschikbaar voor
- De Jaltest-handhelds
- Verlenging ETM-licentie
- 29701 (Jaltest ETM, verlenging voor één jaar)
