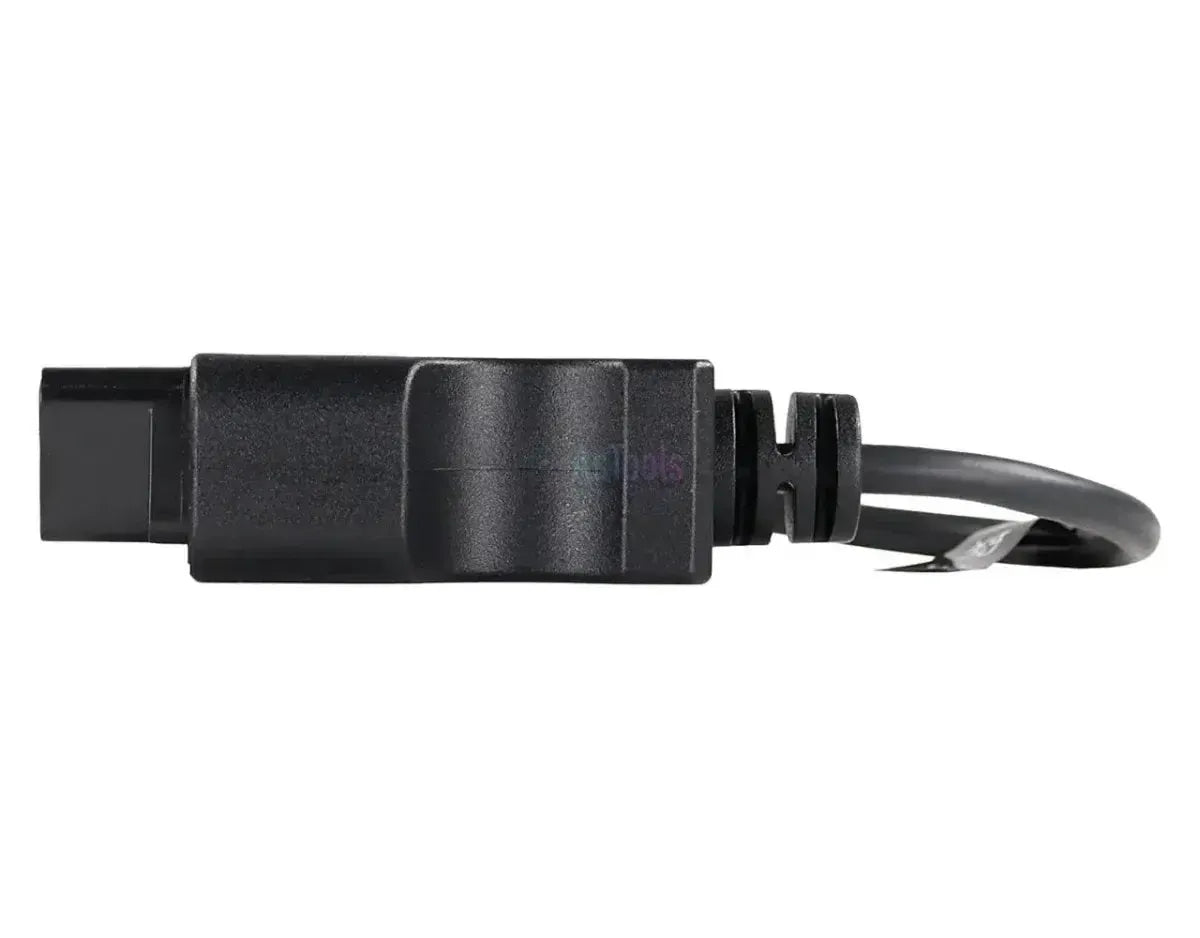

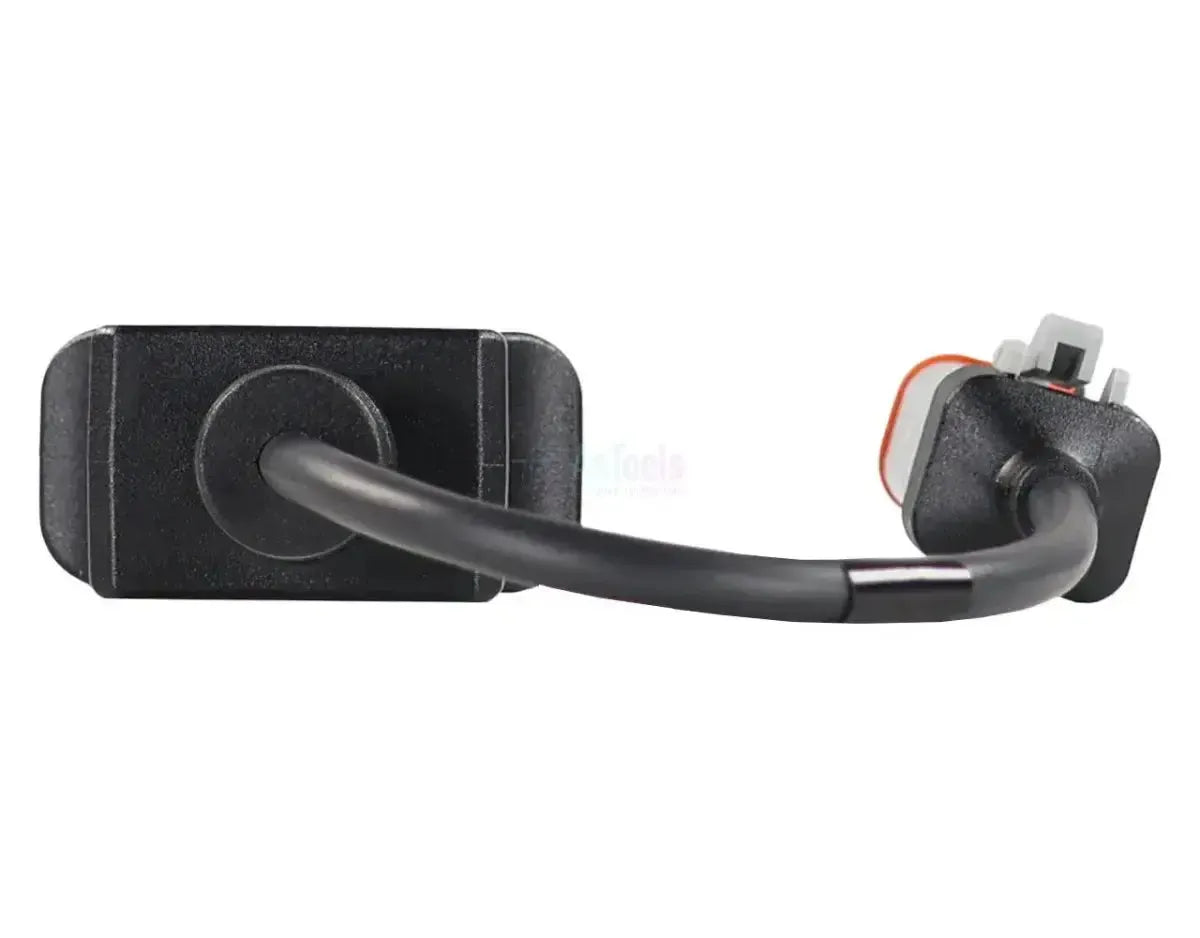

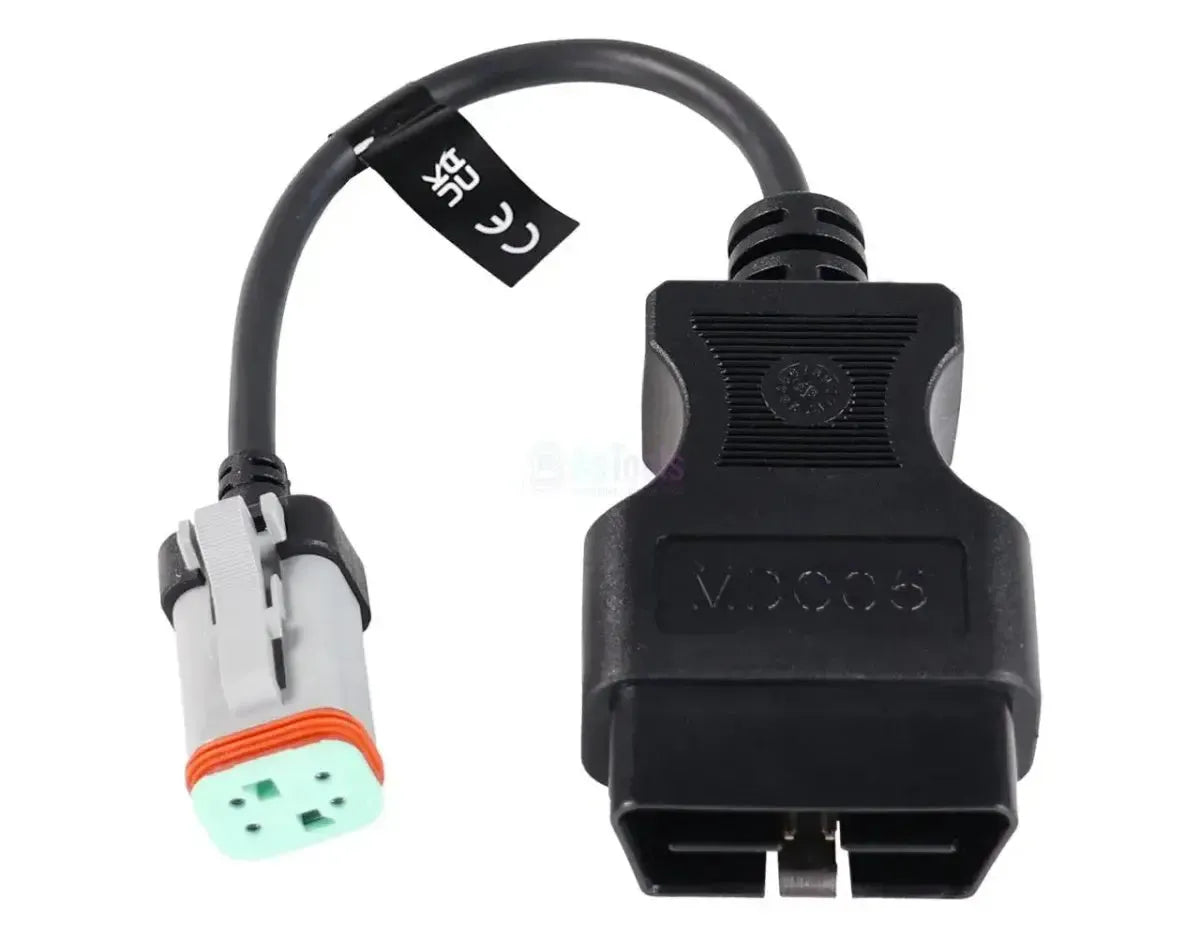

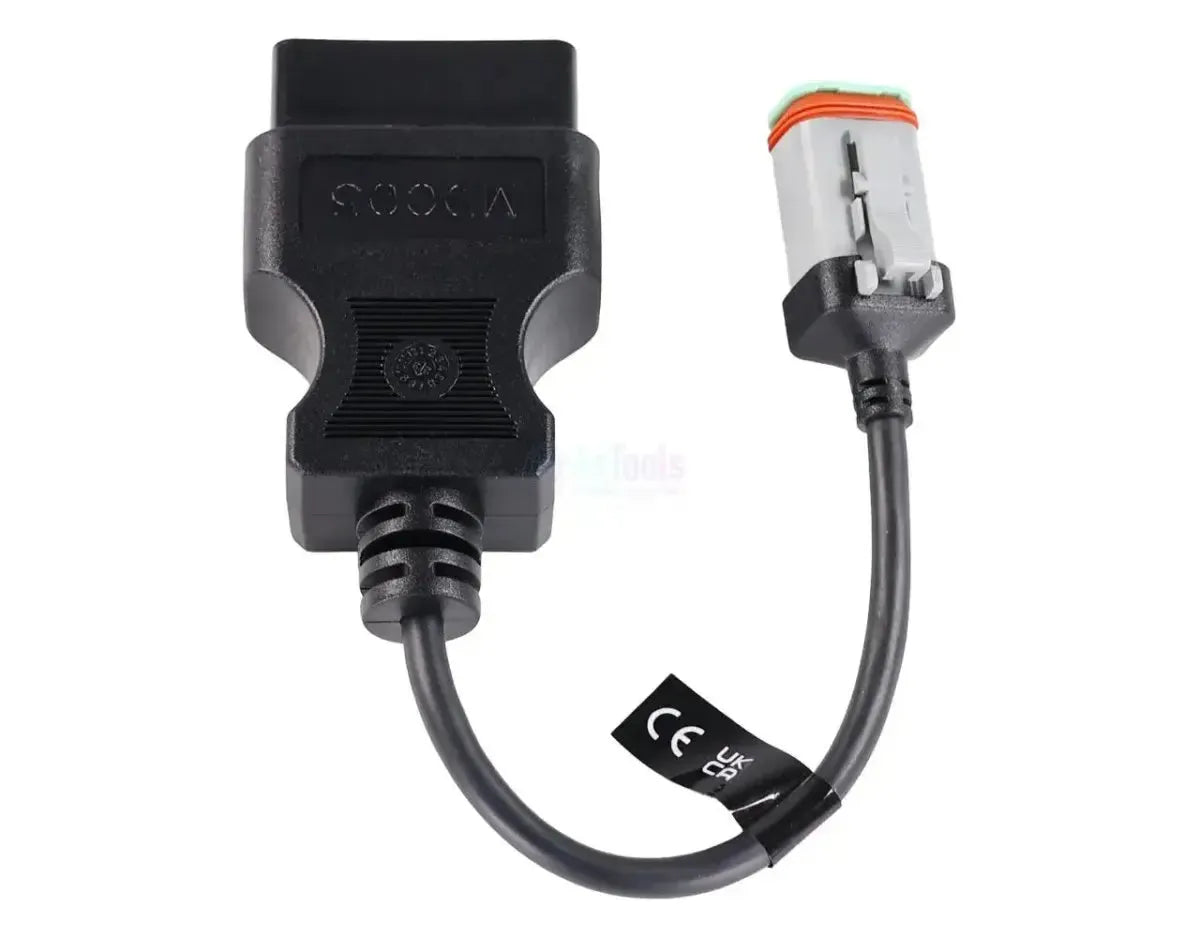

De Jaltest MDC05 is de testkabel tussen de 4-pins EBS-aansluiting van een Knorr-Bremse EBS-module met uitzondering van MAN en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de module aan, dus niet op de diagnoseaansluiting van het voertuig. Aan de modulezijde zit een 4-polige connector van het Deutsch-type met een grijze behuizing, een groene contacthouder, een oranjebruine afdichtring en een vergrendelbeugel die de stekker op zijn plaats houdt.
Met deze verbinding bouwt de Jaltest ETM, de testmodule voor rem- en sensorcomponenten, zelf de communicatie met de modulator op, alsof hij de regeleenheid is. Daarmee stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. Hieronder staat welke componenten de ETM op die manier bereikt en wat u er in de werkplaats mee vaststelt.
Wat de Jaltest ETM dekt
- EBS-modulatoren van Wabco: Eerste, tweede en derde generatie.
- EBS-modulatoren van Knorr-Bremse: Tweede en derde generatie.
- Aanhangermodulatoren van Knorr-Bremse: De regelmodules van de trailerrem.
- Inductieve wielsnelheidssensoren: De snelheidssensoren van ABS- en EBS-systemen.
- Remblokslijtagesensoren: De sensoren die de dikte van het remblok bewaken.
Wat u kunt doen
- Het onderdeel geïsoleerd benaderen: De ETM neemt de rol van de regeleenheid over en praat rechtstreeks met het component.
- Vaststellen of het onderdeel echt stuk is: Werkt het component, dan zit de storing elders in de installatie.
- Een EBS-modulator in zijn geheel doormeten: De geavanceerde diagnose van de modulator.
- Een End of Line-test (EOL) uitvoeren: De controle waarmee u bevestigt dat het onderdeel goed werkt.
Wat u erbij nodig heeft
- Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
- ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
- Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
- Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
Verpakkingsinhoud
- 1x Jaltest (MDC05) | Knorr-Bremse 4-pins EBS – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | MDC05 |
| Type | Testkabel voor de Jaltest ETM |
| Bedoeld voor | Knorr-Bremse EBS-modules met uitzondering van MAN |
| Aansluiting machinezijde | 4-polige Deutsch-connector met groene contacthouder |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Lengte | 24 tot 26 cm |
| Interface | Jaltest Link V8.1 en V9 |
| Onderdeel van kabelset | ETM-kit (70001008) |
| Nodig om te gebruiken | Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie |
| Niet beschikbaar voor | De Jaltest-handhelds |
| Verlenging ETM-licentie | 29701 (Jaltest ETM, verlenging voor één jaar) |
