Jaltest  |  SKU: MDC07

Jaltest (MDC07) | Knorr-Bremse/Wabco 4-pins EBS – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

€91,95 incl.
€75,99 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

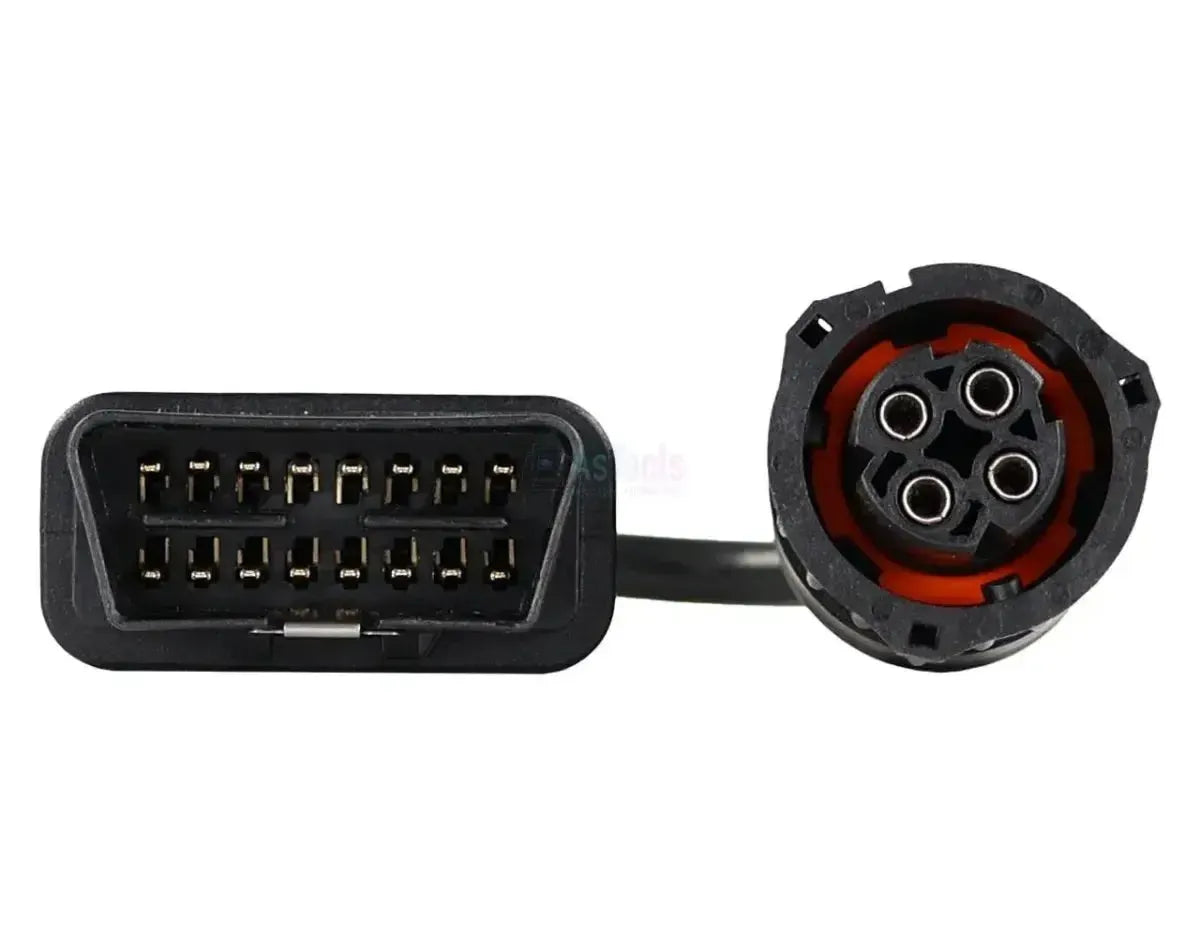

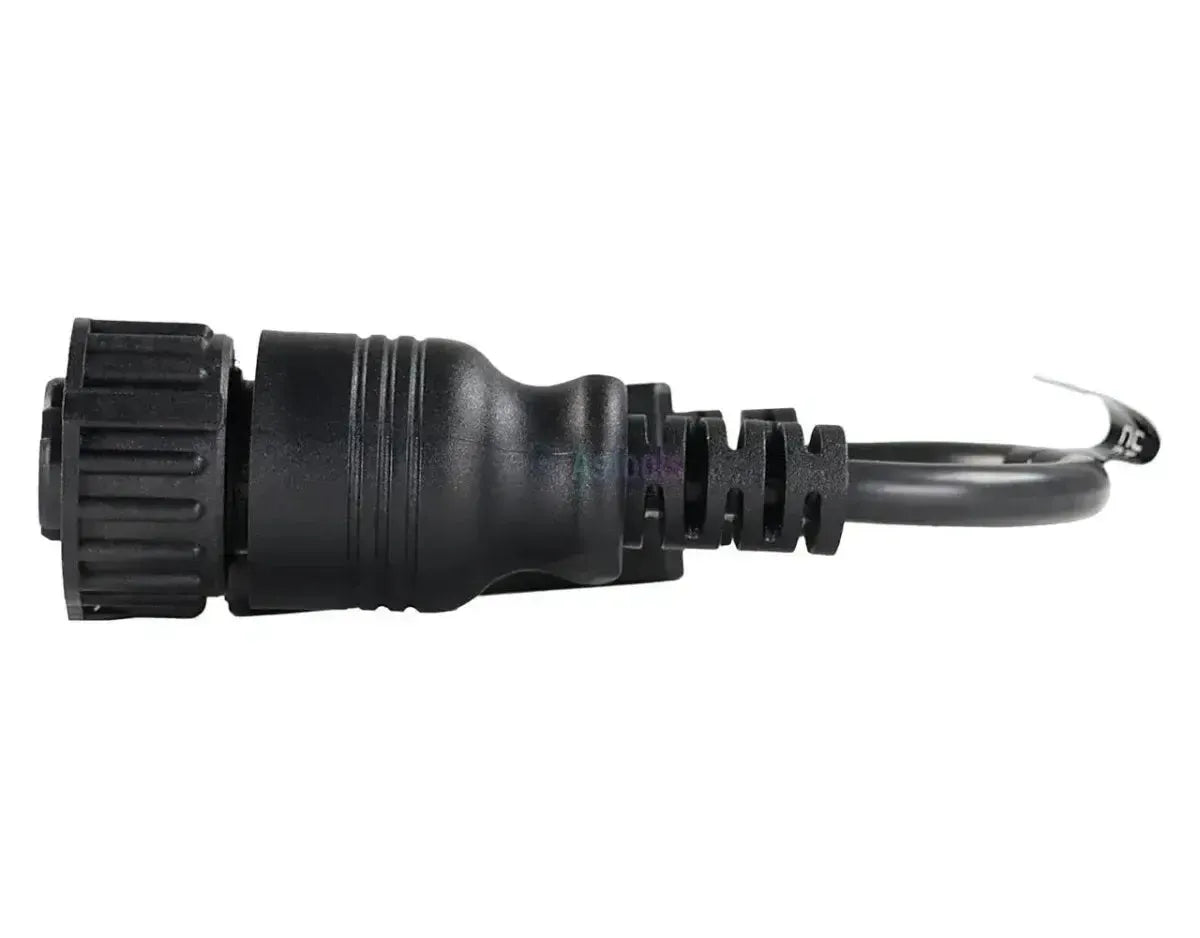

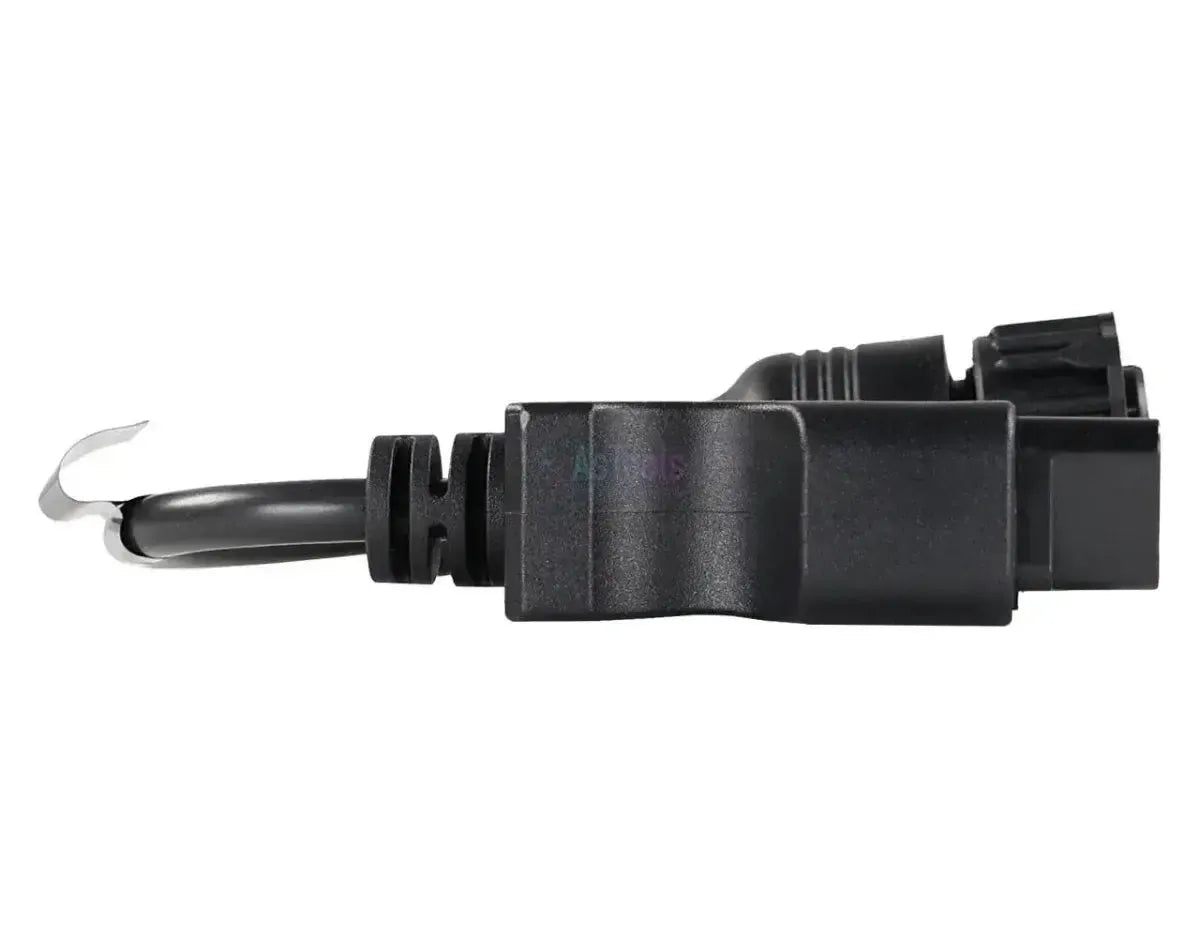

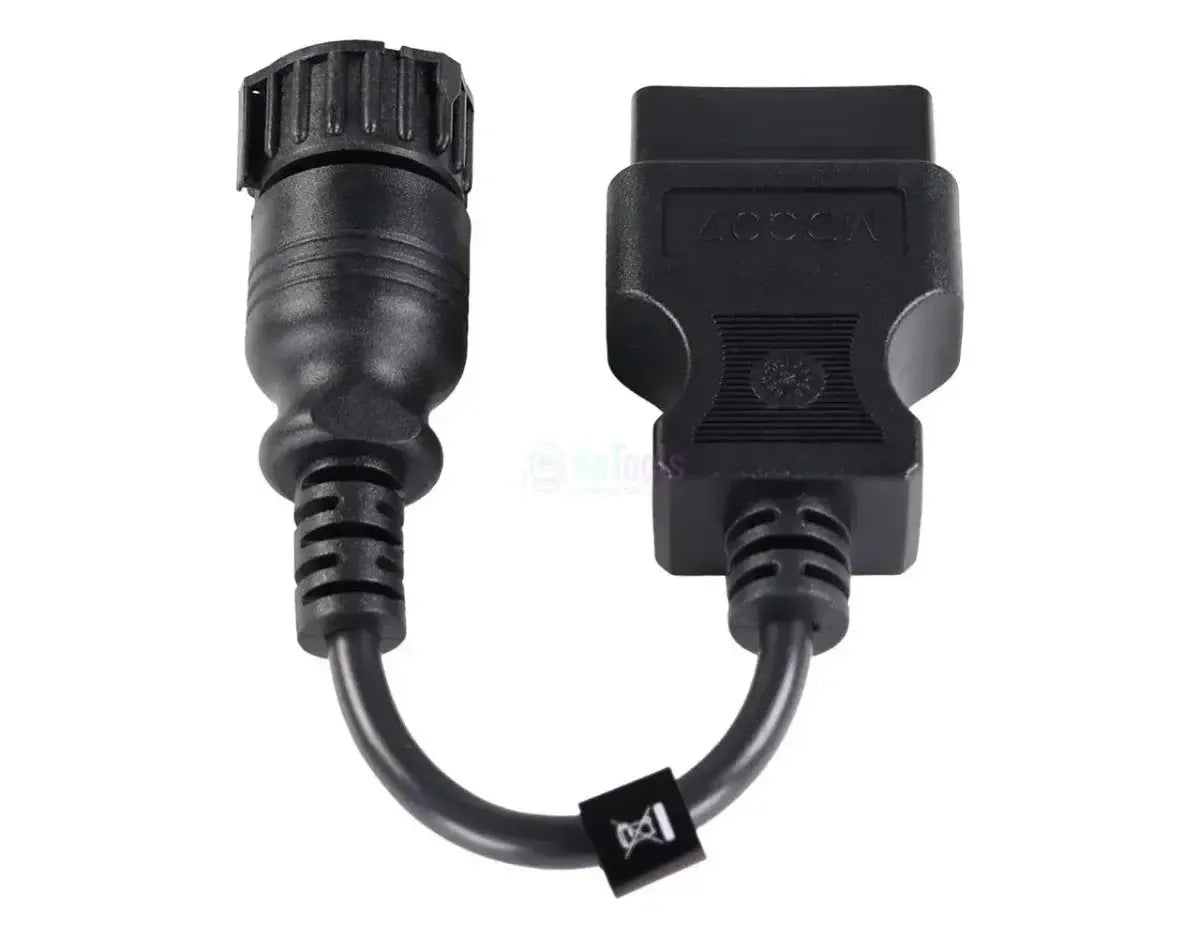

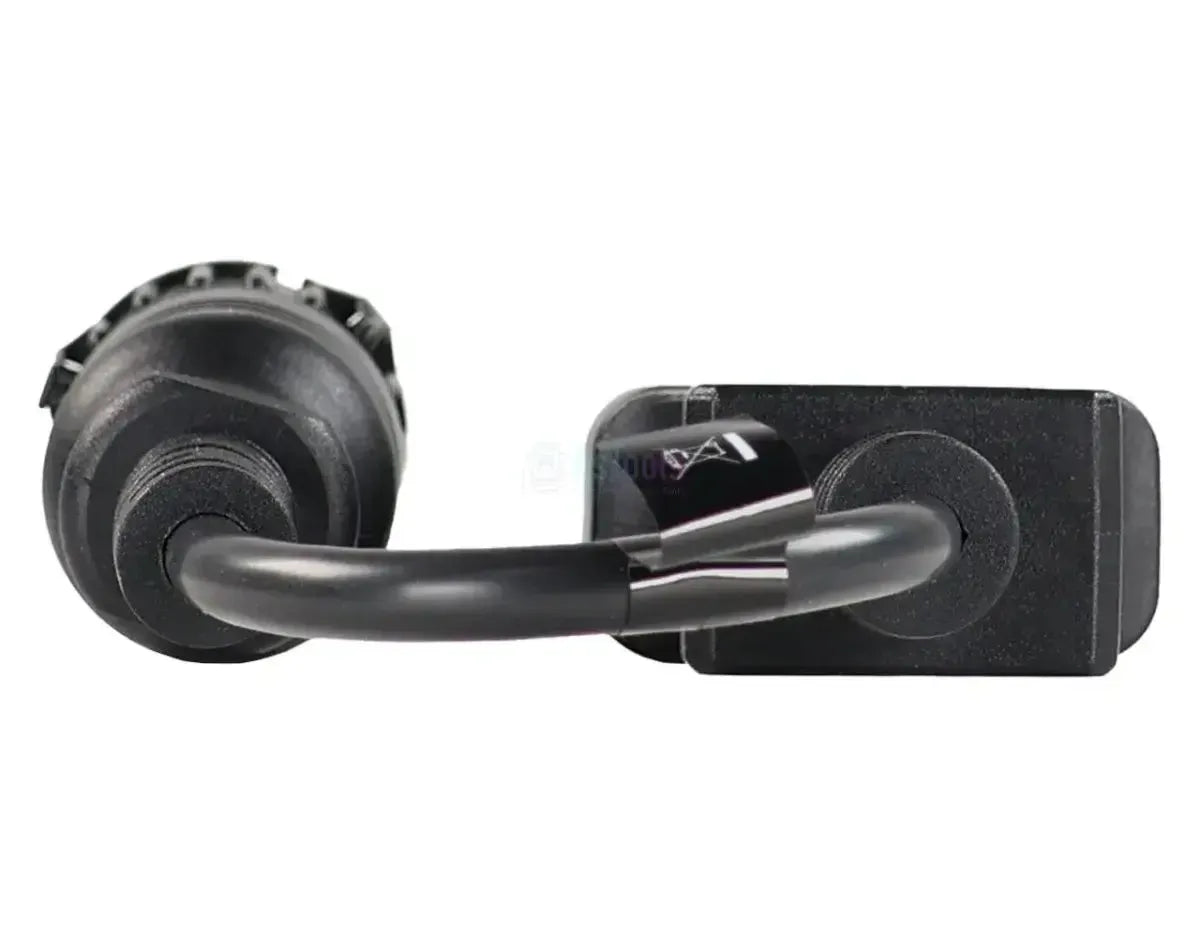

De Jaltest MDC07 is de testkabel tussen de 4-pins EBS-aansluiting van de modulator en de 16-pins OBD2-aansluiting van de Jaltest ETM. Hij is gemaakt voor de Wabco-modulatoren van de eerste en tweede generatie en voor de aanhangermodulatoren van Knorr-Bremse van de tweede generatie. Aan de kant van de modulator zit één ronde 4-polige connector met bajonetring, die op beide families past.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Sluit met één ronde 4-polige connector met bajonetring rechtstreeks aan op de Wabco-modulatoren van de eerste en tweede generatie.
✔Bedient daarnaast de aanhangermodulatoren van Knorr-Bremse van de tweede generatie, zodat u met één kabel twee componentgroepen bereikt.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕Voor Wabco-modulatoren van de derde generatie gebruikt u de MDC06, voor de derde met redundantieventiel de MDC09 en voor de vierde de MDC08.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • Wabco EBS: 1e en 2e generatie.
  • Knorr-Bremse: Aanhangermodulator, 2e generatie.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is welke generatie modulator er in het voertuig zit, niet het merk van het voertuig. De MDC07 past op twee componentgroepen met dezelfde ronde 4-polige aansluiting.

Wabco:

  • EBS-modulatoren: Eerste en tweede generatie.

Knorr-Bremse:

  • Aanhangermodulatoren: Tweede generatie, de regelmodules van de aanhangerrem.

Andere generaties:

  • MDC06: Wabco, derde generatie.
  • MDC09: Wabco, derde generatie met redundantieventiel.
  • MDC08: Wabco, vierde generatie.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: De MDC07 herkent u aan de ronde 4-polige connector met een bajonetring. Zit er op de modulator een rechthoekige connector, dan hoort daar een andere testkabel bij; controleer eerst de generatie van de modulator.

Verpakkingsinhoud

  • 1x Jaltest (MDC07) | Knorr-Bremse/Wabco 4-pins EBS – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel of set. Zo weet je dat het past bij je Jaltest-apparatuur.Merk
Jaltest (Cojali)
Wat voor onderdeel het is: een testkabel voor een onderdeel, een adapter, een interfacekabel of een complete set.Soort artikel
Testkabel
Met welke versie van de Jaltest Link de kabel werkt. Kies de versie die je zelf in de werkplaats hebt.Geschikt voor Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Aansluitingen

De stekker waarmee de kabel op de Jaltest ETM of Link aansluit. Die moet passen bij je apparaat.Aansluiting interfacezijde
16-pins OBD2
De stekker die op het onderdeel of de modulator gaat. Die bepaalt op welk onderdeel je de kabel kunt aansluiten.Aansluiting onderdeelzijde
Ronde 4-polige connector met bajonetring (4-pins EBS)

Testfuncties

De ETM neemt de rol van de regeleenheid over. Zo zie je of het onderdeel zelf stuk is of dat de storing elders zit.Onderdeel los van voertuig testen
Een eindcontrole waarmee je bevestigt dat het onderdeel goed werkt, bijvoorbeeld na een reparatie.End of Line-test (EOL)

Licentie

Welke Jaltest-licentie je moet hebben om de ETM met deze kabel te gebruiken. Zonder de juiste licentie werkt het niet.Benodigde softwarelicentie
  • CV
  • Modular
Of deze kabel al in de ETM-kit zit. Is dat niet zo, dan koop je hem los als aanvulling.Onderdeel van de ETM-kit

Afmetingen

Hoe lang de kabel is. Een langere kabel geeft meer ruimte om bij het onderdeel te komen.Kabellengte
24 tot 26 cm
Referentienummer
MDC07
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor 1 jaar)
Jaltest-module
Jaltest ETM, naast Jaltest CV of Modular

Overige specificaties

Toepassing
Wabco-modulatoren van de eerste en tweede generatie en aanhangermodulatoren van Knorr-Bremse van de tweede generatie
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
