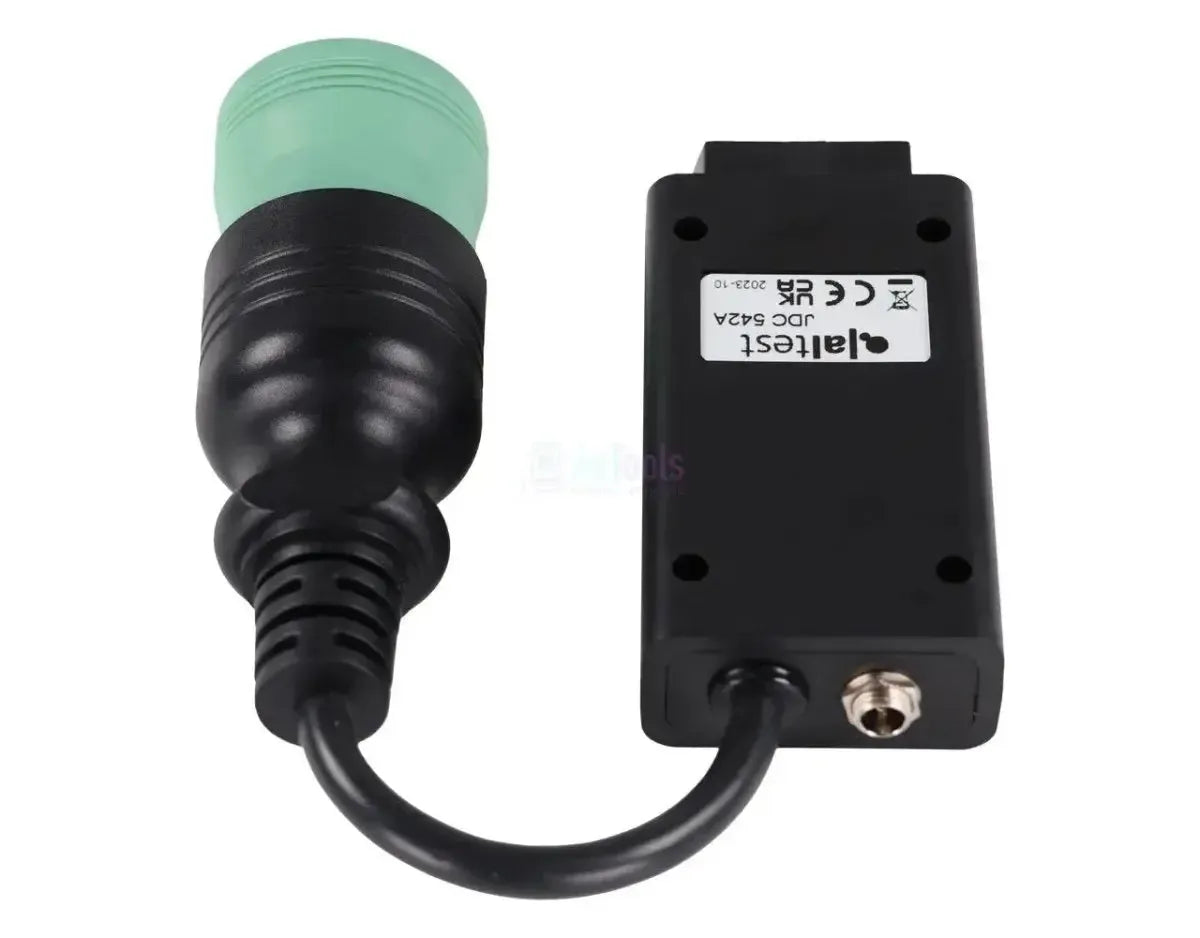

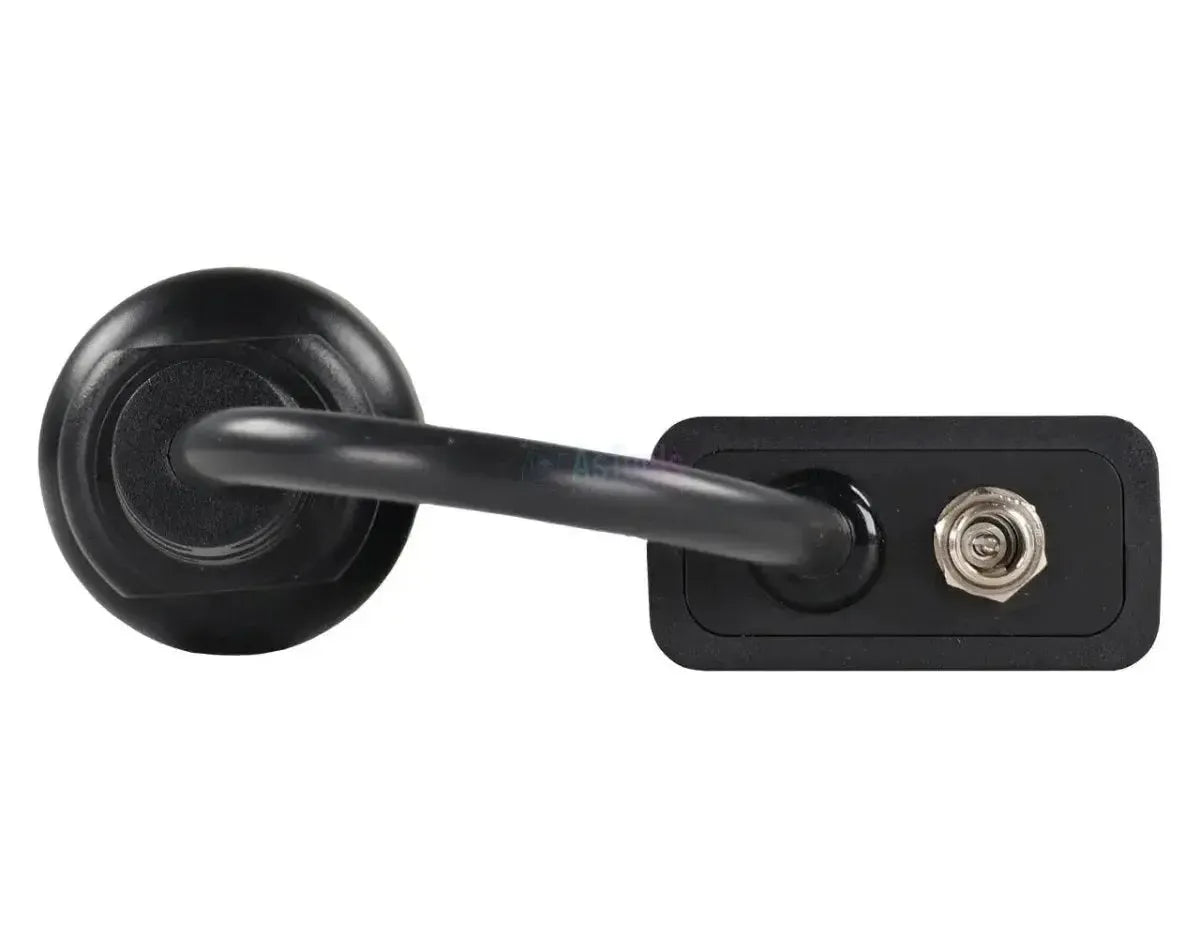

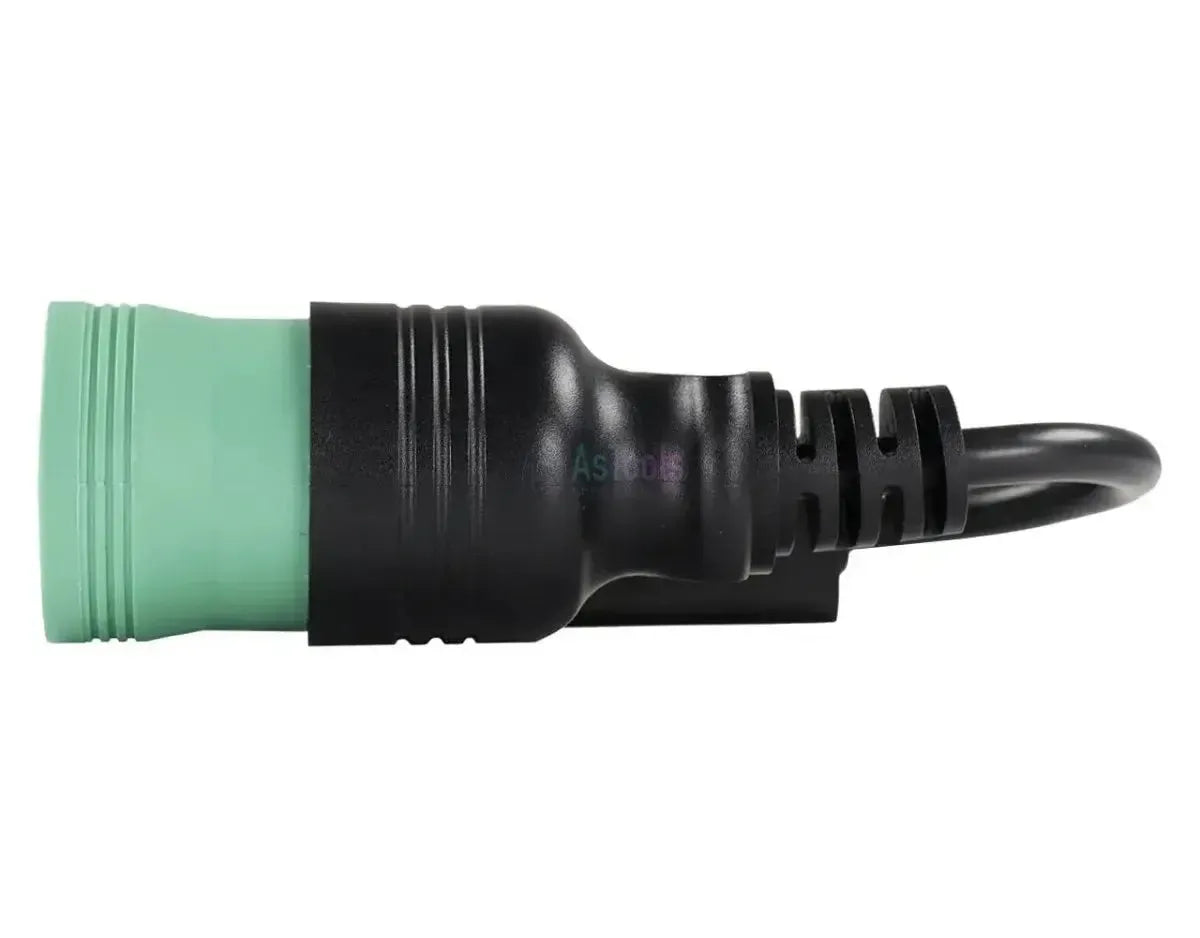

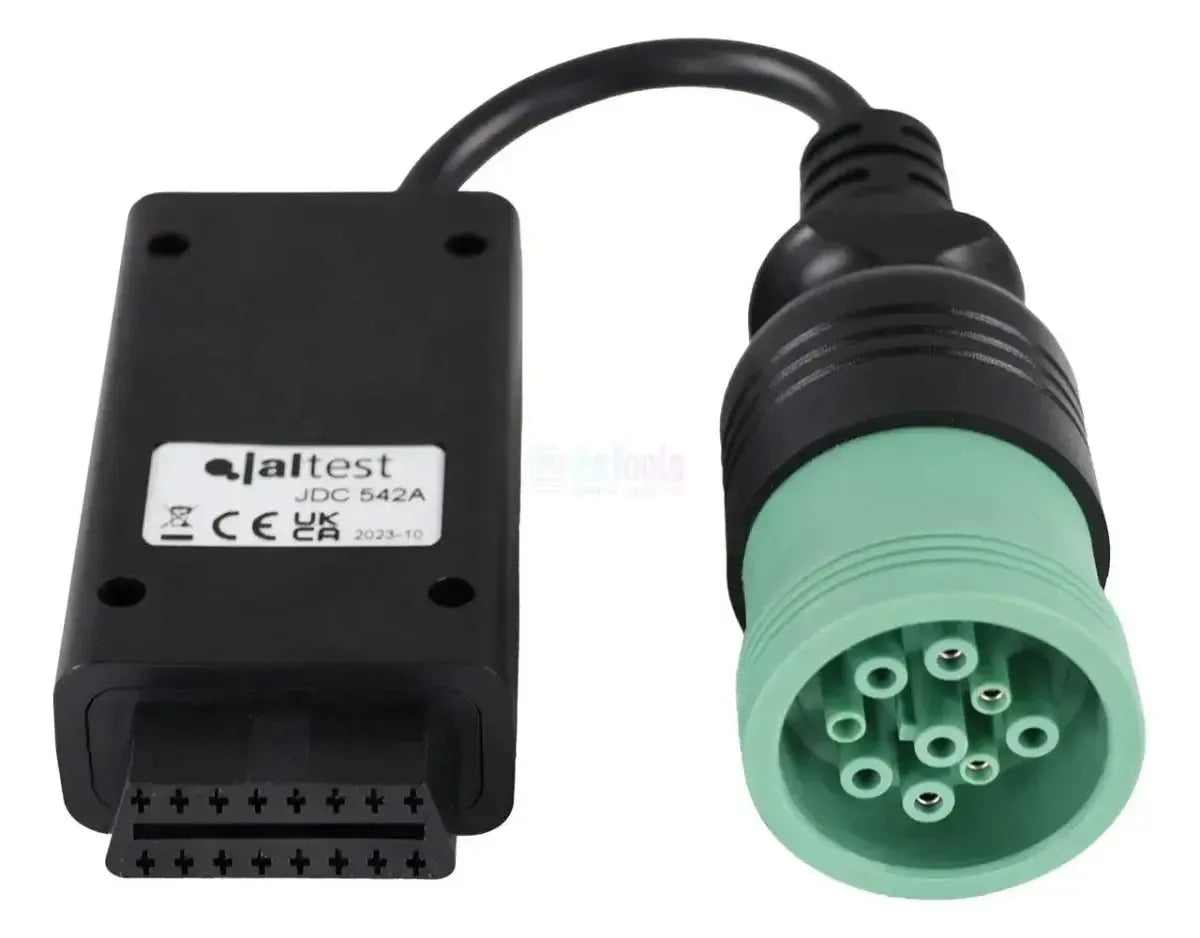

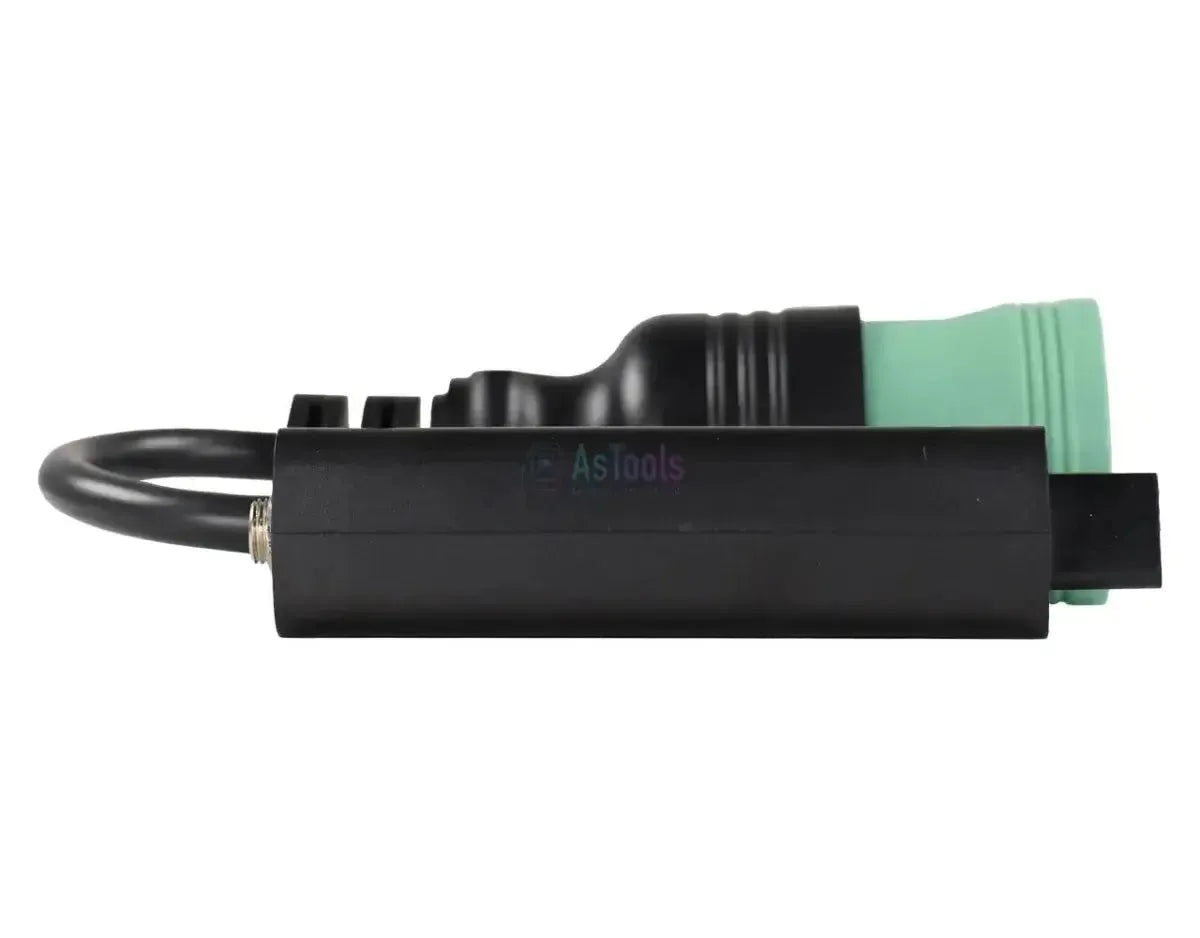

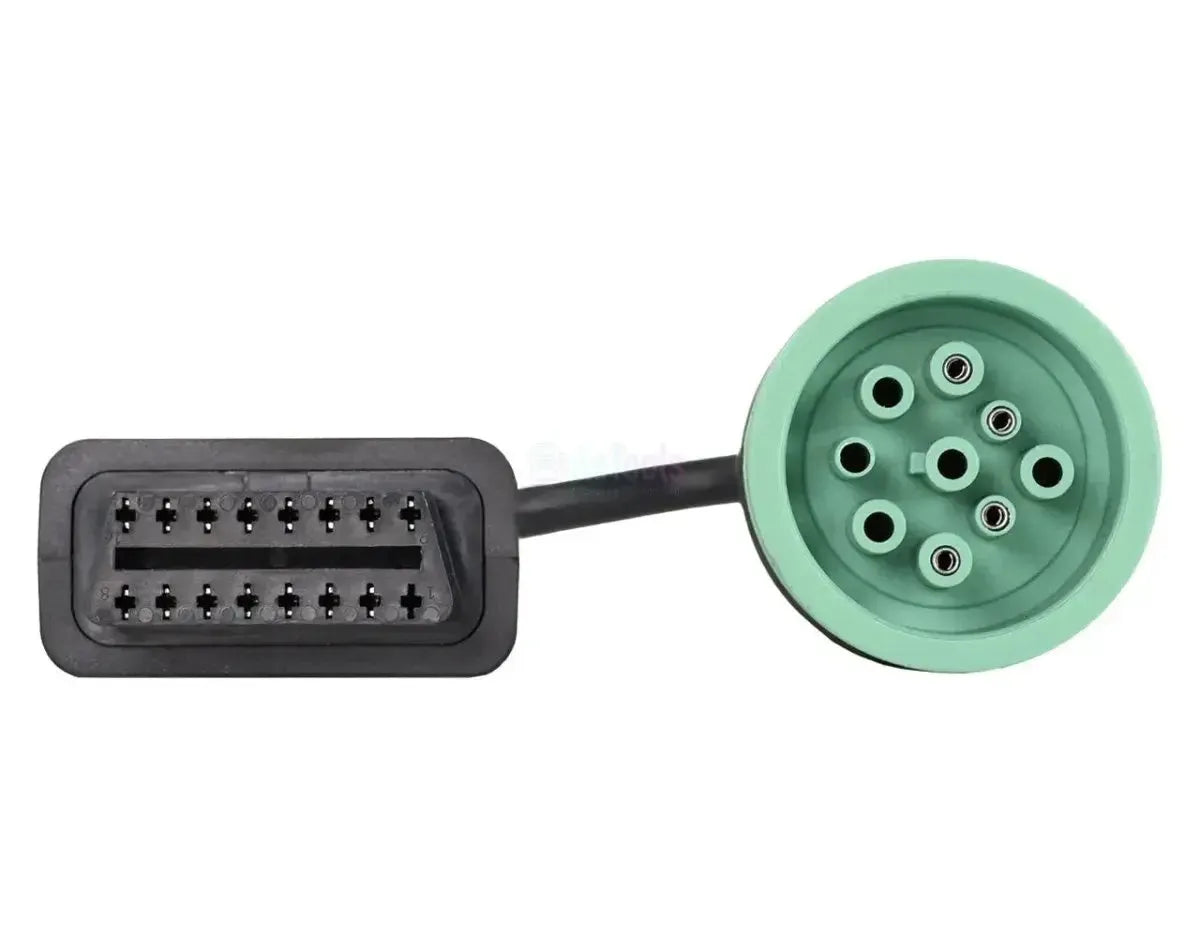

De Jaltest JDC542A koppelt de ronde 9-pins diagnoseaansluiting van de industriële dieselmotoren van Liebherr aan uw Jaltest-apparatuur. Aan de motorzijde zit een rond model met een mintgroene contacthouder en negen contactbussen, dat u met de kartelring vastzet. Aan de interfacezijde zit de 16-pins OBD2. De kabel meet 28 tot 30 cm.
De aansluiting zit op het blok of in de bijbehorende kabelboom, dus ook op stationaire opstellingen en aggregaten. Daarachter opent de Jaltest-software de motorregeleenheid: ECU2-HD, ECU3, LIDEC1 of LH ECU UPCR, afhankelijk van motortype en generatie. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeleenheid van het Liebherr-blok. Welke van de vier regelingen erin zit, hangt af van het motortype en de generatie. De eenheden hieronder komen uit de Liebherr-dekking.
Regeleenheden die u kunt benaderen
- ECU2-HD: Met onderhoudsgegevens.
- ECU3: Opvolger, met onderhoudsgegevens.
- LIDEC1: Met onderhoudsgegevens.
- LH ECU UPCR: Zonder onderhoudsgegevens.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: In cijfers en in grafiek.
- ECU-gegevens: Van alle vier de regelingen.
- Onderhoud: Bij ECU2-HD, ECU3 en LIDEC1.
Zo gebruikt u hem
- Stekker controleren: Zoek de mintgroene 9-pins stekker bij het blok.
- Aansluiten: Zet de stekker vast met de kartelring.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
- Contact aan: Zet de motorregeling onder spanning.
- Uitlezen: Kies Liebherr, het blok en de regeleenheid.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Deze kabel hoort bij de industriële dieselmotoren van Liebherr met de ronde 9-pins aansluiting, herkenbaar aan de mintgroene contacthouder. Controleer dat aan de machine zelf voordat u bestelt. Onderstaande blokken staan in de Liebherr-dekking.
Liebherr:
- D 834, D 924 en D 934: Viercilinder industriemotoren.
- D 936: Zescilinder industriemotor.
- D 846 en D 856: V-motoren.
- D 944 en D 946: V-motoren.
- D 964 en D 976: V-motoren.
- D 95xx-, D 96xx- en D 98xx-serie: Grote V-motoren, onder meer D 9508, D 9512, D 9612 en D 9816.
Verpakkingsinhoud
- 1x Jaltest (JDC542A) | Liebherr 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- OHW bouw- en terreinmachines
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 9-pins OBD
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
Gebruik
- In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
- OHW-kabelset compleet
- Referentienummer
- JDC542A
- Regeleenheden
- ECU2-HD, ECU3, LIDEC1 en LH ECU UPCR (motorregeling)
- Nodig om te gebruiken
- Jaltest Link V8.1
Overige specificaties
- Toepassing
- Liebherr industriële dieselmotoren (D-serie)
- Onderdeel van kabelset
- OHW-kabelset compleet (70002026)
