Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Linde 4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

€162,95 incl.
€134,67 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

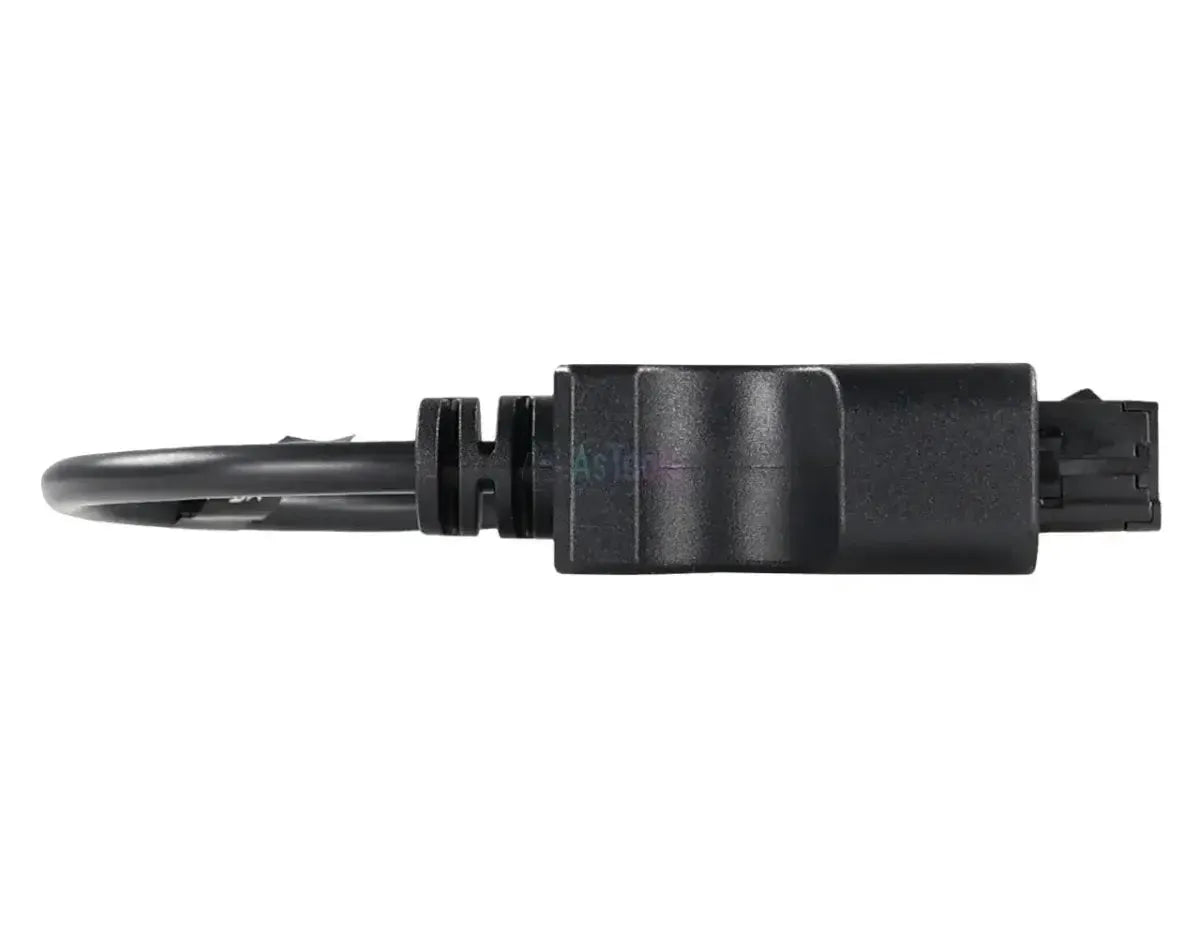

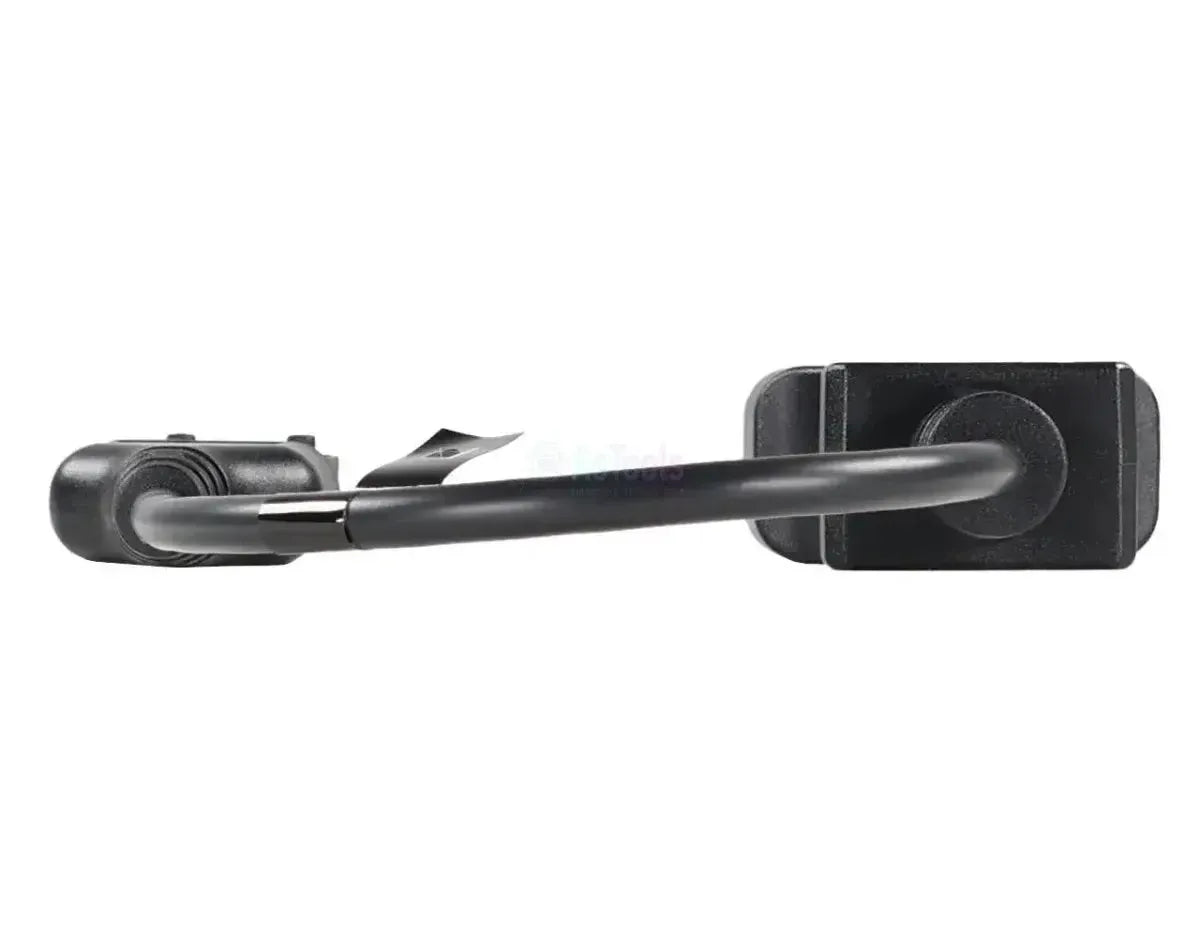

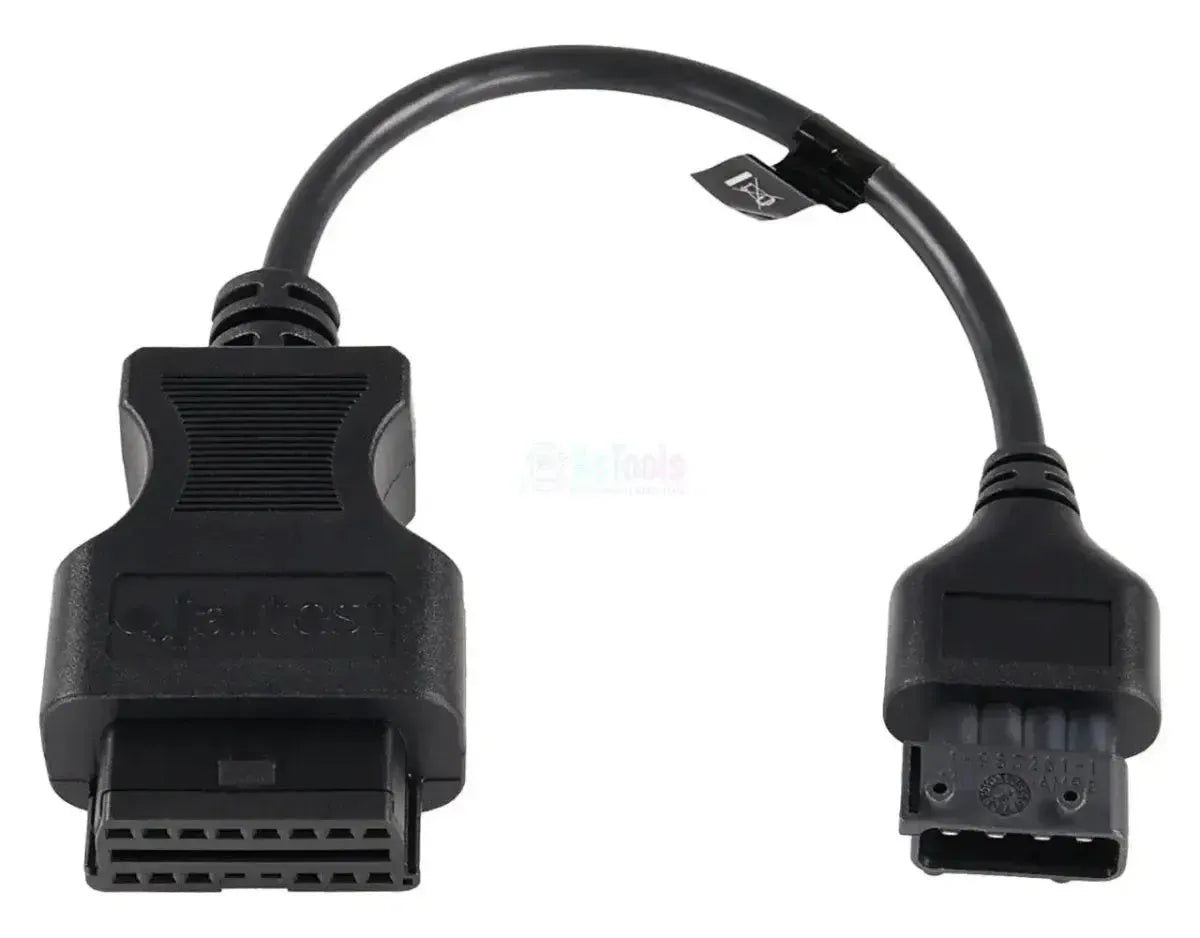

De Jaltest JDC554A verbindt de rechthoekige 4-pins diagnoseaansluiting van Linde-magazijntrucks, stapelaars en pallettrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige connector met vier vlakke contactposities in één rij, een borglip aan de bovenzijde en een rechte snoerinvoer. Het snoer meet 28 tot 30 cm.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden achter deze aansluiting. Op het lichtere magazijnmaterieel is dat de vermogensmodule LAC van de elektrische rij- en hefaandrijving; op de stapelaars komt het display LID erbij. U leest er foutcodes, meetwaarden en onderhoudsgegevens uit. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder de module Jaltest MHE.

PLUSPUNTEN

✔Bereikt de vermogensmodule LAC, de regeleenheid van de elektrische rij- en hefaandrijving, met foutcodes, meetwaarden en onderhoudsgegevens.
✔Op de stapelaars komt daar het display LID bij, met de onderhoudsgegevens van de truck.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus ook na een overstap op de nieuwere interface.
✔Dezelfde aansluiting zit op T-pallettrucks, L-stapelaars, N-orderpickers, D-dubbelstapelaars en R-reachtrucks.

AANDACHTSPUNTEN

✕Een uitgebreid CAN-netwerk zoals op de Linde-vorkheftrucks ligt er niet achter; de dekking blijft bij de LAC en, op stapelaars, het display LID.
✕Jaltest biedt voor deze regeleenheden geen aanvullende acties of kalibratieprocedures.
✕Alleen voor de rechthoekige 4-pins aansluiting; de ronde 7-pins Linde-stekker hoort bij JDC552A en de ronde 7+7-pins uitvoering bij JDC571.9.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt dicht op de truck.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en servicemonteurs die Linde-magazijnmaterieel met de Jaltest Link uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie. Op de pallettrucks en reachtrucks staat alleen de vermogensmodule LAC in de dekking, op de stapelaars komt het display LID erbij.

Regeleenheden die u kunt benaderen

  • LAC: Vermogensmodule rij- en hefaandrijving.
  • LID: Display, op de stapelaars.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 4-pins aansluiting onder de kap.
  2. Aansluiten: Steek de JDC554A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Linde en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Linde-magazijntruck, stapelaar of pallettruck met de rechthoekige 4-pins diagnoseaansluiting onder de kap. Hieronder staan de series in de Jaltest MHE-dekking. Het verschil met de ronde stekkers van de Linde-vorkheftrucks ziet u met het blote oog.

Linde:

  • 1152 / 1151 / 1153 / 1154-serie: T16 - T25 elektrische pallettrucks.
  • 141 / 144 / 360-serie: T16 - T30 pallettrucks.
  • 1170 / 1172 / 1173 / 1174-serie: L06 - L20 stapelaars.
  • 131 / 139 / 372 / 379-serie: L10 - L16 stapelaars en T20 - T30.
  • 132 / 149 / 1159-serie: N20 - N25 orderpickers.
  • 1160 / 1163 / 1164-serie: D06 - D12 dubbelstapelaars.
  • 113 / 115 / 116 / 1120-serie: R10 - R25 reachtrucks.
  • 1111-serie: N20 orderpicker.
💡
Goed om te weten: De rechthoekige 4-pins aansluiting zit onder de kap en is duidelijk kleiner en vlakker dan de ronde Linde-stekkers van de vorkheftrucks. Controleer dat aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC554A) | Linde 4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • MHE intern transport
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Hef- en hijswerktuig

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
4-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
Of je extra procedures kunt uitvoeren die Jaltest per regeleenheid aanbiedt, zoals tests of inleerprocedures.Aanvullende procedures

Gebruik

Referentienummer
JDC554A
Regeleenheden
LAC (vermogensmodule) en LID (display, op stapelaars)

Overige specificaties

Toepassing
Linde magazijntrucks, stapelaars en pallettrucks
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
