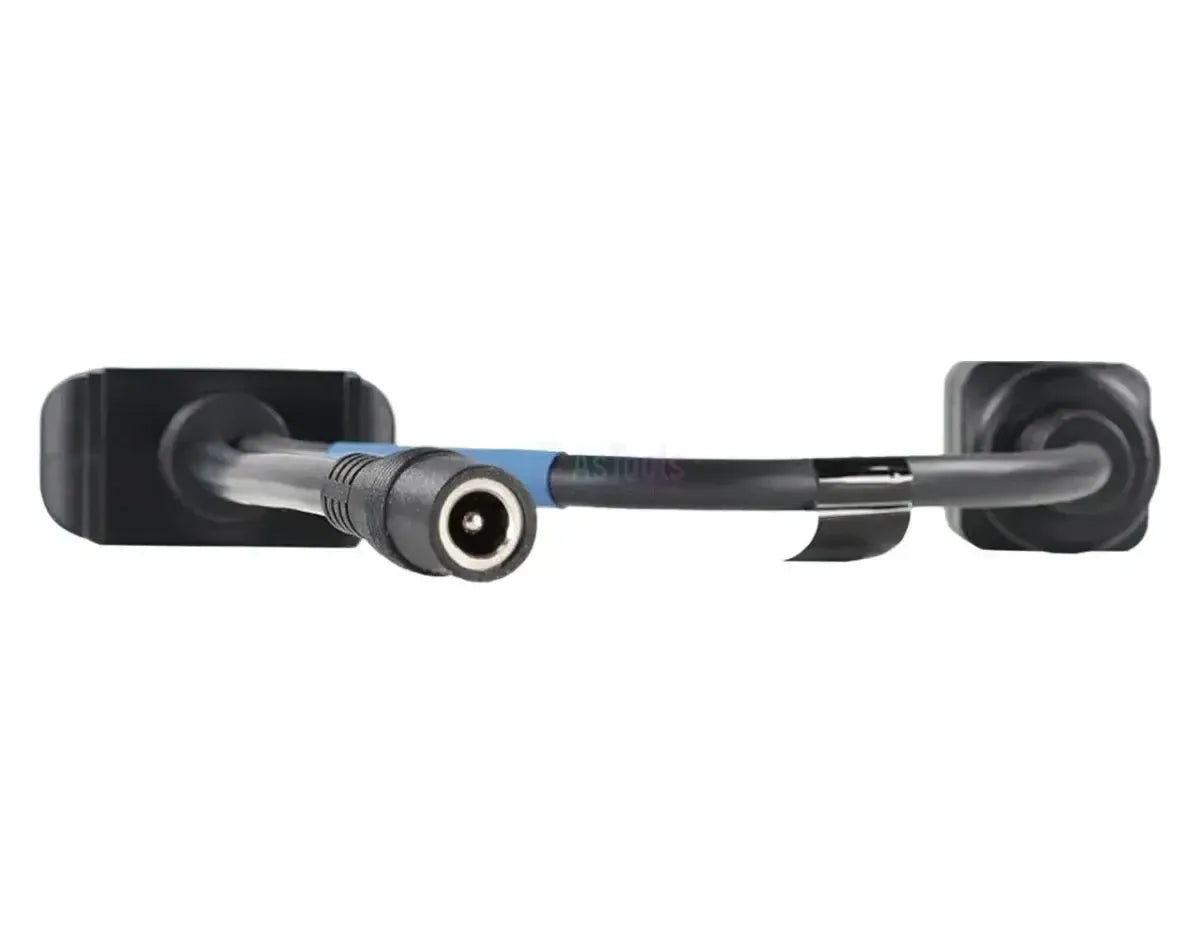

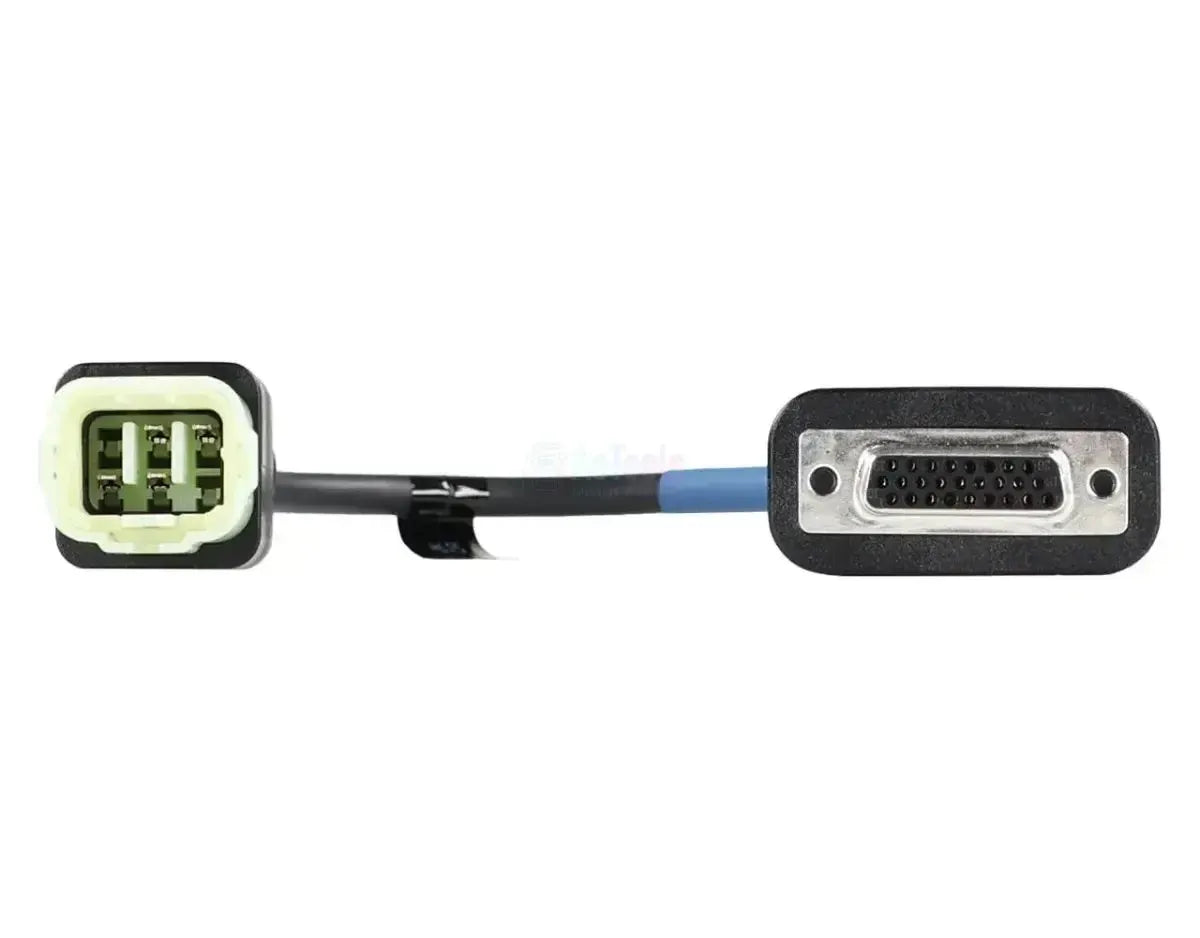

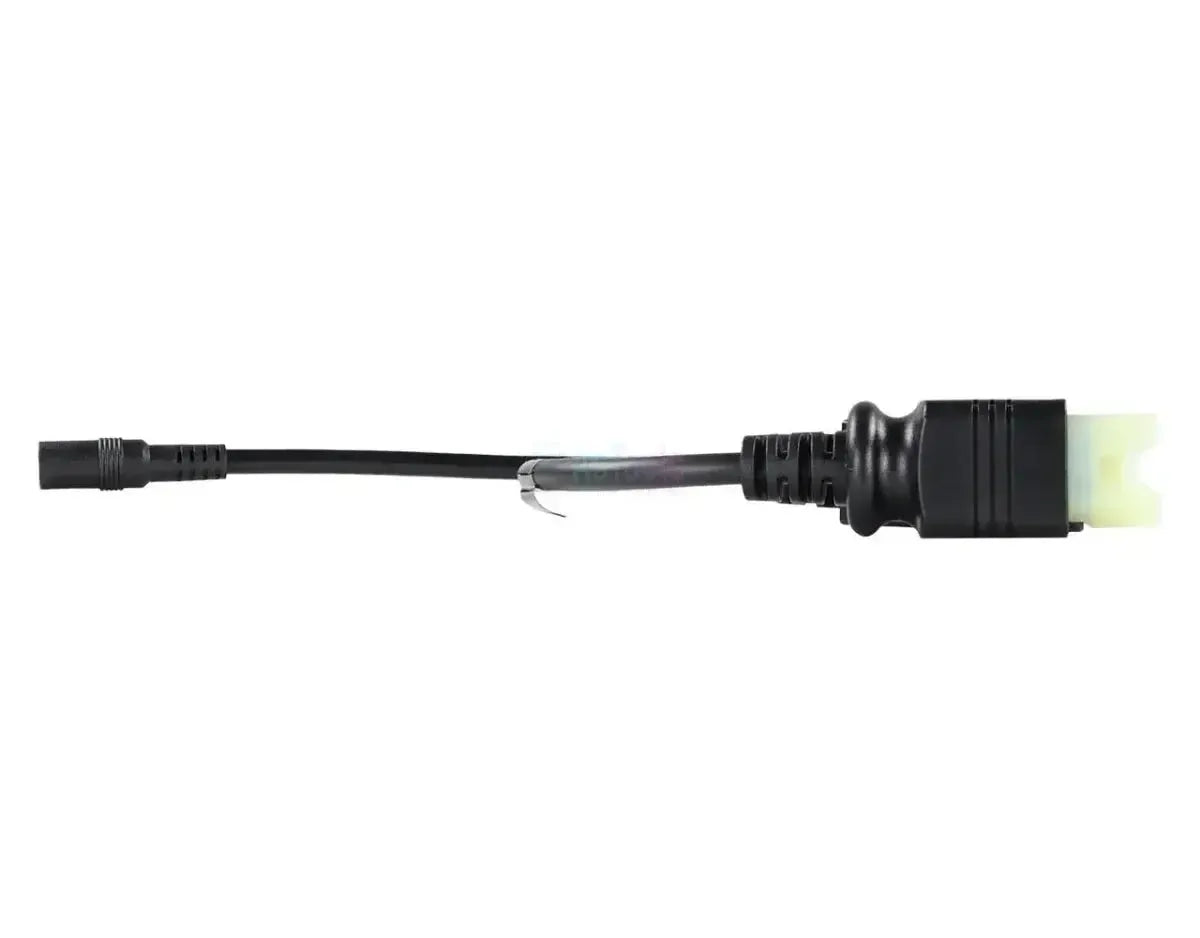

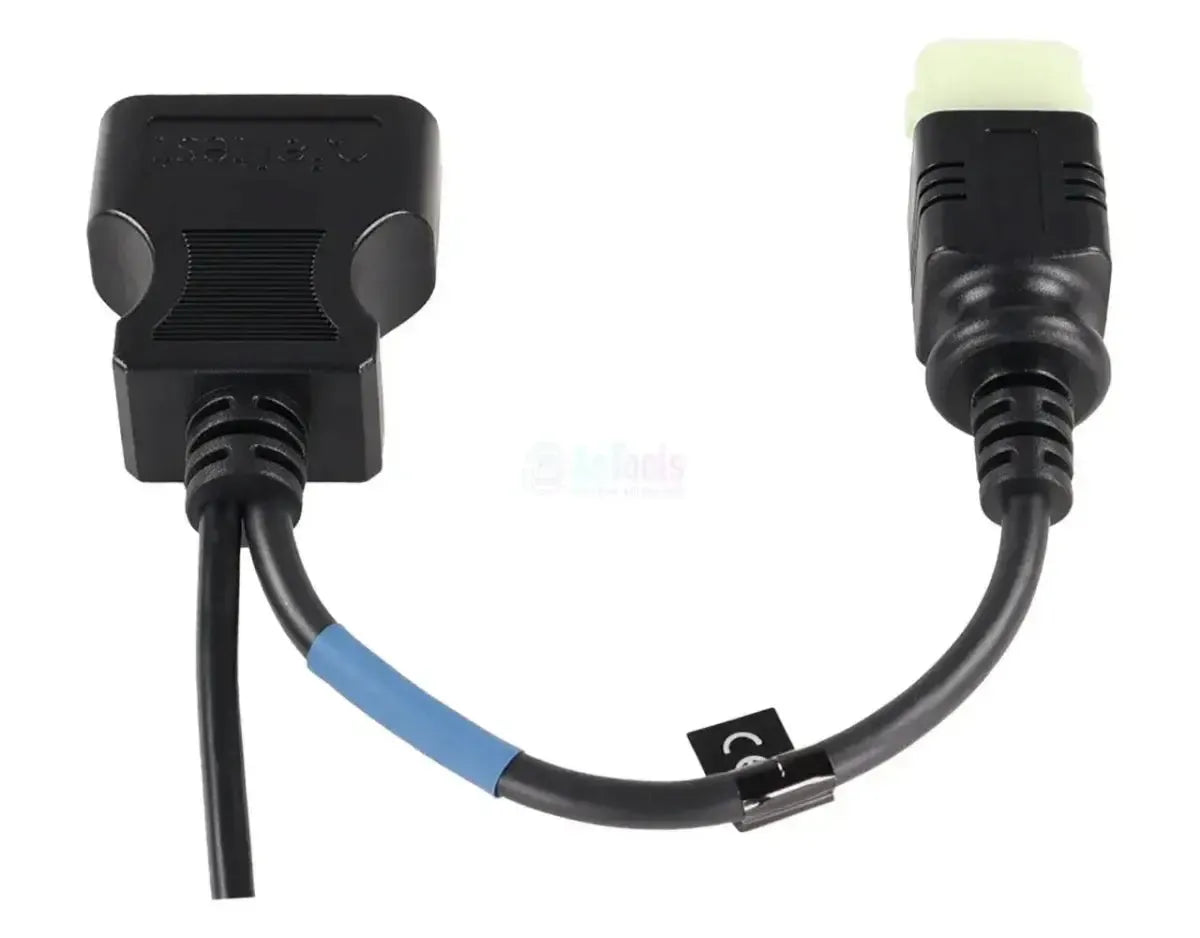

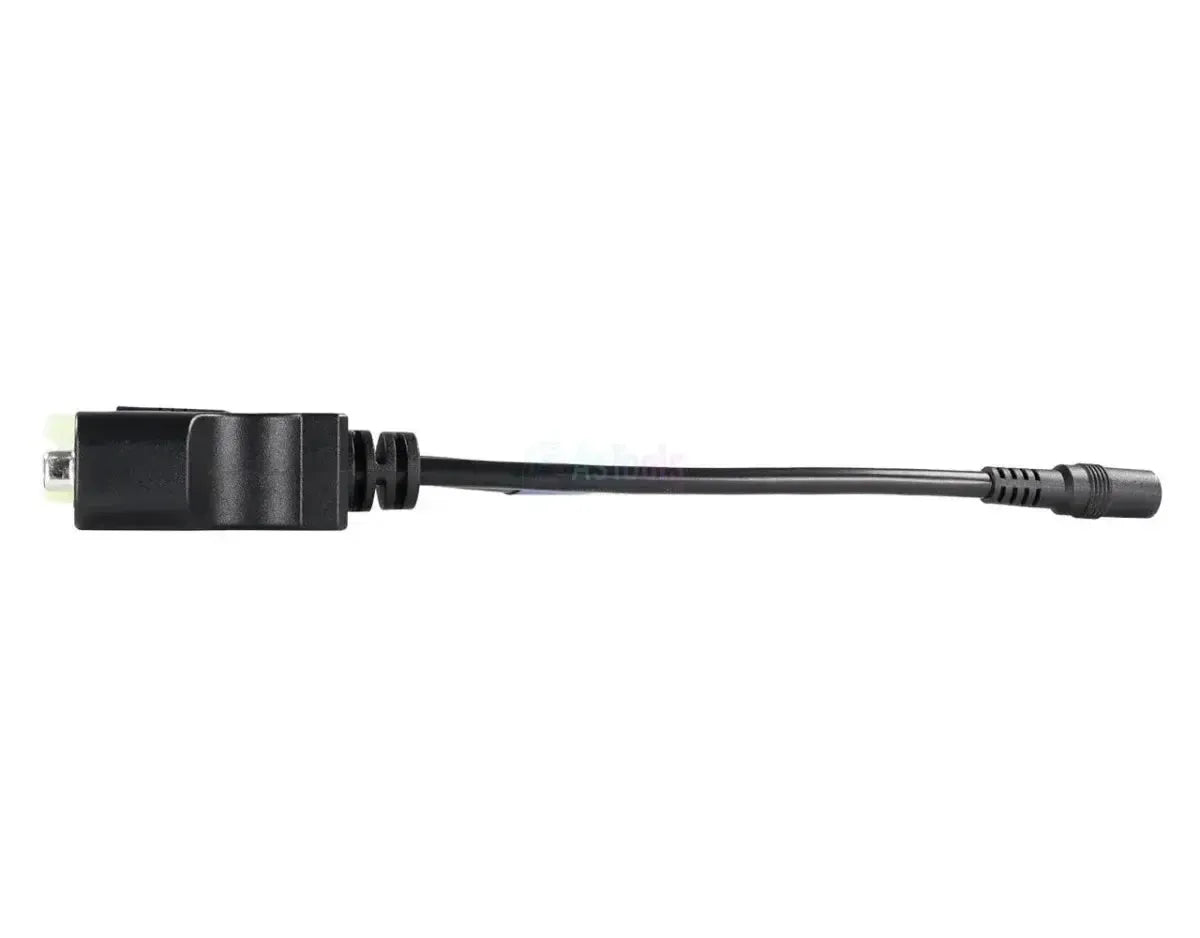

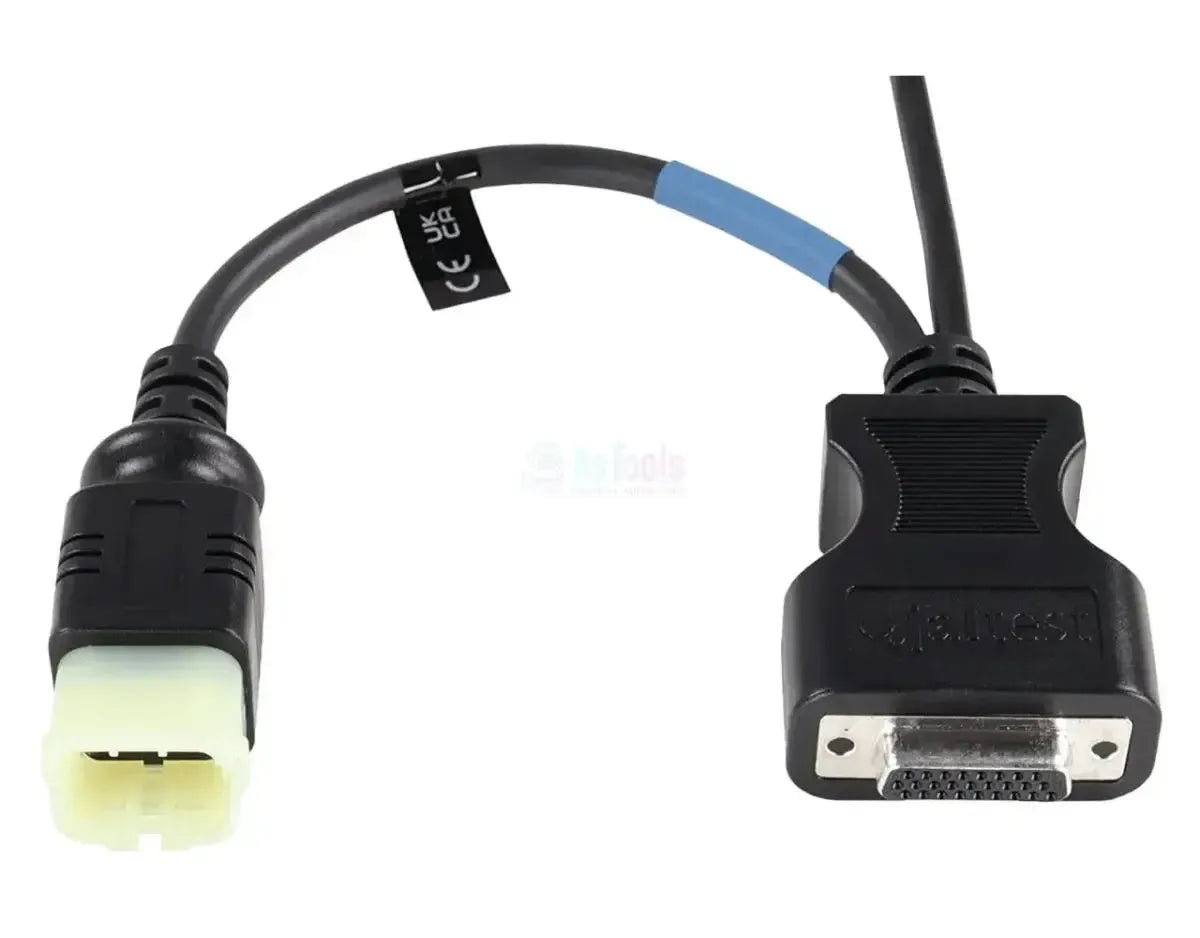

De Jaltest JDC632.9 verbindt de 6-pins diagnoseaansluiting van de kleine Mercury- en Tohatsu-buitenboordmotoren met de 26-pins DB26-poort van de Jaltest Link. De DB26-connector gaat rechtstreeks op de SubD-26-ingang van de Link, zonder OBD2-tussenkabel. De 6-pins aansluiting zit onder de motorkap.
Met de kabel aangesloten bereikt u de motorregeling van deze buitenboordmotoren: ECM by Tohatsu onder de Mercury-modelnamen en ECM onder de Tohatsu-modelnamen, dezelfde regeleenheid met dezelfde functieset. U leest foutcodes en meetwaarden uit, stuurt componenten aan en volgt de waarden live. Jaltest voert de kabel voor de 10-20 pk-klasse en hij valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Met deze kabel legt u de verbinding tussen de Jaltest Link en de motorregeling van de kleine Mercury- en Tohatsu-buitenboordmotoren. De verbinding loopt van de 6-pins aansluiting onder de motorkap rechtstreeks naar de SubD-26-poort van de Link.
Regeleenheden die u kunt benaderen
- ECM by Tohatsu: Motorregeling, Mercury-modellen.
- ECM: Dezelfde regeling, Tohatsu-modellen.
Wat u kunt doen
- Foutcodes: Foutgeheugen lezen met omschrijving.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Componenten: Tests aan injectie en ontsteking.
- Live data: Meekijken terwijl de motor draait.
Zo gebruikt u hem
- Kap openen: Zoek de 6-pins aansluiting onder de motorkap.
- Aansluiten: Steek de 6-pins stekker van de JDC632.9 erin.
- Link koppelen: Zet de DB26 op de SubD-26-poort; bij de V9 via de JDC100B.
- Contact aan: Zet het contact van de motor aan.
- Uitlezen: Kies Mercury of Tohatsu en het model in Jaltest Marine.
Compatibele voertuigen en toepassingen
Bepalend zijn de stekker en de vermogensklasse, niet de modelnaam. De kabel past op Mercury- en Tohatsu-buitenboordmotoren uit de klasse 10-20 pk met de 6-pins diagnoseaansluiting. Onderstaande modellen voert Jaltest Marine in de dekking.
Mercury:
- 15 FourStroke: Regeleenheid ECM by Tohatsu.
- 20 FourStroke: Regeleenheid ECM by Tohatsu.
- 15 SeaPro: Regeleenheid ECM by Tohatsu.
Tohatsu:
- MFS 15: Regeleenheid ECM (Engine Control Module).
- MFS 20: Regeleenheid ECM (Engine Control Module).
- MFS 9.9: Regeleenheid ECM (Engine Control Module).
Verpakkingsinhoud
- 1x Jaltest (JDC632.9) | Mercury/Tohatsu 6-pins OBD - 26-pins DB26 Verloopkabel | Motorboot
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- Marine vaartuigen
Aansluitingen
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 26-pins DB26
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 6-pins OBD
Diagnosefuncties
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je onderdelen zelf kunt laten werken vanuit het apparaat. Zo zie je of de storing bij het onderdeel of de bedrading zit.Componenten aansturen
- Ja
Gebruik
- Referentienummer
- JDC632.9
- Regeleenheden
- ECM by Tohatsu, ECM (Engine Control Module)
- Nodig om te gebruiken
- Jaltest Link
Overige specificaties
- Toepassing
- Mercury- en Tohatsu-buitenboordmotoren, 10-20 pk
- Lengte
- Niet opgegeven
- Let op bij Jaltest Link V9
- Marinekabels met DB26-aansluiting vragen de verlengkabel JDC100B
- Segment
- Motorboot (marine)
- Onderdeel van kabelset
- Niet van toepassing; los verkrijgbaar
