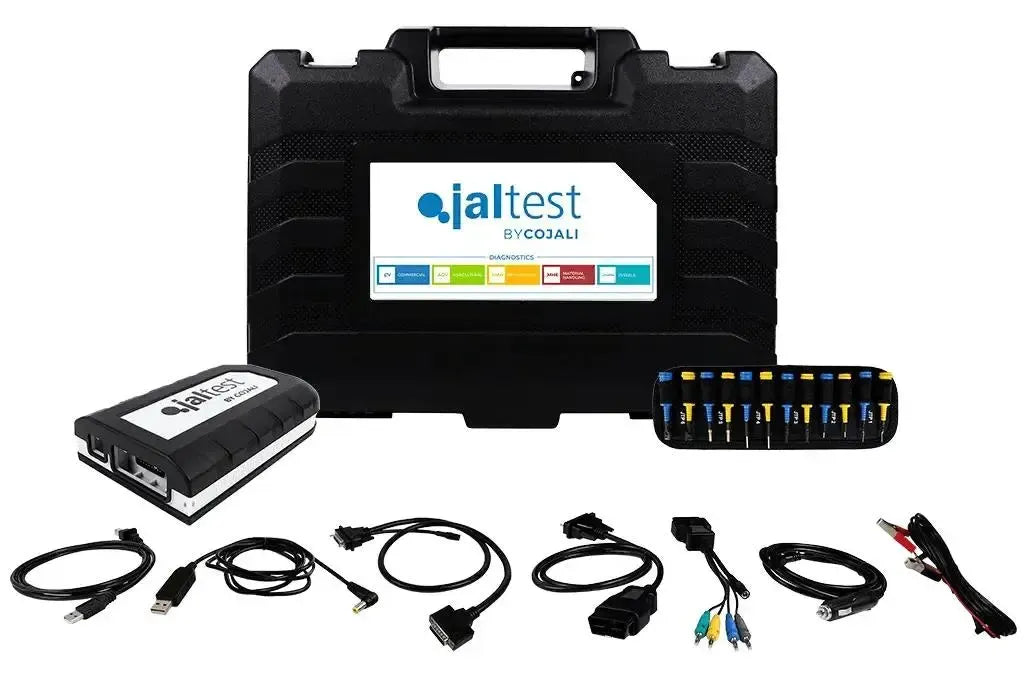

De Jaltest MHE Kit (70301001) is de hardwarebasis voor diagnose op intern transport- en hefmaterieel. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit (70002001), de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B, de verlengkabel JDC100 van 100 cm en de USB-voedingskabel JDC60AM2. Alles zit in de compacte koffer 70003015 van 505 × 381 × 146 mm.
Die zevende kabel is het verschil met de zusterkoffers — alleen deze uitvoering krijgt de JDC60AM2 mee, die de Jaltest Link V9 van spanning voorziet via een USB-A-poort. Dat is precies wat u nodig hebt bij elektrisch aangedreven heftrucks en hoogwerkers, waar de diagnoseaansluiting zelf vaak geen spanning levert. Verder is de hardware gelijk aan die van 70001052, 70001060 en 70001053; het onderscheid zit in de softwaremodule.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Deze set legt de verbinding tussen een Windows-pc met Jaltest-software en de regeleenheden van heftrucks, verreikers en hoogwerkers. De Jaltest Link V9 vertaalt de voertuigbus naar de pc, terwijl de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-poort of via de multipins op een afwijkende connector. Hieronder staat wat er in de koffer ligt en wat u ermee doet.
Wat er in de koffer ligt
- Jaltest Link V9 (70001015): De diagnose-interface, met 26-pins DB26 naar de kabel en USB-C naar de pc.
- Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10 in blauw en geel, de aansluitkabel JTP101 en de voedingskabels JDC10AM2 en JDC20AM2.
- JDC213.9: Verloopkabel van 26-pins DB26 naar de 16-pins OBD2-aansluiting.
- JDC107.9B: Aansluitkabel van de Jaltest Link V9 naar de USB-C-poort van de pc.
- JDC100: Verlengkabel van 100 cm tussen de Jaltest Link V9 en de machinekabel.
- JDC60AM2: Voedingskabel die de Jaltest Link V9 via een USB-A-poort van spanning voorziet.
- Compact Hardcase (70003015): Koffer van 505 × 381 × 146 mm met plaats voor deze set en ongeveer twaalf kabels.
Wat u ermee kunt doen
- Foutcodes lezen en wissen: Op elke regeleenheid die de Jaltest MHE-module dekt.
- Live data en parameters volgen: Bij diesel, LPG, gas en elektrische aandrijving.
- Componenten aansturen: Kleppen, relais en actuatoren gericht in werking zetten.
- Een afwijkende connector aanprikken: Met de multipins bereikt u een aansluiting waarvoor geen kant-en-klare kabel bestaat.
- De interface los voeden: Met de JDC60AM2 werkt de Jaltest Link V9 ook als de diagnoseaansluiting geen spanning geeft.
Compatibele voertuigen en toepassingen
Bepalend is de softwaremodule, niet de koffer. Deze hardware hoort bij Jaltest MHE, de module voor intern transport- en hefmaterieel. Voor dit materieel is nooit een gestandaardiseerde OBD-aansluiting verplicht geworden, dus de merkeigen connectoren blijven ook op nieuwe machines in gebruik — daar zijn de multipins en de voedingskabels voor.
Intern transport- en hefmaterieel:
- Heftrucks: Onder meer Hyster, Yale, Linde, Still, Jungheinrich, Toyota en Crown.
- Verreikers: Telescopische verreikers.
- Hoogwerkers: Knik- en schaarhoogwerkers, onder meer JLG, Haulotte en Genie.
- Aandrijvingen en regelaars: Onder meer Zapi en Curtis in elektrisch materieel.
Verpakkingsinhoud
- 1x Jaltest Link V9 interface (70001015)
- 1x Multipin Kit (70002001)
- 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
- 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
- 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
- 1x Jaltest (JDC60AM2) | USB-A Voedingskabel | Interface
- 1x Jaltest (70003015) | Compact Hardcase
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | 70301001 |
| Type | Hardwareset voor voertuigdiagnose |
| Uitvoering | Compacte koffer |
| Aantal onderdelen | 7 |
| Inhoud | Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, koffer 70003015 |
| Interface | Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc |
| Multipinkit | 70002001 — twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2, JDC20AM2 |
| Verlengkabel | JDC100, 100 cm |
| Voedingskabel | JDC60AM2, USB-A |
| Toepassing | Intern transport- en hefmaterieel (MHE) |
| Segment | Hef- en Hijswerktuigen |
| Onderdeel van | Het uitleesapparaat MHE |
| Afmetingen koffer | 505 × 381 × 146 mm |
