Jaltest  |  SKU: MDC06

Jaltest (MDC06) | Wabco 10-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

€127,95 incl.
€105,74 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

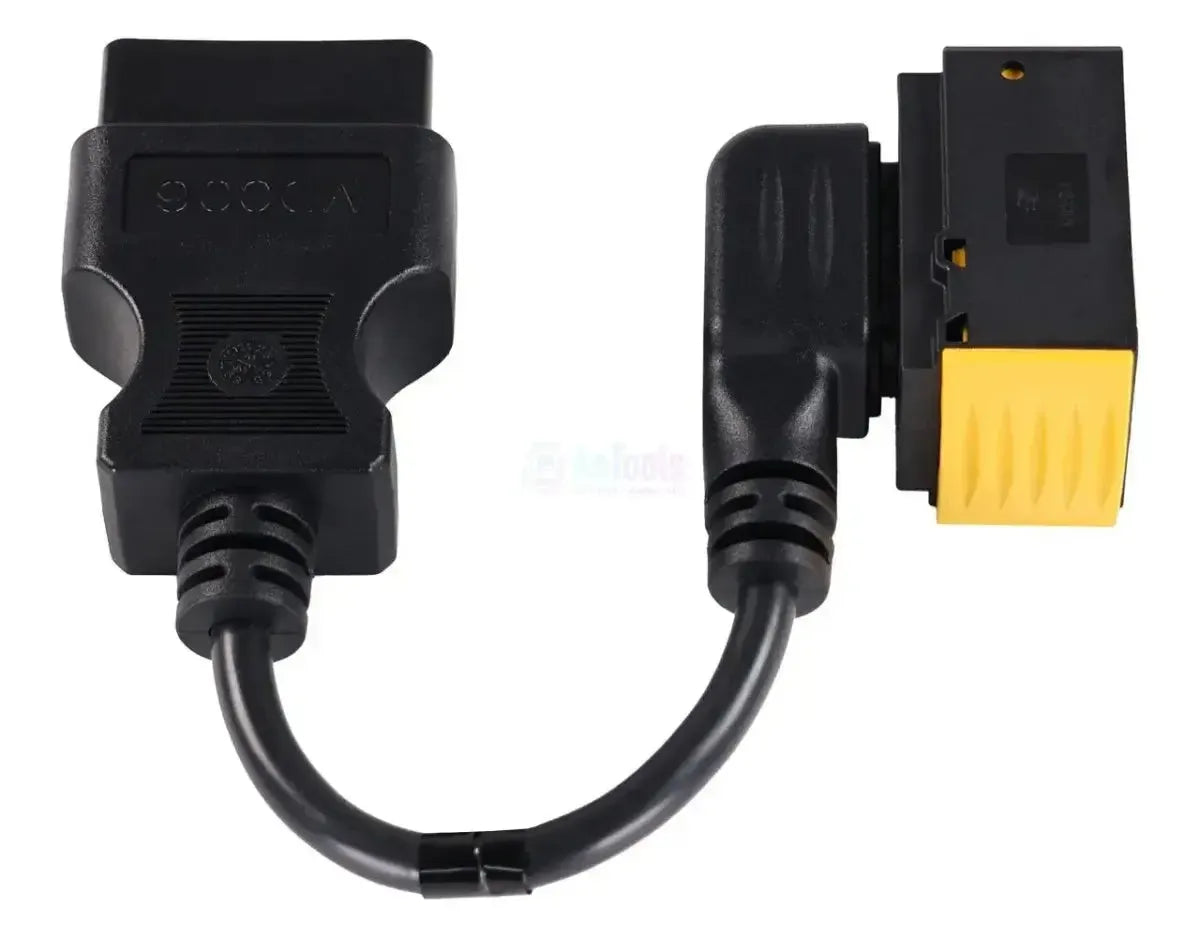

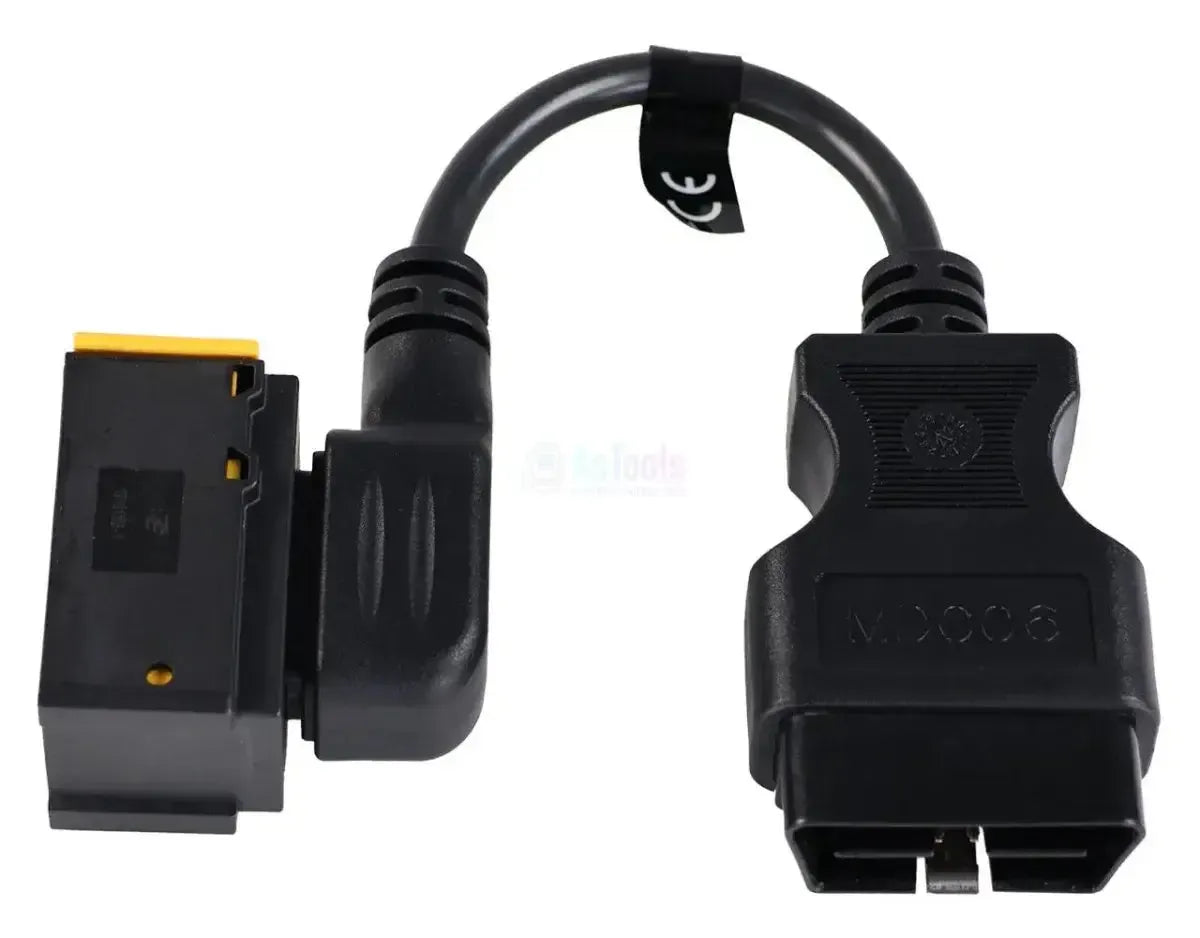

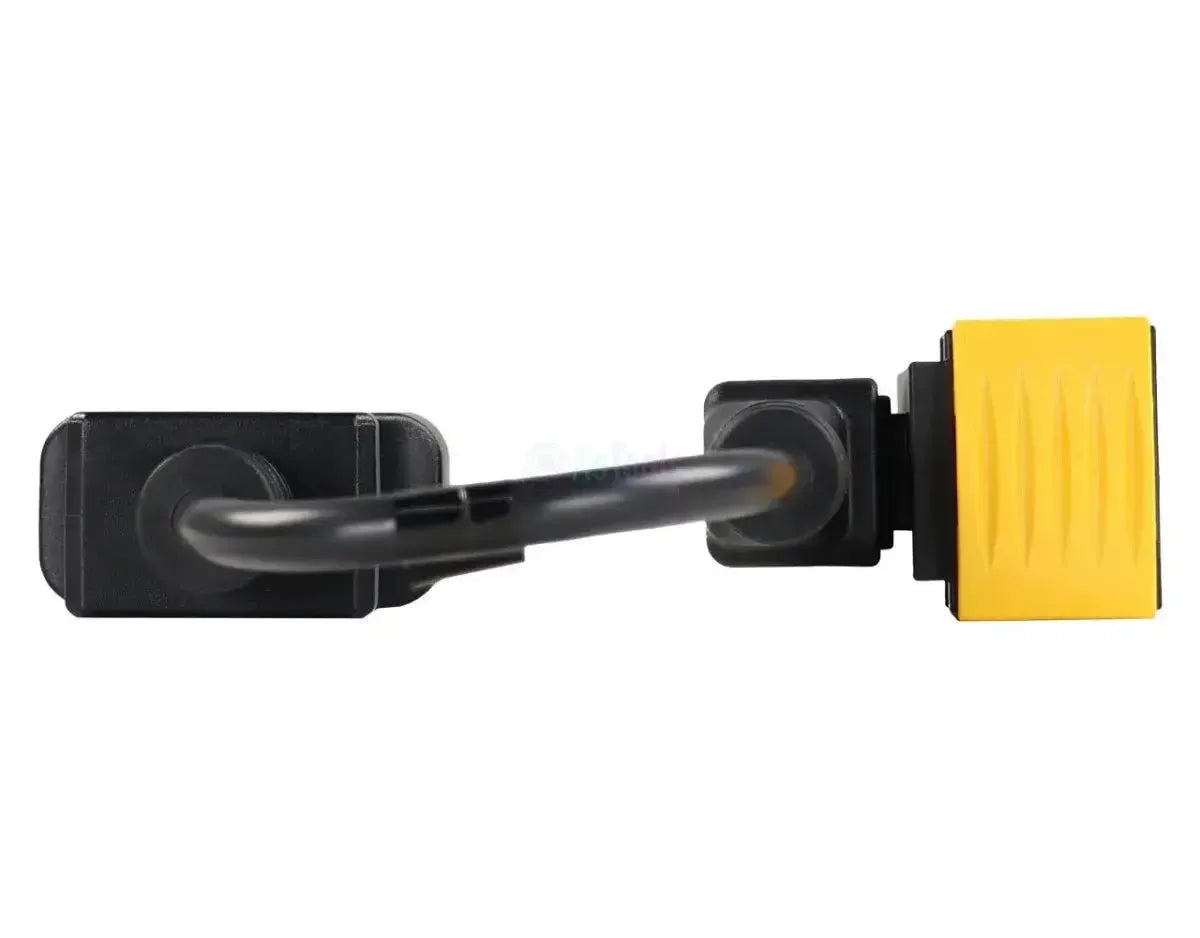

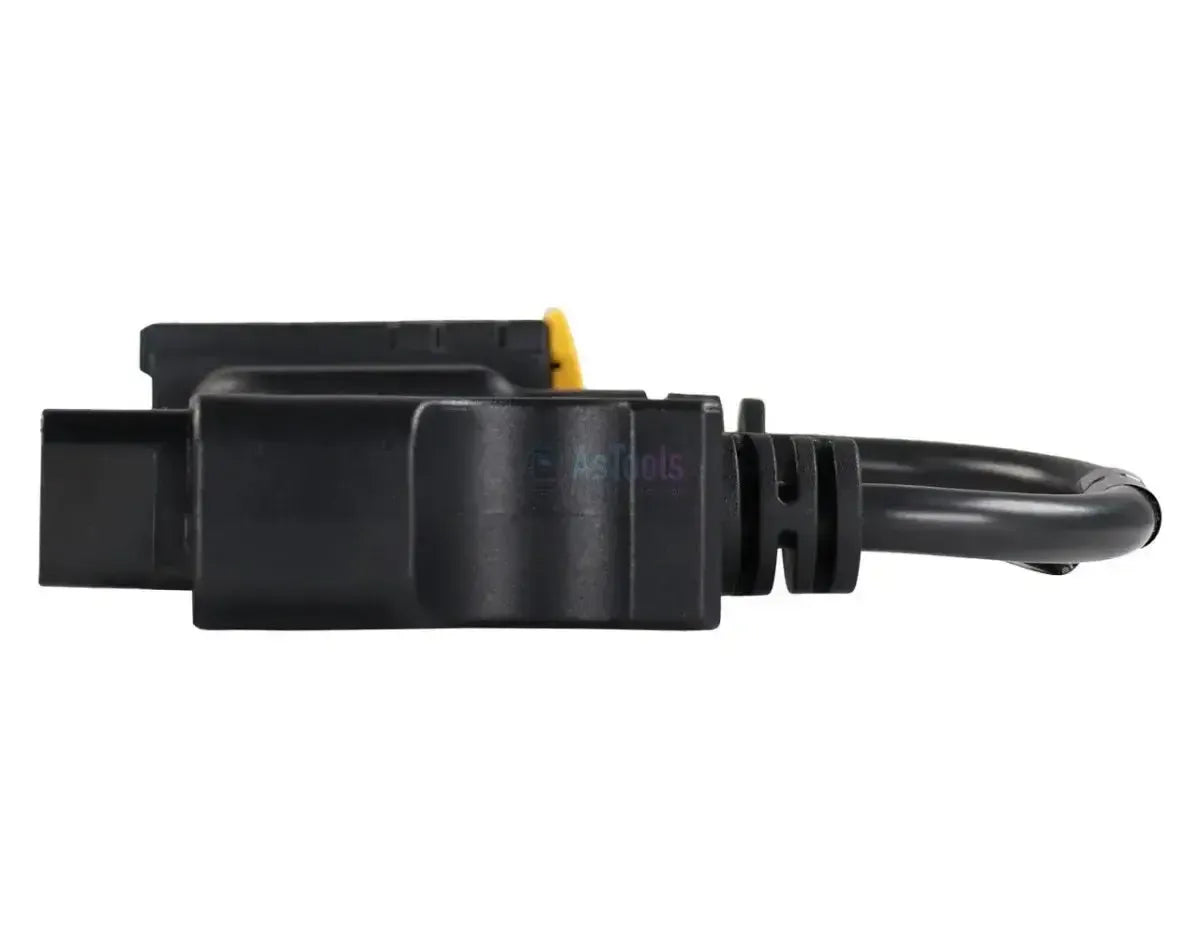

De Jaltest MDC06 is de testkabel tussen de 10-polige connector (2x5) met gele vergrendeling van een Wabco-modulator van de derde generatie en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de modulator aan, niet op de diagnoseaansluiting van het voertuig.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de Wabco-modulatoren van de derde generatie, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕Past uitsluitend op de derde generatie; voor de eerste en tweede is dat MDC07, voor de vierde MDC08 en voor de derde met redundantieventiel MDC09.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-modulator: Wabco, derde generatie.
  • Aansluiting: 10 pinnen (2x5), gele beugel.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is de generatie van de modulator, niet het merk van het voertuig. De MDC06 past op Wabco-modulatoren van de derde generatie met de 10-polige aansluiting.

Wabco:

  • EBS-modulator, derde generatie: 10-polige connector (2x5) met gele vergrendeling.

Andere generaties:

  • MDC07: Eerste en tweede generatie.
  • MDC08: Vierde generatie.
  • MDC09: Derde generatie met redundantieventiel.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡

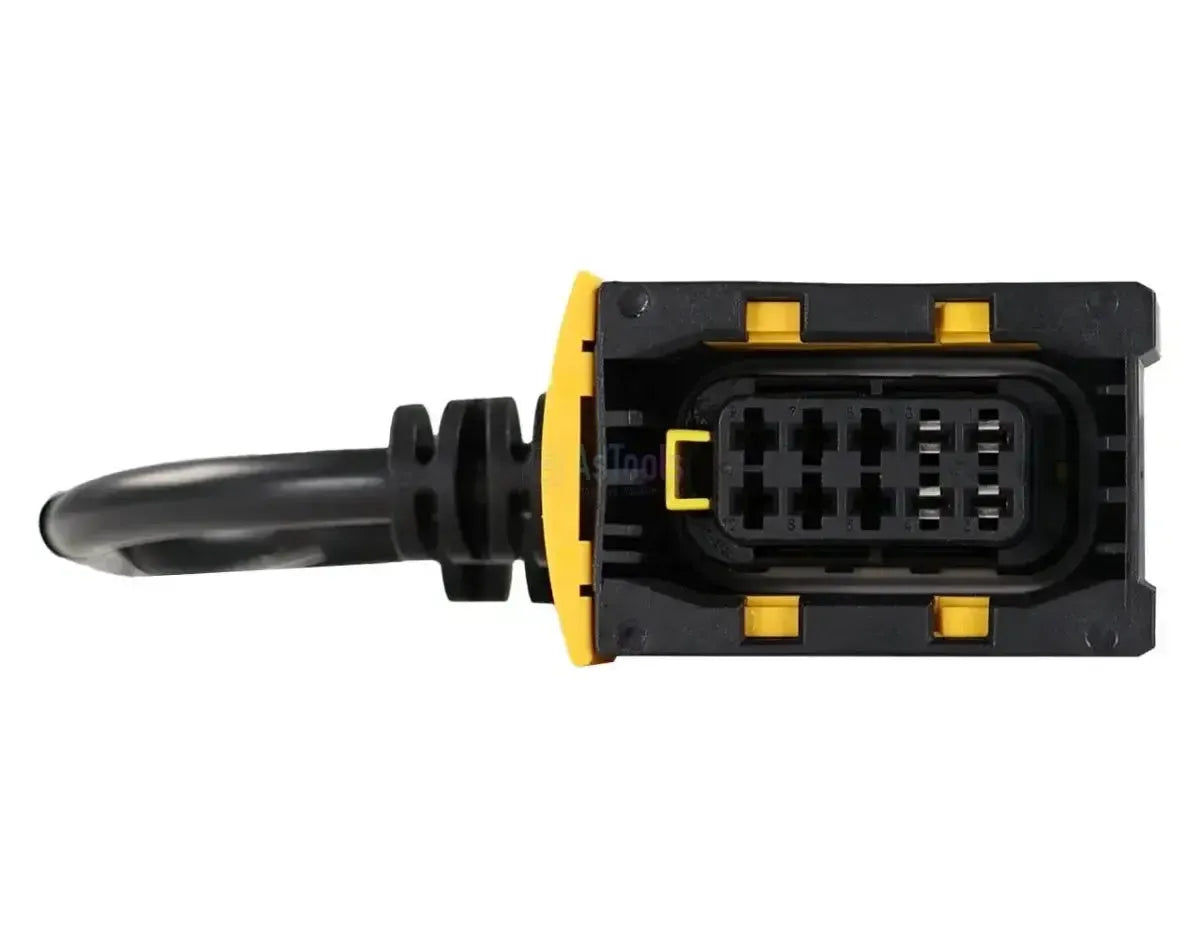

Goed om te weten: De aansluiting op de modulator is een zwarte rechthoekige connector met tien pinnen in twee rijen van vijf en een gele vergrendelbeugel. Heeft de modulator een redundantieventiel, dan is de MDC09 de juiste uitvoering.

Verpakkingsinhoud

  • 1x Jaltest (MDC06) | Wabco 10-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel of set. Zo weet je dat het past bij je Jaltest-apparatuur.Merk
Jaltest (Cojali)
Wat voor onderdeel het is: een testkabel voor een onderdeel, een adapter, een interfacekabel of een complete set.Soort artikel
Testkabel
Met welke versie van de Jaltest Link de kabel werkt. Kies de versie die je zelf in de werkplaats hebt.Geschikt voor Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Aansluitingen

De stekker waarmee de kabel op de Jaltest ETM of Link aansluit. Die moet passen bij je apparaat.Aansluiting interfacezijde
16-pins OBD2
De stekker die op het onderdeel of de modulator gaat. Die bepaalt op welk onderdeel je de kabel kunt aansluiten.Aansluiting onderdeelzijde
10-polige connector (2x5) met gele vergrendeling

Testfuncties

De ETM neemt de rol van de regeleenheid over. Zo zie je of het onderdeel zelf stuk is of dat de storing elders zit.Onderdeel los van voertuig testen
Een eindcontrole waarmee je bevestigt dat het onderdeel goed werkt, bijvoorbeeld na een reparatie.End of Line-test (EOL)

Licentie

Welke Jaltest-licentie je moet hebben om de ETM met deze kabel te gebruiken. Zonder de juiste licentie werkt het niet.Benodigde softwarelicentie
  • CV
  • Modular
Of deze kabel al in de ETM-kit zit. Is dat niet zo, dan koop je hem los als aanvulling.Onderdeel van de ETM-kit

Afmetingen

Hoe lang de kabel is. Een langere kabel geeft meer ruimte om bij het onderdeel te komen.Kabellengte
24 tot 26 cm
Referentienummer
MDC06
Jaltest-module
Jaltest ETM, naast Jaltest CV of Modular

Overige specificaties

Toepassing
Wabco-modulatoren van de derde generatie
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Uitvoering met redundantieventiel
MDC09
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor één jaar)
