Jaltest  |  SKU: JDC308A

Jaltest (JDC308A) | ZF Ecolife Mini-USB - 16-pins OBD2 Verloopkabel | Autobus

€97,95 incl.
€80,95 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

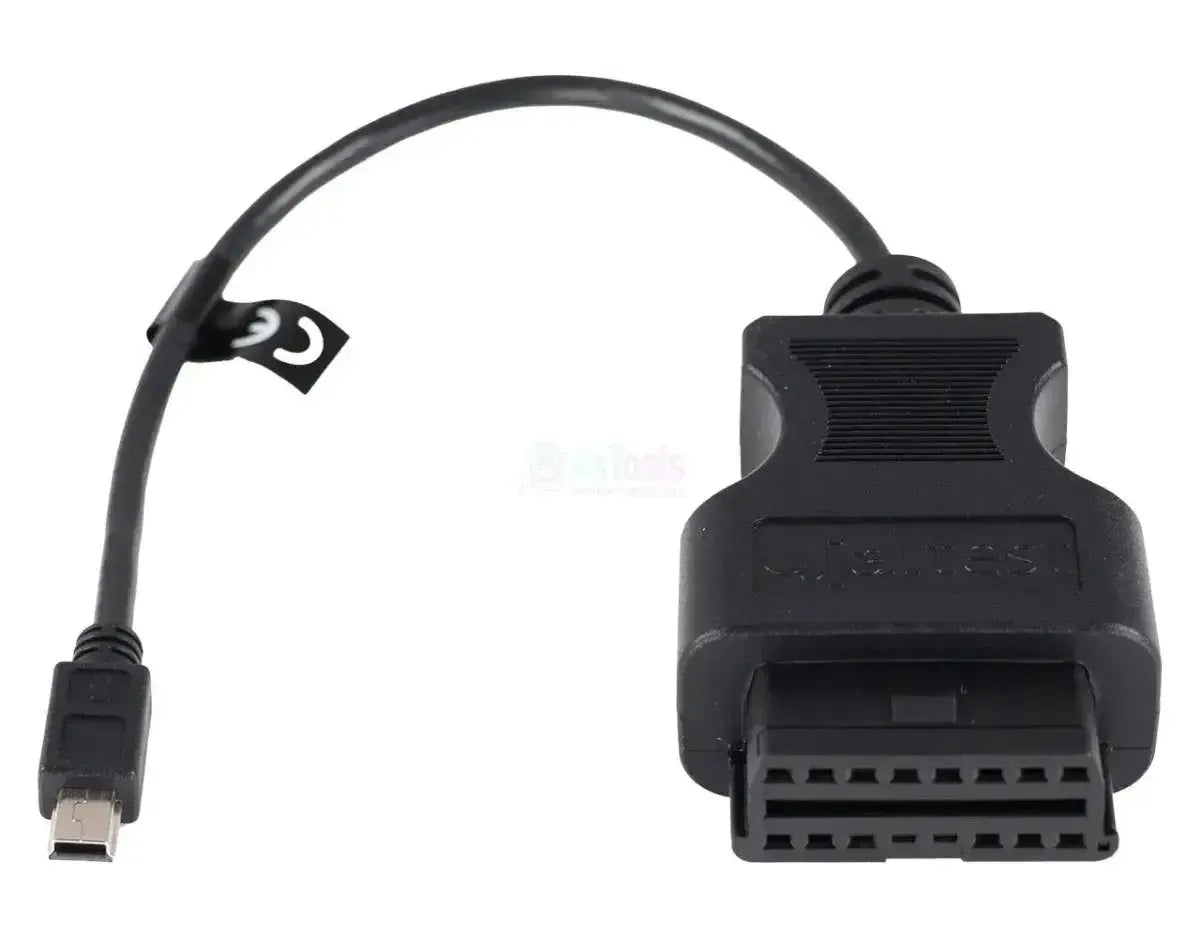

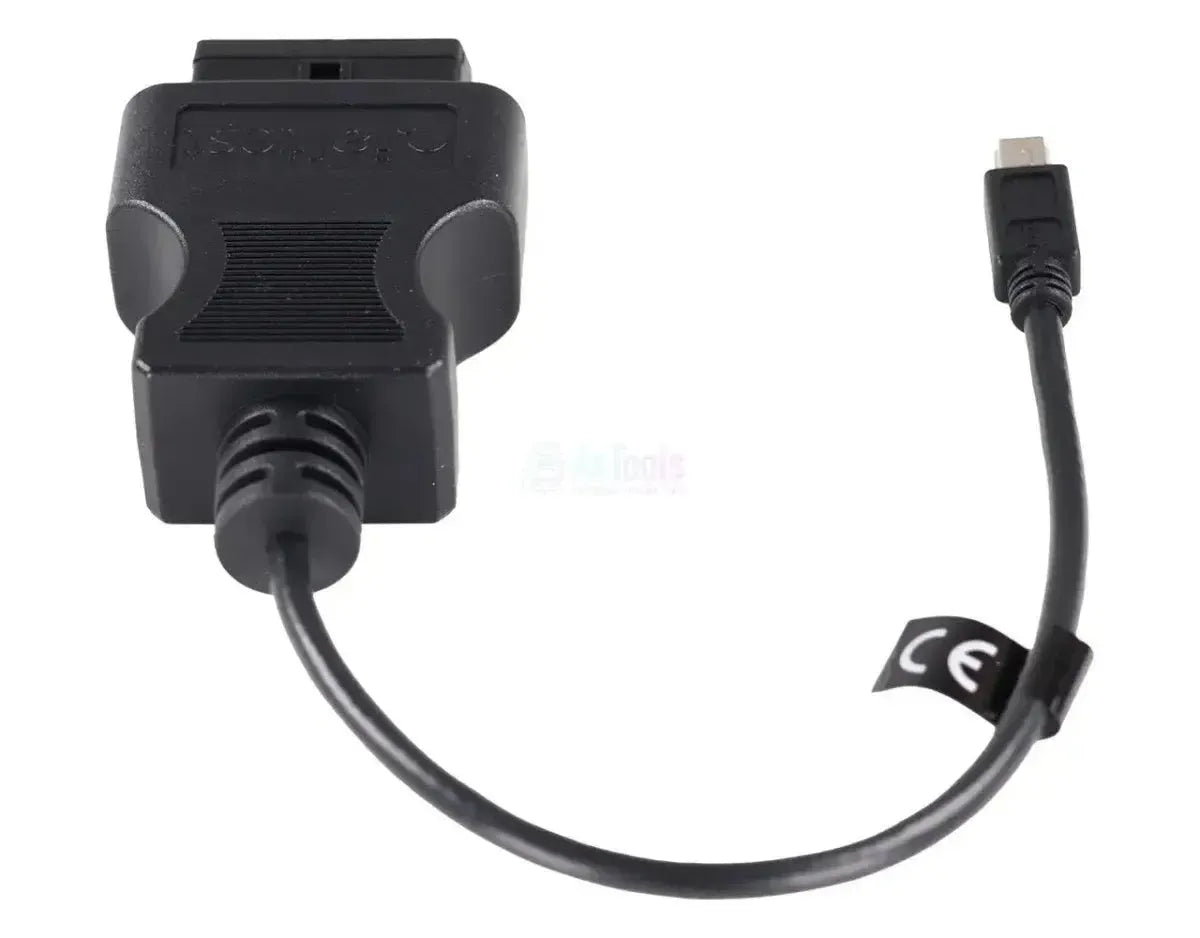

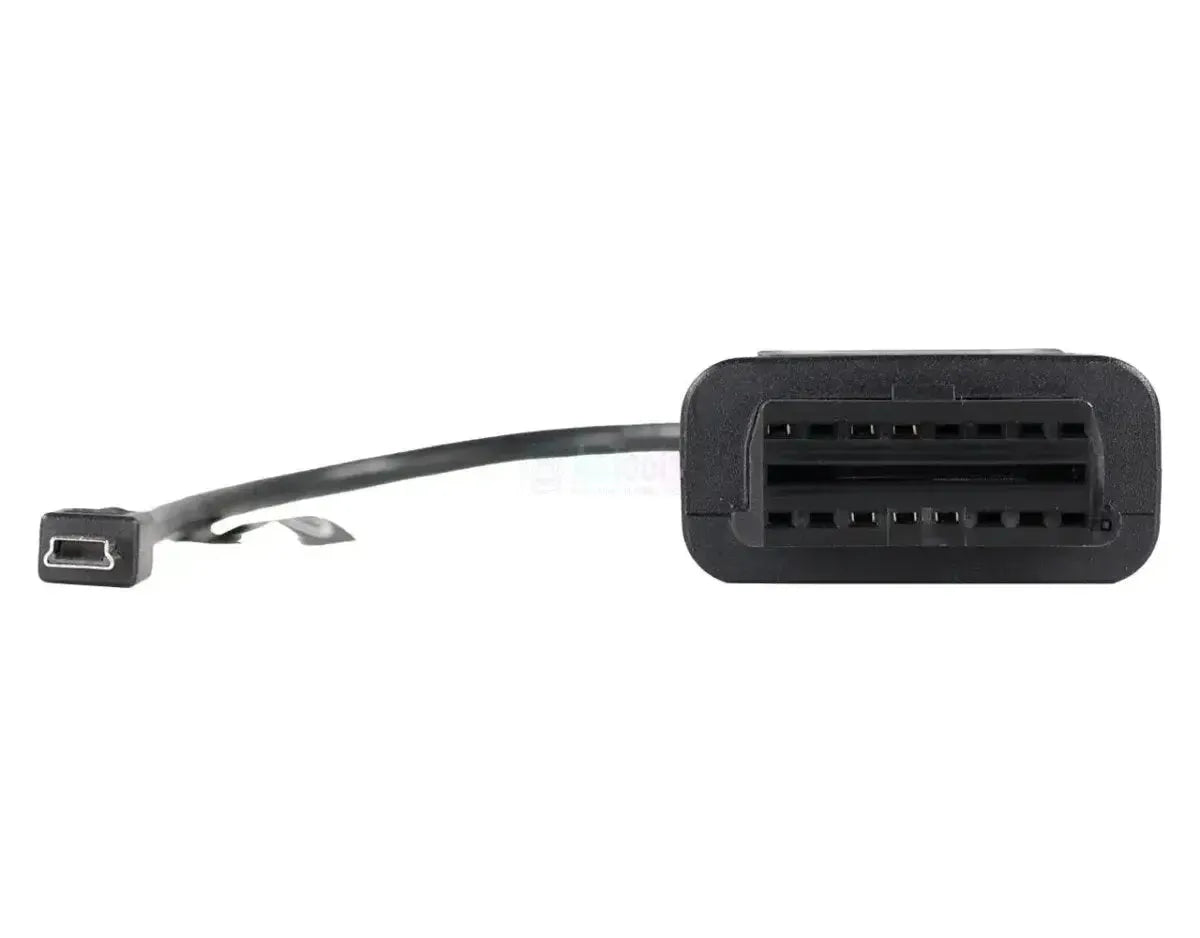

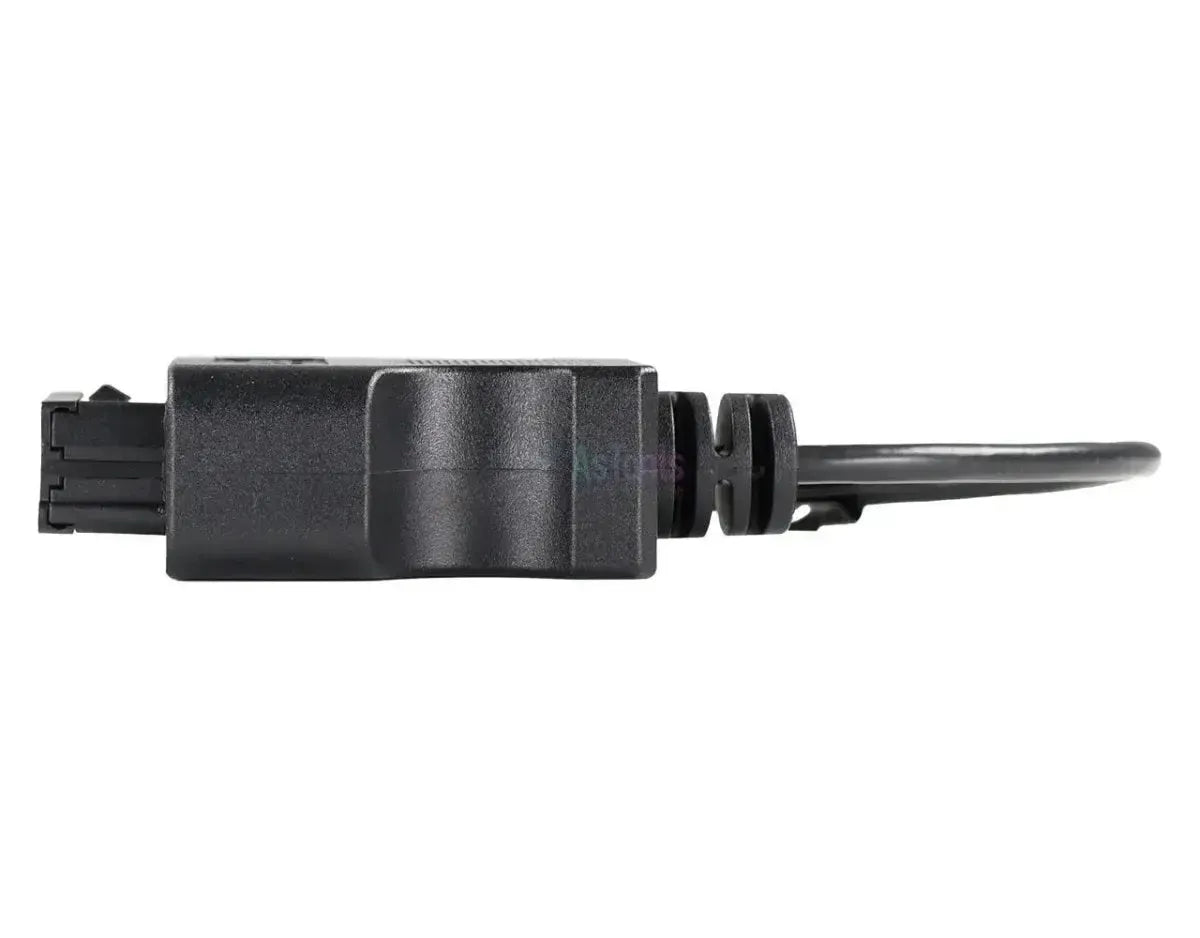

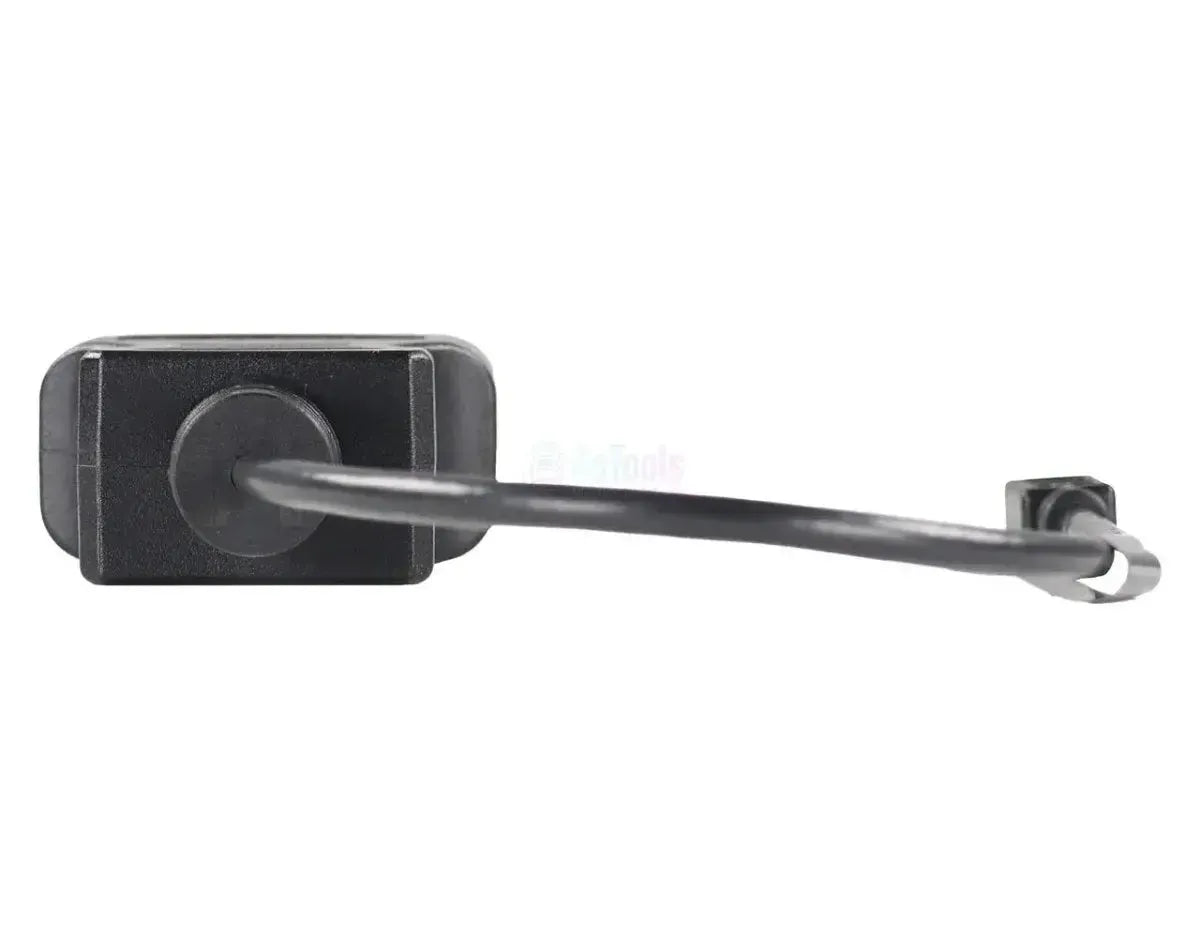

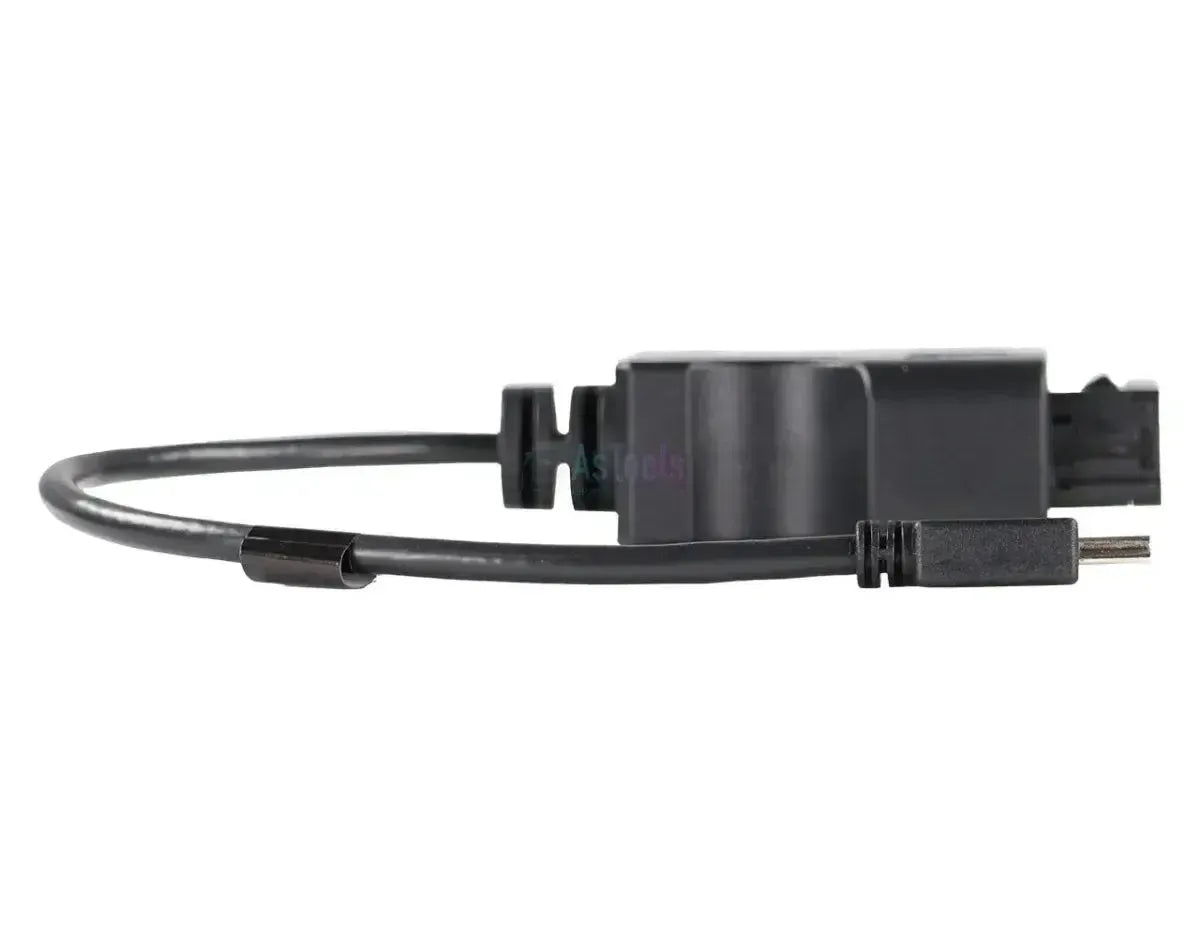

De Jaltest JDC308A eindigt aan de voertuigzijde op een mini-USB en niet op een stekkerblok. Aan de ene kant zit de 16-pins OBD2-aansluiting met het opschrift JDC308A, voor de diagnosekabel van de Jaltest Link. Aan de andere kant zit een 5-polige mini-USB-stekker type B met een metalen huls, die in de diagnoseaansluiting op de ZF EcoLife-bak gaat. Het snoer is 28 tot 30 cm lang.

Met die verbinding leest de Jaltest-software de regeleenheid van de EcoLife-automaat uit. ZF bracht de EcoLife in 2008 op de markt als opvolger van de Ecomat, als zesversnellingsbak voor stads- en streekbussen in de typereeks 6AP1000B tot 6AP2000B. Sinds 2019 levert ZF hem als EcoLife 2. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔De mini-USB gaat rechtstreeks in de diagnoseaansluiting op de bak, ook als de transmissie niet via de voertuigdiagnose meepraat.
✔Aan de andere kant zit een gewone 16-pins OBD2-aansluiting, dus de standaard diagnosekabel van de Link past zonder tussenstuk.
✔De kabel volgt de transmissie, niet de carrosseriebouwer, en past dus op elk busmerk met deze bak.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Alleen voor de mini-USB-uitvoering; de EcoLife met de gele 9-polige MCP-stekker hoort bij JDC309A, de oudere Ecomat bij JDC307A of JDC303A.
✕De kabel bereikt alleen de EcoLife-regeling; de overige systemen van de bus lopen via hun eigen aansluiting.
✕De mini-USB is hier geen pc-aansluiting. Hij zit op de bak en draagt de diagnoselijn van de transmissie.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt bij de bak en niet vanaf de bestuurdersplaats.

Toepassingen en functionaliteiten

Via de mini-USB op de bak komt u met de Jaltest-software bij de regeleenheid van de EcoLife-transmissie. Welke functies u te zien krijgt, hangt af van de uitvoering van de bak.

Regeleenheden die u kunt benaderen

  • EcoLife: Busautomaat van ZF.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensor- en systeemwaarden live.
  • Componenten: Actuatoren activeren en controleren.
  • Parameters, kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsreset: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de mini-USB op de EcoLife-bak.
  2. Aansluiten: Steek de mini-USB van de JDC308A erin.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies de ZF-transmissie EcoLife.

Compatibele voertuigen en toepassingen

Bepalend is de transmissie, niet het model. De kabel hoort bij de ZF EcoLife-automaat met de mini-USB-diagnoseaansluiting op de bak. Of uw bak een mini-USB of de gele MCP-stekker heeft, ziet u aan de bak zelf.

ZF EcoLife:

  • Mini-USB-uitvoering: Diagnoseaansluiting op de bak zelf.
  • Typereeks: 6AP1000B tot 6AP2000B.
  • MCP-uitvoering: Valt hierbuiten; daarvoor is JDC309A.

Voertuigen:

  • Stads- en streekbussen en touringcars: Met een ZF EcoLife-automaat.
  • Alle carrosseriebouwers: De kabel volgt de bak, niet de bouwer van de bus.
💡
Goed om te weten: De mini-USB is hier de voertuigzijde en niet de pc-zijde. Hij gaat in de diagnoseaansluiting op de EcoLife-bak; de 16-pins OBD2 aan de andere kant neemt de diagnosekabel van de Link op. Kijk aan de bak of daar een mini-USB zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC308A) | ZF Ecolife Mini-USB - 16-pins OBD2 Verloopkabel | Autobus

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • CV bedrijfsvoertuigen

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je onderdelen zelf kunt laten werken vanuit het apparaat. Zo zie je of de storing bij het onderdeel of de bedrading zit.Componenten aansturen

Gebruik

Referentienummer
JDC308A
Regeleenheden
EcoLife (automatische versnellingsbak)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 en Jaltest-diagnosesoftware

Overige specificaties

Toepassing
ZF EcoLife automatische versnellingsbak, mini-USB-uitvoering
Aansluiting voertuigzijde
5-polige mini-USB type B (stekker, op de EcoLife-bak)
