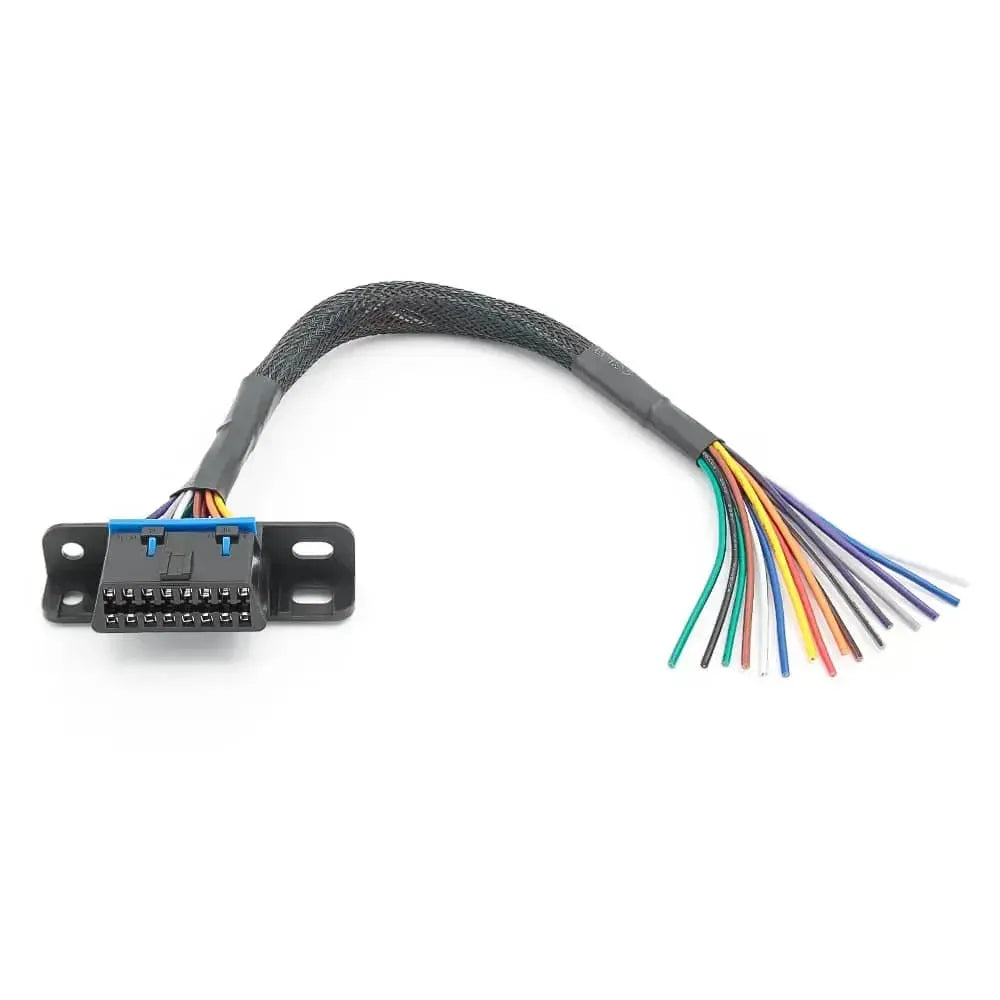

De 16-pins OBD2 poort is een vrouwelijke J1962 connector met een kabelboom van 30 cm die uitmondt in 16 losse, open eindkabels. Dit onderdeel is bedoeld voor het creëren van een aangepaste bedrading, het uitvoeren van reparaties of het vervangen van een beschadigde diagnosepoort in een voertuig. De kabel is voorzien van een gevlochten huls voor extra bescherming van de bedrading.
Dankzij de open eindkabels biedt dit product flexibiliteit bij de installatie, waardoor elke pin afzonderlijk kan worden aangesloten op de corresponderende systemen van het voertuig, zoals de CAN-bus, K-line, voeding en massa. De connector is uitgerust met geïntegreerde montagebeugels, wat een stabiele en vaste installatie in een dashboard of paneel mogelijk maakt.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassing en functionaliteit
Deze OBD2-kabelboom biedt een basis voor het creëren van een op maat gemaakte diagnose-aansluiting of voor het repareren van een beschadigde poort.
- Custom installatie: Maakt de integratie van een OBD2-poort mogelijk in projectvoertuigen, raceauto's of oudere voertuigen die worden uitgerust met een moderne ECU.
- Reparatie: Functioneert als een vervangend onderdeel voor een beschadigde, versleten of gecorrodeerde fabrieks-OBD2-poort.
- Flexibele bedrading: De 16 open eindkabels kunnen worden aangesloten op het elektrische systeem van het voertuig volgens de vereisten van een specifieke toepassing of een diagnostisch protocol.
Standaard OBD2-pinout (referentie)
De 16-pins J1962-connector heeft een gestandaardiseerde pinbezetting voor communicatie- en voedingslijnen. De overige pinnen worden merkspecifiek ingevuld.
- Pin 4: Chassismassa
- Pin 5: Signaalmassa
- Pin 6: CAN-High (ISO 15765-4, SAE J-2284)
- Pin 7: K-Line (ISO 9141-2 / ISO 14230-4 KWP2000)
- Pin 10: J1850 Bus- (SAE J1850 PWM/VPW)
- Pin 14: CAN-Low (ISO 15765-4, SAE J-2284)
- Pin 15: L-Line (ISO 9141-2, optioneel)
- Pin 16: Batterij +12 V (permanente voeding)
- Pinnen 1, 3, 8, 9, 11, 12 en 13: Beschikbaar voor OEM-specifieke functies (verschilt per fabrikant)
Compatibele voertuigen
Dit product is een universele component en is niet specifiek voor een bepaald merk of model. Het is ontworpen voor maatwerkinstallaties en reparaties in diverse toepassingen, waaronder:
- Personenauto's
- Bestelwagens
- Lichte vrachtwagens
- Projectvoertuigen en kitcars
- Testbanken en ontwikkelingsomgevingen
Verpakkingsinhoud
- 1x 16-pins OBD2 Poort (Vrouwelijk) — 16 Open Eindkabels (30 cm)
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Aansluiting 1 | 16-pins OBD2 (J1962) vrouwelijk |
| Aansluiting 2 | 16x open eindkabels |
| Kabellengte | 30 cm |
| Bevestiging | Geïntegreerde montagebeugels |
| Bescherming | Gevlochten kabelhuls |
| Ondersteunde protocollen | ISO 15765-4 (CAN), ISO 9141-2, ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW |
