OBDSTAR  |  SKU: TCM-025 / 7.42.1

OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

€29,95 incl.
€24,75 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

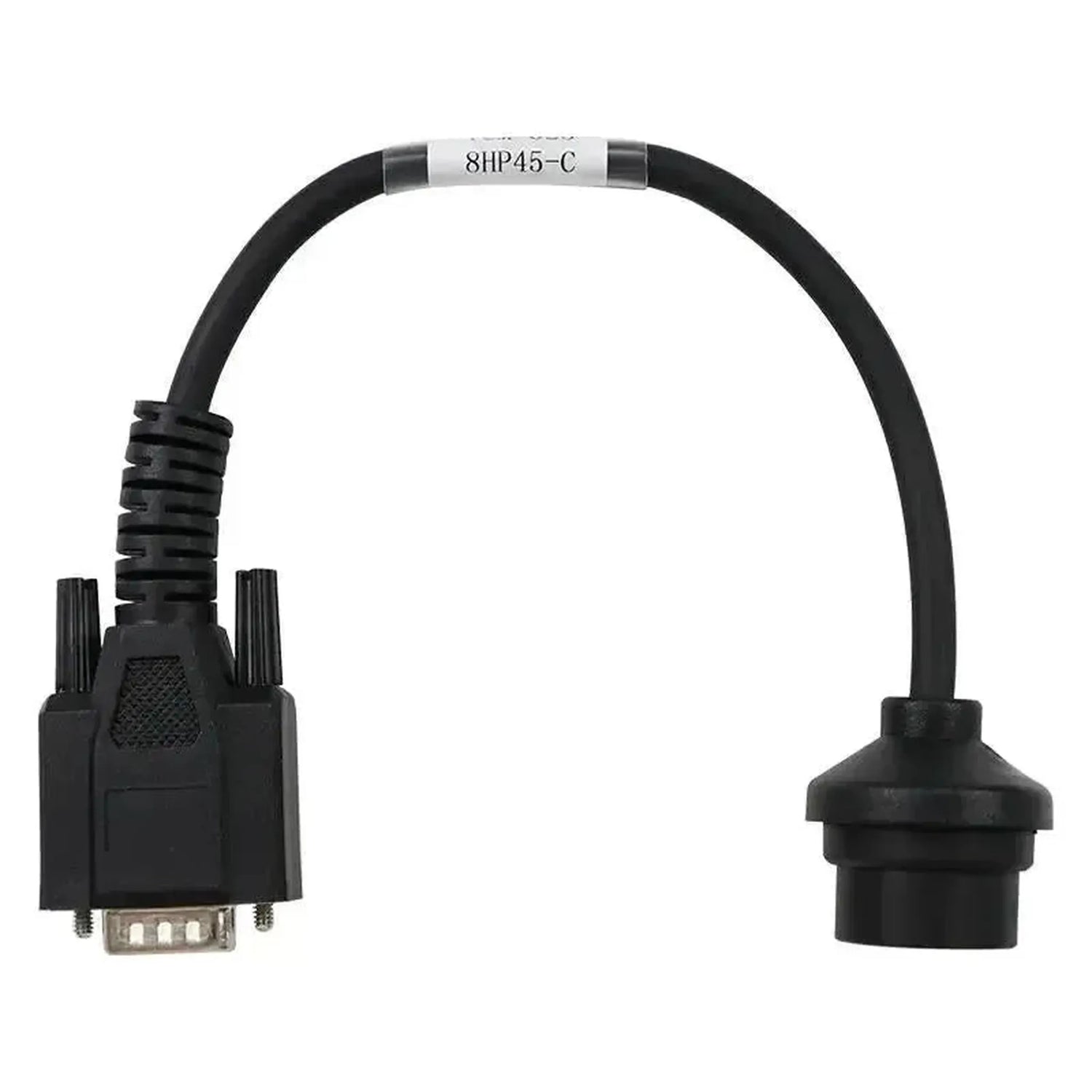

De OBDSTAR TCM-025 is een verloopkabel die de 16-pins TCM-aansluiting van de ZF 8HP45 Gen 3 transmissiebesturingseenheid omzet naar een 15-pins DB15-connector, geschikt voor gebruik met OBDSTAR uitleesapparaten en programmeurs. De kabel is specifiek ontwikkeld voor TCM's uitgerust met de Infineon TC275-processor, de derde generatie van de ZF 8HP45-automaat. Deze configuratie is met name aanwezig in voertuigen van Jaguar, Land Rover, BMW, Mini en diverse FCA/Stellantis-modellen uit de bouwjaren 2013 en later.

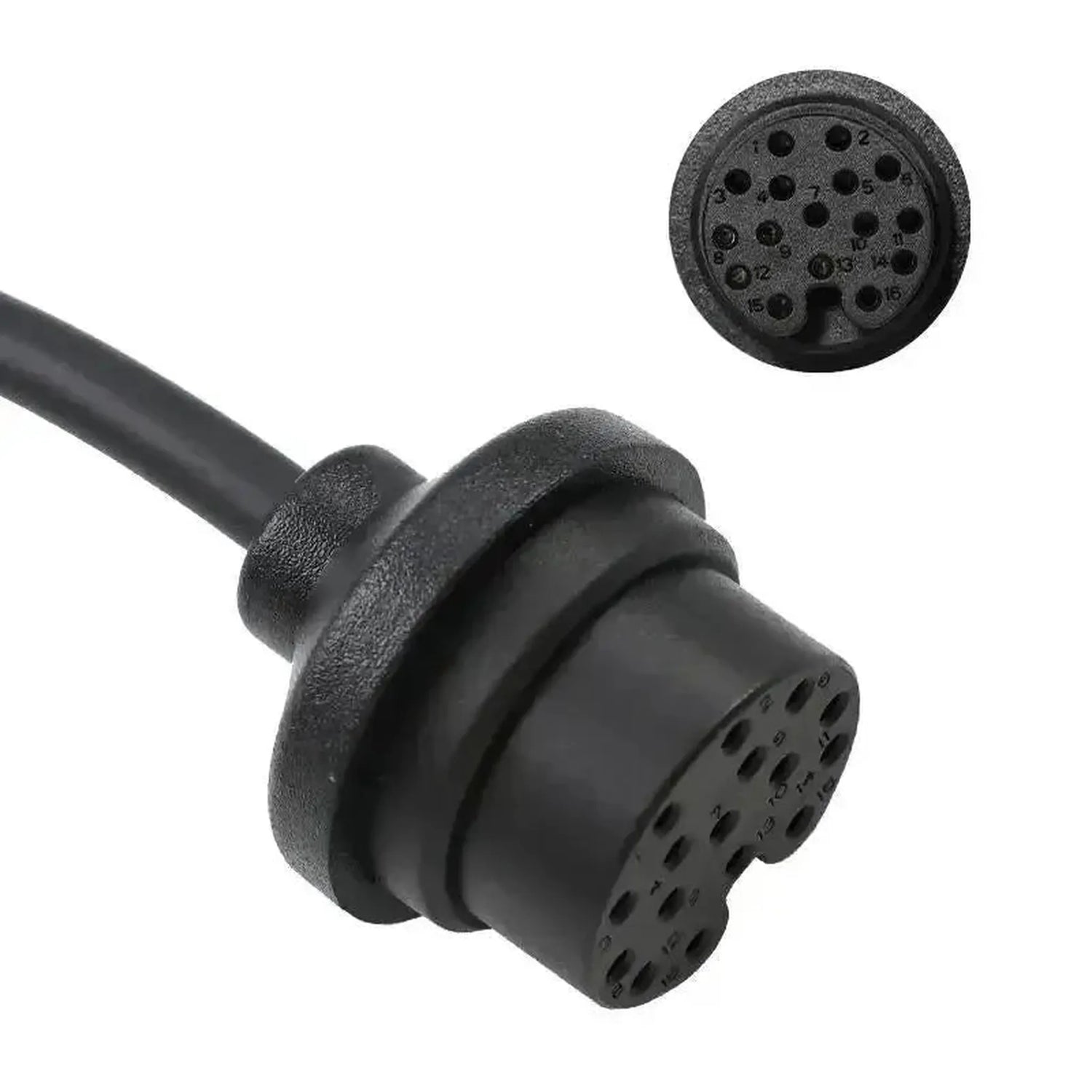

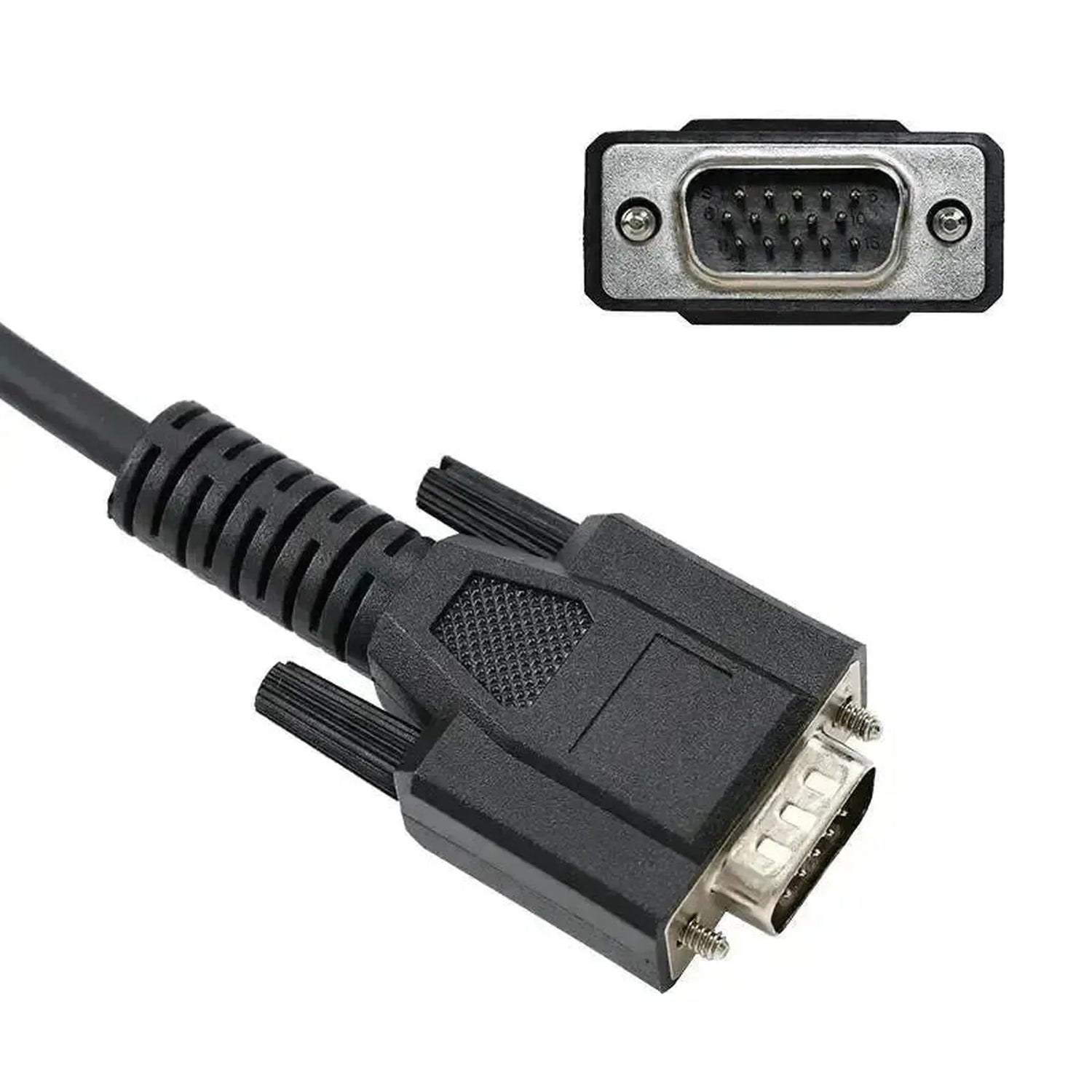

De verloopkabel maakt een directe, bekabelde verbinding mogelijk tussen de TCM-connector op de transmissiebesturingseenheid en het aangesloten OBDSTAR-apparaat, zonder tussenkomst van het voertuig-OBD2-systeem. De 16-pins ronde TCM-stekker sluit direct aan op de behuizingsconnector van de ZF 8HP45-eenheid, terwijl de DB15-zijde de signaallijnen doorgeeft naar de programmeur. Hierdoor is het mogelijk om de TCM rechtstreeks uit te lezen of te herprogrammeren, ook wanneer de eenheid buiten het voertuig is gedemonteerd. De kabel ondersteunt communicatie via de voor de TC275 relevante protocollen en datalijnen die de OBDSTAR-apparatuur nodig heeft voor TCM-servicewerkzaamheden.

PLUSPUNTEN

✔ Directe verbinding met de ZF 8HP45 Gen 3 TCM-connector maakt herprogrammering mogelijk zonder afhankelijkheid van het OBD2-diagnosesysteem van het voertuig.
✔ Geschikt voor gebruik met een uitgedemonteerde TCM, zodat servicewerkzaamheden ook buiten het voertuig kunnen worden uitgevoerd.
✔ Dekt een breed scala aan voertuigmerken waaronder Jaguar, Land Rover, BMW en FCA/Stellantis-modellen die de TC275-processor toepassen.

AANDACHTSPUNTEN

✕ Uitsluitend geschikt voor ZF 8HP45 Gen 3-eenheden met de TC275-processor; niet bruikbaar voor eerdere generaties of andere ZF-transmissietypen.
✕ Alleen compatibel met OBDSTAR uitleesapparaten of programmeurs; niet te gebruiken met diagnosehardware van andere merken.
✕ Bij BMW- en Mini-modellen is de aanwezigheid van de TC275-processor afhankelijk van het specifieke bouwjaar en de productievariant; verificatie vooraf is vereist.

Toepassingen en functionaliteiten

De TCM-025 verloopkabel ondersteunt de volgende TCM-servicewerkzaamheden via OBDSTAR-apparatuur op ZF 8HP45 Gen 3-eenheden met TC275-processor.

  • TCM-gegevens uitlezen: De besturingseenheidsdata van de ZF 8HP45 Gen 3 TCM worden via de directe kabelverbinding uitgelezen en doorgegeven aan het aangesloten OBDSTAR-apparaat voor analyse of back-updoeleinden.
  • TCM-software schrijven / flashen: Vervangende of bijgewerkte software wordt via de DB15-verbinding naar de TC275-processor geschreven, waarmee het firmwareniveau van de transmissiebesturingseenheid kan worden bijgewerkt of hersteld.
  • Kloonprocedure: De originele TCM-data worden uitgelezen en vervolgens naar een vervangende eenheid geschreven, zodat een defecte TCM kan worden vervangen zonder voertuigspecifieke hercodering via de dealer.
  • TCM-initialisatie na vervanging: Na het schrijven van de juiste softwareversie ondersteunt de kabel de initialisatiestappen die de OBDSTAR-programmeur uitvoert om de nieuwe TCM gereed te maken voor gebruik in het voertuig.

Compatibele voertuigen en toepassingen

De onderstaande voertuigen zijn uitgerust met de ZF 8HP45 Gen 3 transmissiebesturingseenheid met TC275-processor en zijn daarmee compatibel met de TCM-025 verloopkabel. Controleer voorafgaand aan gebruik altijd de exacte processorvariant van de aanwezige TCM.

BMW:

  • 1-serie F20 / F21 LCI (118i, 120i, M140i): (2015–2019)
  • 2-serie F22 / F23 (220i, M240i): (2014–2021)
  • 3-serie F30 / F31 / F34 LCI (320i, 330i, 340i): (2015–2019)
  • 4-serie F32 / F33 / F36 LCI (420i, 430i, 440i): (2015–2021)
  • 5-serie G30 / G31 (520i, 530i, 540i vroege versies): (2017–2020)

Chrysler:

  • 300 (V6-modellen): (2015–2021)

Dodge:

  • Charger (V6-modellen): (2015–2021)
  • Challenger (V6-modellen): (2015–2021)

Jaguar:

  • F-Pace X761: (2016–2021)
  • F-Type X152: (2013–2020)
  • XE X760: (2015–2021)
  • XF X260: (2015–2021)
  • XJ X351: (2013–2019)

Jeep:

  • Grand Cherokee WK2 (V6-modellen): (2015–2021)

Land Rover:

  • Discovery 4: (2013–2016)
  • Discovery 5: (2017–2021)
  • Range Rover Sport L494: (2013–2022)
  • Range Rover Vogue L405: (2013–2021)

Mini:

  • Diverse modellen met 8HP45 Gen 3 (LCI-versies): (2015–2019)

Ram:

  • 1500 Classic / V6 Pentastar-modellen: (2015–2021)
💡
Goed om te weten: De ZF 8HP45 Gen 3 TCM-connector bevindt zich direct op de transmissiebehuizing. Bij demontage buiten het voertuig kan de TCM-025 verloopkabel rechtstreeks op de losse eenheid worden aangesloten.

Verpakkingsinhoud

  • 1x OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
