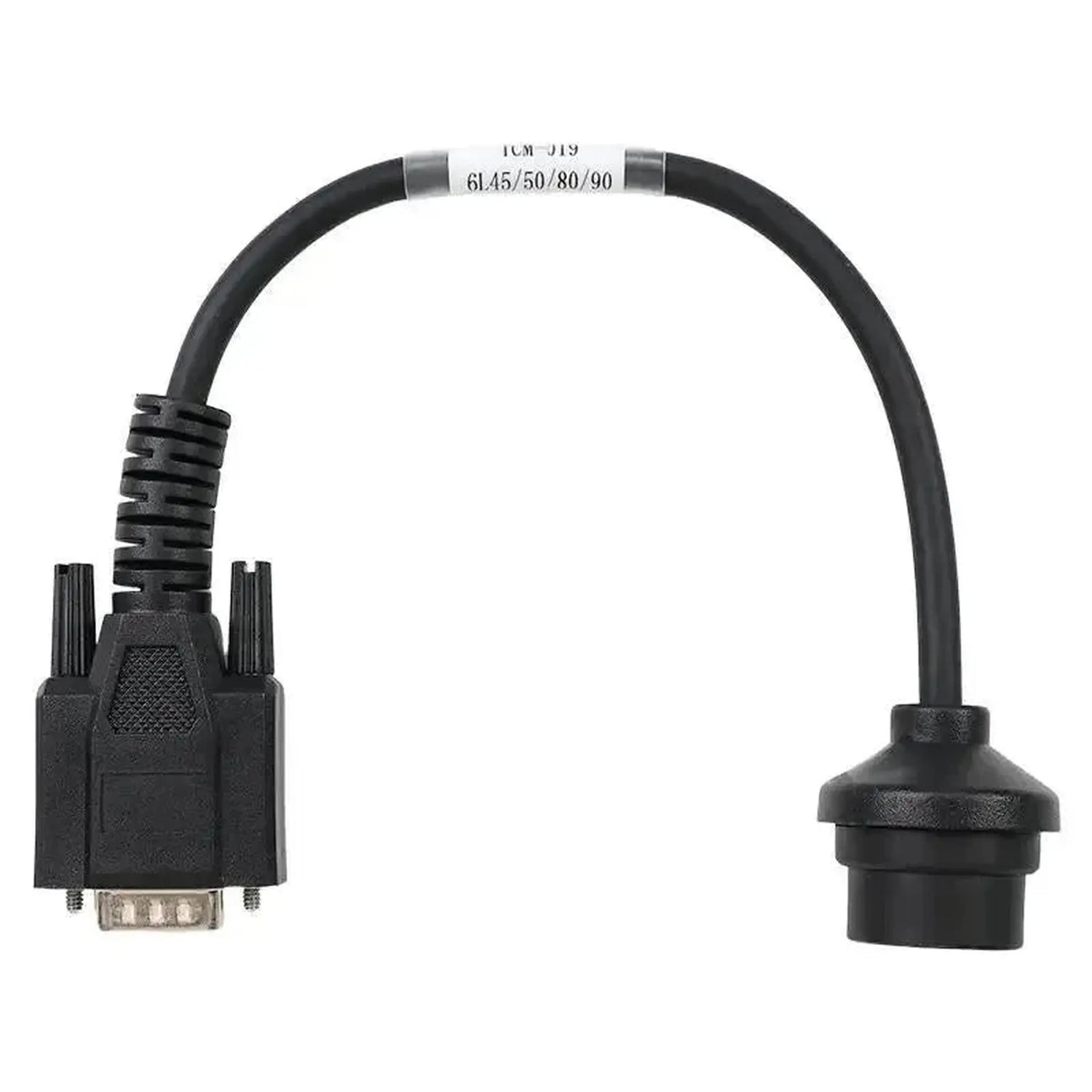

De OBDSTAR TCM-019 is een verloopkabel met aan de voertuigzijde een 16-pins stekker voor de transmissiebesturingseenheid en aan de apparaatzijde een 15-pins DB15-connector. De 16-polige zijde gaat rechtstreeks op de TCM-connector van de transmissie, die zich op de transmissiebehuizing bevindt en niet in de OBD2-poort van het voertuig.
De kabel hoort bij de GM 6L45-, 6L50-, 6L80- en 6L90-automaten. Die eigen TCM-aansluiting bestaat omdat de eenheid ook los van het voertuig benaderd moet kunnen worden: via de DB15-uitgang krijgt de programmeur toegang tot functies als het lezen en schrijven van kalibratiedata en het resetten van adaptiewaarden. Die route wordt gebruikt wanneer communicatie via de standaard OBD2-diagnosekabel niet volstaat of wanneer de TCM op de werktafel wordt geprogrammeerd. De kabel maakt alleen die verbinding; hij ontsluit uitsluitend de transmissiebesturingseenheid en geen andere modules. Welke lees-, schrijf- en resetfuncties beschikbaar zijn, bepaalt de software van uw eigen OBDSTAR-apparaat. Andere automaten met een afwijkende TCM-connector vallen buiten deze kabel.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De TCM-019 verbindt de transmissiebesturingseenheid van een GM 6L-serie automaat met de DB15-ingang van uw OBDSTAR-apparaat.
Regeleenheden die u bereikt
- GM 6L-transmissiebesturingseenheid: De TCM van de 6L45-, 6L50-, 6L80- en 6L90-automaat, via de 16-polige connector op de transmissie.
- Losgenomen eenheid: Dezelfde connector is bruikbaar wanneer de TCM voor tafelprogrammering uit het voertuig is gehaald.
Wat u kunt doen
- TCM-data lezen: De huidige kalibratiedata, softwareversie en configuratieparameters uit de besturingseenheid halen.
- TCM-data schrijven: Gewijzigde of nieuwe kalibratiebestanden terugschrijven, ook bij een gereviseerde of nieuwe transmissiebesturingseenheid.
- Adaptiewaarden resetten: Opgeslagen schakelpatronen en adaptieve leerwaarden wissen, zodat de transmissie na een reparatie of revisie opnieuw kan inleren.
- Tafelprogrammering uitvoeren: De TCM buiten het voertuig programmeren via de directe 16-pins aansluiting, zonder dat het voertuig aanwezig hoeft te zijn.
- Let op: Welke bewerkingen daadwerkelijk mogelijk zijn, hangt af van de software en licentie van uw OBDSTAR-apparaat; de kabel bepaalt alleen het pad.
Compatibele voertuigen en toepassingen
Bepalend is het transmissietype, niet het model. De onderstaande voertuigen zijn uitgerust met een GM 6L45-, 6L50-, 6L80- of 6L90-automaat; alleen bevestigde toepassingen zijn opgenomen, met per uitvoering het bijbehorende baktype.
BMW:
- 1-serie E81/E82/E87/E88: 125i, 128i (2004–2013) — 6L45
- 3-serie E90/E91/E92/E93: 323i, 325i, 325xi, 328i, 328xi (2005–2013) — 6L45
- X1 E84: XDrive25i, xDrive28i (2009–2015) — 6L45
- X3 E83 LCI: 2.5si, 3.0i, 3.0si (2006–2010) — 6L45
Cadillac:
- ATS: V6-modellen (2013–2015) — 6L50
- CTS / CTS-V: V6 (2008–2015) — 6L50; 6.2L Supercharged V8 (2009–2015) — 6L90
- Escalade: 6.2L V8 (2007–2014) — 6L80
- STS / XLR: V6 en V8 Northstar (2006–2011) — 6L50/6L80
Chevrolet:
- Camaro SS / ZL1: V8 (2010–2015) — 6L80/6L90
- Caprice PPV / SS: V8 — 6L80
- Corvette C6: V8 (2006–2013) — 6L80
- Express: V8 (2008–2020) — 6L80
- Silverado 1500 / 2500HD / 3500HD: 4.8L, 5.3L, 6.0L, 6.2L V8 (2007–2019) — 6L80/6L90
- Suburban / Tahoe: 5.3L & 6.2L V8 (2007–2020) — 6L80
GMC:
- Savana: V8 (2008–2020) — 6L80
- Sierra 1500 / 2500HD / 3500HD: 4.8L, 5.3L, 6.0L, 6.2L V8 (2007–2019) — 6L80/6L90
- Yukon / Yukon XL: 5.3L & 6.2L V8 (2007–2020) — 6L80
Holden:
- Commodore / Ute VE & VF: V6 en V8-modellen — 6L45/6L50/6L80
Verpakkingsinhoud
- 1x OBDSTAR (TCM-019) | GM (6L45/50/80/90) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | OBDSTAR |
| Artikelnummer | TCM-019 |
| Type | Verloopkabel |
| Toepassing | Lezen, schrijven en resetten van de TCM van GM 6L45/50/80/90 automaten, ook op de werktafel |

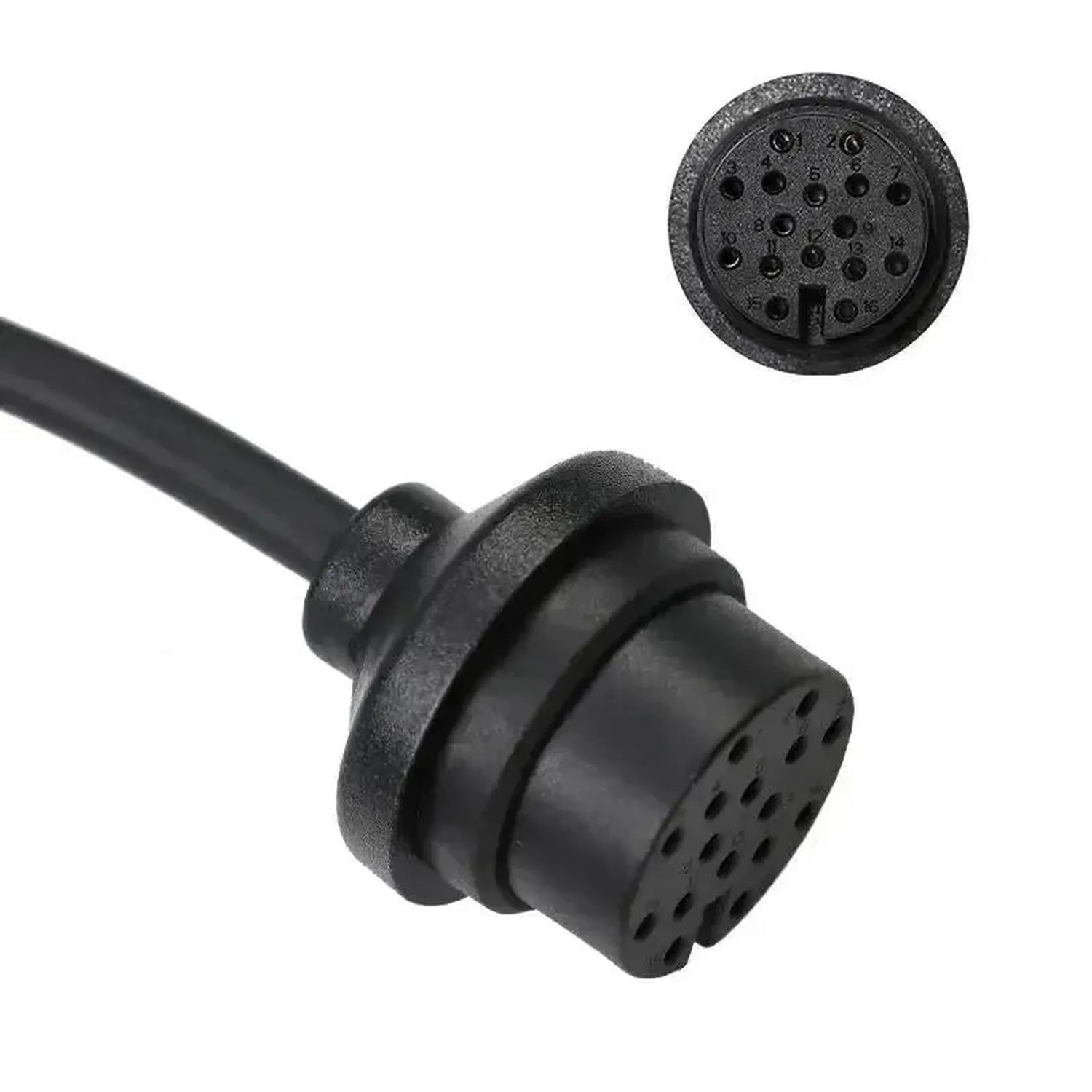

| Aansluiting voertuigzijde | GM (6L45/50/80/90) 16-pins TCM |

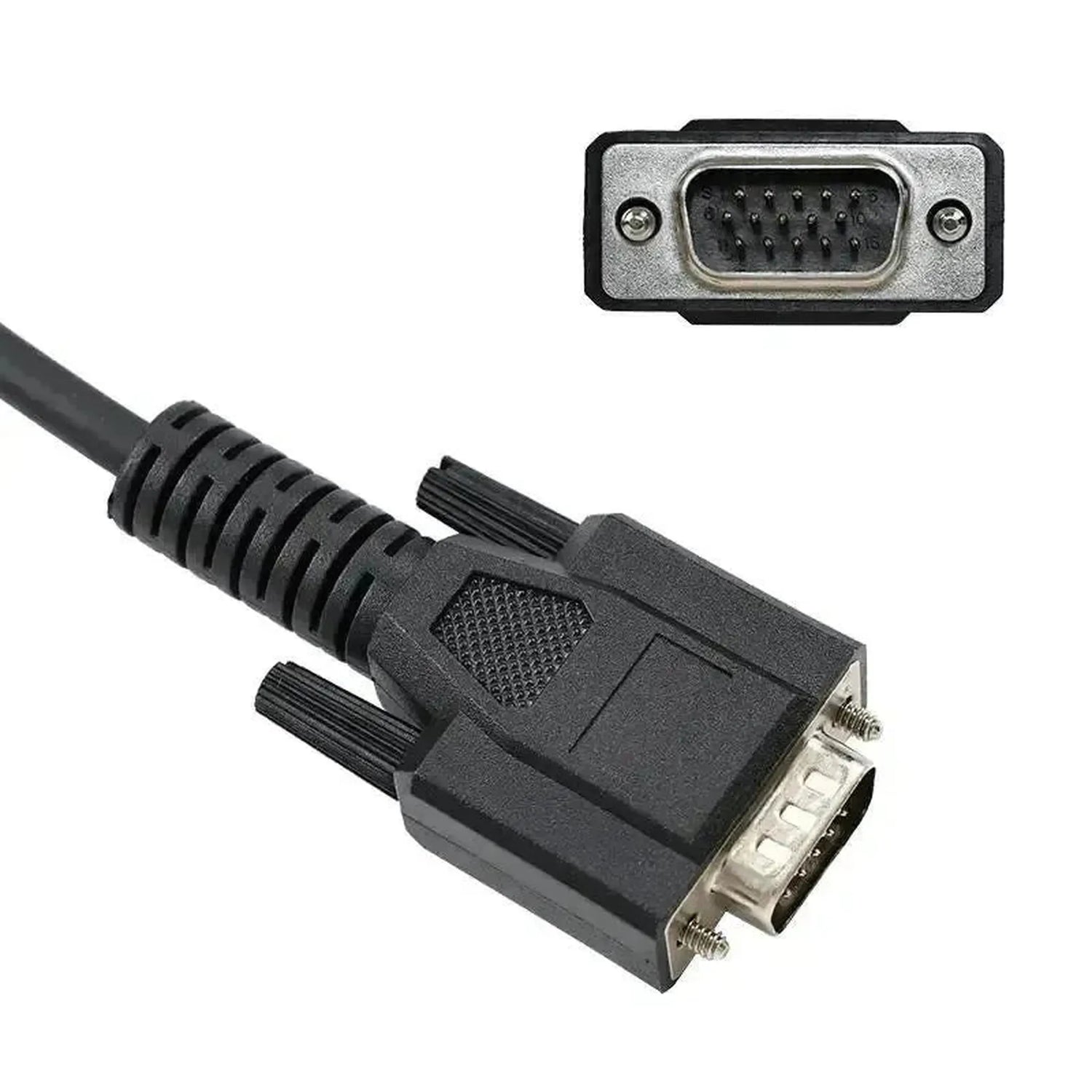

| Aansluiting apparaatzijde | 15-pins DB15 |
| Regeleenheden | Transmissiebesturingseenheid (TCM) |
| Segment | Personenauto |
| Ondersteunde merken | BMW, Cadillac, Chevrolet, GMC en Holden |
| Modelbereik | Modellen met een GM 6L45-, 6L50-, 6L80- of 6L90-automaat |
| Nodig om te gebruiken | OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit |
| Gewicht | 0,1 kg |
