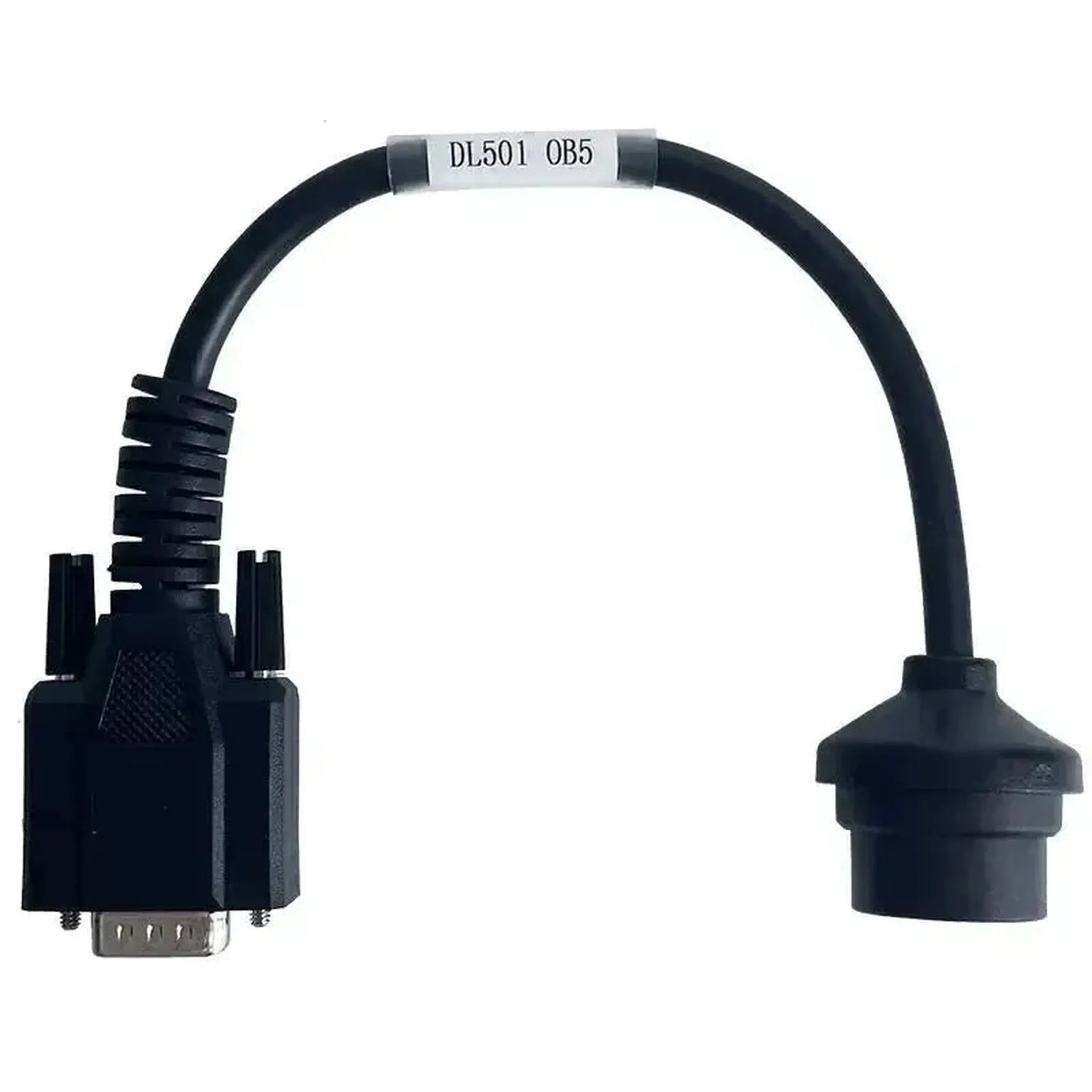

De OBDSTAR TCM-003 verbindt de 16-pins TCM-aansluiting van de Temic DL501 (0B5) aan de voertuigzijde met een 15-pins DB15-connector aan de apparaatzijde. De kabel gaat rechtstreeks op de transmissiebesturingseenheid, die direct op de transmissie is gemonteerd.

De DL501 is de zeventraps S-tronic dubbelkoppelingsautomaat die in diverse Audi Quattro-modellen van de Volkswagen Groep is toegepast. Met deze kabel krijgt de OBDSTAR-software rechtstreeks toegang tot de geheugeninhoud van de besturingseenheid, buiten de standaard OBD2-poort om. De kabelconstructie volgt de pinout van de DL501 TCM-connector, zodat er geen extra adapters tussen hoeven. De kabel maakt de eenheid bereikbaar; lezen en herprogrammeren zijn functies van uw eigen programmeur. Belangrijk is de afbakening naar het baktype: in dezelfde modelseries komt ook de ZF 8HP-automaat voor, en die wordt door deze kabel niet bediend. De modellenlijst hieronder vermeldt per model de bouwjaren en de motorisering.

PLUSPUNTEN

✔Directe TCM-toegang — de DL501-connector wordt rechtstreeks benaderd, zonder tussenkomst van de standaard OBD2-poort.

✔Pinout-specifiek — de constructie is afgestemd op de DL501 (0B5), waardoor signaalmismatches worden voorkomen.

✔Meerdere Quattro-modellen — inzetbaar voor TCM-uitlezing en herprogrammering bij verschillende Audi Quattro-uitvoeringen.

✔Bouwjaren en motoren opgegeven — per model zijn zowel het bouwjaarbereik als de bijbehorende motoriseringen bekend.

AANDACHTSPUNTEN

✕Alleen OBDSTAR — de kabel werkt met OBDSTAR-uitleesapparaten en -programmeurs, niet met apparatuur van andere fabrikanten.

✕Geen extra functionaliteit — wat er gelezen of geschreven kan worden, bepaalt de software van uw programmeur, niet de kabel.

✕Verwarring met de ZF 8HP — in dezelfde modelseries, ook na facelift, komt de ZF 8HP-automaat voor; die valt buiten deze kabel.

✕Uitsluitend DL501 (0B5) — andere TCM-typen of transmissiefabrikanten vragen om een andere kabel.

Toepassingen en functionaliteiten

Met een compatibel OBDSTAR-apparaat ondersteunt de kabel de volgende werkzaamheden aan de DL501-besturingseenheid.

Regeleenheden die u bereikt

Transmissiebesturingseenheid (TCM) Temic DL501: Rechtstreeks aangesloten via de 16-polige connector op de transmissie.
Geen andere voertuigsystemen: De verbinding is uitsluitend bedoeld voor de transmissiebesturingseenheid.

Wat u kunt doen

TCM-gegevens uitlezen: De huidige software- en kalibratiedata van de DL501 S-tronic opvragen via de directe 16-pins verbinding.
TCM herprogrammeren: Nieuwe softwaredata of kalibraties terugschrijven, bijvoorbeeld na vervanging van de eenheid of bij softwarecorrecties.
Pinout aanpassen: De 16-pins DL501-aansluiting omzetten naar de 15-pins DB15-interface van uw apparatuur.
Baktype vaststellen: Controleren of het voertuig een DL501 voert en niet de ZF 8HP.
Let op: Verifieer het transmissietype vóór aansluiting; binnen dezelfde modelseries komen beide automaten voor.

Compatibele voertuigen en toepassingen

Bepalend is de Temic DL501 (0B5) met 16-pins TCM-connector, niet het model of het bouwjaar op zich. De onderstaande voertuigen zijn met deze zeventraps S-tronic uitgerust. Controleer voorafgaand aan gebruik altijd het transmissietype, aangezien binnen dezelfde modelseries ook andere automaten voorkomen.

Audi:

A4 (B8 / Type 8K): (2008–2015) — motoren: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — Quattro-modellen met 2.0 TFSI/TDI t/m 3.0 TFSI/TDI, S5 V6T/V8 en RS5 4.2 V8
A6 / S6 (C7 / Type 4G): (2011–2014) — motoren: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (tot 272 pk; zwaardere BiTDI gebruikt ZF 8HP)
A7 / S7 Sportback (Type 4G8): (2010–2014) — motoren: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
Q5 / SQ5 (Type 8R): (2008–2012/2013) — motoren: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (na facelift 2012/2013 zijn diverse varianten overgestapt op ZF 8HP)
S4 / RS4 (B8 / Type 8K): (2009–2015) — motoren: 3.0 V6 Supercharged (S4), 4.2 V8 atmosferisch (RS4)

💡

Goed om te weten: De Temic DL501 TCM-connector zit direct op de transmissie, en de DL501 en ZF 8HP komen in dezelfde modelseries voor. Controleer het transmissietype via het voertuigidentificatienummer of het typeplaatje op de versnellingsbak voordat u bestelt.

Verpakkingsinhoud

1x OBDSTAR (TCM-003) | Temic (DL501) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Technische specificaties

Specificatie	Omschrijving
Merk	OBDSTAR
Artikelnummer	TCM-003
Type	Verloopkabel
Toepassing	Directe TCM-benadering van de Temic DL501 (0B5) buiten de OBD2-poort om

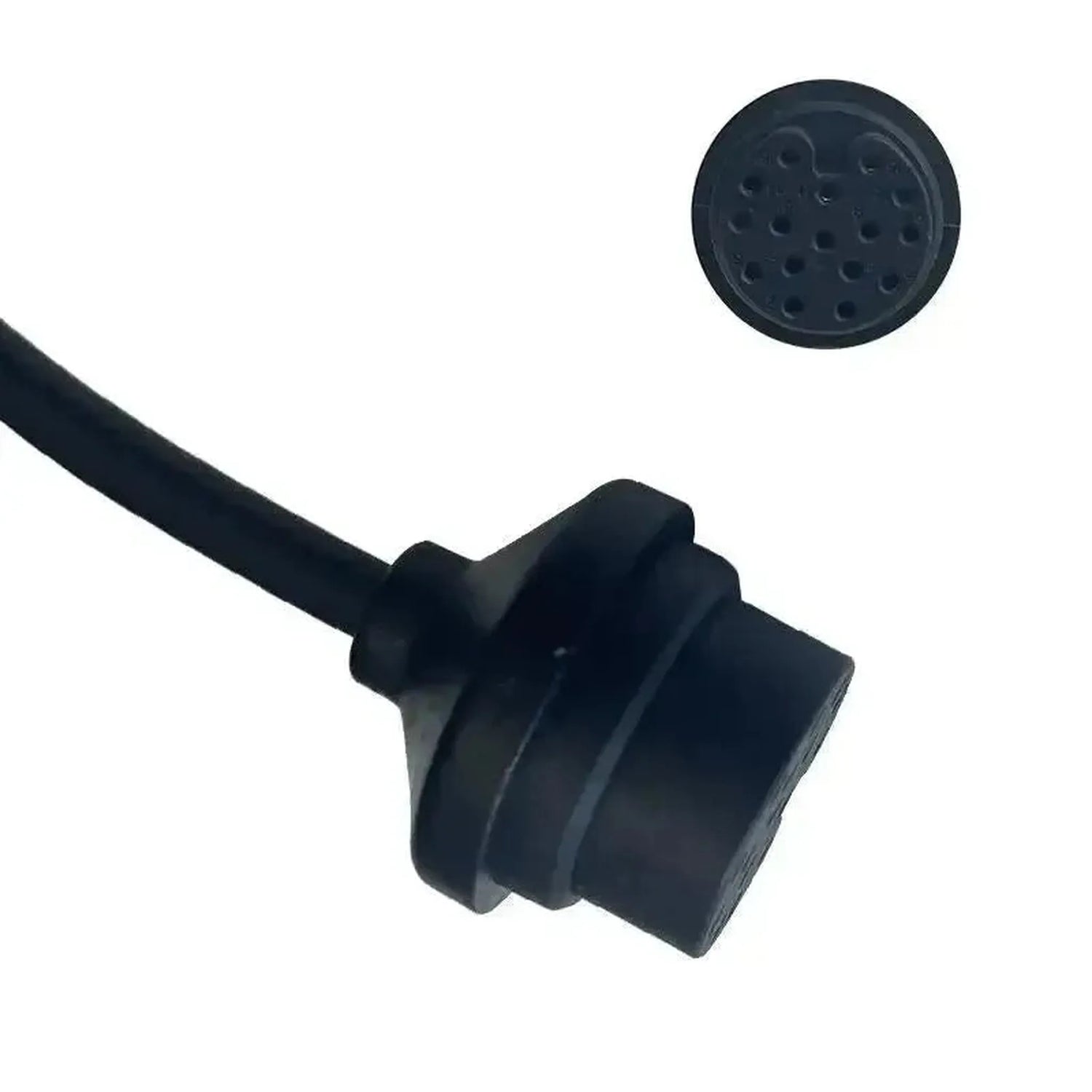

Aansluiting voertuigzijde	Temic (DL501) 16-pins TCM

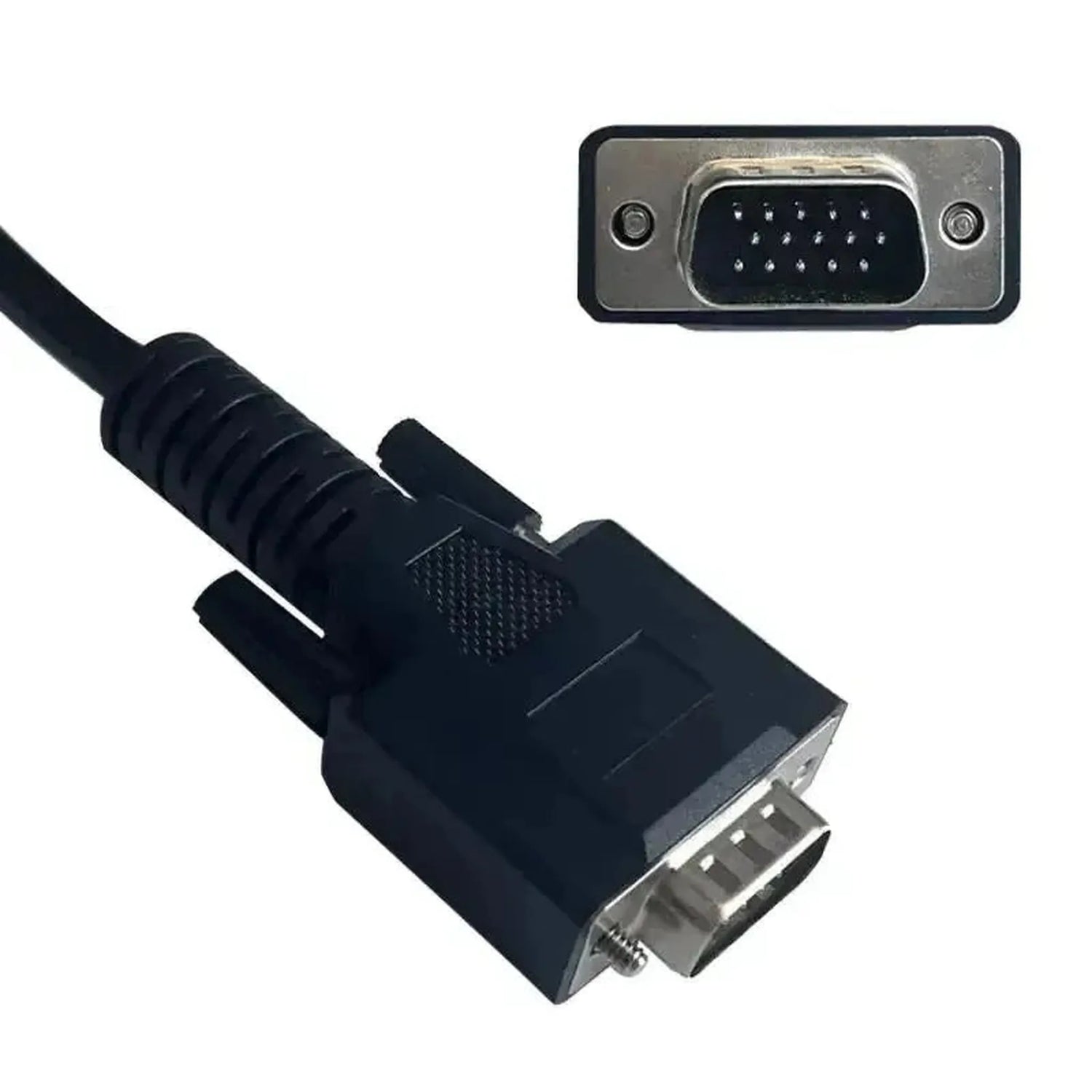

Aansluiting apparaatzijde	15-pins DB15
Regeleenheden	Transmissiebesturingseenheid (TCM) van de DL501
Segment	Personenauto
Ondersteunde merken	Audi
Modelbereik	Audi 2008–2016, per model verschillend (zie modellenlijst)
Nodig om te gebruiken	OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit
Aanvullend nodig	Fysieke toegang tot de TCM op de transmissie
Gewicht	0,1 kg
