OBDSTAR | SKU: TCM-004

OBDSTAR (TCM-004) | Temic (DL382) 23-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Name: OBDSTAR (TCM-004) | Temic (DL382) 23-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
Brand: OBDSTAR
SKU: TCM-004
Price: 29.95 EUR
Availability: InStock

€29,95 incl.

€24,75 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

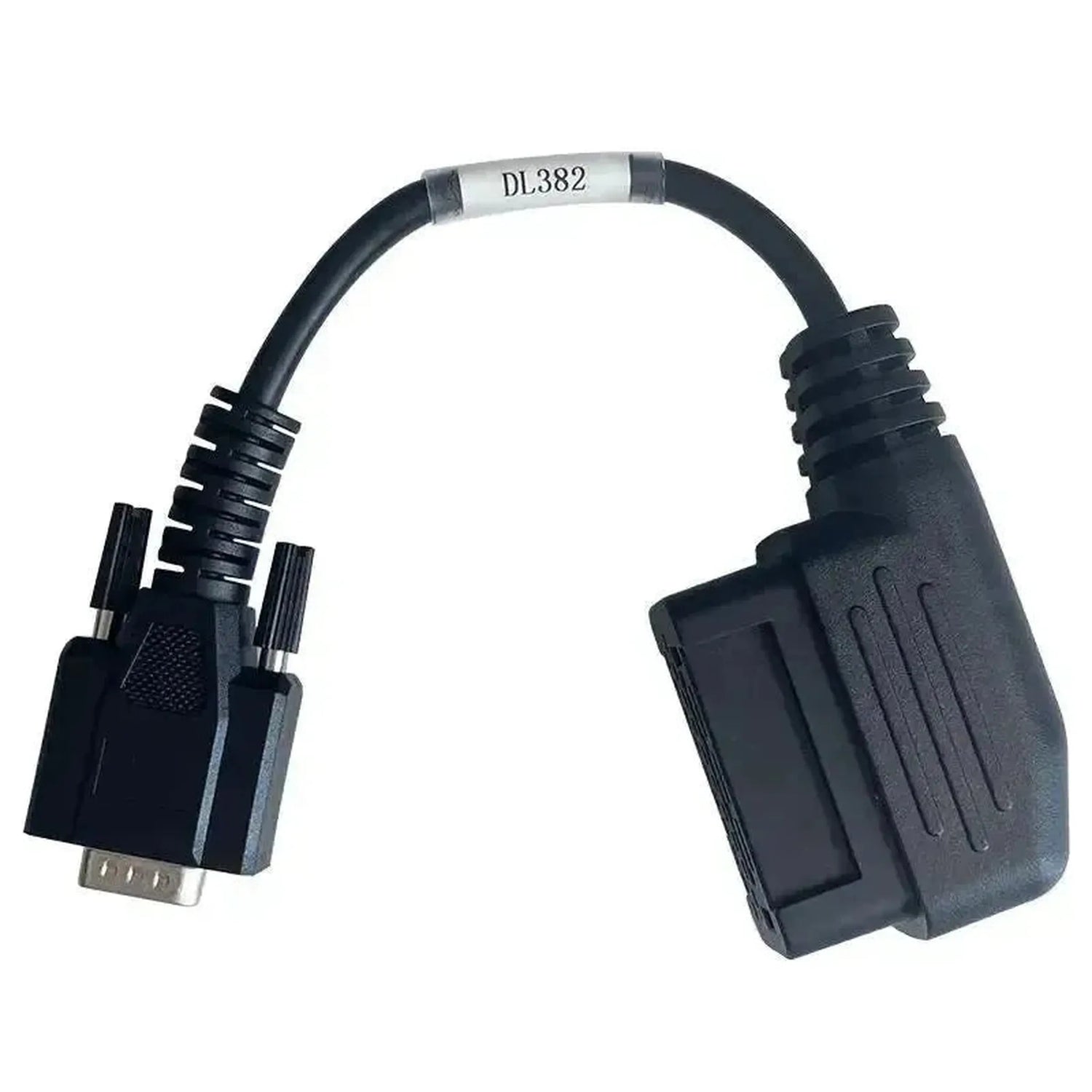

De OBDSTAR TCM-004 verbindt de 23-pins aansluiting van de Temic DL382 transmissiebesturingseenheid aan de voertuigzijde met de 15-pins DB15-interface van OBDSTAR-programmeurs. De TCM zit doorgaans op of direct naast de transmissiebehuizing, waar de kabel fysiek op de 23-polige connector wordt gestoken.

De DL382 is de zeventraps automaat die het Volkswagen-concern onder meer op het MLB Evo-platform toepast. De kabel maakt communicatie met de eenheid mogelijk buiten het voertuignetwerk om, zodat de programmeur rechtstreeks op de geheugenchip van de besturingseenheid kan lezen en schrijven. Daarmee komen bewerkingen binnen bereik die via de OBD2-poort niet toegankelijk zijn door beveiligingslagen of communicatiebeperkingen in het voertuignetwerk. De kabel geeft toegang tot de transmissiebesturingseenheid en tot niets anders; het overige voertuignetwerk blijft buiten beeld. Welke bewerkingen daadwerkelijk uitvoerbaar zijn, bepaalt uw programmeur. De onderstaande Audi-modellen zijn met ingangsjaar en motorisering opgegeven; de compatibiliteit hangt af van de transmissievariant per motoruitvoering.

PLUSPUNTEN

✔Bewerkingen buiten OBD2 om — de directe verbinding maakt handelingen mogelijk die via de diagnosepoort niet toegankelijk zijn.

✔Lezen en schrijven op de eenheid — transmissiedata wordt rechtstreeks op het geheugen van de besturingseenheid benaderd.

✔Onafhankelijk van het CAN-netwerk — communicatiebeperkingen in het voertuignetwerk hebben geen invloed op de verbinding.

✔Modellen met ingangsjaar — voor vijf Audi-modellen zijn het ingangsjaar en de bijbehorende motoriseringen opgegeven.

AANDACHTSPUNTEN

✕Uitsluitend via de DB15-interface van OBDSTAR — apparatuur van andere merken wordt niet ondersteund.

✕Geen dekkingsuitbreiding — de kabel legt de verbinding; de programmeersoftware van uw toestel bepaalt het resultaat.

✕Alleen DL382 met 23-pins aansluiting — andere transmissietypen of connectorindelingen vallen buiten de toepassing.

✕Demontagewerk vereist — de TCM moet fysiek toegankelijk zijn op de transmissie, wat werk aan het voertuig met zich meebrengt.

Toepassingen en functionaliteiten

In combinatie met OBDSTAR-programmeerapparatuur ondersteunt de kabel de volgende werkzaamheden aan de DL382-eenheid.

Regeleenheden die u bereikt

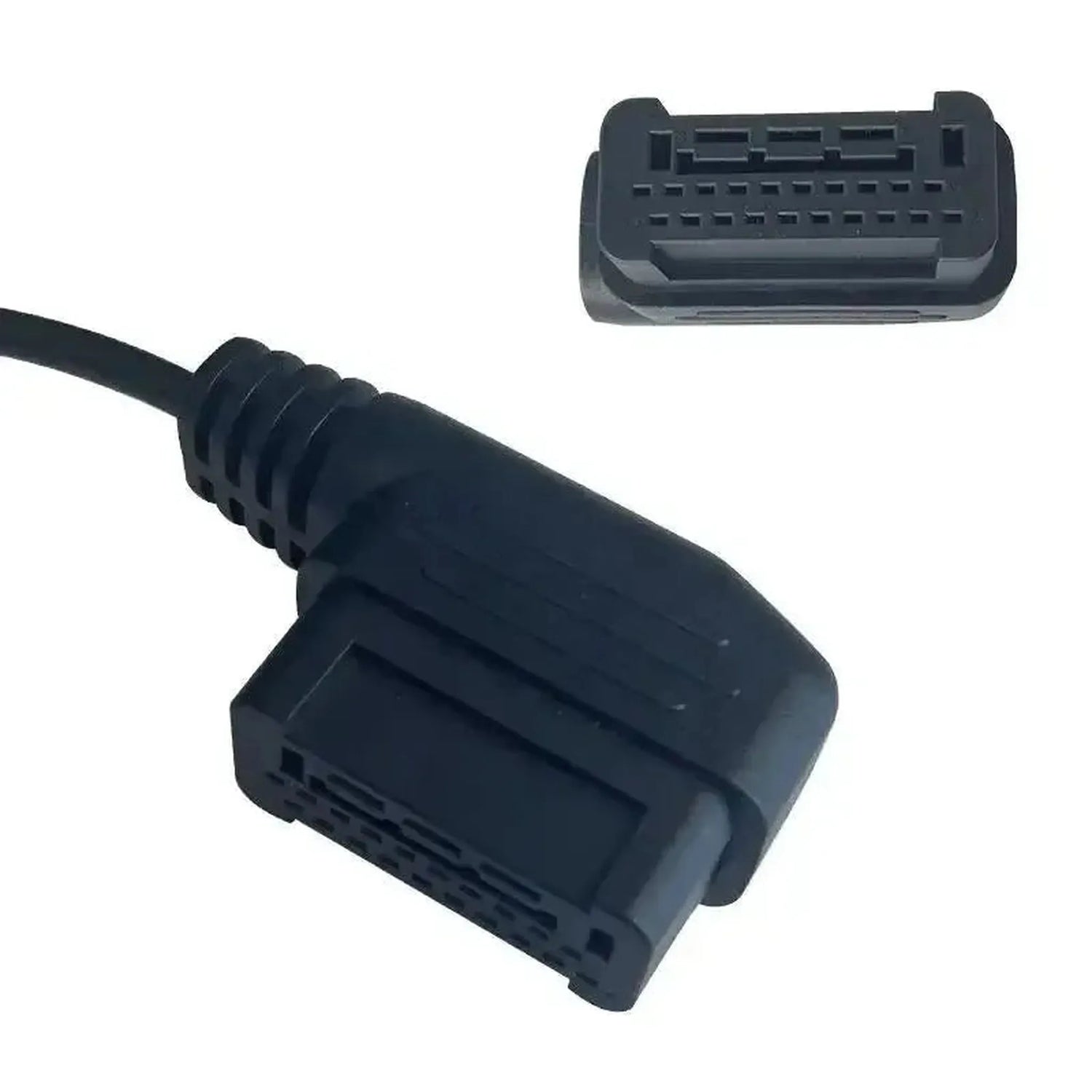

Transmissiebesturingseenheid (TCM) Temic DL382: Rechtstreeks aangesloten via de 23-polige connector op of naast de transmissiebehuizing.
Geen overige regeleenheden: De verbinding loopt onafhankelijk van het voertuig-CAN-netwerk en bereikt alleen de TCM.

Wat u kunt doen

TCM-data uitlezen: De volledige geheugeninhoud opvragen, inclusief data die via de standaard diagnosekoppeling niet beschikbaar is.
TCM-data terugschrijven: Gewijzigde of vervangende transmissiedata terugzetten bij vervanging of herstel van de eenheid.
Transmissie identificeren: Configuratiegegevens en versie-informatie van de DL382 uitlezen voor identificatie en diagnose.
Werken zonder voertuignetwerk: De eenheid benaderen zonder afhankelijk te zijn van de communicatie via de OBD2-poort.
Let op: De compatibiliteit hangt af van de transmissievariant per motoruitvoering; controleer die vóór aanschaf.

Compatibele voertuigen en toepassingen

Bepalend is de Temic DL382 met 23-pins TCM-connector, niet het Audi-model of het bouwjaar. De onderstaande voertuigen zijn bevestigd op basis van de aanwezigheid van deze besturingseenheid. Compatibiliteit is afhankelijk van de gebruikte transmissievariant per motoruitvoering.

Audi:

A4 (B9 / Type 8W): (Vanaf 2015) — 2.0 TFSI, 2.0 TDI, 3.0 TDI (tot 218 pk varianten)
A5 (F5 / Type 8W6): (Vanaf 2016) — 2.0 TFSI, 2.0 TDI, 3.0 TDI (lichte varianten)
A6 (C8 / Type 4K): (Vanaf 2018) — 35 TFSI, 40 TFSI, 45 TFSI, 35 TDI, 40 TDI
A7 Sportback (C8 / Type 4K8): (Vanaf 2018) — 40 TFSI, 45 TFSI, 40 TDI
Q5 (FY / Type 80A): (Vanaf 2017) — 2.0 TFSI, 2.0 TDI

💡

Goed om te weten: De Temic DL382 TCM is doorgaans gemonteerd op of direct naast de transmissiebehuizing; de voertuigdocumentatie geeft de exacte locatie en de demontage-instructies per model en bouwjaar. Controleer de transmissievariant bij uw motoruitvoering voordat u bestelt.

Verpakkingsinhoud

1x OBDSTAR (TCM-004) | Temic (DL382) 23-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Technische specificaties

Specificatie	Omschrijving
Merk	OBDSTAR
Artikelnummer	TCM-004
Type	Verloopkabel
Toepassing	Directe TCM-benadering van de Temic DL382 buiten het voertuignetwerk om
Aansluiting voertuigzijde	Temic (DL382) 23-pins TCM

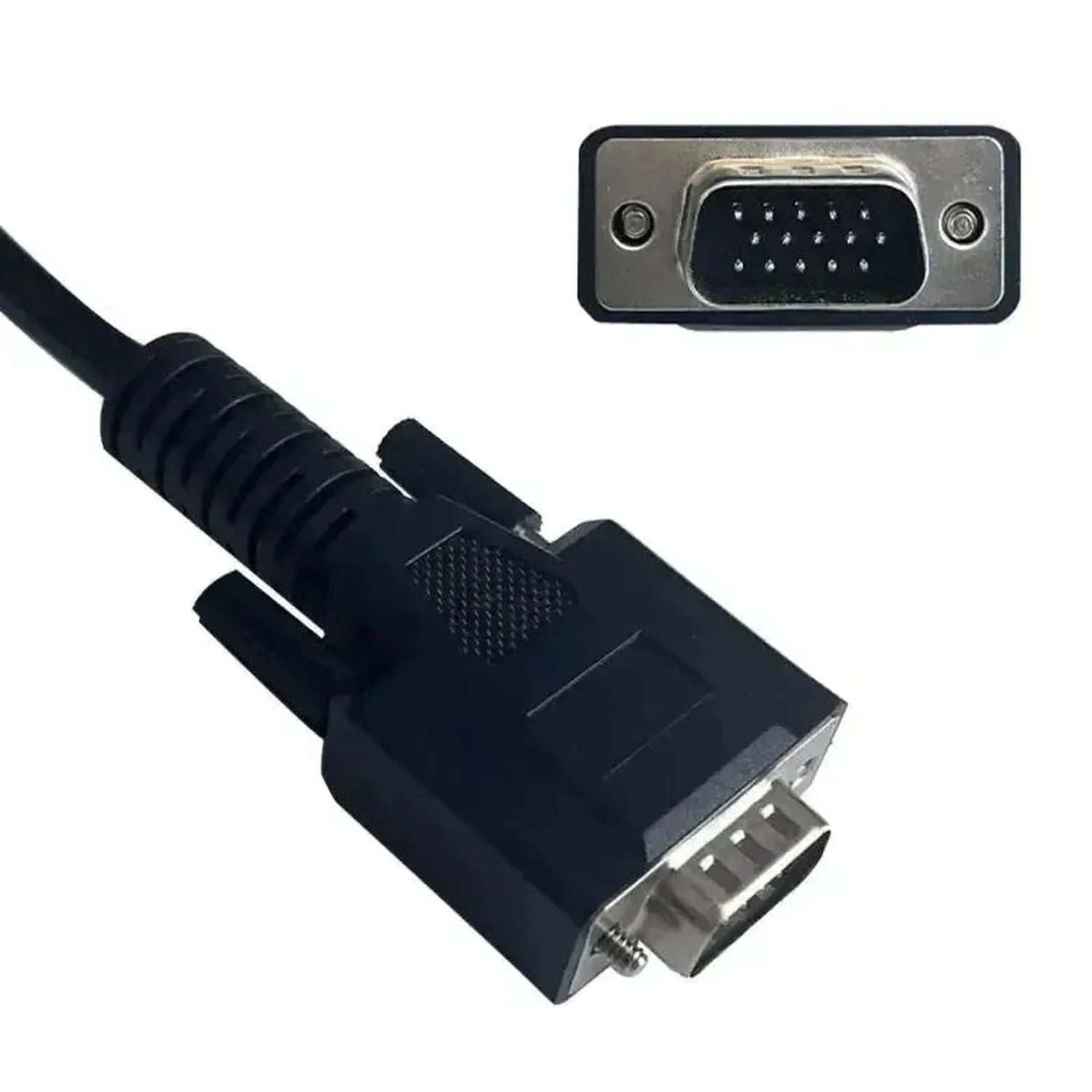

Aansluiting apparaatzijde	15-pins DB15
Communicatie	Directe verbinding met de TCM, onafhankelijk van het voertuig-CAN-netwerk
Regeleenheden	Transmissiebesturingseenheid (TCM) van de DL382
Segment	Personenauto
Ondersteunde merken	Audi
Modelbereik	Audi vanaf 2015, per model verschillend (zie modellenlijst)
Nodig om te gebruiken	OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit
Aanvullend nodig	Fysieke toegang tot de TCM op de transmissie; demontagewerk aan het voertuig
Gewicht	0,1 kg
