OBDSTAR  |  SKU: TCM-001A

OBDSTAR (TCM-001A) | Temic (DQ200) 25-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

€29,95 incl.
€24,75 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

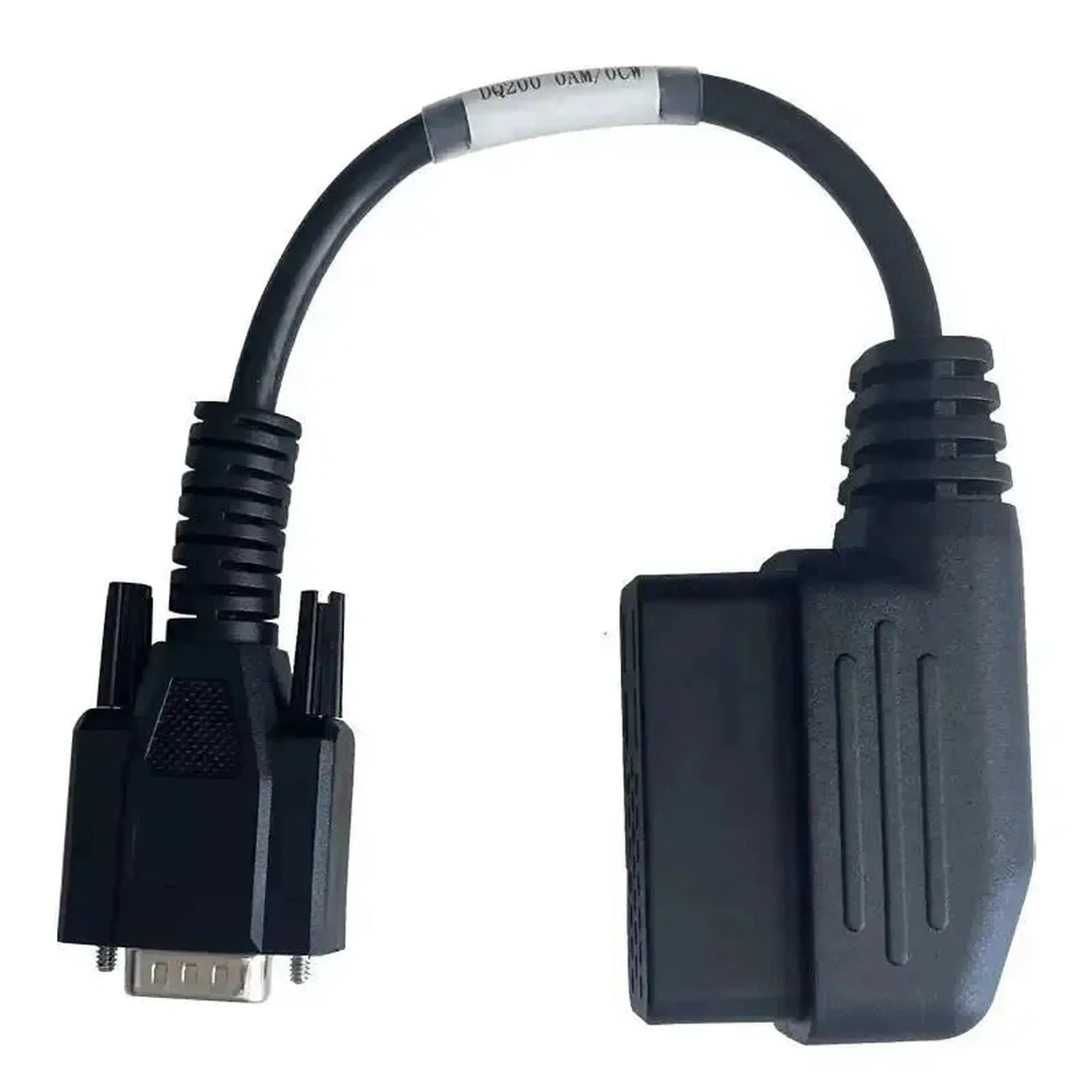

De OBDSTAR TCM-001A verbindt de 25-pins TCM-aansluiting van de Temic DQ200 aan de voertuigzijde met een 15-pins DB15-connector aan de apparaatzijde. De kabel gaat rechtstreeks op de transmissiebesturingseenheid van de DQ200-bak (0AM/0CW), die direct op de transmissie zit.

De DQ200 is de droge zeventraps DSG/S-tronic die in grote aantallen binnen het Volkswagen Groep-platform is toegepast. Bij bepaalde diagnose- en programmeerwerkzaamheden is de besturingseenheid via de OBD2-poort niet of beperkt bereikbaar. Deze kabel legt daarom een directe verbinding tussen de TCM-connector en de DB15-ingang van het OBDSTAR-apparaat, waarbij de signalen van de 25-polige stekker op het juiste pinpatroon van de DB15-interface uitkomen. De kabel ontsluit de eenheid; hij voert zelf geen bewerkingen uit. Wat er daarna gelezen, geschreven of geprogrammeerd kan worden, hangt af van de software van uw eigen programmeur. De kabel is bovendien gebonden aan de DQ200 (0AM/0CW): andere versnellingsbakken en TCM-typen binnen dezelfde concernmodellen vallen erbuiten.

PLUSPUNTEN

✔Werken buiten de OBD2-poort om — noodzakelijk bij diepgaande transmissieprogrammering op de DQ200, waar de reguliere diagnoseroute tekortschiet.
✔0AM en 0CW gedekt — beide varianten van de Temic DQ200 worden ondersteund, wat het toepassingsbereik binnen de VW Groep breed maakt.
✔Rechtstreeks op DB15 — de omzetting van 25 naar 15 pinnen sluit direct aan op OBDSTAR-apparatuur, zonder tussenadapters.
✔Uitgebreide modellenlijst met bouwjaren — vijf merken en tientallen modellen zijn met motorisering en bouwjaren opgegeven, vanaf 2008.

AANDACHTSPUNTEN

✕Gebonden aan OBDSTAR — de kabel werkt met OBDSTAR-uitleesapparaten en -programmeurs, niet met apparatuur van andere merken.
✕Voegt geen dekking toe — de kabel maakt alleen de verbinding; de TCM-procedures komen uit de software van uw programmeur.
✕Alleen DQ200 (0AM/0CW) — andere versnellingsbakken en TCM-typen binnen de VW Groep vragen om een andere kabel, ook bij hetzelfde model.
✕Demontagewerk aan het voertuig — de TCM-connector zit op de transmissie; bij veel modellen is gedeeltelijke demontage van omringende componenten nodig.

Toepassingen en functionaliteiten

In combinatie met een OBDSTAR-programmeur ondersteunt de kabel de volgende werkzaamheden aan de DQ200-besturingseenheid.

Regeleenheden die u bereikt

  • Transmissiebesturingseenheid (TCM) Temic DQ200: Rechtstreeks aangesloten via de 25-polige connector op de transmissie.
  • Geen andere regeleenheden: De kabel geeft geen toegang tot het overige voertuignetwerk; alleen de TCM wordt bereikt.

Wat u kunt doen

  • TCM-software uitlezen: De huidige softwareversie en kalibratiedata direct vanaf de besturingseenheid opvragen, zonder de OBD2-poort.
  • TCM herprogrammeren: Nieuwe of gecorrigeerde softwaredata naar de DQ200-eenheid schrijven via de directe DB15-verbinding.
  • Kalibratiedata verwerken: Transmissiespecifieke kalibratiewaarden lezen en schrijven na vervanging of revisie van de eenheid.
  • TCM identificeren: Hardwarenummer en softwareversie ophalen voor diagnose of onderdelenverificatie.
  • Let op: Controleer eerst welk baktype in het voertuig zit; binnen dezelfde modelseries komen ook andere transmissies voor.

Compatibele voertuigen en toepassingen

Bepalend is de Temic DQ200 (0AM/0CW) met 25-pins TCM-connector, niet het model of de motorisering. De onderstaande voertuigen zijn uitgerust met deze zeventraps DSG/S-tronic automaat en komen daarmee in aanmerking. De lijst betreft bouwjaren 2008 tot heden.

Audi:

  • A1 / S1 (8X & GB): 1.0 TFSI, 1.2 TFSI, 1.4 TFSI, 1.5 TFSI (2010–heden)
  • A3 (8P, 8V, 8Y): 1.2 TFSI, 1.4 TFSI, 1.5 TFSI/e-TEC, 1.6 TDI, 1.8 TFSI (2008–heden)
  • Q2: 1.0 TFSI, 1.4 TFSI, 1.5 TFSI (2016–heden)

Cupra:

  • Formentor / Leon: 1.5 TSI instapvarianten (2020–heden)

Seat:

  • Alhambra: 1.4 TSI (2010–heden)
  • Arona: 1.0 TSI, 1.5 TSI (2017–heden)
  • Ateca: 1.4 TSI, 1.5 TSI (2016–heden)
  • Ibiza: 1.0 TSI, 1.2 TSI, 1.4 TSI, 1.5 TSI (2008–heden)
  • Leon (1P, 5F, KL): 1.2 TSI, 1.4 TSI, 1.5 TSI, 1.6 TDI, 1.8 TSI (2008–heden)
  • Toledo: 1.4 TSI (2012–2019)

Skoda:

  • Fabia / Scala / Kamiq: 1.0 TSI, 1.2 TSI, 1.4 TSI, 1.5 TSI (2008–heden)
  • Karoq / Kodiaq: 1.4 TSI, 1.5 TSI (2017–heden)
  • Octavia (1Z, 5E, NX): 1.2 TSI, 1.4 TSI, 1.5 TSI/e-TEC, 1.6 TDI, 1.8 TSI (2008–heden)
  • Superb (3T & 3V): 1.4 TSI, 1.5 TSI, 1.8 TSI (2008–heden)

Volkswagen:

  • Arteon: 1.5 TSI (2017–heden)
  • Caddy: 1.2 TSI, 1.4 TSI (2010–heden)
  • Golf (5, 6, 7, 8): 1.0 TSI, 1.2 TSI, 1.4 TSI, 1.5 TSI, 1.6 TDI (2008–heden)
  • Passat (B6, B7, B8): 1.4 TSI, 1.5 TSI, 1.8 TSI (2008–heden)
  • Polo (6R, 6C, AW): 1.0 TSI, 1.2 TSI, 1.4 TSI, BlueGT, GTI 1.4 (2009–heden)
  • Sharan: 1.4 TSI (2010–heden)
  • T-Cross / T-Roc / Taigo: 1.0 TSI, 1.5 TSI (2017–heden)
  • Touran: 1.2 TSI, 1.4 TSI, 1.5 TSI (2010–heden)
💡
Goed om te weten: De DQ200 TCM-connector zit direct op de transmissie. Bij veel VW Groep-modellen is die vanuit het motorcompartiment bereikbaar, maar afhankelijk van het model kan gedeeltelijke demontage van omringende componenten nodig zijn. Controleer aan de hand van de baktypeaanduiding of het voertuig werkelijk een DQ200 (0AM/0CW) heeft voordat u bestelt.

Verpakkingsinhoud

  • 1x OBDSTAR (TCM-001A) | Temic (DQ200) 25-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Technische specificaties

Specificatie Omschrijving
Merk OBDSTAR
Artikelnummer TCM-001A
Type Verloopkabel
Toepassing Directe TCM-benadering van de Temic DQ200 (0AM/0CW) buiten de OBD2-poort om

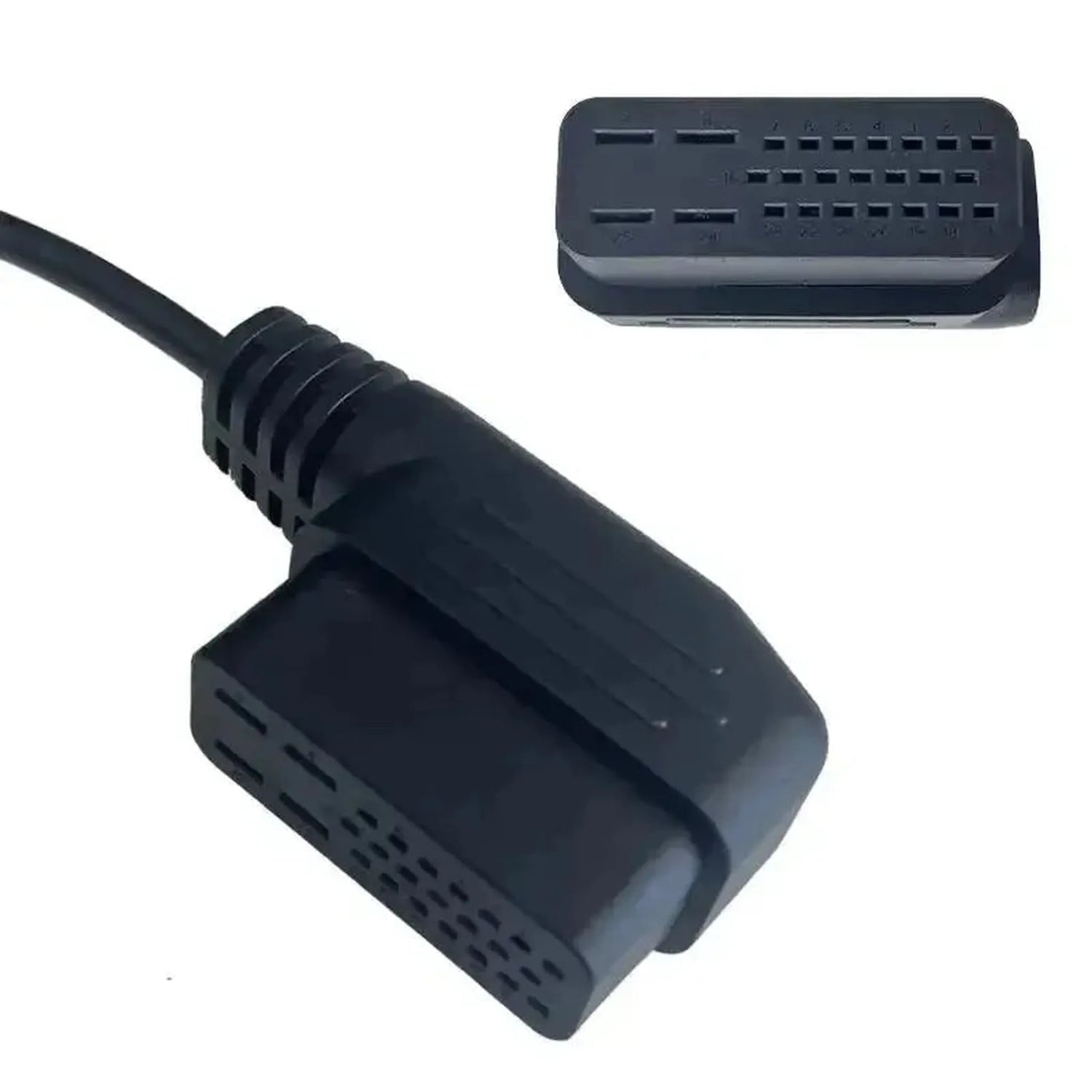

Aansluiting voertuigzijde Temic (DQ200) 25-pins TCM

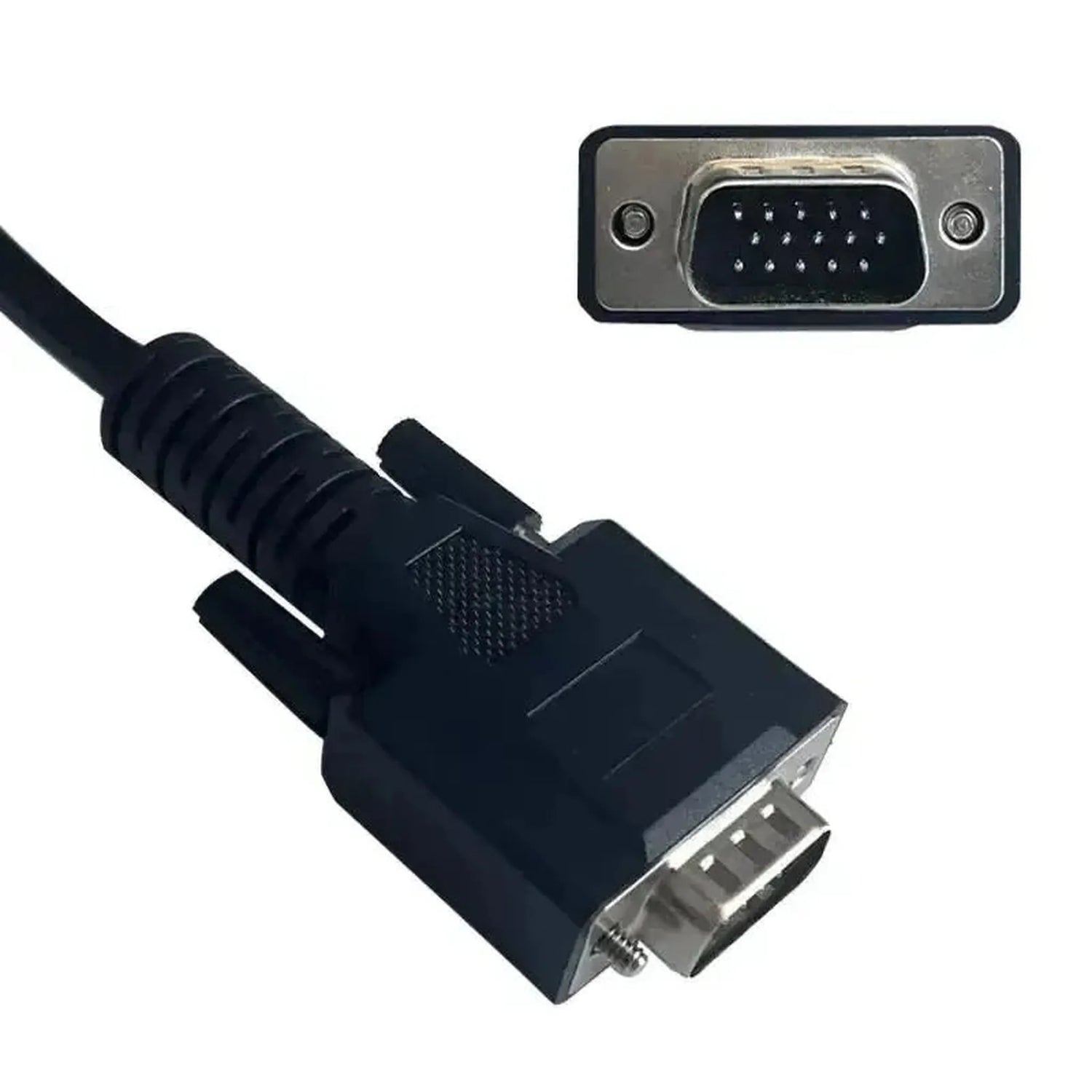

Aansluiting apparaatzijde 15-pins DB15
Regeleenheden Transmissiebesturingseenheid (TCM) van de DQ200
Segment Personenauto
Ondersteunde merken Audi, Cupra, Seat, Skoda en Volkswagen
Modelbereik 2008–heden, per model verschillend (zie modellenlijst)
Nodig om te gebruiken OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit
Aanvullend nodig Fysieke toegang tot de TCM op de transmissie; mogelijk demontagewerk
Gewicht 0,1 kg
