OBDSTAR  |  SKU: M046

OBDSTAR (M046) | Benelli 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

€24,95 incl.
€20,62 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

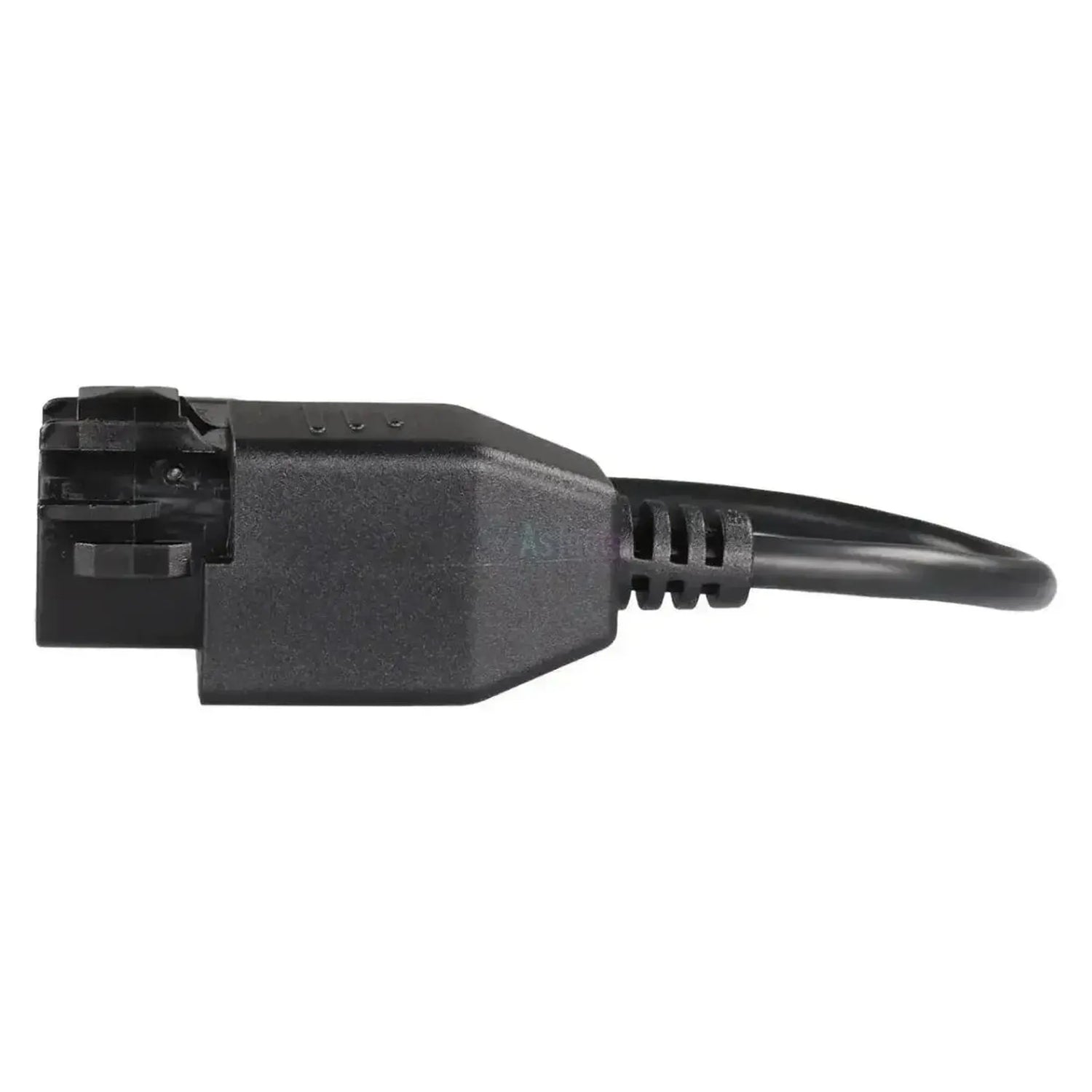

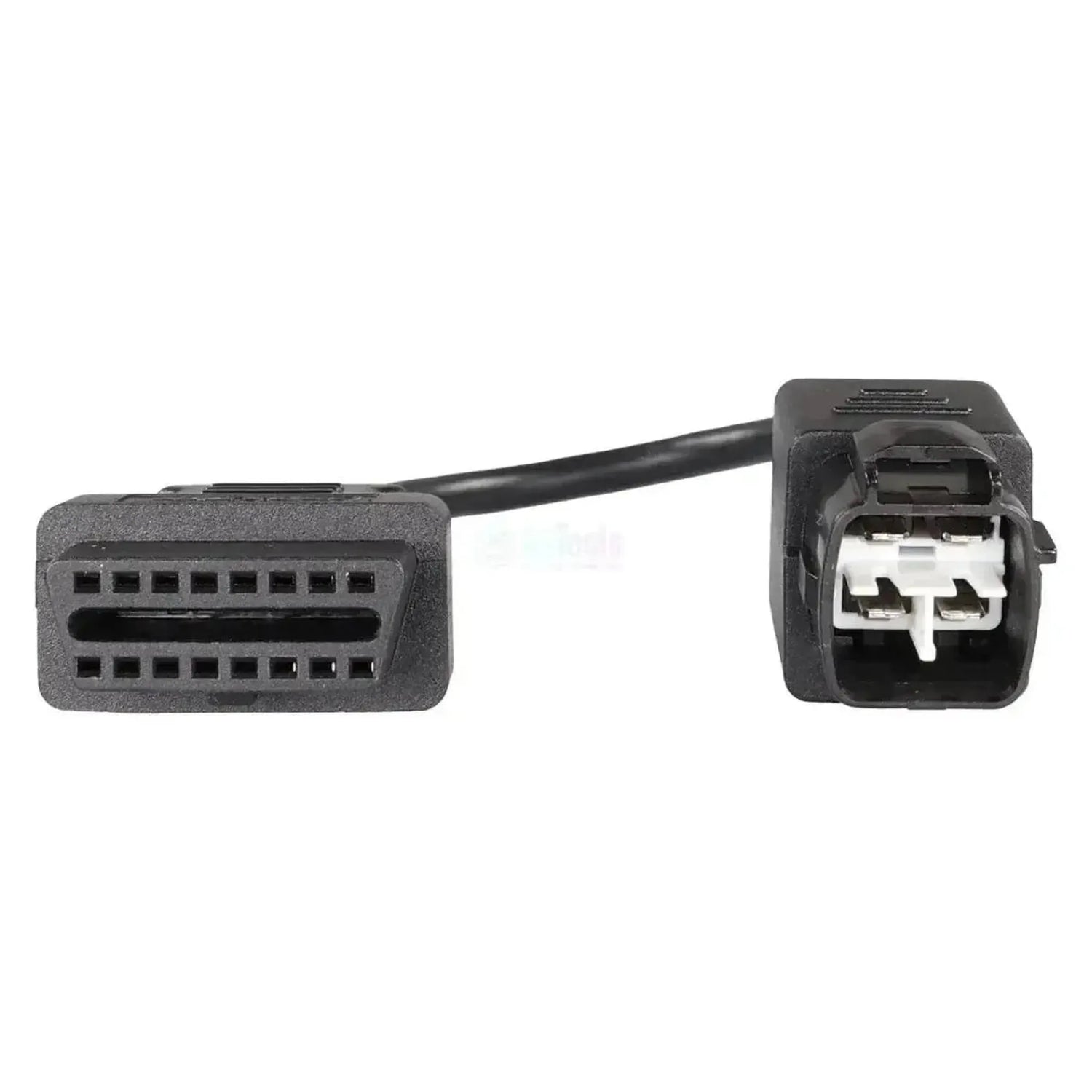

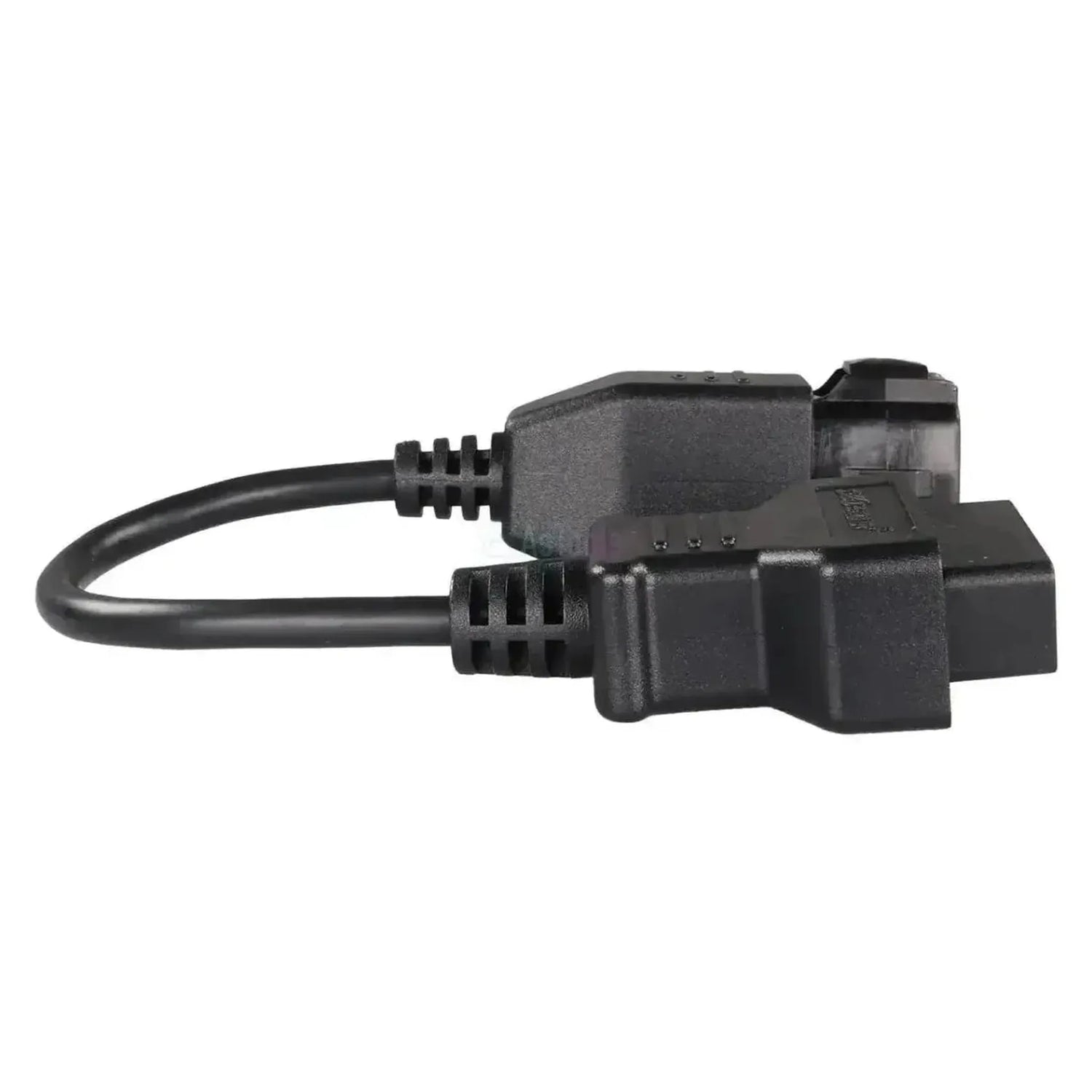

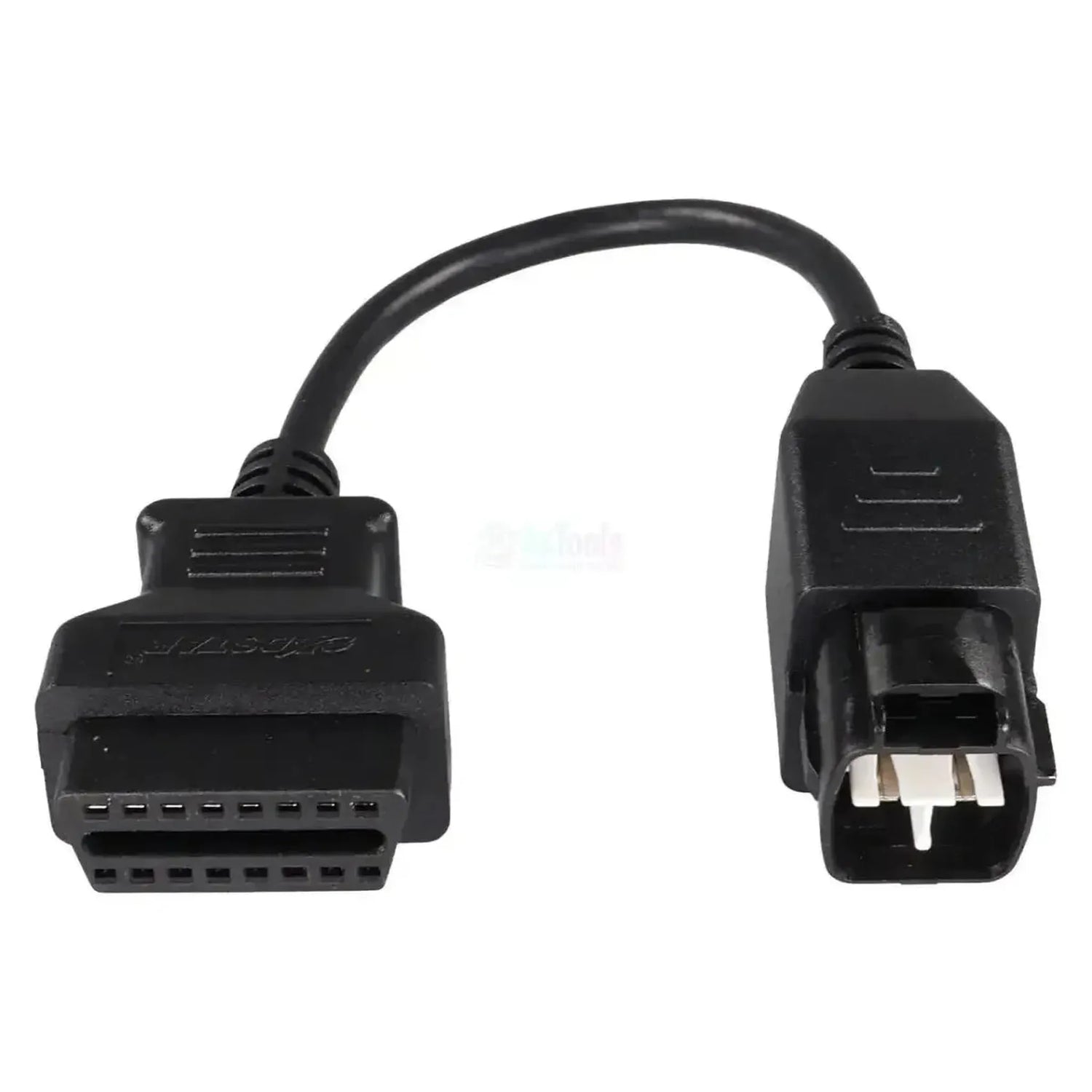

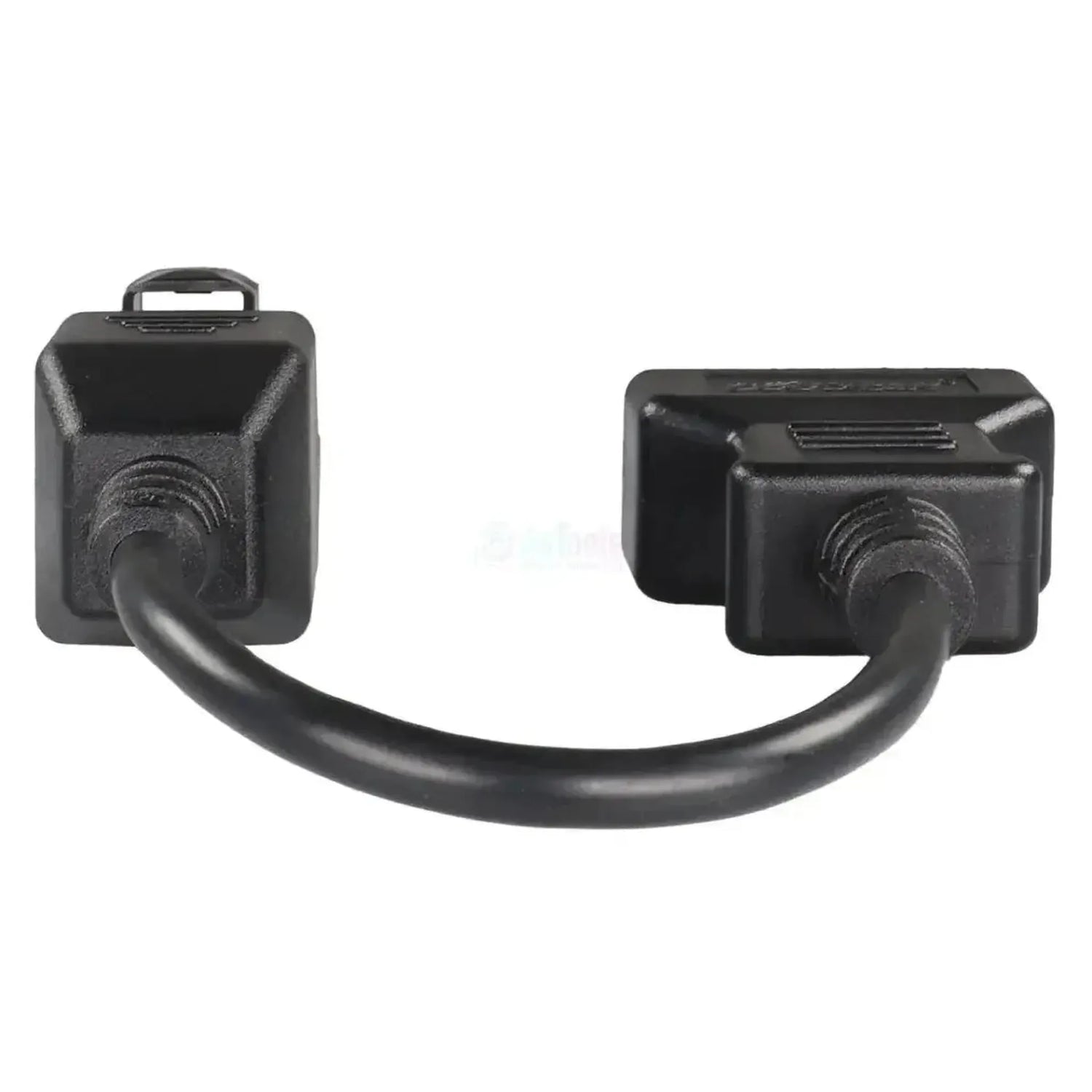

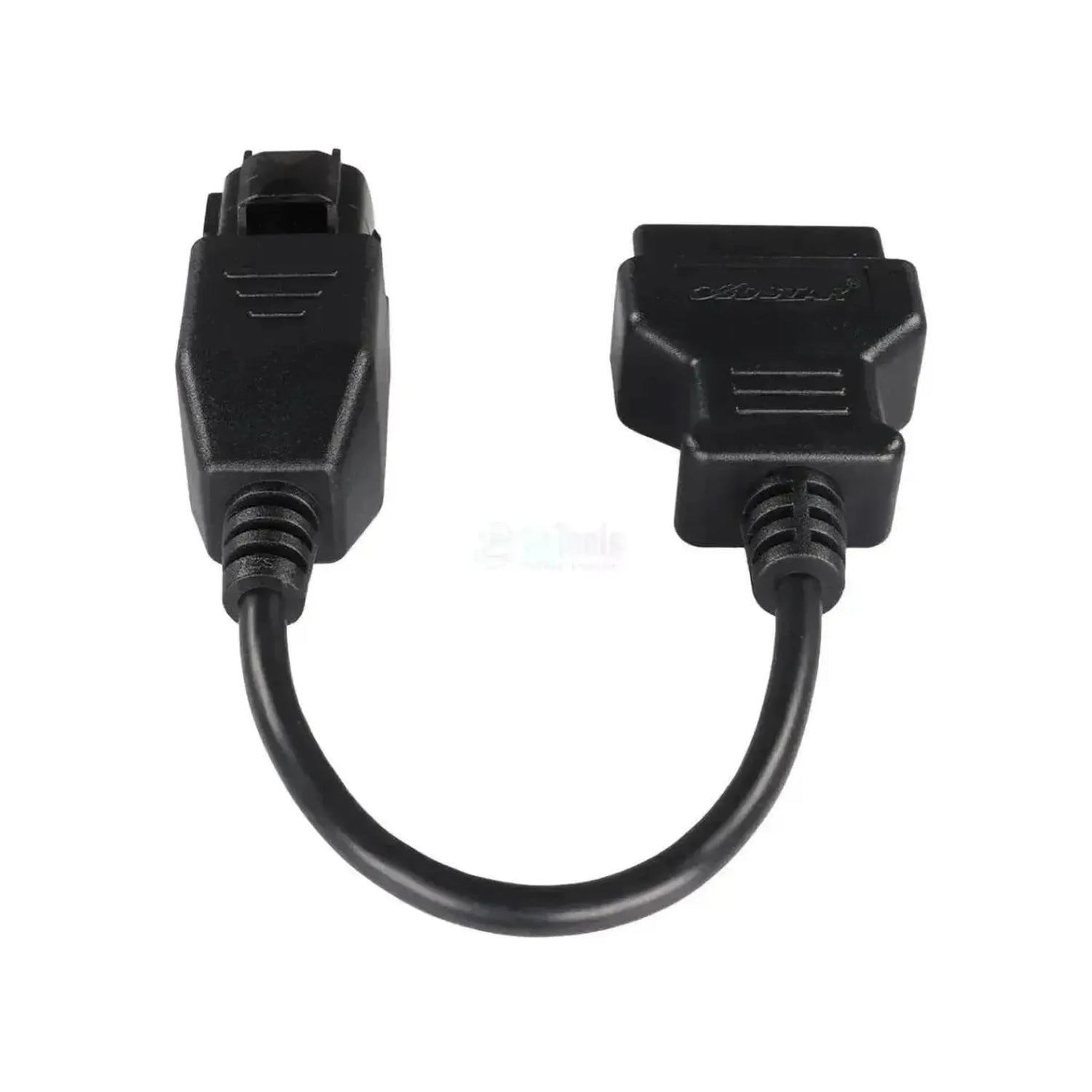

De OBDSTAR M046 is de verloopkabel voor de 4-pins diagnosesokkel van Benelli-motorfietsen. Aan de voertuigzijde zit de merkspecifieke 4-polige connector, aan de apparaatzijde een standaard 16-pins OBD2 (J1962)-connector voor uw OBDSTAR-toestel.

Benelli plaatst voor de remregeling een eigen 4-polige sokkel die los staat van de gebruikelijke diagnoseaansluiting. De kabel is een passieve pinvertaling: de relevante signaallijnen van die sokkel worden omgezet naar de overeenkomstige pinposities binnen de J1962-behuizing, zonder extra elektronica in het signaalpad.

Deze aansluiting is bedoeld voor ABS-diagnose. Overige voertuigsystemen worden er niet mee bereikt. Wat u binnen het ABS kunt uitvoeren, hangt af van de software van uw eigen toestel.

PLUSPUNTEN

✔Past op de merkeigen 4-pins sokkel — Aansluiten kan zonder aanpassing aan de motorfiets of de bedrading.
✔Passieve pinvertaling — Zonder extra elektronica in het signaalpad blijft het signaal onveranderd.
✔Gericht op ABS-werk — De kabel is direct bruikbaar voor diagnose aan het ABS van compatibele Benelli-modellen.
✔Eén kabel voor meerdere modellen — Dezelfde sokkel komt terug op de BN-, TNT- en TRK-modellen in de lijst hieronder.

AANDACHTSPUNTEN

✕Beperkt tot ABS-diagnose — Motormanagement en andere voertuigsystemen worden via deze aansluiting niet bereikt.
✕Bouwjaren niet vastgelegd — Voor de genoemde modellen zijn geen bouwjaren gedocumenteerd; raadpleeg de OBDSTAR-compatibiliteitslijst.
✕Uitsluitend voor OBDSTAR-apparatuur — Diagnoseapparatuur van andere merken wordt niet ondersteund.
✕Voegt geen voertuigdekking toe — Of het ABS van uw model daadwerkelijk uitleesbaar is, bepaalt de software van uw toestel.

Toepassingen en functionaliteiten

Via deze verbinding bereikt u het remregelsysteem van de motorfiets.

Regeleenheden die u bereikt

  • ABS-regeleenheid: het remregelsysteem dat op de 4-pins Benelli-sokkel is aangesloten.
  • Overige regeleenheden: niet via deze kabel bereikbaar; de sokkel is bedoeld voor ABS-diagnose.

Wat u kunt doen

  • ABS-systeem uitlezen: Het ABS benaderen via de 4-pins sokkel met het aangesloten OBDSTAR-toestel.
  • Storingsbeeld beoordelen: De gegevens die de ABS-regeleenheid via deze aansluiting vrijgeeft, worden op uw toestel weergegeven.
  • Aansluiten zonder ingreep: De sokkel wordt gebruikt zoals hij op de motorfiets zit; er hoeft niets te worden losgenomen of aangepast.
  • Meerdere modellen bedienen: Dezelfde kabel past op de Benelli-modellen in de lijst hieronder.
  • Let op: het toepassingsbereik blijft beperkt tot ABS-diagnose en is verder afhankelijk van de dekking van uw toestel.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins diagnosesokkel, niet het model. De onderstaande Benelli-modellen zijn met die sokkel uitgevoerd. Bouwjaren zijn hierbij niet gedocumenteerd; de compatibiliteitslijst van OBDSTAR is daarvoor leidend.

Benelli:

  • BN 302: (Raadpleeg OBDSTAR compatibiliteitslijst voor bouwjaren)
  • BN 600: (Raadpleeg OBDSTAR compatibiliteitslijst voor bouwjaren)
  • TNT 300: (Raadpleeg OBDSTAR compatibiliteitslijst voor bouwjaren)
  • TNT 600: (Raadpleeg OBDSTAR compatibiliteitslijst voor bouwjaren)
  • TRK 502: (Raadpleeg OBDSTAR compatibiliteitslijst voor bouwjaren)
💡
Goed om te weten: De 4-pins Benelli-diagnosesokkel zit doorgaans onder de kuip of in de buurt van het stuur; raadpleeg het voertuighandboek voor de exacte locatie per model. Controleer voordat u bestelt of uw Benelli de 4-polige sokkel heeft en of uw toestel ABS-diagnose voor dit merk ondersteunt.

Verpakkingsinhoud

  • 1x OBDSTAR (M046) | Benelli 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Specificatie Omschrijving
Merk OBDSTAR
Artikelnummer M046
Type Verloopkabel
Toepassing Benelli 4-pins diagnosesokkel (ABS)
Aansluiting voertuigzijde Benelli 4-pins OBD
Aansluiting apparaatzijde 16-pins OBD2 (J1962)
Regeleenheden ABS-regeleenheid
Segment Motorfiets
Ondersteunde merken Benelli
Modelbereik Benelli-modellen met 4-pins diagnosesokkel; bouwjaren niet gedocumenteerd
Nodig om te gebruiken OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig Geen; de kabel werkt zonder adapter of voeding
Gewicht 0,1 kg
