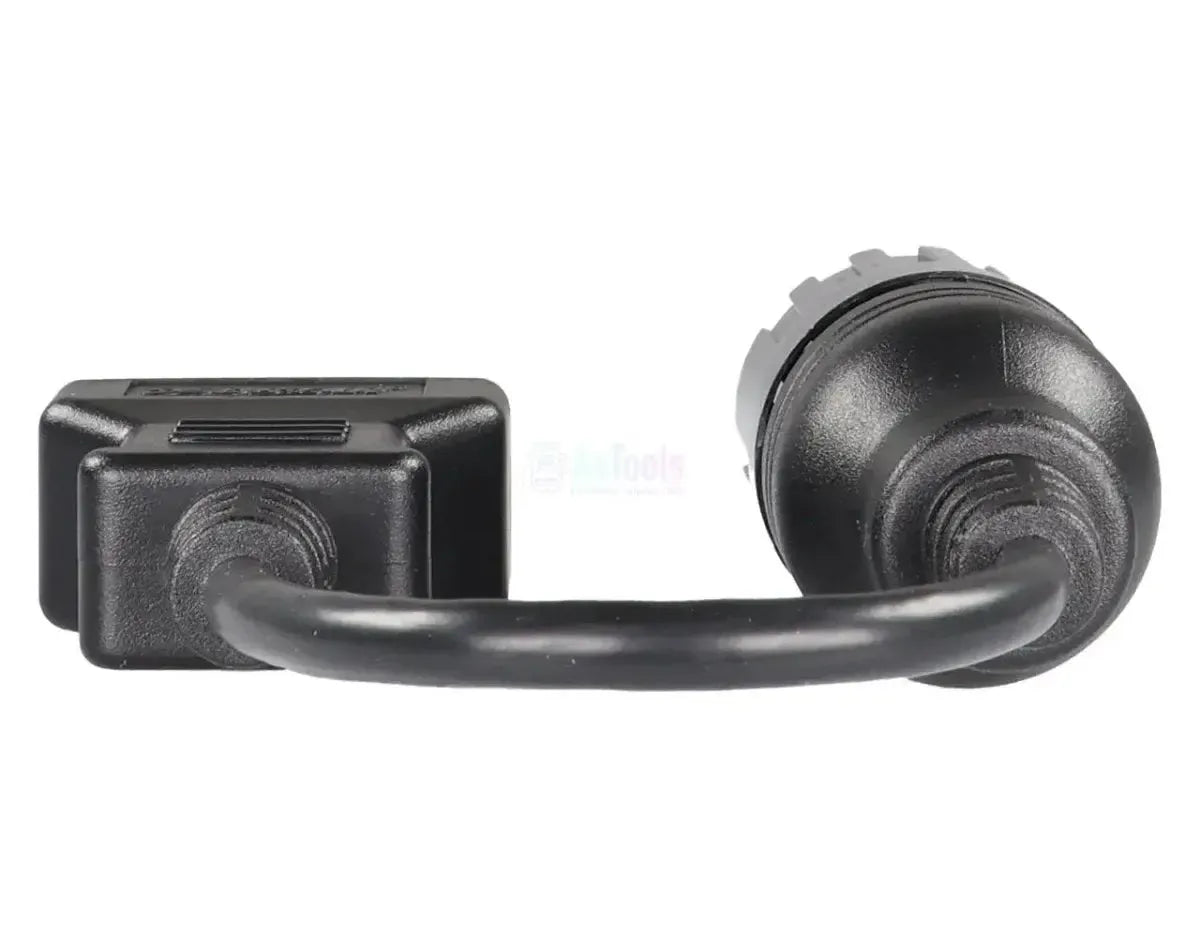

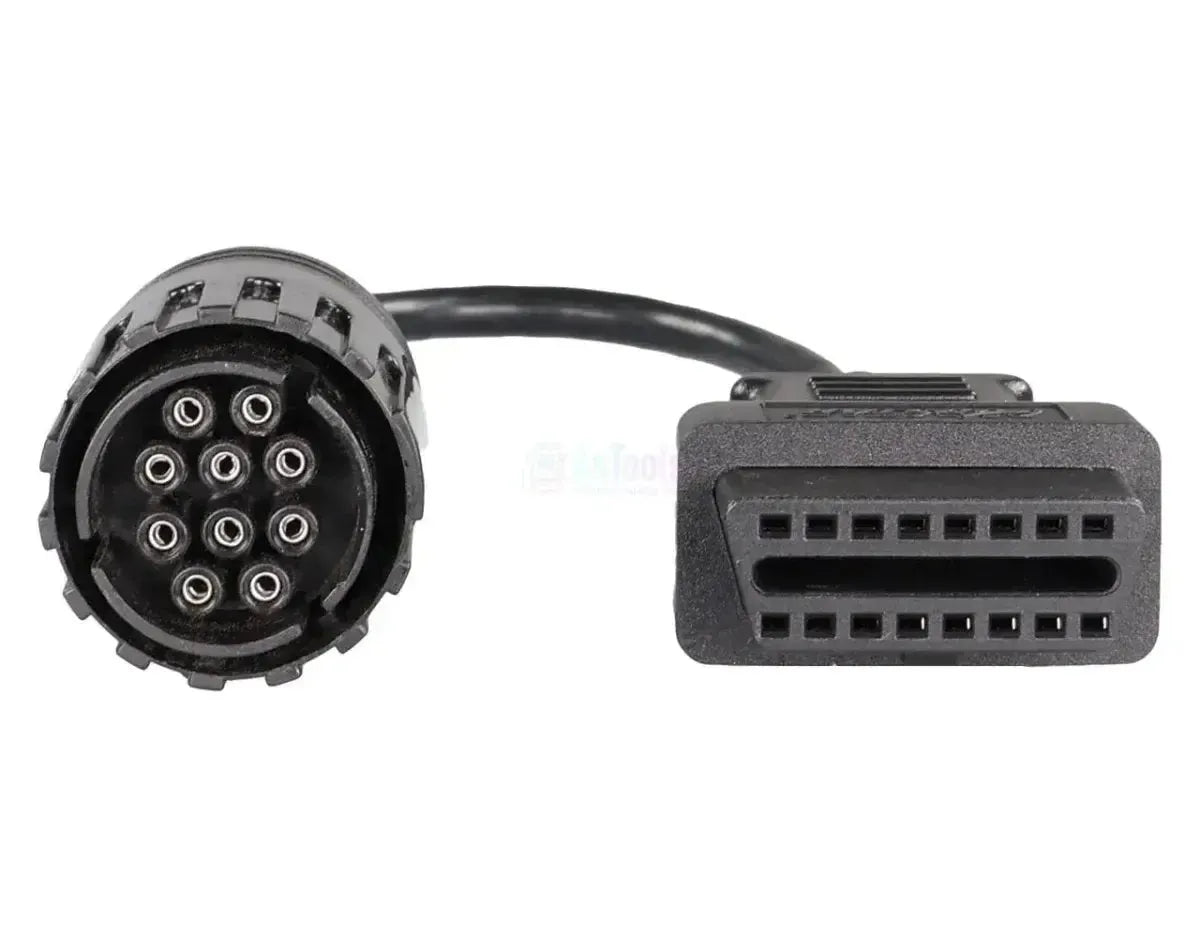

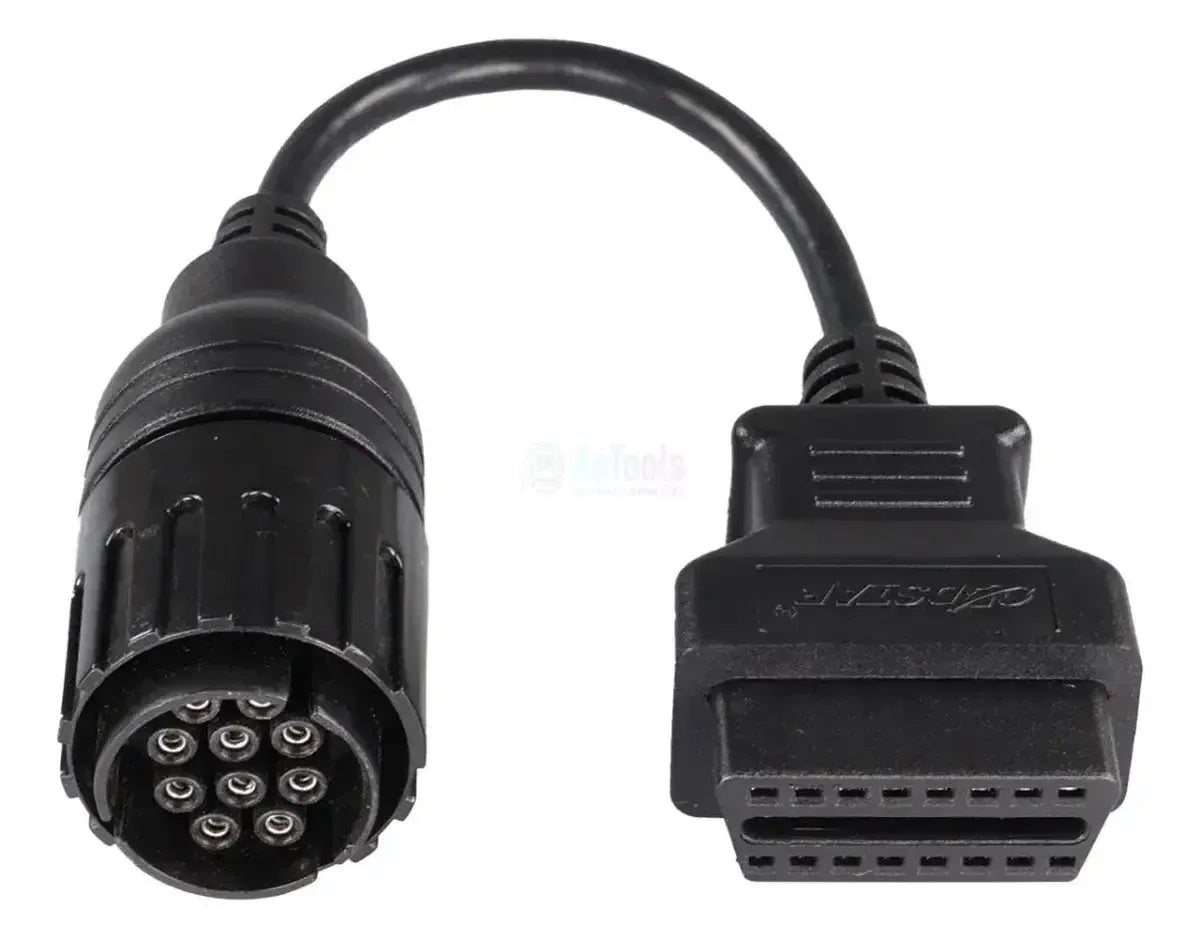

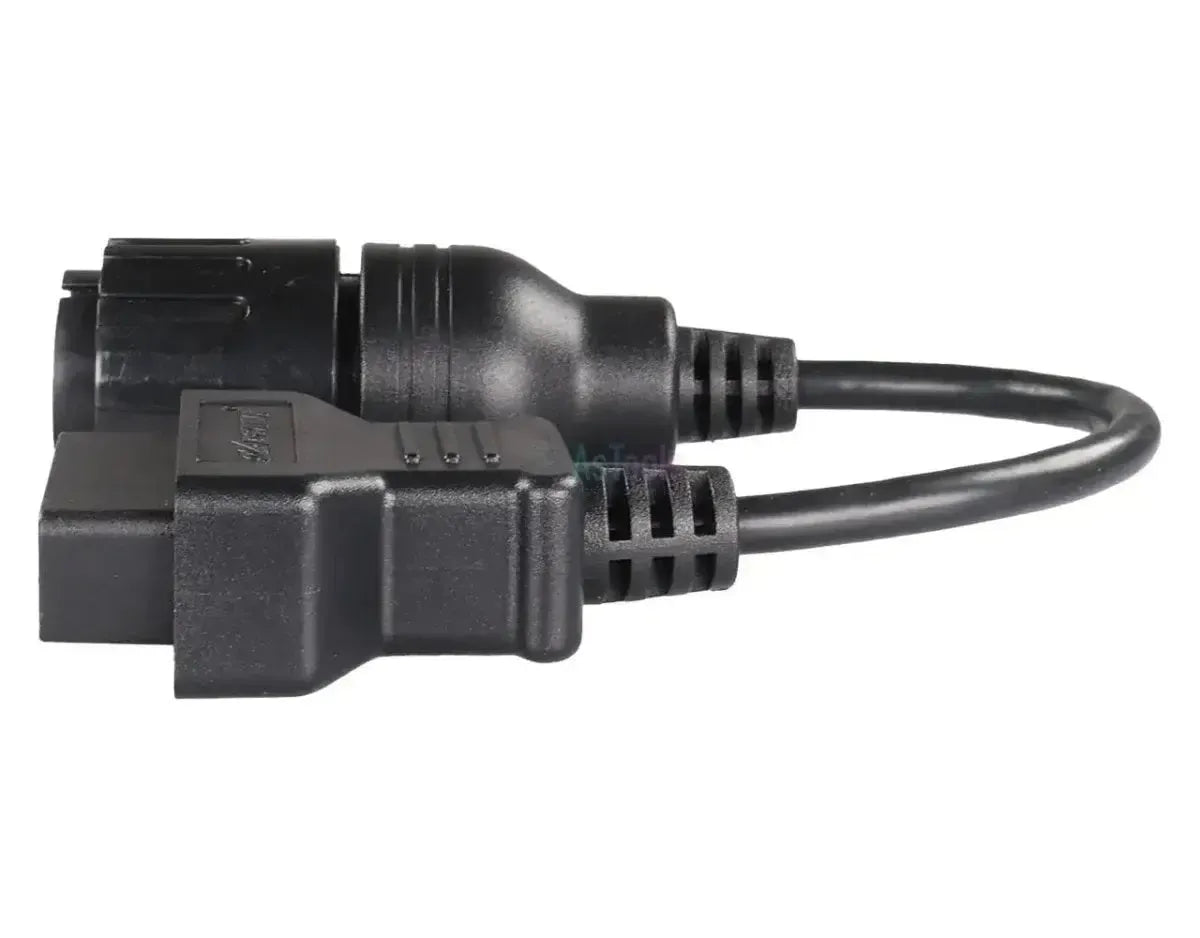

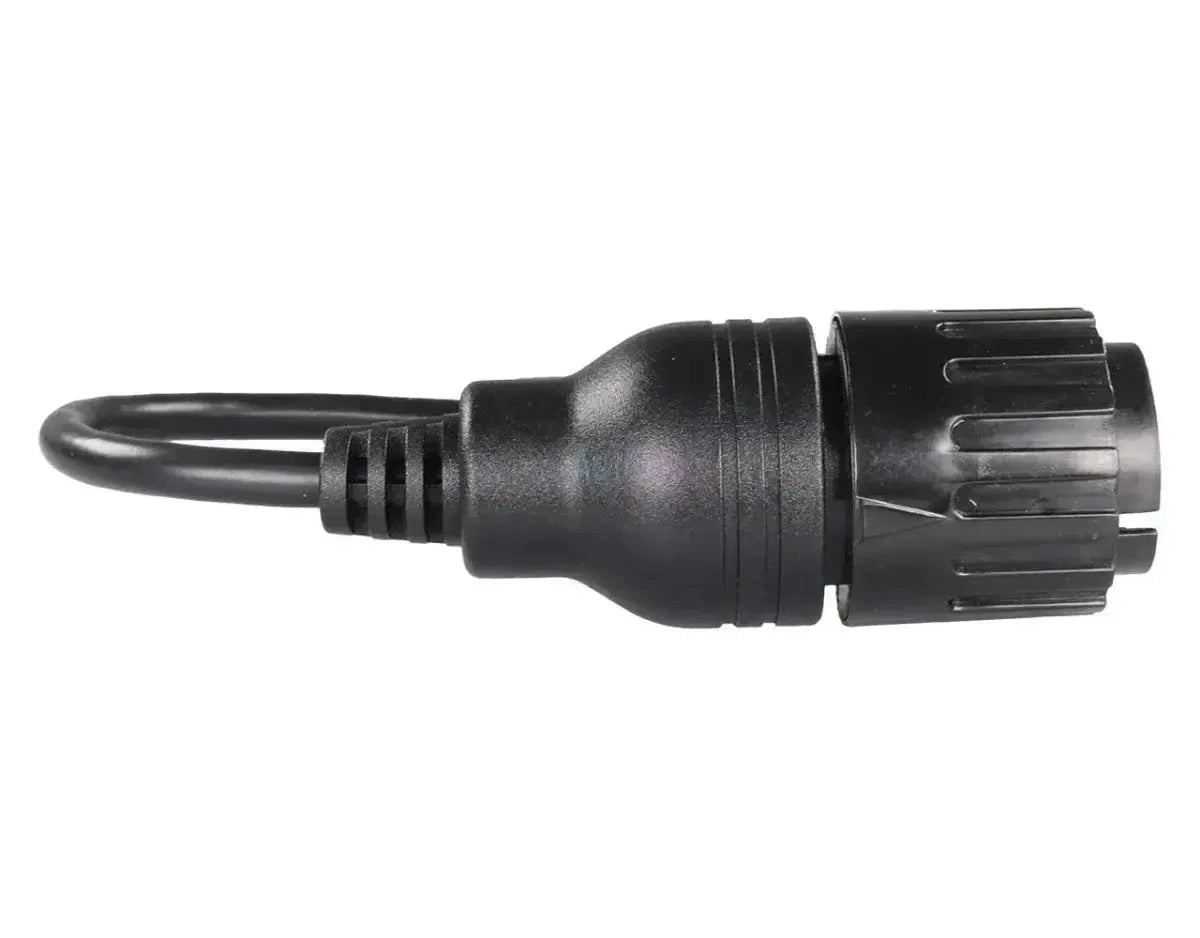

De OBDSTAR M040 is de verloopkabel voor de ronde 10-pins diagnosepoort van BMW-motorfietsen. Aan de voertuigzijde zit een cilindrische connector met tien pinnen, aan de apparaatzijde een standaard 16-pins OBD2 (J1962)-connector waarmee u het uitleesapparaat aansluit.
BMW hield deze ronde stekker lang aan op zijn motorfietsen, in een tijd dat de auto-OBD2-connector op de tweewieler nog geen standaard was. Afhankelijk van model en bouwjaar verloopt de communicatie via de K-line of via de CAN-bus. De kabel bevat geen actieve elektronica: de signaallijnen worden binnen de connector rechtstreeks doorgevoerd, zodat de kabel puur als passieve pinvertaler werkt.
Via deze verbinding bereikt u de motorbesturingseenheid en de overige systemen die op de diagnosebus zijn aangesloten. Welke functies en protocollen daarbij beschikbaar zijn, verschilt per model en bouwjaar en wordt bepaald door de software van uw eigen toestel; de kabel voegt zelf geen dekking toe.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding bereikt u de elektronische systemen die op de 10-pins diagnosebus van de motorfiets zijn aangesloten.
Regeleenheden die u bereikt
- Motorbesturingseenheid (ECU): de regeleenheid voor het motormanagement, die op de 10-pins poort is aangesloten.
- Overige elektronische systemen: welke modules daarnaast bereikbaar zijn, verschilt per model en bouwjaar.
Wat u kunt doen
- Storingscodes uitlezen: Opgeslagen foutcodes (DTC's) ophalen uit de motorbesturingseenheid en andere aangesloten systemen.
- Storingscodes wissen: Het foutgeheugen leegmaken nadat de storing is verholpen.
- Live data bekijken: Actuele sensorwaarden en parameters uitlezen tijdens stilstand of gebruik.
- ECU-identificatie uitlezen: Voertuig- en systeemgegevens ophalen, waaronder ECU-versie en voertuigidentificatienummer (VIN).
- Actuatoren aansturen: Componenten via de diagnosesoftware aansturen voor testdoeleinden, afhankelijk van de systeemondersteuning van het OBDSTAR-apparaat.
- Let op: het beschikbare functiepakket verschilt per model, per bouwjaar en per OBDSTAR-toestel.
Compatibele voertuigen en toepassingen
Bepalend is de ronde 10-pins diagnosepoort, niet het model. De onderstaande BMW-motorfietsen zijn met die poort uitgevoerd. Bij een modelwissel kan het merk zijn overgestapt op een andere aansluiting, dus controleer bij twijfel eerst de stekker op de motorfiets zelf.
BMW:
- F 650 GS: (2000–2012)
- F 700 GS: (2012–2018)
- F 800 GS / F 800 GS Adventure: (2008–2018)
- F 800 R: (2009–2019)
- F 800 S / F 800 ST: (2006–2012)
- G 650 GS / G 650 GS Sertão: (2011–2016)
- K 1200 GT / K 1200 LT / K 1200 R / K 1200 S: (2004–2008)
- K 1300 GT / K 1300 R / K 1300 S: (2009–2016)
- R 1150 GS / R 1150 R / R 1150 RS / R 1150 RT: (2000–2006)
- R 1200 GS / R 1200 GS Adventure: (2004–2013)
- R 1200 R / R 1200 RS / R 1200 RT / R 1200 S / R 1200 ST: (2005–2013)
Verpakkingsinhoud
- 1x OBDSTAR (M040) | BMW 10-pins OBD - 16-pins OBD2 Verloopkabel | Motorfiets
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | OBDSTAR |
| Artikelnummer | M040 |
| Type | Verloopkabel |
| Toepassing | BMW 10-pins ronde diagnosepoort (motorfiets) |
| Aansluiting voertuigzijde | BMW 10-pins OBD (rond) |
| Aansluiting apparaatzijde | 16-pins OBD2 (J1962) |
| Communicatie | K-line of CAN-bus, afhankelijk van model en bouwjaar |
| Regeleenheden | Motorbesturingseenheid (ECU) en overige aangesloten systemen |
| Segment | Motorfiets |
| Ondersteunde merken | BMW |
| Modelbereik | 2000–2019, mits voorzien van de ronde 10-pins poort |
| Nodig om te gebruiken | OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster |
| Aanvullend nodig | Geen; de kabel werkt zonder adapter of voeding |
| Gewicht | 0,1 kg |
