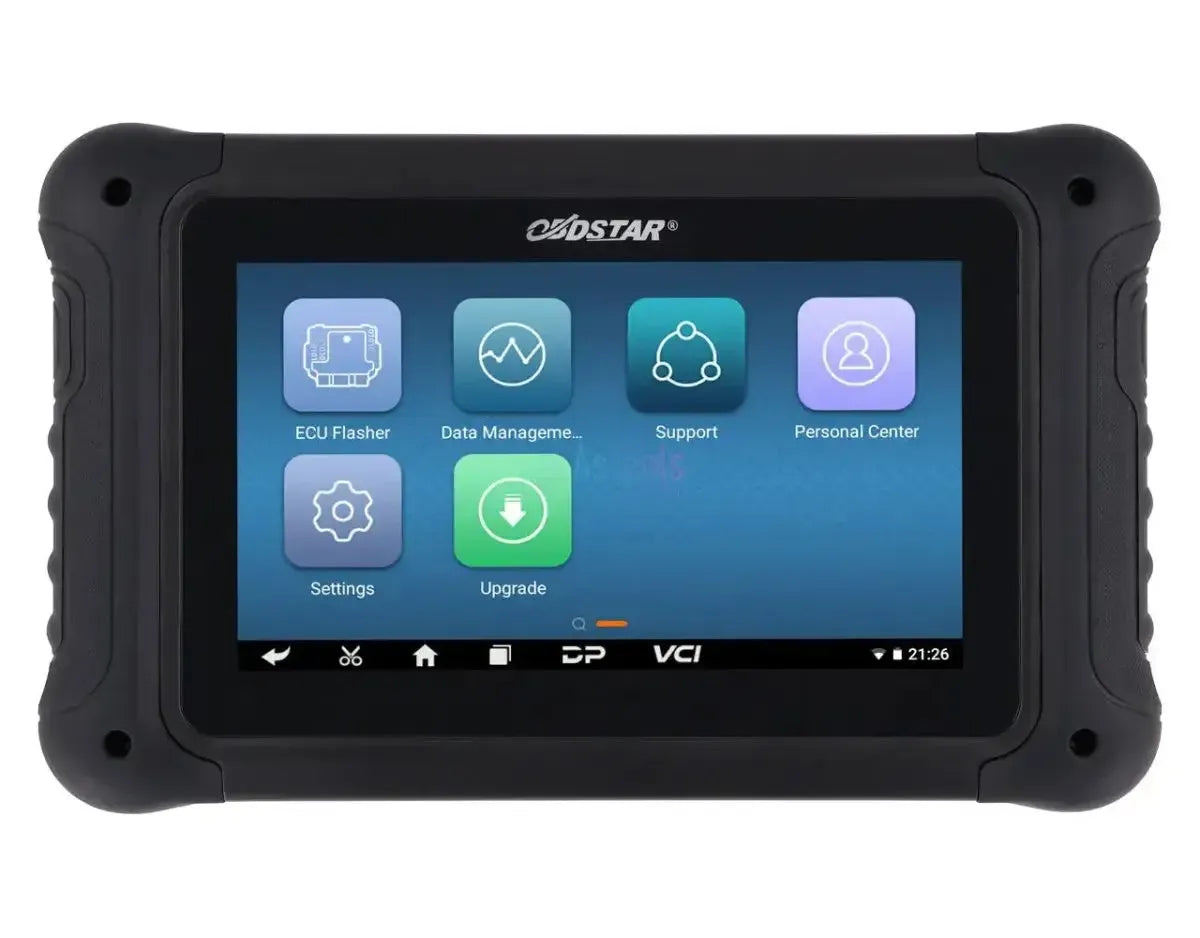

OBDSTAR DC706 | ECU Programmeur (Full)

Diagnosefuncties

De DC706 is primair een ECU-programmeur en biedt diagnose-georiënteerde functies die nodig zijn voor het uitlezen en voorbereiden van regeleenheden vóór en na het flashen of klonen.

• ECU-info uitlezen: Leest hardware- en softwareversie, ECU-identificatie en interne parameters uit motorregeleenheden, TCM's en BCM's.
• IMMO-pincode uitlezen: Leest de pincode van het startblokkeringssysteem uit, nodig voor sleutelmatching en ECU-vervangingsprocedures.

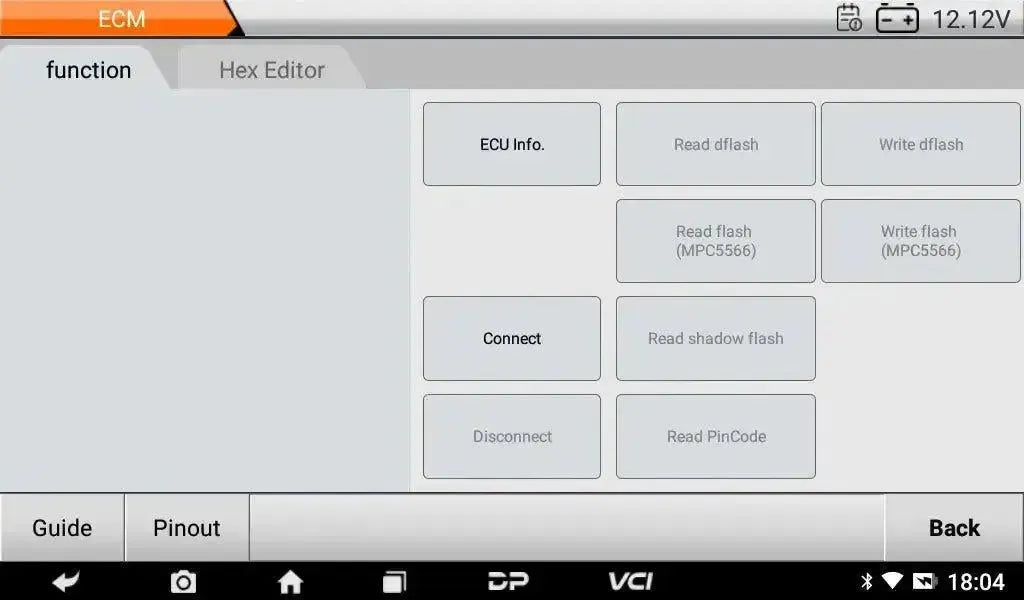

• EEPROM/DFLASH/PFLASH/MAP lezen en schrijven: Geeft toegang tot het interne geheugen van de ECU voor data-analyse, back-up en herprogrammering.

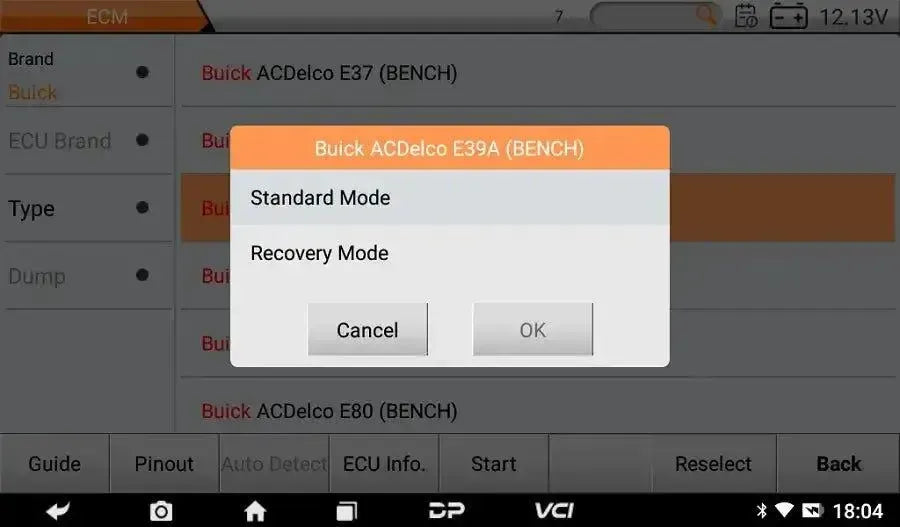

• ECU-recovery: Herstelt regeleenheden die door een mislukte flash of corrupte software niet meer functioneren.

Service en onderhoudsfuncties

De DC706 ondersteunt meerdere service- en onderhoudsfuncties die direct samenhangen met ECU-werkzaamheden. De beschikbaarheid van functies kan verschillen per voertuigmerk, model en bouwjaar.

Motor en aandrijflijn

• ECU klonen: Kopieert de complete data van een originele motorregeleenheid naar een vervangende ECU, inclusief alle adaptieve waarden en codering.
• Transmissie regeleenheid klonen: Dupliceert de software en data van een TCM naar een vervangende eenheid, ondersteund voor onder andere AC Delco, Bosch, Continental, Getrag, GM, Kefico, Siemens, Temic en ZF.

Carrosserie en comfortsystemen

• Body control module klonen: Kopieert data van een BCM naar een nieuwe module voor onder andere FCA, Fiat, Ford, GM/Opel, Land Rover, Jaguar, PSA, Smart en Volvo.
• Radio code uitlezen: Leest de beveiligingscode van het audiosysteem uit voor heractivatie na ontkoppeling van de accu of vervanging.

Elektrische en veiligheidssystemen

• Startblokkering service: Ondersteunt werkzaamheden rond het immobilizersysteem in combinatie met ECU- en BCM-procedures.
• Airbag crash data reset: Wist crashdata uit het airbagregelapparaat zodat de module na een aanrijding opnieuw bruikbaar is.

Overige service- en onderhoudsfuncties

• Kilometerstand correctie: Past de geregistreerde kilometerstand aan na vervanging of reparatie van een dashboard of regeleenheid.

Speciale functies en mogelijkheden

De DC706 biedt naast standaard klonen meerdere specialistische functies voor diepgaande ECU-bewerkingen.

• ECU virgin reset: Zet de regeleenheid terug naar fabrieksstatus, zodat deze opnieuw kan worden gekoppeld aan een ander voertuig.

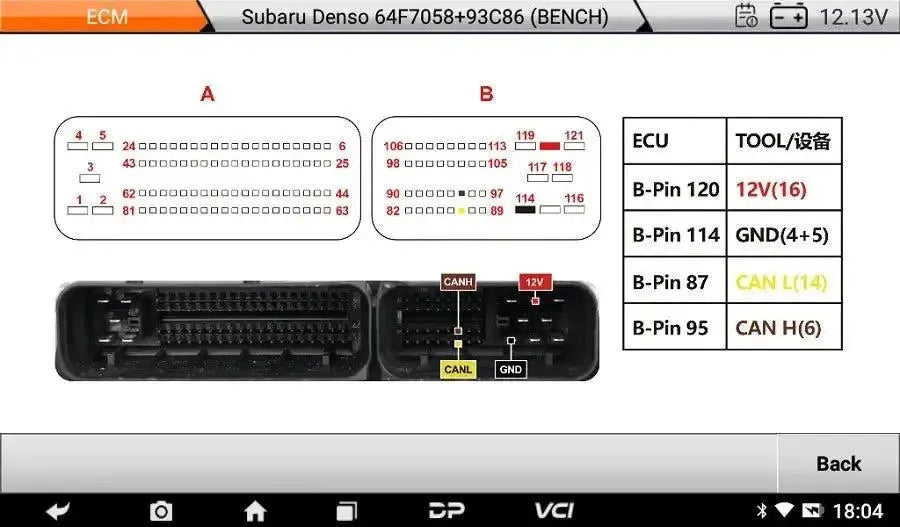

• All-mode programmering: Werkt via OBD, BENCH, BOOT, BDM en JTAG zodat zowel in-vehicle als bench-werkzaamheden mogelijk zijn.
• Ondersteuning motorfiets-ECU's: Klonen van ECM's op motorfietsen met Bosch, Delphi en EFI-platformen.
• WiFi-updates: Software-uitbreidingen en nieuwe voertuigondersteuning worden draadloos geïnstalleerd via WiFi.

Ondersteunde voertuigmerken

De DC706 ondersteunt een breed scala aan voertuigmerken voor ECU-, TCM- en BCM-werkzaamheden, verdeeld over verschillende regio's.

• Europees: Abarth, Alfa Romeo, Alpina, Aprilia, Aston Martin, Audi, Benelli, Bentley, BMW, Bugatti, Citroën, Dacia, Daimler, Dallara, David Brown, Derbi, DS, Ferrari, Fiat, Gilera, Italjet, Iveco, Jaguar, KTM, Lada, Lamborghini, Lancia, Land Rover, MAN, Maserati, Mercedes-Benz, MINI, Morgan, Moto Guzzi, Opel, Peugeot, Piaggio, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, UAZ, Vauxhall, Vespa, Volkswagen, Volvo, Wiesmann
• Aziatisch: Acura, Ashok Leyland, Daewoo, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Luxgen, Mahindra, Mazda, Mitsubishi, Nissan, Royal Enfield, SsangYong, Subaru, Suzuki, Tata, Toyota, VinFast
• Amerikaans: BRP, Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, GMC, Holden, Hummer, Jeep, Lincoln, Massey Ferguson, Mercury, Polaris, Pontiac, Saturn, Shelby
• Chinees: Baic, CFMoto, Changan, Changhe, Chery, FAW, GAC, Geely, Great Wall, JAC, JMC, Lifan, MG, SAIC, Weiwang

Optionele toevoegingen en uitbreidingen

De DC706 kan worden uitgebreid met diverse hardware-adapters en programmeerkits voor specifieke transmissies, body control modules en complexe ECU's.

Hardware modules en accessoires

• C4-07 (MB-VGS4-0-NAG2) Adapter Kit: Kit voor soldeervrije data-overdracht en personalisatie van Mercedes-Benz 7G-Tronic VGS4-0 NAG2 transmissiecontrole-units.
• C4-09 (MB91F526) Adapter Kit: Adapterset voor het lezen en schrijven van FLASH/DFLASH data op MAGNETI MARELLI en MAZDA 3 DENSO Body Control Modules.
• CANFD Adapter: Module voor communicatie met voertuigen die het CAN Flexible Data-Rate protocol gebruiken, zoals recente modellen van General Motors, Hyundai en Kia.
• CONVERTER V2: Converteert het signaal om compatibiliteit te garanderen bij het gebruik van diagnose-apparaten van derden in combinatie met het hoofdtoestel.
• MP001 Kit: Programmeerkit met 12 I/O-poorten voor het uitlezen en schrijven van data op complexe ECU's die niet ondersteund worden door de P003+ kit.
• P003+ Kit: Kit met een verhoogde klokfrequentie voor het stabiel lezen en schrijven van data op specifieke Bosch, Siemens en Continental motorregeleenheden.
• TCM-001A VW DQ200 Adapter: Adapter voor directe verbinding met Volkswagen DQ200 (0AM/0CW) transmissiecontrole-units.
• TCM-002A VW DQ250 Adapter: Adapter voor directe verbinding met Volkswagen DQ250 (02E/0D9/CXX) transmissiecontrole-units.
• TCM-003 VW DL501 Adapter: Adapter voor directe verbinding met Volkswagen DL501 (0B5) transmissiecontrole-units.
• TCM-004 VW DL382 Adapter: Adapter voor directe verbinding met Volkswagen DL382 transmissiecontrole-units.
• TCM-005 VW DQ380/DQ381/DQ500 Adapter: Adapter voor directe verbinding met Volkswagen DQ380, DQ381 en DQ500 (0DE) transmissiecontrole-units.
• TCM-006 VW VL381 Adapter: Adapter voor directe verbinding met Volkswagen VL381 (0AW) transmissiecontrole-units.
• TCM-008 Chrysler/Ford/Volvo MPS6 Adapter: Adapter voor directe verbinding met MPS6 transmissiecontrole-units van diverse merken.
• TCM-009 Ford DPS6 Adapter: Adapter voor directe verbinding met Ford DPS6 transmissiecontrole-units.
• TCM-010 Benz/Infiniti VGS2-FDCT Adapter: Adapter voor directe verbinding met VGS2-FDCT en VGS-FDCT transmissiecontrole-units.
• TCM-011 Benz VGS2-FCVT Adapter: Adapter voor directe verbinding met Mercedes-Benz VGS2-FCVT transmissiecontrole-units.
• TCM-012 Benz VGS3-NAG2 Adapter: Adapter voor directe verbinding met Mercedes-Benz VGS3-NAG2 en VGS2-NAG2 transmissiecontrole-units.
• TCM-013 Benz VGS3-FDCT Adapter: Adapter voor directe verbinding met Mercedes-Benz VGS3-FDCT transmissiecontrole-units.
• TCM-014 Benz VGS-NAG3 Adapter: Adapter voor directe verbinding met Mercedes-Benz VGS-NAG3 transmissiecontrole-units.
• TCM-017 Benz 7G DCT Adapter: Adapter voor directe verbinding met Mercedes-Benz 7G DCT transmissiecontrole-units.
• TCM-018 Buick/Chevrolet 6T30-6T50 Adapter: Adapter voor directe verbinding met 6T30, 6T35, 6T40, 6T45 en 6T50 transmissiecontrole-units.
• TCM-019 Cadillac/GM/Hummer 6L45-6L90 Adapter: Adapter voor directe verbinding met 6L45, 6L50, 6L80 en 6L90 transmissiecontrole-units.
• TCM-020 Diverse merken 6T70/6T75/6T80 Adapter: Adapter voor directe verbinding met 6T70, 6T75 en 6T80 transmissiecontrole-units.
• TCM-021 Diverse merken 8HPxx/6HPxx Adapter: Adapter voor directe verbinding met diverse ZF 8HP en 6HP transmissiecontrole-units.
• TCM-022 BMW 6HP Adapter: Adapter voor directe verbinding met BMW 6HP transmissiecontrole-units.
• TCM-023 Acura/Chrysler/Jeep 9HP Adapter: Adapter voor directe verbinding met diverse 9HP (ZF 9HP48) transmissiecontrole-units.
• TCM-024 Diverse merken 8HP45-90 Adapter: Adapter voor directe verbinding met 8HP45-90 en GEN3 TC277 transmissiecontrole-units.
• TCM-025 Jaguar 8HP45 Adapter: Adapter voor directe verbinding met Jaguar 8HP45 (GEN3 TC275) transmissiecontrole-units.
• TCM-026 Volvo/Ford/Mazda AWF21 Adapter: Adapter voor diverse AWF21, AW6A-EL en TF-70SC transmissiecontrole-units.
• TCM-027 Buick/Opel/Saab AF40-6 Adapter: Adapter voor diverse AF40-6, AW55, AX6N en TF-73SC transmissiecontrole-units.
• TCM-029 Porsche 8DT TC400 Adapter: Adapter voor directe verbinding met Porsche 8DT TC400 transmissiecontrole-units.
• TCM-030 Audi/VW DQ400E Adapter: Adapter voor directe verbinding met Audi/VW DQ400E transmissiecontrole-units.

Licentie-informatie

De OBDSTAR DC706 wordt geleverd met een softwarelicentie die bij activatie wordt gekoppeld aan het apparaat. De Full-versie bevat bij aanschaf alle zeven functieconfiguraties (ECM-, TCM- en Body/Other-klonen).

• Licentieperiode: De softwarelicentie is 1 jaar geldig vanaf de eerste activatie.
• Software-updates: Tijdens de actieve licentieperiode worden updates via WiFi geleverd met nieuwe voertuigondersteuning, uitbreidingen van ECU-, TCM- en BCM-databases en oplossingen voor bekende fouten.
• Uitgebreide functies: Nieuwe ECU-protocollen, bijgewerkte klonings­procedures en aanvullende voertuigdekking vereisen een actieve licentie om te kunnen worden gedownload en gebruikt.
• Na verloop van licentie: Het apparaat blijft werken met de laatst geïnstalleerde softwareversie; nieuwe updates en uitbreidingen zijn pas weer beschikbaar na verlenging van de licentie.

Verpakkingsinhoud

• 1x OBDSTAR DC706 ECU-programmeur
• 1x 12V2A lader
• 1x M001 hoofdkabel
• 1x P004 adapter
• 1x BENCH B-V2 ECU flasher bench-kabel
• 1x Set jumper wires (5 specificaties)
• 1x 3-IN-1 jumper verlengkabel
