OBDSTAR | SKU:
M034
OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets
Reguliere prijs
€34,95 incl.
€28,88 excl.
Eenheid prijs
Translation missing: nl.products.product.price.unit_price_separator
Niet beschikbaar
Garantie direct via AsTools
Garantie direct via AsTools
Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.
2 jaar garantie op alle producten
2 jaar garantie op alle producten
Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.
Eenvoudig retourneren
Eenvoudig retourneren
Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.
Professionele klantenservice
Professionele klantenservice
Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!
OBDSTAR | SKU:
M034
Reguliere prijs
€34,95 incl.
€28,88 excl.
Eenheid prijs
Translation missing: nl.products.product.price.unit_price_separator
Niet beschikbaar

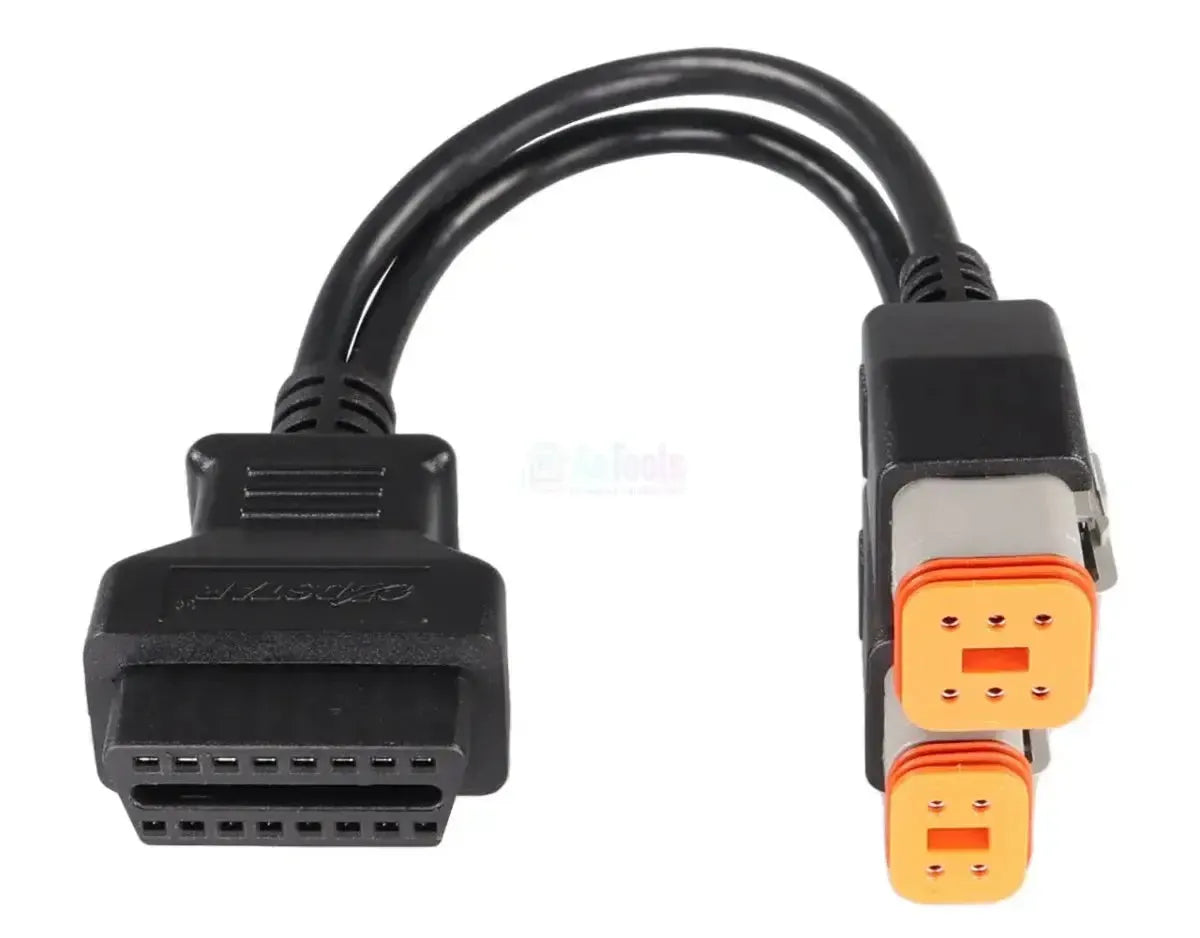

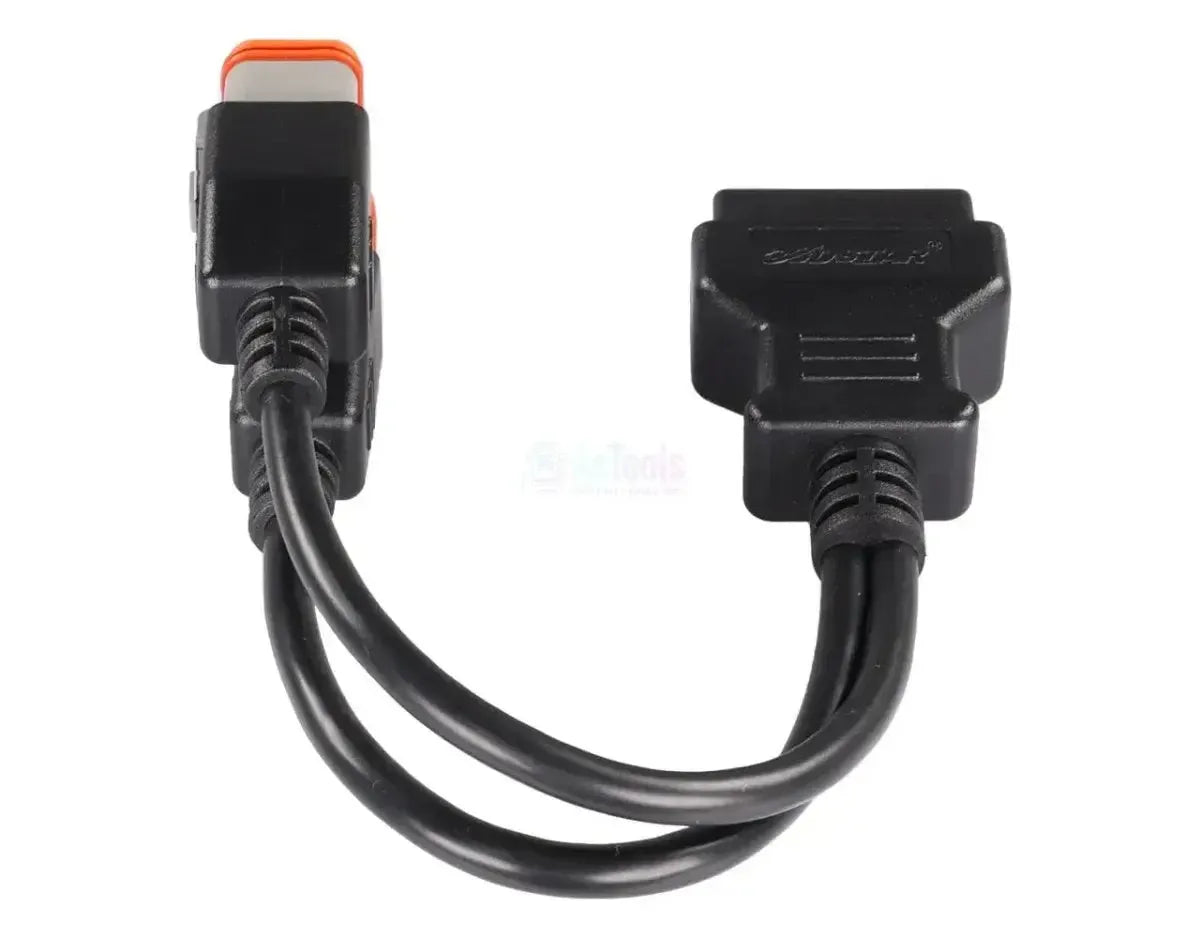

De OBDSTAR M034 is de Harley-Davidson-kabel met twee vertakkingen: één met de 4-pins en één met de 6-pins Deutsch-connector. Via een Y-splitsing komen ze samen op de 16-pins OBD2 (J1962)-zijde die op uw OBDSTAR-apparatuur gaat.
Harley-Davidson gebruikt een propriëtaire Deutsch-connector in plaats van de standaard OBD2-poort, in een 4-polige en een 6-polige uitvoering. De kabel vertaalt de pinbezetting van beide naar de overeenkomstige pinnen van de J1962-poort, waarbij K-line en CAN-bus worden doorgevoerd. De doorverbinding is passief; er vindt geen actieve signaalverwerking plaats. Daarmee bereikt u de motormanagement- en rijdynamicasystemen die op die connector zijn aangesloten. Welke modellen en functies daadwerkelijk ondersteund worden, hangt af van de software van uw eigen toestel.
PLUSPUNTEN
✔4-pins en 6-pins in één kabel — de Y-splitsing bedient beide Deutsch-connectoren, zodat u geen tweede kabel hoeft mee te nemen.
✔Opent modellen zonder OBD2-poort — Harley-Davidson-motorfietsen met alleen de Deutsch-aansluiting worden hiermee bereikbaar.
✔K-line en CAN doorgevoerd — beide communicatielijnen komen op de bijbehorende pinnen van de J1962-poort uit.
✔Passieve constructie — zonder actieve elektronica blijft de elektrische koppeling tussen voertuigpoort en toestel direct.
AANDACHTSPUNTEN
✕De juiste vertakking kiezen — sluit u op de verkeerde Deutsch-connector aan, dan komt er geen communicatie tot stand.
✕Alleen Harley-Davidson met Deutsch-connector — andere merken of voertuigtypen vallen buiten het toepassingsgebied.
✕Uitsluitend voor OBDSTAR-apparatuur — diagnosesystemen van andere merken worden niet ondersteund.
✕Voegt geen voertuigdekking toe — de beschikbare functies hangen af van de softwareondersteuning van uw toestel, niet van de kabel.
Toepassingen en functionaliteiten
Via de Deutsch-connector bereikt u de regeleenheden van de Harley-Davidson.
Regeleenheden die u bereikt
- Motormanagement: De regeleenheid die via de Deutsch-connector wordt aangesproken.
- Rijdynamicasystemen: De systemen die op dezelfde diagnoseverbinding zijn aangesloten, afhankelijk van model en uitvoering.
Wat u kunt doen
- Foutcodes uitlezen: Opgeslagen en actieve DTC's uit de beschikbare regeleenheden ophalen.
- Foutcodes wissen: Na diagnose of reparatie het geheugen van de betreffende regeleenheden leegmaken.
- Livedata uitlezen: Sensorwaarden en systeemparameters volgen tijdens bedrijf of stilstand.
- Systeemdiagnose motormanagement: Via de Deutsch-connector met het motormanagement communiceren voor analyse van motorparameters.
- Let op: Welke regeleenheden en functies beschikbaar zijn, hangt af van uitvoering, markt en het gebruikte OBDSTAR-toestel.
Compatibele voertuigen en toepassingen
Bepalend is de 4-pins of 6-pins Deutsch-connector, niet het model. Alleen voertuigen met deze aansluitingen worden ondersteund; afzonderlijke modellen zijn niet gespecificeerd.
Harley-Davidson:
- Diverse modellen met 4-pins of 6-pins Deutsch OBD-connector: (modellen vanaf ca. 1996 tot heden, afhankelijk van uitvoering en markt)
💡
Goed om te weten: De diagnosepoort zit op Harley-Davidson-motorfietsen doorgaans onder de bestuurderszitting of achter het achterpaneel; het voertuighandboek geeft de plaats per model. Controleer of uw motorfiets de 4-polige of de 6-polige Deutsch-connector heeft voordat u bestelt.
Verpakkingsinhoud
- 1x OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | OBDSTAR |
| Artikelnummer | M034 |
| Type | Verloopkabel |
| Toepassing | Harley-Davidson-motorfietsen met 4-pins of 6-pins Deutsch-diagnoseconnector |
| Aansluiting voertuigzijde | Harley Davidson 4+6-pins OBD |
| Aansluiting apparaatzijde | 16-pins OBD2 (J1962) |
| Communicatie | K-line en CAN-bus |
| Regeleenheden | Motormanagement- en rijdynamicasystemen |
| Segment | Motorfiets |
| Ondersteunde merken | Harley-Davidson |
| Modelbereik | Modellen vanaf ca. 1996 tot heden, afhankelijk van uitvoering en markt |
| Nodig om te gebruiken | OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster |
| Aanvullend nodig | Geen; de kabel werkt zonder adapter of eigen voeding |
| Gewicht | 0,1 kg |
