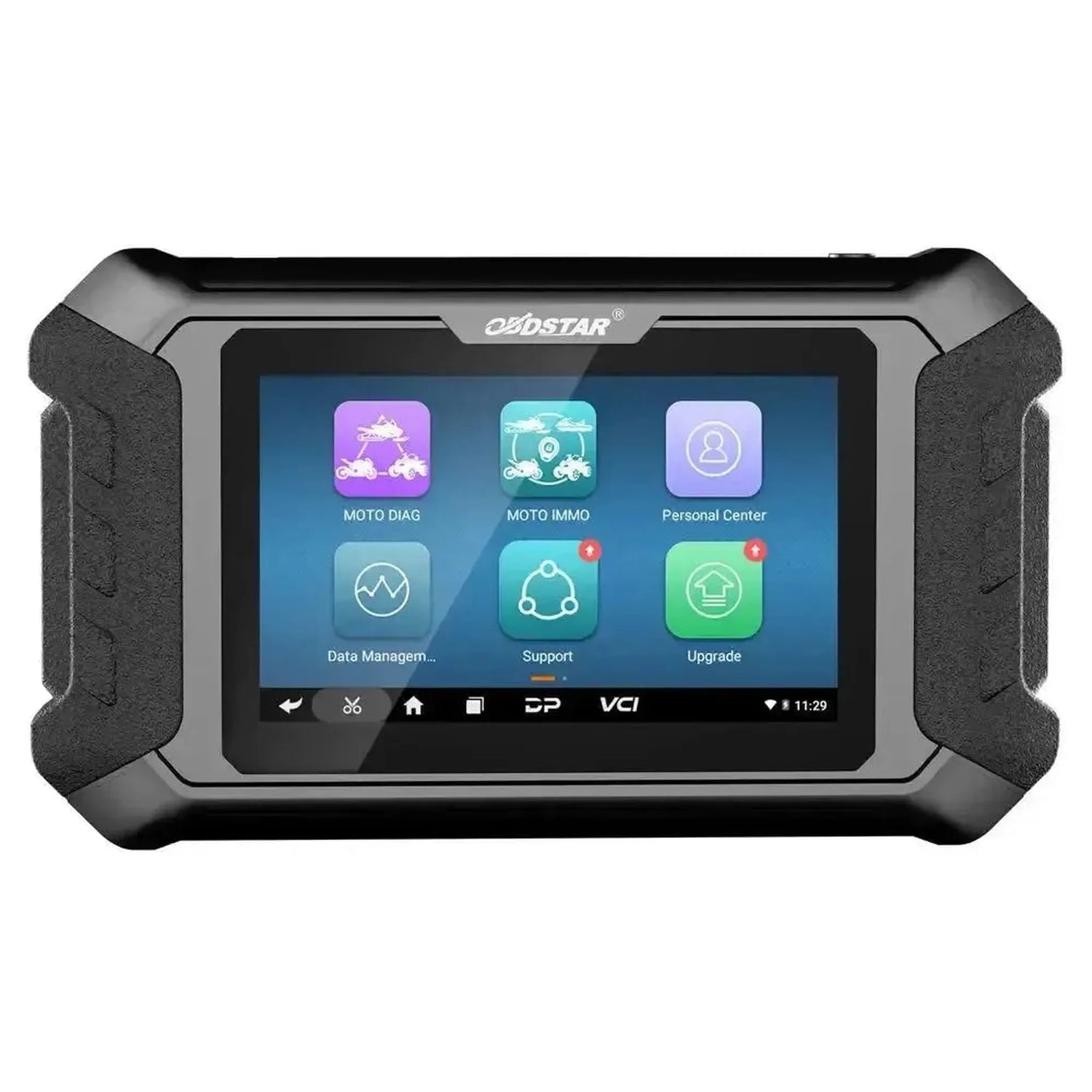

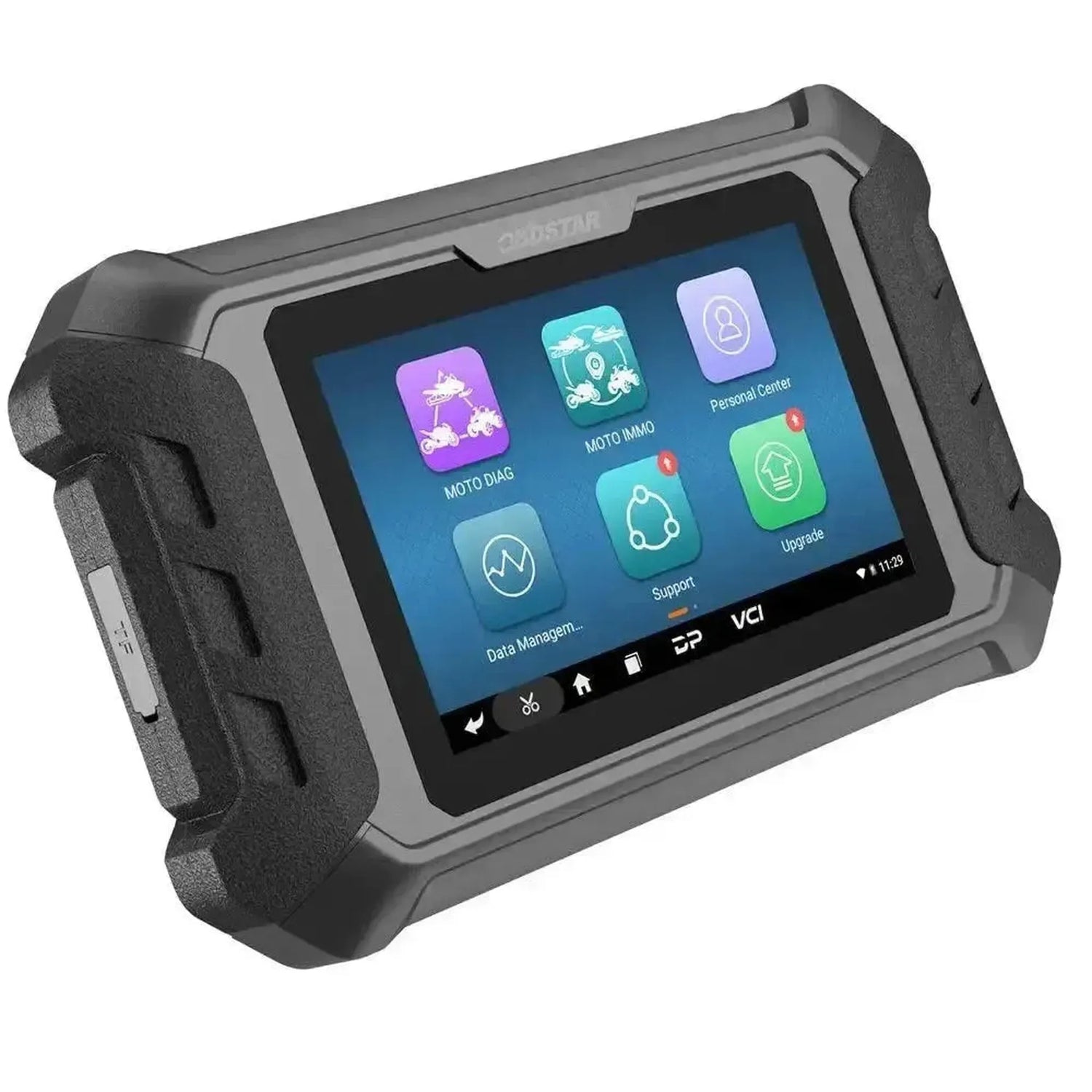

OBDSTAR IScan KTM/Husqvarna | Uitleesapparaat | Motorfiets

Diagnosefuncties

De OBDSTAR IScan KTM/Husqvarna biedt diagnosefuncties die toegang geven tot regelmodules van KTM- en Husqvarna-motorfietsen voor het uitlezen, analyseren en oplossen van storingen.

• Foutcodes lezen: Uitlezen van actieve en opgeslagen foutcodes uit de regelmodules van de motorfiets.
• Foutcodes wissen: Verwijderen van opgeslagen foutcodes na uitgevoerde reparatie of analyse.
• Live datastromen: Realtime weergave van sensorwaarden in tekstvorm, als golfdiagram of als instrumentweergave voor visuele analyse.
• Data opnemen en afspelen: Vastleggen van realtime datastromen tijdens een testrit of werkplaatsdiagnose voor latere analyse van sensor- en componentstoringen.
• Actietests: Aansturen van actuatoren en componenten via de regelmodule om de werking te controleren.

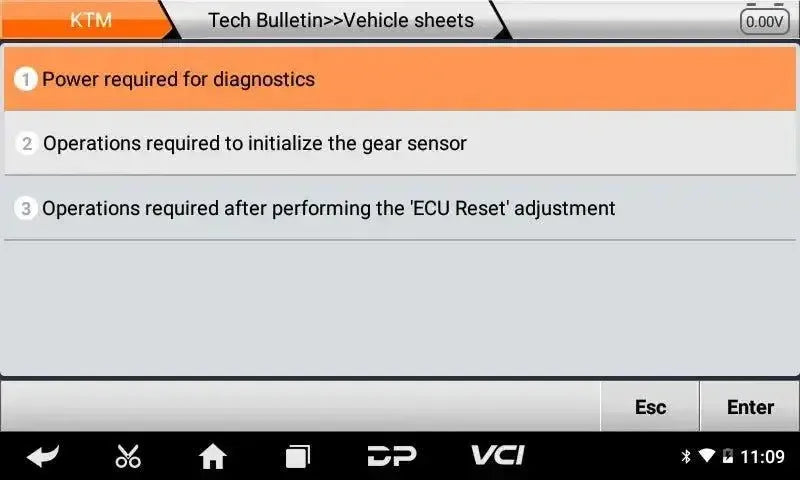

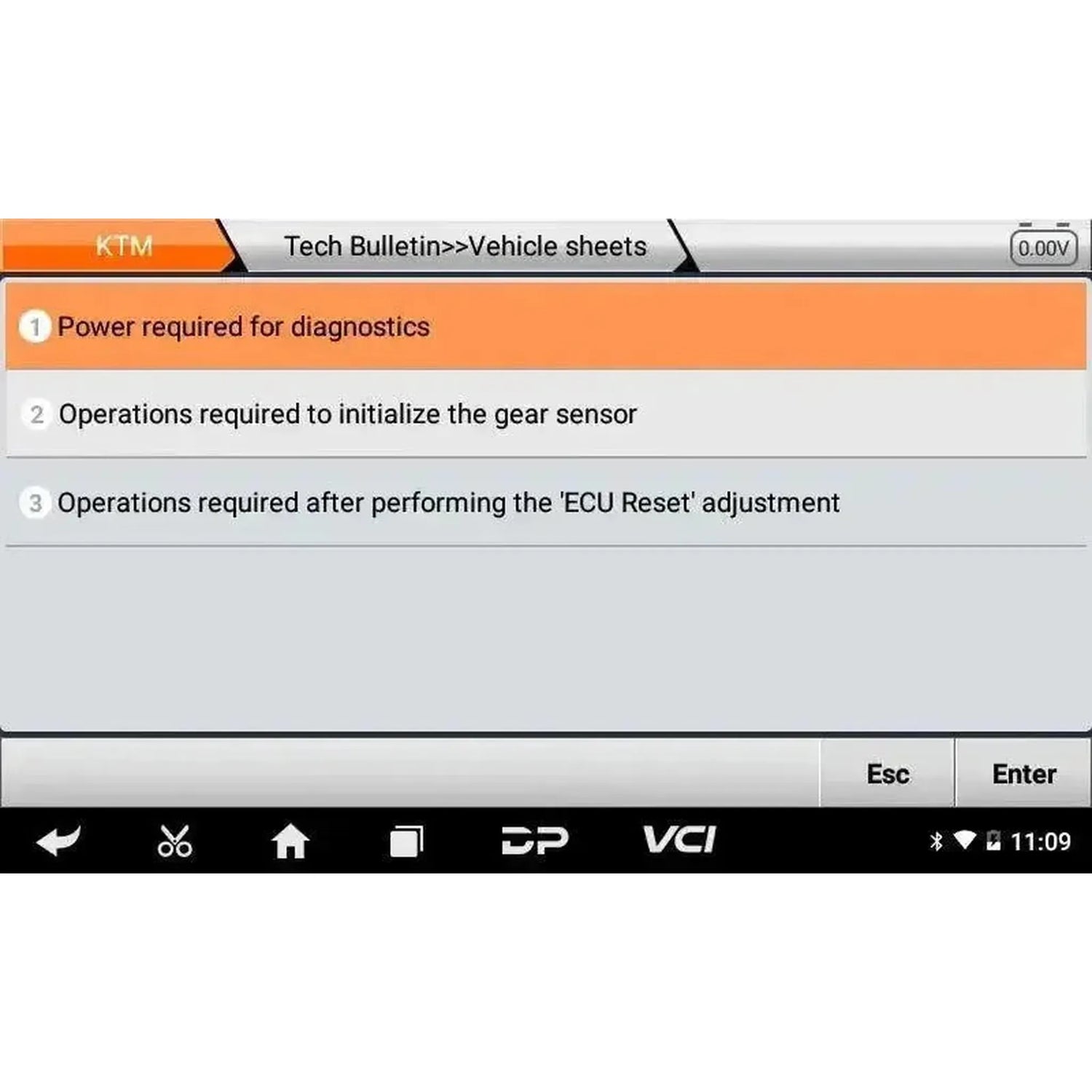

• Eerste-foutbegeleiding: Hulpdata, technische bulletins en diagnose-informatie ter ondersteuning van een gerichte foutanalyse.

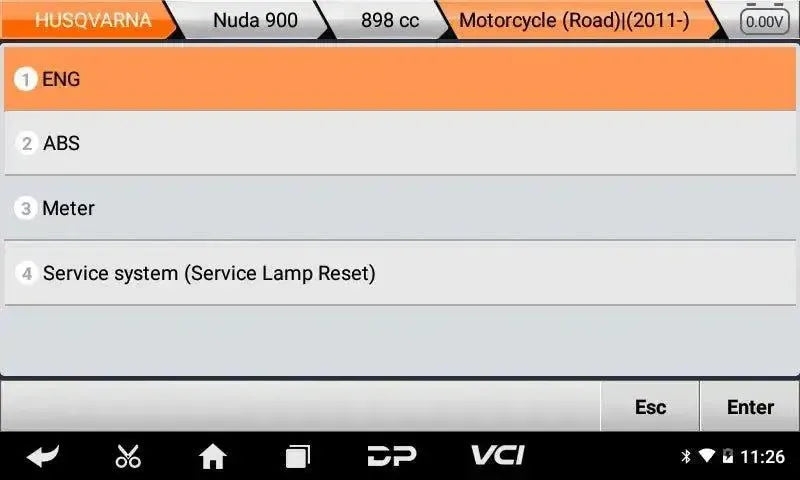

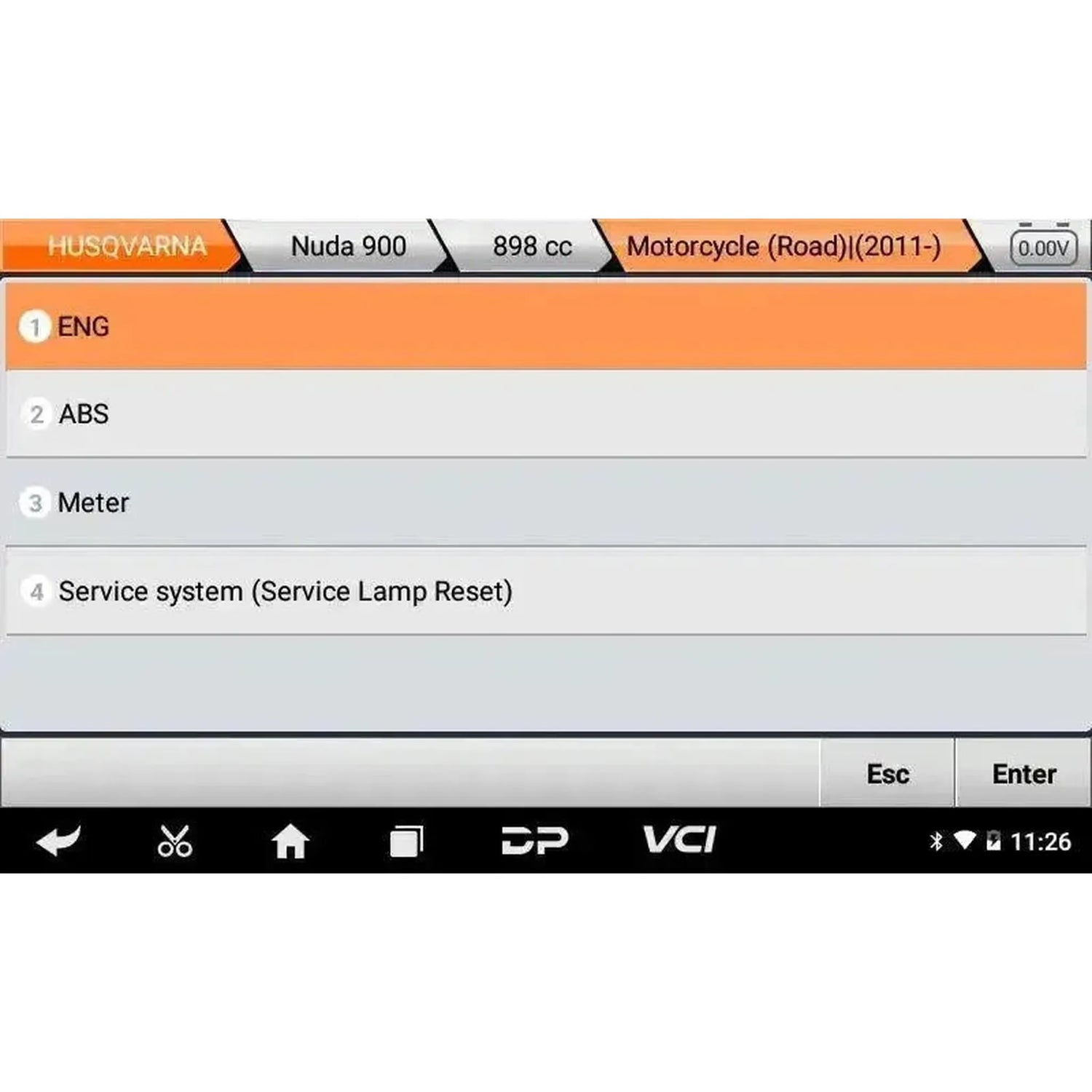

• Automatische scan: Automatische detectie van regelmodules in de motorfiets en uitlezen van aanwezige foutcodes.
• Automatische VIN-herkenning: Identificatie van het voertuig op basis van het VIN-nummer voor selectie van de juiste software.
• Codering: Aanpassen van configuratieparameters in regelmodules.
• ECU-instelling: Programmeren en aanpassen van instellingen in de motorregelmodule.

Service en onderhoudsfuncties

De OBDSTAR IScan KTM/Husqvarna ondersteunt meerdere service- en onderhoudsfuncties voor KTM- en Husqvarna-motorfietsen. De beschikbare functies kunnen per model en bouwjaar verschillen.

Motor en aandrijflijn

• Service interval reset: Resetten van de onderhoudsteller na uitgevoerde service.
• Service interval deeltraject instellen: Configureren van tussentijdse service-intervallen.
• Urenteller motor resetten: Resetten van de bedrijfsurenteller van de motor.
• Olietemperatuursensor vervanging: Begeleide procedure voor het vervangen van de olietemperatuursensor.
• Stationairmotor afstelling: Afstellen van het stationair toerental van de motor.
• Gaskleppositiesensor adaptatie: Adaptatie van de gaskleppositiesensor na vervanging of reset.
• Gasklep adaptiewaarden resetten: Wissen van geleerde gaskleppositiewaarden.
• Basispositie gasklepactuator afstellen: Instellen van de uitgangspositie van de gasklepactuator.
• Noodpositie gasklepactuator afstellen: Configureren van de noodloopstand van de gasklepactuator.
• Positie gasklepactuator afstellen: Fijnafstelling van de gasklepactuatorpositie.
• Positieregeling gasklepactuator: Activeren van de regelroutine voor de gasklepactuator.
• Positie gashandvatsensor afstellen: Kalibreren van de sensorwaarde van het gashandvat.
• Uitlaatklep afstelling: Afstellen van de regelbare uitlaatklep.
• CO-vermenigvuldiger cilinder 1 afstellen (stationair): Afstellen van de CO-correctiewaarde voor cilinder 1 in stationair toerental.
• CO-vermenigvuldiger cilinder 1 afstellen (vollast): Afstellen van de CO-correctiewaarde voor cilinder 1 onder vollast.
• CO-vermenigvuldiger cilinder 2 afstellen (stationair): Afstellen van de CO-correctiewaarde voor cilinder 2 in stationair toerental.
• CO-vermenigvuldiger cilinder 2 afstellen (vollast): Afstellen van de CO-correctiewaarde voor cilinder 2 onder vollast.

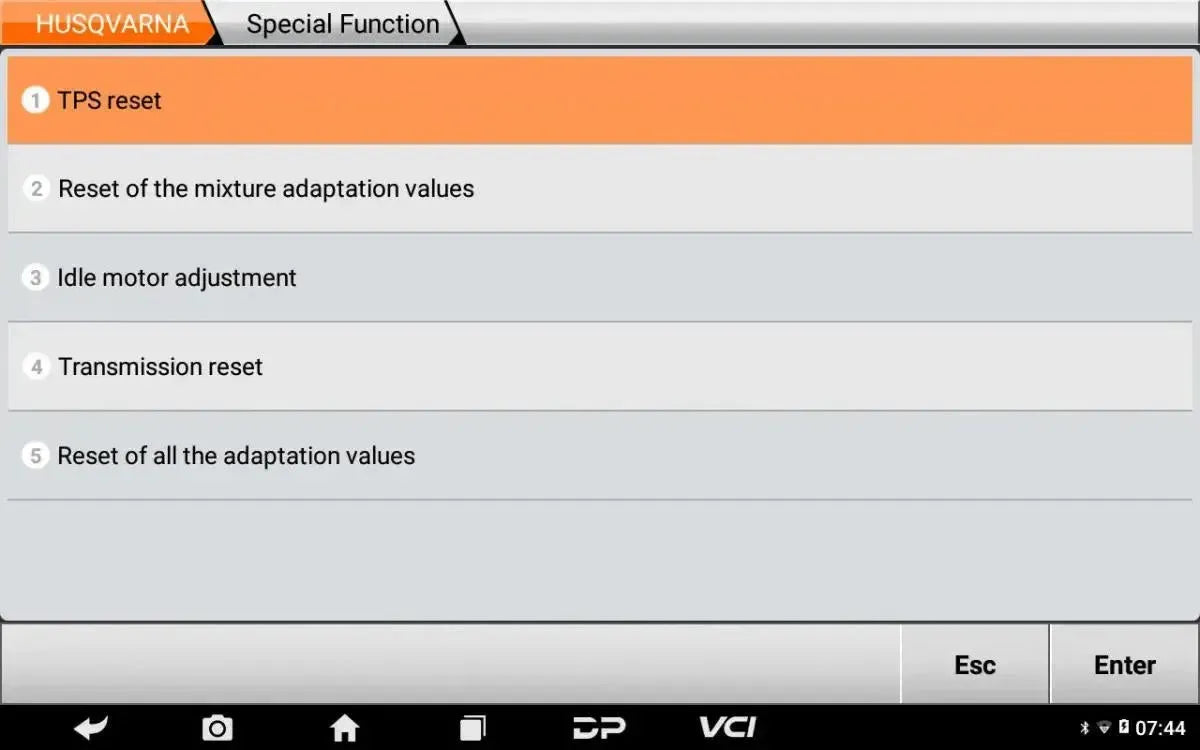

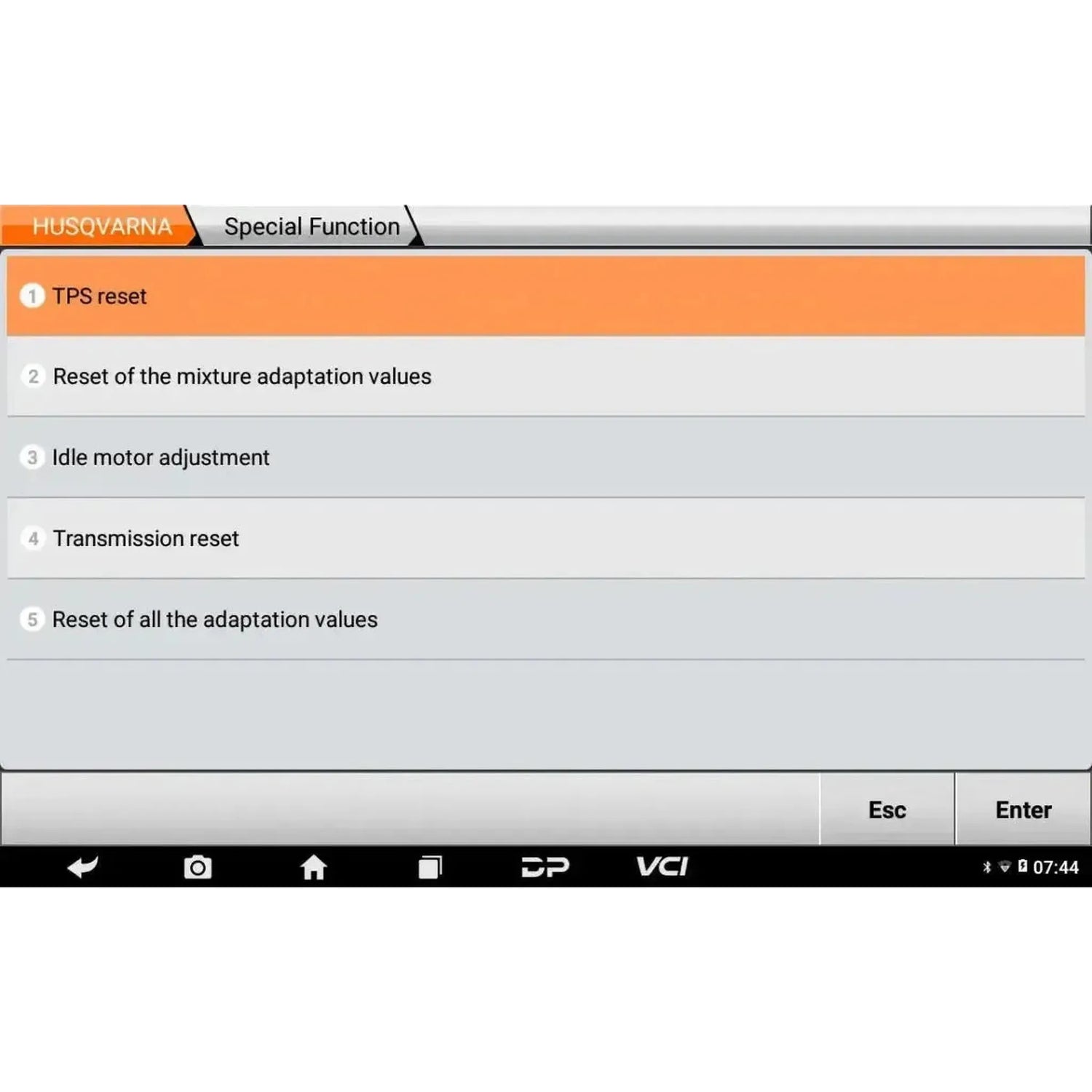

• Mengsel adaptiewaarden resetten: Wissen van geleerde brandstofmengselcorrecties.
• Alle adaptiewaarden resetten: Volledig wissen van adaptieve correctiewaarden in de motorregelmodule.
• Brandstoftank type configuratie: Instellen van het type brandstoftank.
• Synchronisatie motor-ECM en startonderbreker-ECM: Koppelen van motorregelmodule en startonderbrekermodule.
• VIN schrijven: Wegschrijven van het voertuigidentificatienummer in de regelmodule.
• Snelheidscorrectie: Aanpassen van de snelheidsweergave aan banden- of overbrengingswijzigingen.

Transmissie en aandrijving

• Quick shift in-/uitschakelen: Activeren of deactiveren van de schakelassistent.
• Schakelindicator configuratie: Instellen van de werking van de schakelindicator.
• Versnellingssensor initialisatie: Initialiseren van de versnellingspositiesensor.
• Referentiewaarde schakelas inleren: Inleren van de basispositie van de schakelas.
• Transmissie reset: Resetten van geleerde waarden in de transmissieregelmodule.

Rem- en stabiliteitssystemen

• ABS-codering: Coderen van de ABS-regelmodule.
• Bandenspanningscontrolesysteem service: Servicefuncties voor het TPMS-systeem.
• Bandenspanningsensor in-/uitschakelen: Activeren of deactiveren van de bandenspanningssensoren.
• LF activatiesensor inleren: Inleren van de LF-activatiesensor van het TPMS-systeem.
• Slagsensor offset inleren (achter): Inleren van de nulpositie van de achterveringssensor.
• Offset voor verlaging aanpassen: Aanpassen van de offsetwaarde voor het verlaagde rijhoogteprofiel.

Carrosserie en comfortsystemen

• Bestuurdersstoelverwarming in-/uitschakelen: Activeren of deactiveren van de zitverwarming van de bestuurder.
• Passagiersstoelverwarming in-/uitschakelen: Activeren of deactiveren van de zitverwarming van de passagier.
• Handvatverwarming in-/uitschakelen: Activeren of deactiveren van de verwarmde handvatten.
• Elektronische vering in-/uitschakelen: Activeren of deactiveren van de elektronisch geregelde vering.
• Track pack configuratie: Configureren van het Track Pack-functiepakket.
• Start control modus configuratie: Instellen van de Start Control-rijmodus.
• Model configuratie: Instellen van modelspecifieke parameters.

Verlichting en signalering

• Aanwezigheidsregeling koplamp in-/uitschakelen: Activeren of deactiveren van de aanwezigheidsfunctie van de koplamp.
• Dagrijverlichting in-/uitschakelen: Activeren of deactiveren van de dagrijverlichting.
• Bochtenverlichting in-/uitschakelen: Activeren of deactiveren van de bochtenverlichting.
• Richtingaanwijzer configuratie: Instellen van het gedrag van de richtingaanwijzers.
• Automatisch uitschakelen richtingaanwijzers configuratie: Configureren van de automatische uitschakelfunctie van de richtingaanwijzers.
• Intensiteit richtingaanwijzer afstellen: Afstellen van de lichtintensiteit van de richtingaanwijzers.
• Noodstopsignaal configuratie: Configureren van het noodstopsignaal bij hard remmen.

Elektrische en veiligheidssystemen

• Verwachte hellingshoek acquisitie: Inlezen van referentiewaarden voor de hellingshoeksensor.
• Sensorwaarden opnieuw inleren: Hernieuwde adaptatie van sensorwaarden na vervanging of reset.
• Teller detectie lage accuspanning resetten: Resetten van de teller voor detecties van lage accuspanning.
• Powerlock tijdreductie: Aanpassen van de inschakeltijd van het Powerlock-systeem.
• Drempelwaarde configuratie: Instellen van waarschuwings- en activeringsdrempelwaarden.
• Connectiviteitsmodule configuratie: Configureren van de connectiviteitsmodule.
• Lijst gekoppelde apparaten resetten: Wissen van de lijst met gekoppelde Bluetooth-apparaten.
• Registratie ID: Registreren van een identificatie-ID in de regelmodule.
• Regelapparaat reset: Resetten van een regelmodule naar de standaardstaat.
• Fabriekskalibratie: Terugzetten van regelmodules naar fabriekskalibratiewaarden.

Speciale functies en mogelijkheden

Naast de standaard diagnose- en servicefuncties beschikt de OBDSTAR IScan KTM/Husqvarna over enkele aanvullende mogelijkheden die de werkplaatsdiagnose ondersteunen.

• Eenklik-software-update: Software-updates installeren via Wi-Fi met één handeling.
• Eenklik-afstandsondersteuning: Directe verbinding met het technische supportteam van OBDSTAR voor hulp op afstand.
• Datastroom-visualisatie: Realtime data weergeven als tekst, golfdiagram of instrumentweergave voor verschillende analysemethoden.
• Datalogging en playback: Opnemen en afspelen van datastromen voor latere analyse van intermitterende storingen.

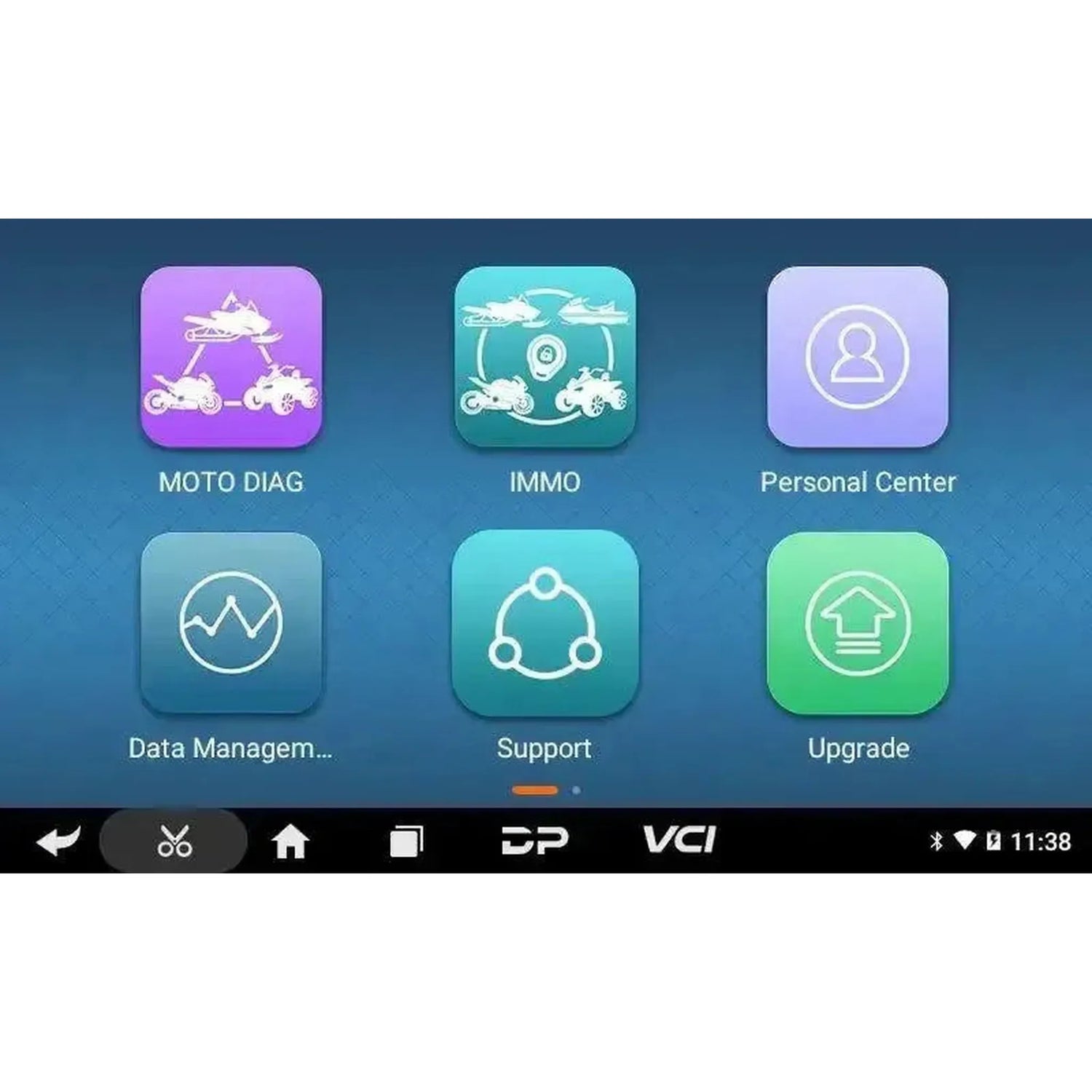

• Menu-navigatie: Vrije menuselectie voor snelle toegang tot specifieke functies.

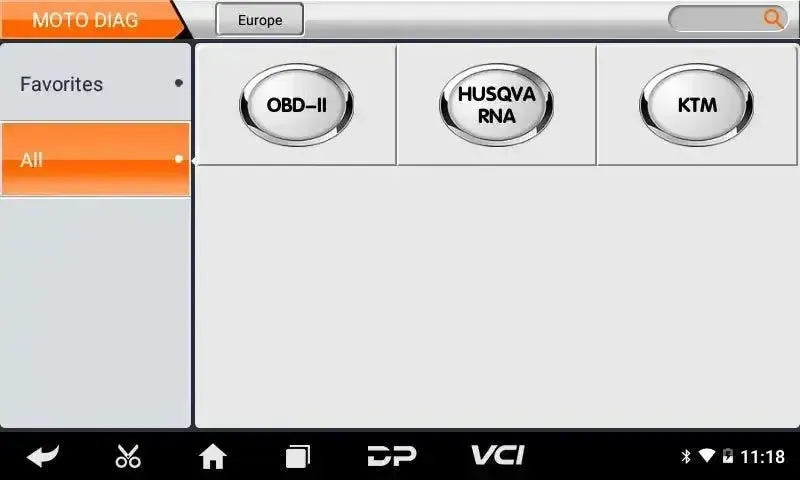

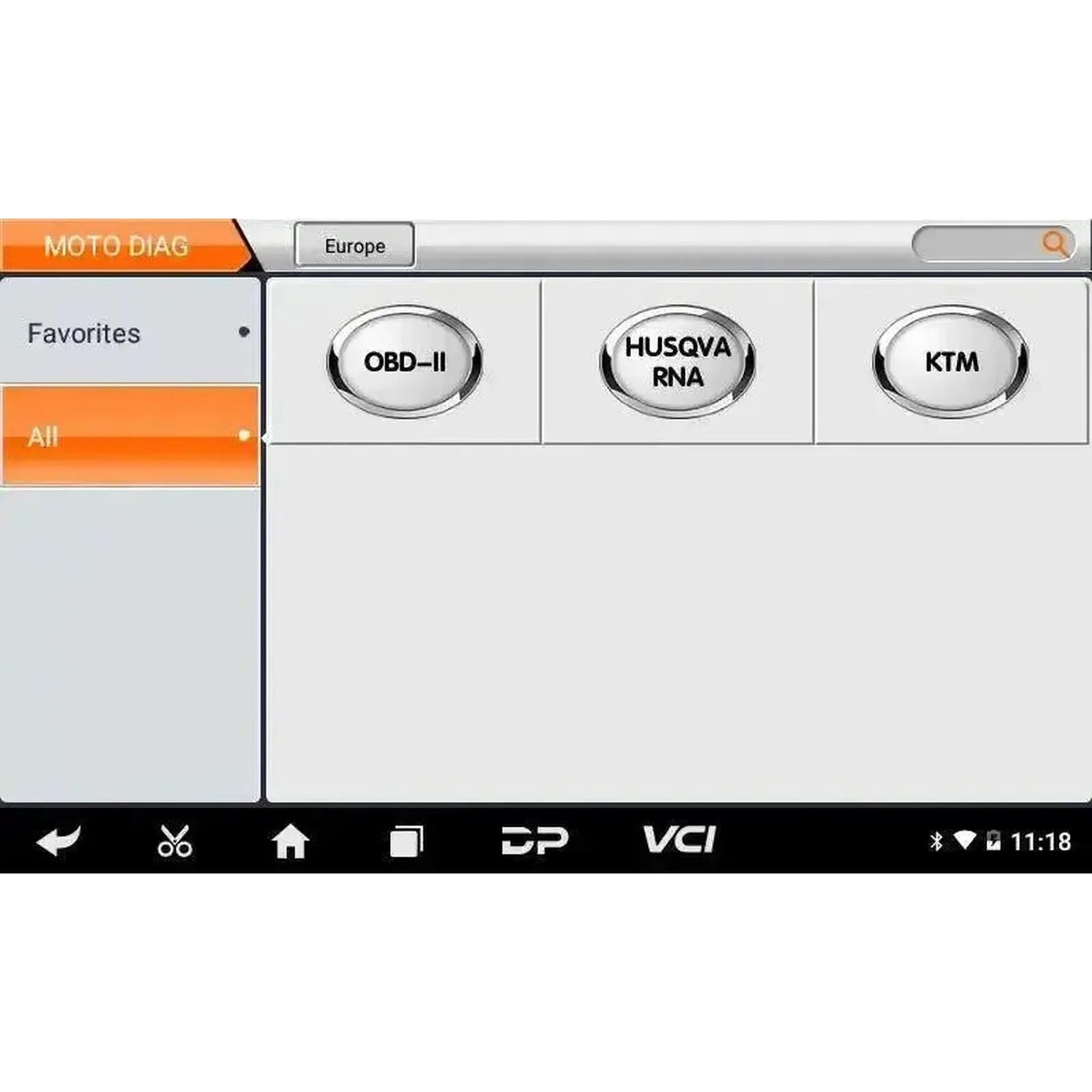

Ondersteunde voertuigmerken

De OBDSTAR IScan KTM/Husqvarna is specifiek ontwikkeld voor motorfietsdiagnose op de volgende merken.

• Europees: KTM, Husqvarna

Optionele toevoegingen en uitbreidingen

De OBDSTAR IScan KTM/Husqvarna is optioneel uit te breiden met aanvullende hardware voor specifieke werkzaamheden en aansluitingen op verschillende motorfietsmodellen.

Hardware modules en accessoires

• M002A Accukabel (GND): Verbindingskabel met accuklemmen voor een stabiele stroomvoorziening en aarding direct vanaf de accu van de motorfiets.
• M003A Multi-Functionele Jumperkabel: Kabelboom voor het maken van directe verbindingen met individuele pinnen van een ECU voor programmering of diagnose buiten het voertuig.
• N004 Diagnostische Adapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha): Adapter om de OBD-II-connector aan te sluiten op de specifieke 4-pins diagnosepoort van diverse motorfietsmerken.

Licentie-informatie

Bij aanschaf van de OBDSTAR IScan KTM/Husqvarna is een softwarelicentie van 1 jaar inbegrepen. Binnen deze periode kunnen software-updates worden gedownload die nieuwe modeljaren, functies en correcties toevoegen voor KTM- en Husqvarna-motorfietsen.

• Licentieperiode: Bij aanschaf is 1 jaar software-updates inbegrepen, daarna is verlenging mogelijk bij OBDSTAR.
• Software-updates: Updates voegen ondersteuning toe voor nieuwere KTM- en Husqvarna-modellen, breiden bestaande functies uit en bevatten correcties op de diagnosesoftware.
• Uitgebreide functies: Een actieve licentie geeft toegang tot eenklik-online updates, eenklik-afstandsondersteuning en de meest recente functies voor codering en ECU-instelling.
• Na verloop van licentie: Het apparaat blijft werken met de laatst geïnstalleerde softwareversie, maar kan geen nieuwe updates ontvangen totdat de licentie wordt verlengd.

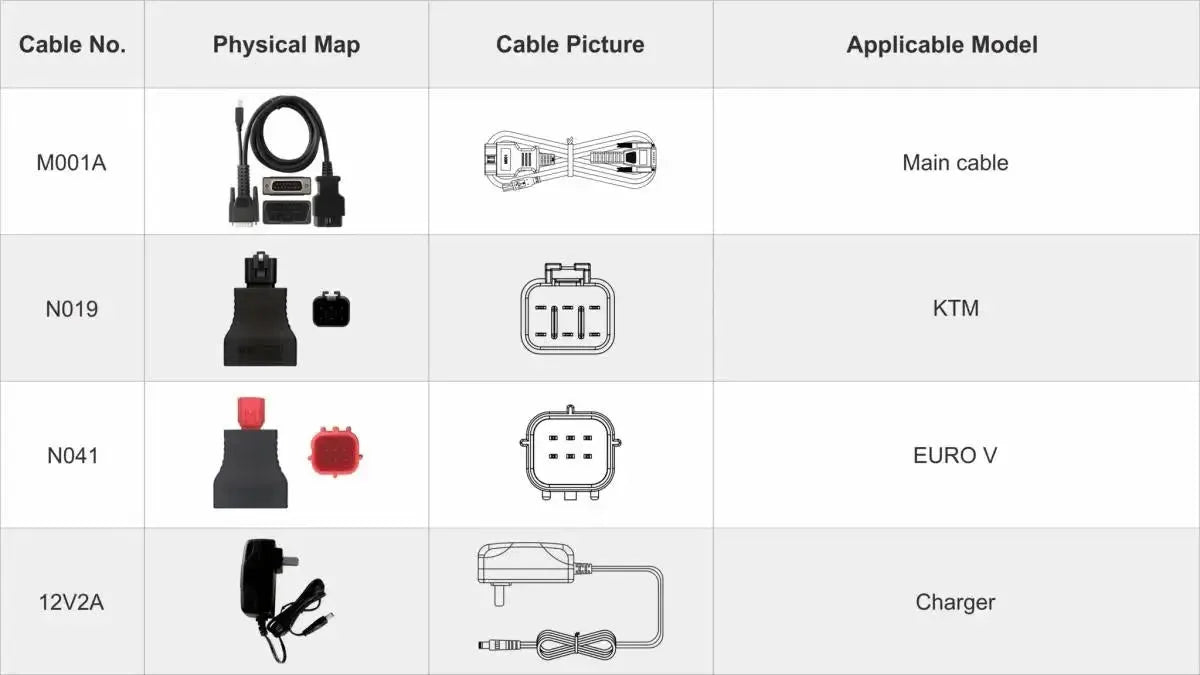

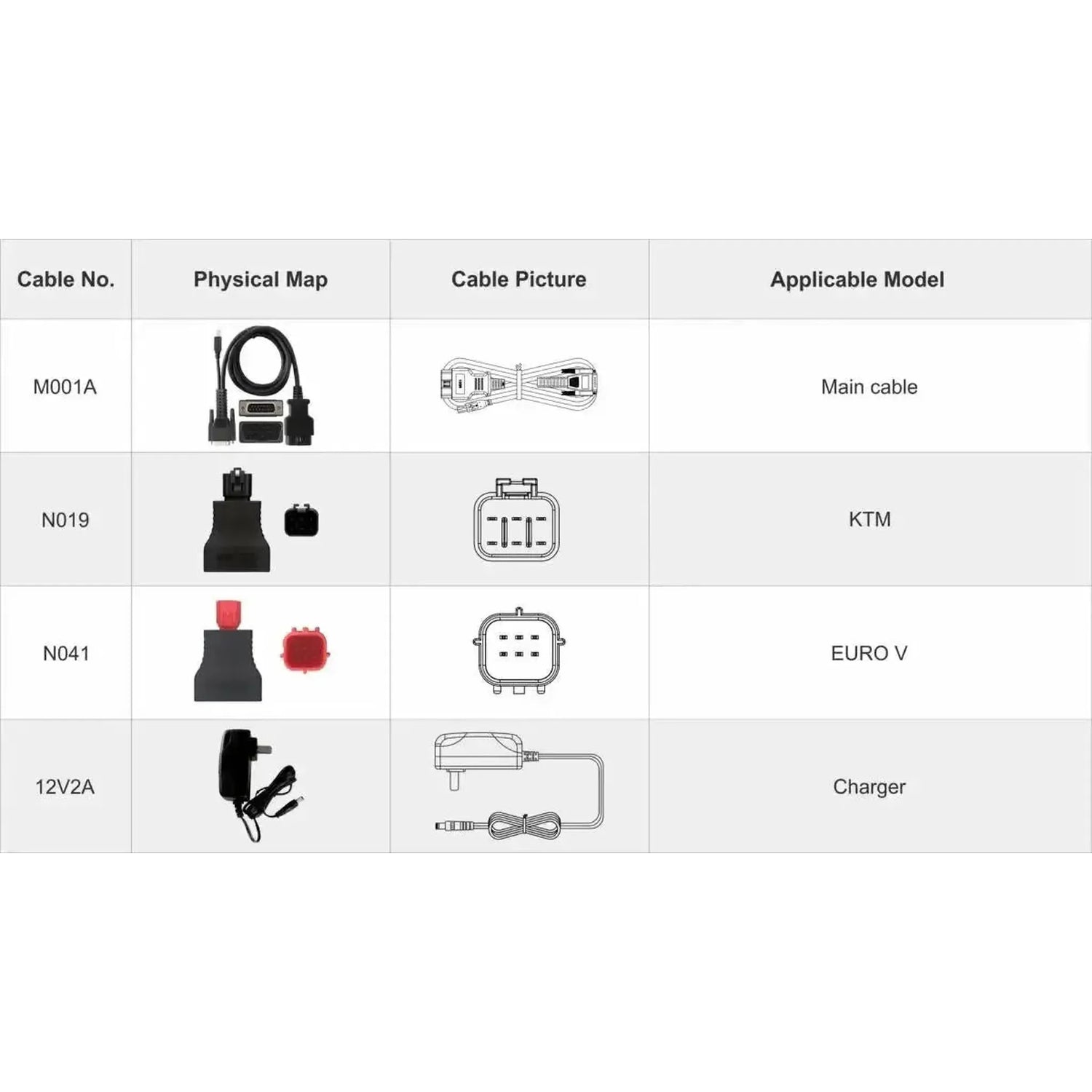

Verpakkingsinhoud

• 1x OBDSTAR IScan KTM/Husqvarna uitleesapparaat
• 1x 12V2A oplader
• 1x M001A hoofdkabel
• 1x N019 KTM-adapter
• 1x N041 EURO V-adapter
