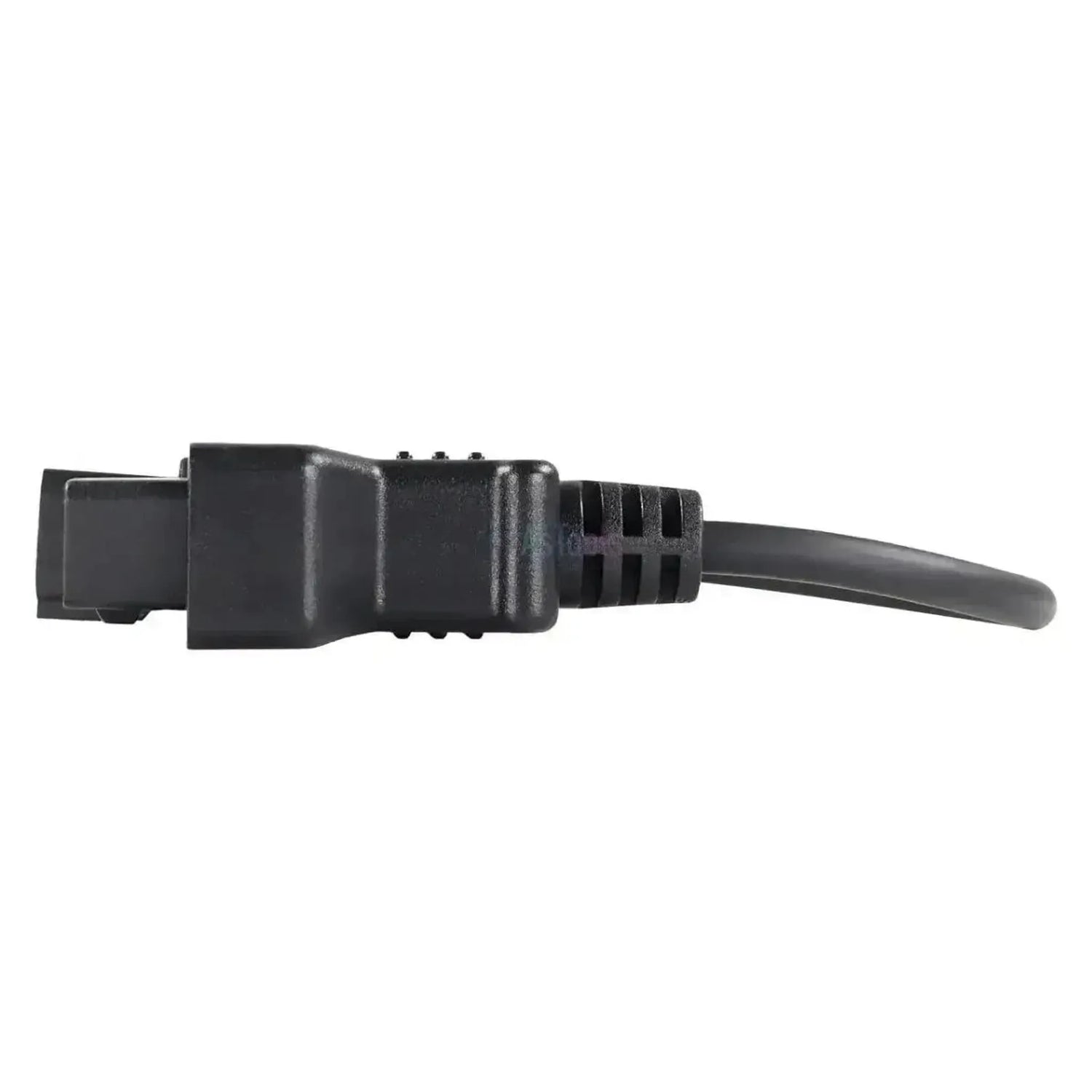

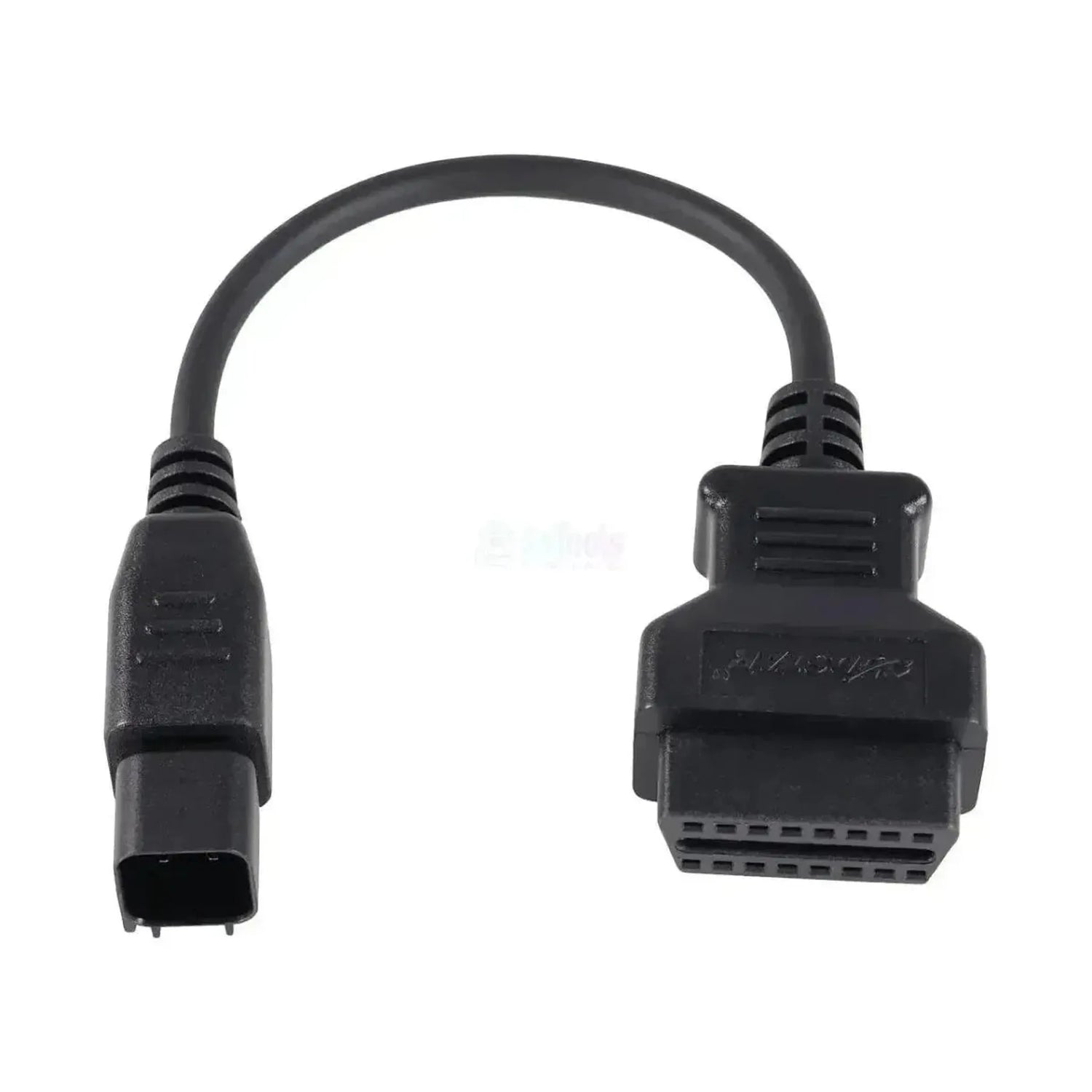

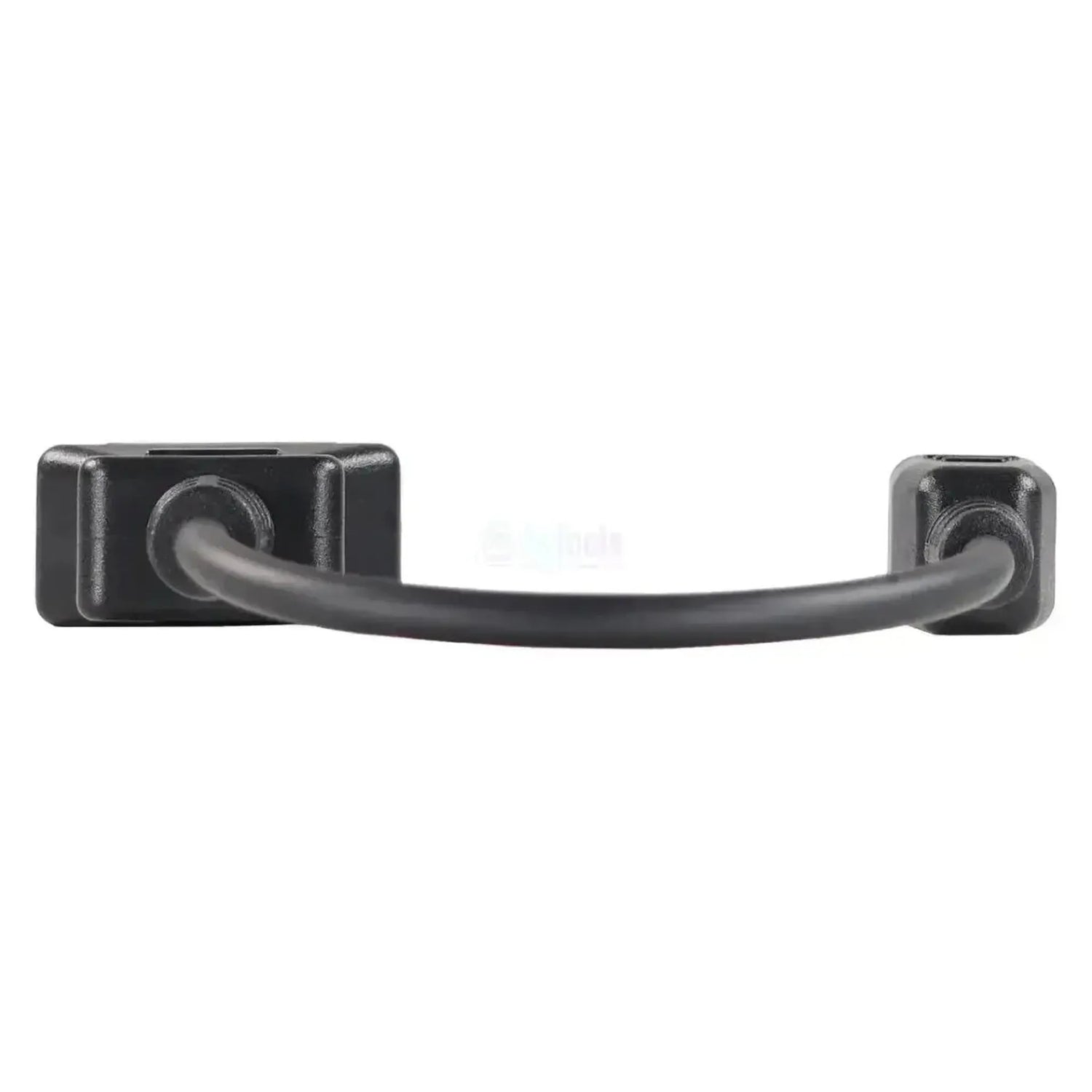

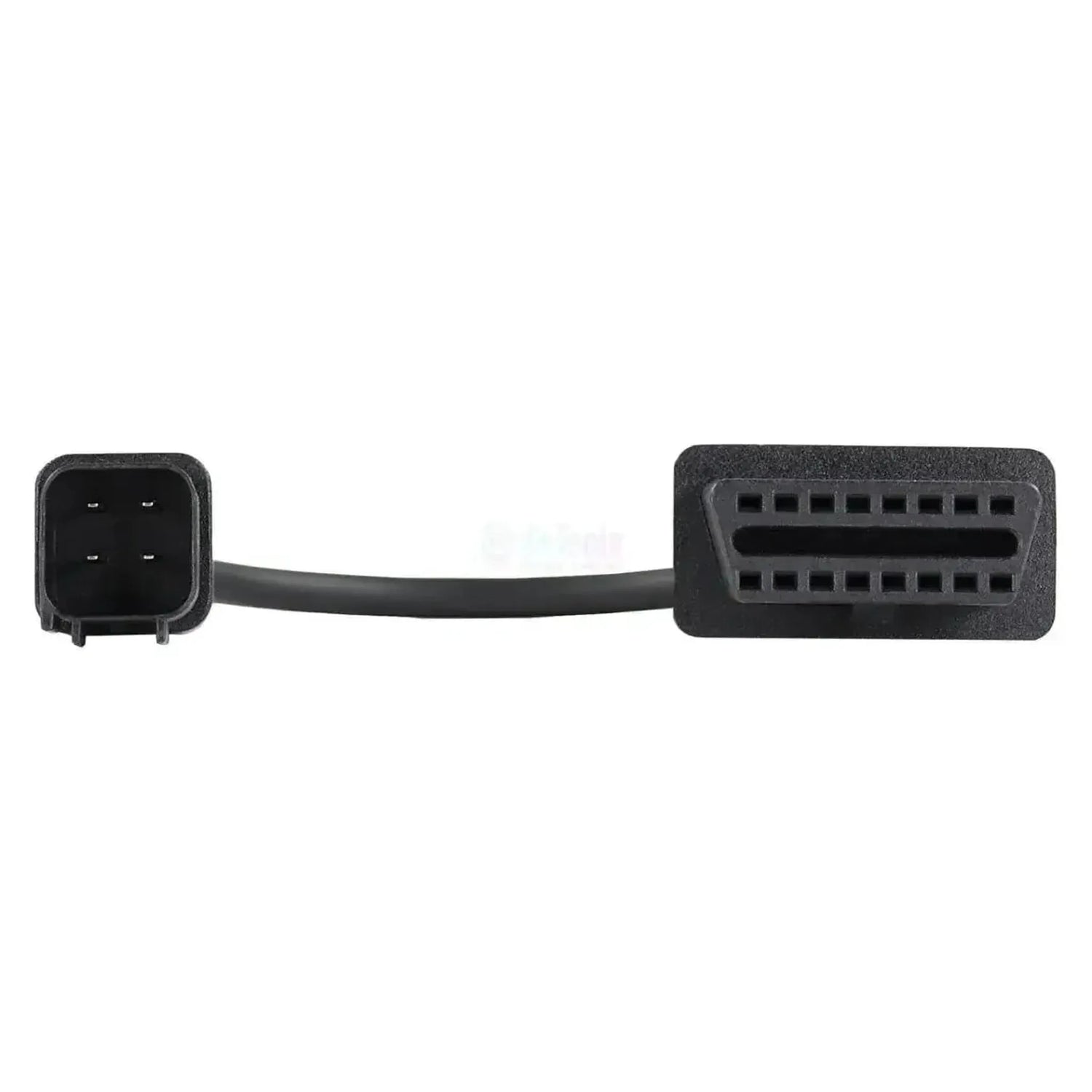

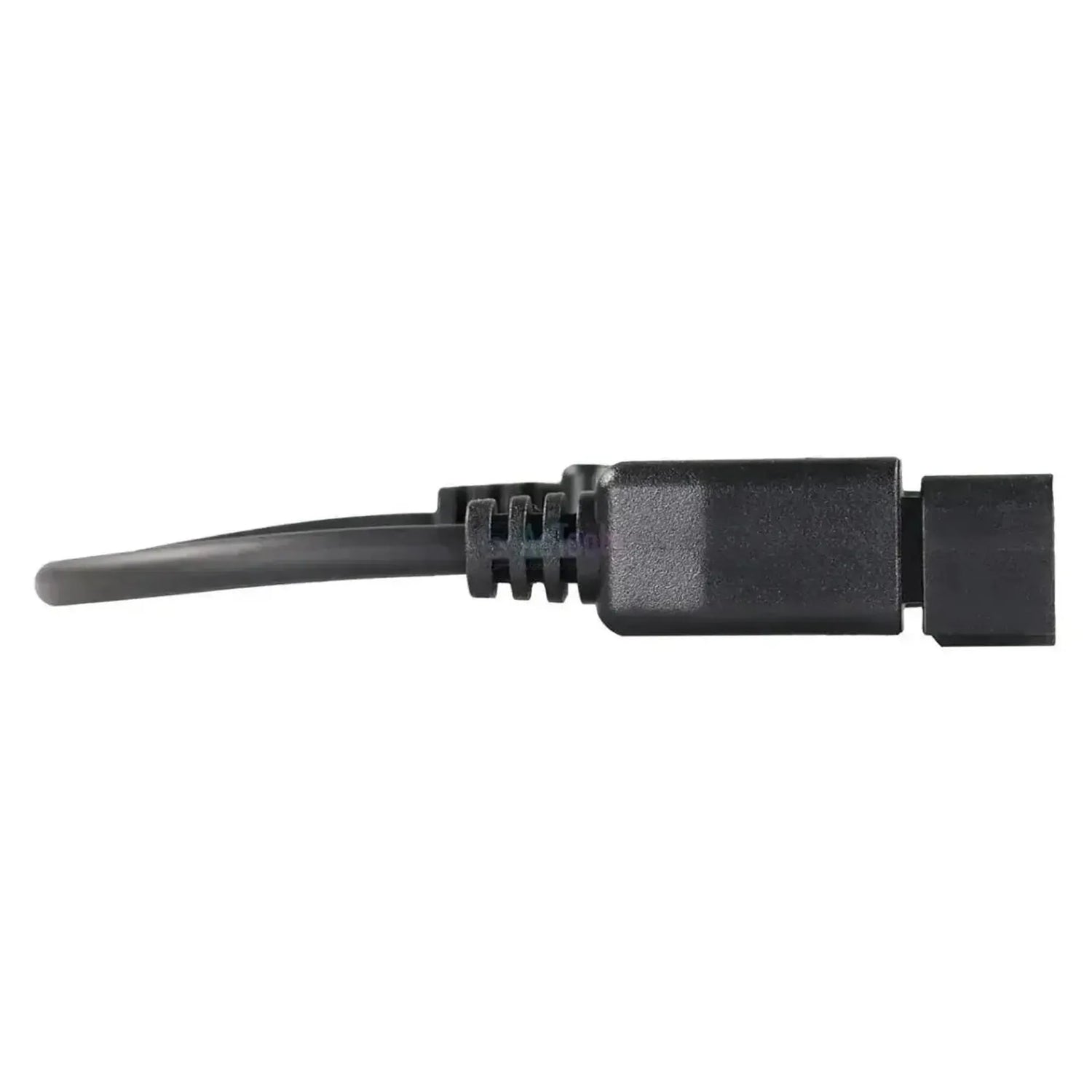

De OBDSTAR M068 is de verloopkabel voor de 4-pins diagnosepoort van Kawasaki-waterscooters. Aan de ene zijde zit de merkeigen 4-polige stekker, aan de andere zijde de 16-pins OBD2 (J1962)-connector van uw OBDSTAR-apparatuur. Aan de voertuigzijde gaat de kabel op de diagnosepoort van de waterscooter, die het motorbeheersysteem ontsluit.

Kawasaki heeft op zijn jetski-lijn nooit de auto-OBD2-connector toegepast, maar een eigen 4-polige stekker. De pinbezetting daarvan is fabrieksspecifiek en wijkt af van de internationale OBD2-standaard; daarom is een standaard OBD2-kabel hier niet bruikbaar en is juist deze verloopkabel nodig voor correcte signaaldoorvoer. De kabel brengt uitsluitend de verbinding tot stand met het motorbeheersysteem van de waterscooter. Welke storingscodes, sensorwaarden en overige functies u daarna daadwerkelijk kunt aanspreken, wordt bepaald door de software van uw eigen OBDSTAR-toestel en de ondersteunde protocollen van het betreffende model — de kabel voegt zelf geen dekking toe.

PLUSPUNTEN

✔Rechtstreeks op de 4-pins jetski-poort — de kabel sluit aan zonder dat er iets aan het vaartuig hoeft te worden aangepast of omgebouwd.

✔Standaard OBD2-uiteinde — de 16-pins zijde gaat direct in de diagnose-ingang van het OBDSTAR-toestel; er is geen tussenadapter nodig.

✔Dekt een lange modelreeks — van de STX-15F uit 2004 tot en met de recente Ultra 310- en SX-R-uitvoeringen hield Kawasaki dezelfde 4-polige aansluiting aan.

✔Voor een segment zonder standaardpoort — bij waterscooterdiagnose zijn gewone OBD2-kabels door de afwijkende connectorvorm niet inzetbaar.

AANDACHTSPUNTEN

✕Niet voor Kawasaki-motorfietsen — de kabel is uitsluitend bedoeld voor waterscooters met de 4-pins poort; voor de motorfietsaansluitingen van het merk zijn andere kabels nodig.

✕Bouwjaar en model bepalen niets — de aanwezigheid van de 4-polige stekker is doorslaggevend; controleer die op het vaartuig zelf voordat u kiest.

✕Alleen met OBDSTAR-apparatuur — de kabel is op de OBDSTAR-toestellen en -programmeurs afgestemd en werkt niet met diagnosesystemen van andere fabrikanten.

✕Geen extra voertuigdekking — de beschikbare functies hangen af van uw eigen toestel en de ondersteunde protocollen per model; de kabel maakt alleen de verbinding.

Toepassingen en functionaliteiten

Via deze verbinding komt u bij de motorelektronica van de waterscooter.

Regeleenheden die u bereikt

Motorbeheersysteem: De regeleenheid die op de 4-pins diagnosepoort van de waterscooter is aangesloten.
Overige modules: Of er naast het motorbeheersysteem nog andere regeleenheden bereikbaar zijn, verschilt per model en per toestel.

Wat u kunt doen

Storingscodes uitlezen: De foutcodes (DTC) ophalen uit het motorbeheersysteem van de waterscooter via de omgezette 4-pins verbinding.
Storingscodes wissen: Opgeslagen codes verwijderen nadat de diagnose is afgerond.
Livedata opvragen: Sensorwaarden en systeemparameters in realtime meelezen voor diagnosedoeleinden.
Signaal doorvoeren: Het fabrieksspecifieke 4-pins signaal wordt omgezet naar het 16-pins OBD2-formaat, zodat de OBDSTAR-communicatie tot stand komt.
Let op: Wat er per waterscooter beschikbaar is, hangt af van het model en van het gebruikte OBDSTAR-apparaat.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins OBD-aansluiting, niet het model. Onderstaande Kawasaki-waterscooters zijn met die poort uitgevoerd. Controleer voorafgaand aan gebruik of het specifieke model en bouwjaar daadwerkelijk een 4-pins OBD-aansluiting heeft.

Kawasaki:

STX-15F: (2004–2015)
Ultra 260X / 260LX: (2009–2010)
Ultra 300X / 300LX: (2011–2013)
Ultra 310X / 310LX / 310R: (2014–heden)
SX-R 1500: (2017–heden)

💡

Goed om te weten: De 4-pins diagnosepoort zit bij Kawasaki-waterscooters doorgaans onder een afdekking in het voorste compartiment van de romp; raadpleeg het werkplaatshandboek van het model voor de exacte locatie. Controleer of uw waterscooter de 4-polige stekker heeft voordat u bestelt.

Verpakkingsinhoud

1x OBDSTAR (M068) | Kawasaki 4-pins OBD – 16-pins OBD2 Verloopkabel | Waterscooter

Technische specificaties

Specificatie	Omschrijving
Merk	OBDSTAR
Artikelnummer	M068
Type	Verloopkabel
Toepassing	Kawasaki 4-pins diagnosepoort op waterscooters
Aansluiting voertuigzijde	Kawasaki 4-pins OBD
Aansluiting apparaatzijde	16-pins OBD2
Regeleenheden	Motorbeheersysteem
Segment	Waterscooter
Ondersteunde merken	Kawasaki
Modelbereik	STX-15F vanaf 2004 tot en met de huidige Ultra 310- en SX-R 1500-uitvoeringen, mits voorzien van de 4-pins aansluiting
Nodig om te gebruiken	OBDSTAR uitleesapparaat met marinedekking, zoals de Marine Master of een IScan-uitvoering
Aanvullend nodig	Geen; de kabel werkt zonder adapter of voeding
Gewicht	0,1 kg
