OBDSTAR | SKU: N027

OBDSTAR (N027) | Kymco/Kawasaki 3-pins OBD – 16-pins OBD2 Adapter | Motorfiets

Name: OBDSTAR (N027) | Kymco/Kawasaki 3-pins OBD – 16-pins OBD2 Adapter | Motorfiets
Brand: OBDSTAR
SKU: N027
Price: 24.95 EUR
Availability: InStock

€24,95 incl.

€20,62 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

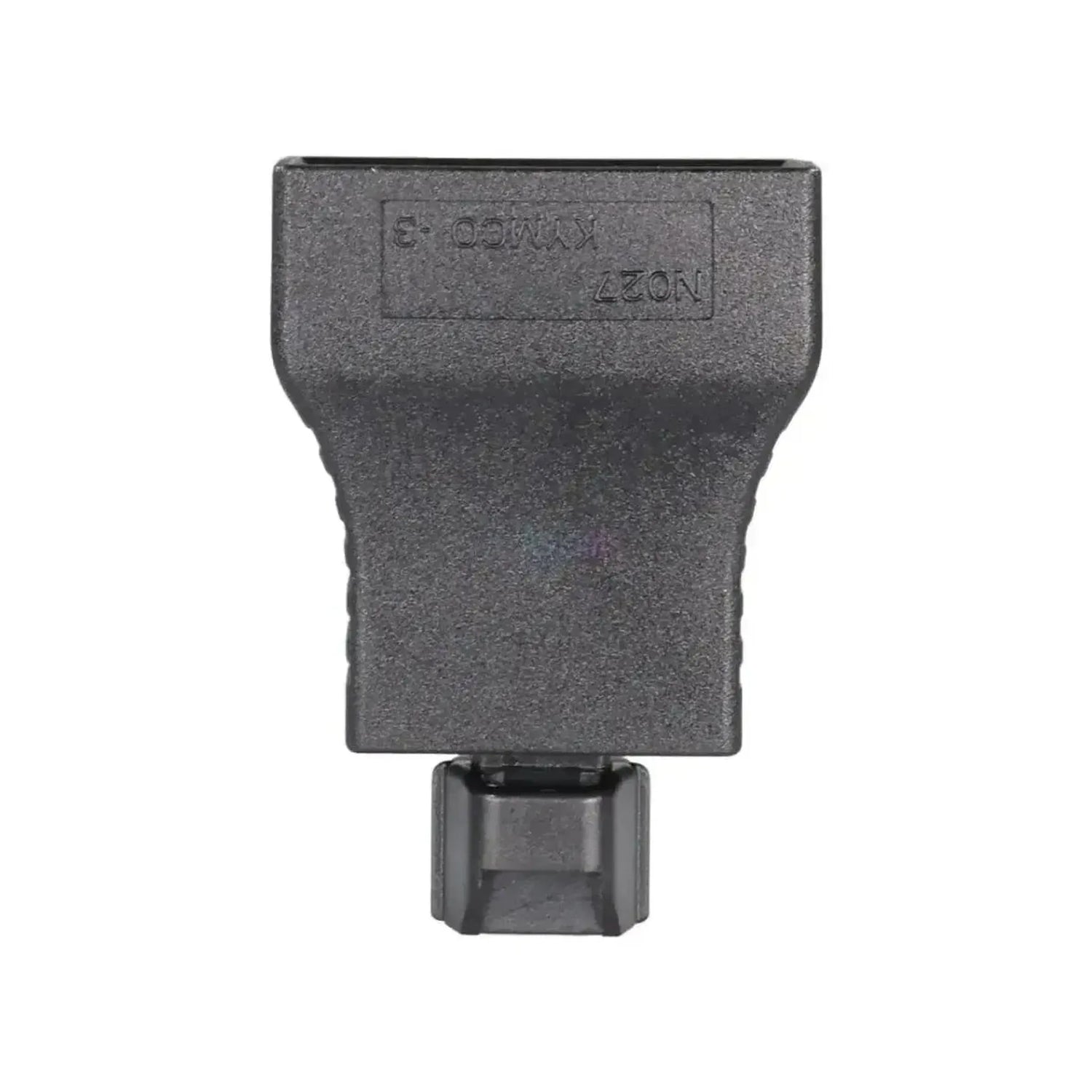

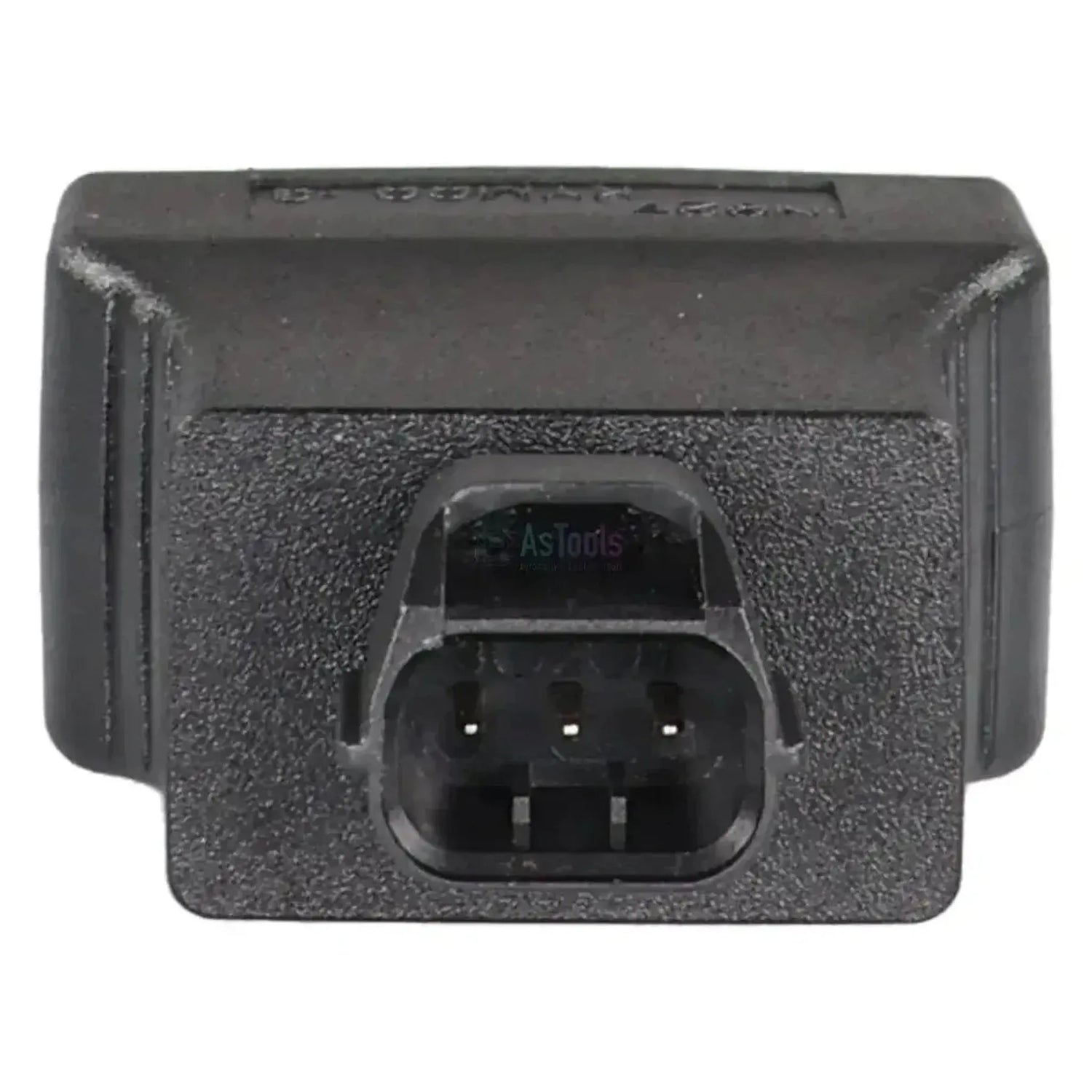

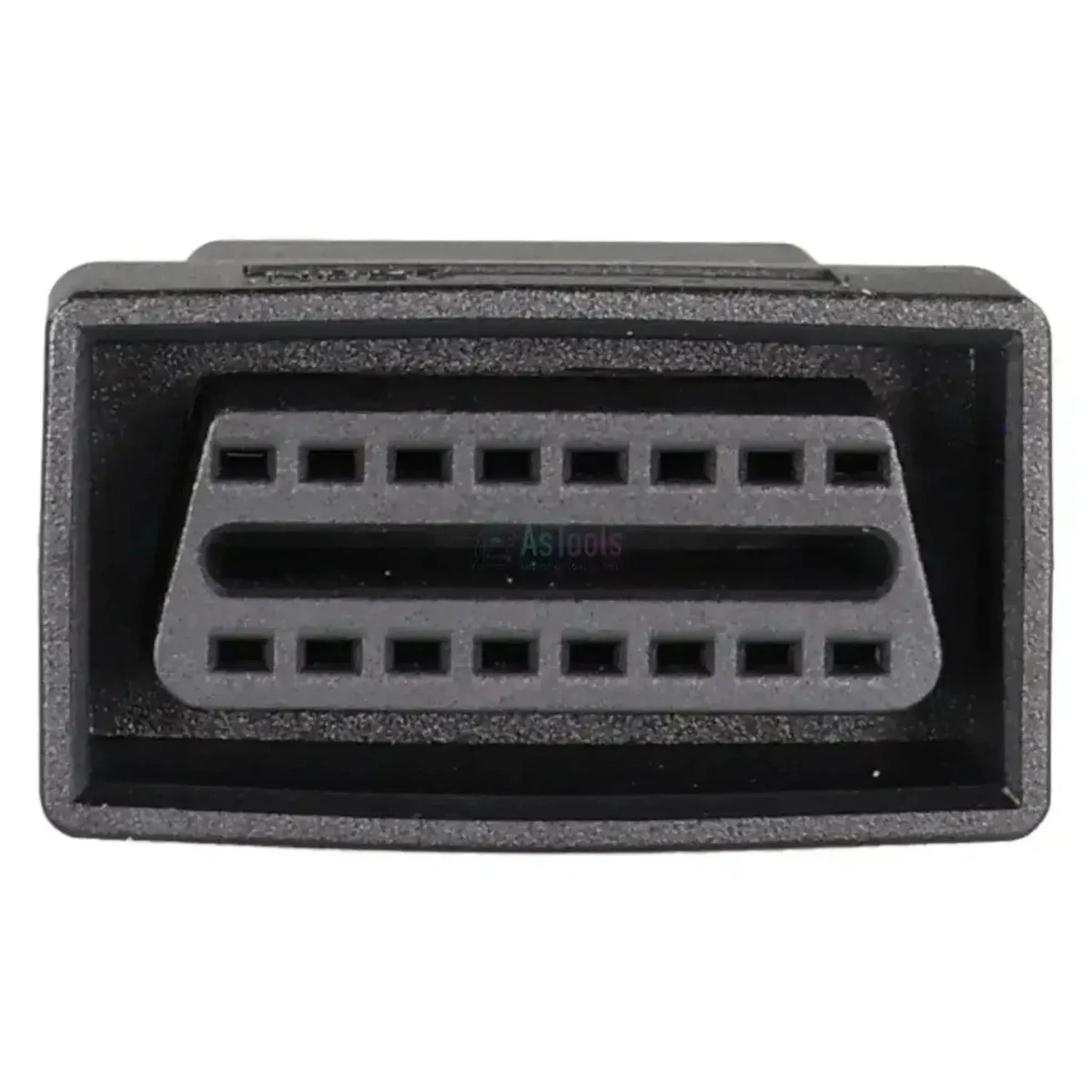

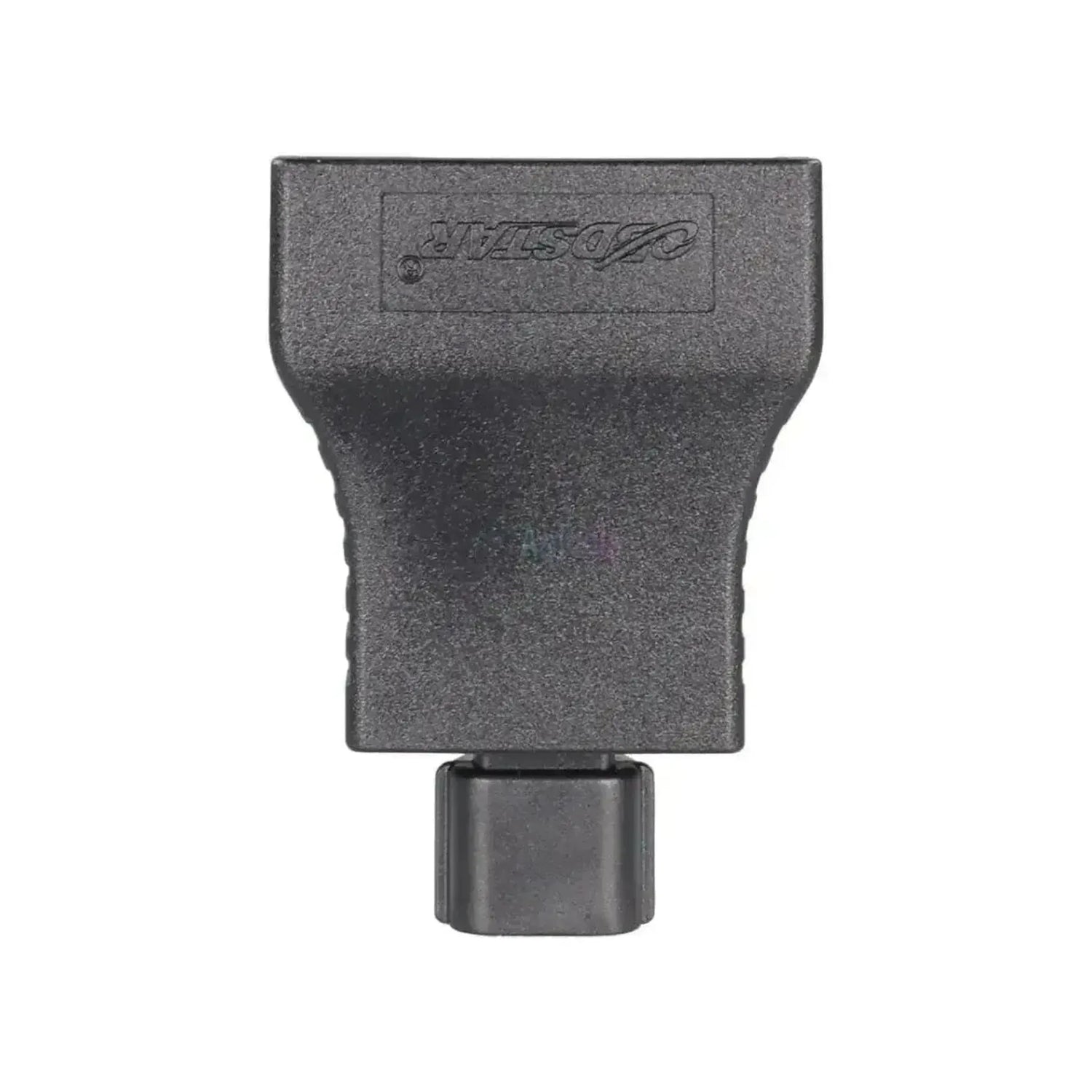

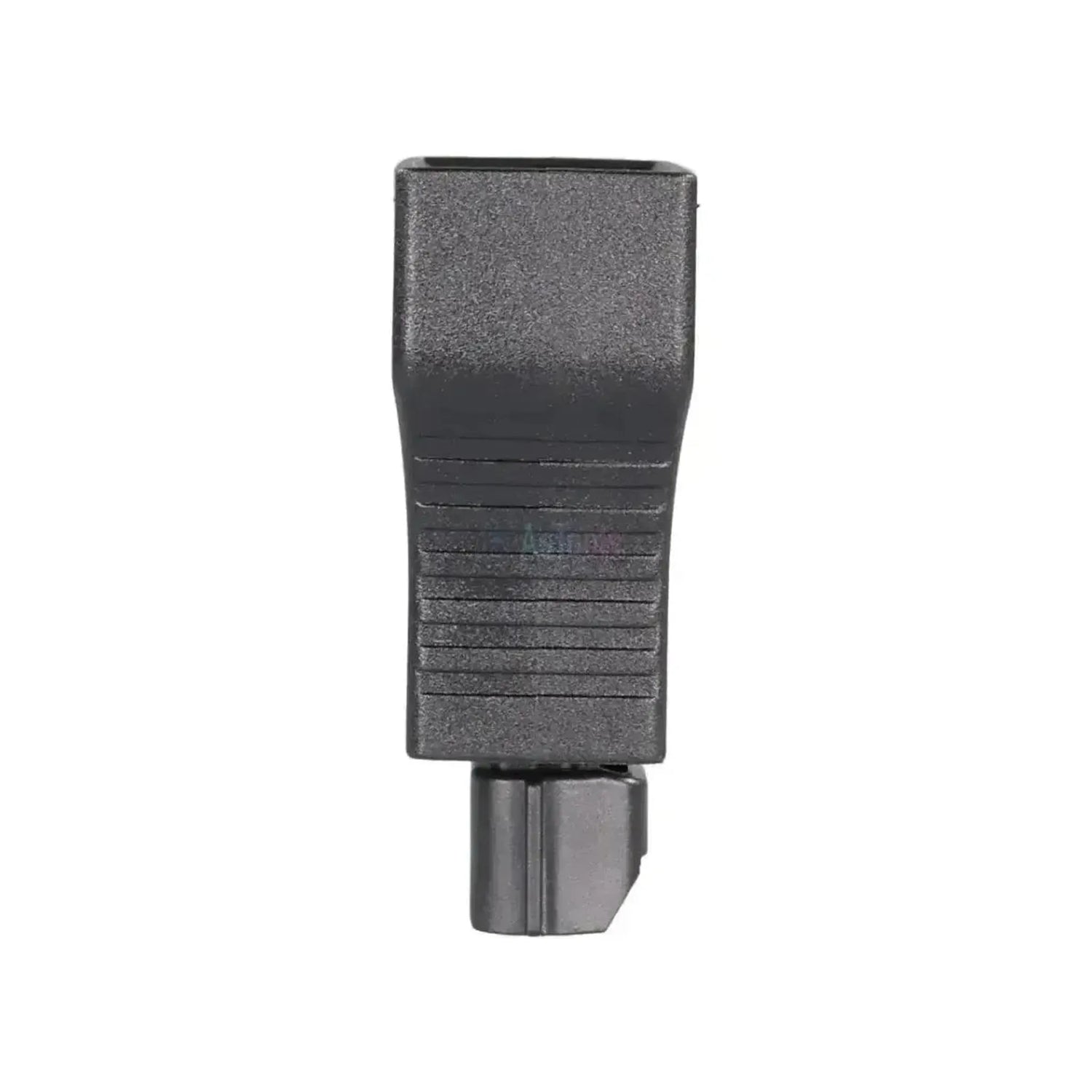

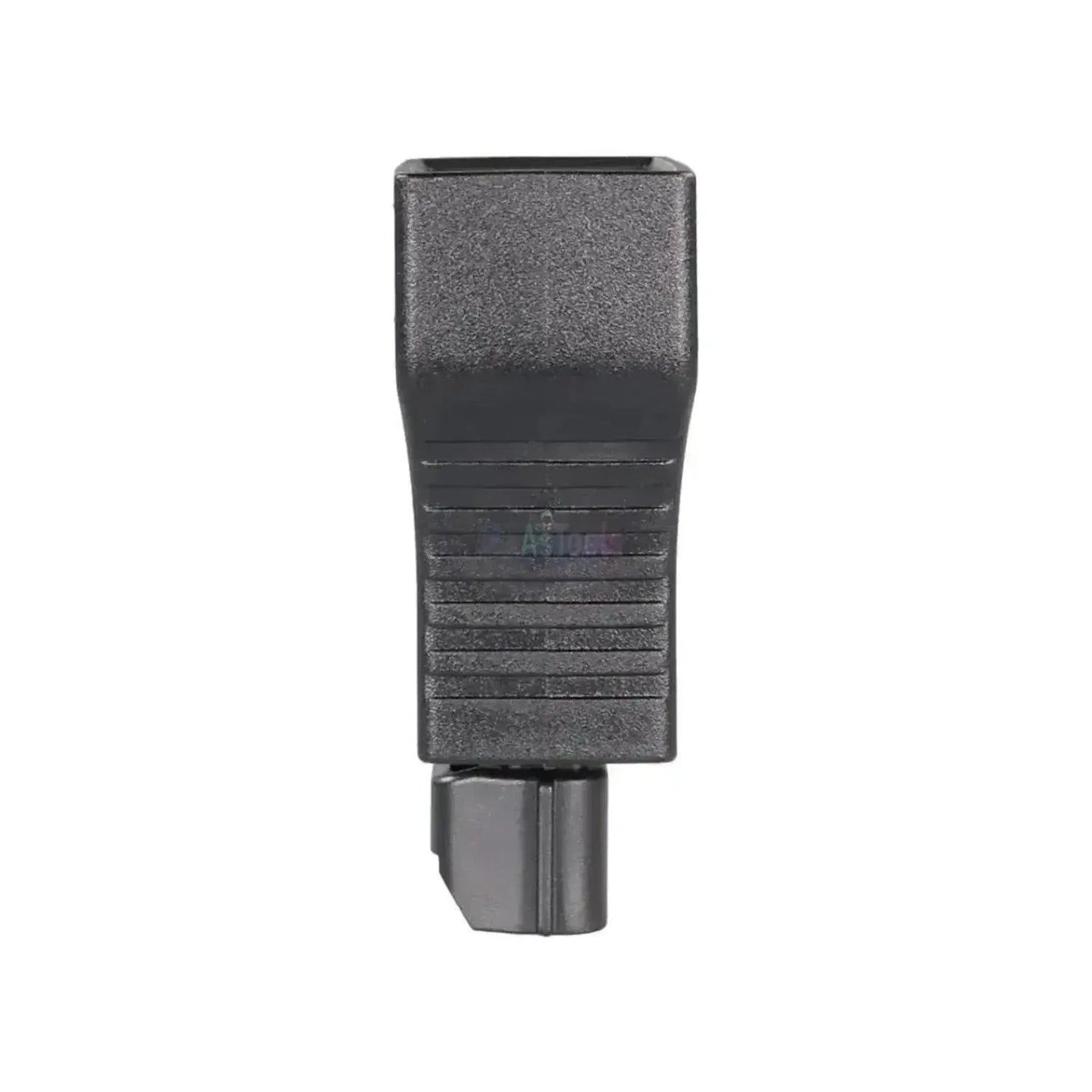

De OBDSTAR N027 koppelt een 3-pins OBD-aansluiting aan de voertuigzijde aan een 16-pins OBD2-connector (J1962) aan de apparaatzijde. De adapter gaat op de merkeigen driepolige diagnosepoort van Kymco- en Kawasaki-motorfietsen, doorgaans te vinden onder het zadel of achter een afdekpaneel bij het stuurgedeelte.

Beide merken passen op een reeks modellen dezelfde driepolige diagnosepoort toe in plaats van een volwaardige OBD2-aansluiting. De pinbezetting aan de voertuigzijde is afgestemd op de elektrische lay-out van die poort, waarbij de relevante signaallijnen — waaronder de K-line — naar de overeenkomstige OBD2-pinnen worden doorgezet. De verbinding komt daardoor tot stand zonder wijziging aan de bekabeling van het voertuig.

De adapter ontsluit de poort; hij ontsluit geen functies. Voor de opgegeven Kawasaki- en Kymco-modellen staan hieronder bouwjaren vermeld, maar of een bepaalde handeling mogelijk is, hangt af van de dekking in uw eigen OBDSTAR-toestel voor dat model en bouwjaar.

PLUSPUNTEN

✔Twee merken met één adapter — zowel Kymco- als Kawasaki-modellen met de driepolige poort worden met dezelfde adapter bereikt.

✔Directe, stabiele koppeling — de compacte opbouw vraagt geen losse bekabeling, waardoor de verbinding tijdens de diagnose op zijn plaats blijft.

✔Afgestemd op de K-line — de pinbezetting volgt de signaallijn die deze modellen voor diagnosecommunicatie gebruiken.

✔Opgegeven bouwjaren per model — voor de vermelde Kawasaki- en Kymco-modellen zijn concrete bouwjaarbereiken bekend, wat vooraf controleren eenvoudiger maakt.

AANDACHTSPUNTEN

✕Uitsluitend OBDSTAR — de adapter werkt met OBDSTAR-uitleesapparaten en -programmeurs, niet met diagnosehardware van andere fabrikanten.

✕Geen dekkingsuitbreiding — de adapter voegt geen modellen of functies toe aan uw toestel; de software daarvan blijft bepalend.

✕Alleen de driepolige poort — motorfietsen van deze merken met een andere connectorconfiguratie vallen buiten de toepassing.

✕Bouwjaargrenzen zijn scherp — modellen als de ER-6n/ER-6f (2012–2016) en de Z800 (2013–2016) lopen af; een nieuwer exemplaar van dezelfde naam kan een andere aansluiting hebben.

Toepassingen en functionaliteiten

Samen met een OBDSTAR-uitleesapparaat met motorfietsdekking maakt de adapter de volgende werkzaamheden mogelijk.

Regeleenheden die u bereikt

Motorbeheersysteem: de motorregeleenheid wordt via de driepolige poort aangesproken voor foutcodes en livedata.
Voertuig- en systeeminformatie: identificatiegegevens zoals het type besturingsapparaat en de softwareversie van de ECU worden uitgelezen.

Wat u kunt doen

Foutcodes beheren: opgeslagen en actuele storingscodes uit het motorbeheersysteem uitlezen en na herstel wissen.
Livedata lezen: sensorwaarden en motorparameters in realtime volgen om afwijkingen in rijgedrag of motorwerking te herleiden.
Systeem identificeren: het besturingsapparaattype en de softwareversie van de ECU opvragen.
Bouwjaar verifiëren: aan de hand van de uitgelezen gegevens nagaan of het voertuig binnen het opgegeven bereik valt.
Let op: de adapter bepaalt niet wat mogelijk is; dat doet de software van het aangesloten OBDSTAR-toestel voor het betreffende model en bouwjaar.

Compatibele voertuigen en toepassingen

Bepalend is de 3-pins diagnosepoort op de motorfiets, niet de modelnaam op de zijkuip. De onderstaande modellen zijn met deze poort opgegeven. Bij modellen met een open bouwjaarbereik kan een latere uitvoering afwijken; controleer daarom altijd de stekker zelf.

Kawasaki:

ER-6n / ER-6f: (2012–2016)
Ninja 300: (2013–2017)
Ninja 400: (2018–heden)
Ninja 650: (2012–heden)
Versys 650: (2012–heden)
Z650: (2017–heden)
Z800: (2013–2016)
Z900: (2017–heden)

Kymco:

AK 550: (2017–heden)
Downtown 350i: (2015–heden)
K-XCT 300i: (2013–heden)
Xciting 400i: (2013–heden)

💡

Goed om te weten: De 3-pins diagnosepoort zit op deze modellen doorgaans onder het zadel of achter een afdekpaneel nabij het stuurgedeelte; het voertuighandboek geeft de exacte plaats. Controleer bouwjaar en connector van uw motorfiets tegen de lijst hierboven voordat u bestelt.

Verpakkingsinhoud

1x OBDSTAR (N027) | Kymco/Kawasaki 3-pins OBD – 16-pins OBD2 Adapter | Motorfiets

Technische specificaties

Specificatie	Omschrijving
Merk	OBDSTAR
Artikelnummer	N027
Type	Adapter
Toepassing	Diagnoseaansluiting op Kymco- en Kawasaki-motorfietsen met 3-pins OBD-poort
Aansluiting voertuigzijde	Kymco/Kawasaki 3-pins OBD
Aansluiting apparaatzijde	16-pins OBD2
Communicatie	K-line, doorgezet naar de overeenkomstige OBD2-pinnen
Regeleenheden	Motorbeheersysteem (ECU)
Segment	Motorfiets
Ondersteunde merken	Kawasaki en Kymco
Modelbereik	Kawasaki 2012–heden en Kymco 2013–heden, per model verschillend
Nodig om te gebruiken	OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig	Standaard 16-pins OBD2-kabel van het OBDSTAR-toestel
Gewicht	0,05 kg
