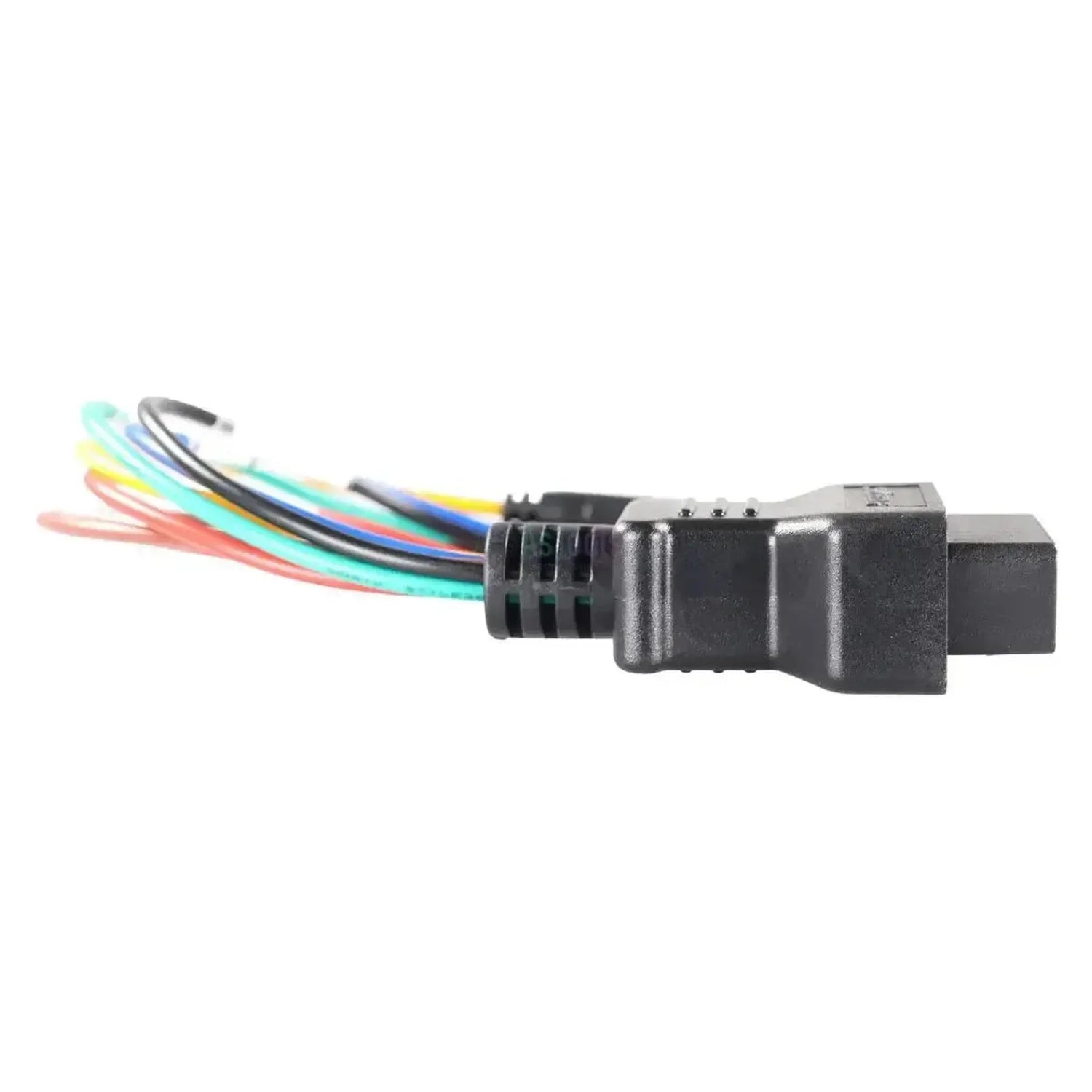

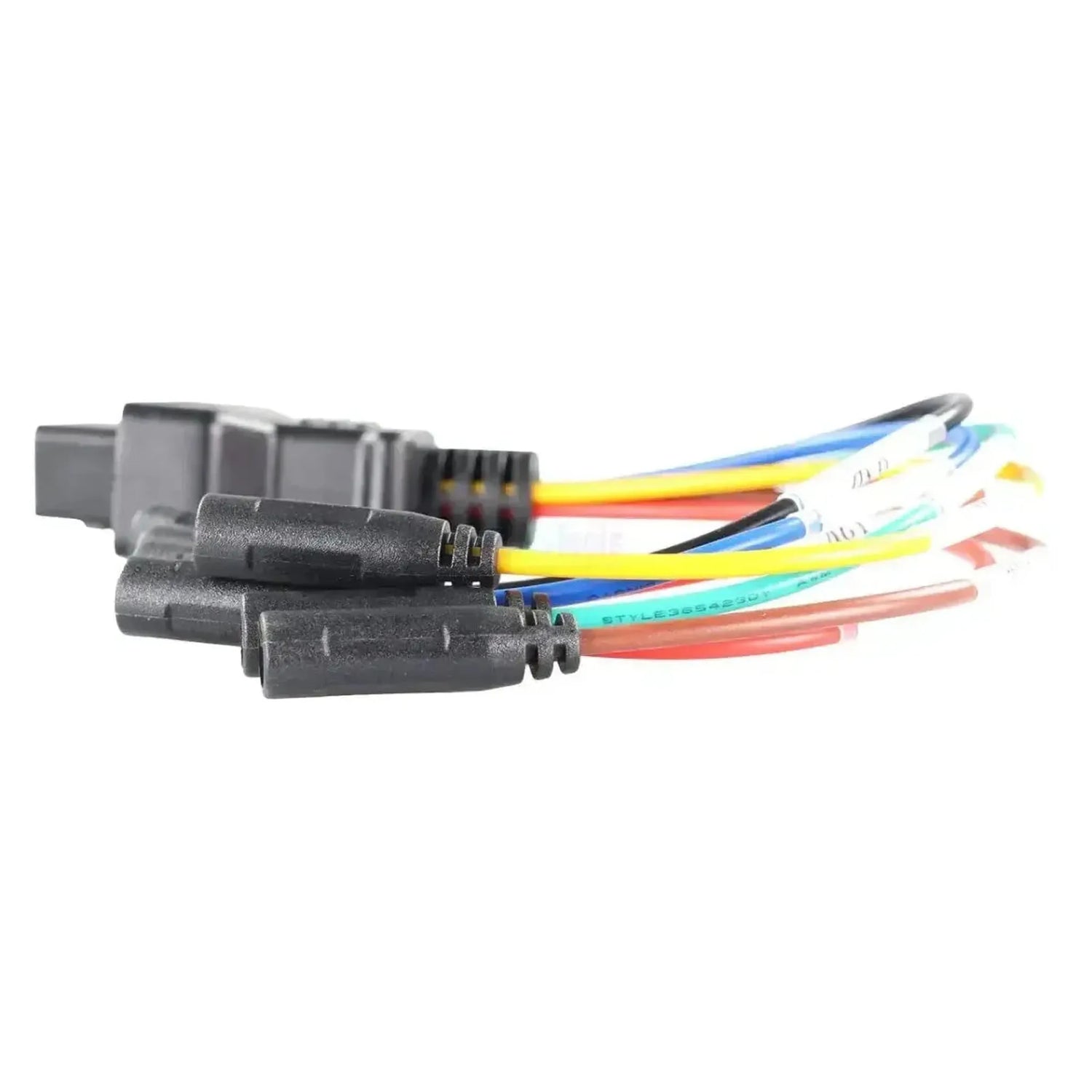

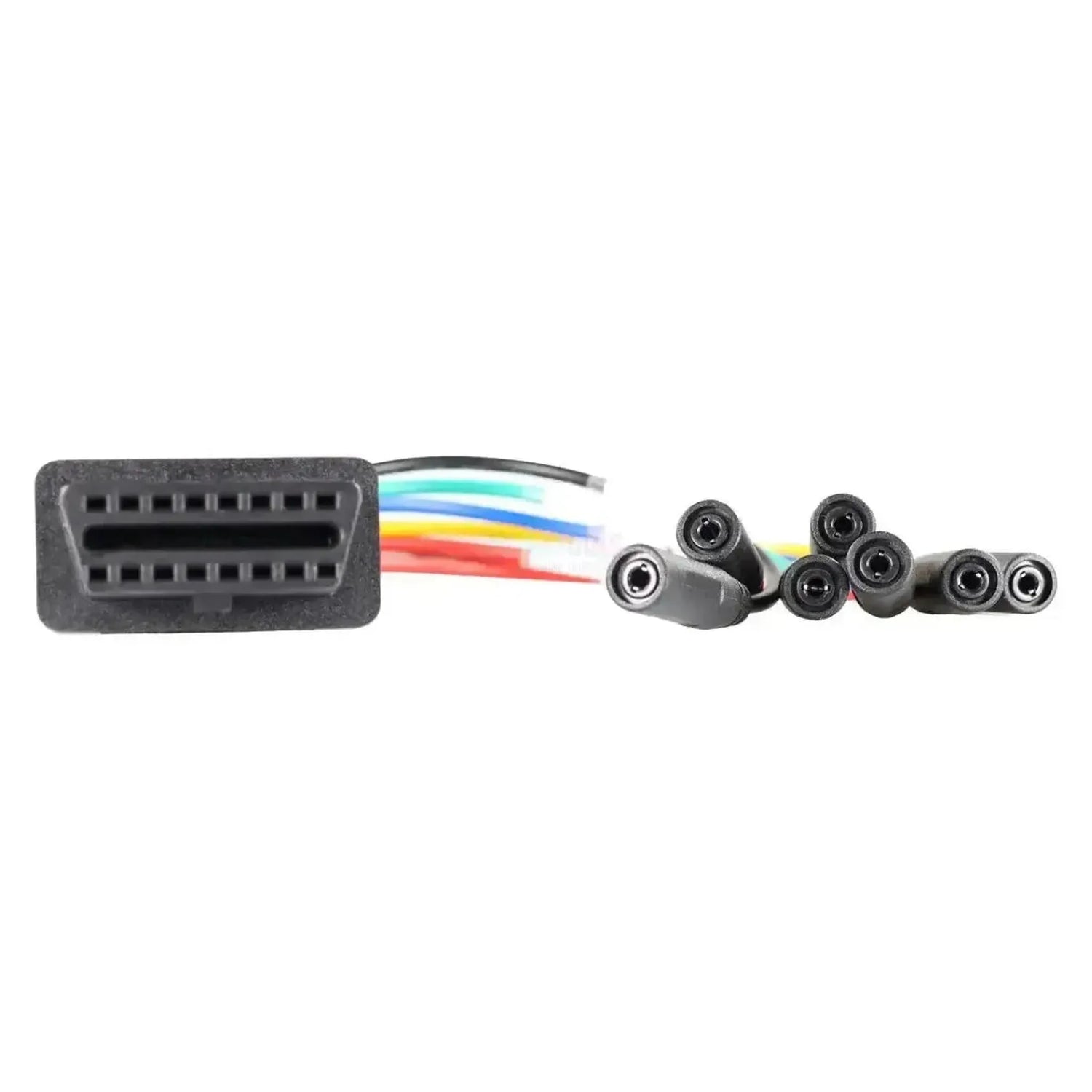

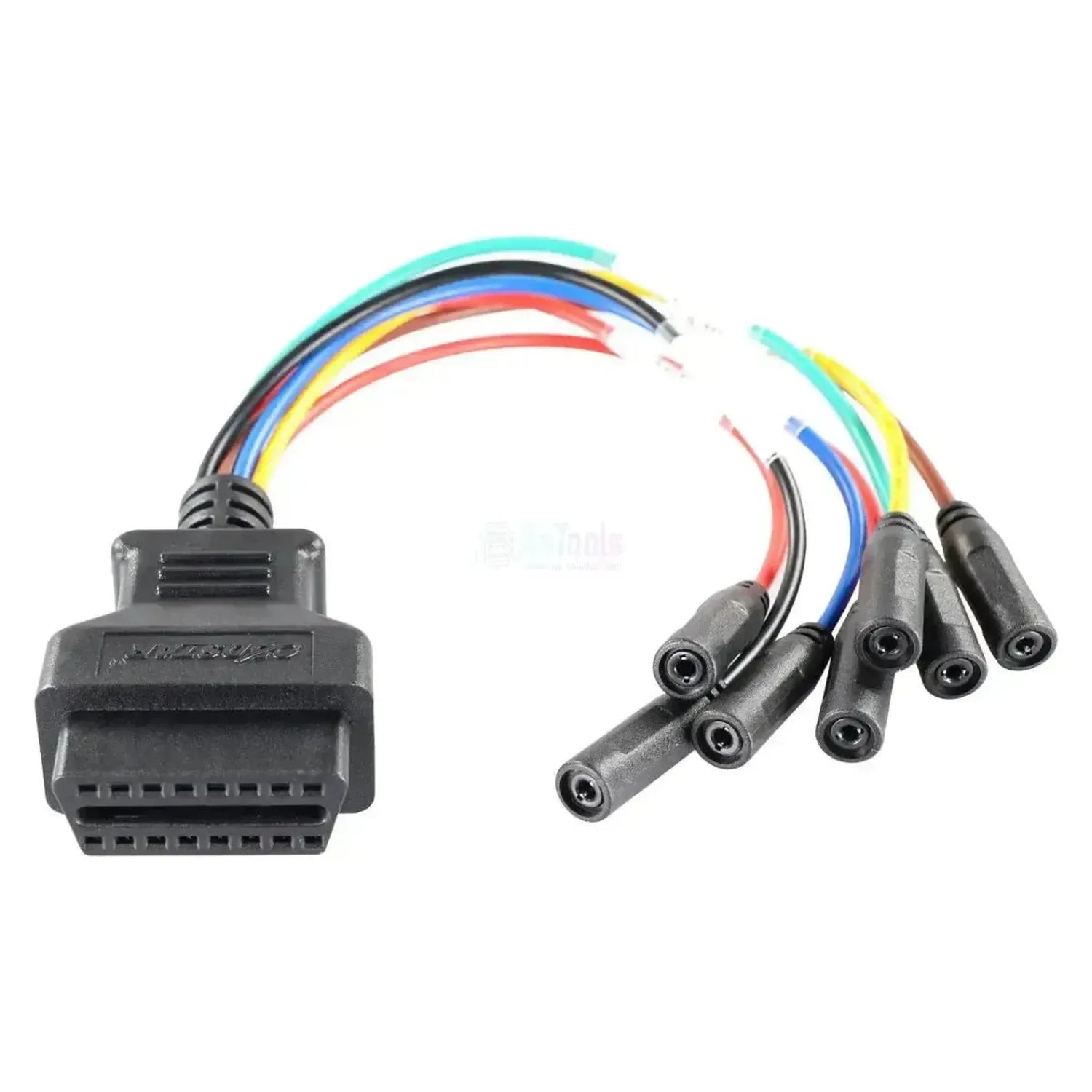

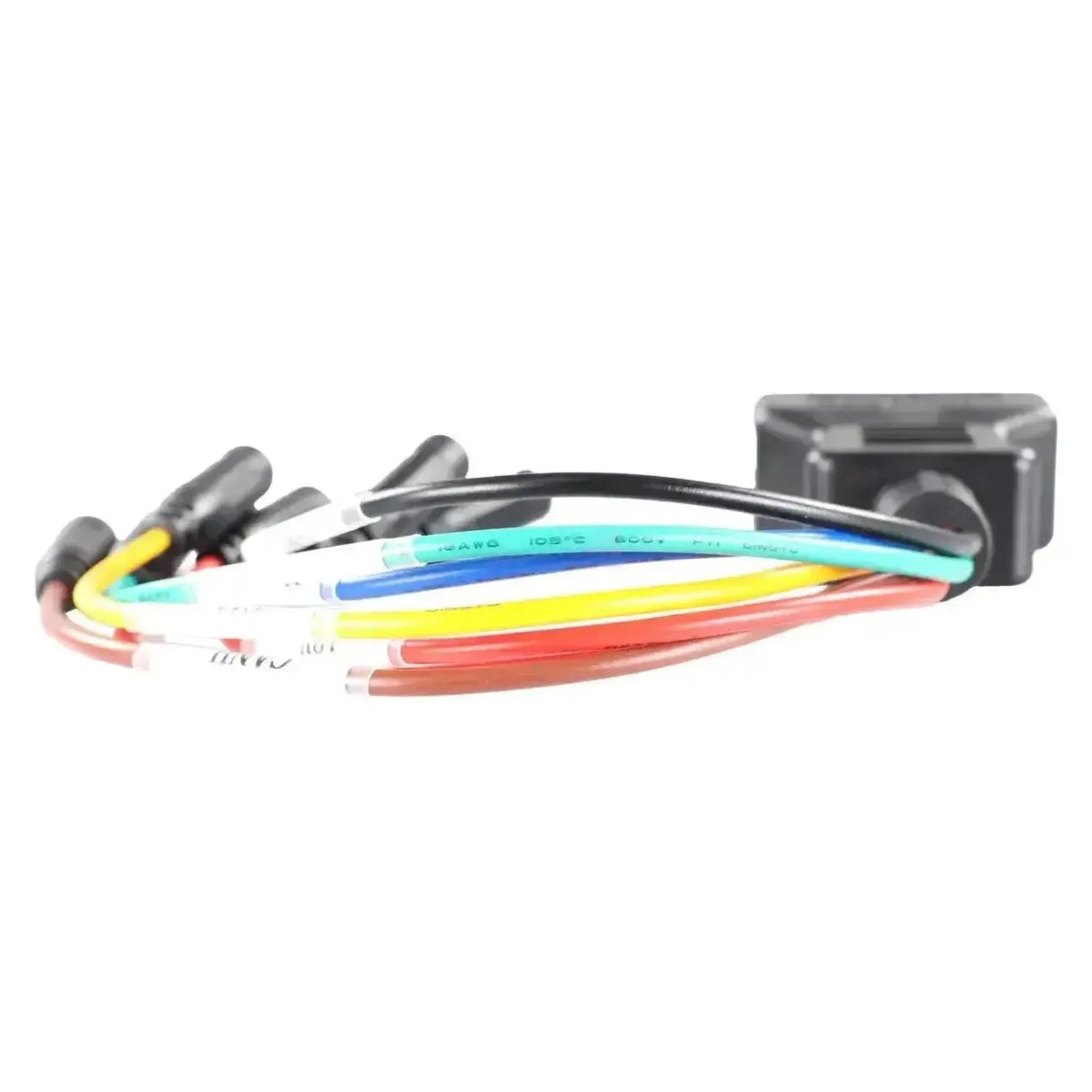

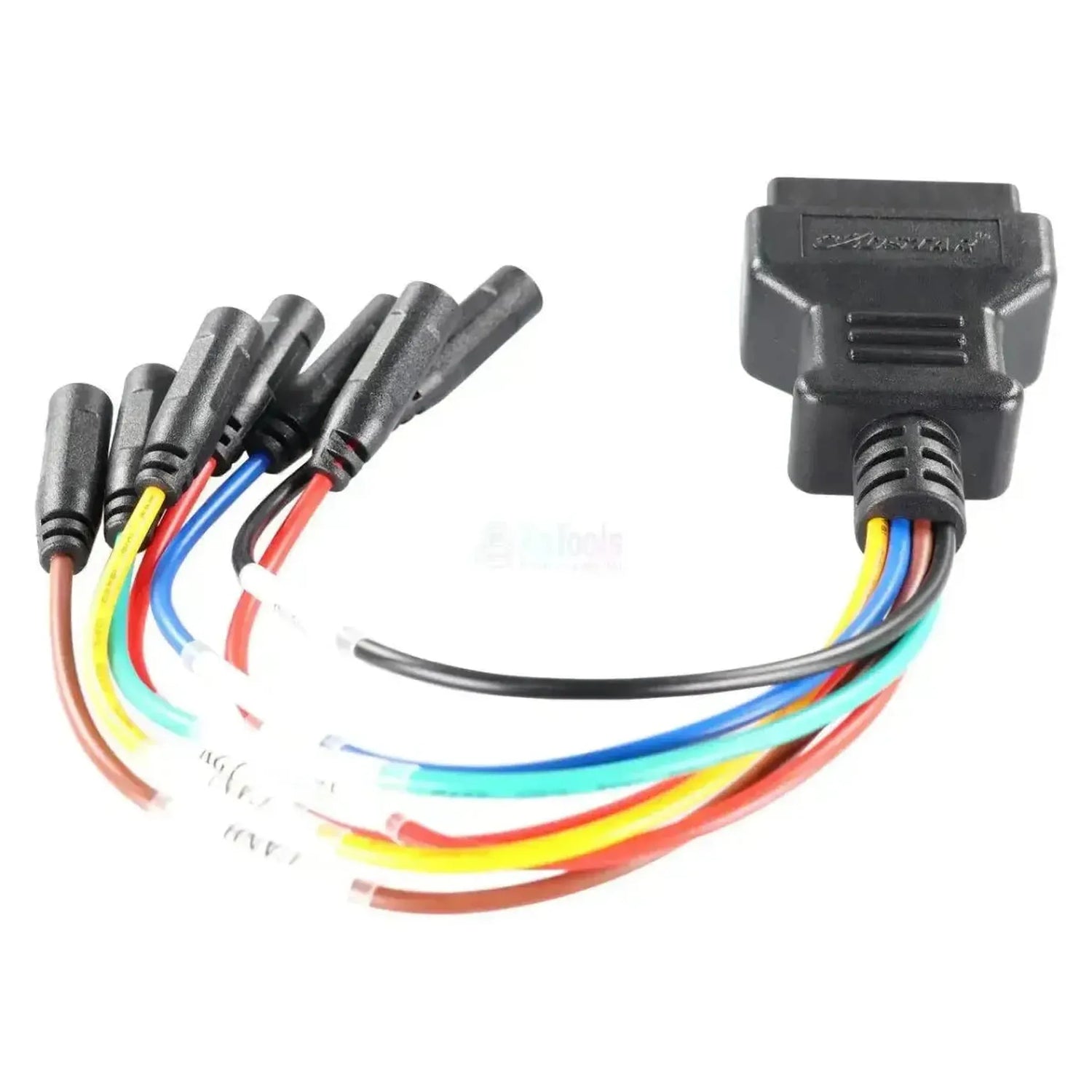

De OBDSTAR M003A is een multifunctionele kabel met aan de ene zijde een 16-pins OBD2-connector (J1962) en aan de andere zijde losse, vertakte aders. Die losse uiteinden koppelt u met krokodillenklemmen, soldeerverbindingen of bench-adapters aan specifieke pinnen op een ECU, BCM of voertuigconnector.

De kabel bestaat voor situaties waarin een rechtstreekse OBD2-verbinding niet werkt: bij bench- en boot-mode-opstellingen of bij voertuigen met niet-standaard OBD2-bedrading. Doordat de aders afzonderlijk beschikbaar blijven, kunt u CAN-High, CAN-Low, K-line en de voedingslijnen per stuk aansluiten.

De kabel splitst uitsluitend de lijnen uit; hij bepaalt niet welke module reageert. U moet zelf weten welke pin waarheen gaat, en de software van uw eigen toestel bepaalt wat er daarna mogelijk is.

PLUSPUNTEN

✔Aansluiten per pin — bruikbaar wanneer een rechtstreekse OBD2-verbinding niet mogelijk of niet bruikbaar is.
✔Geschikt voor bench en boot mode — een uitgebouwde ECU kan op de werkbank met het diagnoseapparaat worden verbonden.
✔Directe toegang tot de signaallijnen — CAN-High, CAN-Low, K-line en de voedingspinnen zijn afzonderlijk bereikbaar.
✔Universeel inzetbaar — te gebruiken als tussenkabel bij verschillende voertuigmerken en ECU-typen.

AANDACHTSPUNTEN

✕Klemmen en bench-adapters ontbreken — krokodillenklemmen of adapters voor de losse aders worden niet meegeleverd.
✕Pinout-kennis is voorwaarde — zonder het juiste bedradingsschema van de doel-ECU is een verkeerde aansluiting zo gemaakt.
✕Bedoeld voor OBDSTAR-apparatuur — werking met diagnosetools van andere merken is niet gegarandeerd.
✕Voegt geen voertuigdekking toe — de kabel maakt de verbinding; welke merken en procedures ondersteund worden, bepaalt uw eigen toestel.

Toepassingen en functionaliteiten

Via de losse aders bereikt u aansluitpunten die buiten de standaard OBD2-poort liggen.

Regeleenheden die u bereikt

  • Uitgebouwde ECU op de werkbank: bereikbaar via de afzonderlijke voedings- en communicatielijnen.
  • BCM en overige modules: aan te sluiten op de voertuigconnector wanneer de standaard OBD2-poort geen toegang geeft.
  • Modules met niet-standaard bedrading: bereikbaar door de betreffende lijnen per ader aan te sluiten.

Wat u kunt doen

  • Via OBD2 aansluiten: het diagnoseapparaat met de 16-pins J1962-connector op de kabel koppelen.
  • Pinnen uitsplitsen: elke OBD2-lijn afzonderlijk beschikbaar maken op een losse ader.
  • Een bench-opstelling koppelen: een uitgebouwde ECU met voeding en communicatielijnen aan het apparaat verbinden.
  • CAN- en K-line-verbindingen maken: direct aansluiten op CAN-High, CAN-Low of K-line voor modules die niet via de standaard poort bereikbaar zijn.
  • Voeding en massa aanbieden: 12V en massa naar de bench-opstelling brengen vanuit het voertuig of een externe bron.
  • Let op: wat er mogelijk is, hangt af van de doel-ECU, de gebruikte opstelling en uw OBDSTAR-toestel.

Compatibele voertuigen en toepassingen

Bepalend is de pinout van de doel-ECU of voertuigconnector, niet het model. De bron noemt geen merken of bouwjaren: de kabel is universeel bedoeld en wordt per aansluiting op maat gebruikt.

  • Voertuigen met niet-standaard OBD2-bedrading: de losse aders maken aansluiting per pin mogelijk.
  • Bench- en boot-mode-opstellingen: voor uitgebouwde ECU's van verschillende merken en typen.
  • OBDSTAR-diagnose- en sleutelprogrammeerapparatuur: de OBD2-zijde koppelt aan het toestel of aan een tussenliggende interface.
💡
Goed om te weten: Controleer de pinout van de doel-ECU altijd eerst met een bedradingsschema en meet de aders door met een multimeter. Zo voorkomt u kortsluiting tussen een voedings- en een signaallijn, wat een module onherstelbaar kan beschadigen. Controleer voordat u bestelt of u de benodigde klemmen of bench-adapters voor de losse aders al heeft.

Verpakkingsinhoud

  • 1x OBDSTAR (M003A) | Multifunctionele OBD – 16-pins OBD2 Verloopkabel | Universeel

Technische specificaties

Specificatie Omschrijving
Merk OBDSTAR
Artikelnummer M003A
Type Verloopkabel
Toepassing OBD-, bench- en boot-mode-aansluitingen
Aansluiting voertuigzijde Vertakte aders met losse uiteinden
Aansluiting apparaatzijde 16-pins OBD2 (J1962)
Communicatie CAN-High, CAN-Low en K-line, per ader beschikbaar
Regeleenheden ECU, BCM en overige modules, afhankelijk van de gekozen aansluitpunten
Segment Universeel
Modelbereik Merkonafhankelijk; bepaald door de pinout van de doel-ECU
Nodig om te gebruiken OBDSTAR uitleesapparaat of programmeur met 16-pins OBD2-ingang
Aanvullend nodig Krokodillenklemmen of bench-adapters voor de losse aders (niet inbegrepen)
Gewicht 0,1 kg
