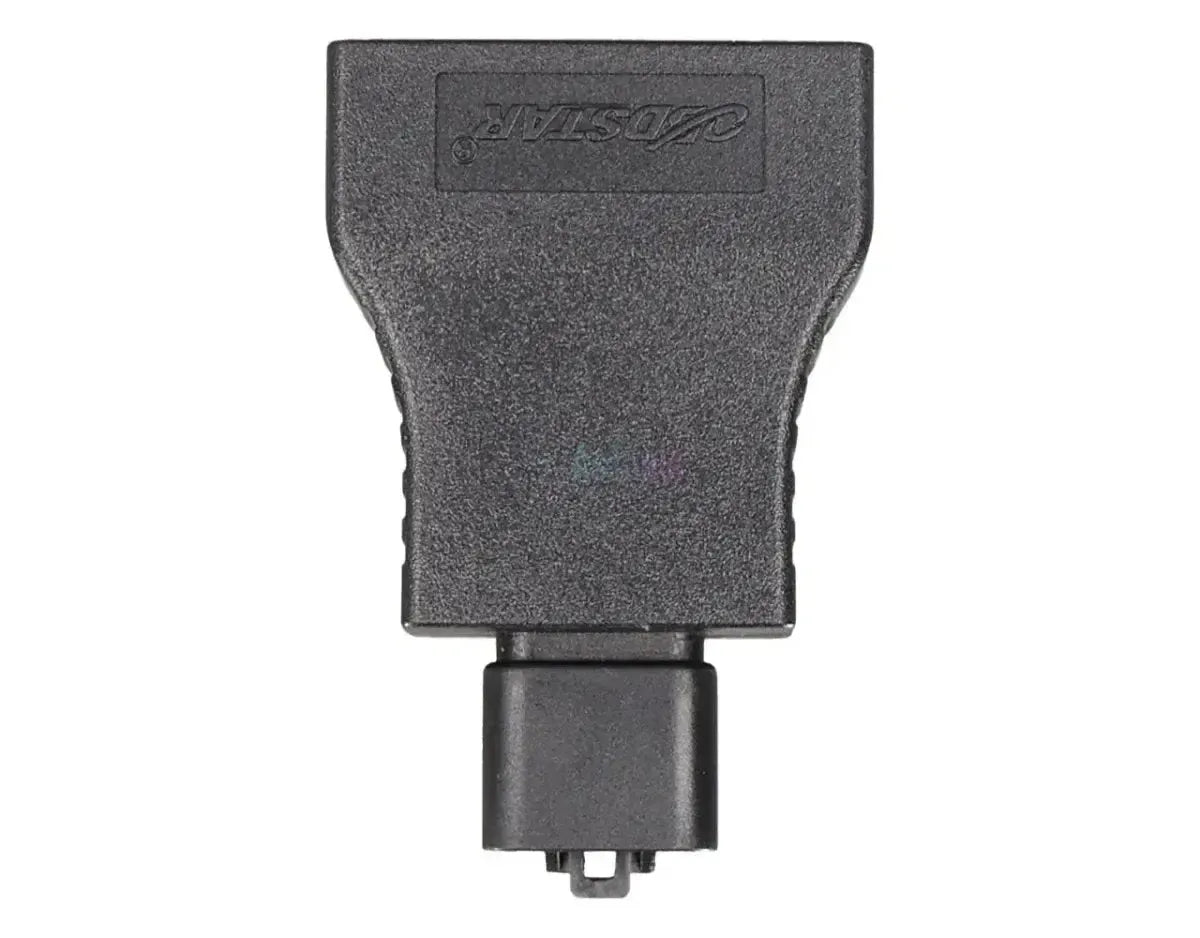

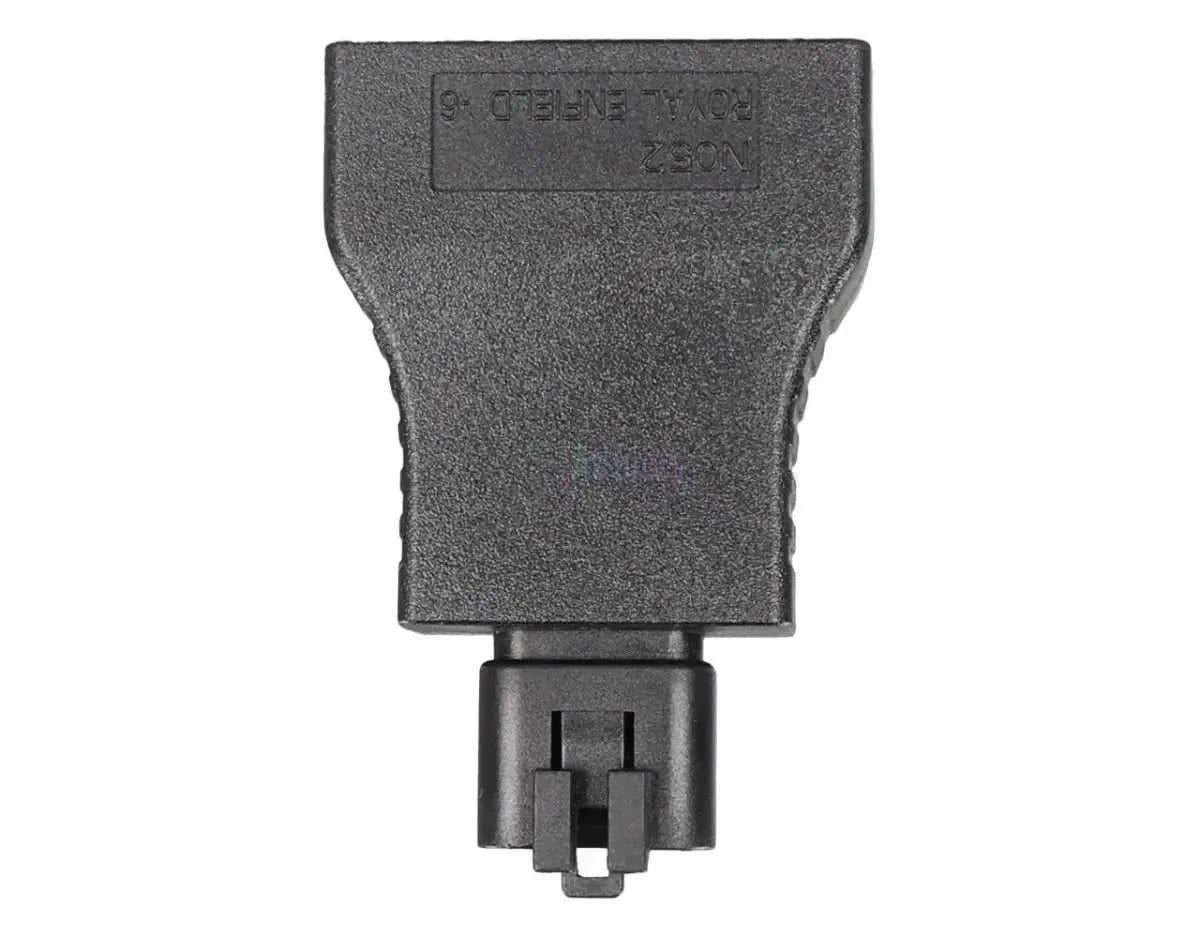

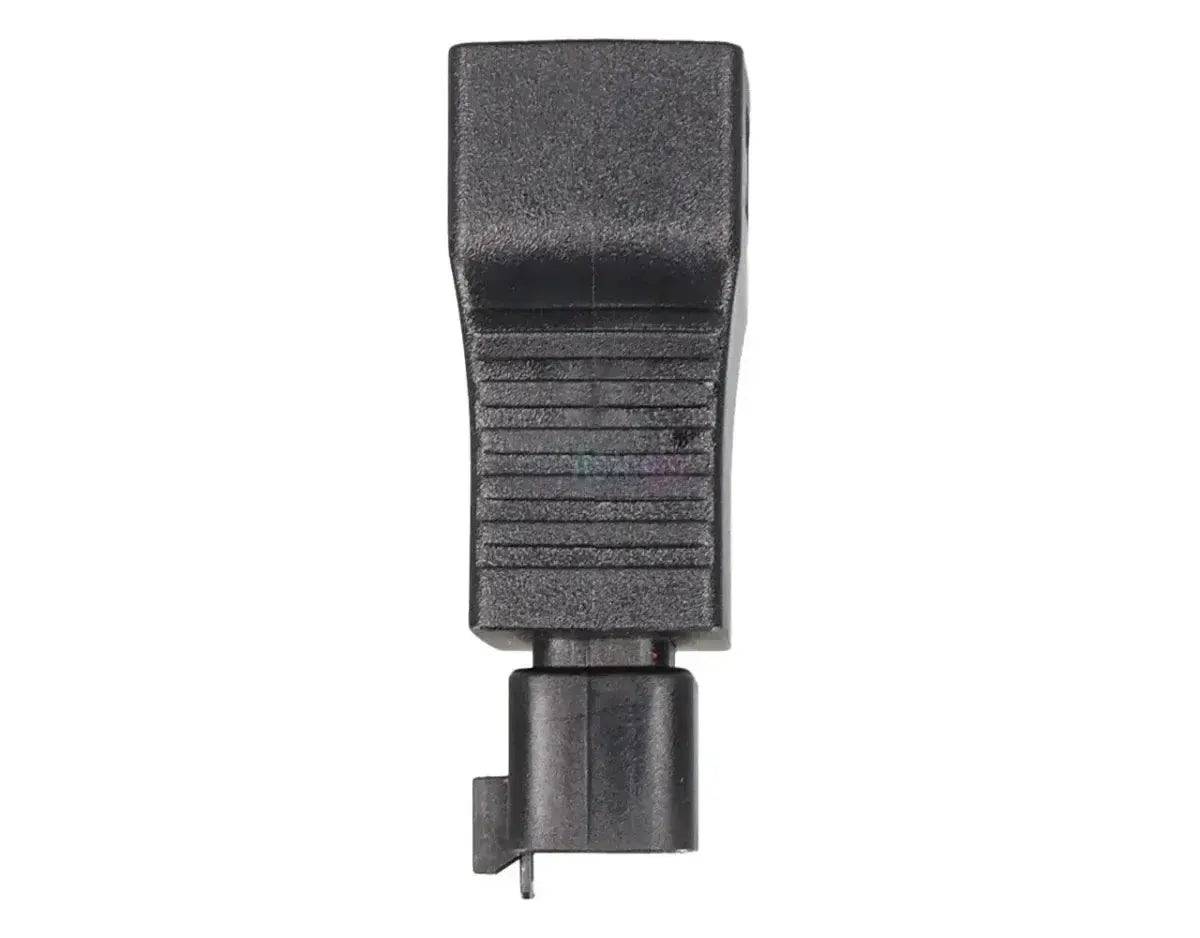

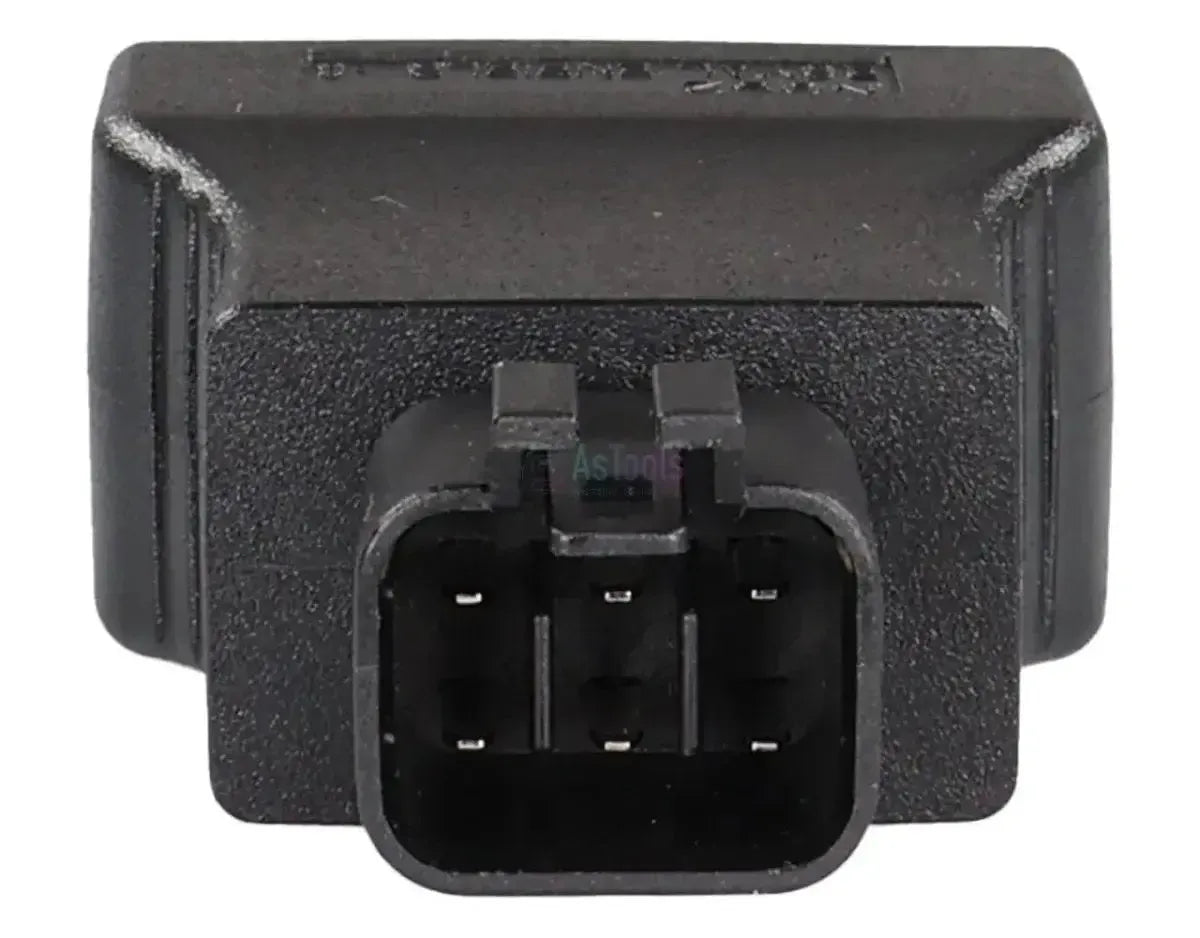

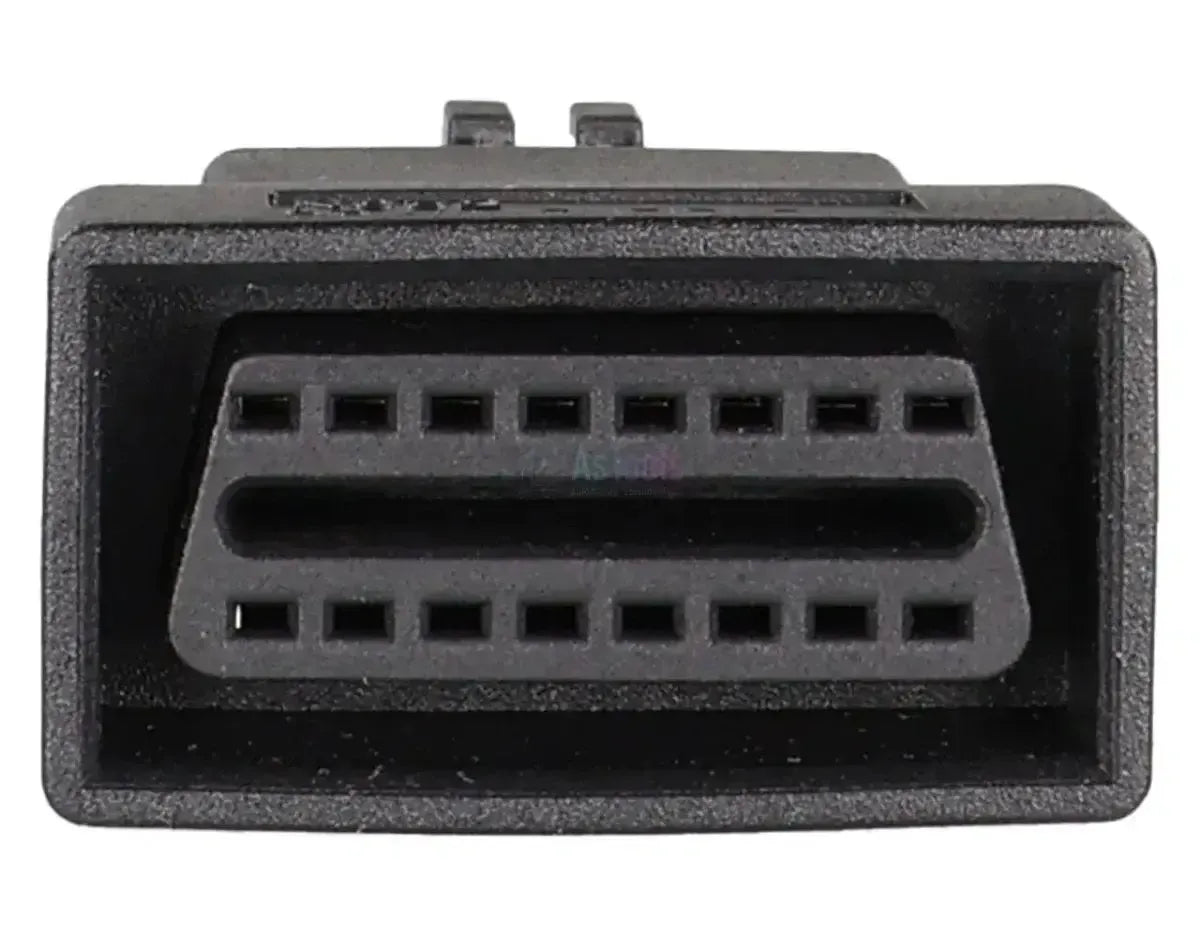

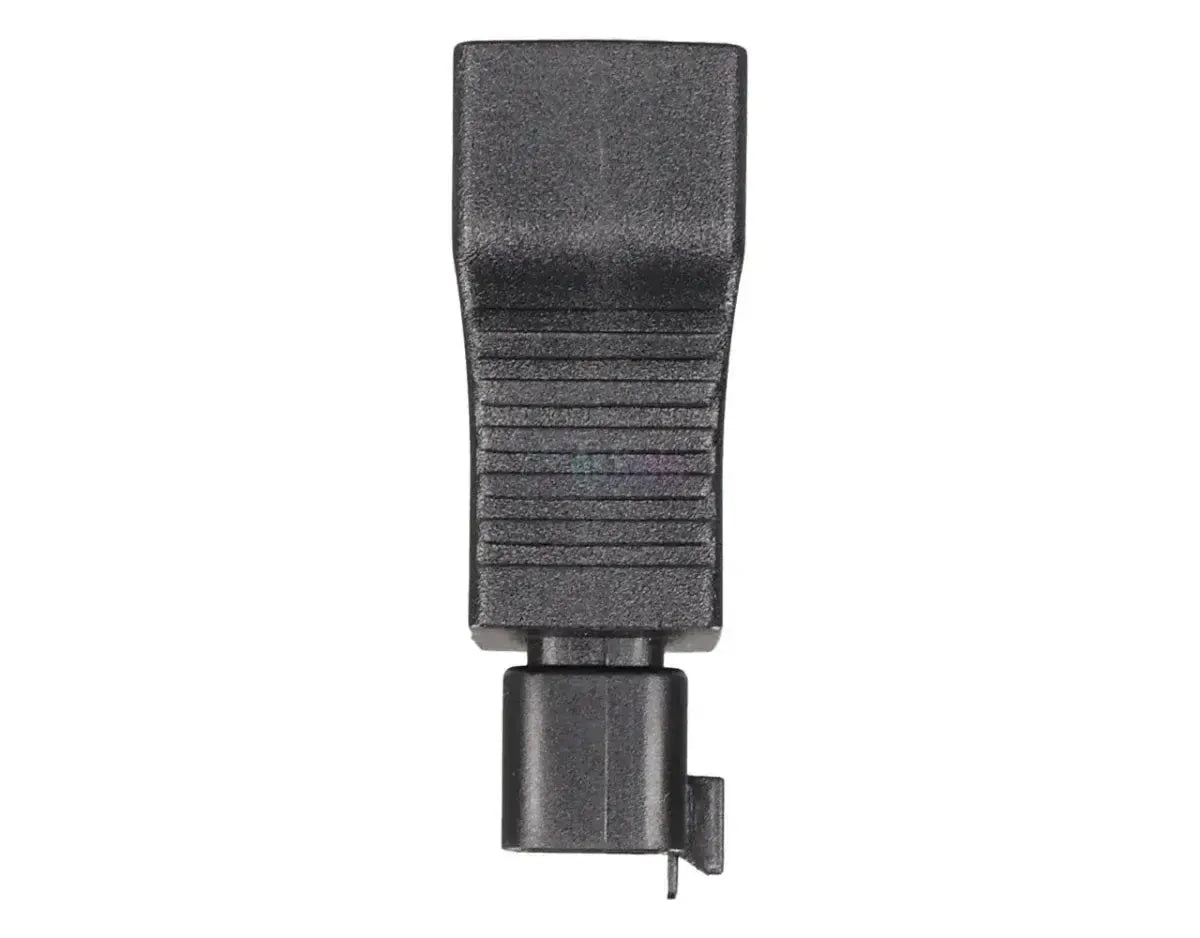

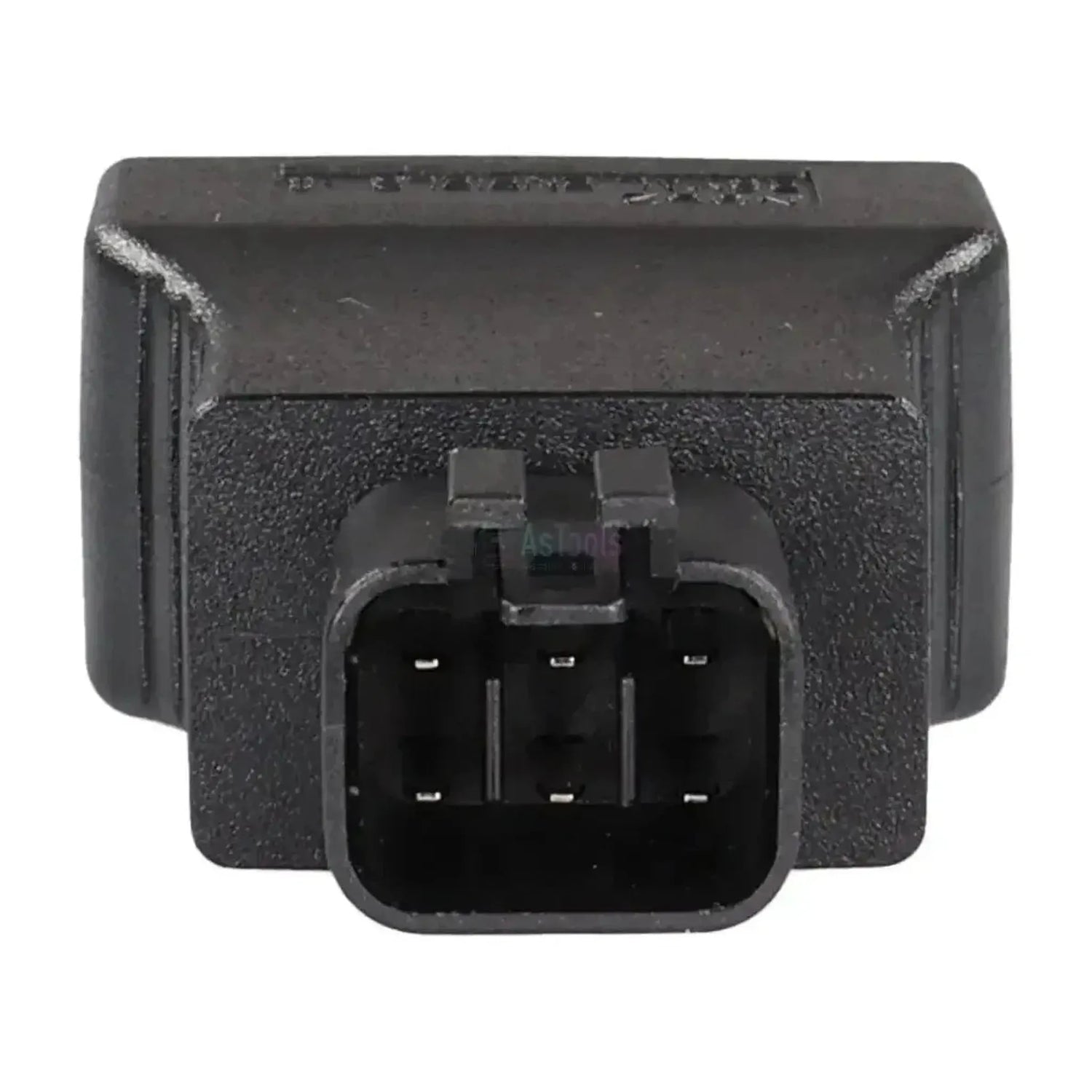

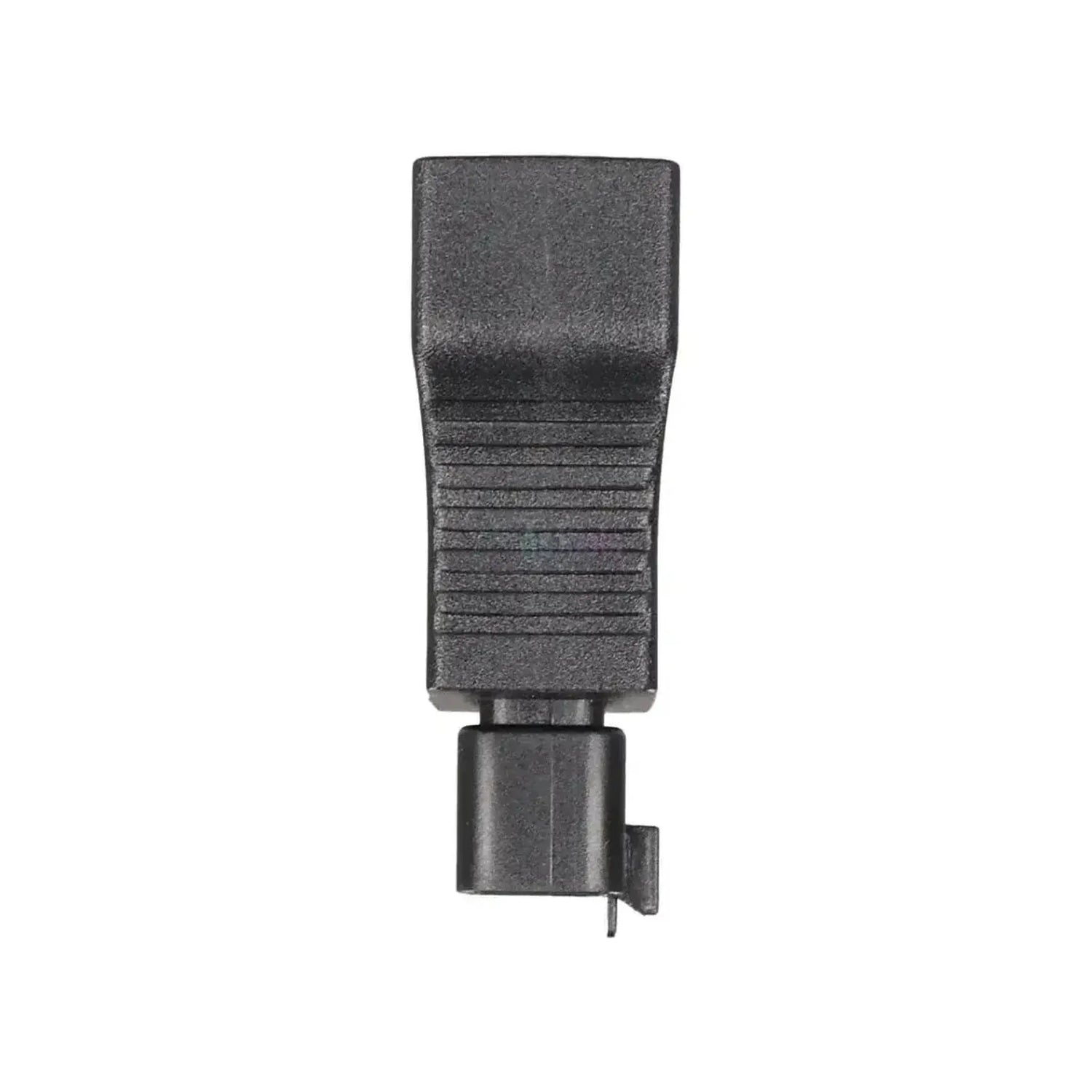

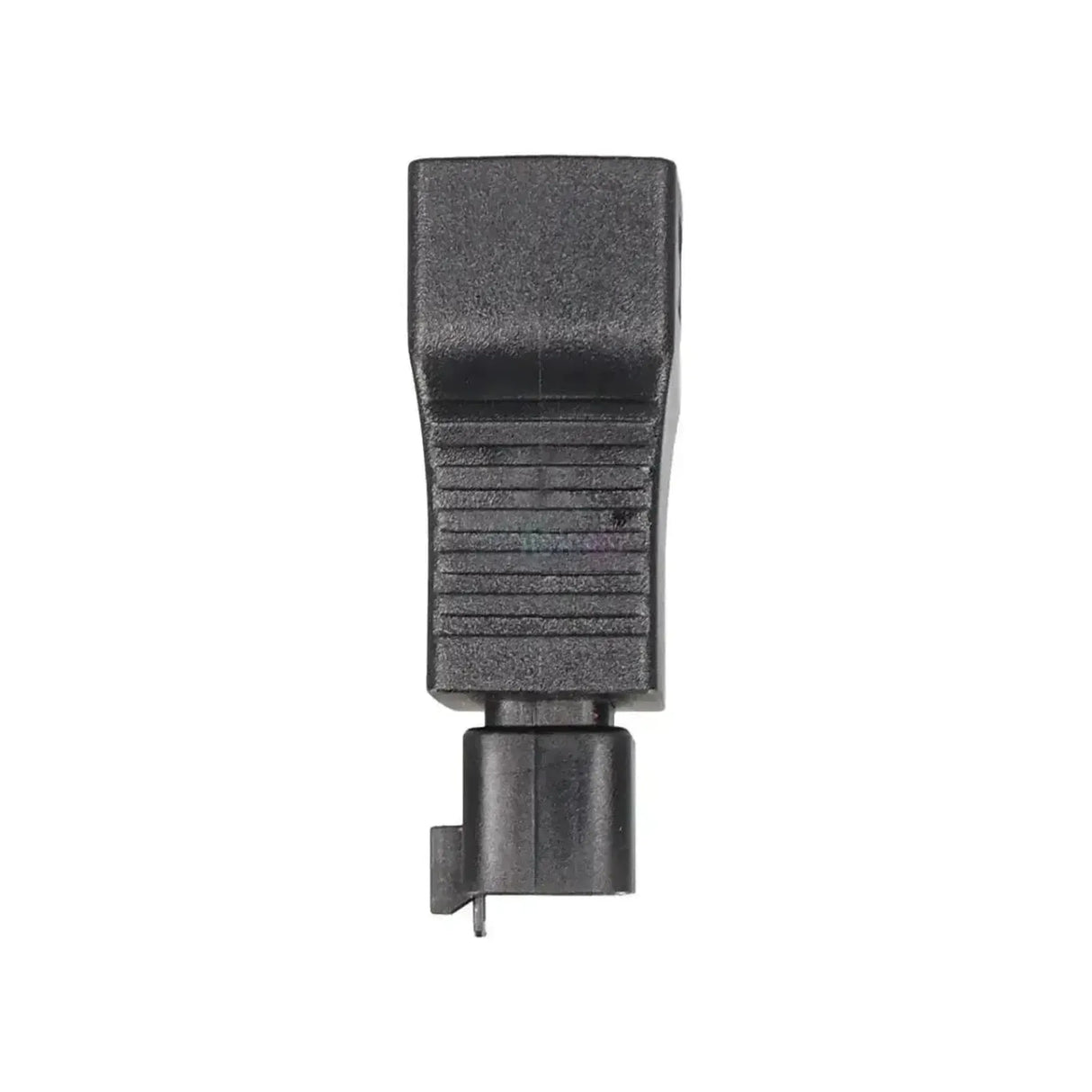

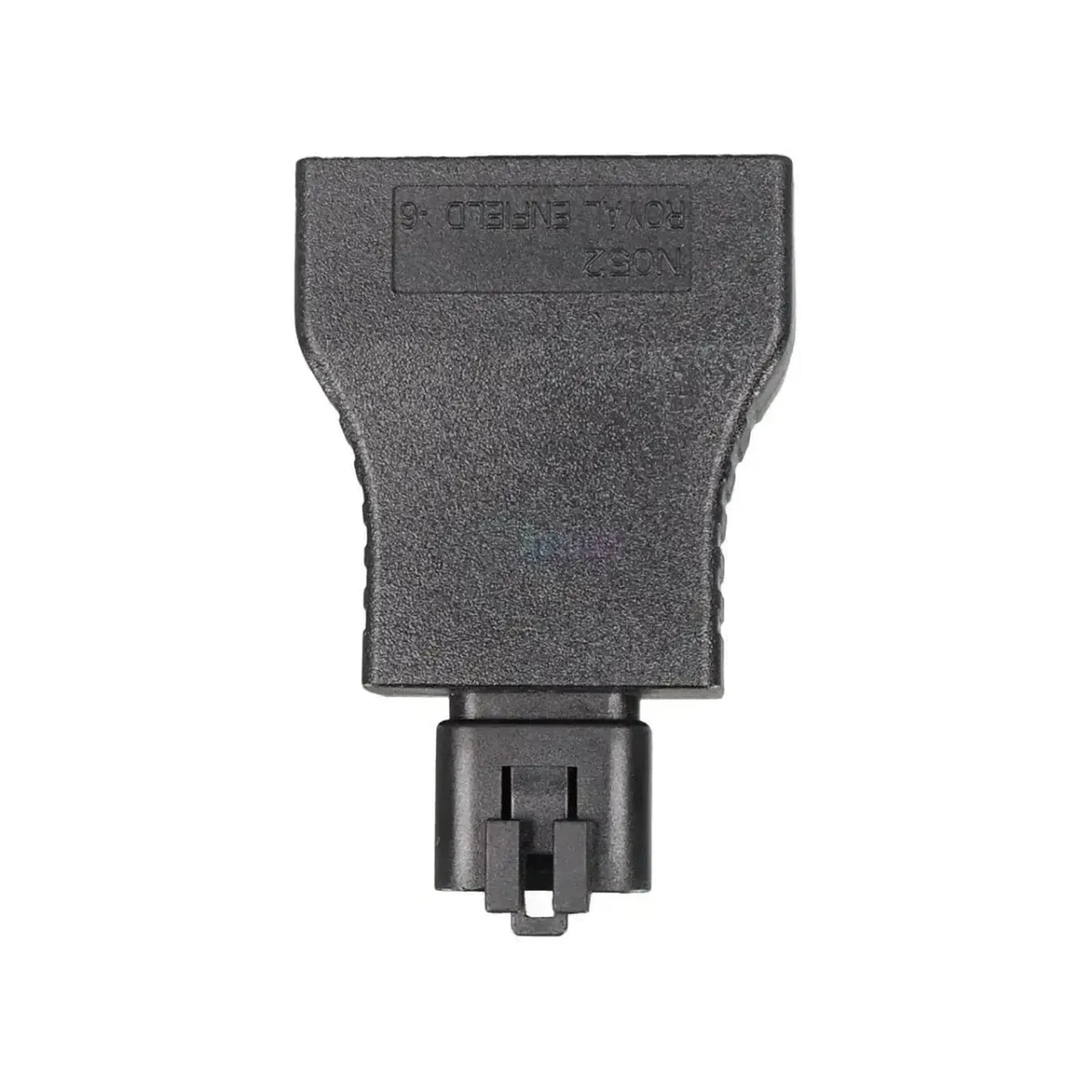

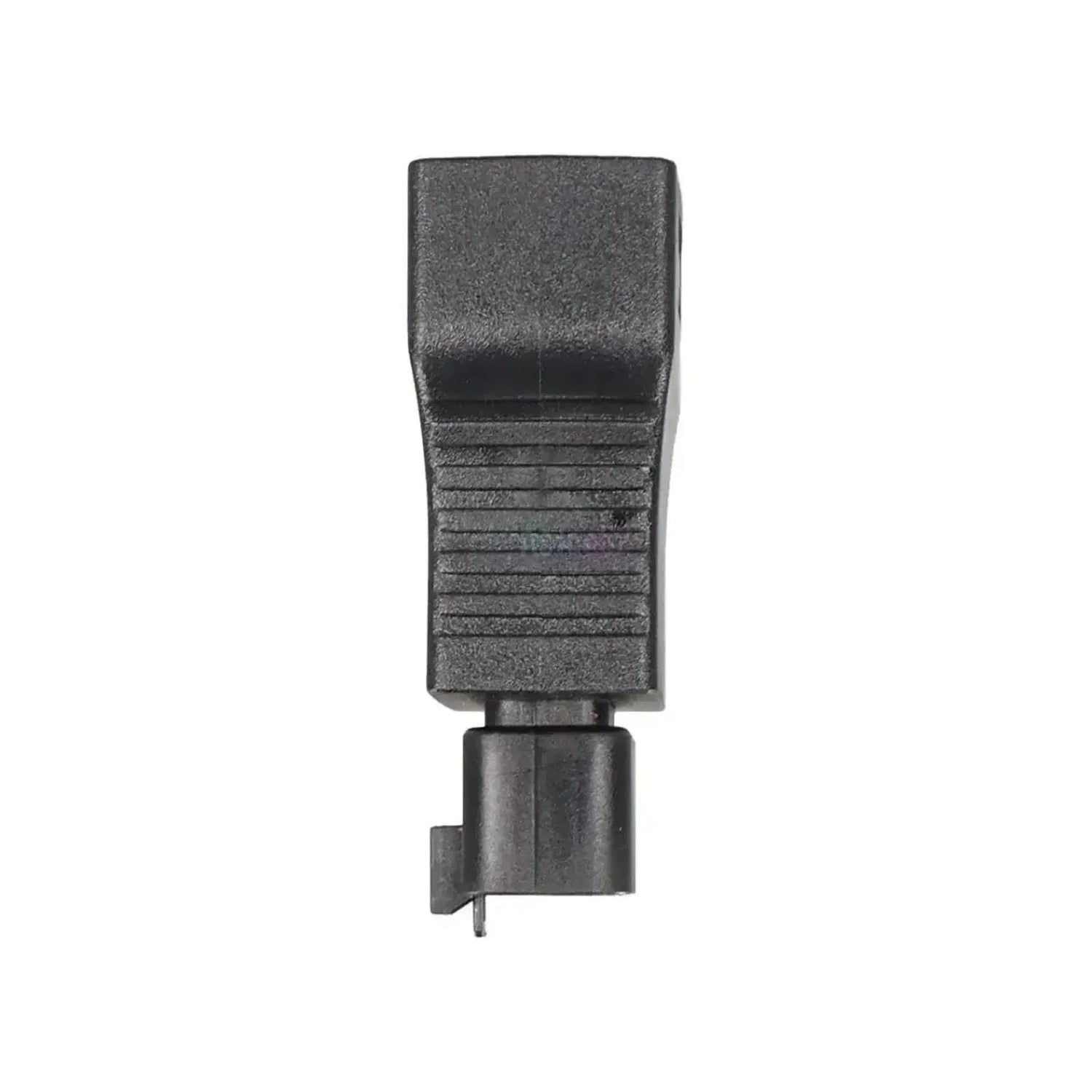

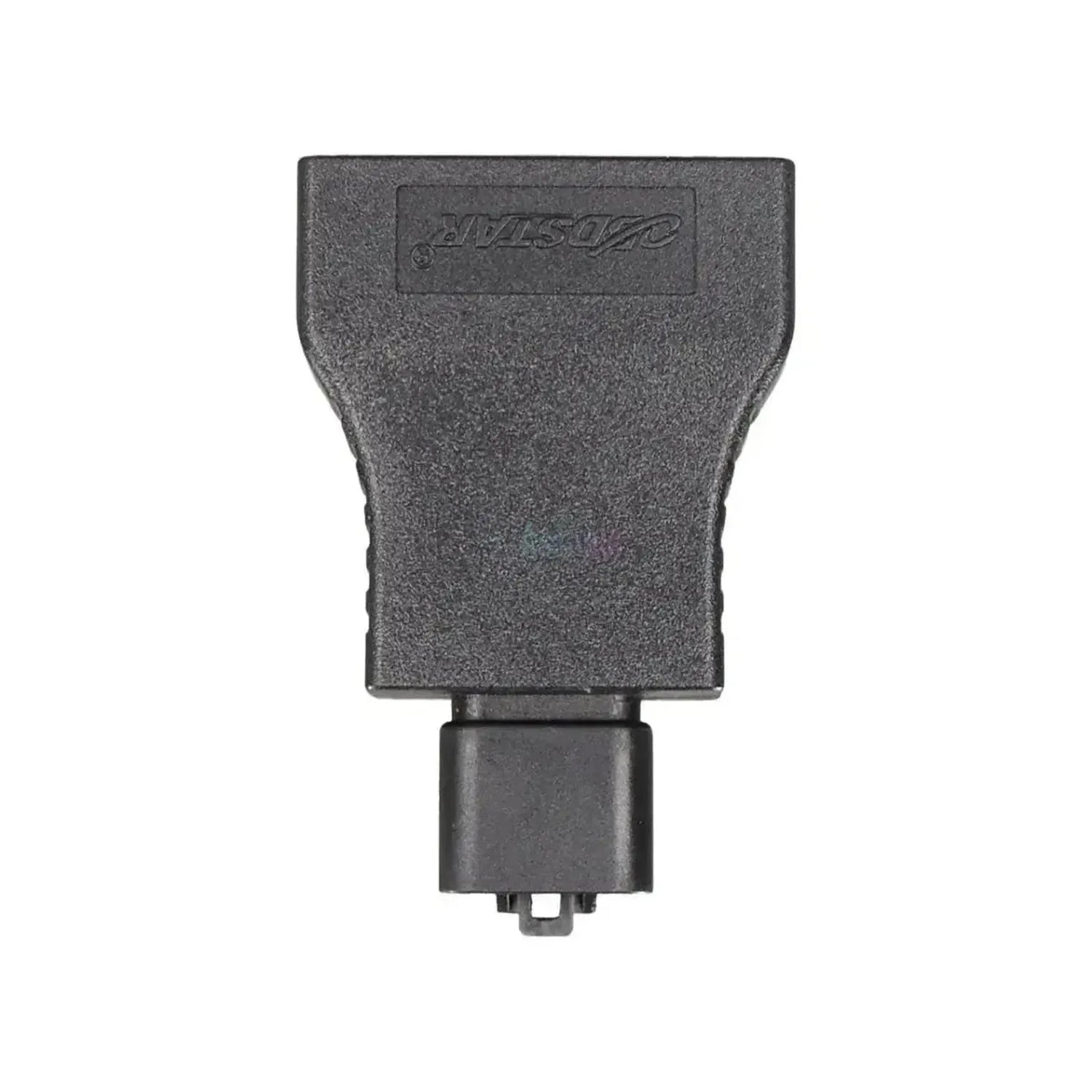

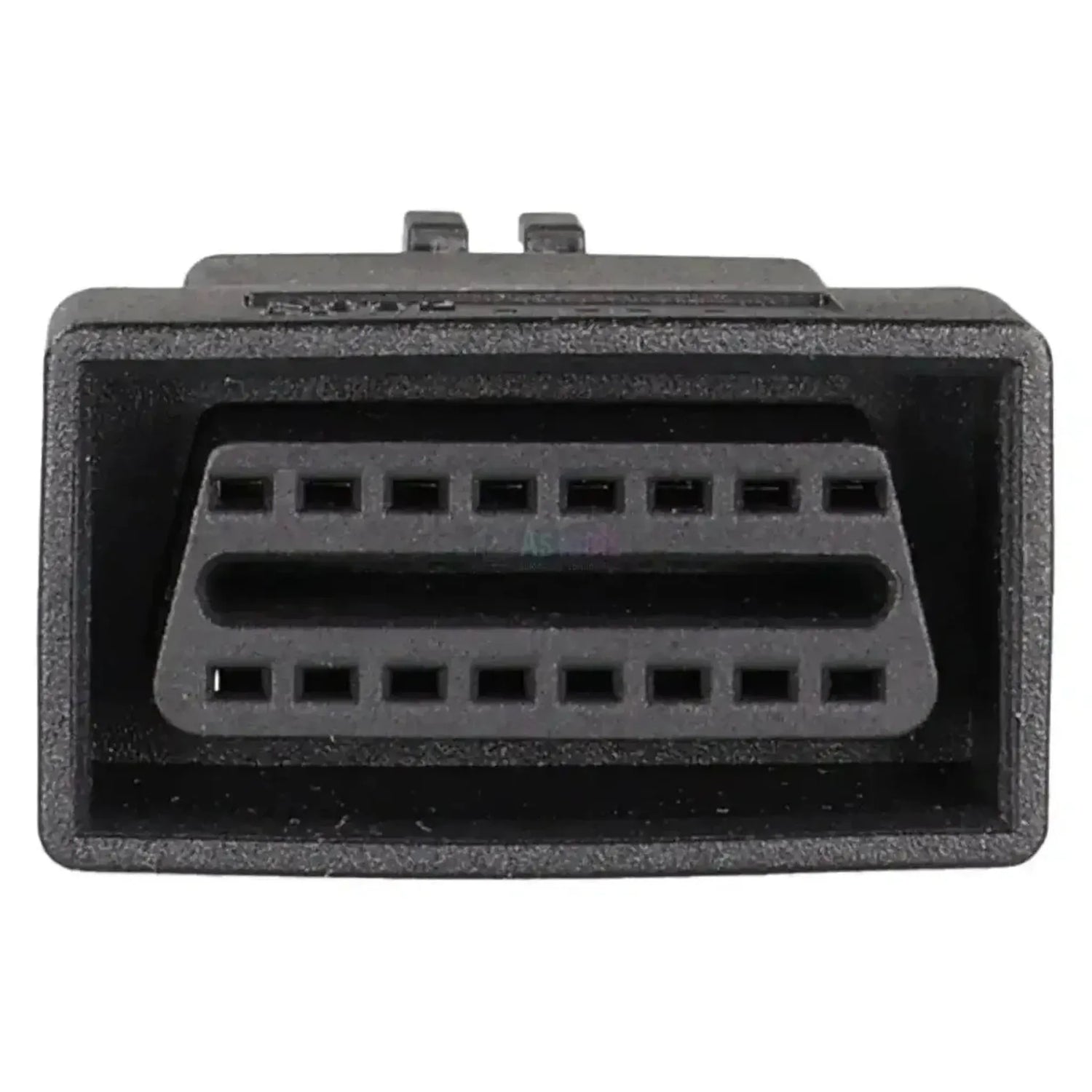

De OBDSTAR N052 verbindt de 6-pins Royal Enfield diagnosestekker aan de voertuigzijde met een 16-pins OBD2-aansluiting (J1962) aan de apparaatzijde. De 6-pins zijde gaat op de merkeigen diagnosepoort van de motorfiets, die doorgaans onder de zitting of bij het instrumentenpaneel is weggewerkt.
Royal Enfield gebruikt op zijn ingespoten modellen een eigen zespolige diagnosepoort. De adapter vertaalt de pinbezetting daarvan naar de corresponderende pinnen van de OBD2-interface, waarbij de signaaldoorvoer via de vastgelegde contactpunten in beide connectoren loopt. Modificaties aan de bedrading zijn daarvoor niet nodig. De bron benoemt geen specifiek buscommunicatieprotocol; welke diagnoseprotocollen worden gebruikt, verschilt per model.
Na aansluiting kan het OBDSTAR-toestel het voertuigsysteem benaderen voor diagnose of programmering, maar de adapter zelf ontsluit uitsluitend de aansluiting. De onderstaande modellenlijst met bouwjaren geeft aan waar de zespolige poort is bevestigd; of een handeling zoals sleutelprogrammering mogelijk is, hangt af van de software van uw eigen toestel.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
In combinatie met een OBDSTAR-toestel met motorfietsdekking ondersteunt de adapter de volgende werkzaamheden.
Regeleenheden die u bereikt
- Motormanagement: de motorregeleenheid wordt via de zespolige diagnosepoort aangesproken voor foutcodes en livedata.
- Overige regeleenheden: de bron noemt naast het motormanagement ook andere regeleenheden, zonder die afzonderlijk te specificeren.
- Immobilisersysteem: alleen bereikbaar als uw toestel de betreffende procedure voor het model ondersteunt.
Wat u kunt doen
- Foutcodes uitlezen: opgeslagen en actieve foutcodes in de motormanagement- of andere regeleenheden opvragen.
- Foutcodes wissen: codes in de gekoppelde regeleenheid verwijderen zodat de storingsindicator wordt gereset.
- Livedata weergeven: realtime sensordata en rijparameters opvragen tijdens de diagnose.
- Sleutel- en immobiliserwerk: inzetbaar bij immobiliser- of sleutelprogrammering op compatibele modellen, afhankelijk van toestel en software.
- Let op: de adapter voert zelf geen procedures uit; de aangesloten OBDSTAR-apparatuur en de ondersteunde software bepalen het resultaat.
Compatibele voertuigen en toepassingen
Bepalend is de zespolige Royal Enfield-diagnosepoort, niet het model of de cilinderinhoud. De onderstaande modellen zijn met deze poort bevestigd. Bij bereiken die tot heden doorlopen kan een recente uitvoering afwijken; controleer daarom de stekker op de motorfiets.
Royal Enfield:
- Bullet 350: (2020–heden)
- Classic 350: (2021–heden)
- Himalayan: (2016–heden)
- Hunter 350: (2022–heden)
- Interceptor 650: (2018–heden)
- Continental GT 650: (2018–heden)
- Meteor 350: (2020–heden)
- Scram 411: (2022–heden)
- Super Meteor 650: (2023–heden)
- Thunderbird 350/500: (2012–2020)
Verpakkingsinhoud
- 1x OBDSTAR (N052) | Royal Enfield 6-pins OBD – 16-pins OBD2 Adapter | Motorfiets
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | OBDSTAR |
| Artikelnummer | N052 |
| Type | Adapter |
| Toepassing | Diagnoseaansluiting op Royal Enfield-motorfietsen met merkeigen 6-pins poort |
| Aansluiting voertuigzijde | Royal Enfield 6-pins OBD |
| Aansluiting apparaatzijde | 16-pins OBD2 |
| Regeleenheden | Motormanagement en overige regeleenheden; immobiliser afhankelijk van toestelondersteuning |
| Segment | Motorfiets |
| Ondersteunde merken | Royal Enfield |
| Modelbereik | 2012–heden, per model verschillend (zie modellenlijst) |
| Nodig om te gebruiken | OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster |
| Aanvullend nodig | Standaard 16-pins OBD2-kabel van het OBDSTAR-toestel |
| Gewicht | 0,05 kg |
