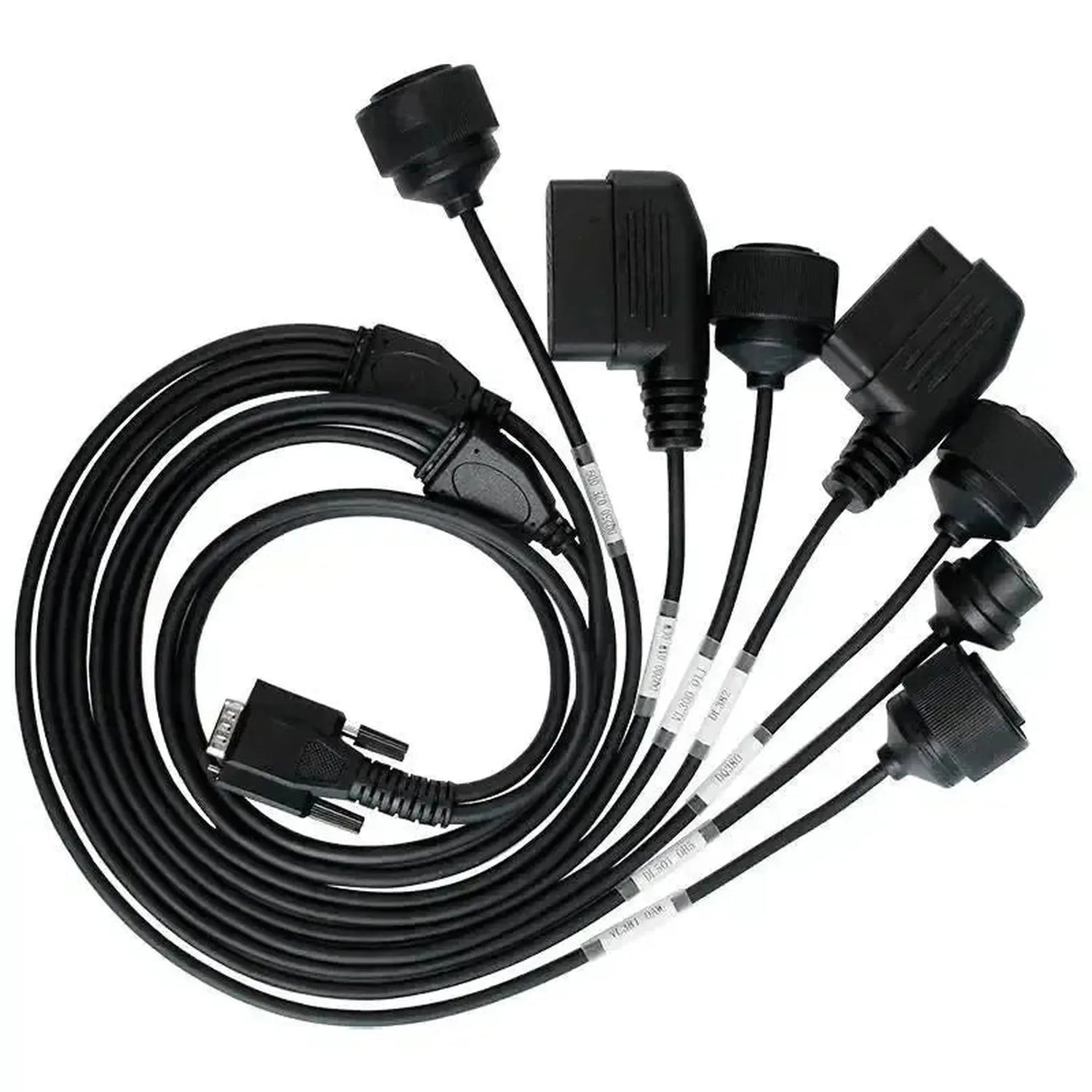

De OBDSTAR VAG (7in1 TCM) verloopkabel is een kabelset bestaande uit zes afzonderlijke verloopkabels (TCM-001A t/m TCM-006) waarmee rechtstreeks verbinding wordt gemaakt met de transmissiebesturingseenheid (TCM) in Volkswagen-voertuigen. De set omvat aansluitingen voor de versnellingsbakregelmodules DQ200, DQ250, DL501, Di382, DQ380/DQ381/DQ500 en VL381, elk voorzien van een specifieke stekker die past op de TCM-connector van de desbetreffende versnellingsbak. De kabels zijn compatibel met TEMIC- en BOSCH-regelmodules binnen het VW-platform.

Elke kabel in de set verbindt de TCM-connector op de versnellingsbak via een 16-polige OBD2-stekker (J1962) met OBDSTAR uitleesapparaten of programmeurs, zodat directe communicatie met het transmissiebesturingsmodule mogelijk is buiten het voertuignetwerk om. Deze werkwijze, ook wel bench-verbinding of directe TCM-koppeling genoemd, maakt het mogelijk om het module te benaderen zonder dat het voertuig van stroom voorzien hoeft te zijn via het OBD2-poort in de cabine. De signaaloverdracht verloopt via de originele pinbezetting van de betreffende TCM-behuizing, waardoor gegevens direct uitgelezen of geschreven kunnen worden op het niveau van het transmissiebesturingsmodule.

PLUSPUNTEN

✔ De set dekt zes verschillende TCM-aansluitingen voor de meest voorkomende VW-automaat- en DSG-versnellingsbakken in één pakket.
✔ Directe verbinding via de TCM-connector op de versnellingsbak maakt diagnose en programmering mogelijk zonder afhankelijkheid van het voertuignetwerk.
✔ Compatibel met zowel TEMIC- als BOSCH-regelmodules, waardoor meerdere TCM-typen binnen het VW-platform bediend kunnen worden.

AANDACHTSPUNTEN

✕ De verloopkabels zijn uitsluitend compatibel met OBDSTAR uitleesapparaten of programmeurs en werken niet met diagnoseapparatuur van andere merken.
✕ De set is specifiek ontwikkeld voor Volkswagen-versnellingsbakken; andere merken of platforms worden niet ondersteund.
✕ De CONTINENTAL-regelmodules worden alleen ondersteund via de TCM-KIT 1 bundel en zijn niet in de losse kabels TCM-001A t/m TCM-006 opgenomen.

Toepassingen en functionaliteiten

De verloopkabelset ondersteunt de volgende functies op het niveau van de transmissiebesturingseenheid via directe TCM-verbinding met compatibele OBDSTAR-apparatuur.

  • TCM uitlezen: De software- en kalibratiegegevens van het transmissiebesturingsmodule worden via de directe TCM-connector uitgelezen naar het aangesloten OBDSTAR-apparaat.
  • TCM programmeren: Gewijzigde of vervangende softwaredata wordt teruggeschreven naar de TCM, waarbij de pinbezetting van de specifieke versnellingsbakconnector gebruikt wordt voor foutloze overdracht.

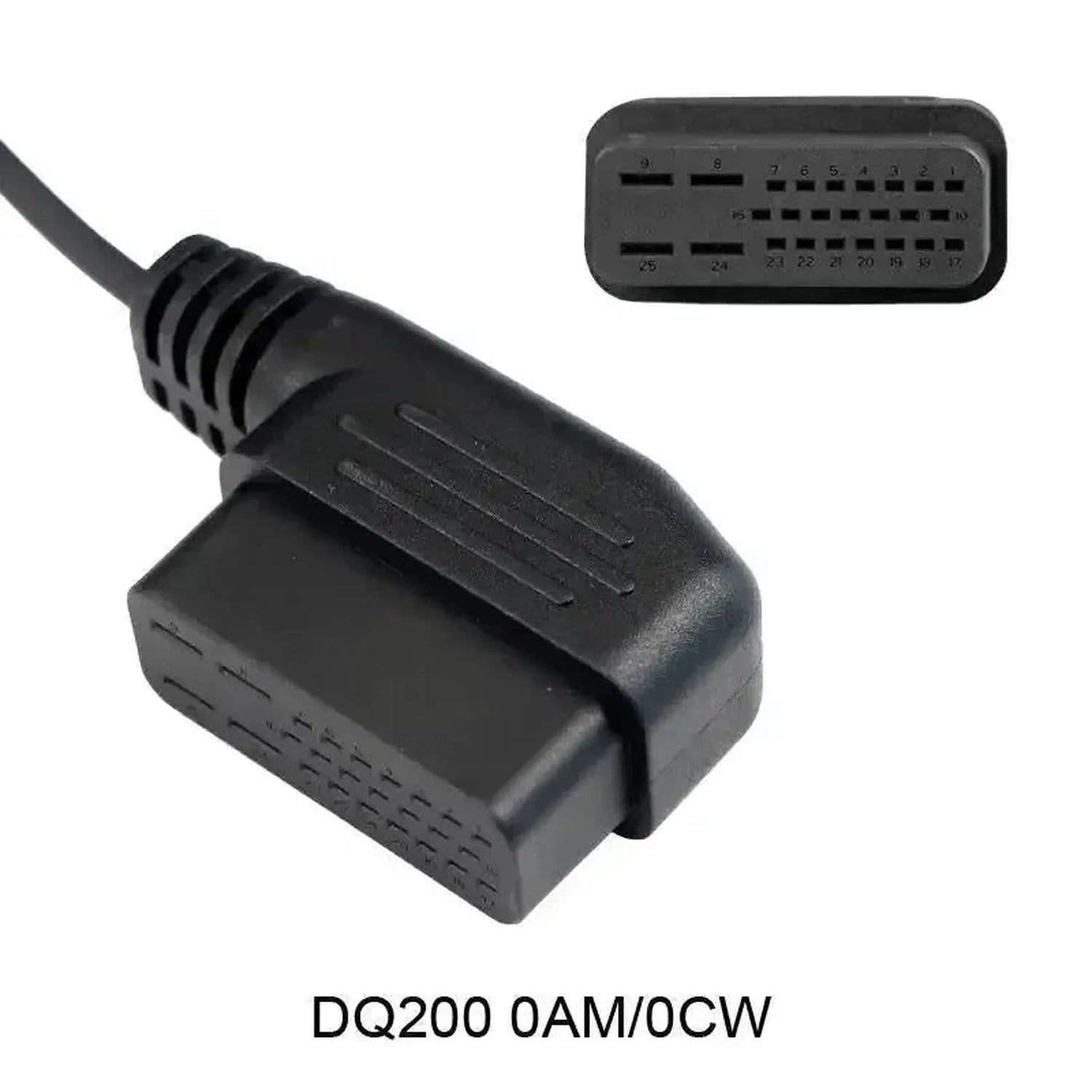

  • Bench-verbinding DQ200 (0AM/0CW): Via kabel TCM-001A wordt de TEMIC-regelmodule van de DQ200 droogkoppeling DSG direct verbonden voor uitlezen en schrijven.

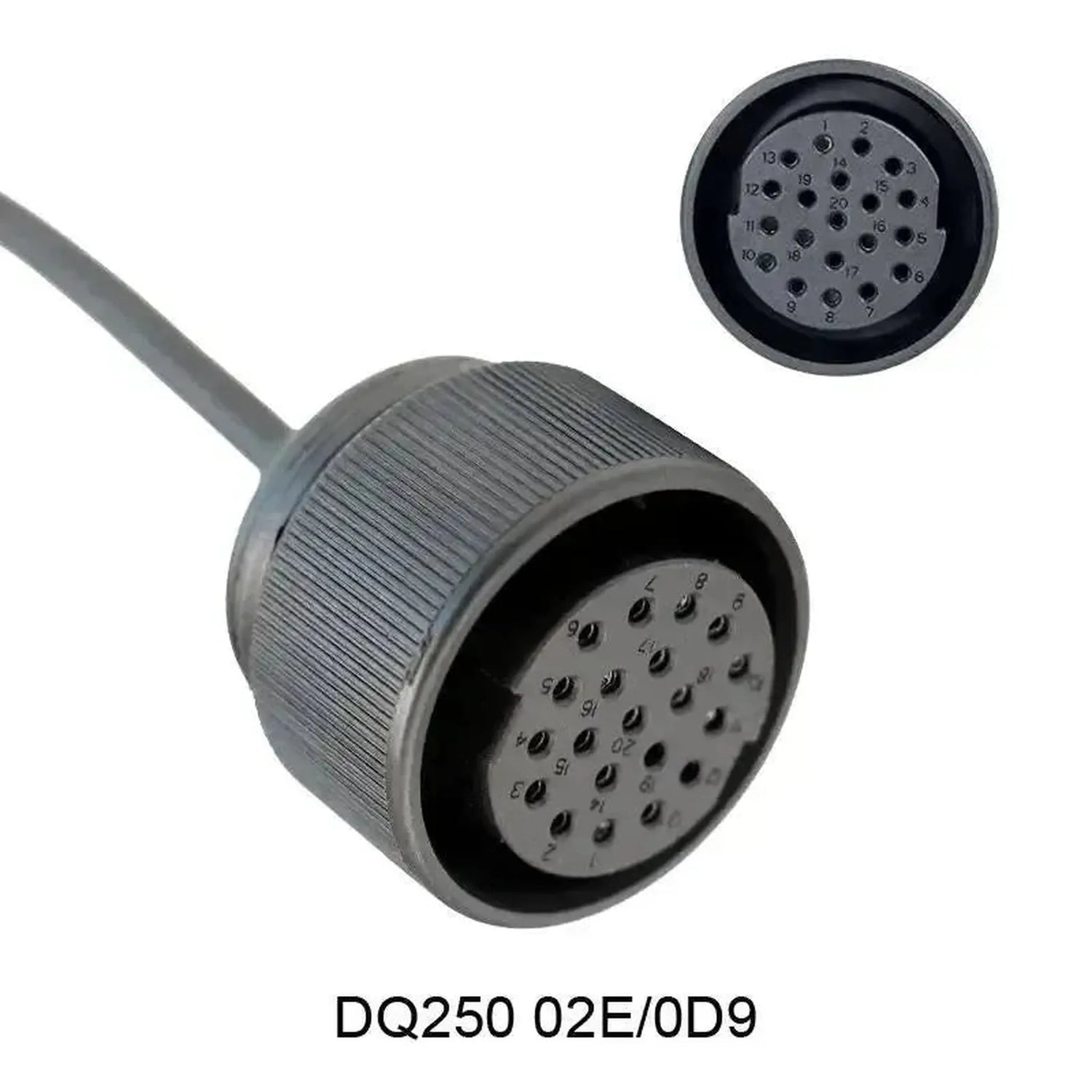

  • Bench-verbinding DQ250 (02E/0D9/CXX): Kabel TCM-002A maakt directe toegang tot de TEMIC-TCM van de DQ250 natkoppeling DSG mogelijk.

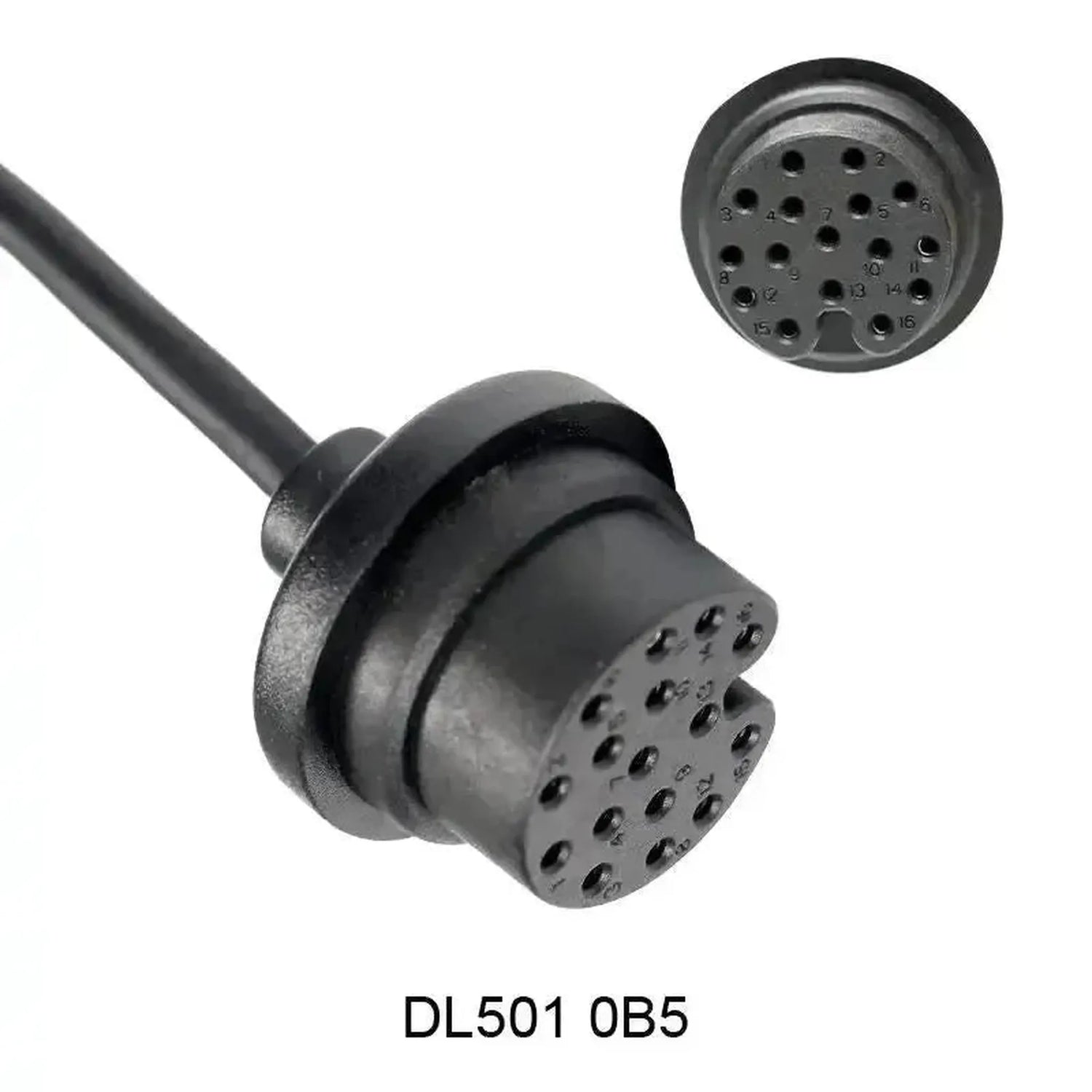

  • Bench-verbinding DL501 (0B5): Via kabel TCM-003 wordt de TEMIC-besturingseenheid van de DL501 zeventraps automaat rechtstreeks benaderd.

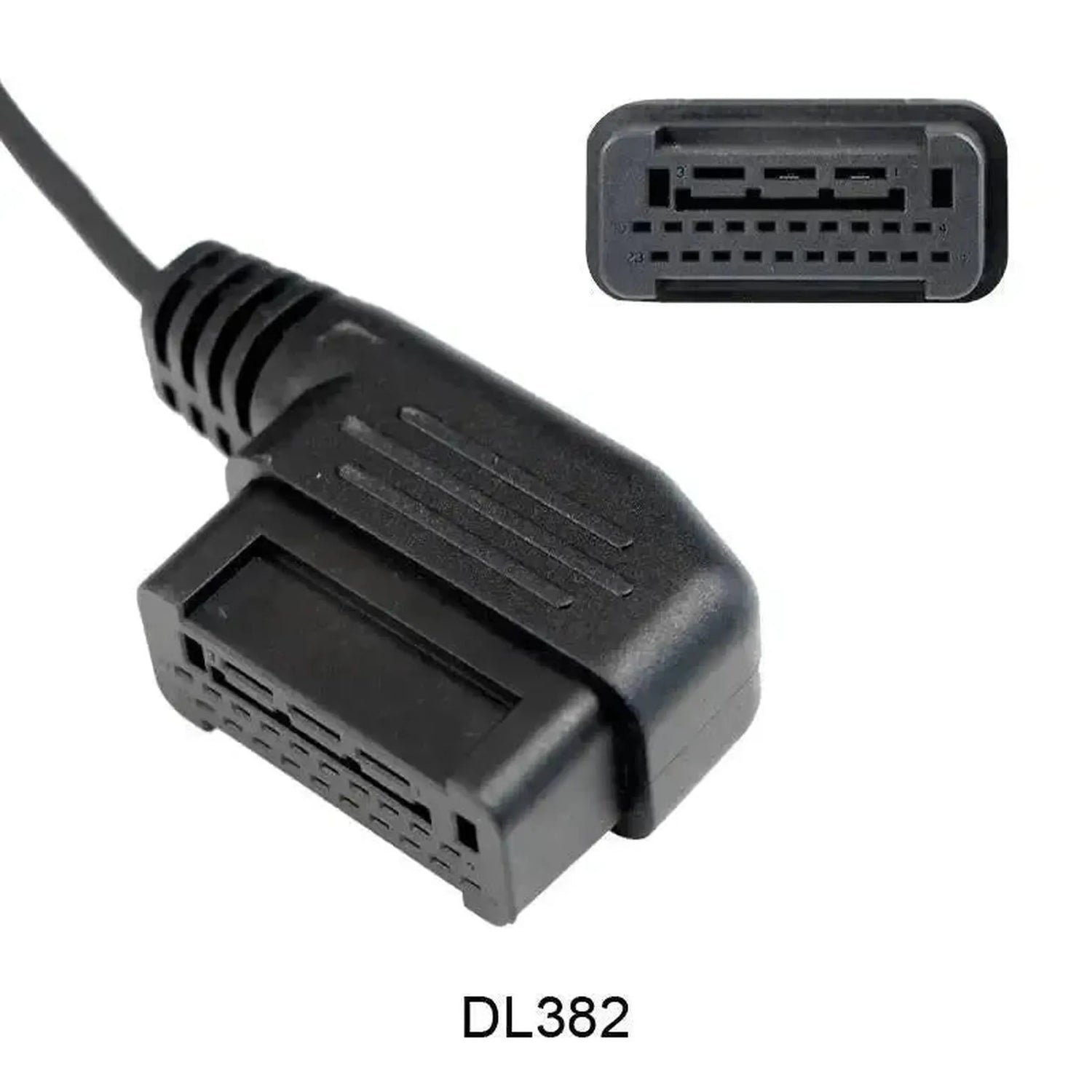

  • Bench-verbinding Di382: Kabel TCM-004 verbindt de TEMIC-regelmodule van de Di382 versnellingsbak met het OBDSTAR-apparaat.
  • Bench-verbinding DQ380/DQ381/DQ500 (0DE): Via kabel TCM-005 wordt de BOSCH-TCM van de grotere DSG-varianten voor zwaardere voertuigen direct verbonden.

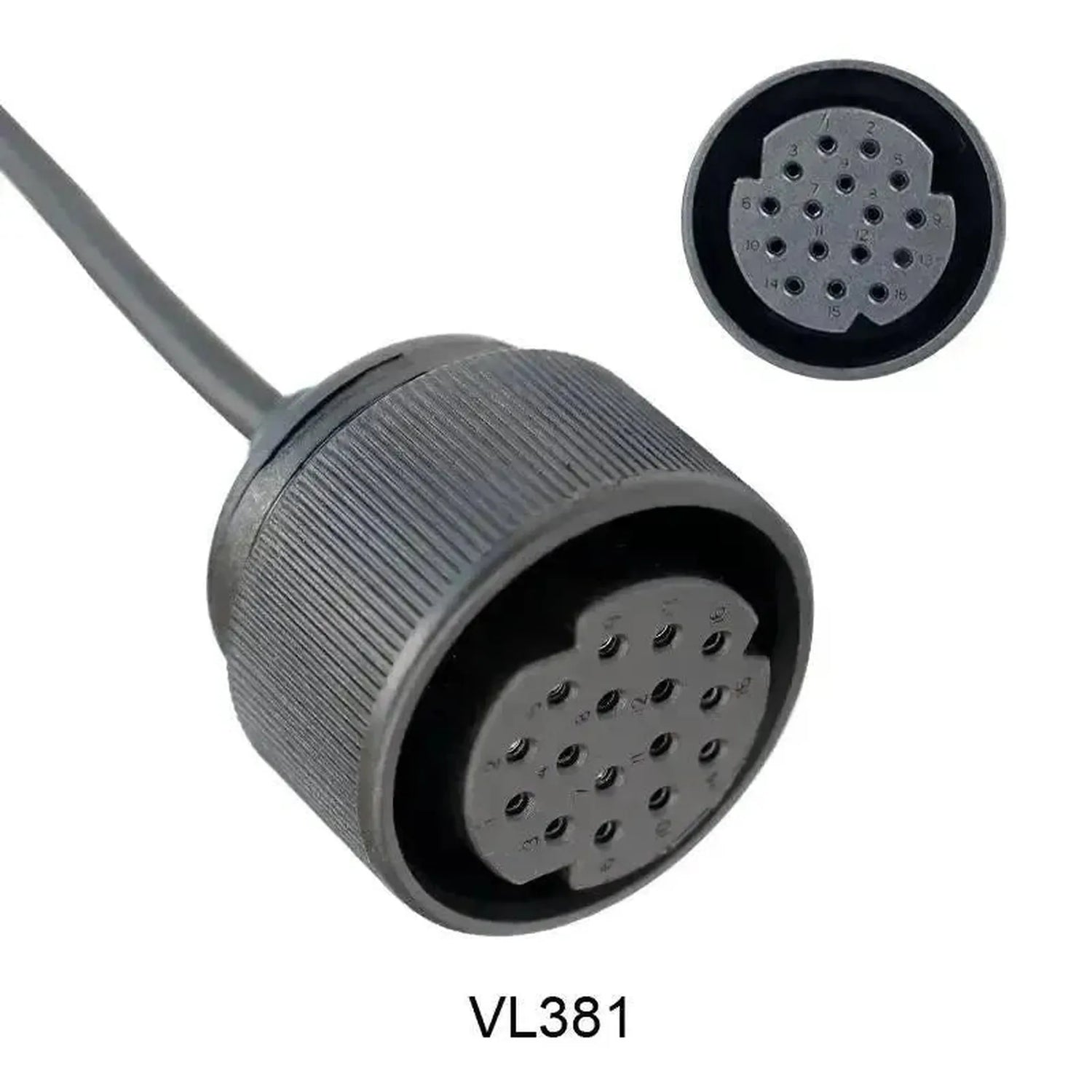

  • Bench-verbinding VL381 (0AW): Kabel TCM-006 sluit de TEMIC-regelmodule van de VL381 automaat aan op de OBDSTAR-programmeur.

Compatibele voertuigen en toepassingen

De onderstaande versnellingsbakken en bijbehorende voertuigen worden ondersteund door de verloopkabelset. Compatibiliteit is vastgesteld op basis van het versnellingsbaktype en de bijbehorende TCM-connector.

Volkswagen:

  • DQ200 (0AM/0CW) — DSG 7-traps droogkoppeling: Van toepassing op modellen met deze versnellingsbak zoals Golf, Polo, A3 en vergelijkbare platforms
  • DQ250 (02E/0D9/CXX) — DSG 6-traps natkoppeling: Van toepassing op modellen met deze versnellingsbak zoals Golf GTI, Tiguan en vergelijkbare platforms
  • DL501 (0B5) — S tronic 7-traps: Van toepassing op Audi-modellen met längseinbau aandrijflijn zoals A4, A5 en Q5
  • Di382 — DSG automaat: Van toepassing op VW-modellen uitgerust met de Di382 transmissie
  • DQ380/DQ381/DQ500 (0DE) — DSG 7-traps natkoppeling (hoog koppel): Van toepassing op modellen zoals Tiguan, Touareg, Transporter en vergelijkbare zwaardere platforms
  • VL381 (0AW) — 8-traps automaat: Van toepassing op VW-modellen uitgerust met de VL381 transmissie
💡
Goed om te weten: De TCM-connector bevindt zich direct op de versnellingsbak. Voor bench-verbinding dient de versnellingsbak losgemaakt te zijn van het voertuig of de connector bereikbaar te zijn voor directe aansluiting.

Verpakkingsinhoud

  • 1x OBDSTAR VAG (7in1 TCM) Verloopkabel | Auto
