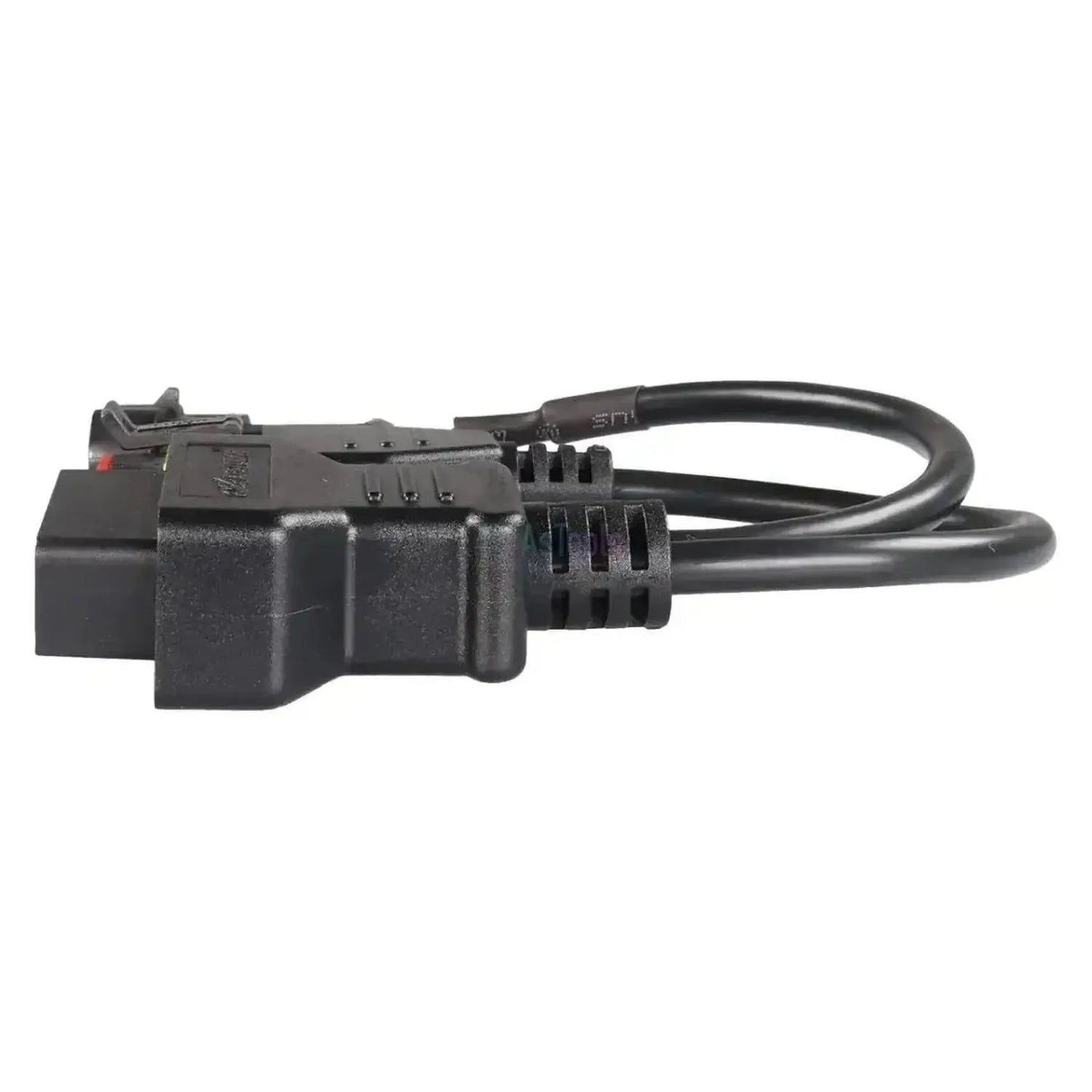

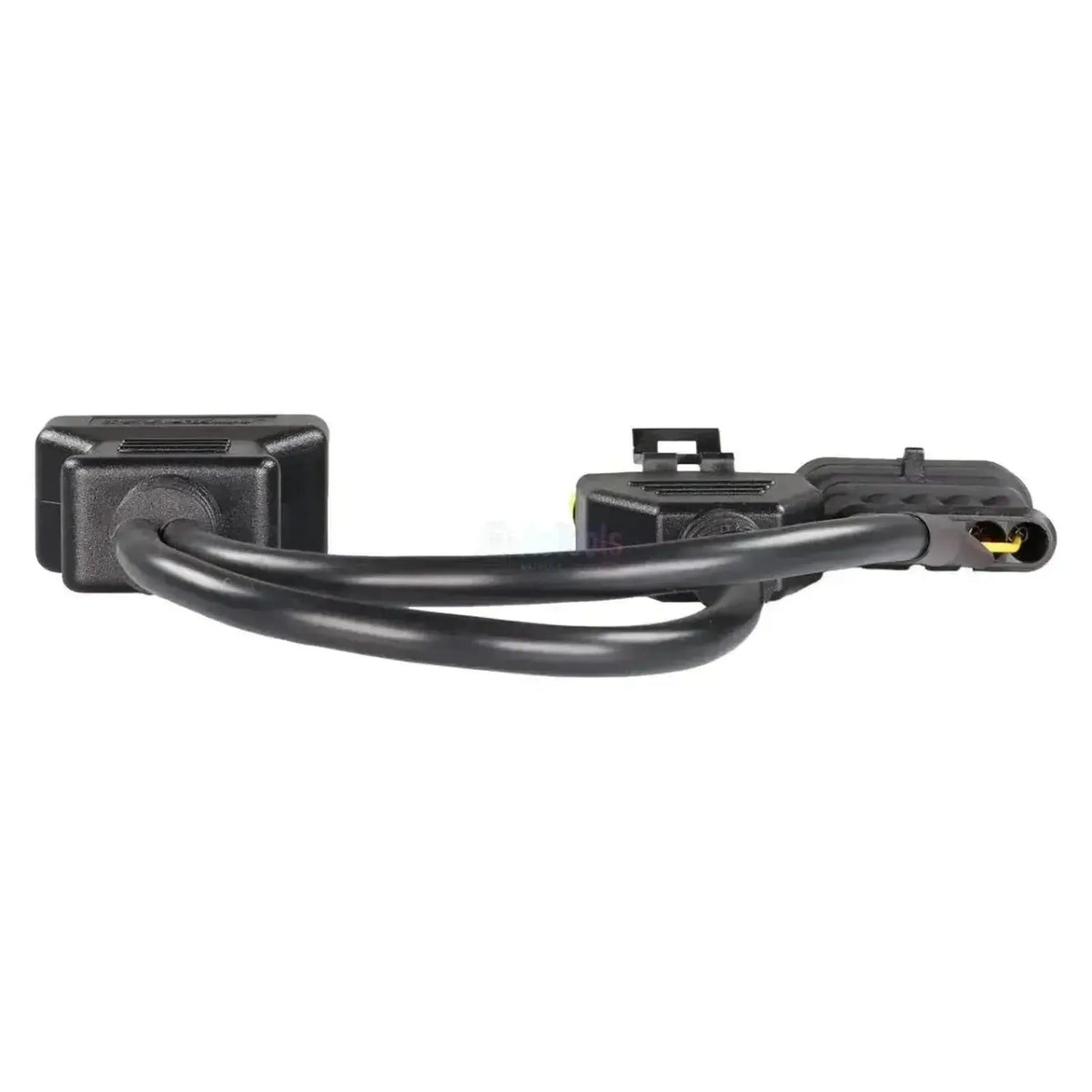

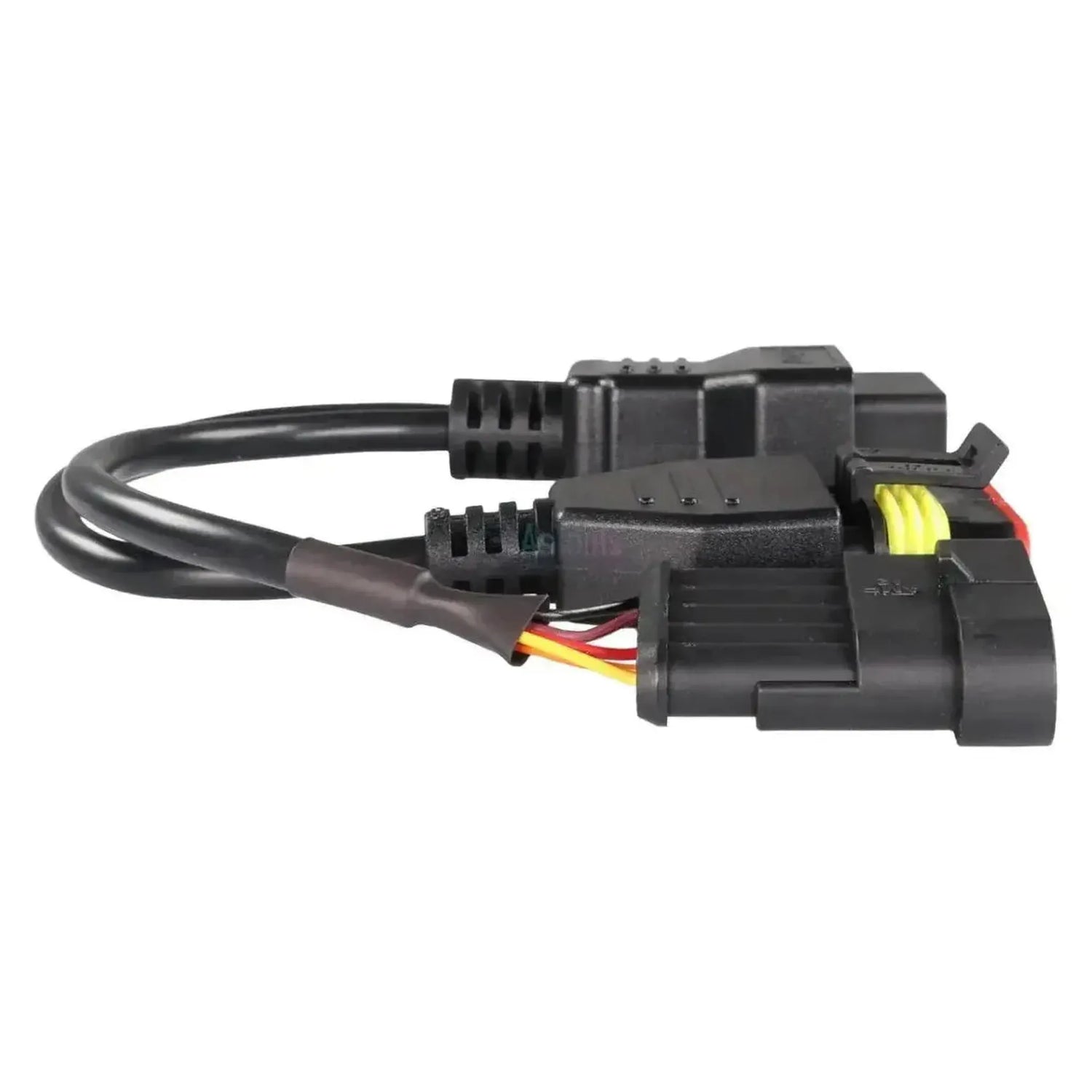

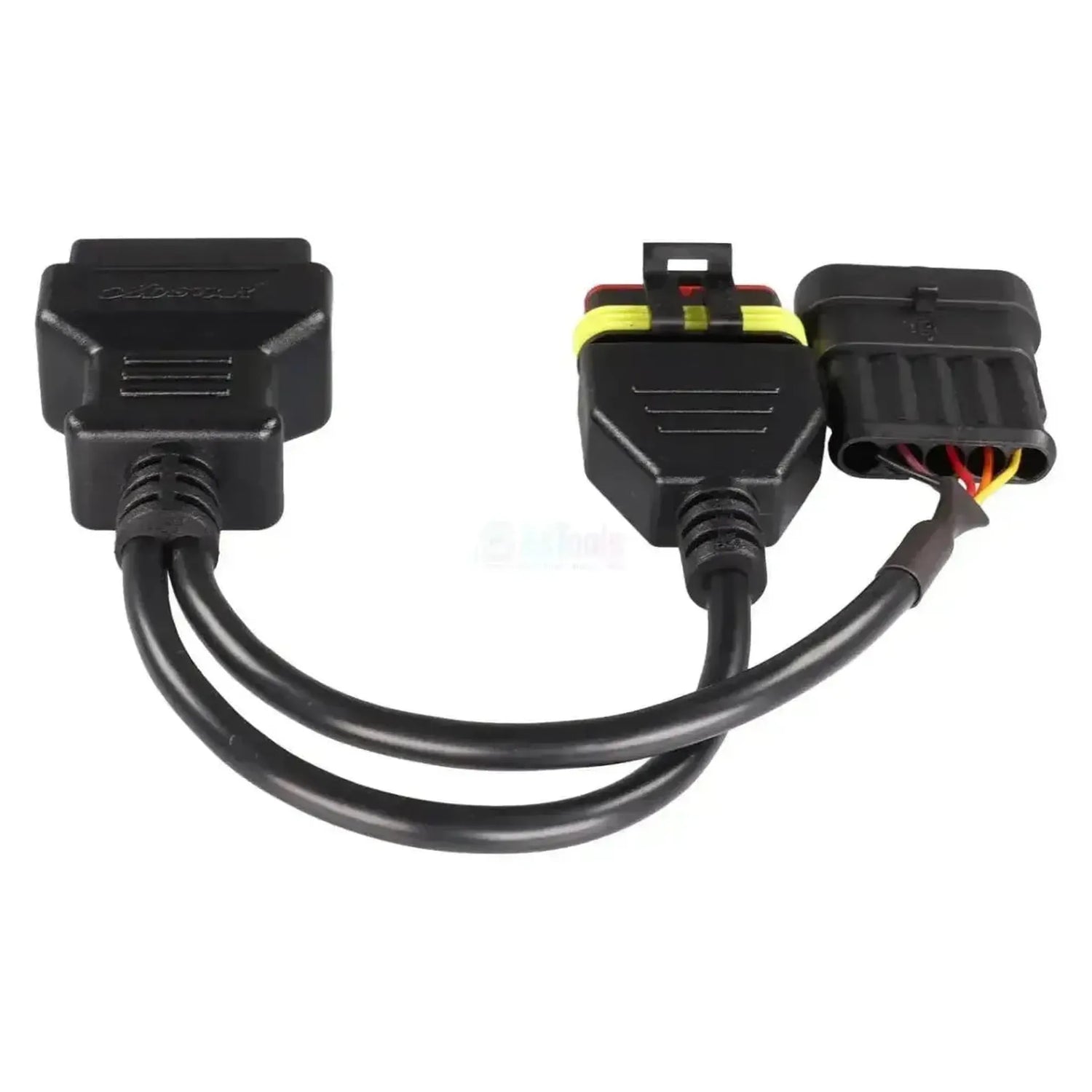

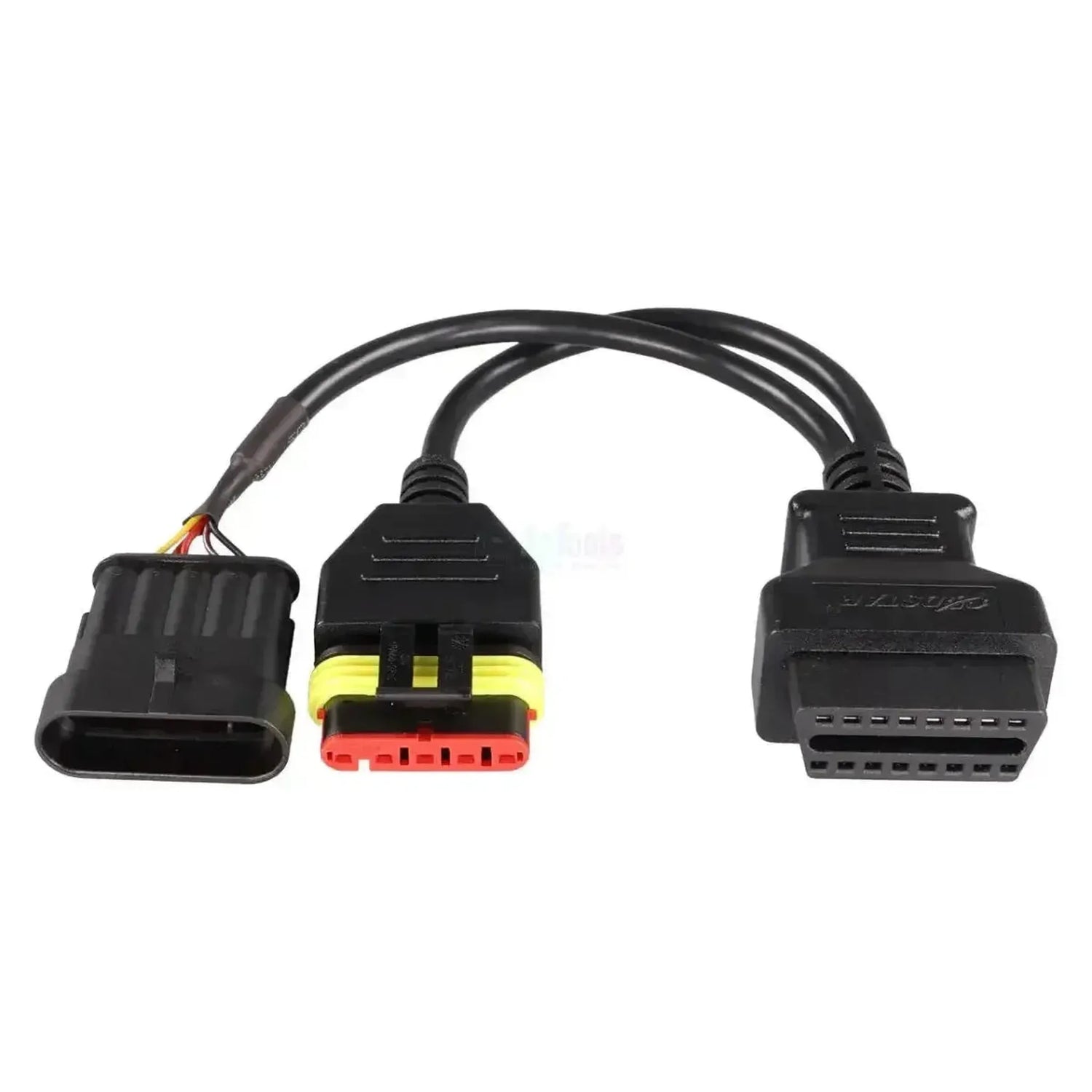

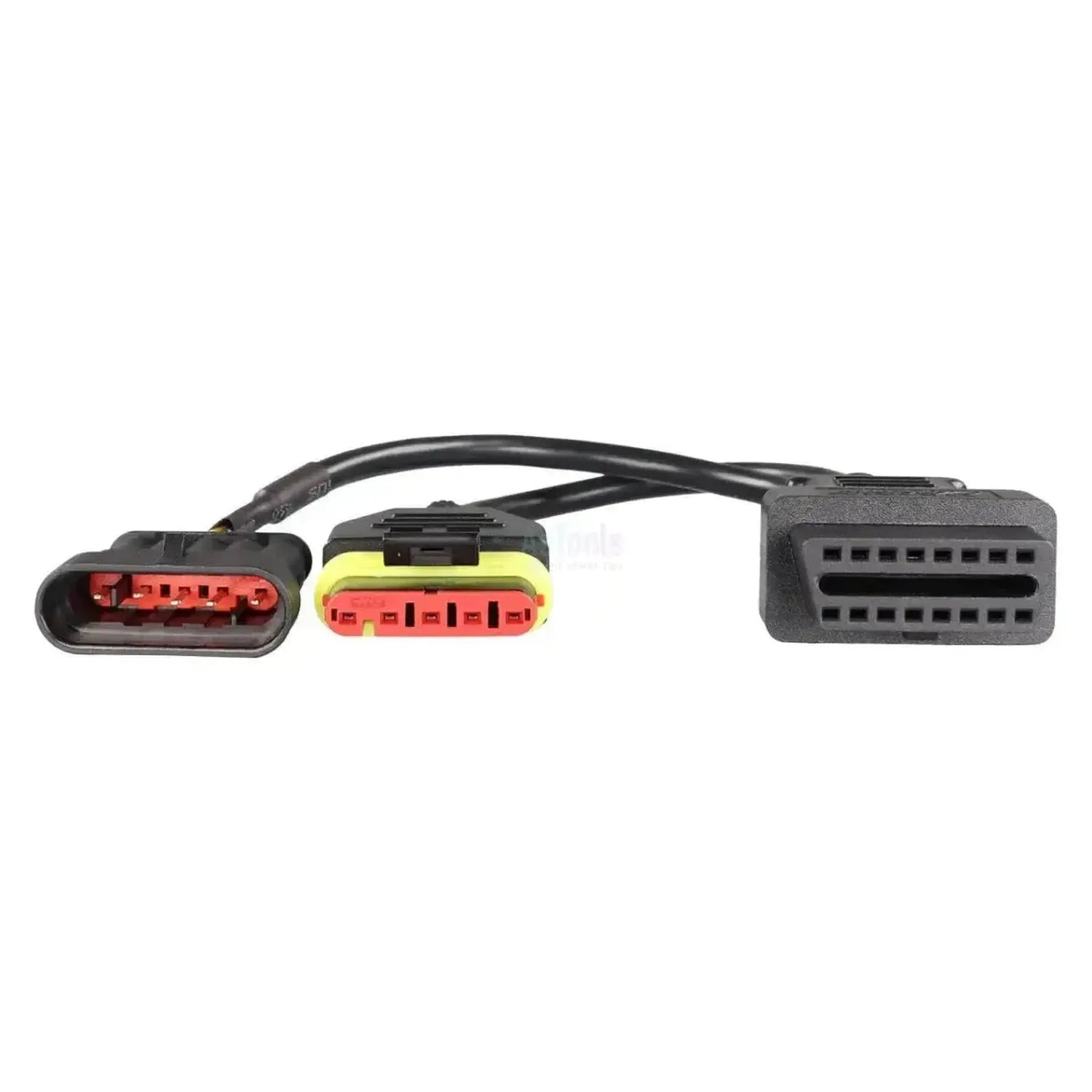

De OBDSTAR M047 is een verloopkabel die de merkspecifieke 5+5-pins OBD-diagnosestekker van Vespa- en Moto Guzzi-motorfietsen omzet naar een standaard 16-pins OBD2-aansluiting (J1962). De kabel is ontwikkeld voor gebruik met OBDSTAR uitleesapparaten of programmeurs en maakt het mogelijk om voertuigspecifieke diagnosepoorten te verbinden met OBDSTAR-diagnosesystemen die een OBD2-interface verwachten. De kabel beschikt aan één zijde over twee aparte connectors: een 5-pins Vespa-stekker en een 5-pins Moto Guzzi-stekker, die via een splitsing samenkomen op één gemeenschappelijke OBD2-connector.
De verloopkabel past het propriëtaire pinout-schema van Vespa en Moto Guzzi aan naar de standaard J1962-poortindeling die OBDSTAR-apparatuur verwacht. Via de OBD2-connector worden de relevante signaallijnen — waaronder de K-line voor seriële communicatie — doorgegeven aan het aangesloten diagnosesysteem. Door de gesplitste kabelopbouw met twee afzonderlijke voertuigconnectors kan de monteur afhankelijk van het te diagnosticeren voertuigmerk de juiste stekker selecteren zonder van kabel te wisselen. De kabel voert geen actieve signaalconversie uit; de pinmapping is passief hardwarematig vastgelegd in de bedrading.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De M047 verloopkabel ondersteunt de volgende diagnosetoepassingen via OBDSTAR-apparatuur op Vespa- en Moto Guzzi-motorfietsen.
- Foutcodes lezen en wissen: Via de K-line verbinding worden opgeslagen storingscodes uit het voertuiggeheugen uitgelezen en kunnen deze na diagnose worden gewist.
- Livedata uitlezen: Sensorwaarden en rijparameters worden in realtime uitgelezen via de diagnosekabel voor analyse van het rijgedrag en systeemstatus.
- Sleutelcodering en immo-functies: Bij compatibele OBDSTAR-programmeurs biedt de kabel toegang tot het immobilisersysteem voor het coderen van sleutels en transponders.
- Systeemidentificatie: Het diagnosesysteem kan via de kabelverbinding voertuig- en systeeminformatie ophalen, zoals ECU-versie en voertuigidentificatiegegevens.
Compatibele voertuigen en toepassingen
De onderstaande voertuigen zijn compatibel met de OBDSTAR M047 verloopkabel via de 5+5-pins OBD-diagnoseaansluiting. Alleen voertuigen met dit connectortype worden ondersteund.
Moto Guzzi:
- Breva 750: (2003–2009)
- Breva 850: (2006–2012)
- Breva 1100: (2005–2012)
- Griso 850: (2006–2012)
- Griso 1100: (2005–2008)
- Norge 1200: (2006–2010)
- Stelvio 1200: (2008–2015)
Vespa:
- GTS 125: (2006–heden)
- GTS 250: (2005–2012)
- GTS 300: (2008–heden)
- GTV 250: (2006–2012)
- GTV 300: (2010–heden)
- LX 125: (2005–heden)
- LX 150: (2005–heden)
- S 125: (2007–heden)
- S 150: (2007–heden)
Verpakkingsinhoud
- 1x OBDSTAR (M047) | Vespa/Moto Guzzi 5+5-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets
