GoDiag | ECU GPT Boot Adapter

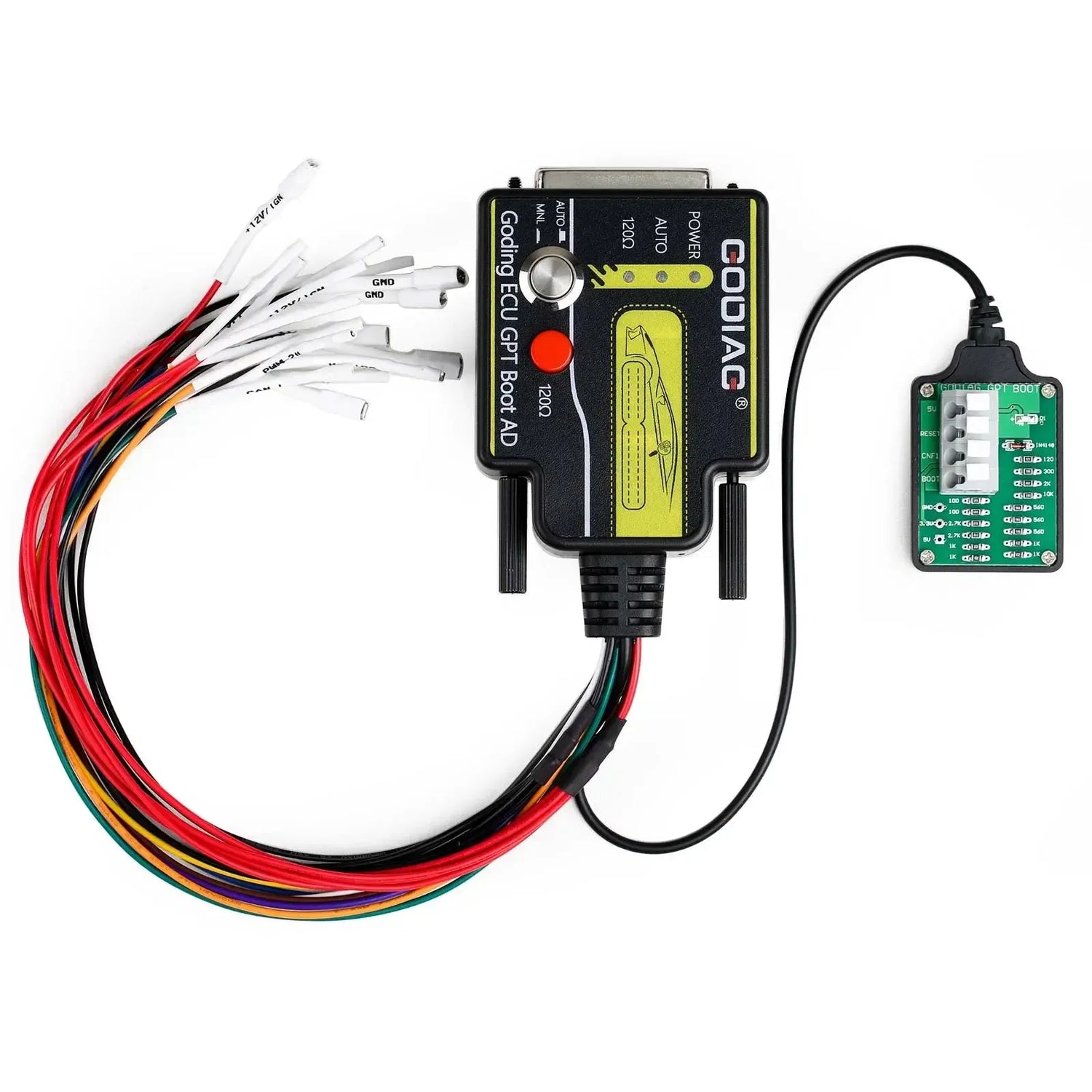

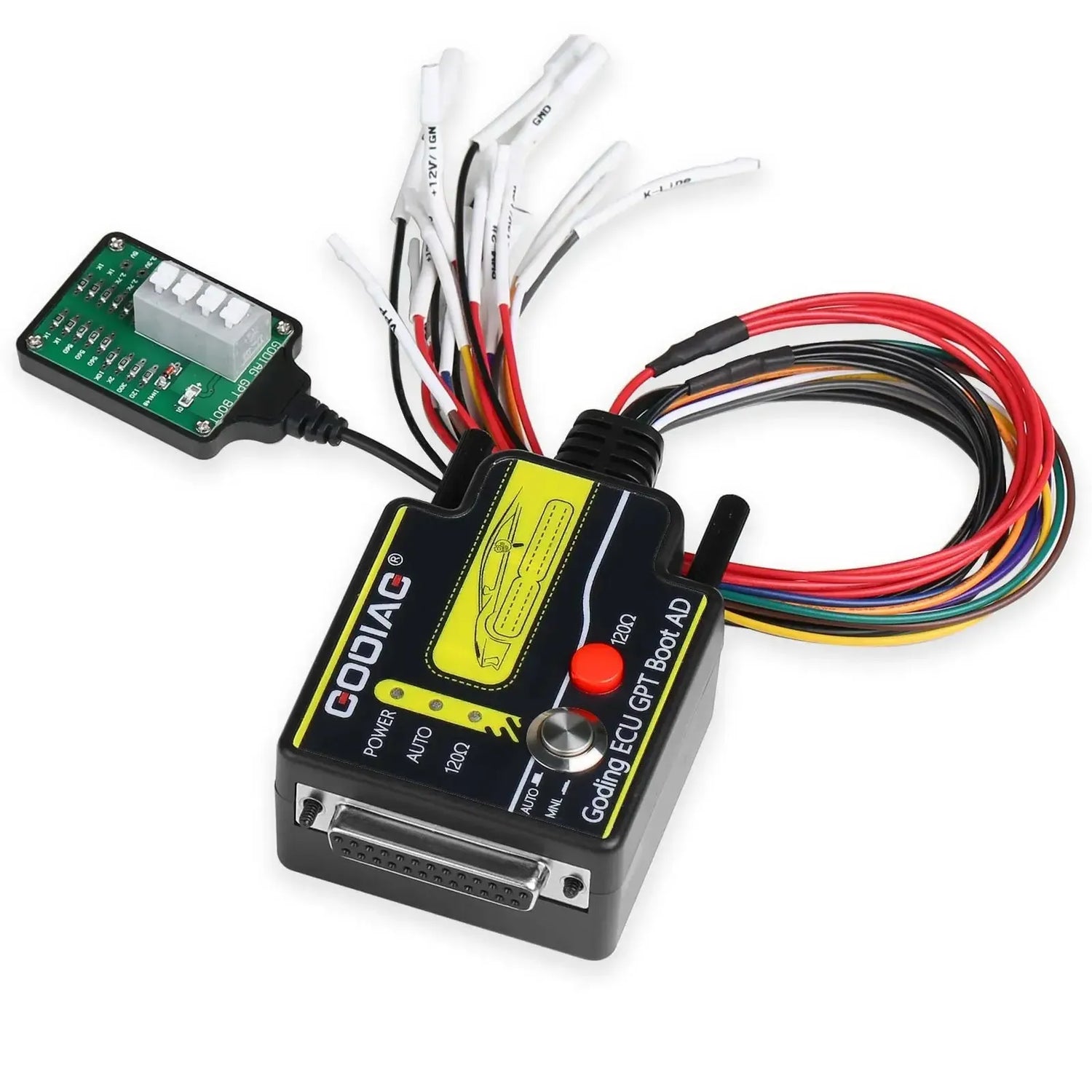

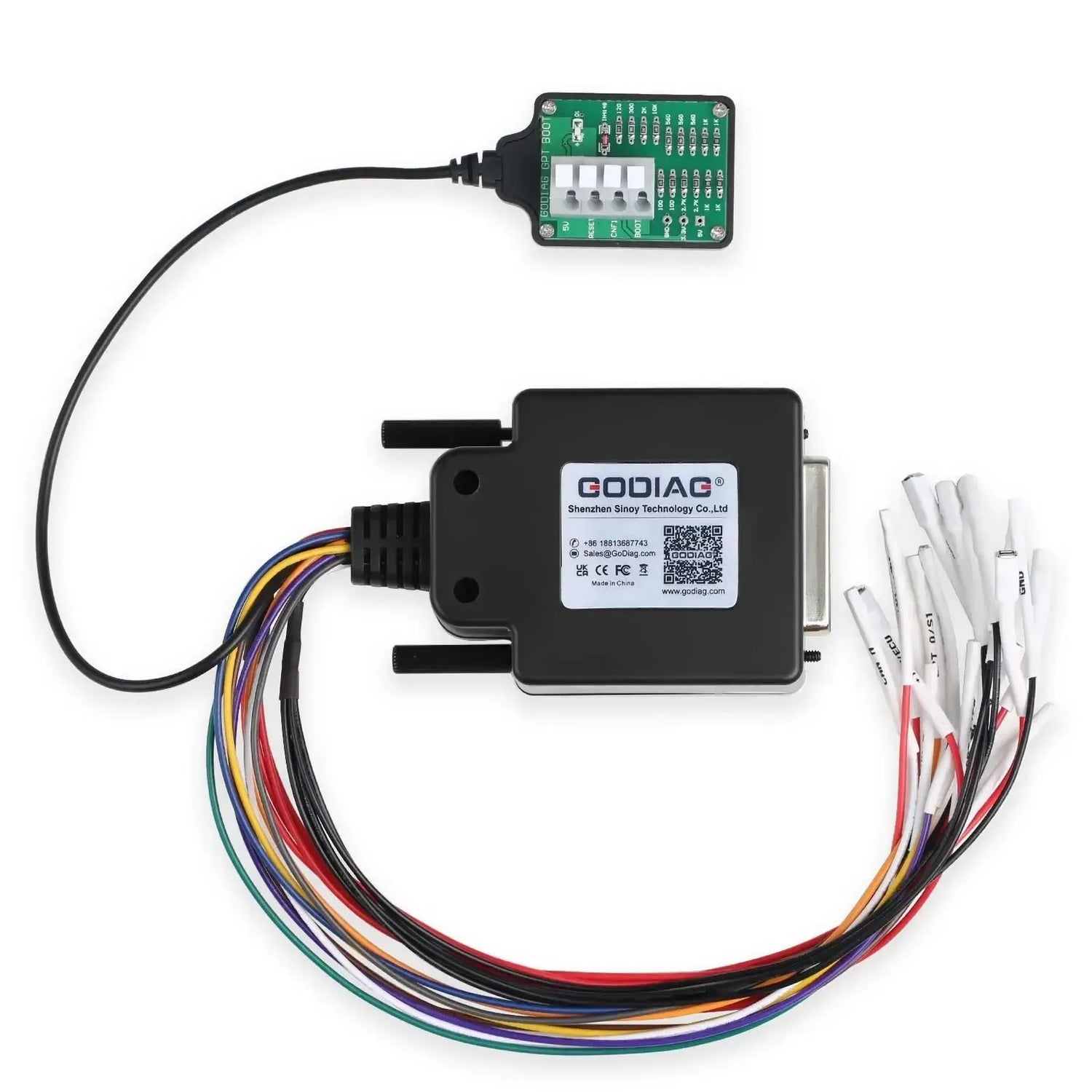

De GoDiag ECU GPT Boot Adapter is een programmeeradapter die is ontworpen voor het uitlezen en schrijven van motormanagementcomputers (ECU's). Dit hulpmiddel maakt een directe verbinding met de ECU mogelijk via boot mode of GPT-protocollen en is compatibel met diverse J2534-apparaten en ECU-programmeertools. De adapter is voorzien van een kabelboom met gelabelde aansluitingen voor een correcte en stabiele verbinding met de pinnen op de ECU-printplaat.
De adapter onderscheidt zich door een geïntegreerd weerstandbord, waarmee de benodigde boot-weerstanden (1KΩ, 2KΩ, 4.7KΩ) en een 120Ω CAN-bus weerstand via schakelaars kunnen worden geselecteerd. Dit elimineert de noodzaak voor het solderen van externe weerstanden. Daarnaast beschikt de adapter over een schakelaar voor automatische en handmatige voedingsregeling, waarmee de ontstekingstoestand kan worden gesimuleerd. Led-indicatoren geven de status van de voeding en de actieve weerstanden weer.
Toepassing en functionaliteit:
De adapter wordt gebruikt voor taken zoals ECU-cloning, data-acquisitie en chiptuning, waarbij een directe verbinding op de printplaat van de ECU vereist is.
- ECU-verbinding in boot mode: Maakt het mogelijk om data te lezen en te schrijven van microcontrollers die een boot-pin of GPT-signalen vereisen.
- Geïntegreerd weerstandbord: Vereenvoudigt het proces door ingebouwde, schakelbare weerstanden te bieden voor verschillende ECU-types en protocollen. De weerstanden kunnen in serie worden geschakeld voor specifieke waarden.
- Voedingsregeling: Biedt zowel een automatische als een handmatige modus om de ECU van stroom te voorzien en de ontstekingsstatus te simuleren, wat nodig is voor bepaalde programmeerprocedures.
- Brede compatibiliteit: Werkt in combinatie met software zoals PCMFlash, PCMtuner en KTMFlash, evenals andere programma's die J2534-passthru ondersteunen.
- Duidelijke aansluitpunten: De kabelboom is voorzien van labels voor RESET, BOOT, CNF1, GPT1, GPT2, 3.3V, 5V, VPP en GND om de kans op foutieve aansluitingen te minimaliseren.

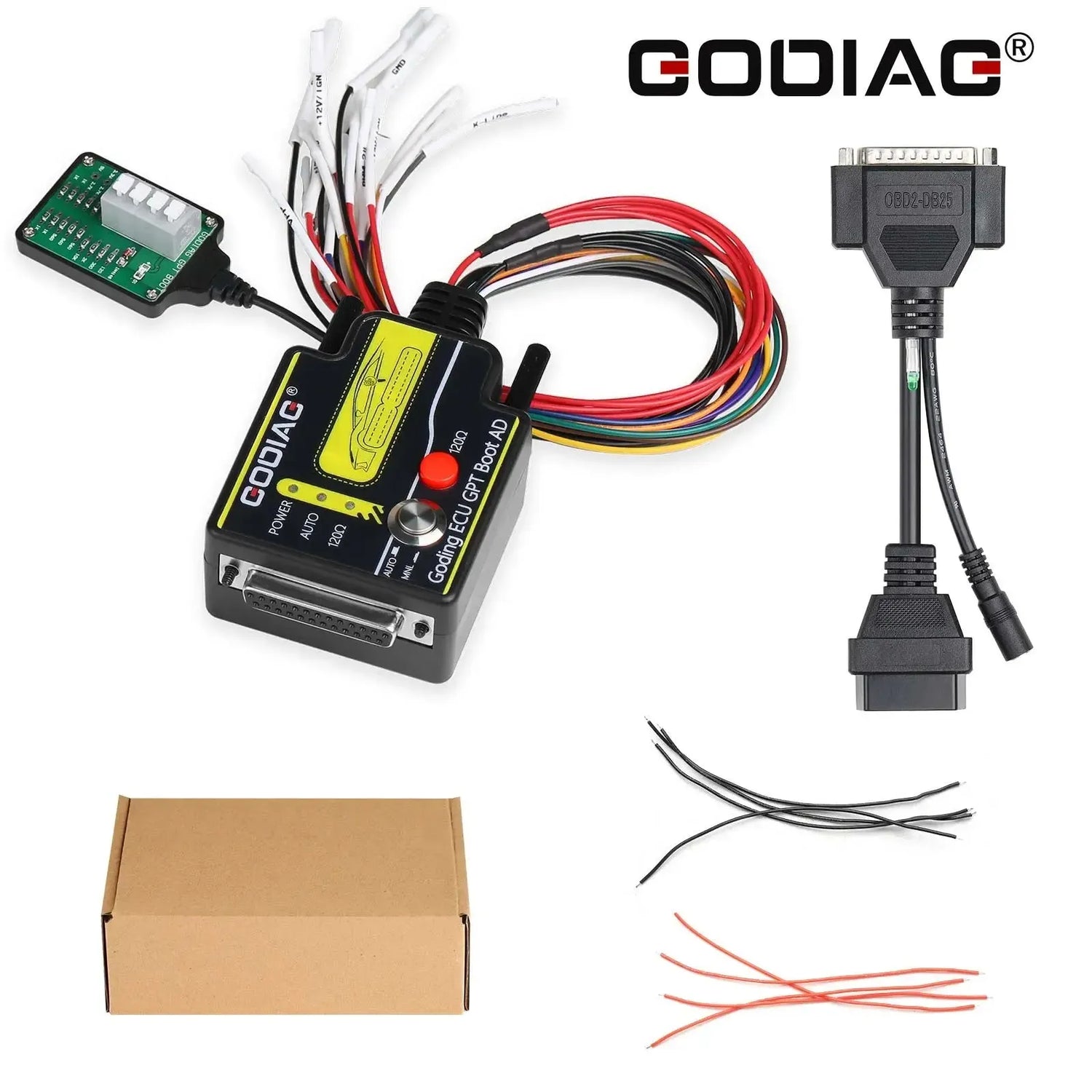

Verpakkingsinhoud:
- 1x GoDiag ECU GPT Boot Adapter
- 1x Weerstandbord met aansluitkabel
- 5x Rode verbindingsdraad
- 5x Zwarte verbindingsdraad
Technische specificaties:
| Specificatie | Omschrijving |
|---|---|
| Merk | GoDiag |
| Model | ECU GPT Boot Adapter |
| Aansluiting programmeertool | DB25 (vrouwelijk) |
| ECU-aansluitingen | Kabelboom met pinnen (o.a. BOOT, GPT, CNF1) |
| Schakelbare weerstanden | 1KΩ, 2KΩ, 4.7KΩ (boot), 120Ω (CAN) |
| Voedingsmodus | Automatisch en handmatig (schakelbaar) |
| Indicatoren | Led voor voeding, automatische modus en 120Ω-weerstand |
