Thinkcar Thinktool Master CV Vrachtwagen Uitleesapparaat

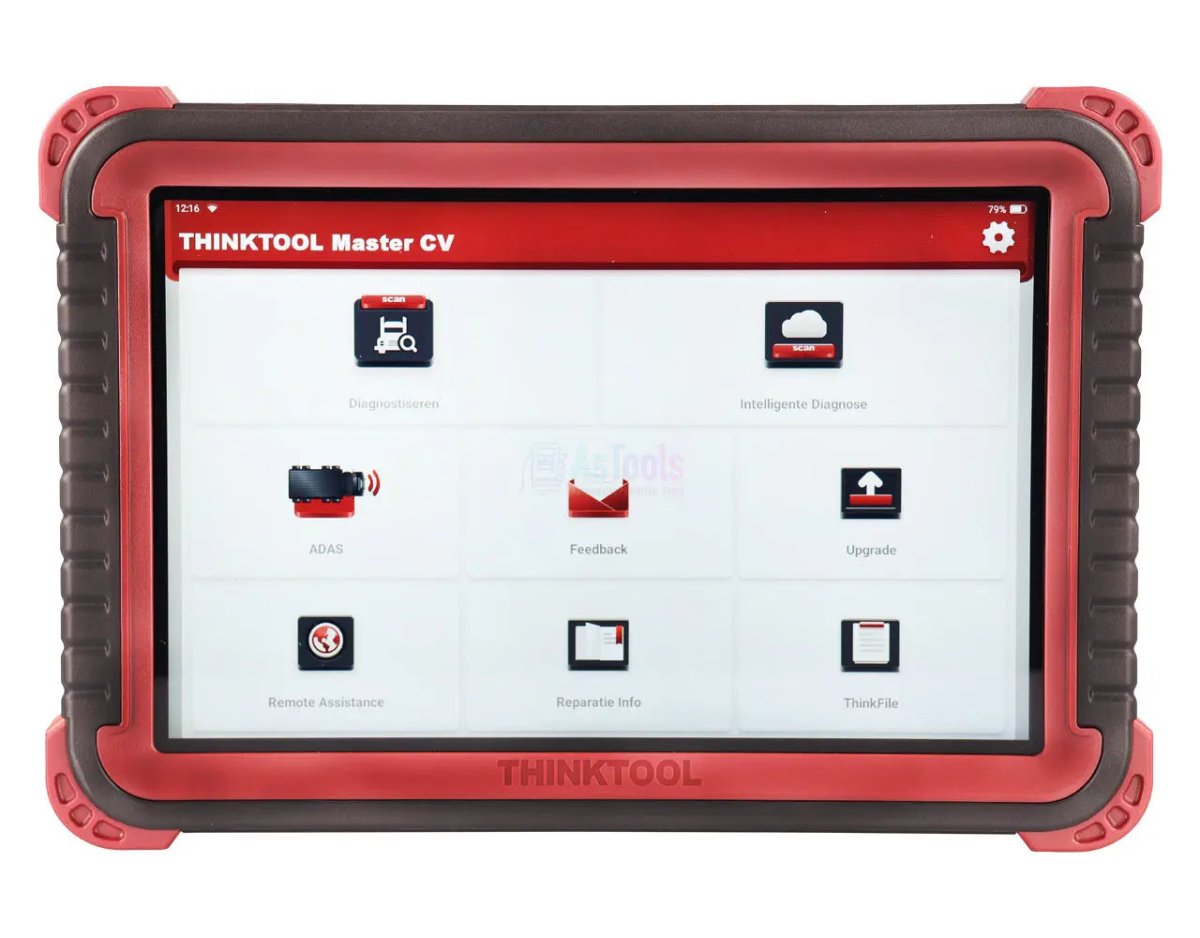

De Thinkcar Thinktool Master CV is een high-end, professioneel diagnoseplatform dat specifiek is ontworpen voor de veeleisende omgeving van de moderne truck- en transportwerkplaats. Dit systeem is gebouwd rond een robuuste 10-inch HD-touchscreen tablet die draait op een snel en stabiel Android 10 besturingssysteem. De Master CV combineert OE-level diagnose, bidirectionele controle, een zeer uitgebreid pakket aan servicefuncties en geavanceerde kalibratiemogelijkheden, exclusief gericht op zware bedrijfsvoertuigen (Heavy Duty, 24V).

Technisch gezien communiceert de tablet draadloos via Bluetooth met de Thinkdiag HML VCI. Deze krachtige Vehicle Communication Interface is speciaal ontworpen voor 24V-systemen en ondersteunt een breed scala aan communicatieprotocollen die in de truckindustrie worden gebruikt. De koffer wordt standaard geleverd met een uitgebreide set van 13 non-standaard HD-connectoren, waardoor directe aansluiting op een grote verscheidenheid aan vrachtwagenmerken mogelijk is. De licentie omvat standaard twee jaar gratis software-updates, waarmee de gebruiker continu toegang heeft tot de nieuwste functionaliteiten en een groeiende voertuigdekking.

Diagnosefuncties (HD):

In combinatie met de optionele HD-module biedt de Thinktool Euro Master CV uitgebreide diagnosemogelijkheden voor 24V-voertuigen zoals vrachtwagens, bussen en landbouwvoertuigen. Het systeem ondersteunt een brede range van merken en componentleveranciers.

• Volledige systeemdiagnose (OE-level): Biedt diepgaande toegang tot alle elektronische systemen van het voertuig, waaronder motor, transmissie (o.a. Allison, Eaton, ZF), ABS/EBS, AdBlue (SCR)-systemen, tachograaf, cabine-elektronica, retarder, climate control, brandstofsysteem en meer. Ondersteunt foutcode-uitlezing, wissen en systeemstatus.
• Topologie mapping: Visualiseert alle aanwezige regeleenheden in een interactieve netwerktekening, inclusief communicatiestatus en foutindicaties. Dit maakt het eenvoudig om storingen in het CAN-netwerk of specifieke subsystemen te lokaliseren.
• Actieve tests (bidirectionele controle): Stuurt opdrachten naar componenten voor functionele tests, zoals het uitschakelen van cilinders, het aansturen van de EGR-klep, het testen van relais, injectoren, of het bedienen van elektronische koelventilatoren – zonder demontage.
• Live datastream: Toont real-time data van sensoren en systemen in tekst, grafiek of analoog instrumentformaat. Ondersteunt gelijktijdige weergave van meerdere datastromen voor vergelijking van parameters zoals turbo-opbouwdruk, motortoerental, voertuigsnelheid, of remdruk.
• AutoVIN-technologie: Herkent vrachtwagens automatisch via het chassisnummer (VIN) en selecteert merk, model en bouwjaar indien ondersteund. Dit versnelt het selectieproces en verkleint de kans op gebruikersfouten.

Specifieke vrachtwagen servicefuncties:

De Thinktool Euro Master CV in combinatie met de HD-module biedt een reeks gespecialiseerde onderhouds- en kalibratiefuncties voor zware voertuigen (24V), gericht op onder andere motorbeheer, emissiesystemen en brandstofregelingen. Deze functies zijn onmisbaar voor professioneel onderhoud aan vrachtwagens, bussen en industriële voertuigen.

• DPF regeneratie: Start een gefaseerde of geforceerde regeneratie van het roetfilter (DPF) om opgehoopte roetdeeltjes te verbranden en de filterwerking te herstellen.
• Injector codering: Programmeert de unieke IMA/IQA-codes van nieuwe injectoren in de ECU voor correcte brandstofinspuiting en motorbalans.
• Reset service (MIL): Zet het onderhoudsinterval en de storingsindicatorlamp (MIL) terug na gepland onderhoud.
• AdBlue-circuit ontluchten: Verwijdert lucht uit het SCR-systeem (Selective Catalytic Reduction) na vervanging van leidingen, pompen of injectoren, om storingen in ureuminjectie te voorkomen.
• VGT elektronische actuator kalibratie: Kalibreert de elektronische actuator van een VGT-turbo (variabele geometrie), essentieel na vervanging of reparatie van het turbosysteem.
• Reset drukverschilsensor: Reset de differentiële druksensor die de belasting van het roetfilter meet, na vervanging of foutdetectie.
• Reset drukbegrenzingsventiel: Kalibreert het brandstofdrukregelventiel in het hogedruksysteem voor stabiele inspuitdruk na componentvervanging.
• Parked SCR efficiency test: Voert een stilstandstest uit van het AdBlue-systeem om de efficiëntie van het SCR-circuit te evalueren, vereist na regeneratie- of AdBlue-storingen.
• DPF ash accumulator reset: Reset de interne as-ophopingsteller van het DPF-systeem na onderhoud of vervanging van het roetfilter.

Programmeer- en coderingsfuncties (HD):

De Thinktool Euro Master CV met HD-module ondersteunt essentiële parameterkalibraties voor vrachtwagens, waarmee aanpassingen kunnen worden gemaakt aan de ECU-instellingen zonder tussenkomst van fabrikantsoftware. Deze functie is van groot belang voor het optimaliseren van voertuiggedrag binnen wettelijke en operationele grenzen.

• Parameterkalibraties: Biedt de mogelijkheid om diverse voertuigspecifieke instellingen aan te passen in de ECU van het voertuig. Ondersteunde functies zijn onder andere:
  • Maximumsnelheid aanpassen: Wijzigt de ingestelde snelheidsbegrenzer, bijvoorbeeld na tachograafaanpassing of vlootbeleid.
  • Stationair toerental wijzigen: Past het toerental aan bij stationair draaien, nuttig voor PTO-toepassingen of koeltransport.
  • Cruisecontrolparameters instellen: Bepaalt de gevoeligheid, minimum- en maximumwaarden van het cruisecontrolsysteem.
• Belangrijke beperking: In tegenstelling tot de personenwagenversie ondersteunt de Euro Master X met HD-module geen online ECU-programmering (flashing). Het systeem is primair gericht op diagnose, uitlezing, actieve tests en parameteraanpassing, en niet op volledige herprogrammering van ECU-software.

Cloud- en rapportagefuncties (HD):

De Thinktool Euro Master X biedt geavanceerde cloudfunctionaliteit en professionele rapportagemogelijkheden, ook voor zware voertuigen. Dit maakt het systeem uitermate geschikt voor vlootbeheerders, truckdealers en universele werkplaatsen met digitale werkprocessen.

• Cloudopslag en beheer: Alle diagnoserapporten van vrachtwagens en 24V-systemen kunnen automatisch worden opgeslagen in de Thinkcar Cloud. Hierdoor zijn gegevens veilig geback-upt, centraal beheerd en op elk moment toegankelijk vanaf andere apparaten of vestigingen.
• Professionele rapporten: Het systeem genereert uitgebreide diagnoserapporten, inclusief foutcodes, systeemstatus, voertuiggegevens en (indien toegepast) testresultaten van actieve functies of componentmetingen. Rapporten zijn volledig personaliseerbaar met werkplaatsinformatie, klantgegevens en opmerkingen, en exporteerbaar als PDF.
• Remote diagnostics (TeamViewer): Dankzij de ingebouwde TeamViewer-integratie kan, met toestemming van de gebruiker, een externe expert of leverancier op afstand het apparaat overnemen. Dit is van onschatbare waarde bij complexe HD-diagnoses, merkspecifieke instellingen of ondersteuning vanuit importeurs.

Extra functies en speciale mogelijkheden (HD):

De HD-uitbreiding van de Thinktool Euro Master CV biedt specialistische functies die essentieel zijn voor professioneel onderhoud en geavanceerde diagnosetoepassingen bij zware voertuigen (24V). Hiermee wordt het systeem direct inzetbaar voor truckmerken in de Europese en internationale markt.

• Uitgebreide adapterkit: De Euro Master CV met HD-module wordt standaard geleverd met een set van 13 heavy-duty adapters, geschikt voor merken zoals CAT, MAN, IVECO, Mercedes-Benz (BENZ), Renault Trucks, Volvo Trucks en Isuzu. Hierdoor is de tool direct inzetbaar zonder aanvullende conversiekabels.
• ADAS-kalibratie voor vrachtwagens: Het systeem is compatibel met ADAS-kalibratieframes voor zware voertuigen, waarmee rijhulpsystemen zoals Lane Departure Warning (LDW), Front Collision Warning (FCW) en Adaptive Cruise Control nauwkeurig gekalibreerd kunnen worden. Dit is onmisbaar bij vervanging of heruitlijning van camera’s, sensoren en ruiten.

Optionele uitbreidingen en modules (HD):

De Thinktool Euro Master X kan worden uitgebreid met diverse professionele accessoires die het systeem nog veelzijdiger maken binnen het onderhoud van zware voertuigen, bussen en industriële toepassingen.

• Printer: Ondersteunt aansluiting op een draadloze Wi-Fi-printer voor het direct afdrukken van diagnoserapporten, foutcodeoverzichten en servicerapporten vanuit de tablet – zonder tussenkomst van een pc.
• Videoscoop: Compatibel met de Thinkcar Videoscope, een digitale inspectiecamera waarmee visuele inspectie mogelijk is in moeilijk bereikbare plaatsen, zoals motorcompartimenten, wiring looms, uitlaatkanalen of componenten achter het dashboard.
• Accutester (24V): Ondersteunt koppeling met een professionele accutester voor 24V-systemen, waarmee een volledige analyse kan worden uitgevoerd op startcapaciteit, laadtoestand, interne weerstand en spanningsval. Ideaal voor zware trucks en landbouwvoertuigen.
• Oscilloscoop: Uitbreidbaar met een 4-kanaals oscilloscoopmodule (bijv. Scope Box) voor het analyseren van elektronische signalen, waaronder CAN-bus, sensoren, injectoren en actuatorlijnen. Onmisbaar voor diepgaande elektrische foutdiagnose.

Ondersteunde voertuigmerken en voertuigmodules:

• Bestelauto`s: Bremach, Blue Bird, Bremach, Chrysler, Citroën, Fiat, Ford, GM, GWM, Huanghai, Hyundai, Isuzu, Iveco, Mazda, Mercedes-Benz, Nissan, Peugeot, Renault, Sprinter, Toyota, Volkswagen, Volvo
• Autobussen: Allegro, American Coach, Ankai, AsiaStar, Battisti, BCI, Berkshire, Bonluck, Champion, Claval, Cloosin, Cobus, Credo, Dayun, Dina, Eicher, Eldorado, Elkhart, ENC, Fleetwood, Forest River, Fuso, Gillig, Golden Dragon, Higer, Holiday Rambler, IC, Iris Bus, Irizar, Kinglong, MCI, NABI, Neoplan, New Flyer, Nova Bus, Orion, Prevost, Renegade, Setra, Shaolin, Silver Bus, Sitcar, Starcraft, Startrans, Sunlong, Sunwin, Temsa, Van Hool, Winnebago, Yutong, ZhongTong
• Vrachtwagens: American LaFrance, Ashok Leyland, BeiBen, BharatBenz, C&C Truck, CAMC, Capacity, CTruck, DAF, DFL, E-One, ERF, FAW, Ferrara, Foton, Freightliner, Hino, Hongyan, International, JAC, JMC, Kalmar Ottawa, Kama, Kamaz, Kenworth, KME, Mack, Mahindra, MAN, Mitsubishi, Oshkosh, Paccar, Peterbilt, Pierce, Scania, Shacman, Sinotruk, Spartan, Sterling, Tata, Thomas Built, UD, WA, Western Star
• Terrein- en bouwmachines: AGCO, Agricultural, Case, Caterpillar, Flexi-Coil, JCB, John Deere, Kobelco, Machinery, Miller, New Holland, Steyr, Trailer, Volvo, XuGong
• Verbrandingsmotoren: Changchai, Chaochai, CNG/LNG, Cummins, Dachai, Detroit, Deutz, Diesel, Doosan, ECU Calibration, Hino, Laidong, Maxx force, PSI, QuanChai, Shangchai, SIDA, SiHuan, Volvo_Penta, WP, Xichai, Yangchai, Yuchai, Yunnei
• Regeleenheden: ABS, Allison, Bendix, Bosch, Delphi, Denso, Eaton, EcTek, Haldex, Knorr, MWM, NOX, SCR, Siemens, Voith, Wabco, ZF

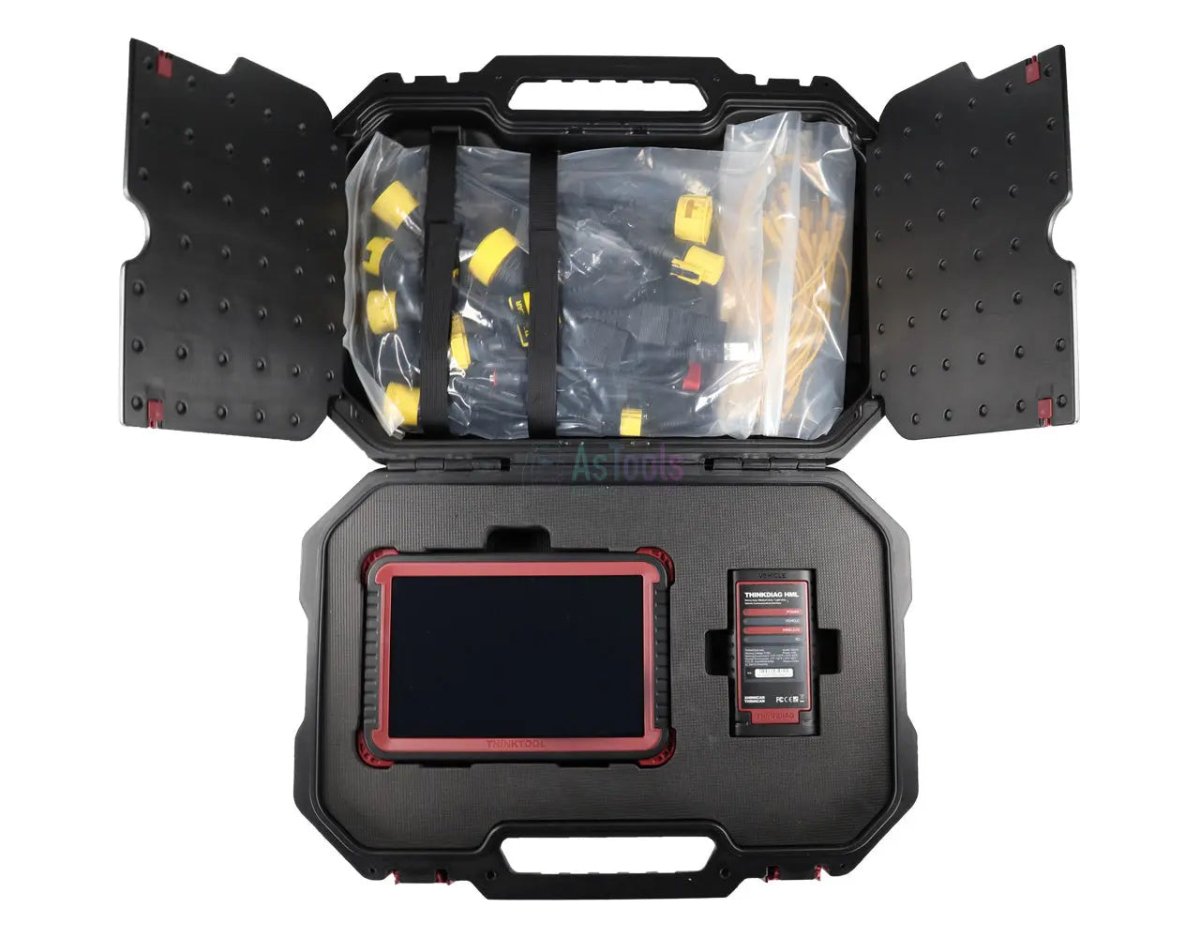

Verpakkingsinhoud:

• Thinkcar Thinktool Master CV Uitleesapparaat
• Thinkcar Thinkdiag HML Interface
• Thinkcar 15 Pins DB15 - 16 Pins OBD2 Verloopkabel
• USB-A - Micro-USB Verloopkabel
• USB-A - USB-C Verloopkabel
• Oplaadstekker
• Handleiding

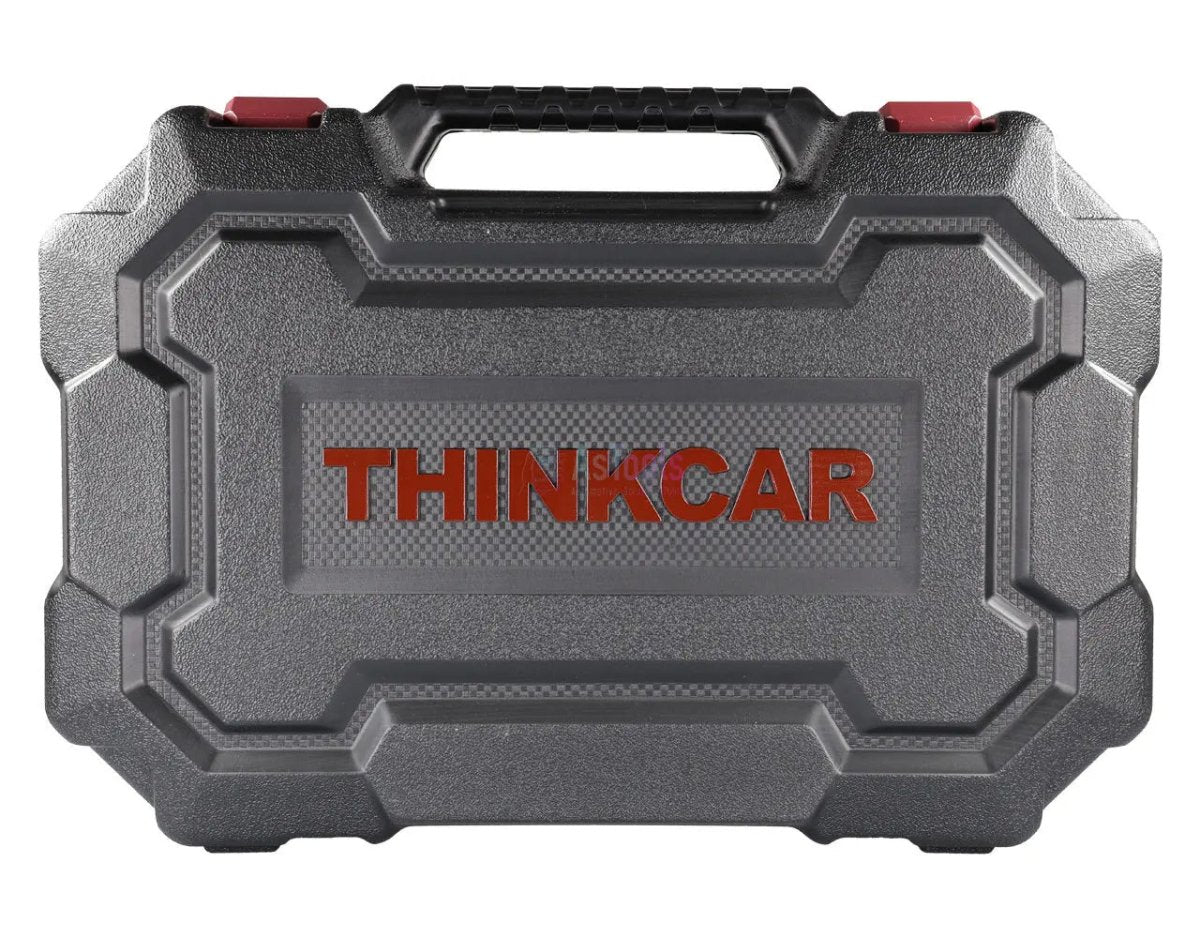

• Opbergkoffer
• Thinkcar Isuzu 3 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar 6 Pins J1708 - 16 Pins OBD2 Verloopkabel
• Thinkcar Volvo 8 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar 9 Pins J1939 - 16 Pins OBD2 Verloopkabel
• Thinkcar CAT 9 Pins OBD - 16 Pins OBD2 Verloopkabel
• Thinkcar MAN 12 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Renault 12 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Mercedes-Benz 14 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Hyundai 16 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Isuzu 20 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Iveco 30 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar MAN 37 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Iveco 38 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Multifunctionele OBD - 15 Pins DB15 Adapter
• Thinkcar Electrically Controlled Switching Line A (4 stuks)
• Thinkcar Electrically Controlled Switching Line B (4 stuks)
• Thinkcar Electrically Controlled Switching Line C (4 stuks)
• Thinkcar Electrically Controlled Switching Line D (4 stuks)
• Thinkcar Electrically Controlled Switching Line E (4 stuks)
• Thinkcar Electrically Controlled Switching Line F (4 stuks)
• Thinkcar Electrically Controlled Switching Line G (4 stuks)
• Thinkcar Electrically Controlled Switching Line H (4 stuks)
• Thinkcar Electrically Controlled Switching Line I (4 stuks)

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het eerste jaar kan de licentie worden verlengd tegen een jaarlijkse vergoeding. Het apparaat blijft volledig functioneel voor reeds ondersteunde modellen, zelfs zonder verlenging van de licentie. Nieuwe software-updates kunnen echter niet meer worden geïnstalleerd, en sommige online functies kunnen beperkt of niet langer ondersteund zijn.

Technische specificaties
