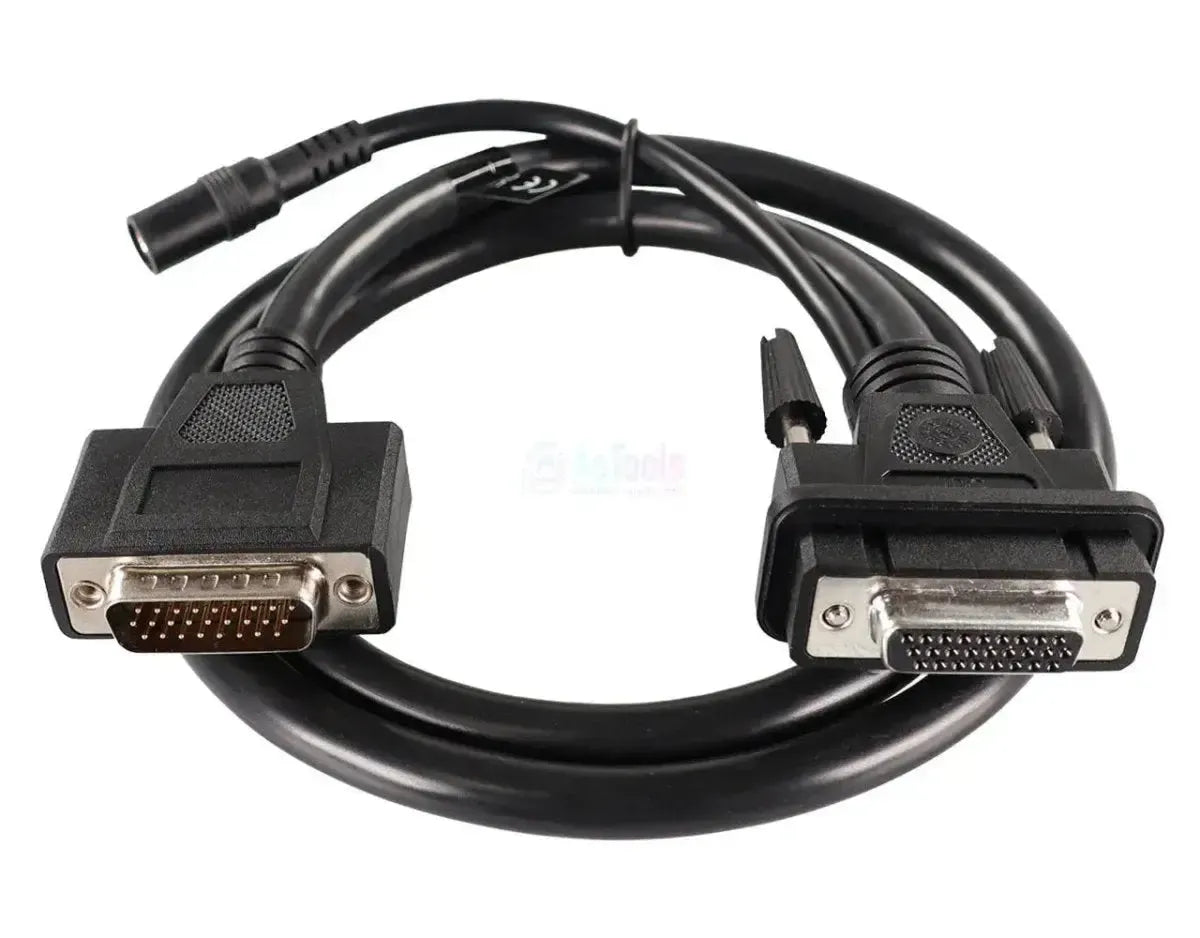

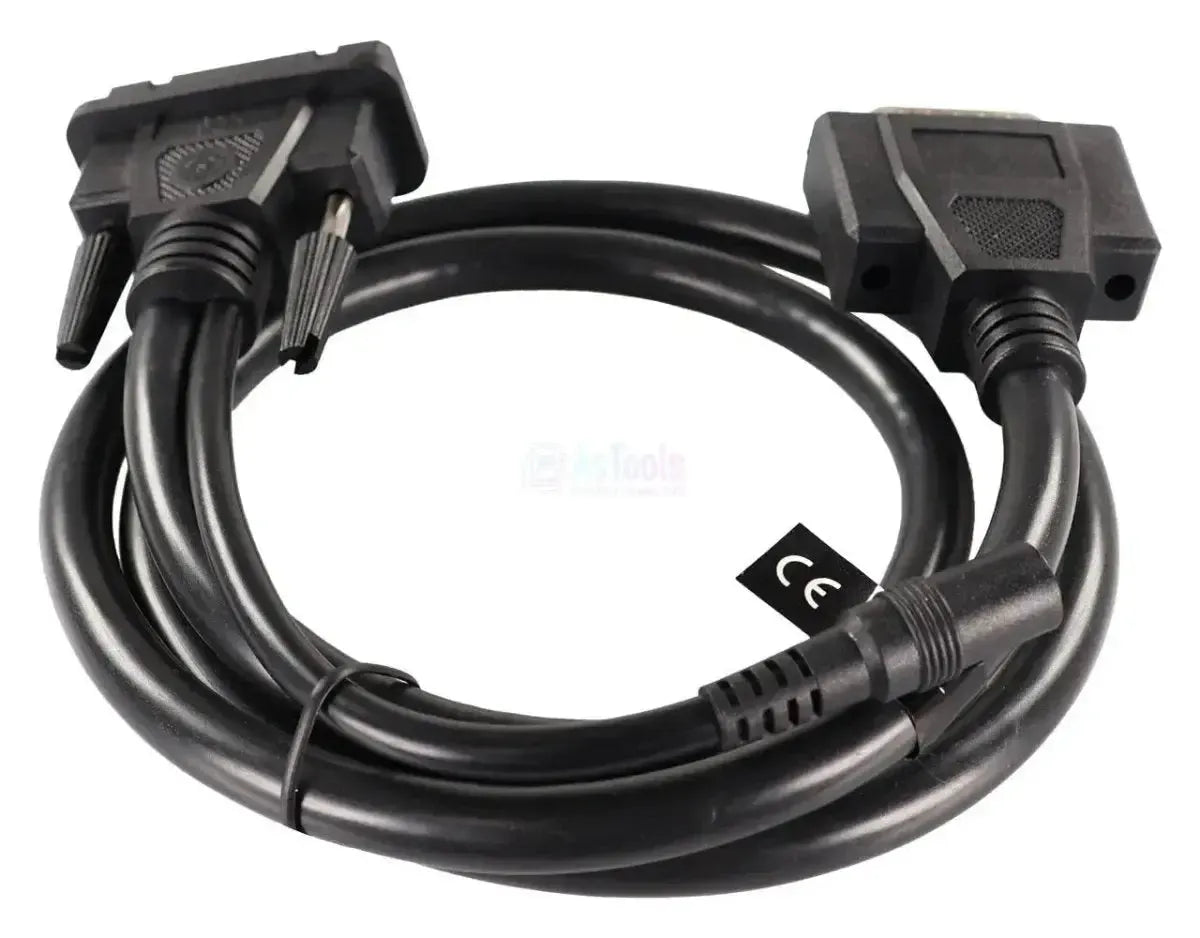

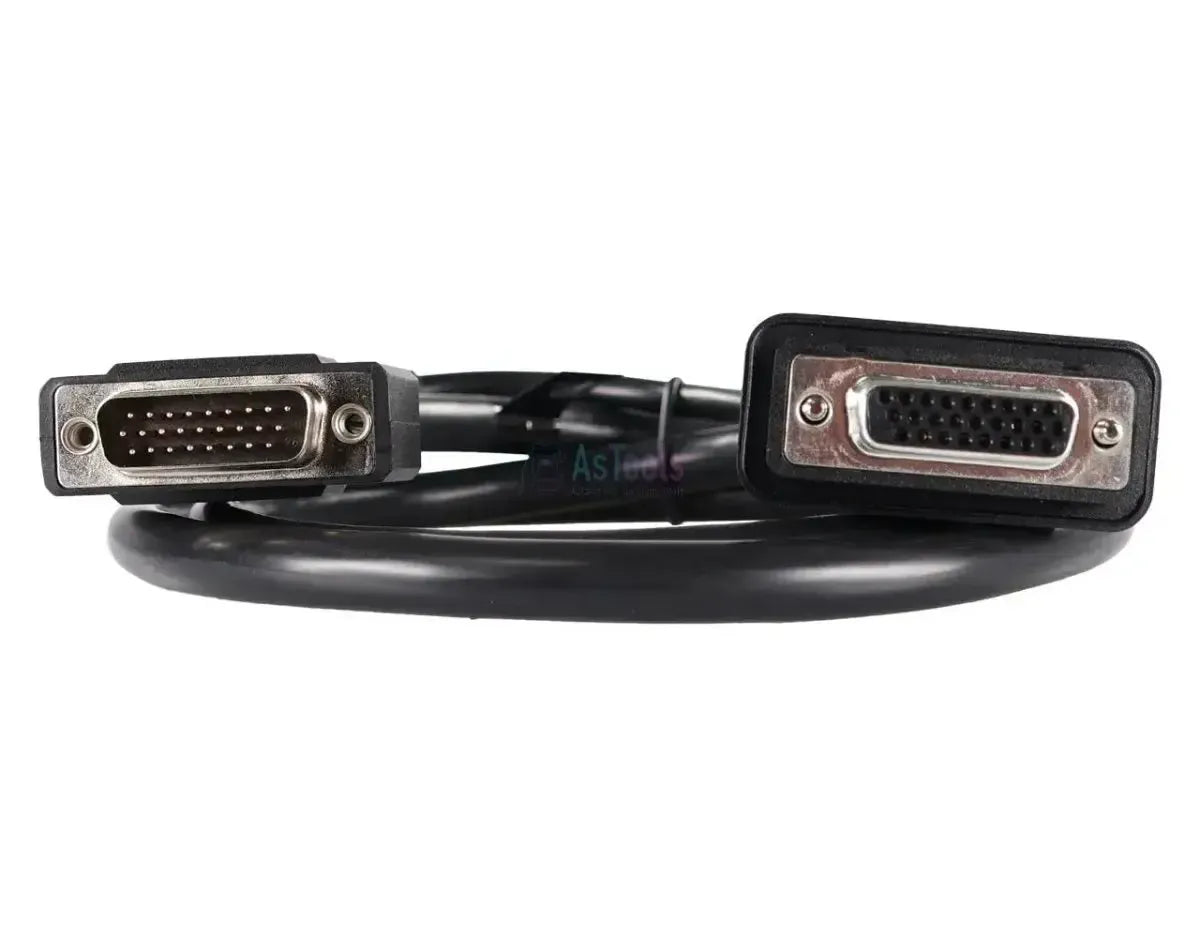

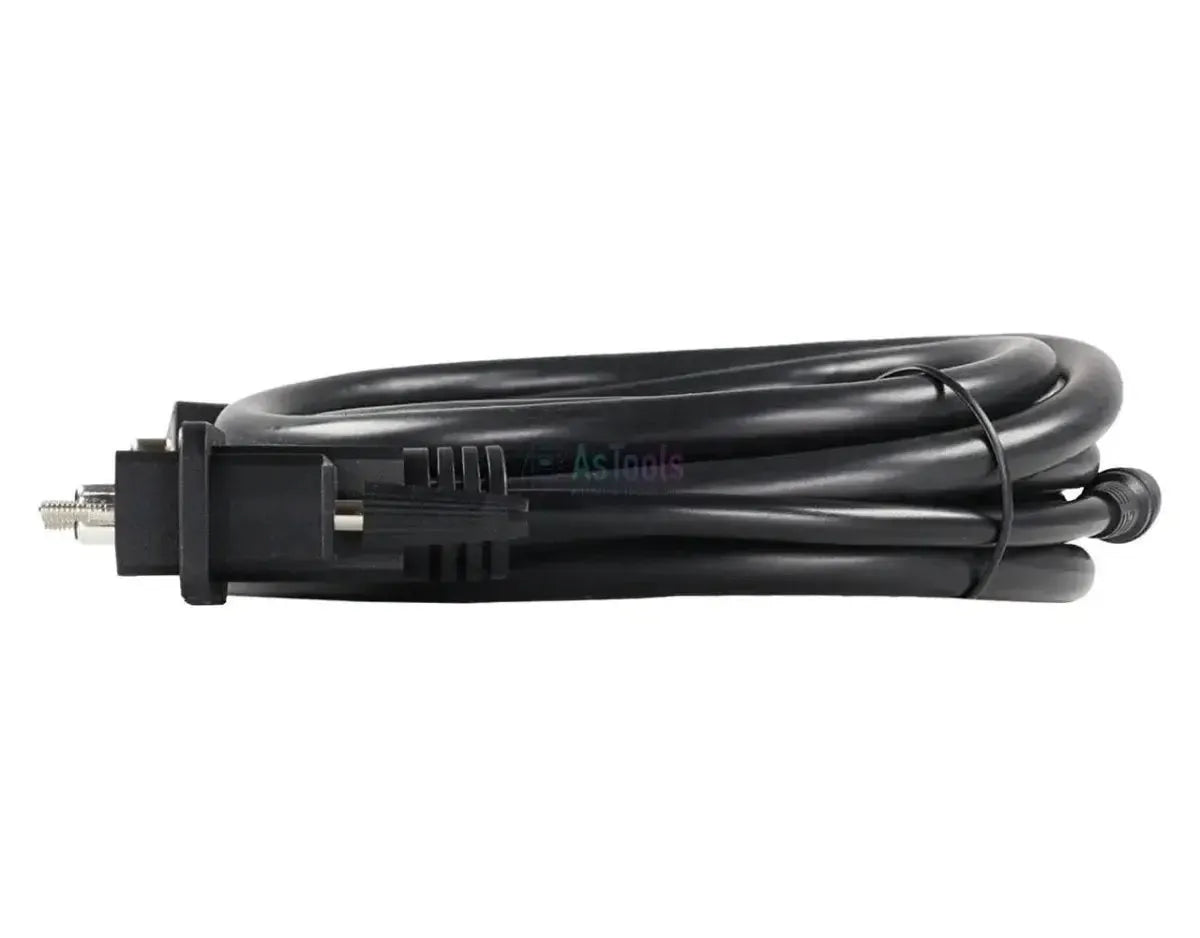

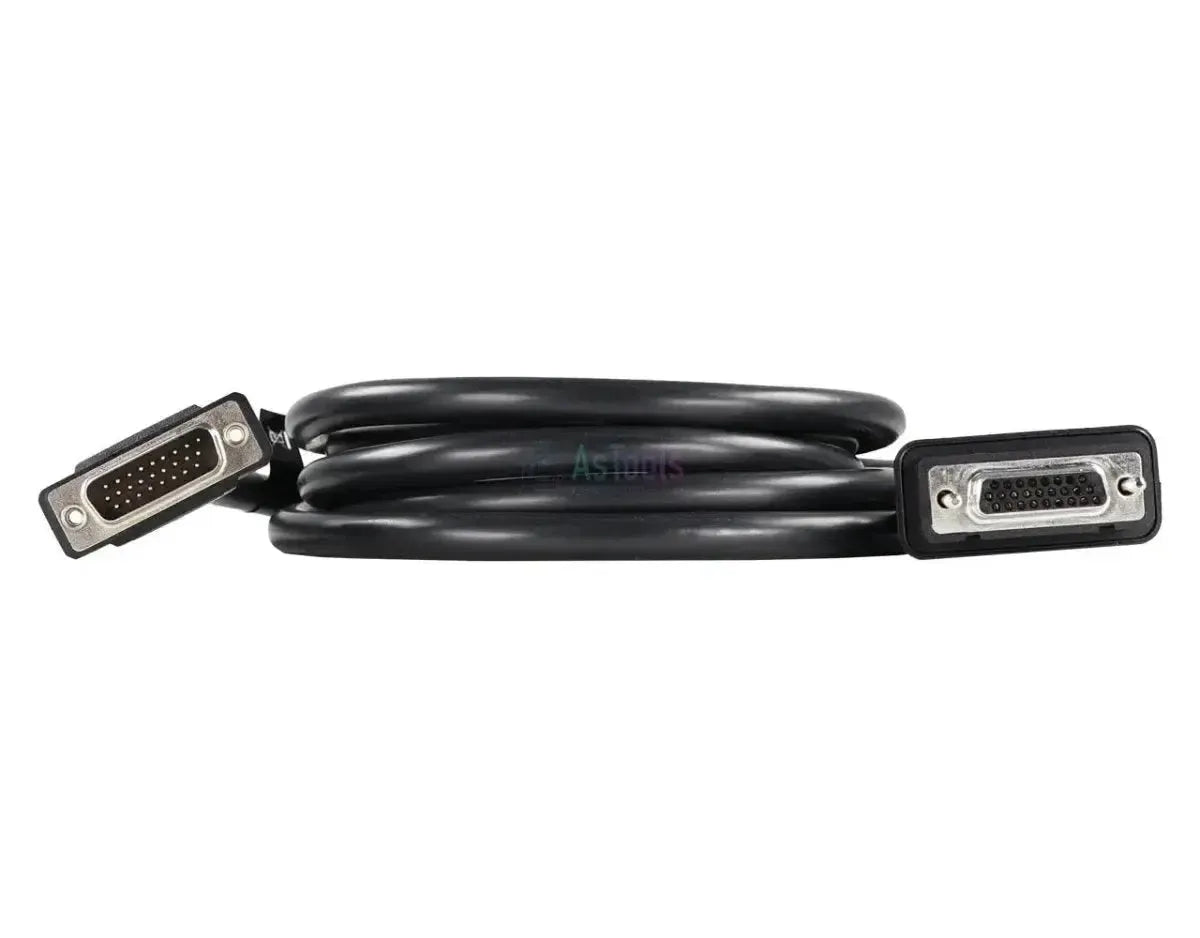

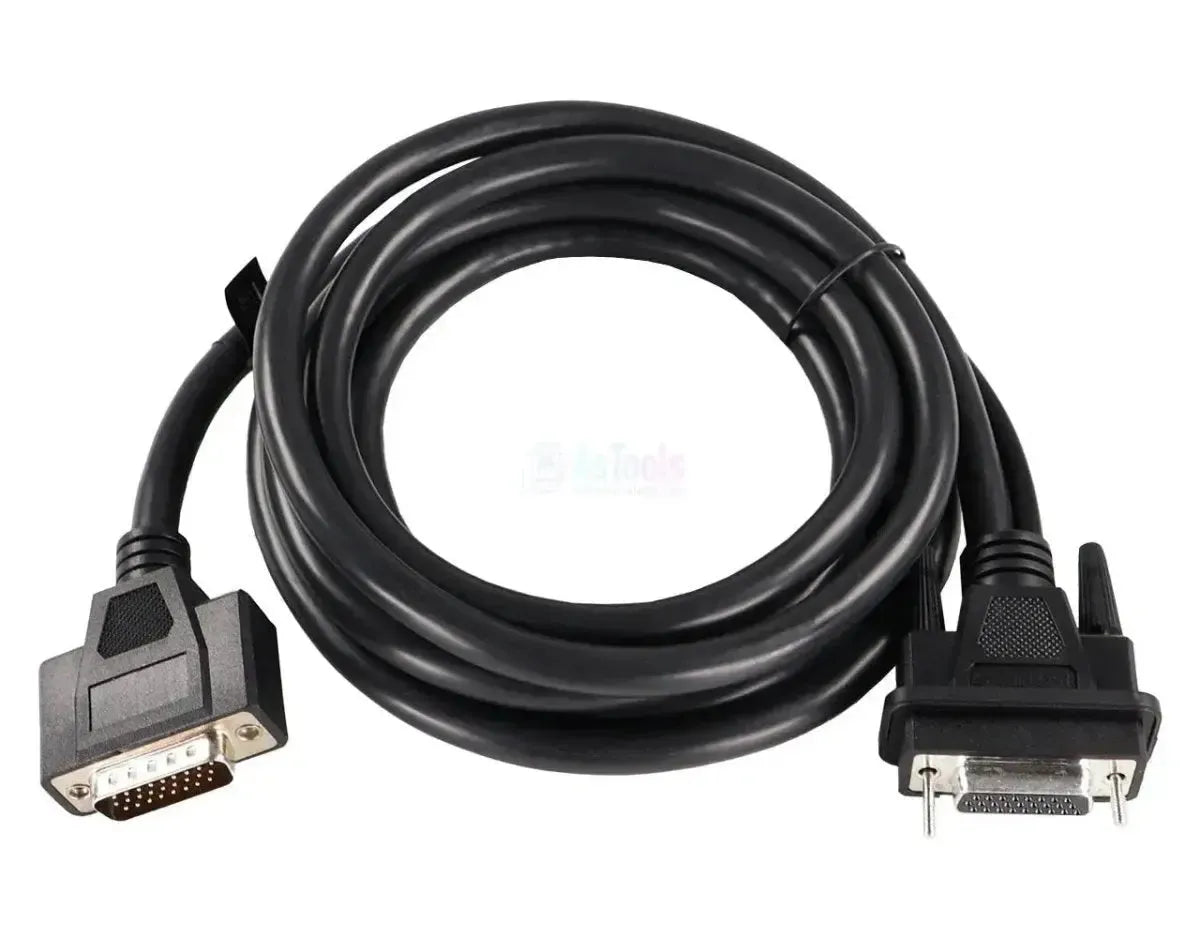

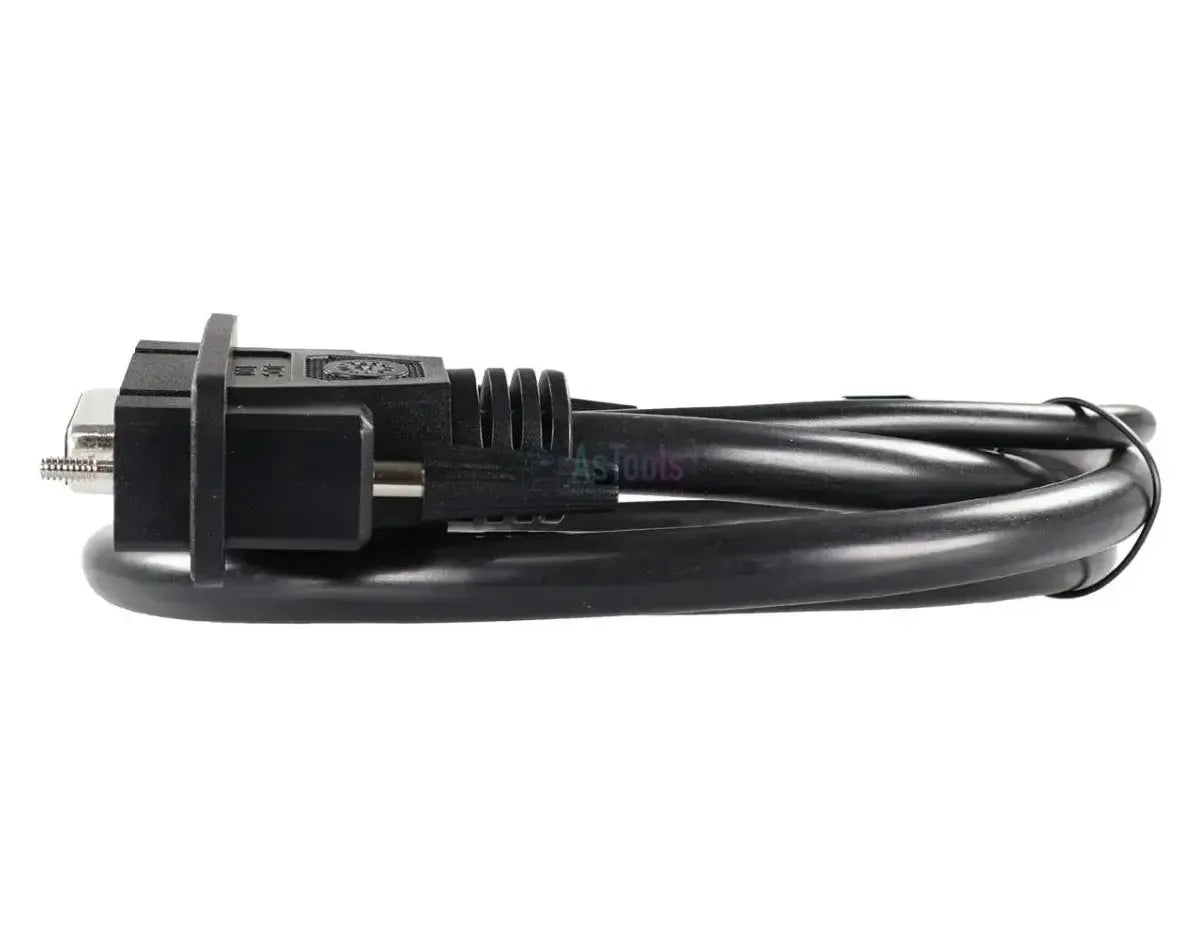

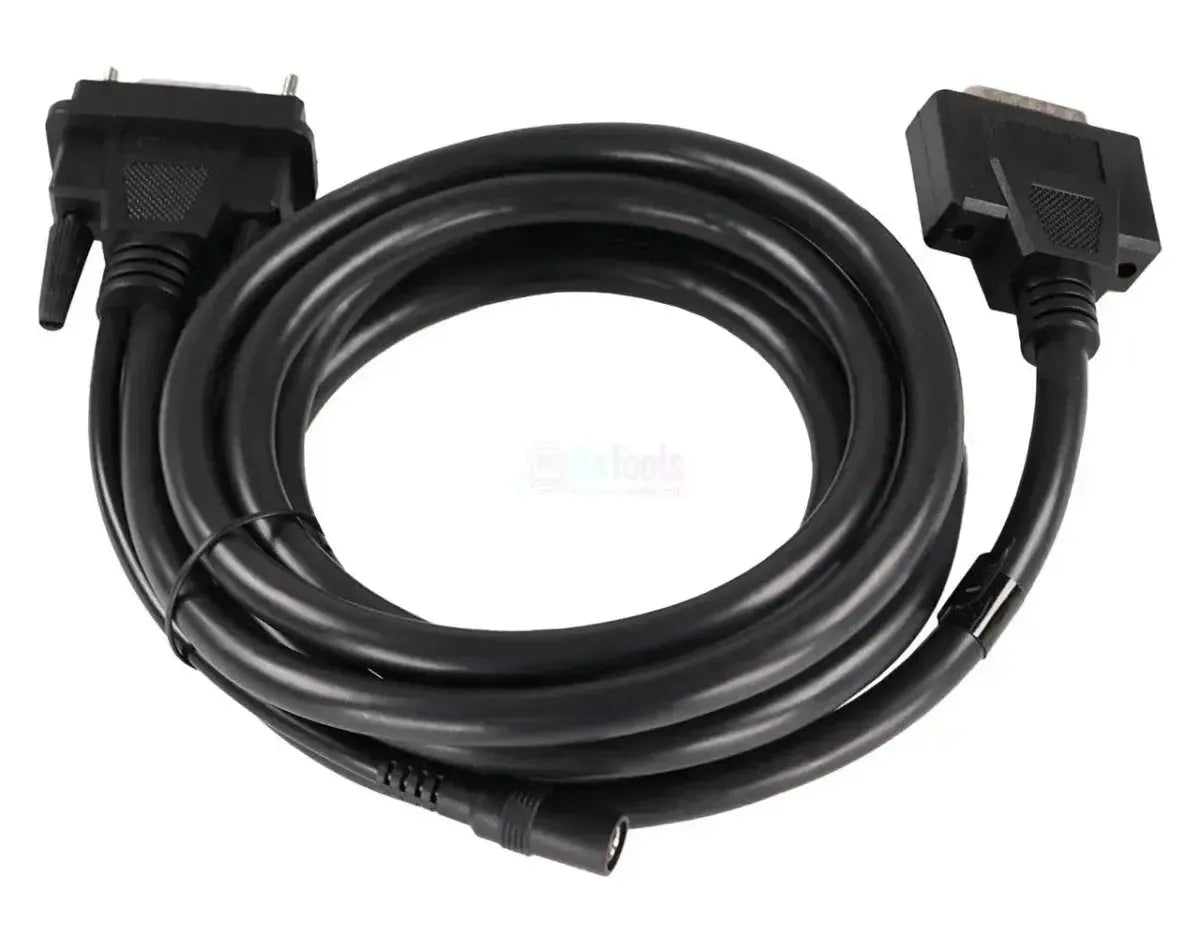

De Jaltest JDC100 is de verlengkabel tussen de 26-pins DB26-aansluiting van de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Aan de interfacezijde zit een zwarte vrouwelijke DB26-connector met drie rijen contacten en twee schroefdraadpennen; aan de kabelzijde een haakse zwarte mannelijke DB26-stekker met een verchroomd frame en twee kruiskopschroefjes. Daartussen loopt 100 cm zwarte ronde kabel.

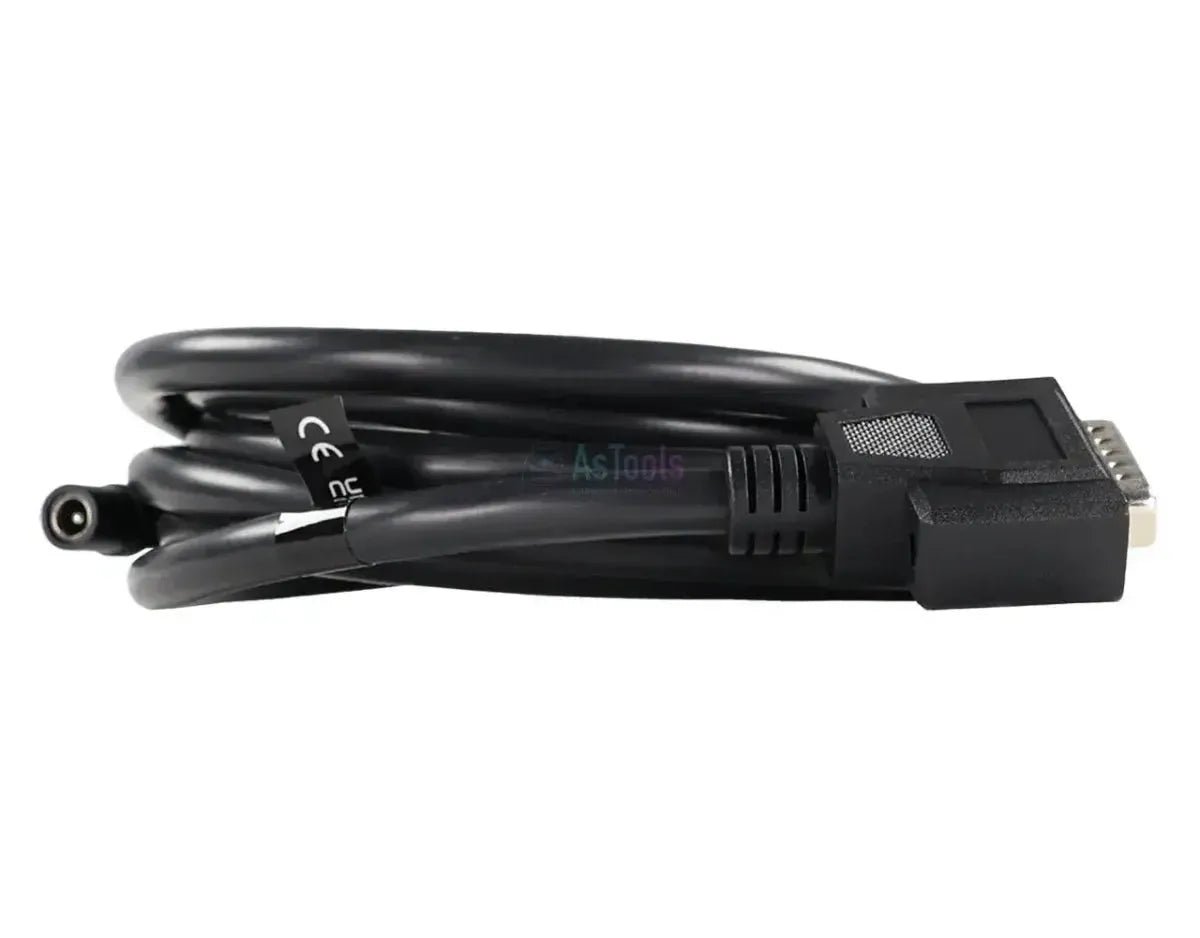

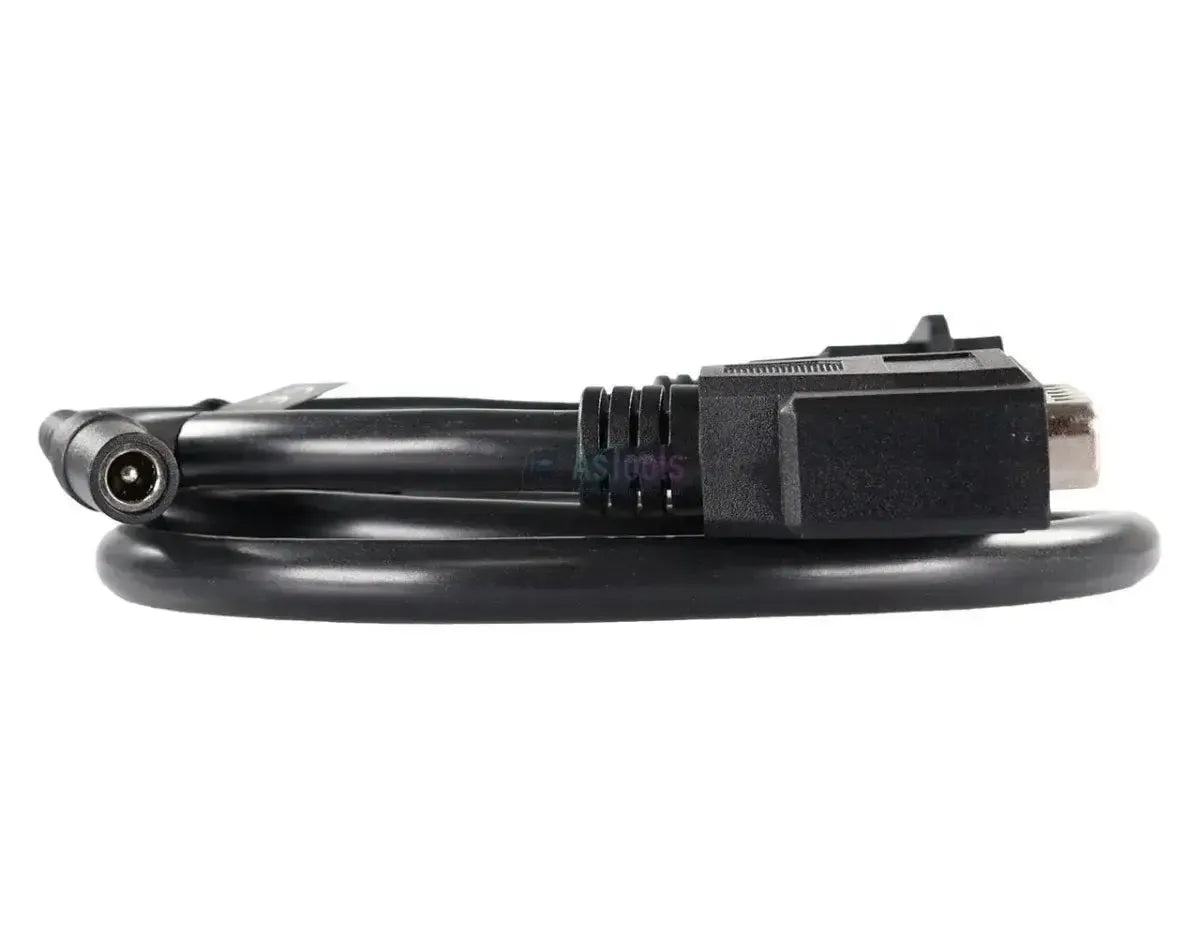

Vlak bij de interfacezijde takt een korte streng af naar een zwarte jack-aansluiting, waarmee u de Link extern voedt wanneer de diagnoseaansluiting zelf geen spanning levert. De kabel geeft u extra werkruimte rond het voertuig en is de koppeling die een aantal Jaltest-diagnosekabels nodig heeft, omdat die niet rechtstreeks op de Link V9 passen. De JDC100B is dezelfde kabel in 250 cm. De verlengkabel is bruikbaar binnen alle Jaltest-modules.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De verlengkabel zit tussen de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Wat u daarmee bereikt, bepaalt de diagnosekabel die u erachter aansluit.
Wat de kabel doet
- Verlengen: 100 cm extra tussen Link en kabel.
- Koppelen: Kabels die niet direct op de V9 passen.
- Extern voeden: Link voeden via de jack-aansluiting.
Wat u kunt doen
- Op afstand werken: Link uit de buurt van de aansluiting.
- Spanningsloos aansluiten: Voeding via de jack.
- Diagnose: Via de diagnosekabel erachter.
Zo gebruikt u hem
- Link V9 klaarleggen: Leg de Jaltest Link V9 op de werkplek.
- Interfacezijde: Schroef de vrouwelijke DB26 op de Link V9.
- Diagnosekabel: Schroef de voertuigspecifieke kabel op de mannelijke DB26.
- Voeding: Sluit zo nodig externe voeding aan op de jack-aansluiting.
- Uitlezen: Sluit de diagnosekabel aan op het voertuig en start Jaltest.
Compatibele toestellen en toepassingen
Bepalend is de interface, niet het voertuig. De kabel hoort bij de Jaltest Link V9 en de bijbehorende diagnosekabels, binnen alle Jaltest-segmenten.
Segmenten:
- CV: Vrachtwagen en trailer.
- AGV: Landbouwvoertuigen.
- OHW: Off-Highway machines.
- MHE: Material Handling Equipment.
- GSE: Ground Support Equipment.
- Marine: Vaartuigen.
Verschil met de JDC100B
- Lengte: De JDC100 meet 100 cm, de JDC100B 250 cm.
- Connectoren: Op beide kabels gelijk.
- Jack-aansluiting: Op beide kabels op dezelfde plek, bij de interfacezijde.
Verpakkingsinhoud
- 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
Technische specificaties
Algemeen
- Het merk dat de kabel maakt. Jaltest-kabels werken met Jaltest-diagnoseapparatuur.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Zo zie je of je een kabel naar het voertuig, een verlengkabel of een kabel naar de pc koopt.Soort kabel
- Verlengkabel
- Met welk Jaltest-uitleesapparaat de kabel werkt. Een kabel past alleen goed op de juiste generatie.Geschikt voor interface
- Jaltest Link V9
- Bij welke soorten voertuigen en machines je de kabel kunt gebruiken. Handig als je meer dan vrachtwagens onderhoudt.Voertuigsoorten
- Vrachtwagens en trailers
- Landbouwvoertuigen
- Bouw- en grondverzetmachines
- Heftrucks en intern transport
- Boten en scheepsmotoren
- Luchthavenmaterieel
Aansluitingen
- De stekker die op het Jaltest-apparaat gaat. Die moet passen op de poort van jouw apparaat.Aansluiting aan de interface
- 26-pins DB26, vrouwelijk, drie rijen contacten, met twee schroefdraadpennen
- De stekker aan het andere eind: naar het voertuig, de pc of een volgende kabel. Zo weet je waarop je de kabel aansluit.Aansluiting aan de andere kant
- 26-pins DB26, mannelijk, haakse zwarte kap met verchroomd frame en twee kruiskopschroefjes
- Of de stekker met schroefjes vastzit. Dan schiet hij er tijdens het uitlezen niet zomaar uit.Vast te schroeven
- Ja
- Of je nog een voertuigspecifieke diagnosekabel nodig hebt om deze kabel te gebruiken.Extra diagnosekabel nodig
- Ja
Afmetingen
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsvrijheid rond het voertuig.Kabellengte
- 100 cm
- Referentienummer
- JDC100
Overige specificaties
- Officiële omschrijving
- 1-meter verlengkabel SUBD-26 + jack
- Type
- Verlengkabel met voedingsaansluiting
- Toepassing
- Verlenging tussen de Jaltest Link V9 en een voertuigspecifieke diagnosekabel
- Voeding
- Zwarte jack-aansluiting op een korte aftakking bij de interfacezijde
- Regeleenheden
- Geen eigen regeleenheden; die bepaalt de aangesloten diagnosekabel
- Andere lengte
- JDC100B (250 cm)
- Nodig om te gebruiken
- Jaltest Link V9 en een voertuigspecifieke diagnosekabel
