Mercedes SD Connect C4 Multiplexer – 38-pins OBD1 Verloopkabel Inte...

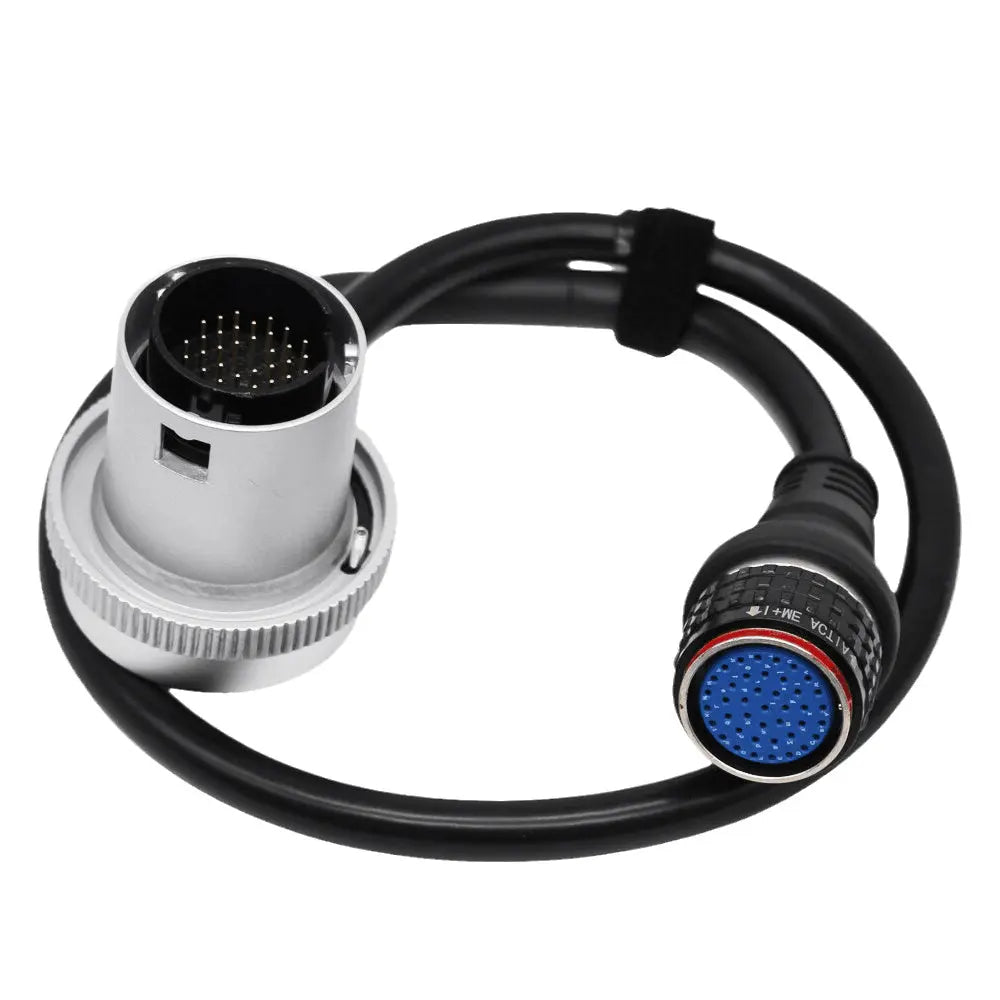

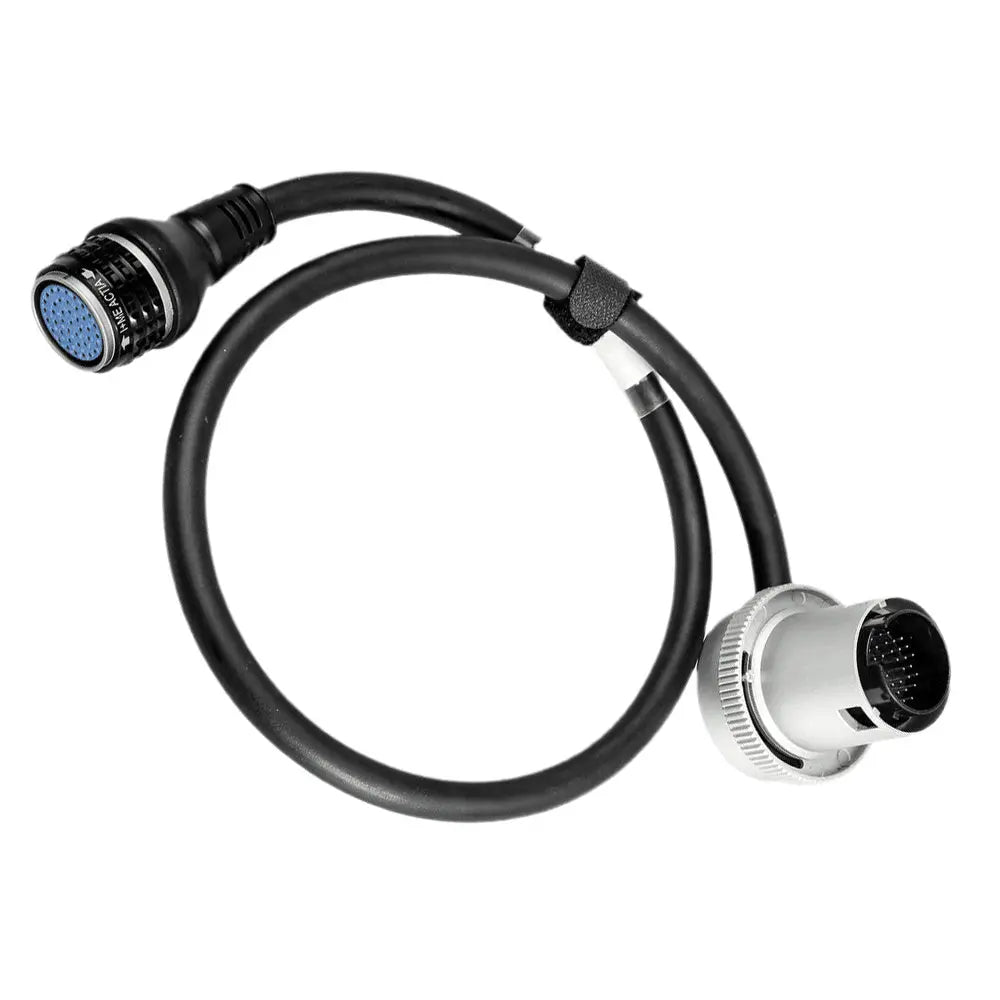

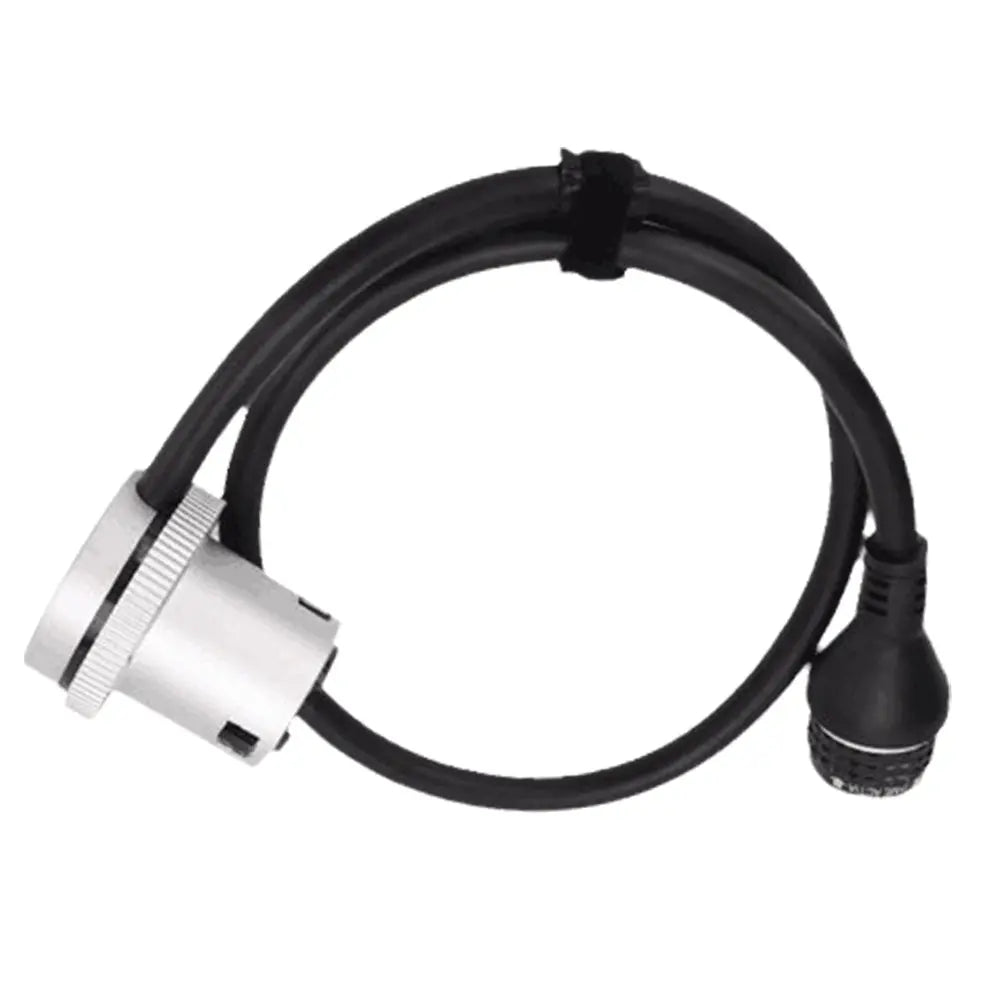

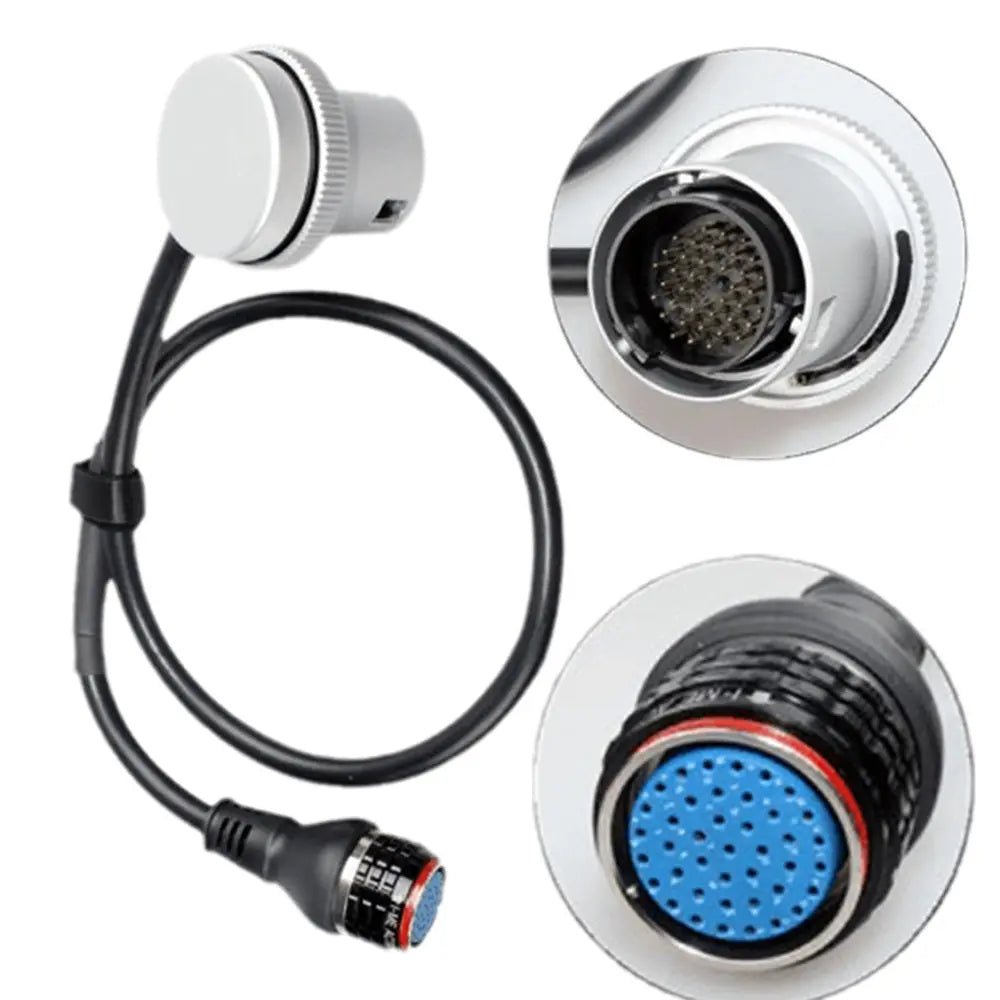

De Mercedes 38-pins OBD1 verloopkabel is een onmisbare adapter voor het aansluiten van de SD Connect C4 multiplexer op oudere Mercedes-Benz personenauto’s en vroege bestelwagens. Deze voertuigen maken gebruik van een ronde 38-pins diagnoseconnector in plaats van de latere 16-pins OBD2-aansluiting. De kabel vormt de noodzakelijke brug tussen de 38-pins poort in het motorcompartiment en de 16-pins interfacekabel van de C4-multiplexer.
Dankzij de juiste interne pinvertaling kunnen alle systeemlijnen (meerdere K-lijnen, voeding en massa) correct worden overgedragen, zodat uitgebreide dealerdiagnostiek via Xentry/DAS mogelijk wordt gemaakt.
Toepassing en functionaliteit:
De kabel maakt volledige communicatie mogelijk met voertuigen die uitgerust zijn met een 38-pins diagnosepoort. Typische toepassingen:
- Foutcodes uitlezen en wissen: Ondersteuning voor motor, ABS, SRS, transmissie, comfortmodules
- Live data bekijken: Monitoring van realtime waardes en sensoren
- Actuaties uitvoeren: Aansturen en testen van componenten via DAS
- Volledige moduledekking: Via verschillende K-lijnen naar individuele ECU’s
De kabel wordt gebruikt in combinatie met de standaard OBD2-hoofdkabel van de SD Connect C4.
Compatibiliteit:
Hardwarecompatibiliteit:
- Mercedes-Benz SD Connect C4 (origineel of hoogwaardige clone)
- Te gebruiken met de standaard 16-pins C4 interfacekabel
Voertuigcompatibiliteit (1994–2002):
- C-Klasse: W202
- E-Klasse: W124 (laat), W210
- S-Klasse: W140
- SL-Klasse: R129
- Sprinter: W901–W905 (indien voorzien van 38-pins poort)
- Vito: W638 (sommige uitvoeringen met 38-pins poort)
Let op: sommige bestelwagens uit deze periode hebben een 14-pins poort. Controleer dit vooraf visueel.
Verpakkingsinhoud:
- 1x Mercedes 38-pins OBD1 naar 16-pins verloopkabel
Technische specificaties:
| Specificatie | Beschrijving |
|---|---|

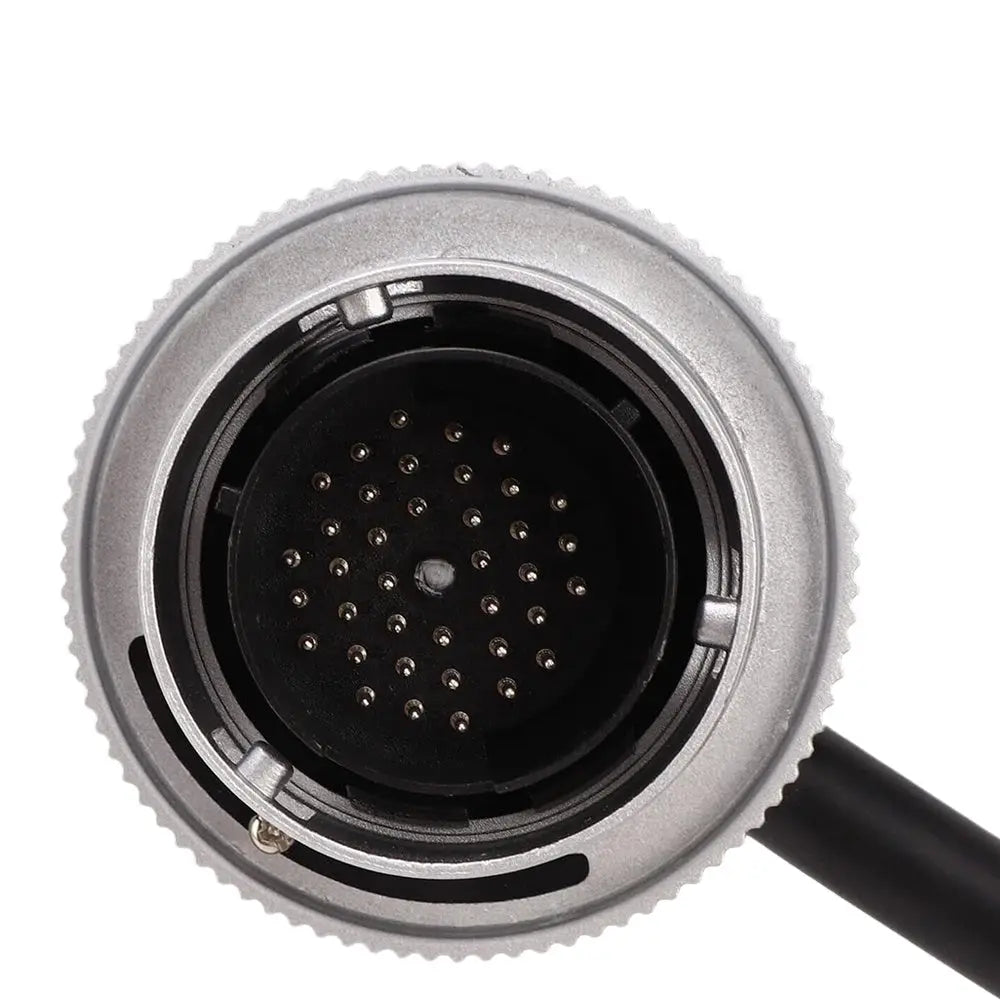

| Connector A | Mercedes 38-pins ronde male connector (personenauto-specifiek) |
| Connector B | Standaard 16-pins OBD2 female (J1962) – voor aansluiting op SD Connect C4 hoofdkabel |
| Type kabel | Passieve diagnose-adapterkabel |
| Kabellengte | Circa 40 cm (afhankelijk van fabrikant) |
| Pinout | Meerdere K-lijnen, voedings- en massapinnen correct doorgeschakeld |
