Jaltest Autobus Uitleesapparaat

Wat er in de doos zit

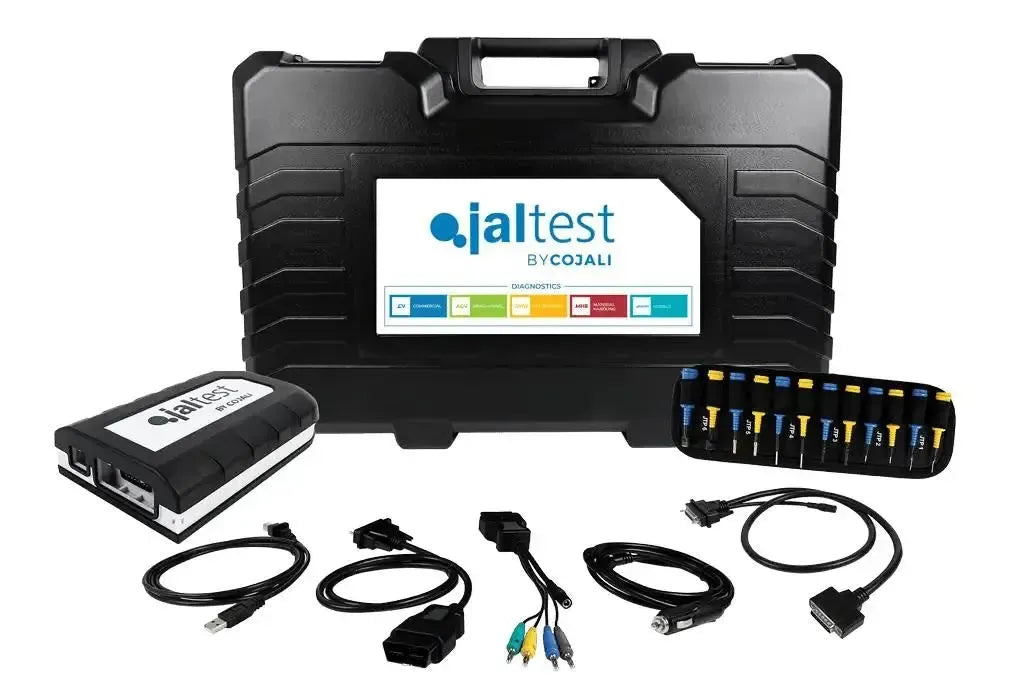

De koffer bevat de hardware waarmee u de verbinding legt, en daarnaast het softwarerecht dat de Bus-module ontsluit. De hardware is dezelfde als in de losse set 70001052; het onderscheid tussen de uitleesapparaten zit in de softwaremodule, niet in de koffer. Hieronder staat per onderdeel wat het is en welk referentienummer erbij hoort.

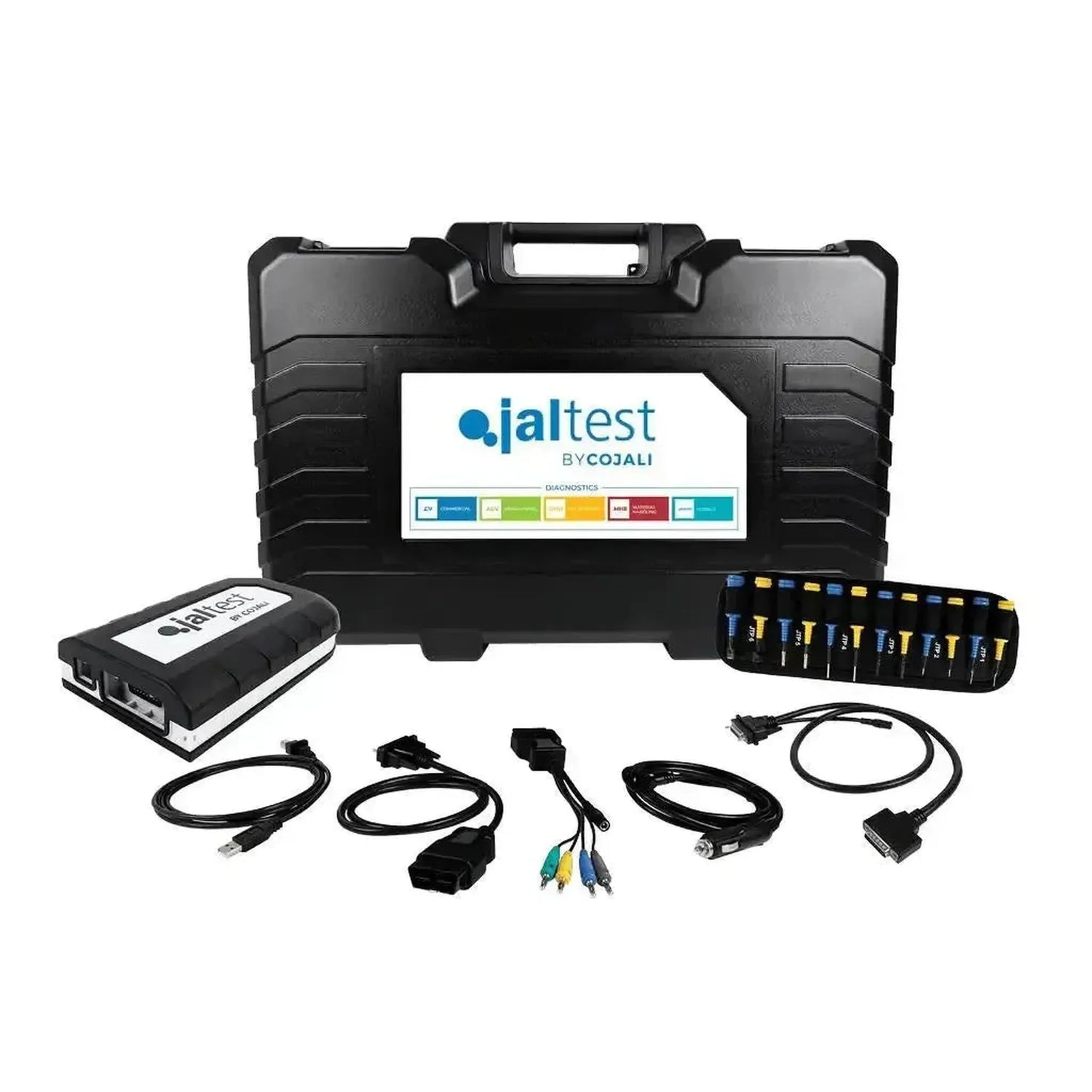

Hardware

• Jaltest Link V9 (70001015): De diagnose-interface die u op de diagnoseaansluiting van de bus aansluit, met 26-pins DB26 naar de kabel en USB-C naar de pc.
• Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en twee voedingskabels — JDC10AM2 met accuklemmen en JDC20AM2 voor de sigarettenaansteker. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• OBD-kabel, 16-polig (JDC213.9): De standaardkabel voor de gewone diagnoseaansluiting.
• USB-C-kabel (JDC107.9B): De verbinding tussen de Link en uw laptop.
• Verlengkabel van 100 cm (JDC100): Met een 26-pins DB26-stekker, de brede connector op de Link zelf. Nuttig wanneer de regeleenheid in een schakelkast of achterin de bus zit.
• Koffer (70003015): De compacte uitvoering, 505 x 381 x 146 mm.

Software

• Software (293300): De eenmalige aanschaf die de module Modular Bus ontsluit. Bij Modular is het eerste gebruiksjaar hierbij inbegrepen, dus er is geen aparte software-licentie nodig.
• Jaltest GRP: De werkplaatssoftware van Cojali voor klanten, voertuigen en rapporten, in de modi Basic, Synchro en Enterprise; die modi zijn kosteloos te activeren.

Een laptop en de buskabels horen hier niet bij. Zie Kabels en computer verderop op deze pagina.

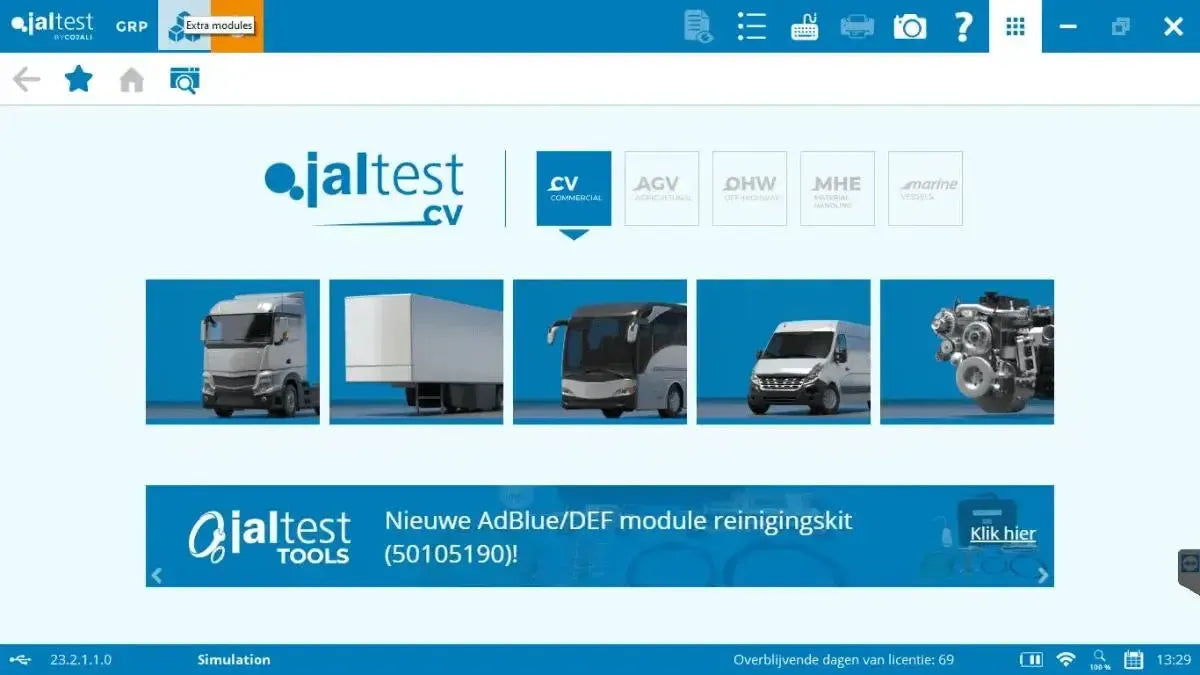

Voor welke bussen en systemen

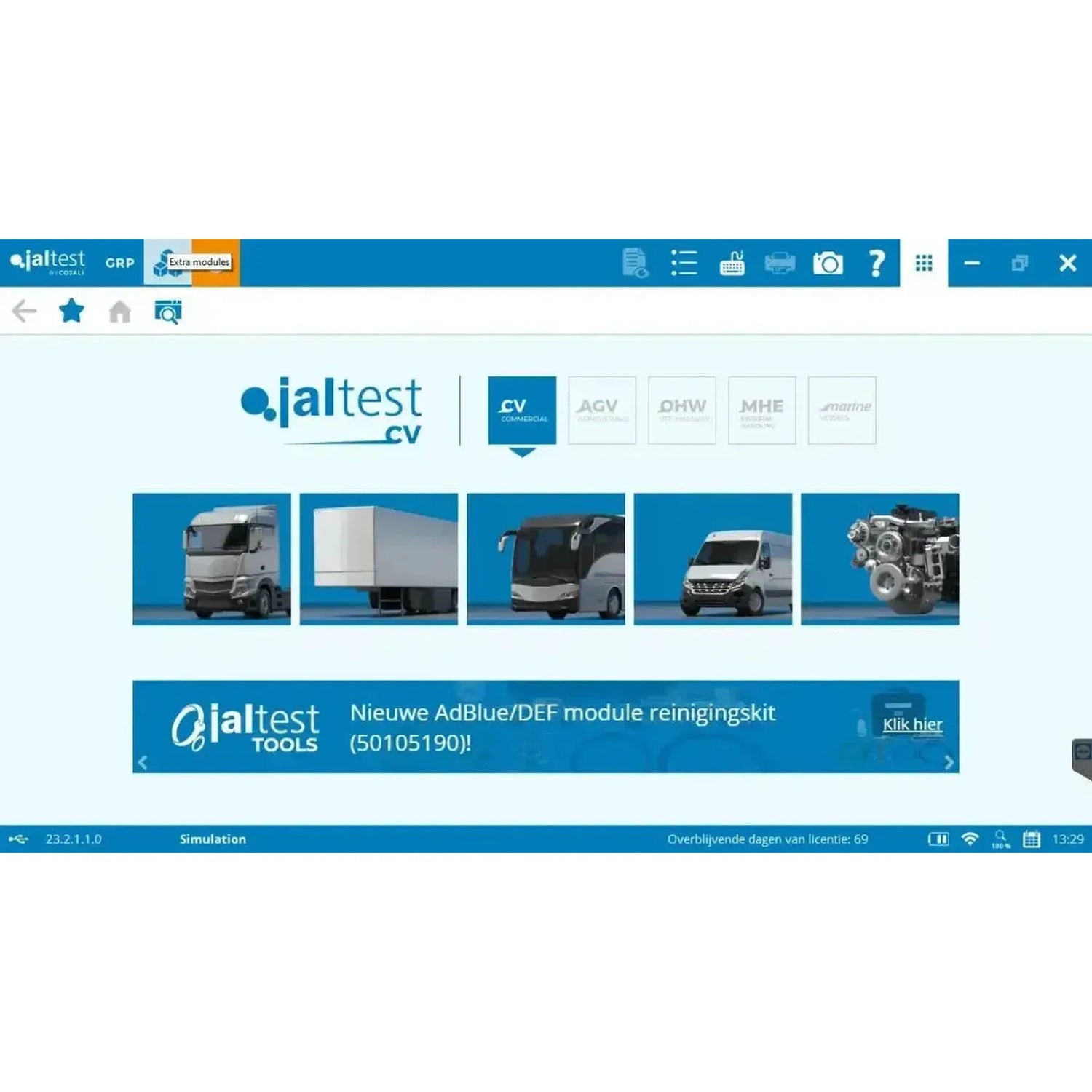

Jaltest Modular Bus bestrijkt stadsbussen, streekbussen en touringcars. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land waar het merk vandaan komt, niet over de huidige eigenaar.

Busmerken in de dekking

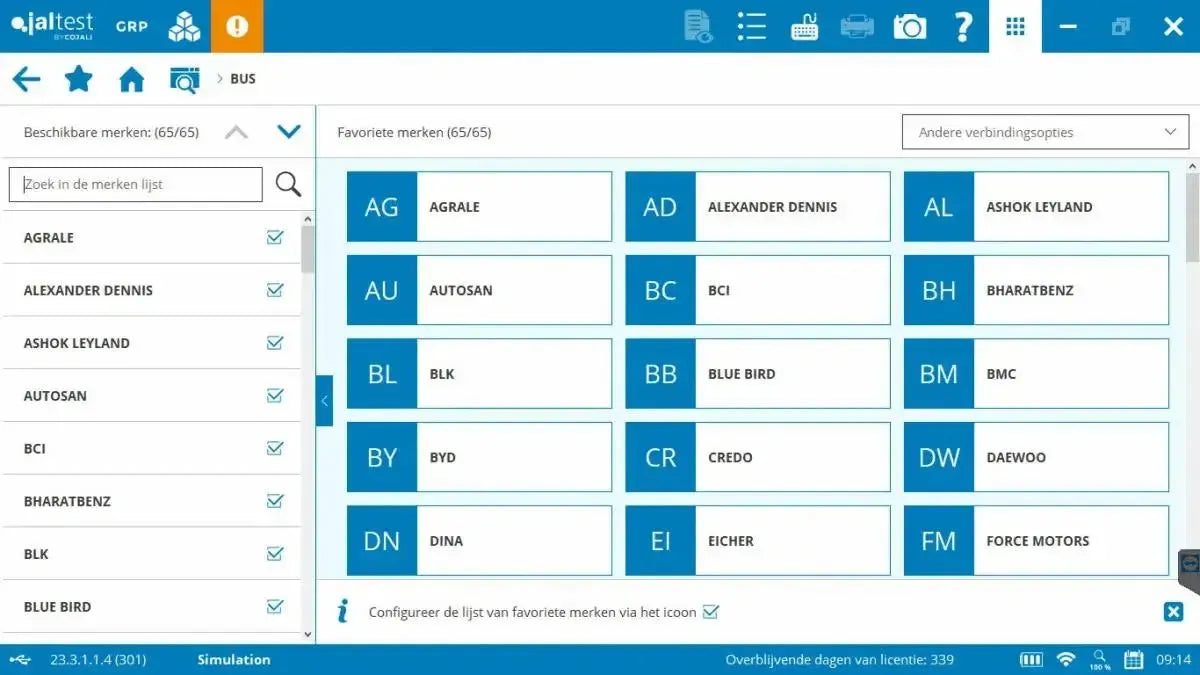

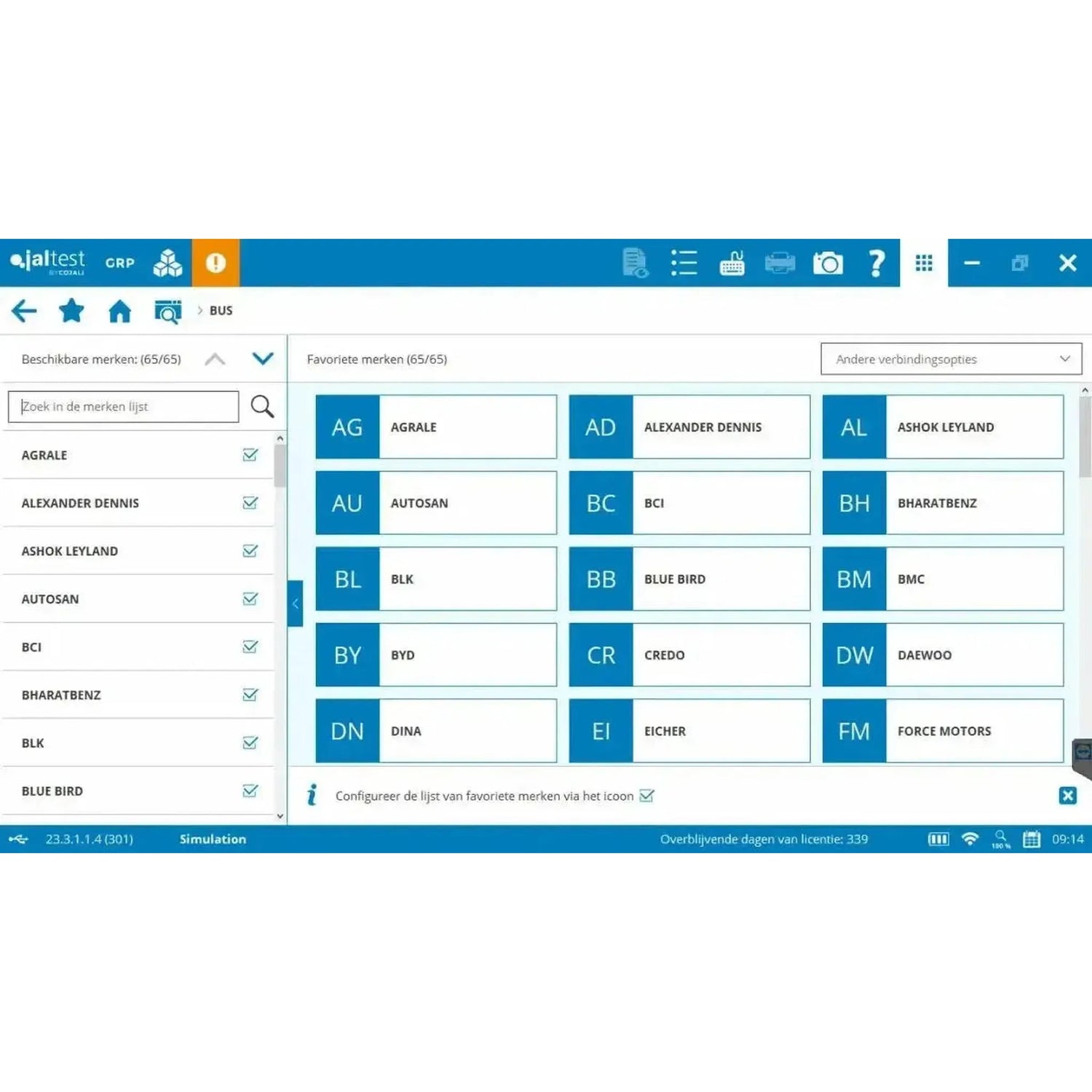

Bekende merken onder de bussen in de dekking van Jaltest Modular Bus: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL en Volvo.

Alle 73 merken bussen, gesplitst per werelddeel:

Europees is inclusief het Verenigd Koninkrijk, Turkije, Rusland en Belarus. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea en India onder vallen. Onder Overig staan de merken uit Australië en Afrika.

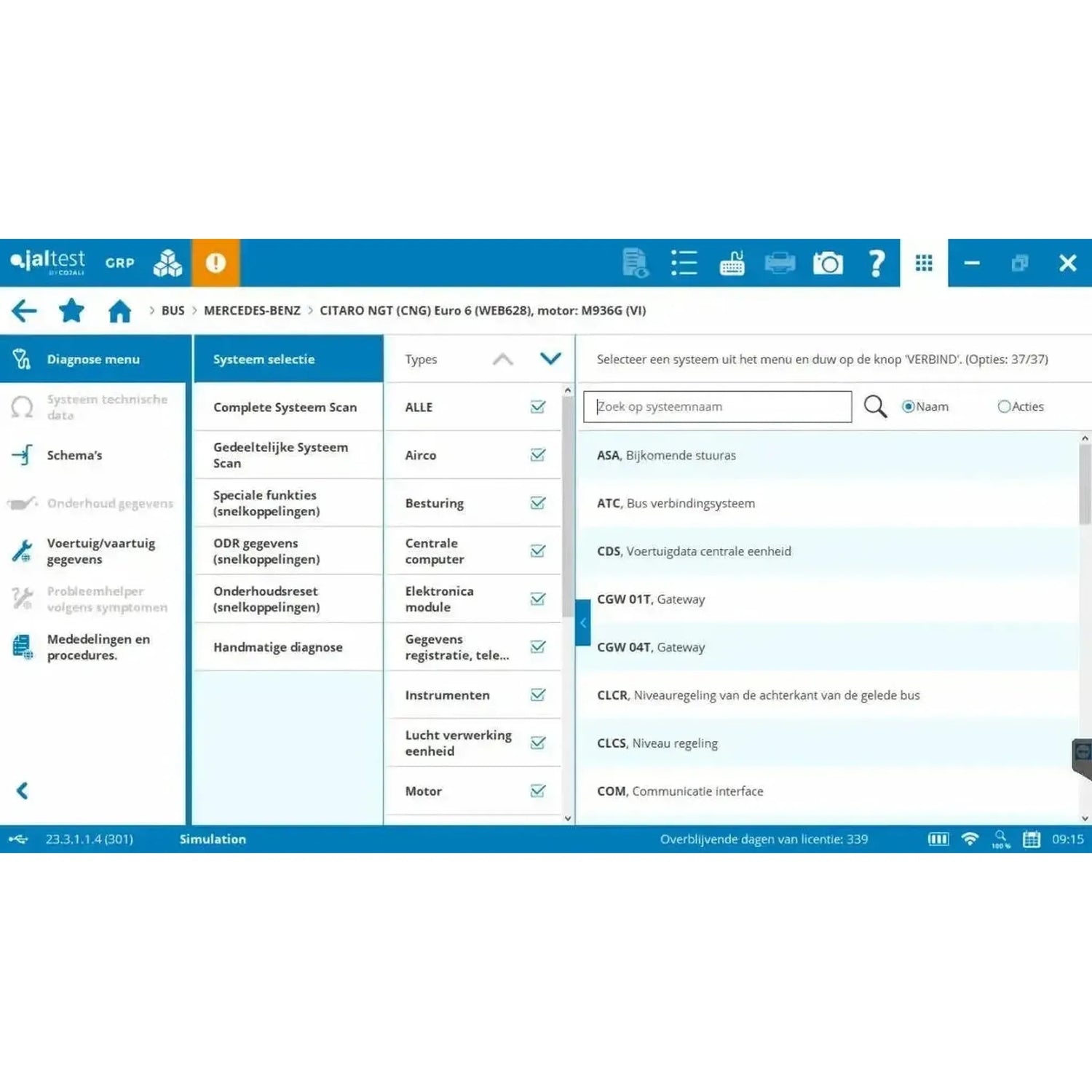

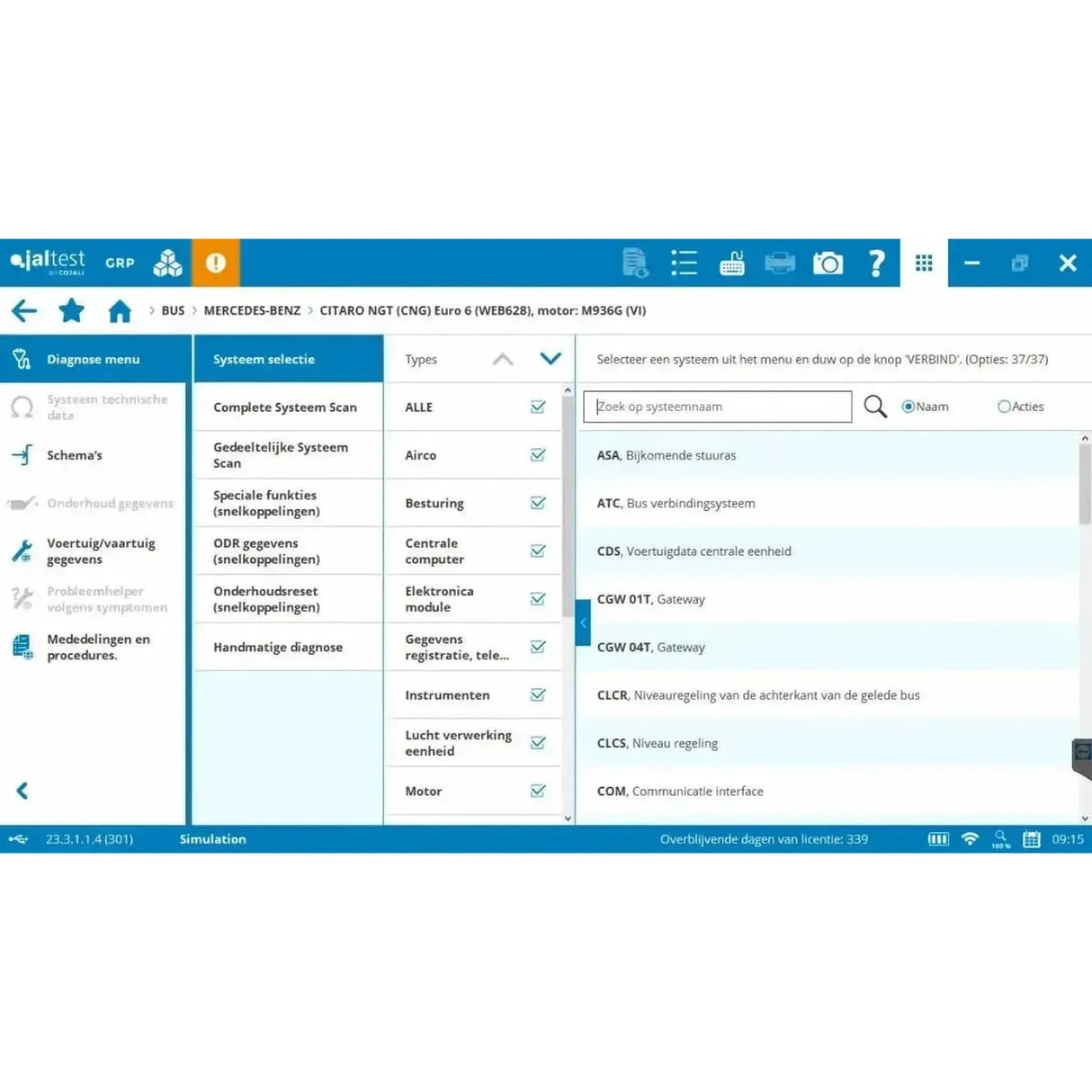

De systemen in de bus

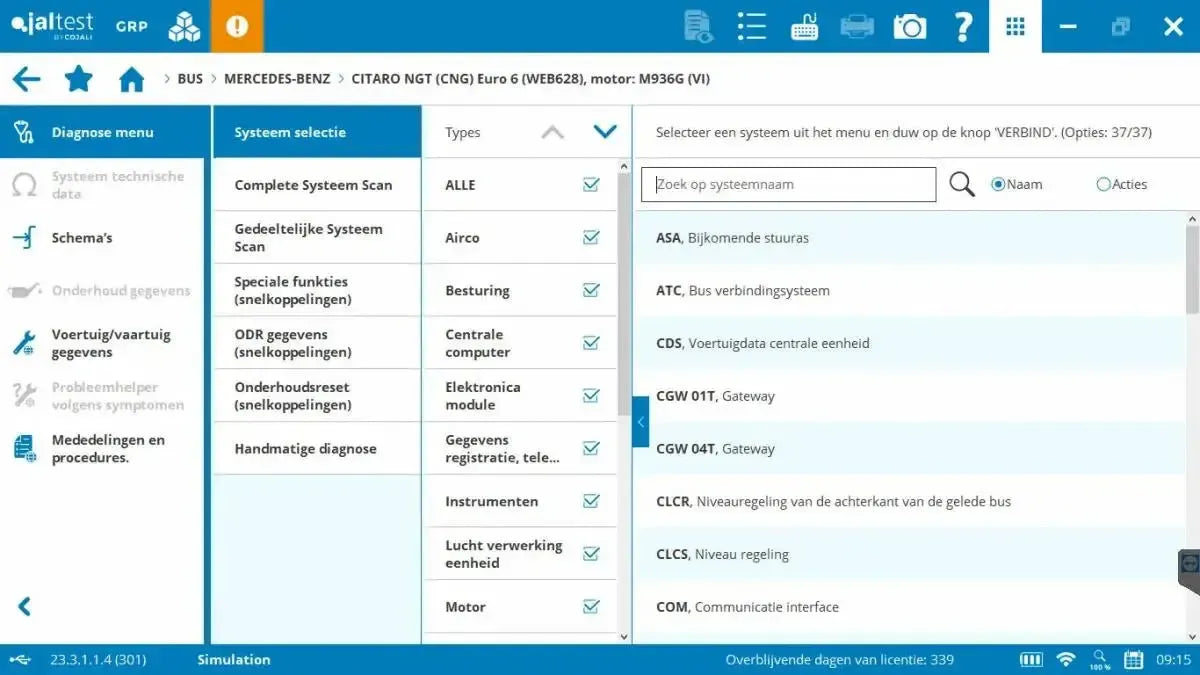

• Aandrijving: Motor, versnellingsbak en uitlaatgasnabehandeling, in de software de groep Antipollution met SCR en AdBlue.
• Automatische versnellingsbakken: De ZF Ecomat met de 9-polige Mate N-Lock-aansluiting, de ZF EcoLife in de mini-USB- en de MCP-uitvoering, en de Voith Diwa.
• Remmen en onderstel: Bedrijfsrem, hulpremmen, persluchtvoorbereiding, vering, stuurinrichting en chassismodule, met onder meer de Knorr-Bremse ABS6 en ABS24/EU12 en de ABS- en EBS-regelingen.
• Luchtvering (ECAS): De elektronisch geregelde luchtvering die ook de instaphoogte bij de halte verzorgt, met daarbij de Wabco ECAS CAN 2.
• Deursturing: De Wabco MTS-deurbesturing, de modulaire regeling die de deuren aanstuurt.
• Klimaatregeling: De Wabco ATC en ATC Coach voor de klimaatzones in de bus.
• Elektronica en comfort: Centrale computer, elektronische modules, instrumentenpaneel, verlichting, kachel, scherm, audio en startonderbreker.
• Veiligheid: De groep Safety, met noodremassistentie en rijstrookbewaking.
• Registratie en telematica: De groep Data registration, telematics en FMS, met daaronder ook de tachograaf.

Zoeken op onderdeel in plaats van op bus

Zit hetzelfde systeem in bussen van verschillende bouwers, dan benadert u het op het onderdeel in plaats van op het voertuig. Dat is handig bij een automaatbak of een remsysteem dat door tientallen carrosseriebouwers wordt ingebouwd.

Wat u ermee kunt

Met de Bus-module leest u de regeleenheden van de bus uit, volgt u meetwaarden en stuurt u componenten aan. Daarnaast doet u er het werk mee dat om de software vraagt: Het roetfilter, de injectoren, de kalibraties en de onderhoudstellers.

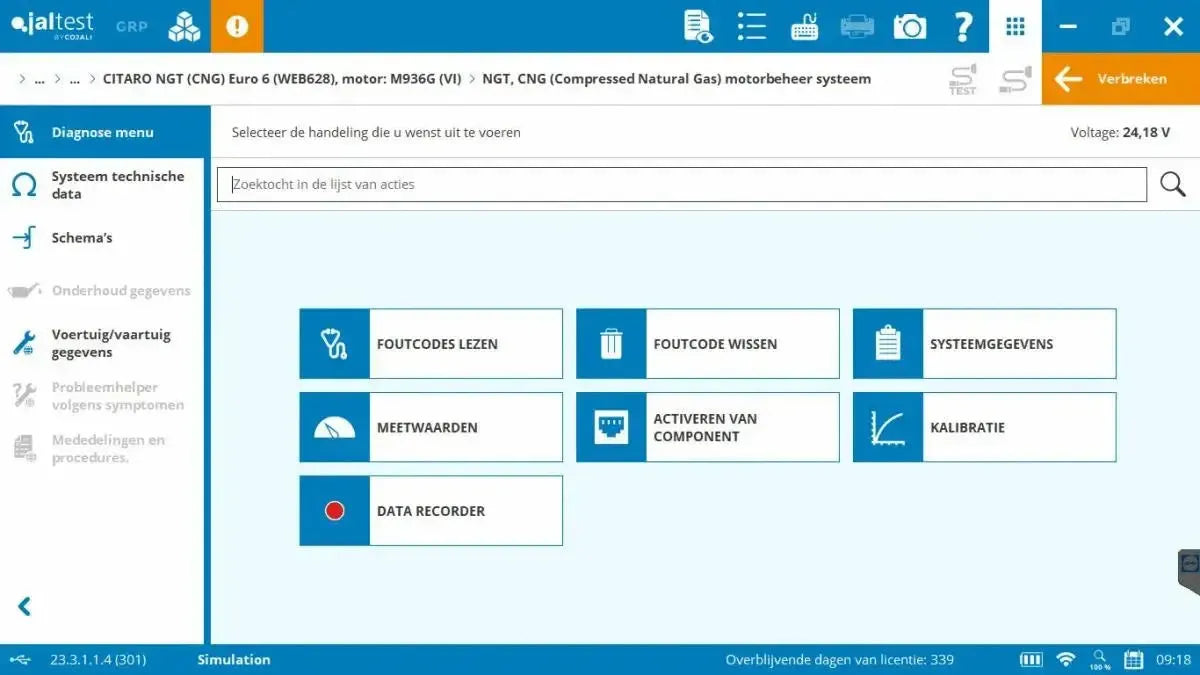

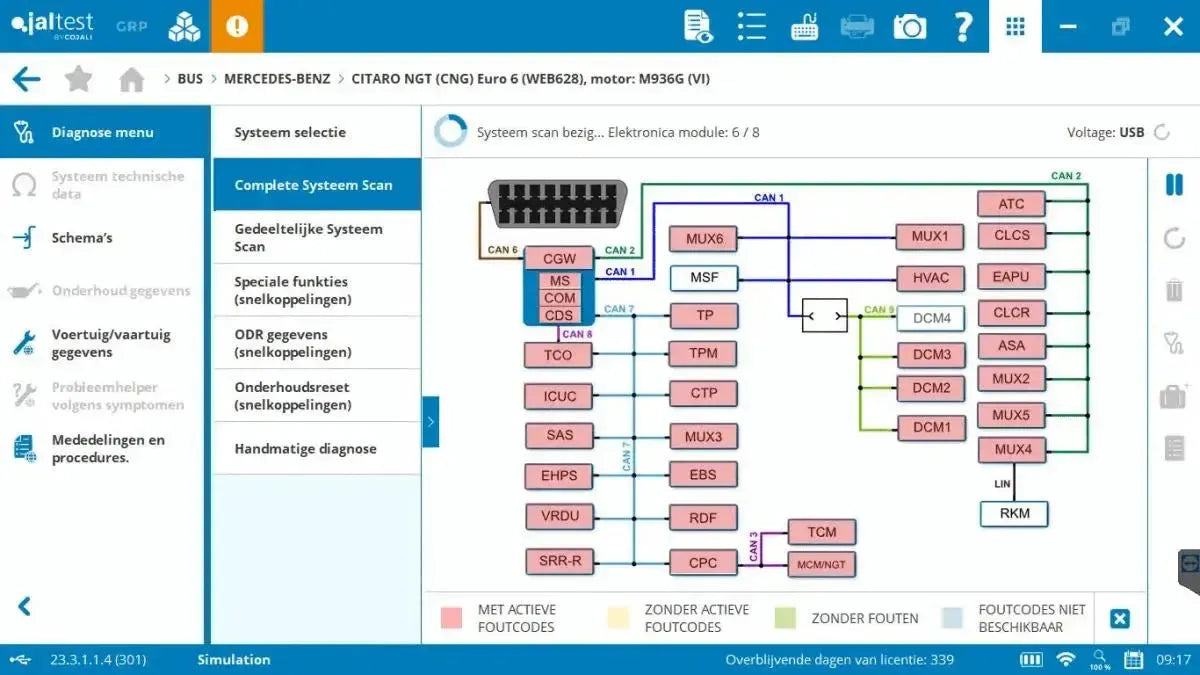

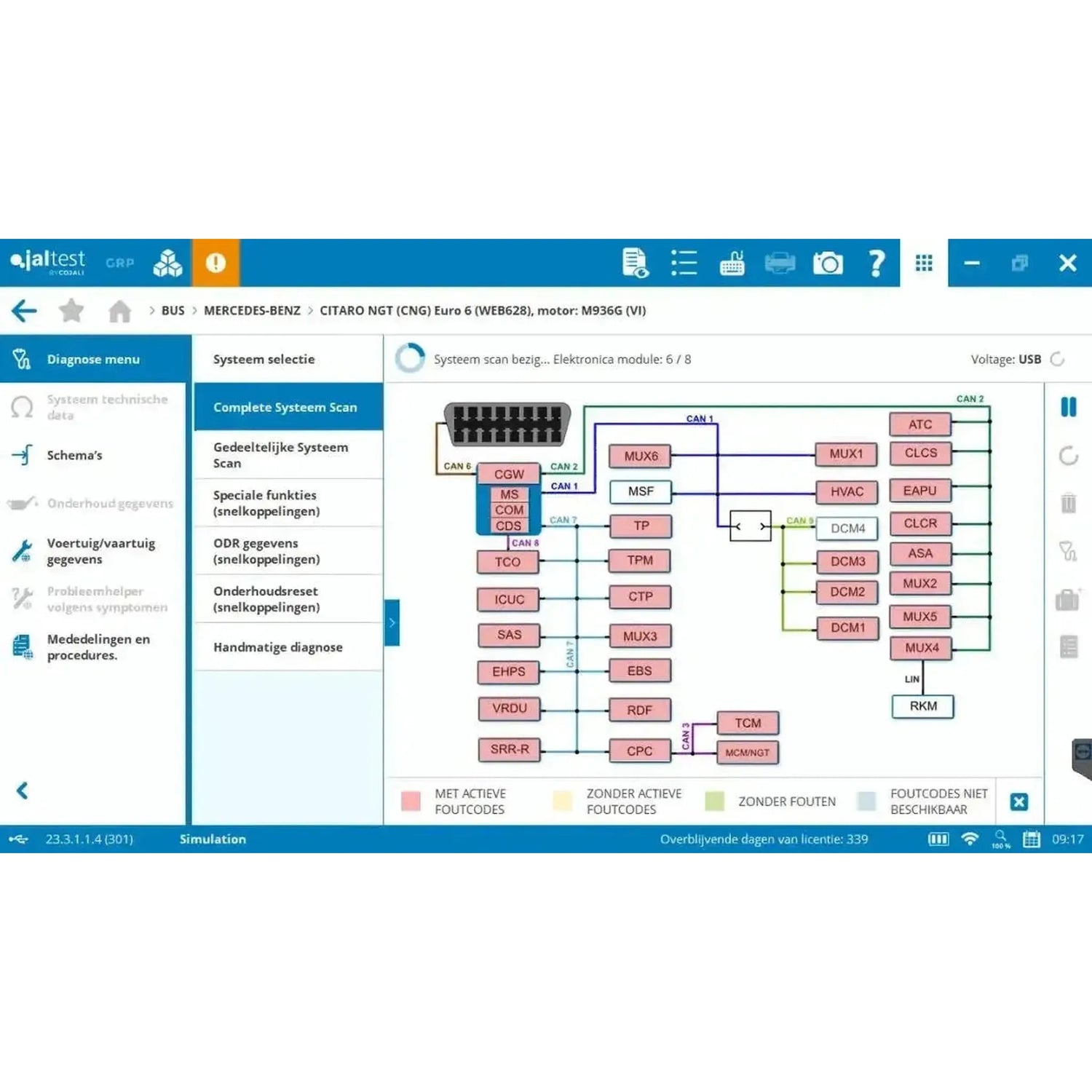

Diagnose

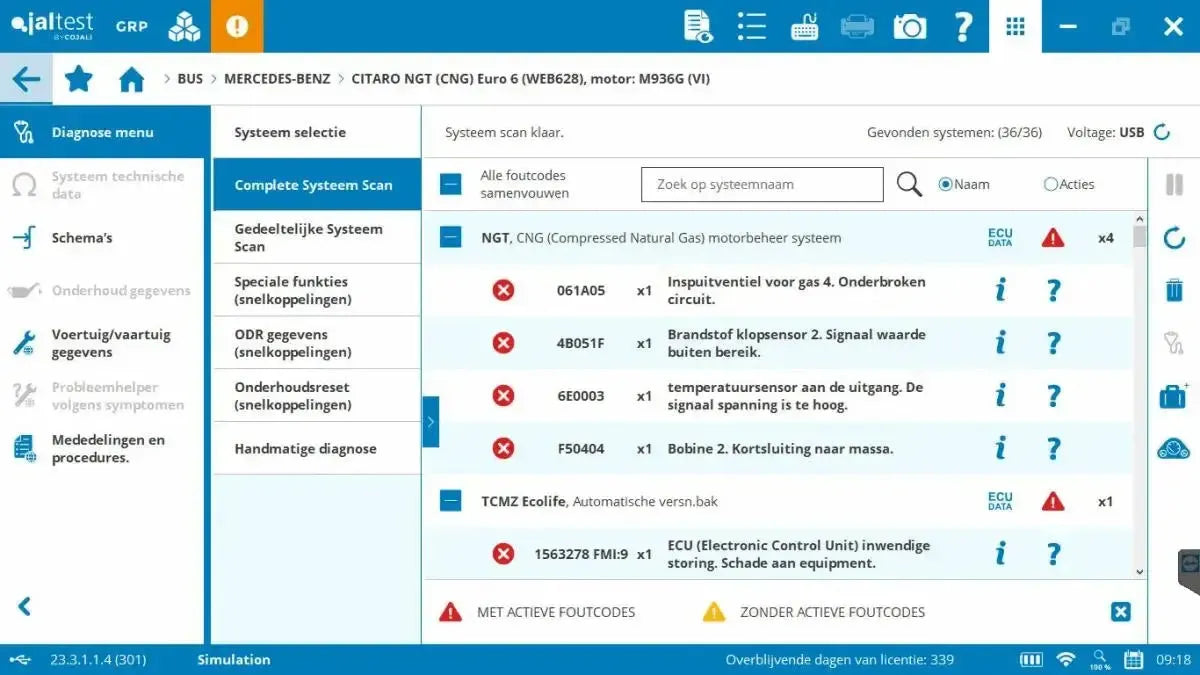

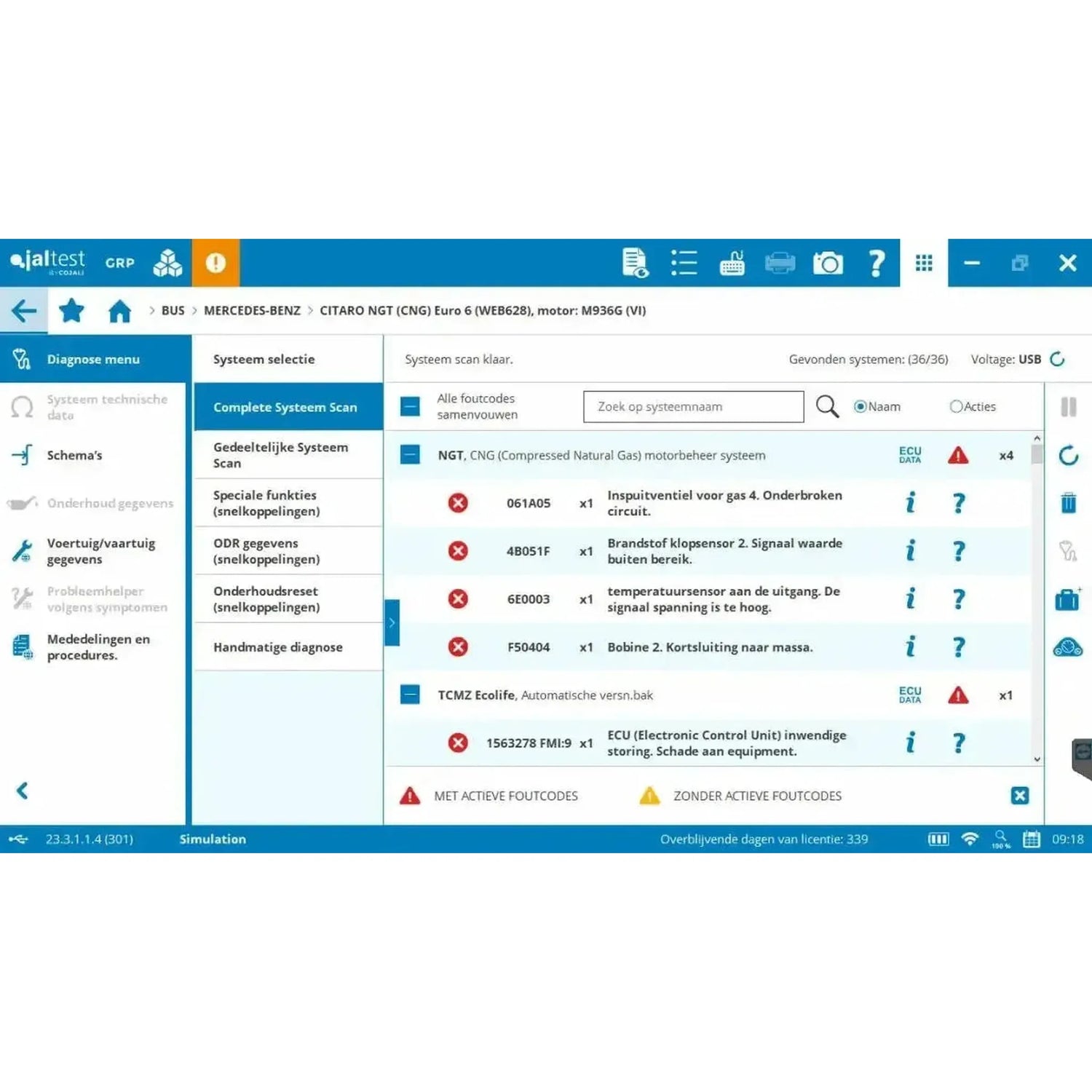

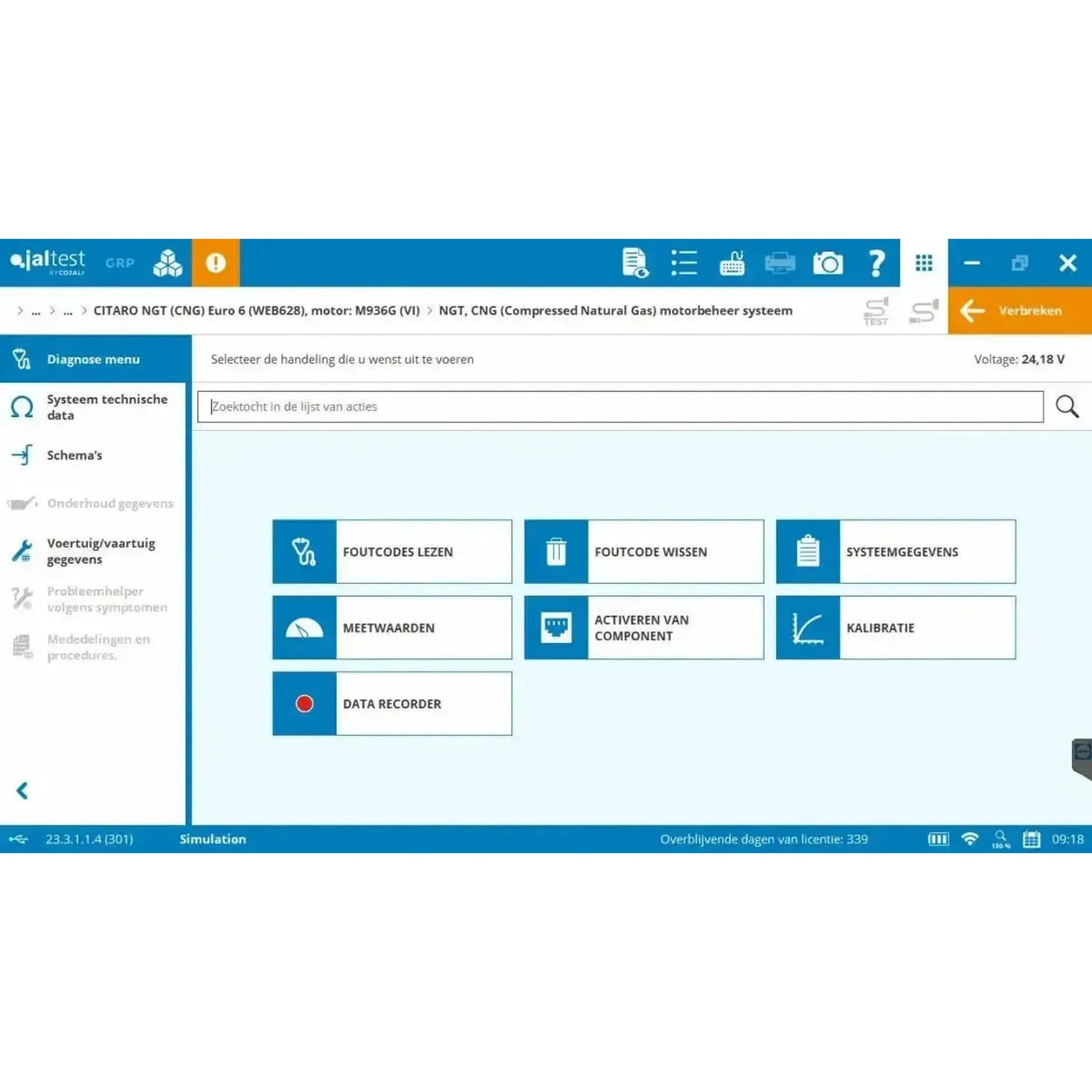

• Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid, met informatie over de codes.
• Meetwaarden: De waarden van de aangesloten sensoren op het scherm, in cijfers en in grafiek.
• Componenten aansturen: Onderdelen gericht bedienen om hun werking te controleren.
• ECU-gegevens: Onderdeelnummer, serienummer en softwareversie van de regeleenheid.

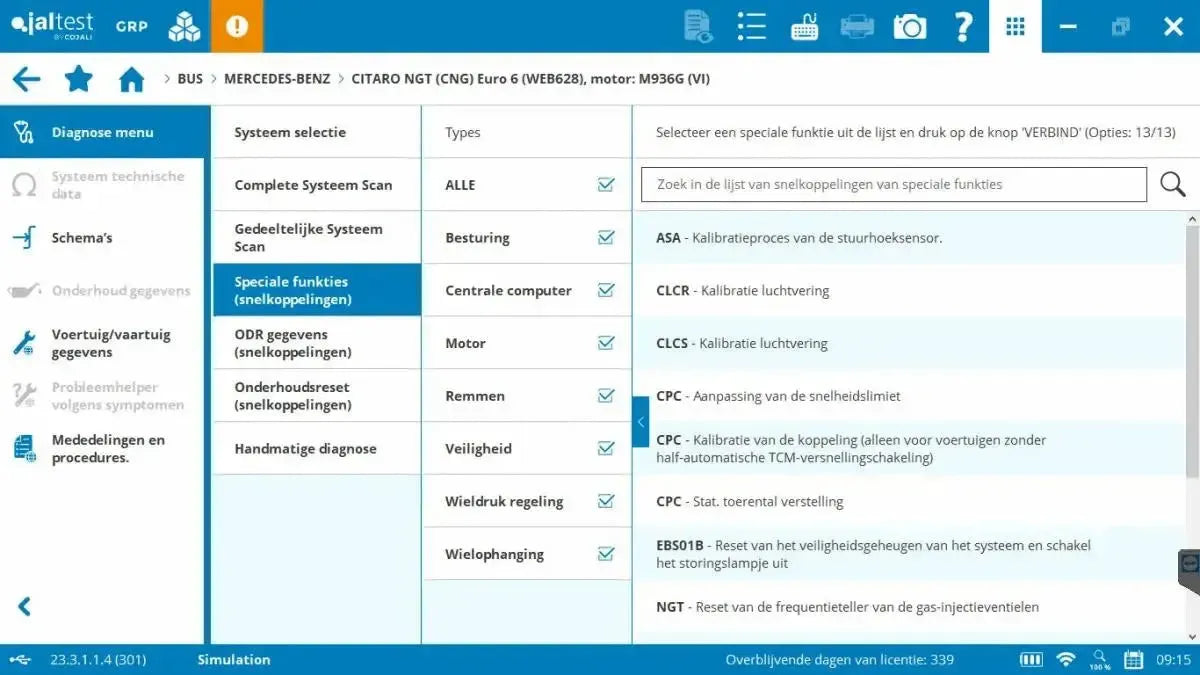

• Parameters en kalibraties: Regeleenheden configureren en systemen afstellen.

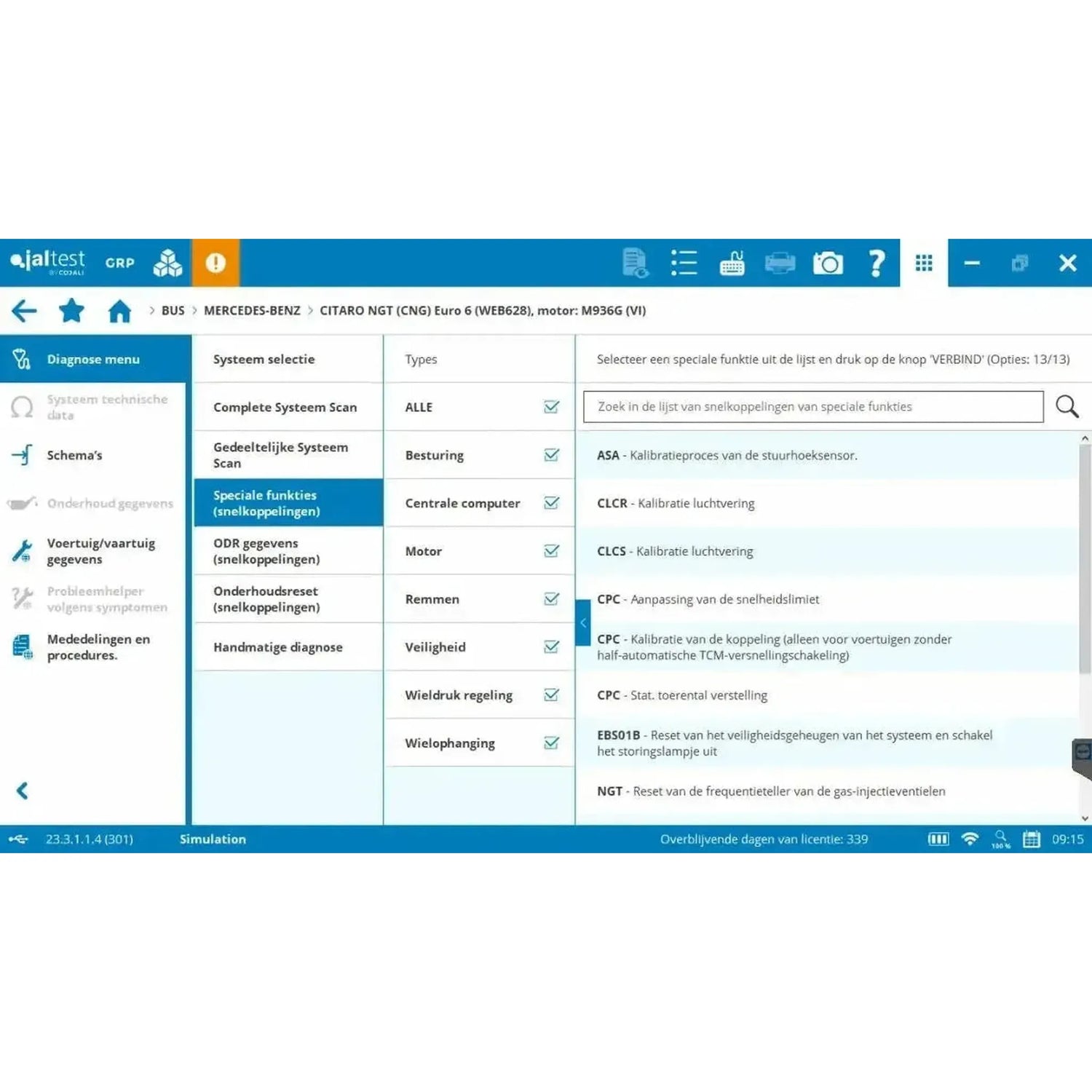

Onderhoud en kalibratie

• Roetfilter (DPF): Geforceerd regenereren, en na vervanging aanmelden.
• Cilinderuitschakeltest: Cilinders afzonderlijk uitschakelen om de motorloop te beoordelen.
• Injectorcodering: Nieuwe injectoren aanmelden in de motorregeling.
• Automaatbak kalibreren: De ZF Ecomat, de ZF EcoLife en de Voith Diwa afstellen na werkzaamheden aan de bak.
• Luchtvering afstellen: De rijhoogte en de hoogtesensoren van de ECAS-regeling vastleggen, ook voor de instaphoogte bij de halte.
• Deurregeling instellen: De Wabco MTS-deurbesturing na vervanging opnieuw afstellen.
• Onderhoudstellers: Terugzetten na een servicebeurt.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Veel bussystemen houden daarnaast hun eigen diagnosestekker op de regeleenheid, en daar hoort een aparte kabel bij. De software zelf draait op een Windows-pc.

• Vrachtwagen- en buskabelset (29362): Kabels voor Volvo, Mercedes-Benz en MTU, Wabco-remsystemen, Renault, Iveco, de MAN TG-serie, DAF en MAN met 37-polige stekker.
• Automaatbakken: JDC307A voor de ZF Ecomat met de 9-polige Mate N-Lock, JDC308A voor de ZF EcoLife met mini-USB en JDC309A voor de EcoLife in de MCP-uitvoering met de gele 9-polige stekker.
• Klimaat en deuren: JDC304A voor de Wabco ATC-klimaatregeling en de Wabco MTS-deurbesturing op de 4+4-pins aansluiting.
• Remmen en luchtvering: JDC305A voor de Knorr-Bremse ABS6 en ABS24/EU12, en JDC310A voor de ECAS-luchtveringsregeling op de Solbus-bussen.
• Oudere bussen: JDC311A voor de 9-pins Sub-D op de Solaris-bussen, JDC301A voor de Volvo bus ECS en JDC302A voor de Volvo bus ABS.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Welke kabel u nodig heeft, bepaalt de regeleenheid in de bus en niet de naam van de carrosseriebouwer. Controleer aan de bus zelf welke stekker op de regeleenheid zit voordat u bestelt: Kijk op de automaatbak, in de schakelkast bij de deur en op de OBD-plaats van het voertuig.

Licentie en verlenging

Bij Modular koopt u de software-activatie en het eerste gebruiksjaar in één keer. Vanaf het tweede jaar verlengt u met de update-licentie (29051300), telkens voor opnieuw twaalf maanden. Zolang de licentie loopt, krijgt u alle nieuwe softwareversies voor de bussystemen.

• Looptijd: Twaalf maanden vanaf de activering, inbegrepen bij de software-activatie.
• Verlenging: Jaarlijks, met de update-licentie (29051300).
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie, en verder elk half jaar.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De module wordt geblokkeerd tot u de update-licentie afneemt.

Optionele uitbreidingen

Naast de Bus-module zijn er uitbreidingen die u los bestelt. Ze zijn niet nodig om te kunnen diagnosticeren, maar breiden het naslagwerk, de ondersteuning of het gereedschap uit. Hieronder staat wat er bij autobussen en touringcars hoort.

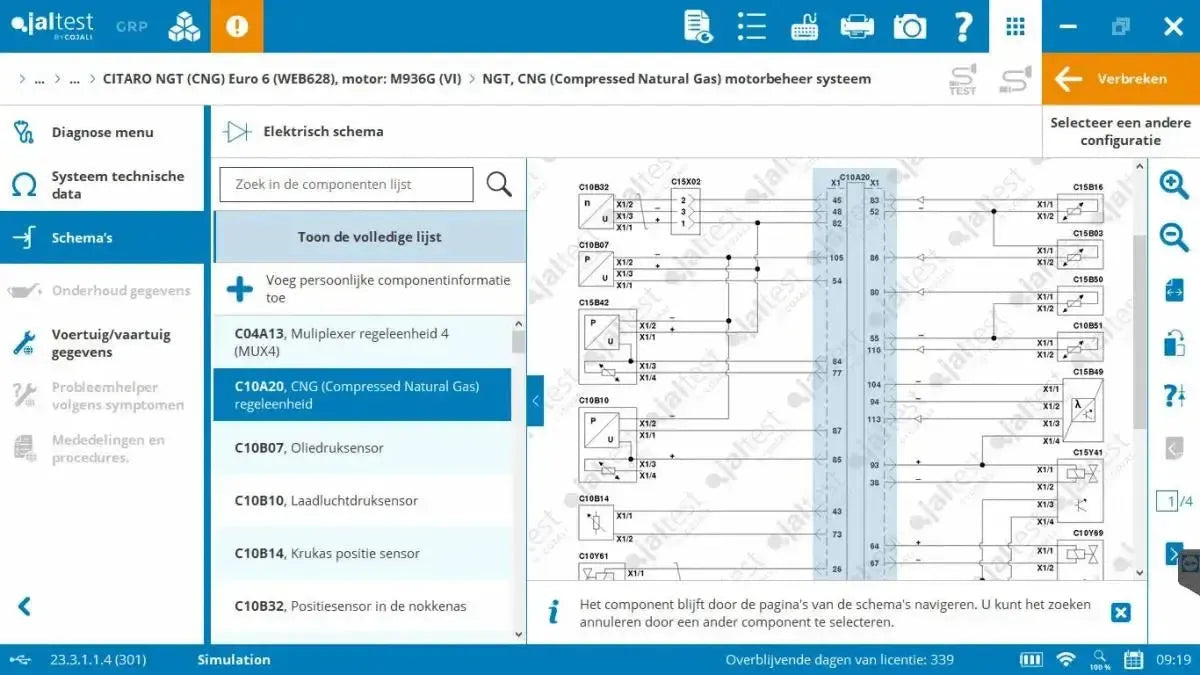

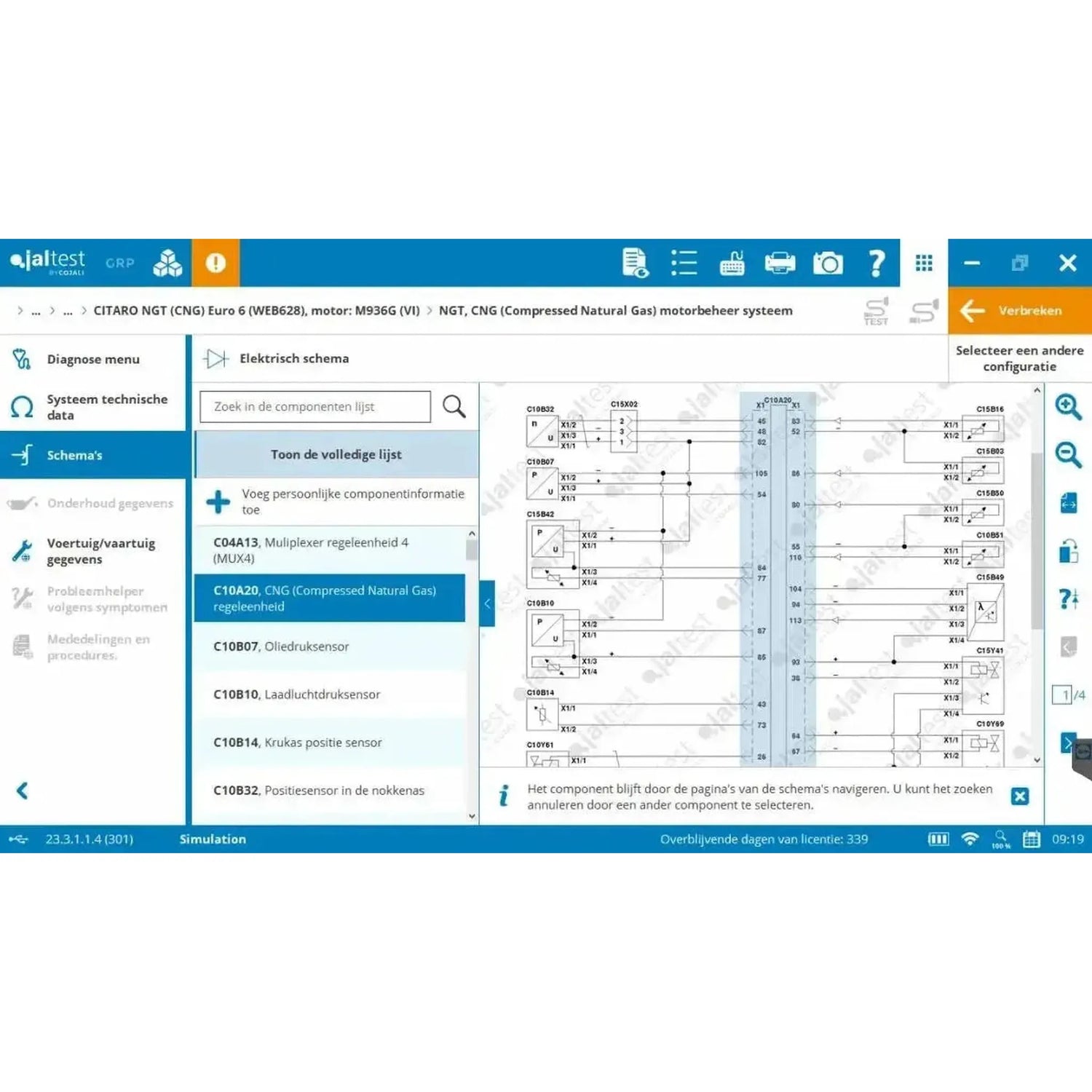

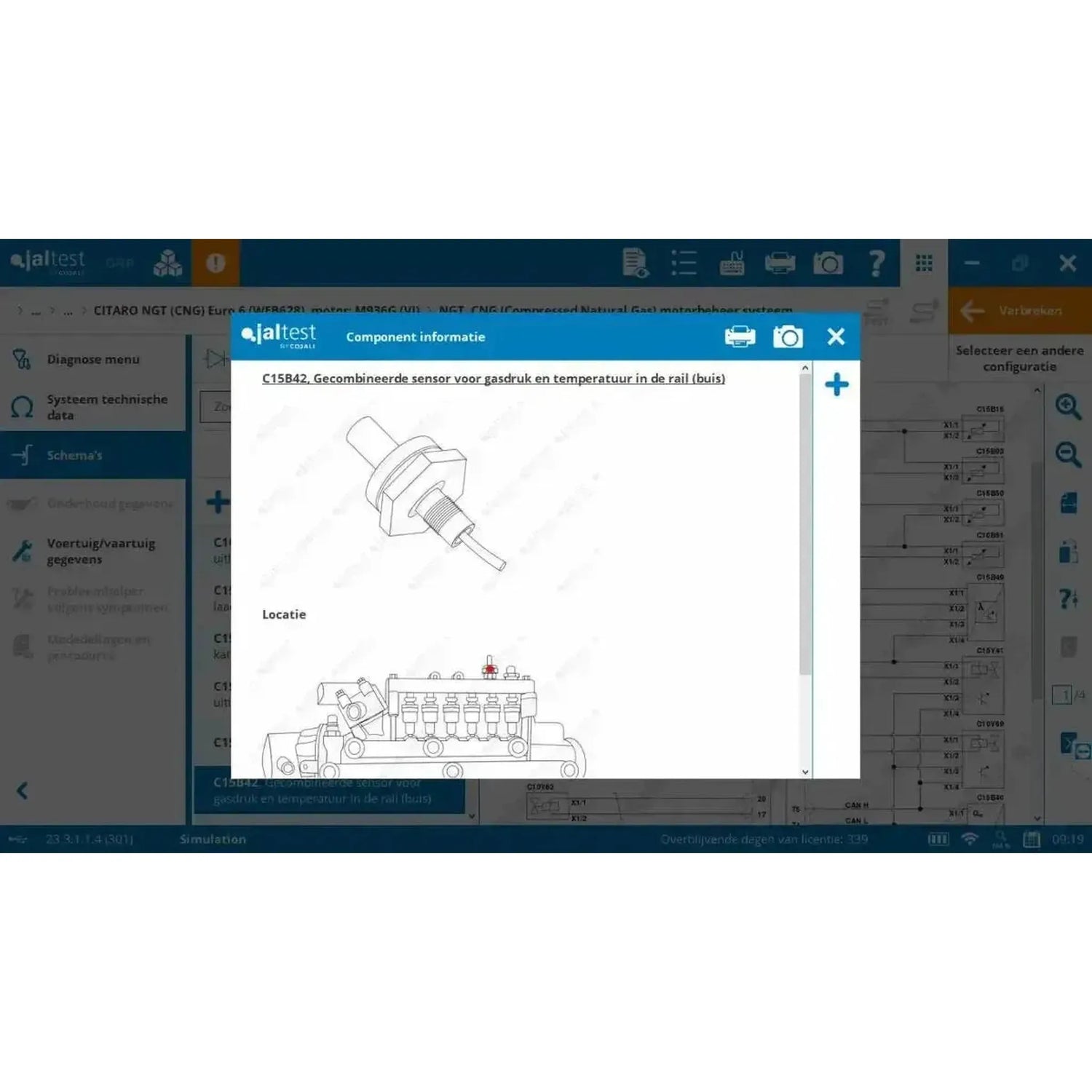

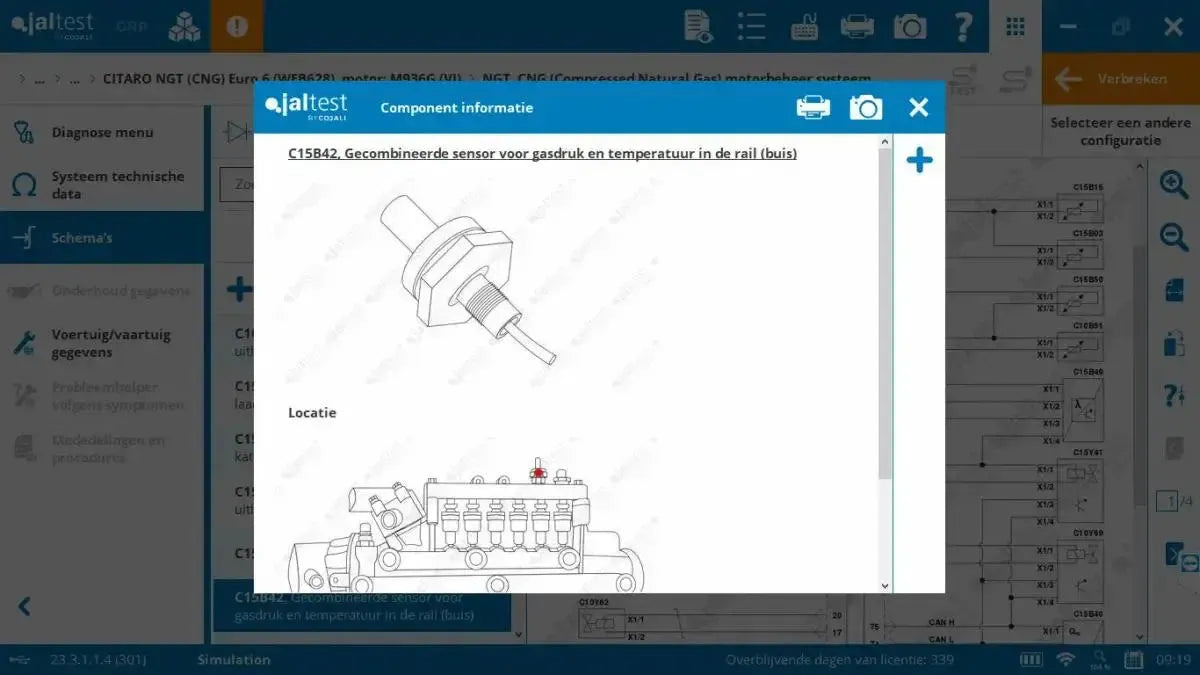

• INFO Plus voor Modular (70605043): De schakelschema's en de begeleide reparatieprocessen. Neem die af voor evenveel modulaire licenties als uw apparatuur heeft.
• Fabrikantmodule (29469): Kiezen op systeemfabrikant in plaats van op voertuigmerk, met de update-licentie 29481 voor de jaren daarna. Die module is niet los te krijgen en vraagt Modular Truck, Modular Bus of allebei; met deze set is aan die eis voldaan.
• Jaltest ETM (70001007): De externe tester waarmee u EBS-modulatoren en sensoren los doormeet, ook als kit met de meetkabels (70001008). Werkt alleen met een lopende CV- of modulaire licentie en wordt niet als los product geleverd.
• Jaltest ATS: Een jaar toegang tot de Engelstalige technische helpdesk van Cojali. Loopt automatisch door; opzeggen kan schriftelijk tot dertig dagen voor de vervaldatum.
