Jaltest Marine (Buitenboord) Uitleesapparaat

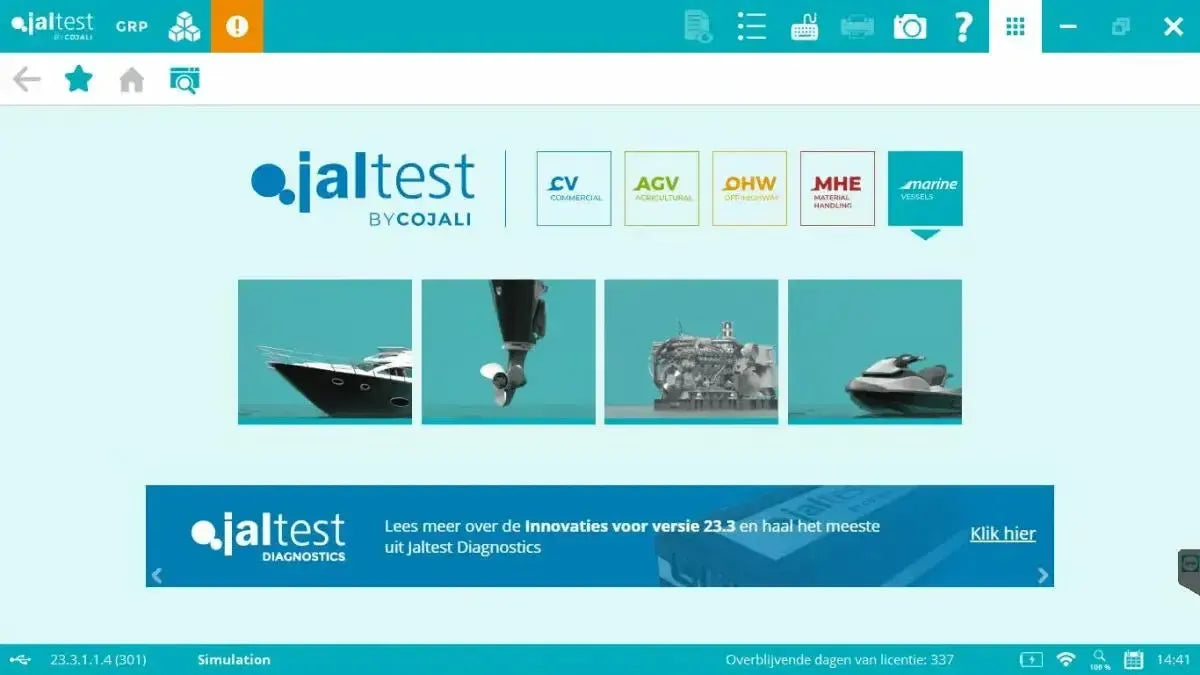

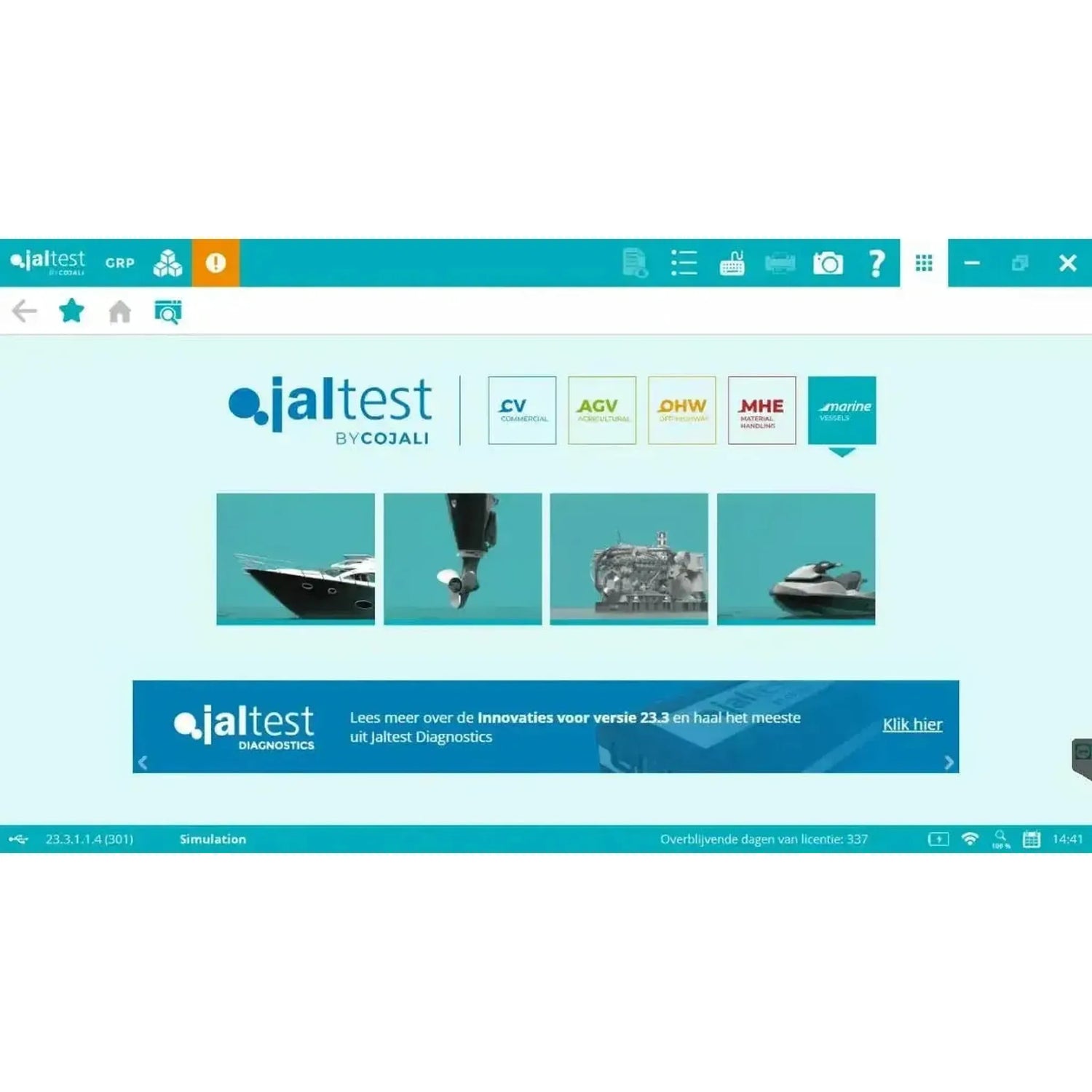

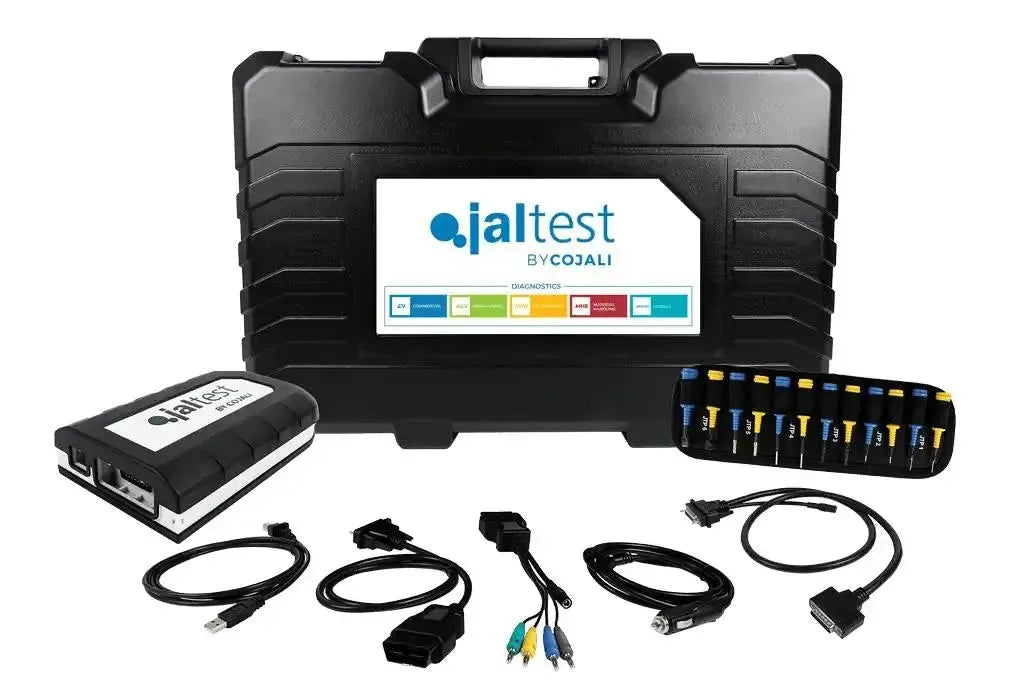

Wat er in de doos zit

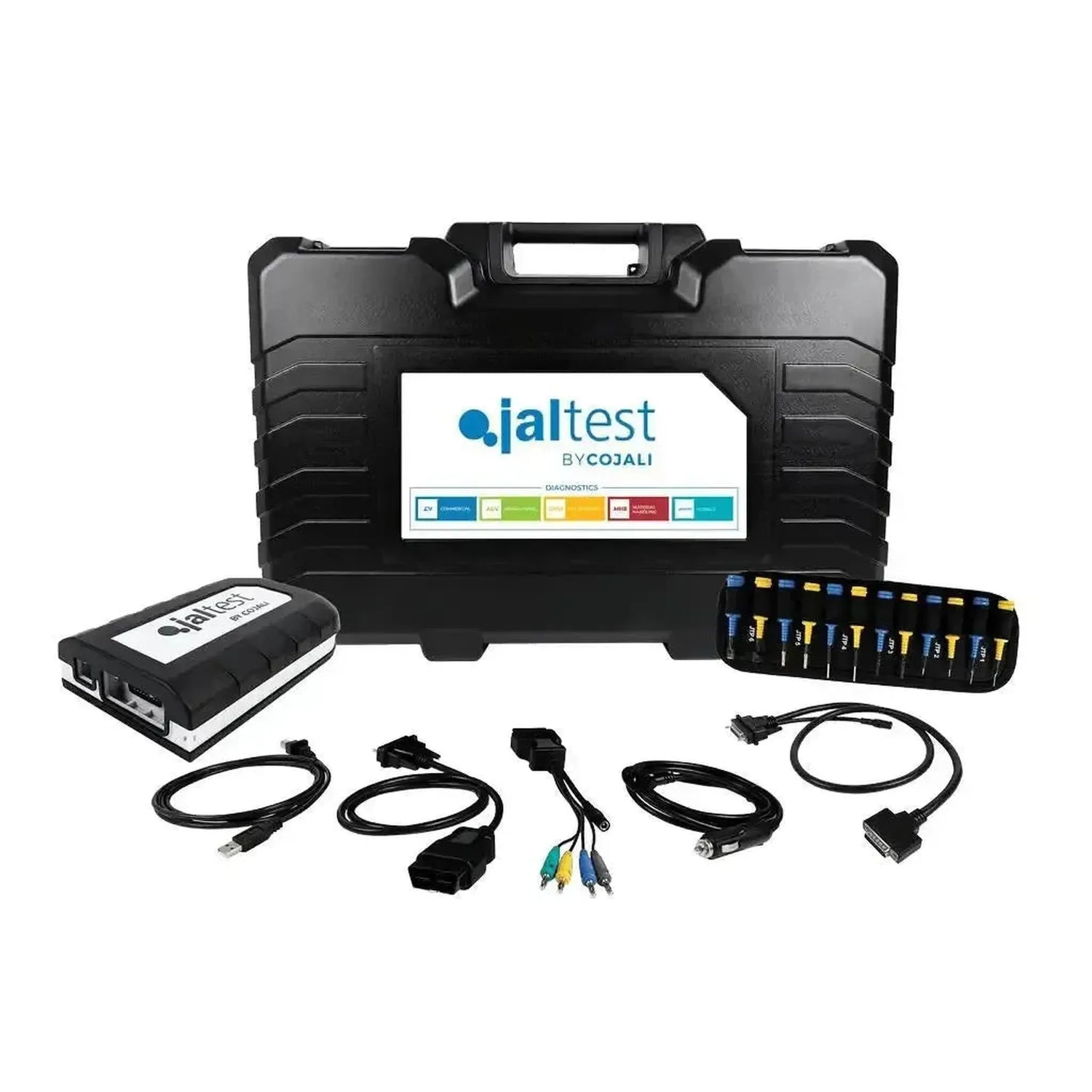

De koffer bevat de hardware waarmee u de verbinding legt, en daarnaast de softwarerechten die de Buitenboord-module ontsluiten. De hardware is dezelfde als in de losse set 70001053; het onderscheid tussen de vier Marine-uitleesapparaten zit in de softwaremodule en niet in de koffer. Hieronder staat per onderdeel wat het is en welk referentienummer erbij hoort.

Hardware

• Jaltest Link V9 (70001015): De diagnose-interface die u op de diagnoseaansluiting van de motor aansluit, met 26-pins DB26 naar de kabel en USB-C naar de pc.
• Multipin Kit Jaltest Marine (70002007): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en de voedingskabel JDC10AM2 met accuklemmen. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• OBD-kabel, 16-polig (JDC213.9): De standaardkabel voor de gewone diagnoseaansluiting.
• USB-C-kabel (JDC107.9B): De verbinding tussen de Link en uw laptop.
• Verlengkabel van 250 cm (JDC100B): Met een 26-pins DB26-stekker, de brede connector op de Link zelf. Tweeënhalf keer zo lang als de JDC100 in de andere Jaltest-koffers, want aan boord ligt de motor zelden binnen handbereik van de plek waar de laptop staat.
• Koffer (70003015): De compacte uitvoering, 505 x 381 x 146 mm.

Software

• Software (74502004): De eenmalige aanschaf die de Buitenboord-module ontsluit.
• Activering van de licentie, twaalf maanden (74502014): Het recht om er het eerste jaar mee te werken.
• INFO Online Marine (29479): De technische informatie bij de software. Zit erin, is niet los te koop en is in 2026 kosteloos.
• Jaltest GRP: De werkplaatssoftware van Cojali voor klanten, vaartuigen en rapporten.

Een laptop en de marinekabels horen hier niet bij. Zie Kabels en computer verderop op deze pagina.

Voor welke motoren en systemen

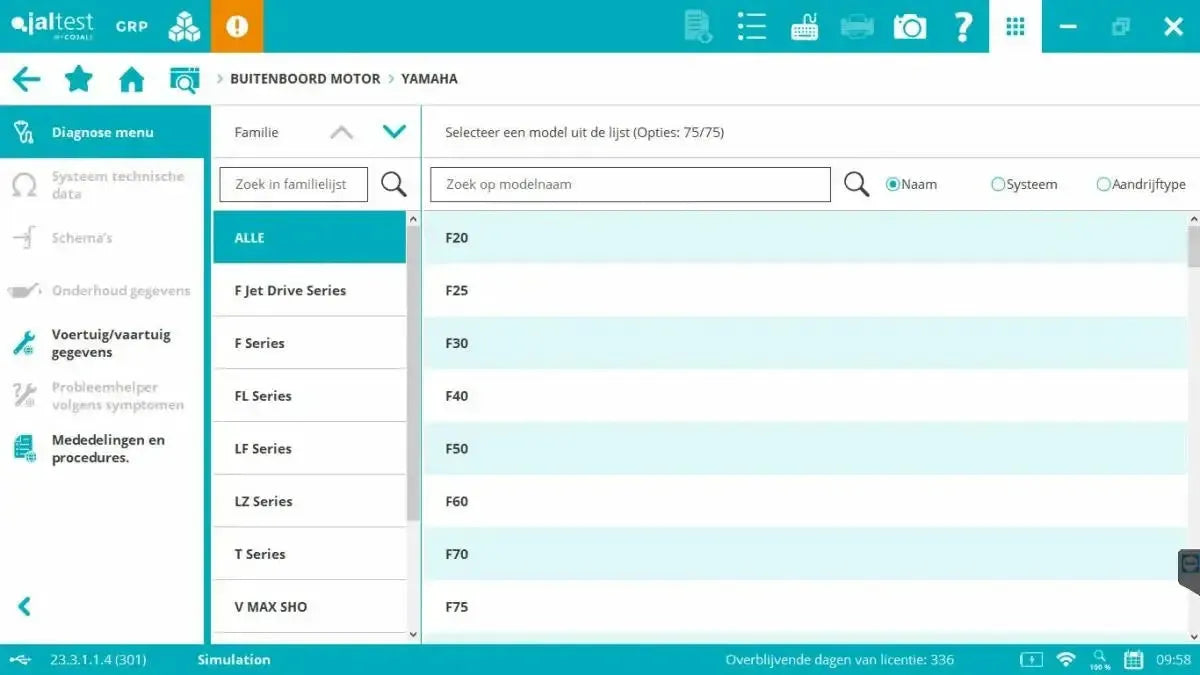

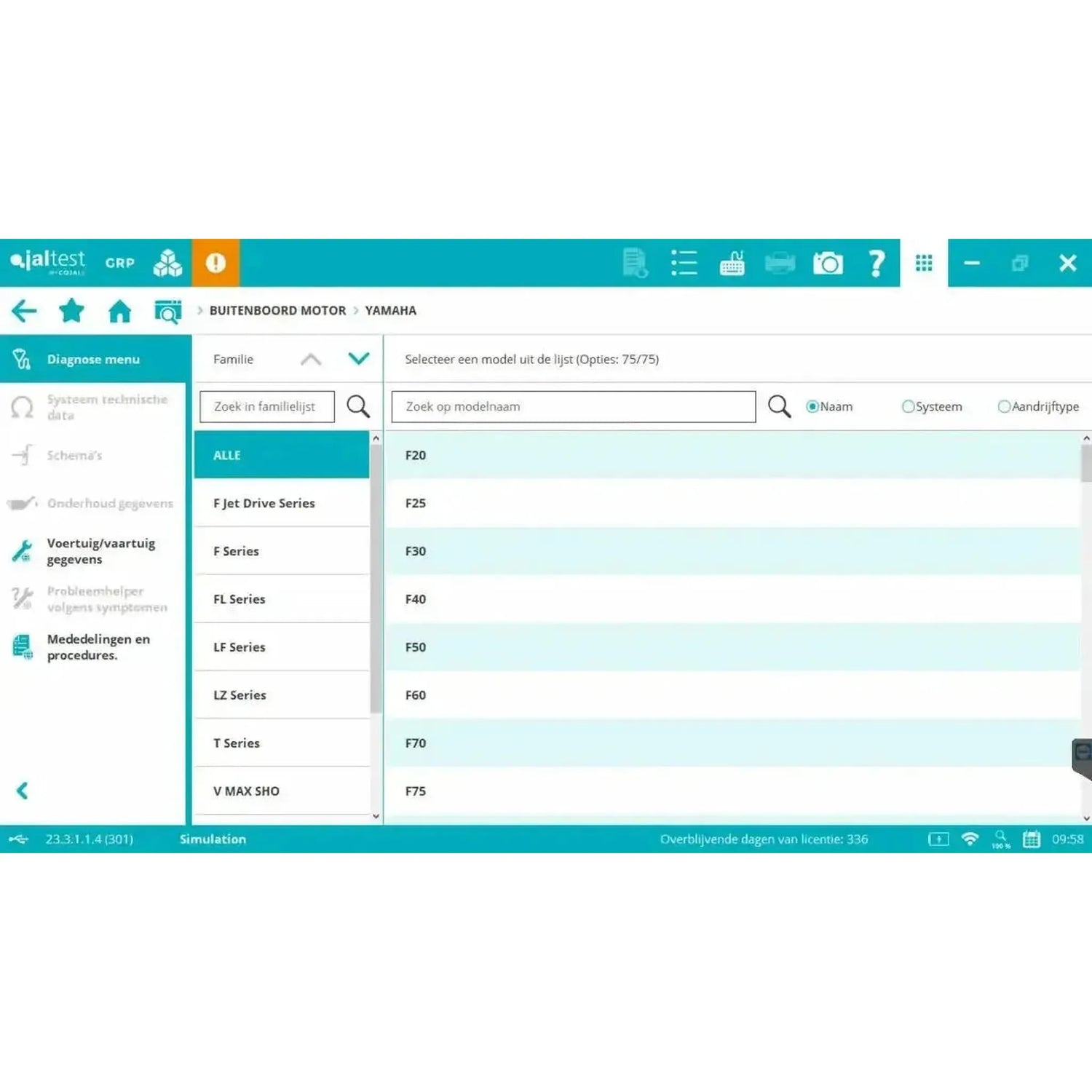

Jaltest Marine Buitenboord bestrijkt de motor op de spiegel, van de lichte viertakt tot de zware blokken met directe inspuiting en SmartCraft-elektronica. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land waar het merk vandaan komt, niet over de huidige eigenaar.

Buitenboordmotoren

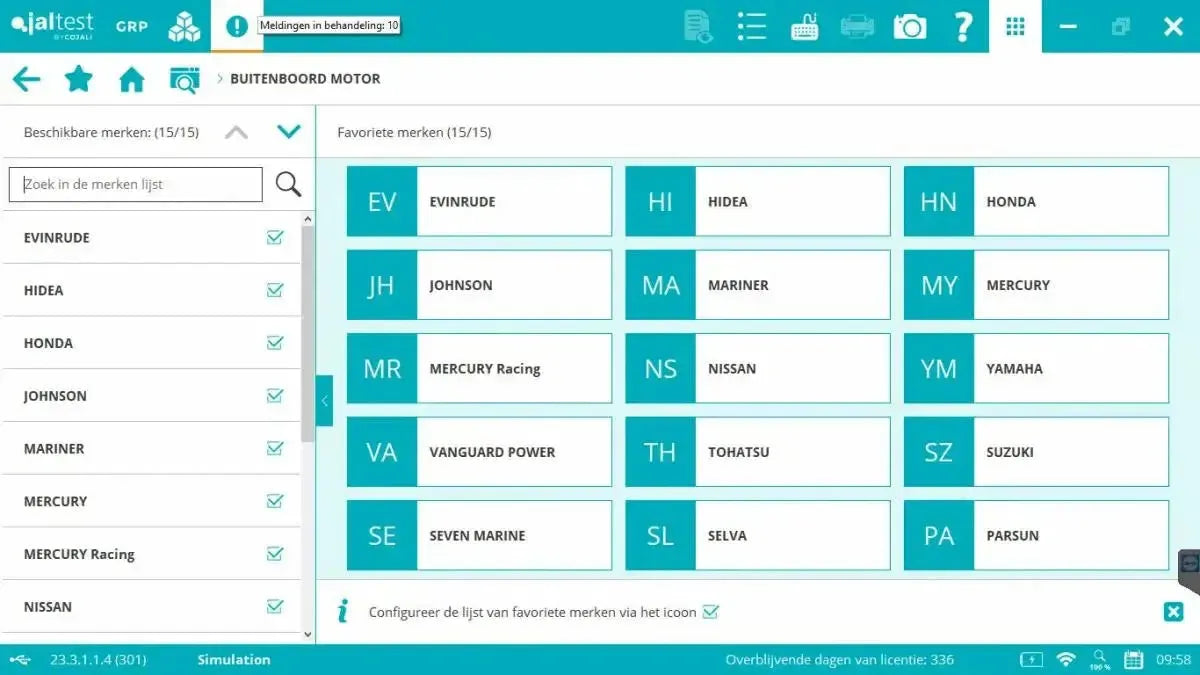

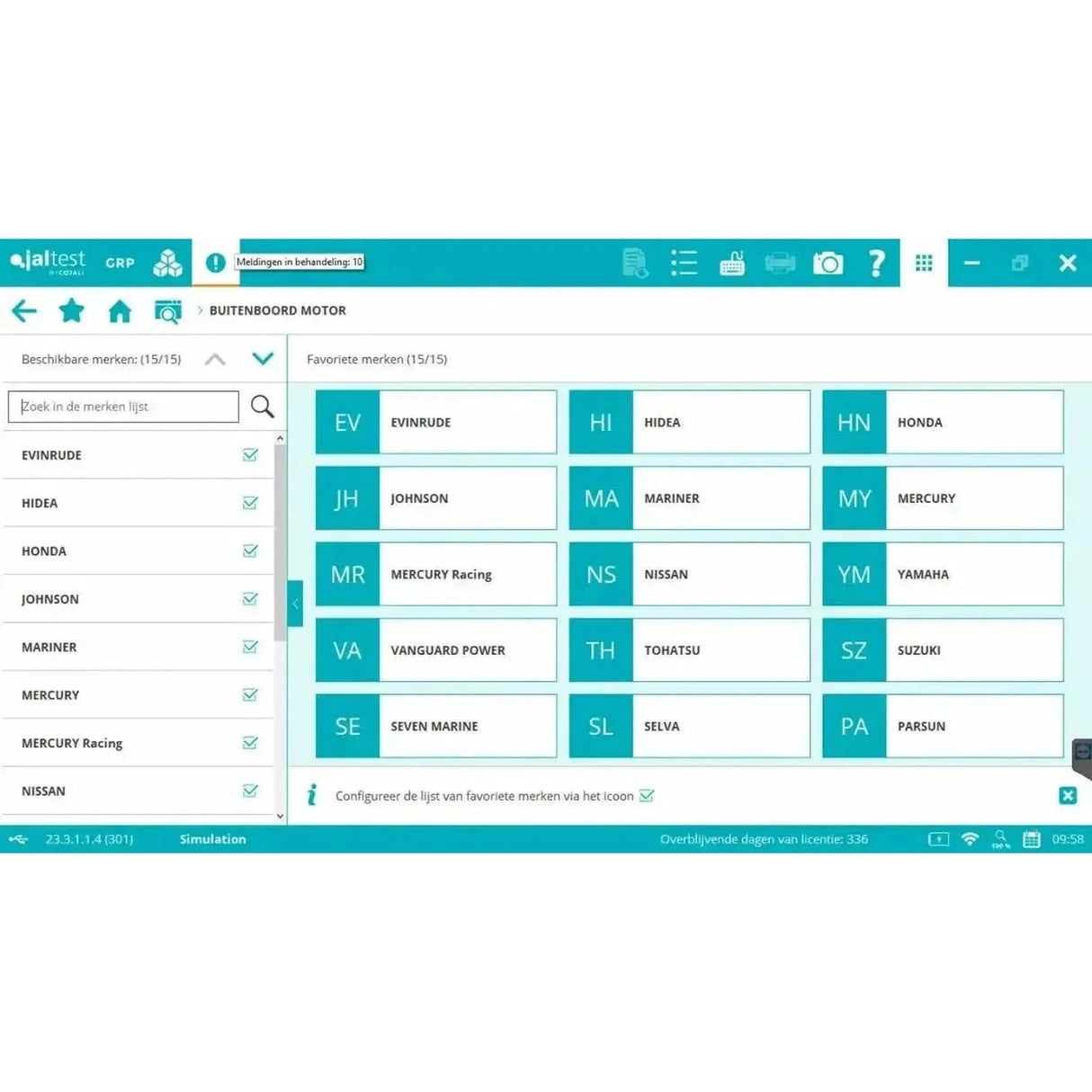

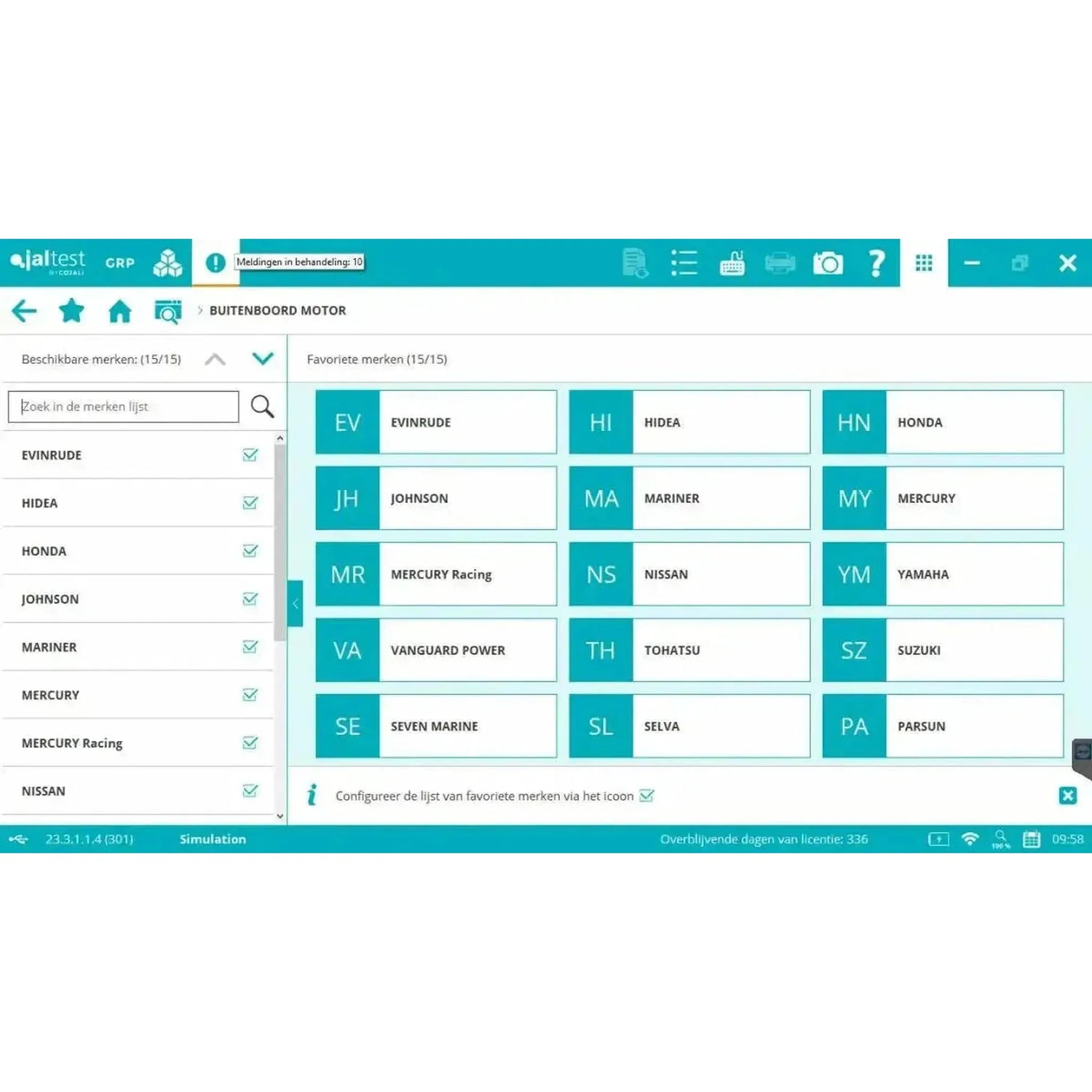

Bekende merken onder de buitenboordmotoren in de dekking van Jaltest Marine Buitenboord: Evinrude, Honda, Mercury, Suzuki, Tohatsu en Yamaha.

Alle 15 merken buitenboordmotoren, gesplitst per werelddeel:

Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea en India onder vallen. De indeling gaat over het land van herkomst van het merk en niet over de huidige eigenaar, en motorenbouwers krijgen de regio van hun eigen land.

De systemen aan boord

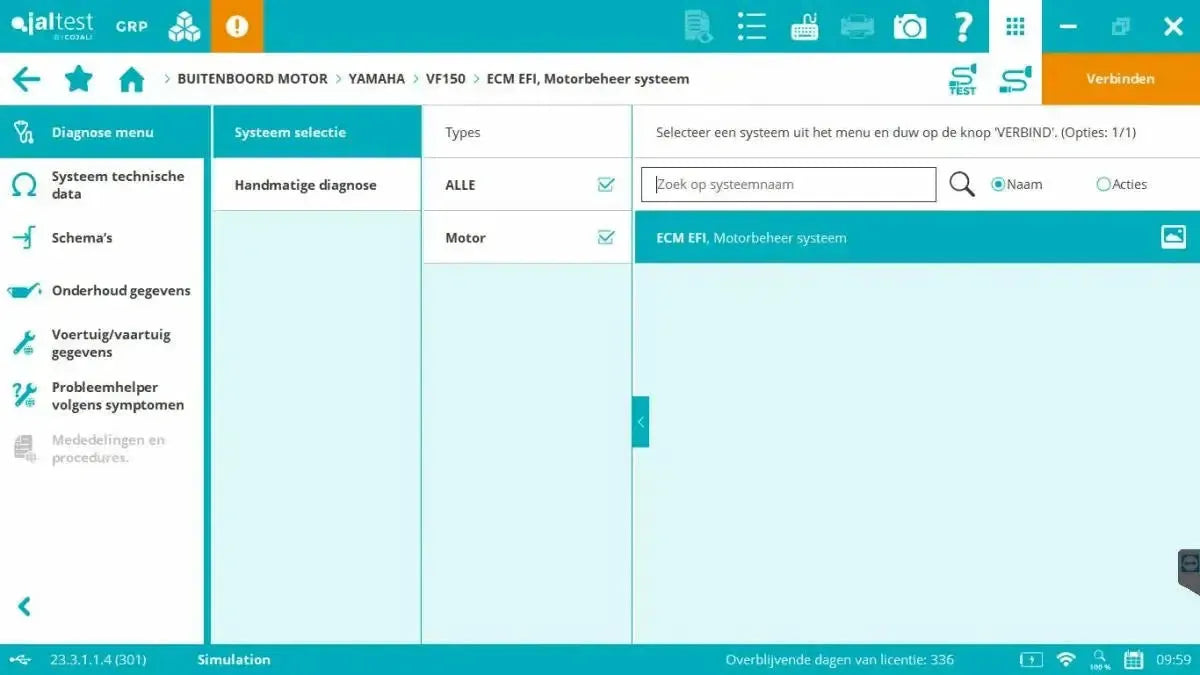

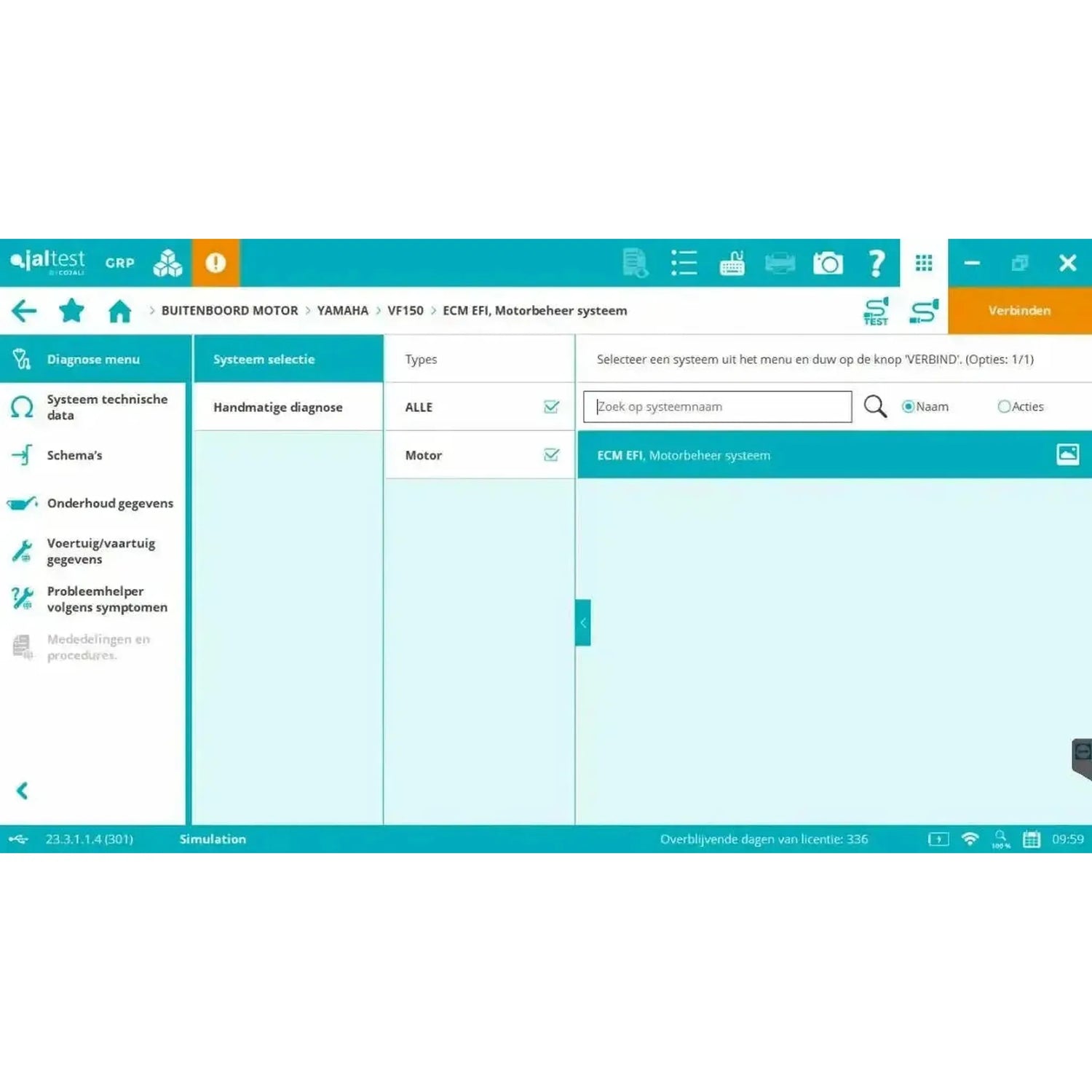

• Motorregeling: De regeleenheid onder de kap, waaronder de Mercury PCM-555 en ECM-555, de SmartCraft G3-installatie, de Honda ECM PGM-FI en de motorregeling van de Suzuki DF-serie.
• Brandstofsysteem: Inspuiting, injectoren, brandstofpomp en brandstofdruk.
• Gasklep: De gaskleppositiesensor (TPS), die de gashendelrespons bepaalt.
• Trim en tilt: De trimhoek, de trim- en tiltmotor en de hoeksensor die de stand op het scherm zet.
• Toerentalregeling: Het stationaire toerental, onder meer voor het varen met sleepsnelheid.
• Bedieningselektronica: De afstandsbediening en het instrumentenpaneel aan de stuurstand.
• Boordnetwerk: Het NMEA 2000-netwerk waarop de motorgegevens bij de instrumenten komen.

De vier Marine-sets naast elkaar

De vier Marine-uitleesapparaten delen dezelfde koffer 70001053 en dezelfde Jaltest Link V9; het verschil zit volledig in de softwaremodule. Hieronder staat per set wat hij dekt, zodat u kunt zien welke bij uw werk hoort.

Wat u ermee kunt

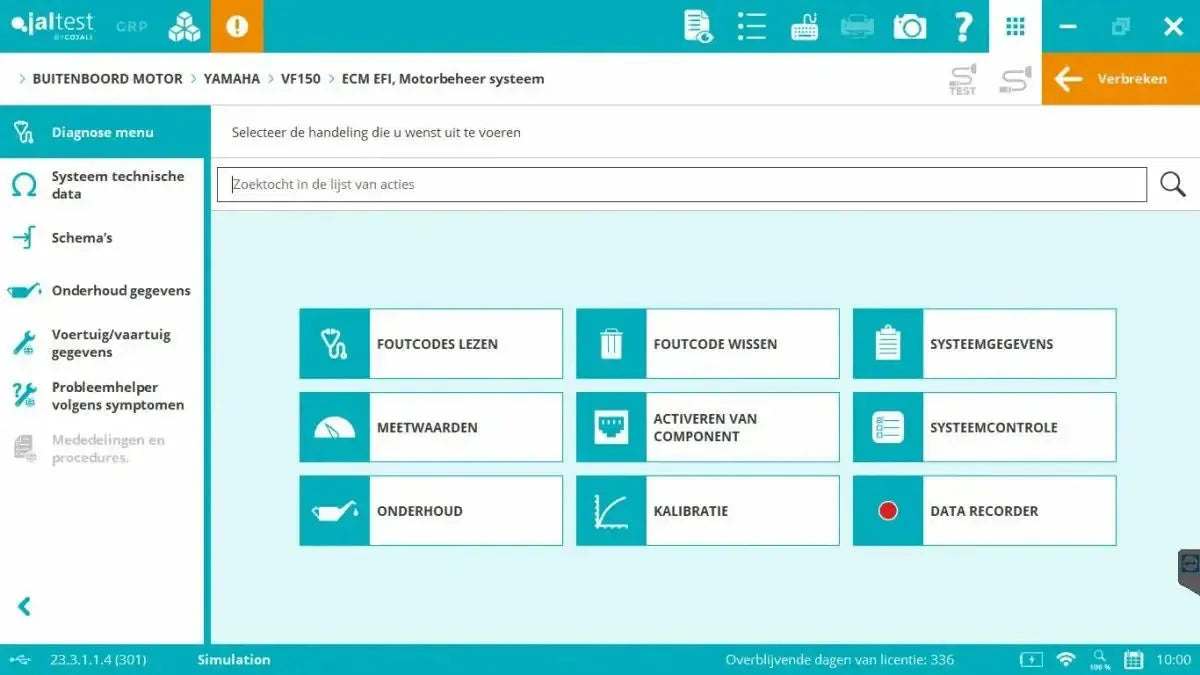

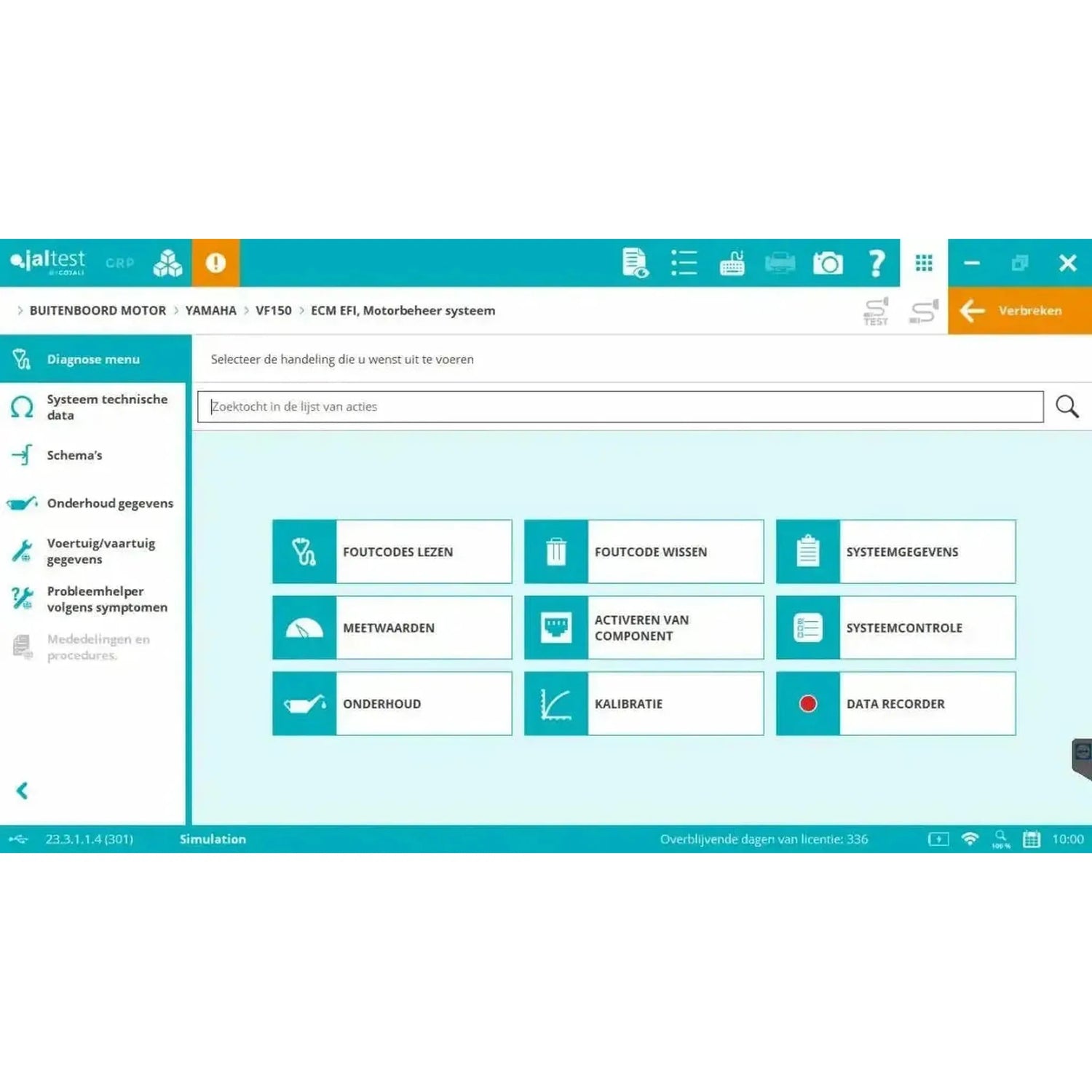

Met de Buitenboord-module leest u de regeleenheden uit, volgt u meetwaarden live en stuurt u componenten aan. Daarnaast zit er een naslagwerk bij met schema's, storingszoekers en onderhoudsgegevens bij het systeem waar u aan werkt.

Diagnose en service

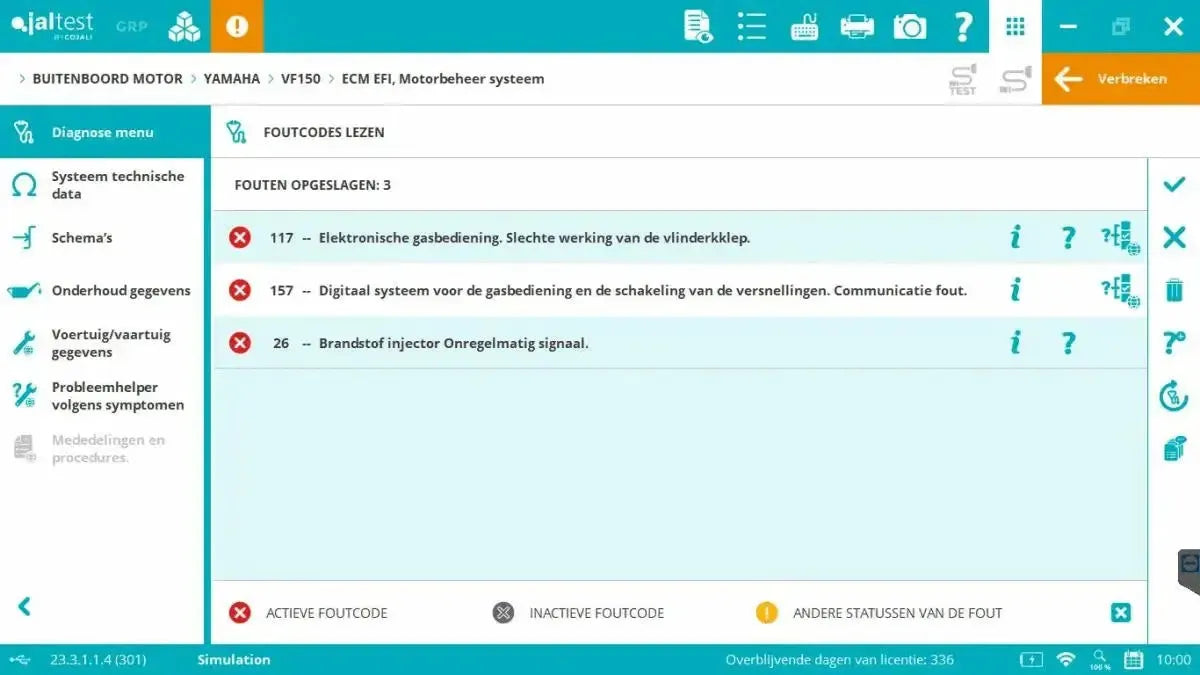

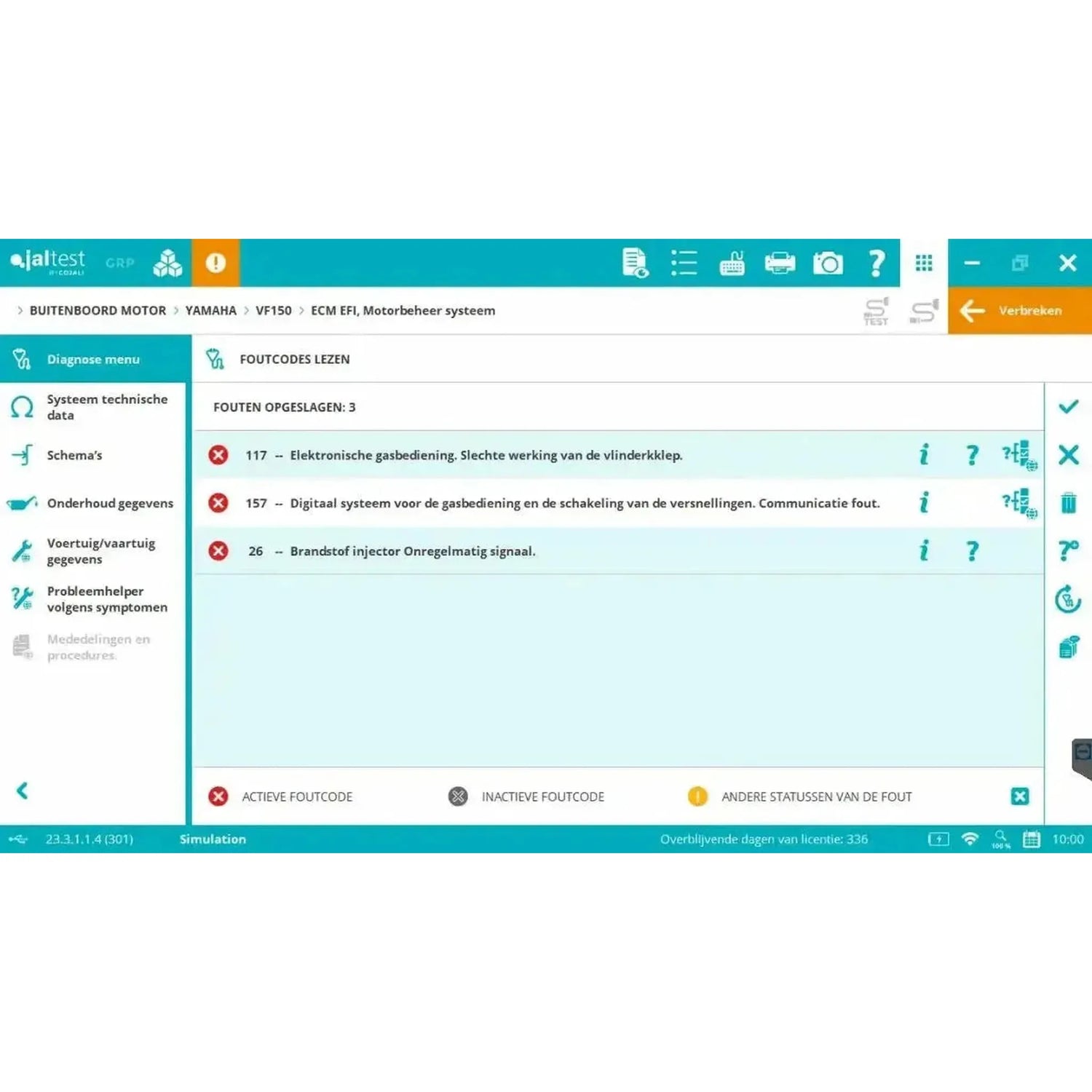

• Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid, met actieve, inactieve en permanente codes en een omschrijving per code.
• Meetwaarden: Motortoerental, brandstofdruk, trimhoek en de stand van de gasklep, in cijfers of in grafiek.
• Componenten aansturen: Injectoren, brandstofpomp en de trim- en tiltmotor gericht bedienen om hun werking te beoordelen.
• ECU-gegevens: Onderdeelnummer, serienummer, softwareversie en het totaal aantal draaiuren van de regeleenheid.
• Onderhoud en service: Cilinders afzonderlijk uitschakelen, het stationaire toerental aanpassen voor het varen met sleepsnelheid, de adaptieve leerwaarden terugzetten en de service-uren op nul zetten.
• Kalibraties en inleerprocedures: De gaskleppositiesensor kalibreren en de trim- en tiltsensor opnieuw inleren nadat de motor van de spiegel is geweest.

Technische informatie, inbegrepen

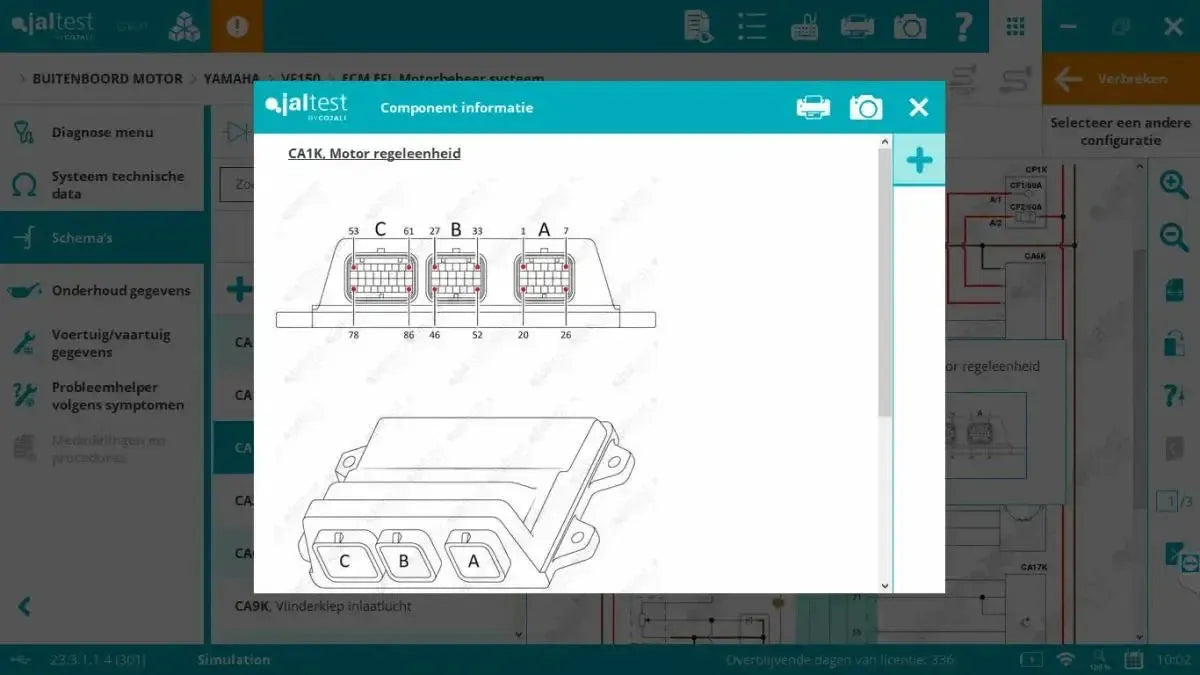

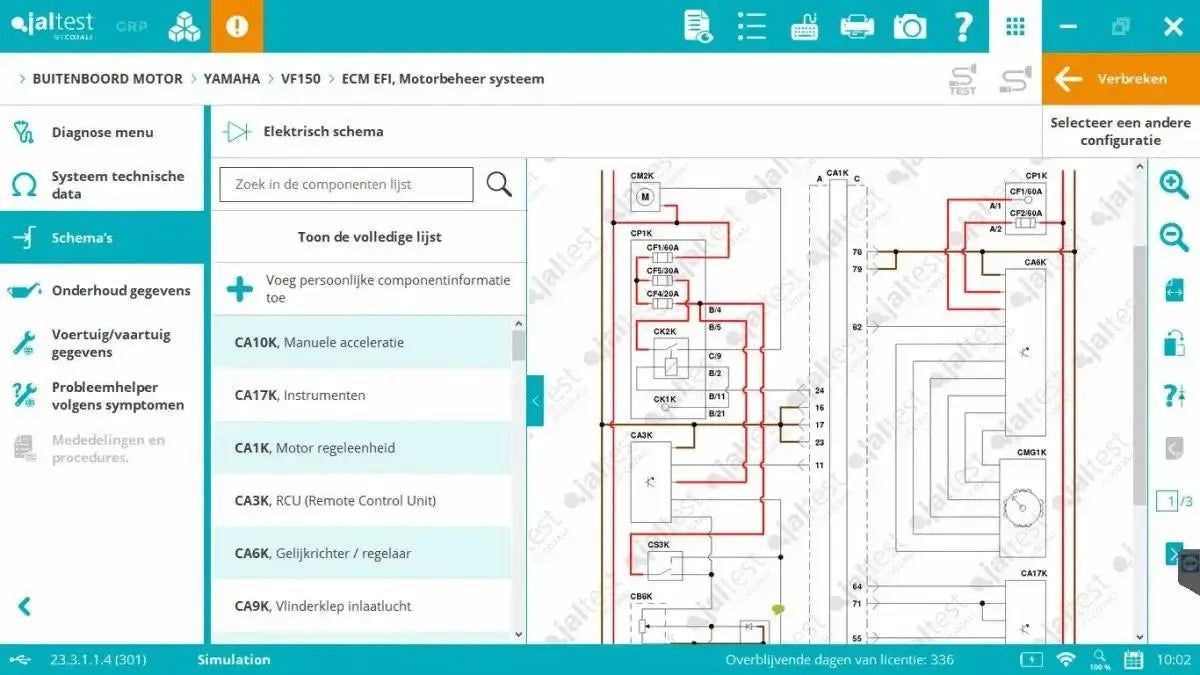

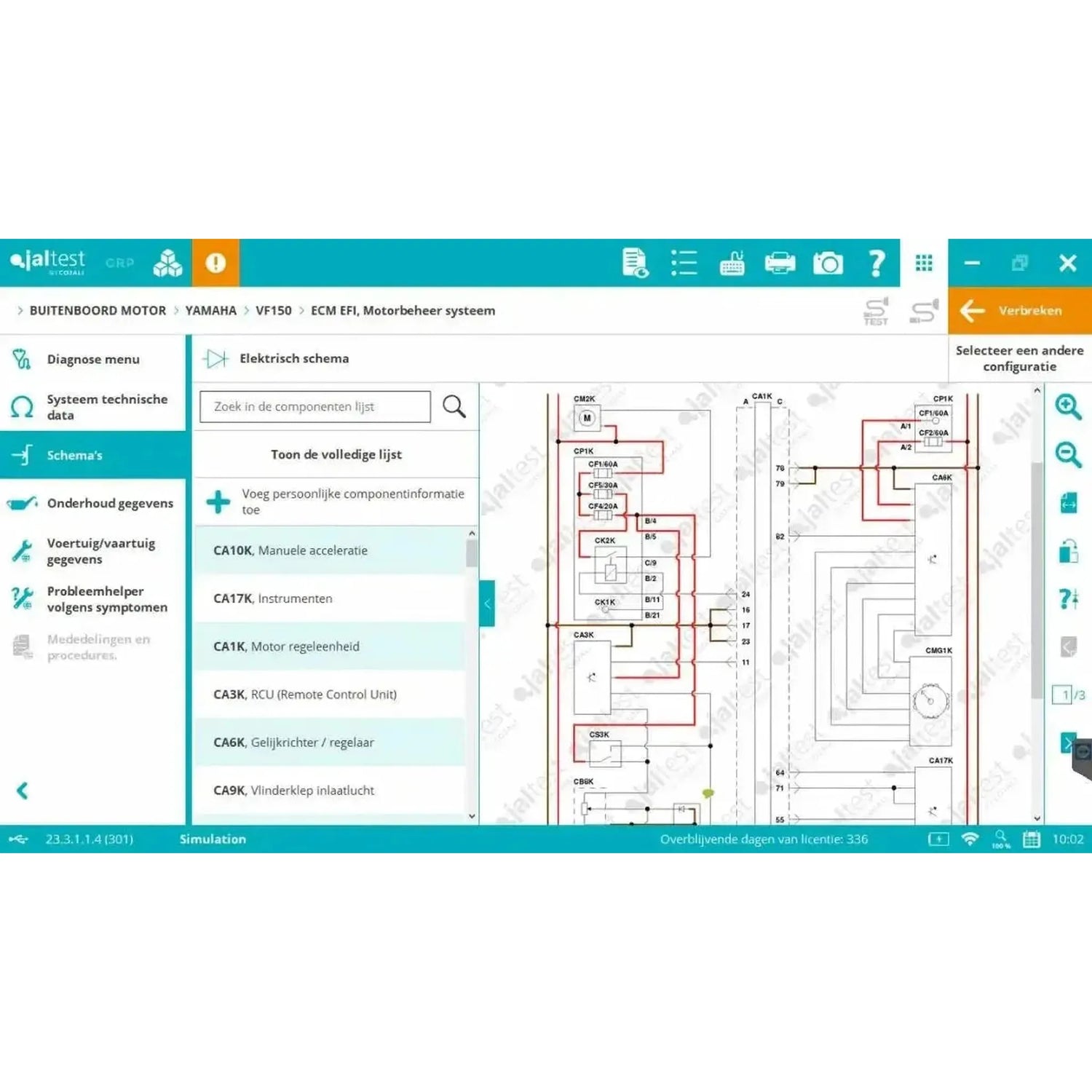

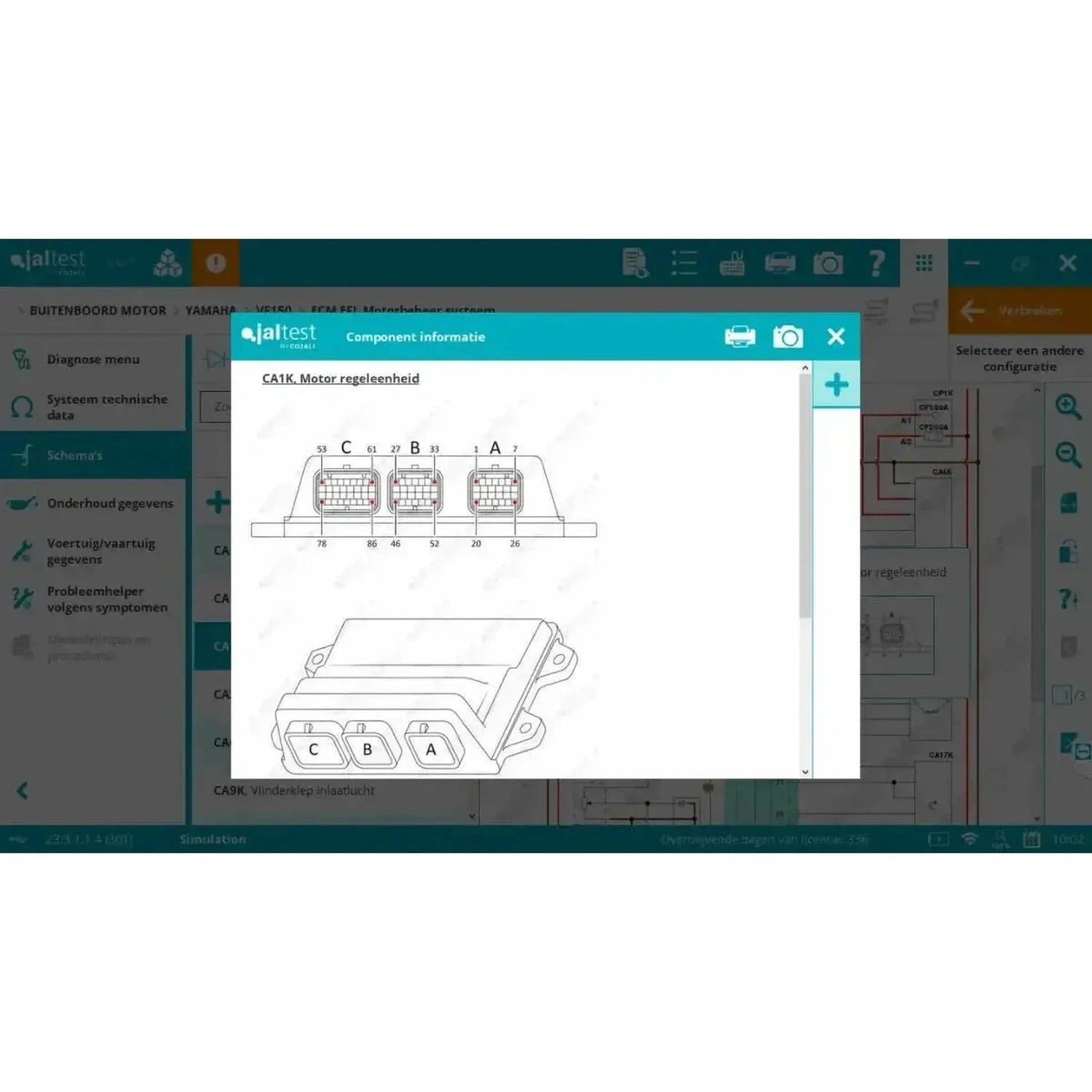

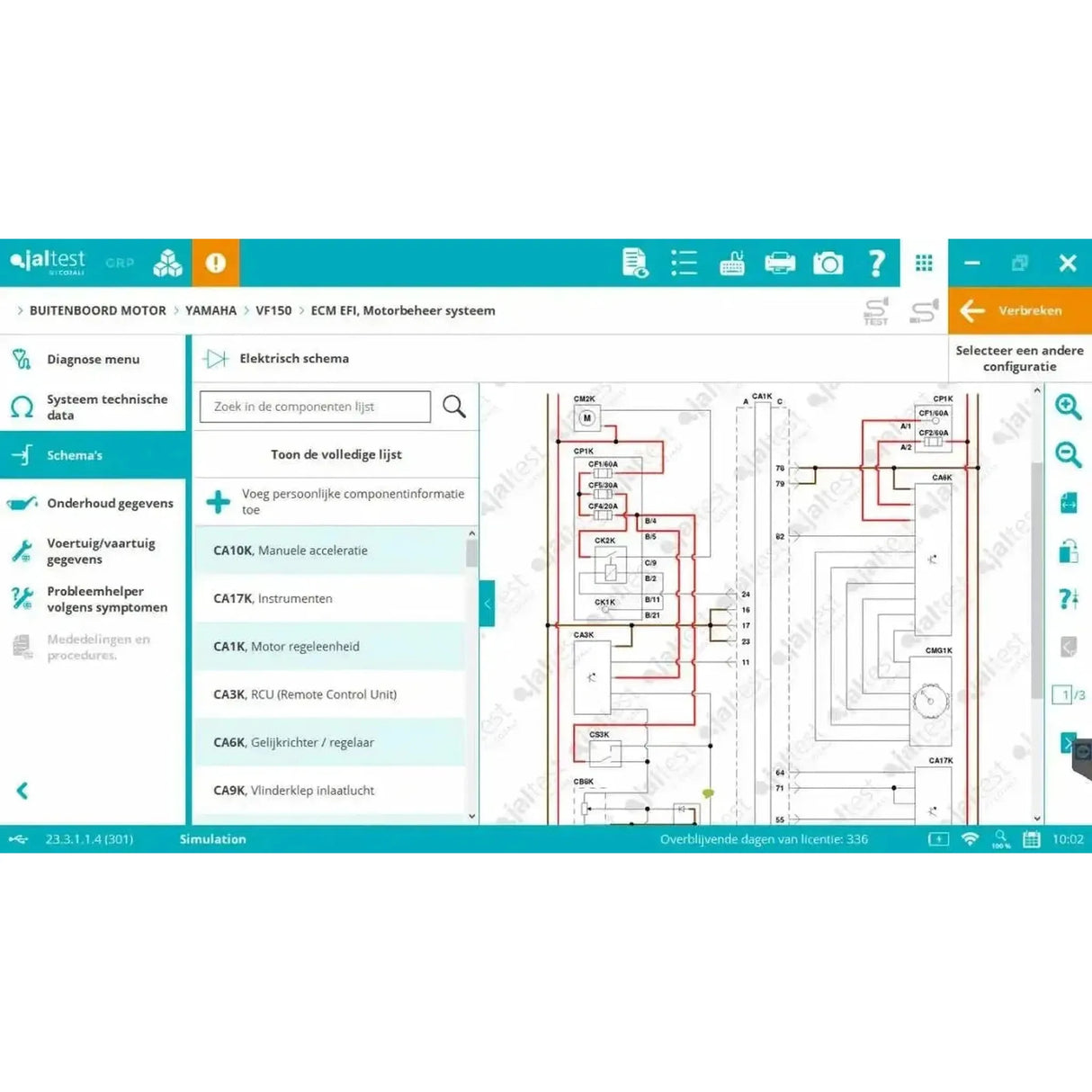

• Schema's: De elektrische schema's van het motorsysteem, met aanklikbare zekeringen, massa-aansluitingen, sensoren, regeleenheden en bedrading.
• Technische gegevens: Aanhaalmomenten, afstelgegevens, vloeistofspecificaties en de gegevens van sensoren, actuatoren en regeleenheden.
• Reparatiegidsen per foutcode: Een stapsgewijze handleiding bij de gevonden foutcode, met bedradingsinspectie, componenttest en de voorgestelde oplossing.
• Storingszoeker op symptoom: Zoeken zonder foutcode, op een klacht als moeilijk starten, vermogensverlies of oververhitting.
• Technische bulletins: De meldingen van Cojali over veelvoorkomende storingen en terugkerende fouten per merk.

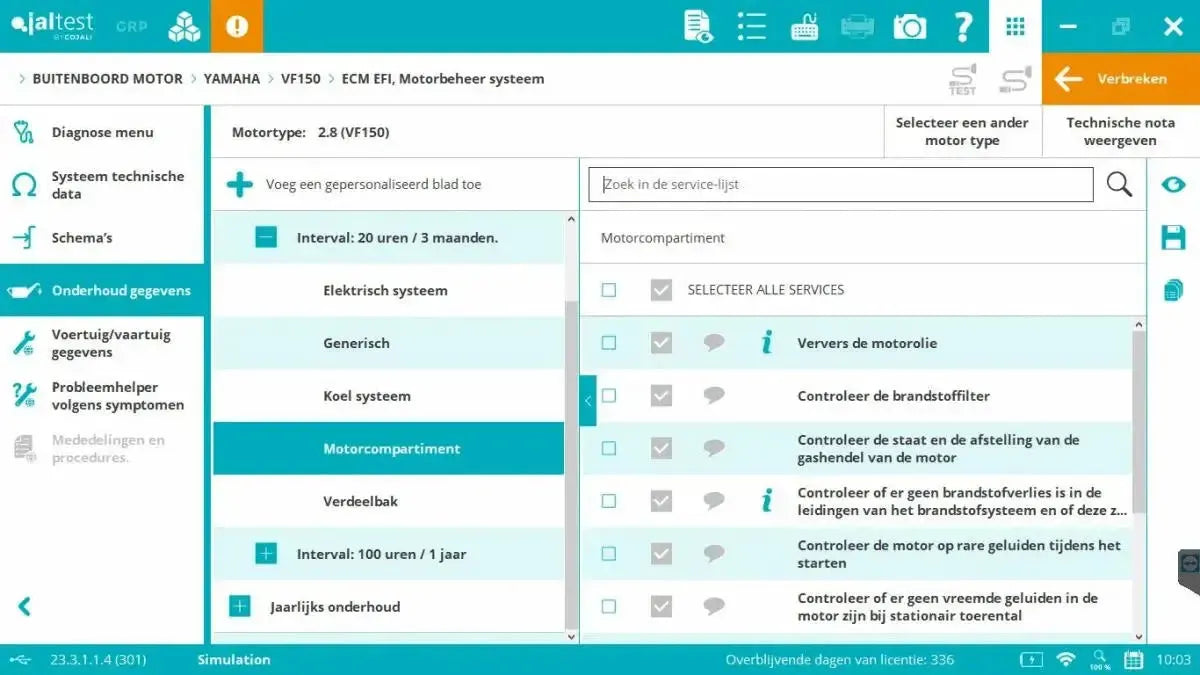

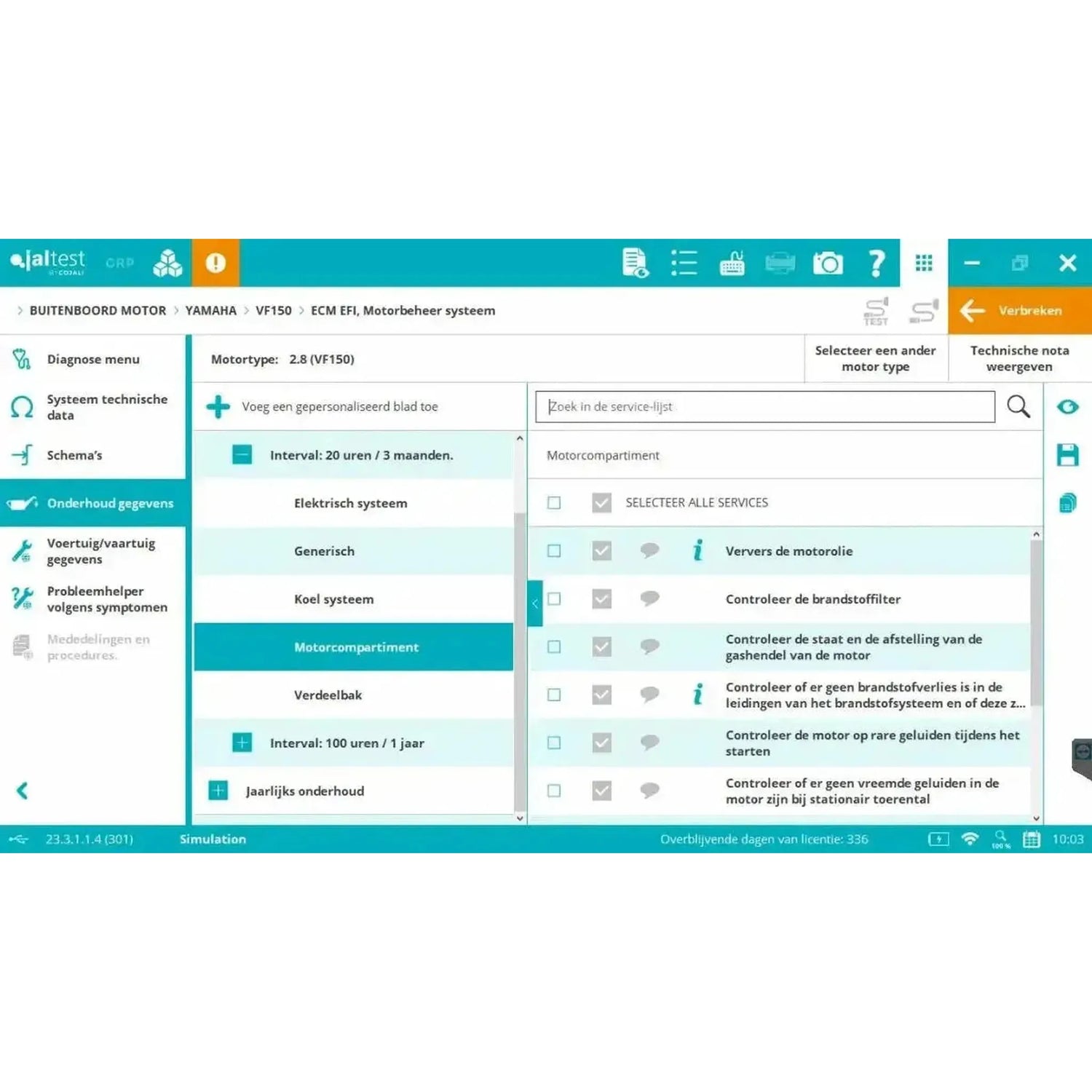

• Onderhoudsgegevens: De onderhoudsschema's op draaiuren, met de serviceprocedures en het vervangen van filters, impellers, V-snaren, thermostaten en anodes.

Het verschil met de expertmodus

Gewone diagnose is uitlezen, meten en aansturen. In de expertmodus wijzigt u daarnaast parameters in de regeleenheden: Het kalibreren van sensoren en actuatoren, het instellen van bedrijfsparameters en het uitvoeren van de inleerprocedures. Die modus zit hierbij inbegrepen.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Op het water is nooit een gestandaardiseerde OBD-aansluiting verplicht geworden, dus vrijwel elk motormerk houdt zijn eigen diagnosestekker, ook op nieuwe motoren. De software zelf draait op een Windows-pc.

• Buitenboordkabelset (70002025): Acht kabels — JDC601A, JDC603A, JDC608A, JDC609.9, JDC614A, JDC616A, JDC617A en JDC628A.
• Mercury: JDC603A voor de brede 4-pins stekker, JDC614A voor de 2-pins A9-stekker en JDC617A voor de 10-pins stekker van de SmartCraft G3-elektronica.
• Honda, Evinrude en Yamaha: JDC608A voor de 4-pins aansluiting op de PGM-FI-regeling, JDC609.9 voor de 3-pins Evinrude-stekker met eigen voedingstak op accuklemmen, en JDC601A voor de 3-polige Yamaha-aansluiting.
• Suzuki, Tohatsu, Hidea en Parsun: JDC616A voor de 4-pins aansluiting zit in de set. Los te bestellen zijn JDC613A voor de 8-pins aansluiting van de DF-serie, JDC624.9 voor de 18-pins stekker en JDC631A voor de 6-pins stekker onder de kap.
• Boordnetwerk: JDC628A, die niet op de motor maar met een T-stuk in de doorgaande stam van het NMEA 2000-netwerk gaat.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Welke kabel u nodig heeft, bepaalt de diagnoseaansluiting op de motor en niet de naam op de motorkap. Controleer de stekker aan de motor zelf voordat u bestelt: Is het de 16-polige OBD2-aansluiting, dan volstaat de meegeleverde JDC213.9; is het een merkeigen connector, dan staat de bijbehorende kabel in de lijst hierboven.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (74602004). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Looptijd: Twaalf maanden vanaf de activering.
• Verlenging: Jaarlijks, met de update-licentie (74602004), telkens voor opnieuw twaalf maanden.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie, en verder elk half jaar.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Optionele uitbreidingen

Naast de Buitenboord-module zijn er uitbreidingen die u los bestelt. Ze zijn niet nodig om te kunnen diagnosticeren, maar breiden het naslagwerk, de ondersteuning of het bereik uit. Hieronder staat wat er bij Marine hoort.

• Jaltest ATS (70809004): Een jaar toegang tot de Engelstalige technische helpdesk van Cojali. Loopt automatisch door; opzeggen kan schriftelijk tot dertig dagen voor de vervaldatum.
• Jaltest Central Services: Handelingen die de specialisten van Cojali voor u uitvoeren, per verrichting.
• De andere Marine-modules: Marine Binnenboord (74502003) en Marine Jetski (74502005) zijn los bij te zetten, of u neemt in één keer Marine Full (74502001), dat alle vier de gebieden dekt.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502004) | Marine (Buitenboord) | Software-activatie
• 1x Jaltest (74502014) | Marine (Buitenboord) | Software-licentie
• 1x Jaltest INFO Online Marine (29479)

Technische specificaties
