Jaltest Marine (Full) Uitleesapparaat

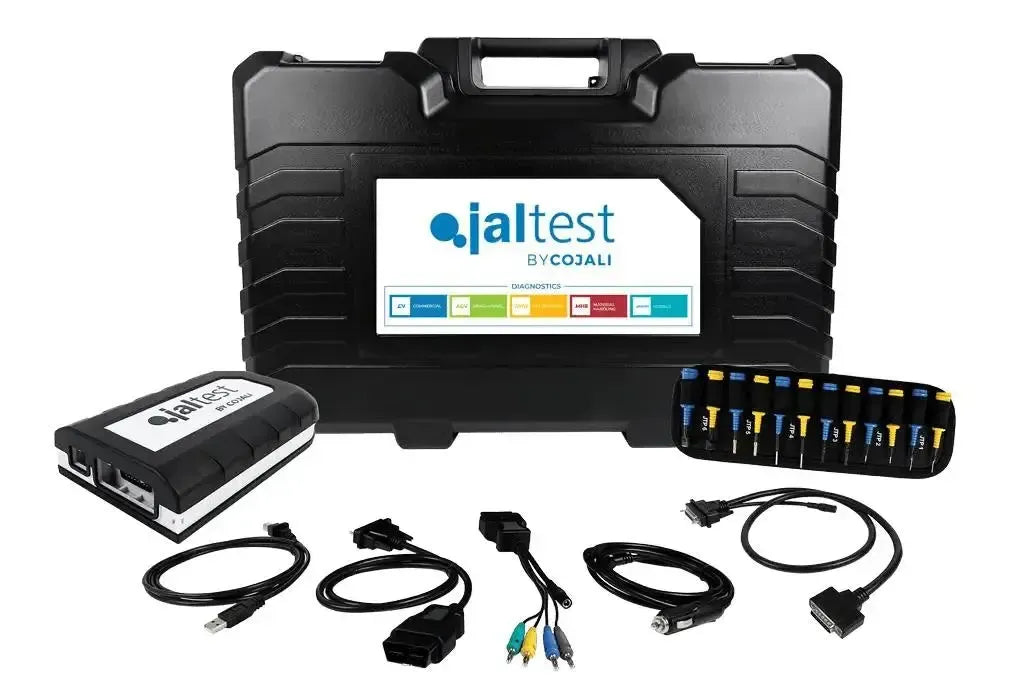

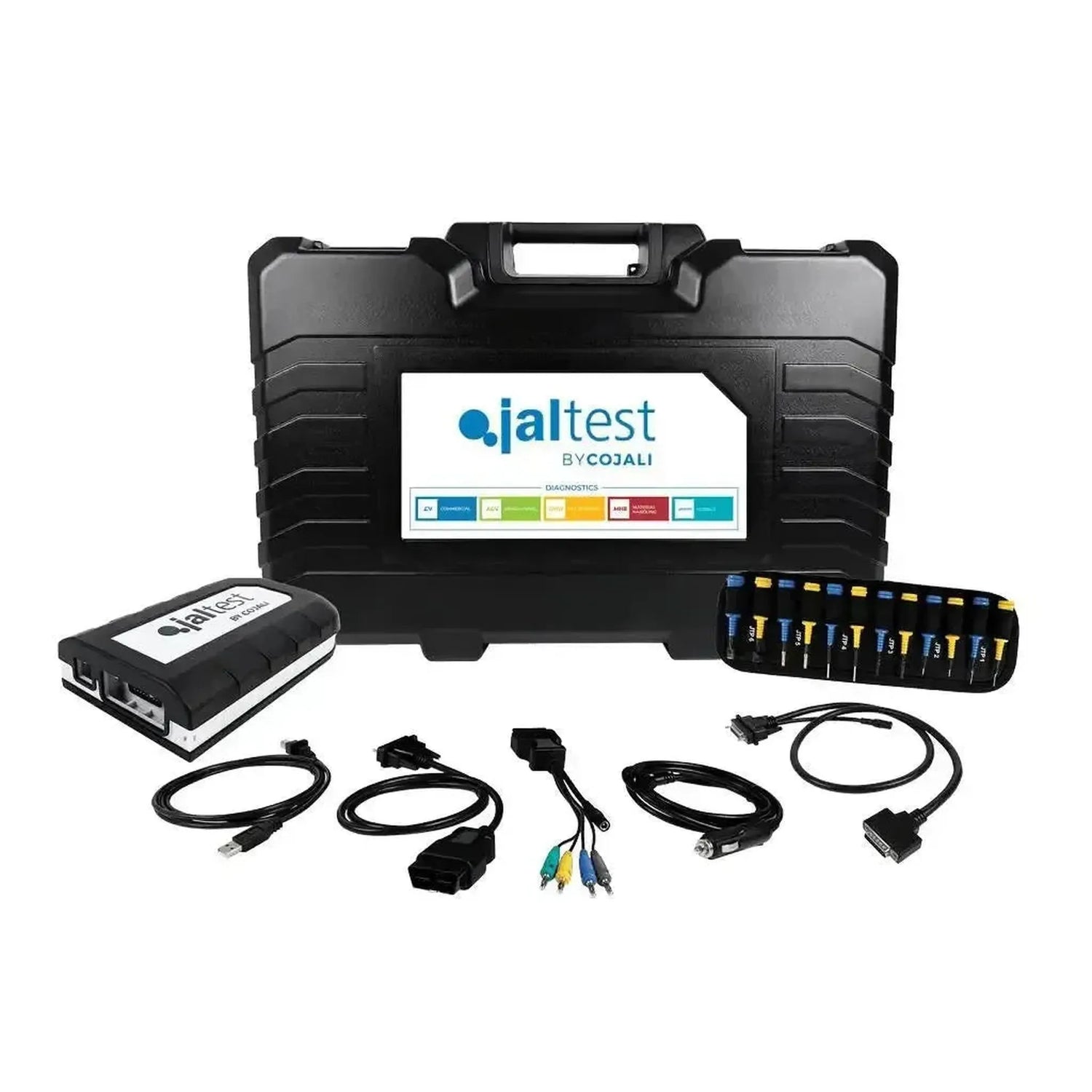

Wat er in de doos zit

De koffer bevat de hardware waarmee u de verbinding legt, en daarnaast de softwarerechten die de Full-module ontsluiten. De hardware is dezelfde als in de losse set 70001053; het onderscheid tussen de vier Marine-uitleesapparaten zit in de softwaremodule en niet in de koffer. Hieronder staat per onderdeel wat het is en welk referentienummer erbij hoort.

Hardware

• Jaltest Link V9 (70001015): De diagnose-interface die u op de diagnoseaansluiting van de motor aansluit, met 26-pins DB26 naar de kabel en USB-C naar de pc.
• Multipin Kit Jaltest Marine (70002007): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en de voedingskabel JDC10AM2 met accuklemmen. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• OBD-kabel, 16-polig (JDC213.9): De standaardkabel voor de gewone diagnoseaansluiting.
• USB-C-kabel (JDC107.9B): De verbinding tussen de Link en uw laptop.
• Verlengkabel van 250 cm (JDC100B): Met een 26-pins DB26-stekker, de brede connector op de Link zelf. Tweeënhalf keer zo lang als de JDC100 in de andere Jaltest-koffers, want aan boord ligt de motor zelden binnen handbereik van de plek waar de laptop staat.
• Koffer (70003015): De compacte uitvoering, 505 x 381 x 146 mm.

Software

• Software (74502001): De eenmalige aanschaf die de Full-module ontsluit.
• Activering van de licentie, twaalf maanden (74502013): Het recht om er het eerste jaar mee te werken.
• INFO Online Marine (29479): De technische informatie bij de software. Zit erin, is niet los te koop en is in 2026 kosteloos.
• Jaltest GRP: De werkplaatssoftware van Cojali voor klanten, vaartuigen en rapporten.

Een laptop en de marinekabels horen hier niet bij. Zie Kabels en computer verderop op deze pagina.

Voor welke motoren en systemen

Jaltest Marine Full bestrijkt vier gebieden — binnenboordmotoren met hekaandrijvingen en generatoren, buitenboordmotoren, de stationaire motoren aan boord en de waterscooters. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land waar het merk vandaan komt, niet over de huidige eigenaar.

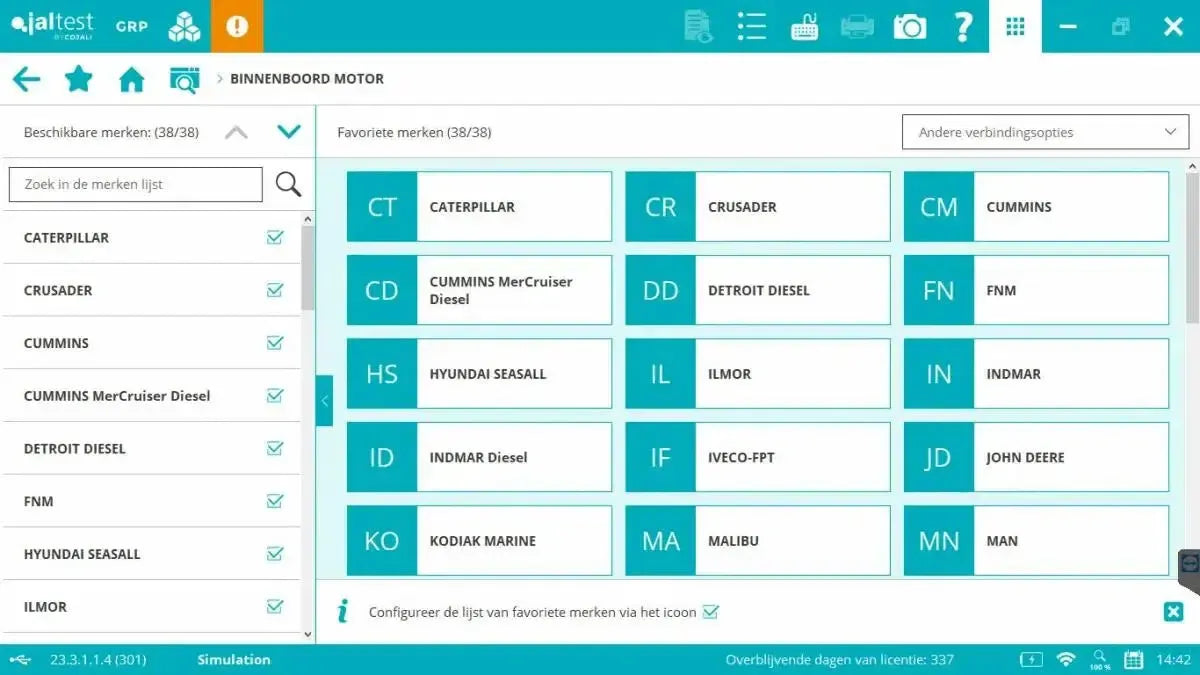

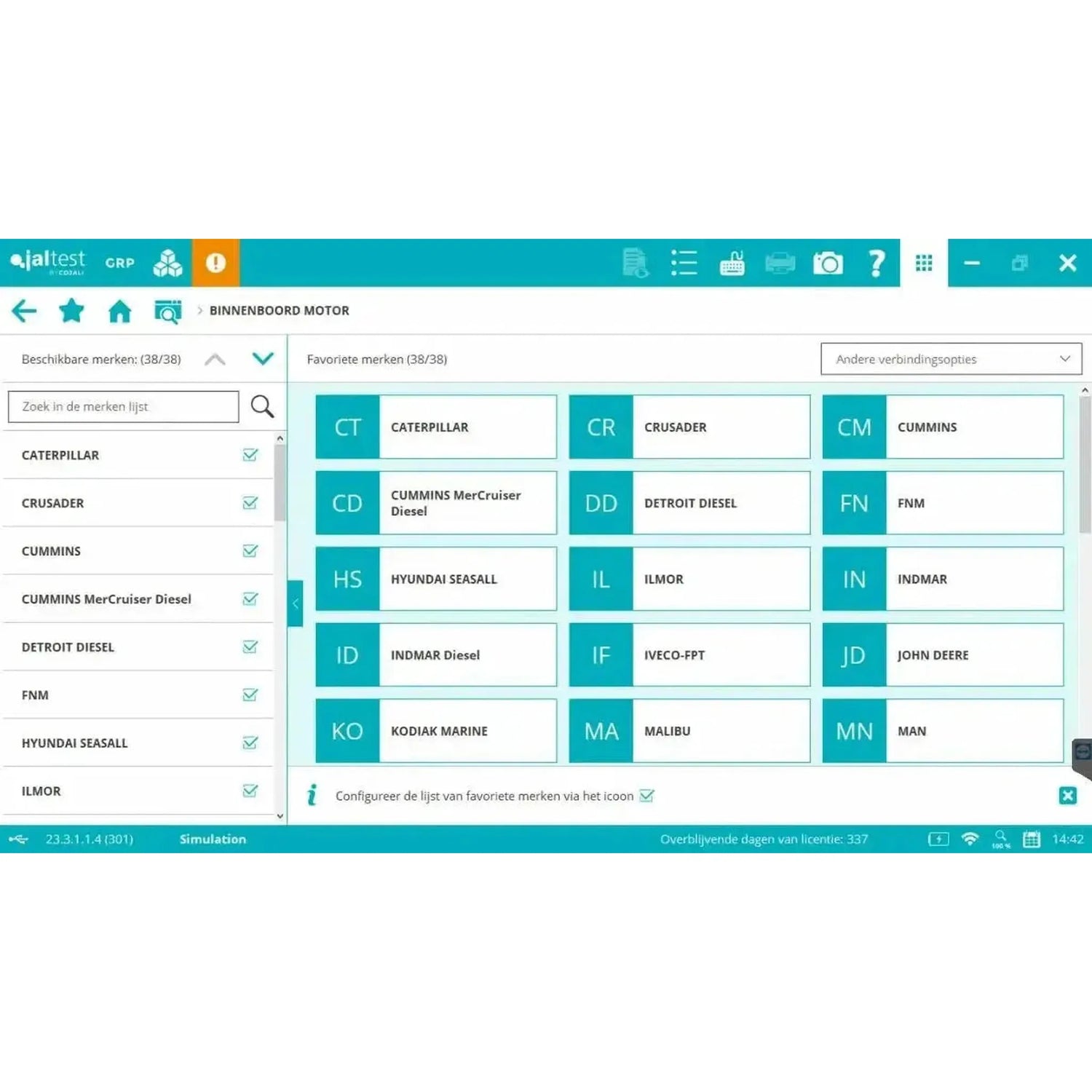

Binnenboordmotoren en generatoren

Bekende merken onder de binnenboordmotoren in de dekking van Jaltest Marine Full: Caterpillar, Cummins, MAN, Mercury MerCruiser, MTU, Scania, Vetus, Volvo Penta en Yanmar.

Alle 38 merken binnenboordmotoren, gesplitst per werelddeel:

Buitenboordmotoren

Bekende merken onder de buitenboordmotoren in de dekking van Jaltest Marine Full: Evinrude, Honda, Mercury, Suzuki, Tohatsu en Yamaha.

Alle 15 merken buitenboordmotoren, gesplitst per werelddeel:

Stationaire motoren en generatoren

Bekende merken onder de stationaire motoren in de dekking van Jaltest Marine Full: Caterpillar, Cummins, Deutz, John Deere, Kubota, Perkins, Scania en Yanmar.

Alle 27 merken stationaire motoren, gesplitst per werelddeel:

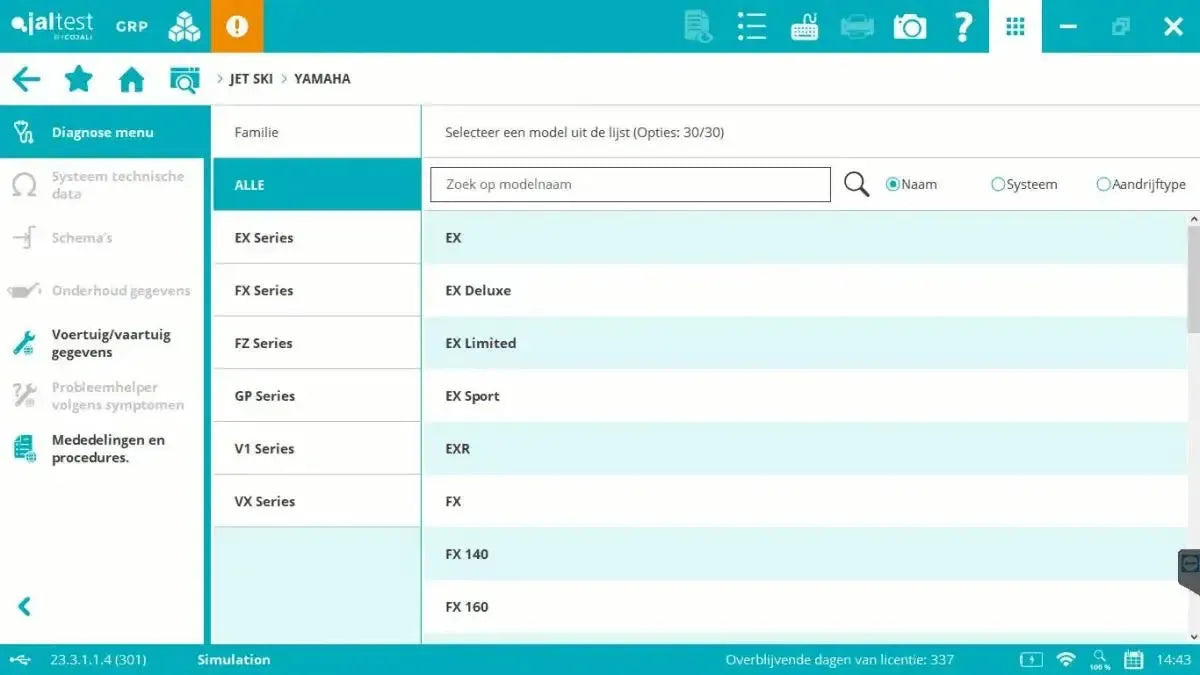

Waterscooters

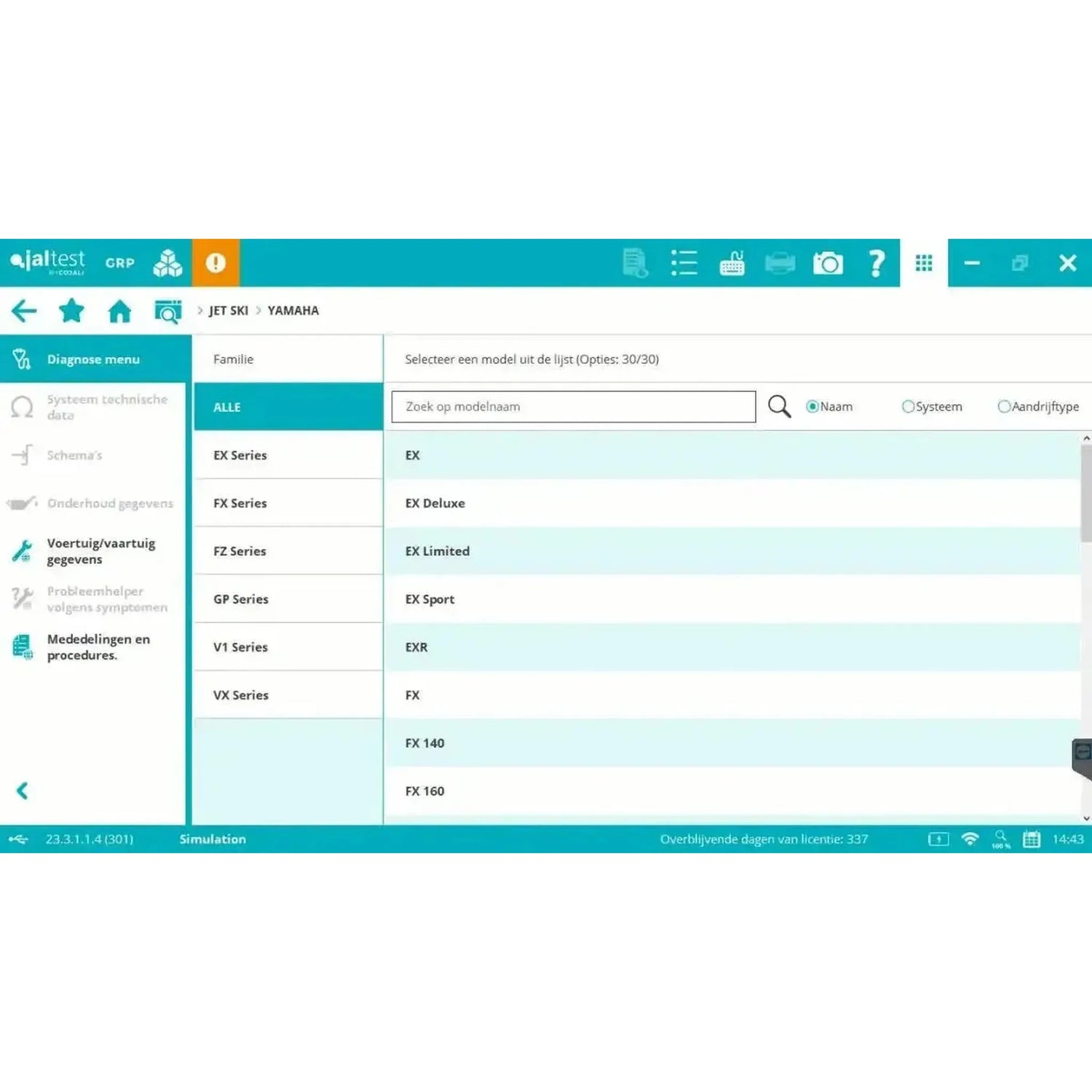

Bekende merken onder de waterscooters in de dekking van Jaltest Marine Full: Honda, Kawasaki, Sea-Doo (BRP) en Yamaha.

Alle 5 merken waterscooters, gesplitst per werelddeel:

Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea en India onder vallen. De indeling gaat over het land van herkomst van het merk en niet over de huidige eigenaar, en motorenbouwers krijgen de regio van hun eigen land.

De systemen aan boord

• Motorregeling: De regeleenheid van elk blok, van de Volvo Penta EDC1 en EDC CP en de MerCruiser MEFI tot de Mercury SmartCraft G3, de Honda ECM PGM-FI en de Kawasaki ECU DFI.
• Brandstofsysteem: Inspuiting, injectoren, brandstofpomp en brandstofdruk, met het ontluchten na het vervangen van een filter.
• Uitlaatgasnabehandeling: Het roetfilter op de dieselmotoren, met geforceerde regeneratie en het terugzetten van de roet- en aswaarden.
• Transmissie, hekaandrijving en besturing: De elektronisch geregelde bakken, de Volvo Penta IPS met joystickbediening en de EVC-modules.
• Trim, tilt en gasklep: De trimhoek, de trim- en tiltmotor en de gaskleppositiesensor van de buitenboordmotoren.
• Waterscootersystemen: Het iBR van Sea-Doo en het RiDE van Yamaha, de MPEM-multiplexmodule, het instrumentenpaneel INS en het D.E.S.S.-sleutelsysteem.
• Boordnetwerk en hulpsets: Het NMEA 2000-netwerk en de stationaire motoren van aggregaten en hulpsets.

De vier Marine-sets naast elkaar

De vier Marine-uitleesapparaten delen dezelfde koffer 70001053 en dezelfde Jaltest Link V9; het verschil zit volledig in de softwaremodule. Full is de enige van de vier die alle gebieden tegelijk voert: Hij omvat de dekking van Binnenboord, Buitenboord en Jetski samen, en zet daar als enige de stationaire motoren van aggregaten en hulpsets bij. Wie aan meer dan één van die gebieden werkt, heeft met deze set geen tweede licentie meer nodig.

Wat u ermee kunt

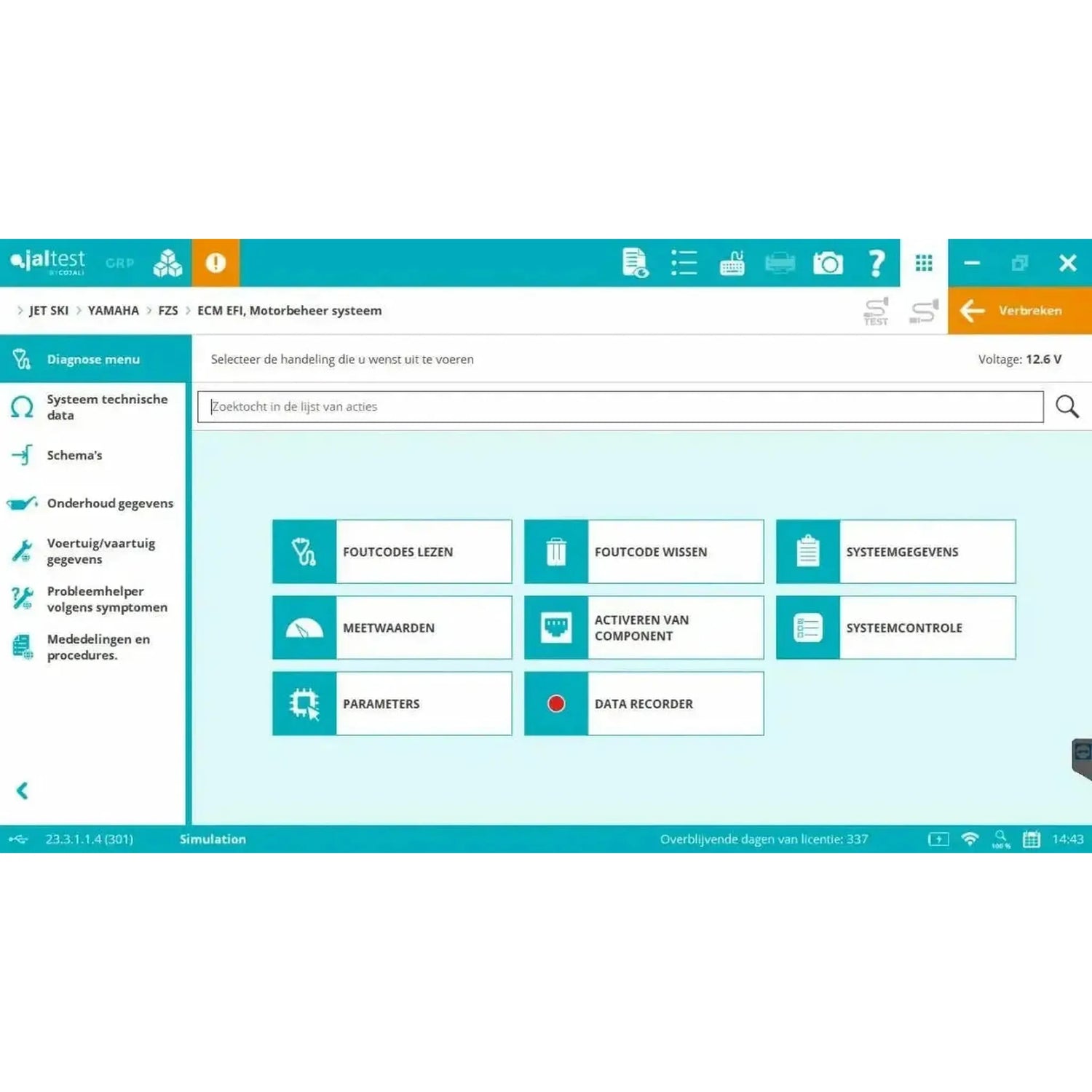

Met de Full-module leest u de regeleenheden uit, volgt u meetwaarden live en stuurt u componenten aan. Daarnaast zit er een naslagwerk bij met schema's, storingszoekers en onderhoudsgegevens bij het systeem waar u aan werkt.

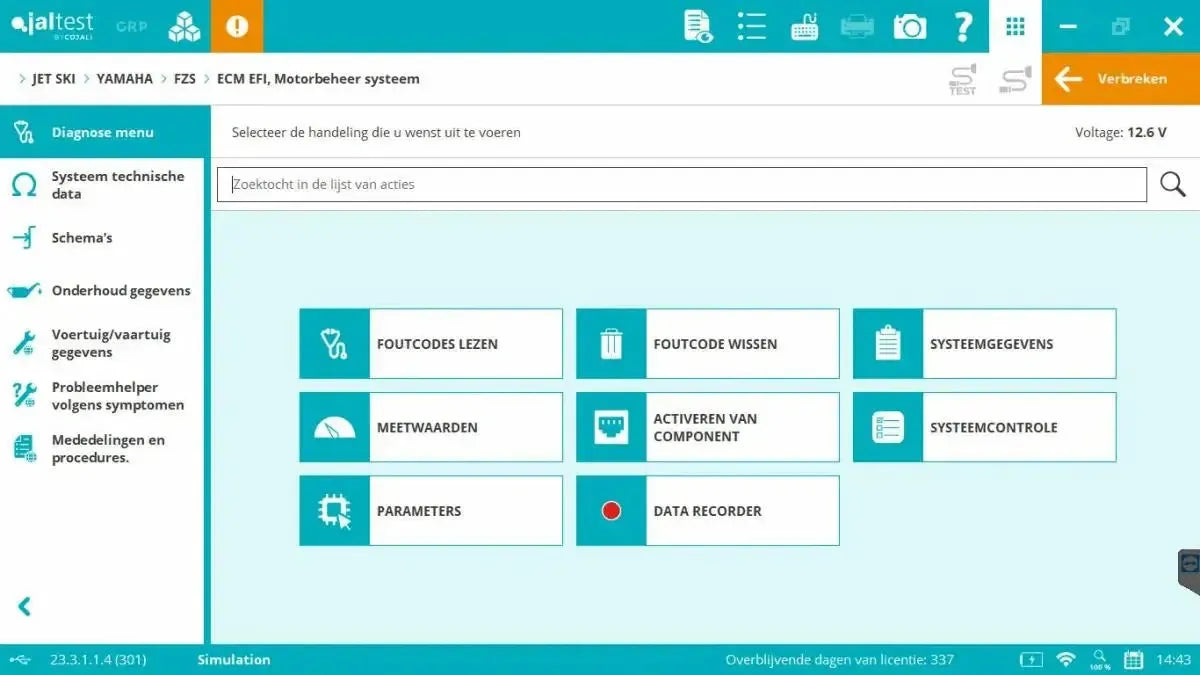

Diagnose en service

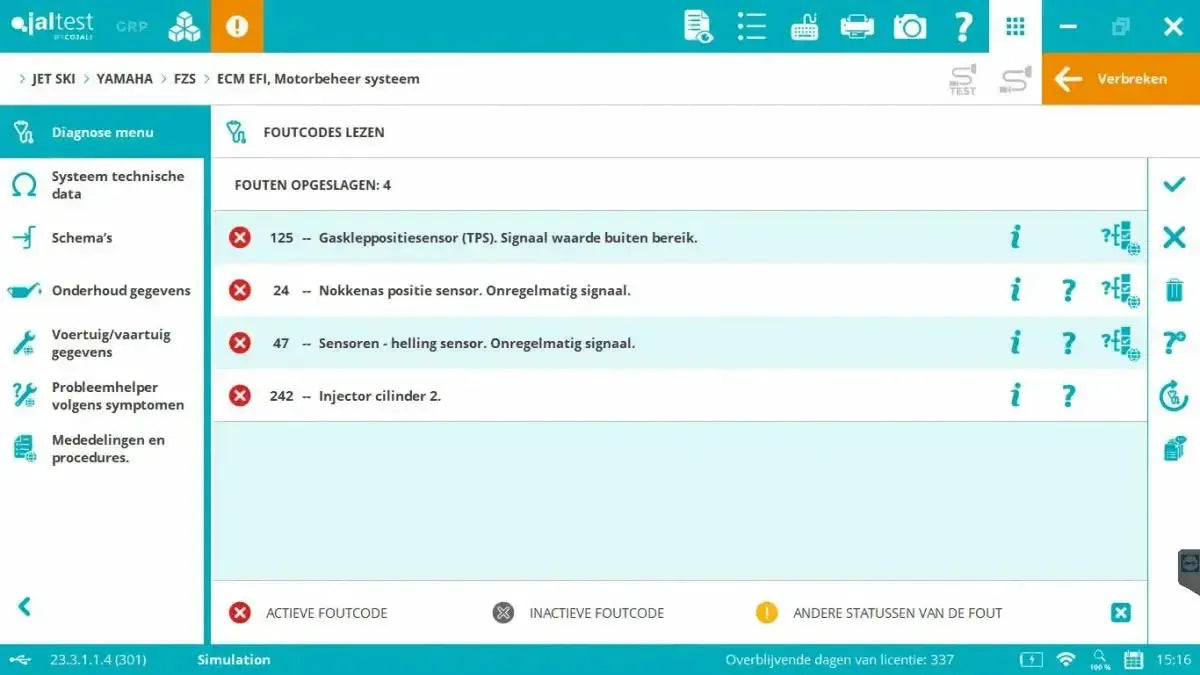

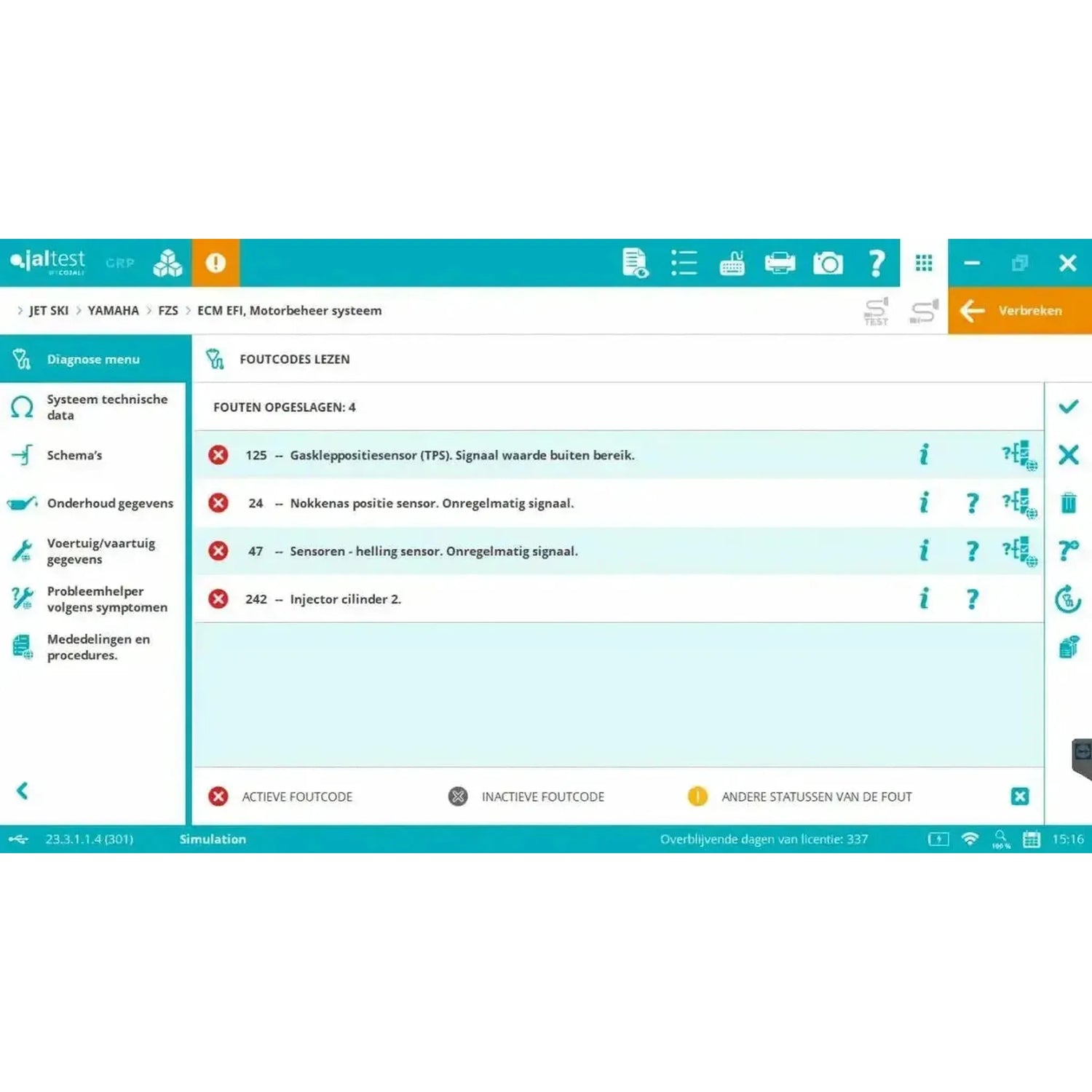

• Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid, met actieve, inactieve en permanente codes en een omschrijving per code.
• Meetwaarden: Motortoerental, turbodruk, oliedruk, brandstofdruk, koelvloeistoftemperatuur, trimhoek en de stand van het rem- en achteruitvaarsysteem, in cijfers of in grafiek.
• Componenten aansturen: Injectoren, brandstofpomp, kleppen, de trim- en tiltmotor en de aandrijving van het iBR- en RiDE-systeem gericht bedienen.
• ECU-gegevens: Onderdeelnummer, serienummer, softwareversie en het totaal aantal draaiuren van de regeleenheid.
• Onderhoud en service: Roetfilter regenereren, injectoren coderen, cilinders uitschakelen, het brandstofsysteem ontluchten, D.E.S.S.-sleutels beheren en de onderhoudstellers terugzetten.
• Kalibraties en inleerprocedures: De versnellingsbak, de joystickbesturing, de gaskleppositiesensor, de trim- en tiltsensor, de stuurhoeksensor en het iBR- en RiDE-systeem afstellen en inleren.

Technische informatie, inbegrepen

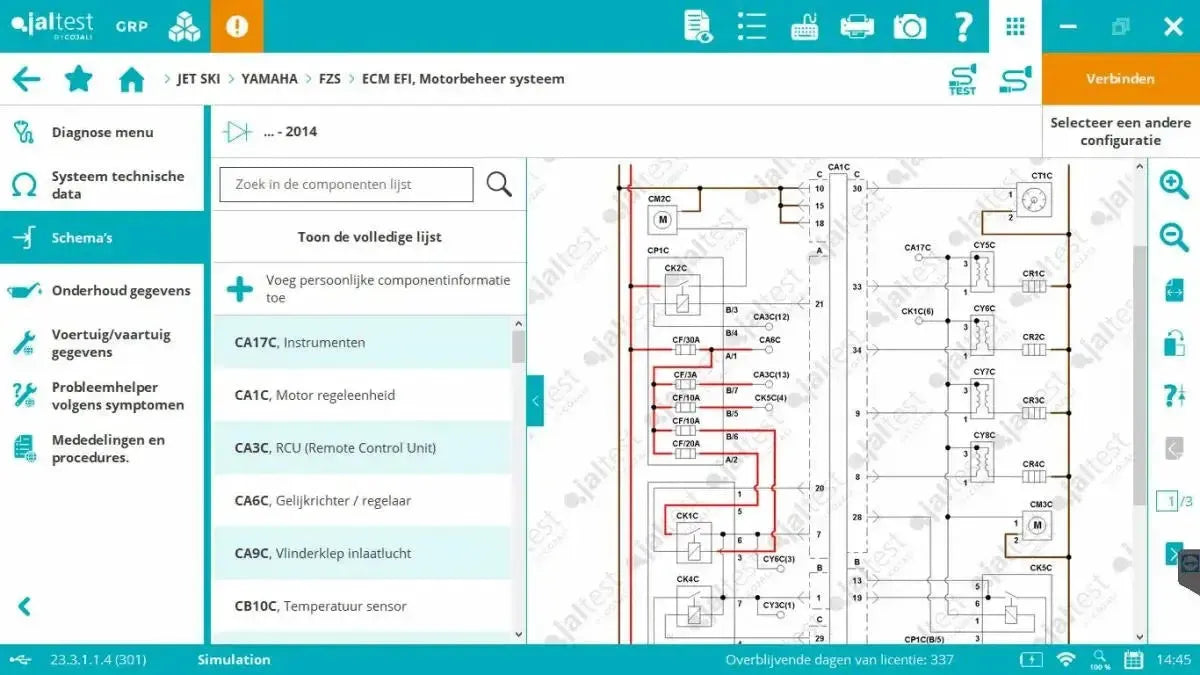

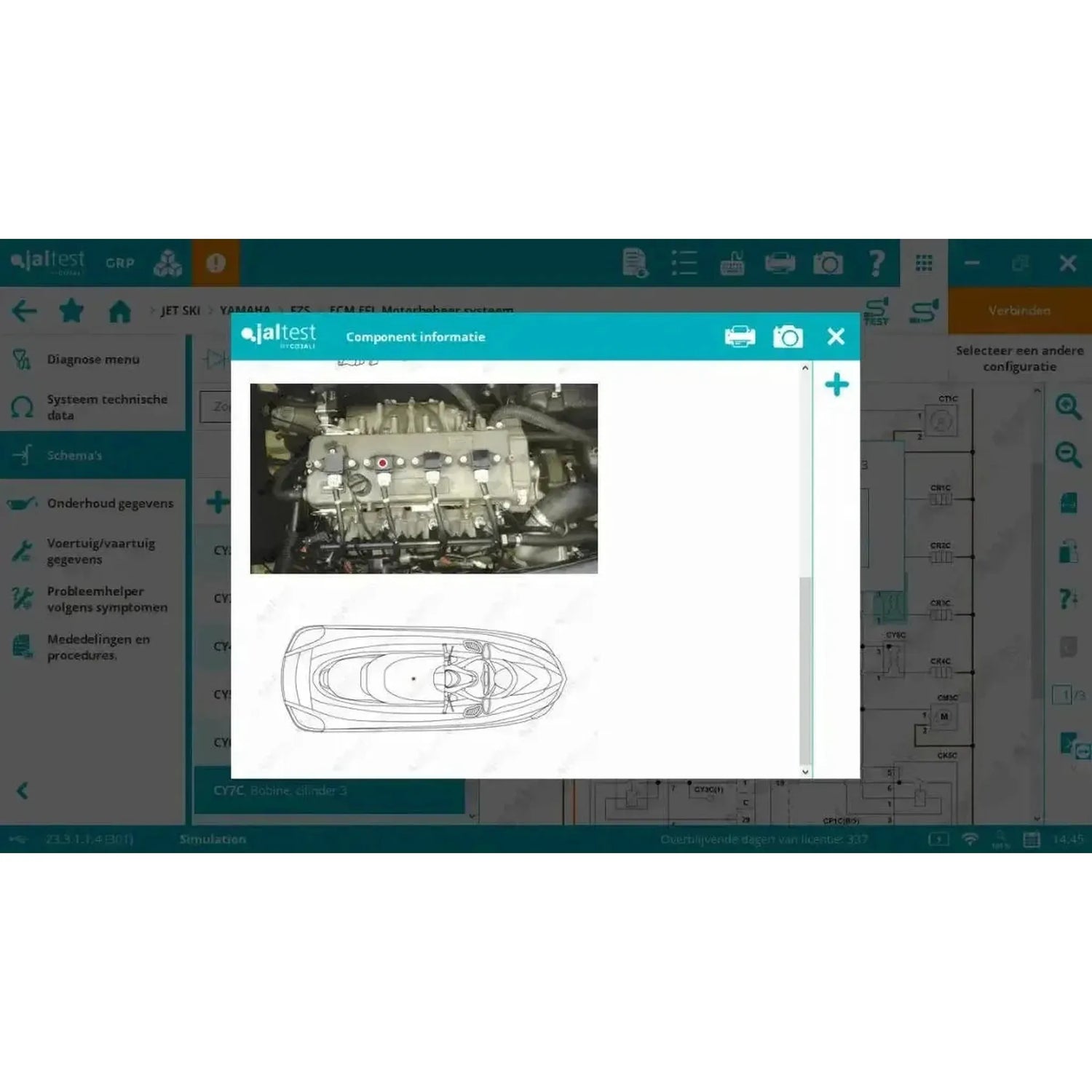

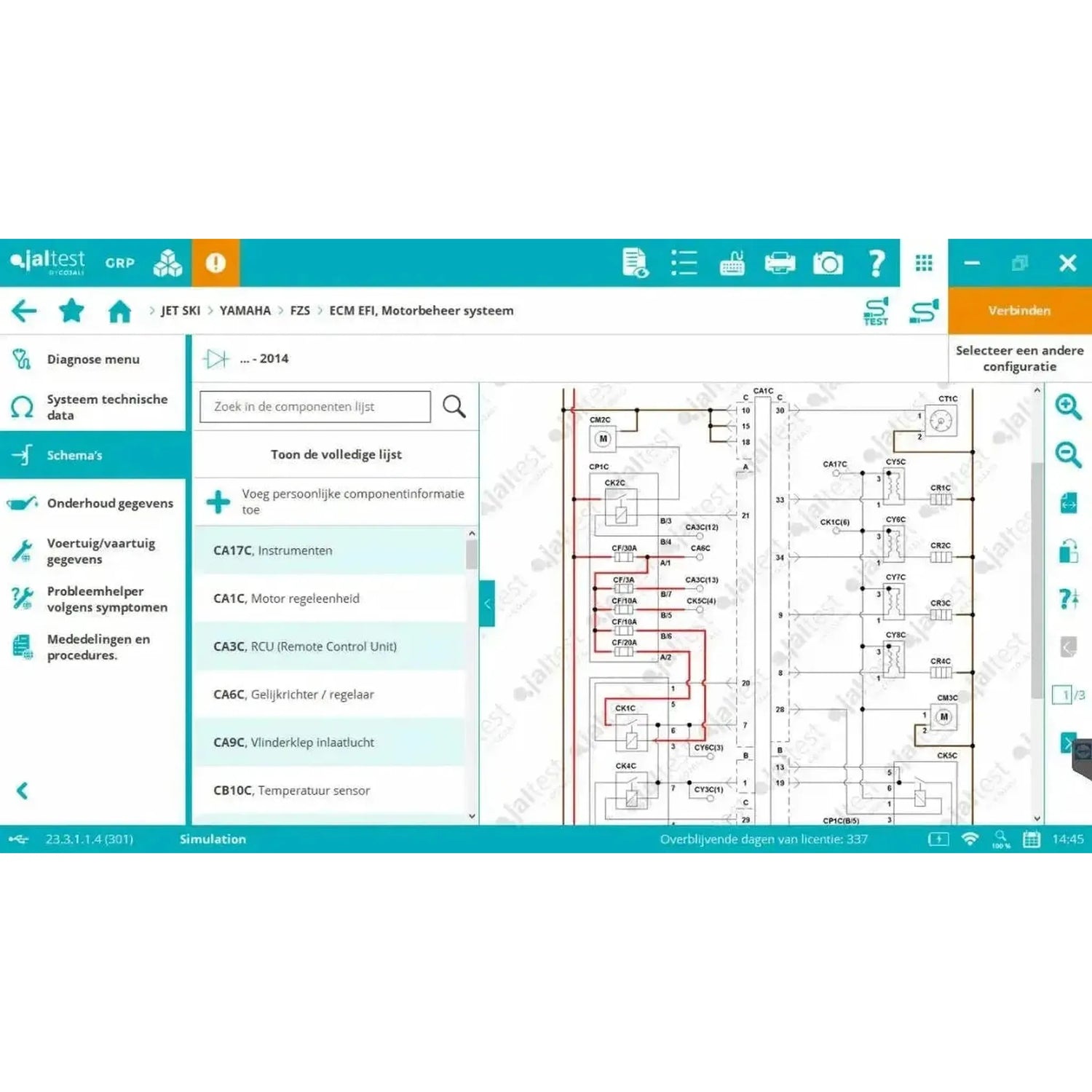

• Schema's: De elektrische schema's van het motorsysteem, met aanklikbare zekeringen, massa-aansluitingen, sensoren, regeleenheden en bedrading.

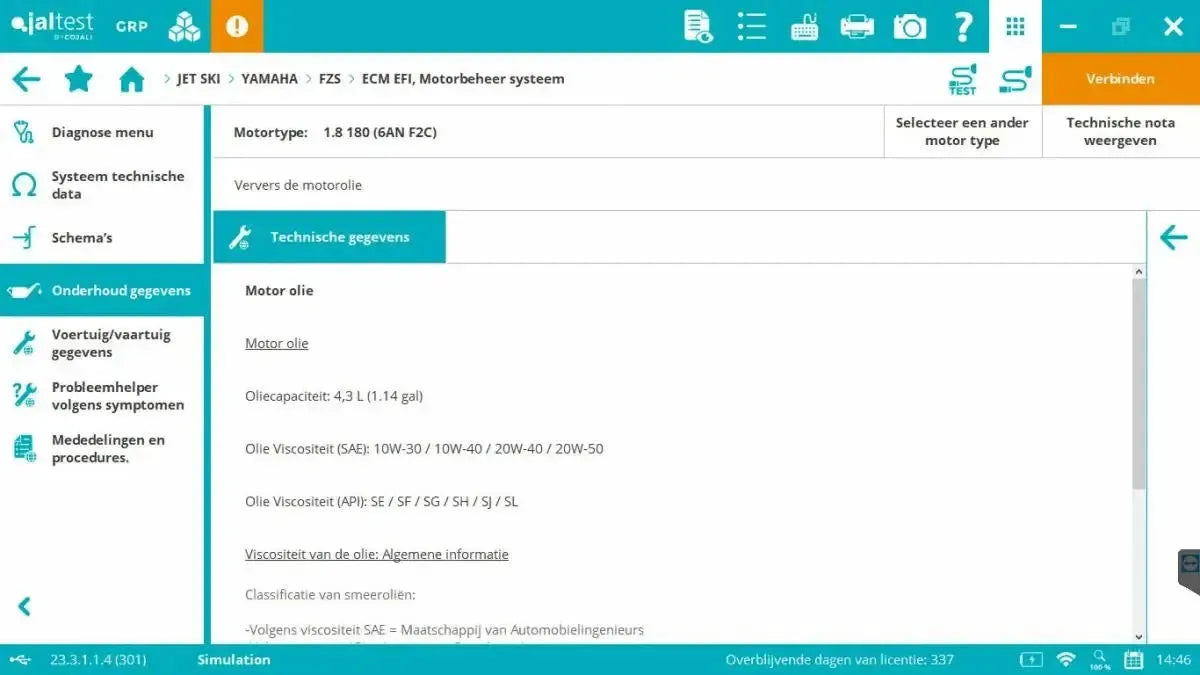

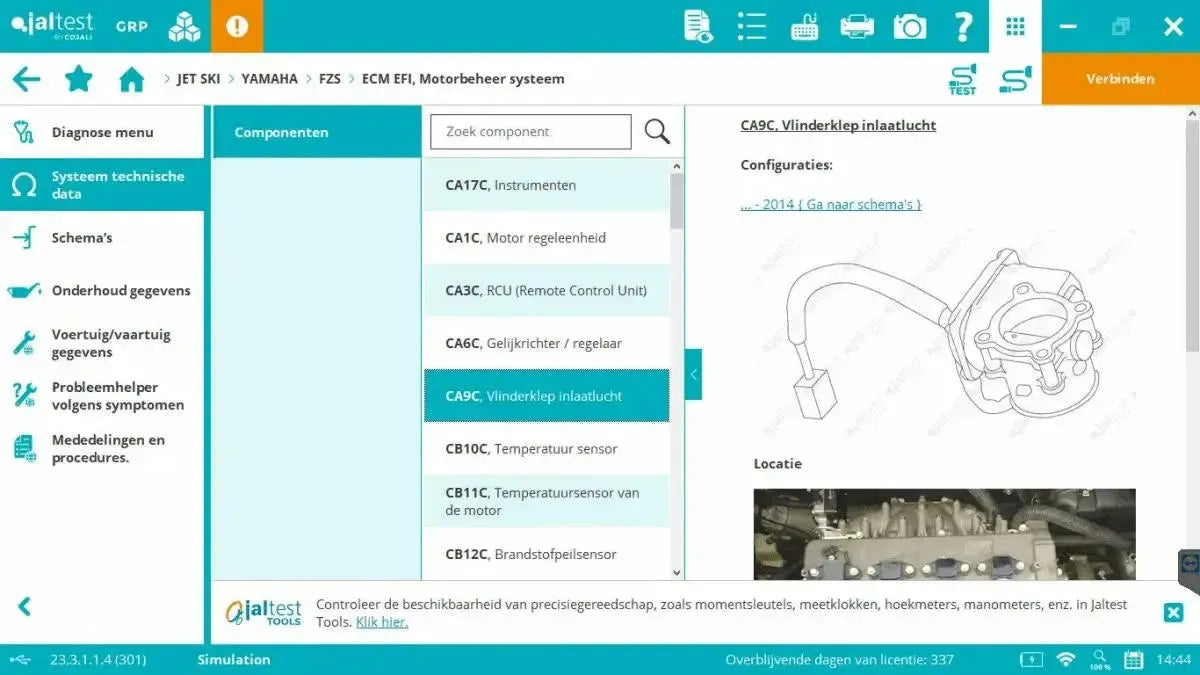

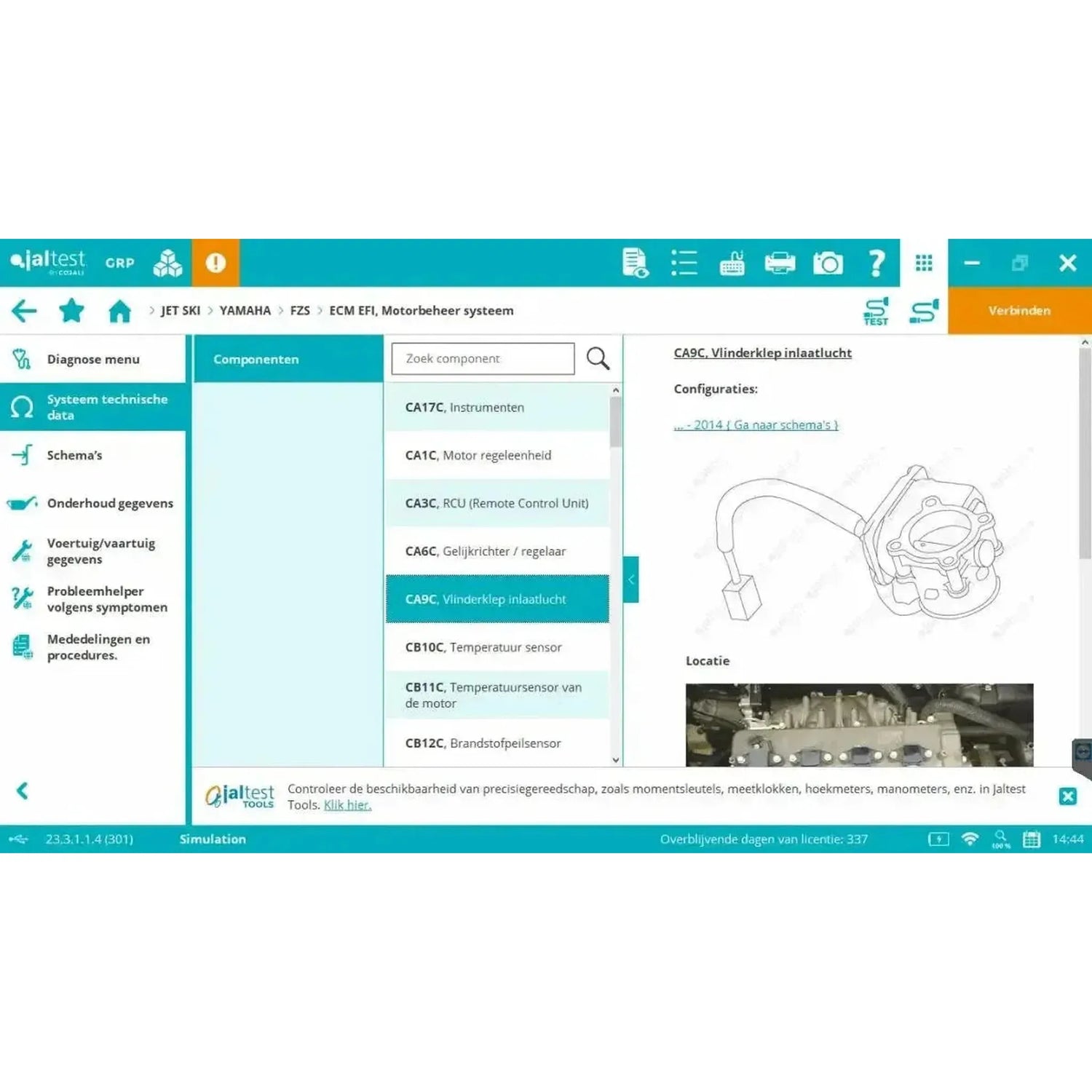

• Technische gegevens: Aanhaalmomenten, afstelgegevens, vloeistofspecificaties en de gegevens van sensoren, actuatoren en regeleenheden.
• Reparatiegidsen per foutcode: Een stapsgewijze handleiding bij de gevonden foutcode, met bedradingsinspectie, componenttest en de voorgestelde oplossing.
• Storingszoeker op symptoom: Zoeken zonder foutcode, op een klacht als moeilijk starten, vermogensverlies of oververhitting.
• Technische bulletins: De meldingen van Cojali over veelvoorkomende storingen en terugkerende fouten per merk.

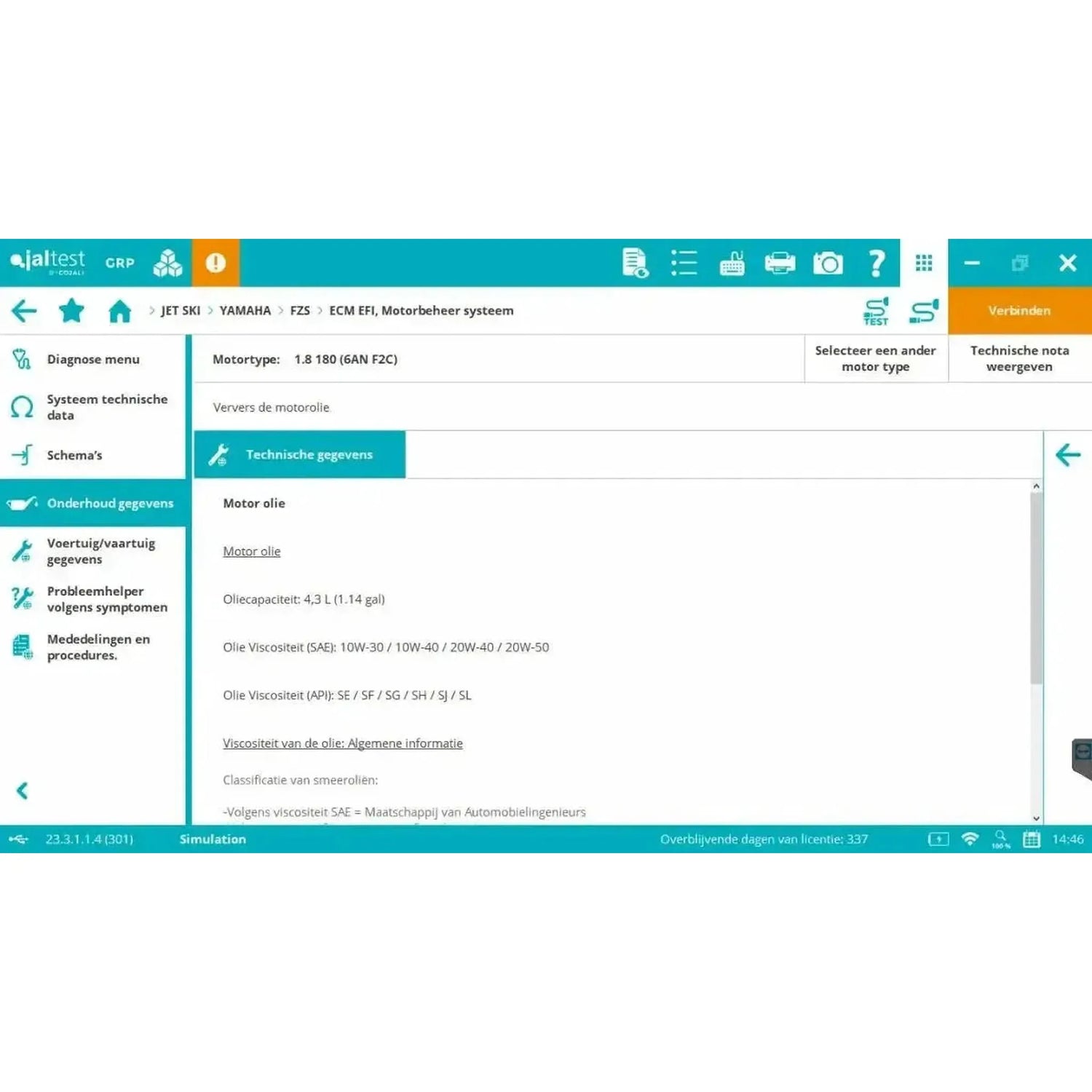

• Onderhoudsgegevens: De onderhoudsschema's op draaiuren, met de serviceprocedures en het vervangen van filters, impellers, V-snaren, thermostaten en anodes.

Het verschil met de expertmodus

Gewone diagnose is uitlezen, meten en aansturen. In de expertmodus wijzigt u daarnaast parameters in de regeleenheden: Het kalibreren van sensoren en actuatoren, het instellen van bedrijfsparameters en het uitvoeren van de inleerprocedures. Die modus zit hierbij inbegrepen.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Op het water is nooit een gestandaardiseerde OBD-aansluiting verplicht geworden, dus vrijwel elk motormerk houdt zijn eigen diagnosestekker, ook op nieuwe motoren. De software zelf draait op een Windows-pc.

• Vier kabelsets: De binnenboordset 70002009, de buitenboordset 70002025, de waterscooterset 29985 en de set voor stationaire motoren 70002006 met JDC217.9, JDC505A, JDC528A en JDC538A.
• Breedste losse set: De vaartuigkabelset 70002008 met dertien kabels — JDC527A, JDC601A, JDC603A, JDC604.9, JDC608A, JDC609.9, JDC611A, JDC612A, JDC613A, JDC614A, JDC616A, JDC617A en JDC618A9. Die ene set dekt de binnenboord- en de buitenboordkant in één keer; de waterscooterset 29985 is er de aanvulling op, want de Yamaha-kabel JDC601A zit daar juist niet in.
• Binnenboord: JDC527A, JDC611A en JDC618A9 voor de drie Volvo Penta-aansluitingen, en JDC604.9 voor de 10-pins MEFI-aansluiting van MerCruiser.
• Buitenboord: JDC603A, JDC614A en JDC617A voor Mercury, JDC608A voor Honda, JDC609.9 voor Evinrude, JDC613A en JDC616A voor Suzuki en JDC628A voor het NMEA 2000-netwerk.
• Waterscooters: JDC602A voor Sea-Doo en JDC610A voor Kawasaki, met JDC660M, JDC661M en JDC662M voor het programmeren van de sleutels.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Welke kabel u nodig heeft, bepaalt de diagnoseaansluiting op de motor en niet de naam op de motorkap. Controleer de stekker aan de motor zelf voordat u bestelt: Is het de 16-polige OBD2-aansluiting, dan volstaat de meegeleverde JDC213.9; is het een merkeigen connector, dan staat de bijbehorende kabel in de lijst hierboven.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (74602001). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Looptijd: Twaalf maanden vanaf de activering.
• Verlenging: Jaarlijks, met de update-licentie (74602001), telkens voor opnieuw twaalf maanden.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie, en verder elk half jaar.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Optionele uitbreidingen

Naast de Full-module zijn er uitbreidingen die u los bestelt. Ze zijn niet nodig om te kunnen diagnosticeren, maar breiden het naslagwerk, de ondersteuning of het bereik uit. Hieronder staat wat er bij Marine hoort.

• Jaltest INFO Web Marine: Hetzelfde naslagwerk via een webplatform, per maand of per jaar af te nemen.
• Jaltest ATS (70809004): Een jaar toegang tot de Engelstalige technische helpdesk van Cojali. Loopt automatisch door; opzeggen kan schriftelijk tot dertig dagen voor de vervaldatum.
• Jaltest Central Services: Handelingen die de specialisten van Cojali voor u uitvoeren, per verrichting.

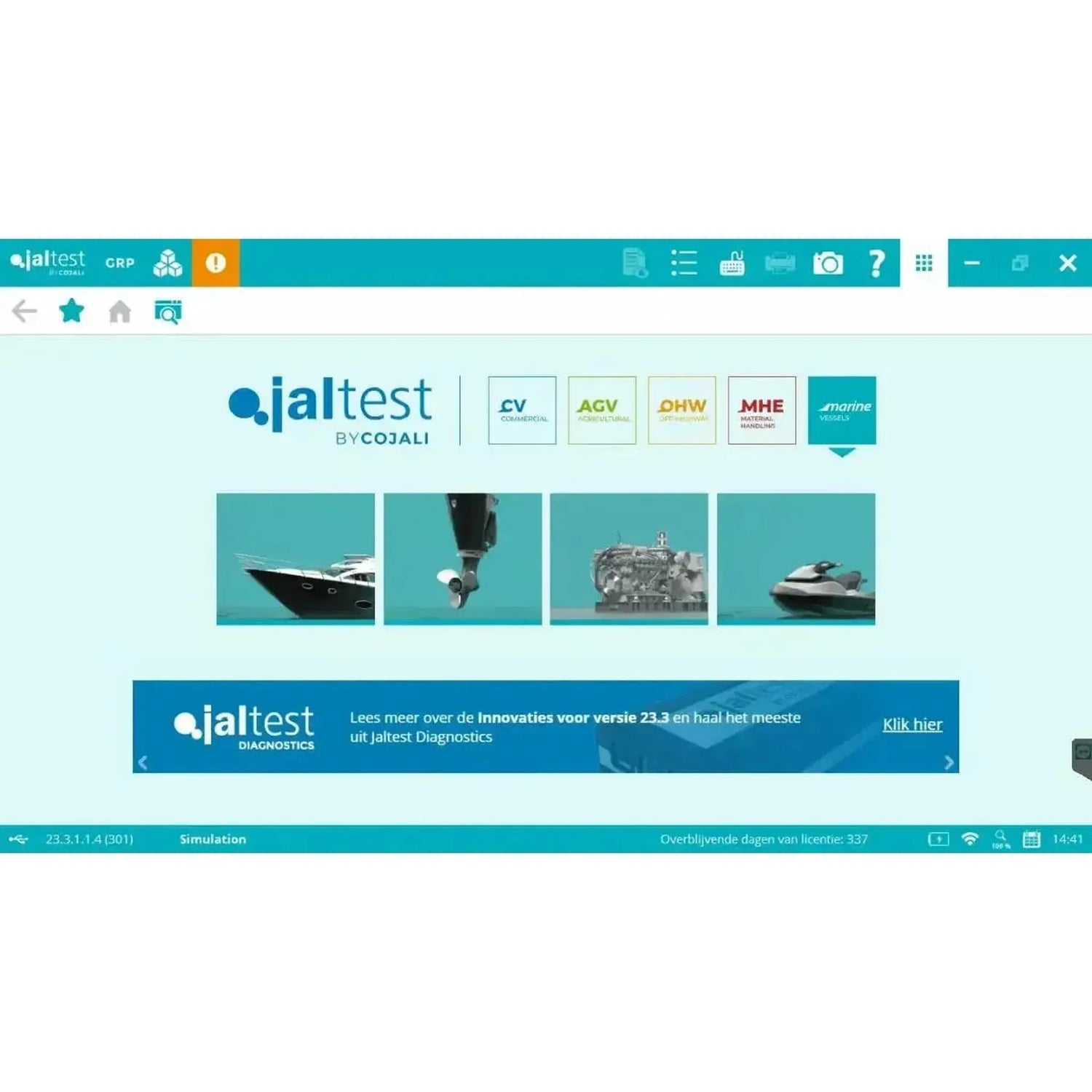

• Andere Jaltest-modules: Buiten het water lopen de dekkingen via eigen modules — Jaltest CV voor bedrijfsvoertuigen, AGV voor landbouw, OHW voor grondverzet en MHE voor intern transport.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502001) | Marine (Full) | Software-activatie
• 1x Jaltest (74502013) | Marine (Full) | Software-licentie
• 1x Jaltest INFO Online Marine (29479)
