Jaltest OHW (Off-Highway) Uitleesapparaat

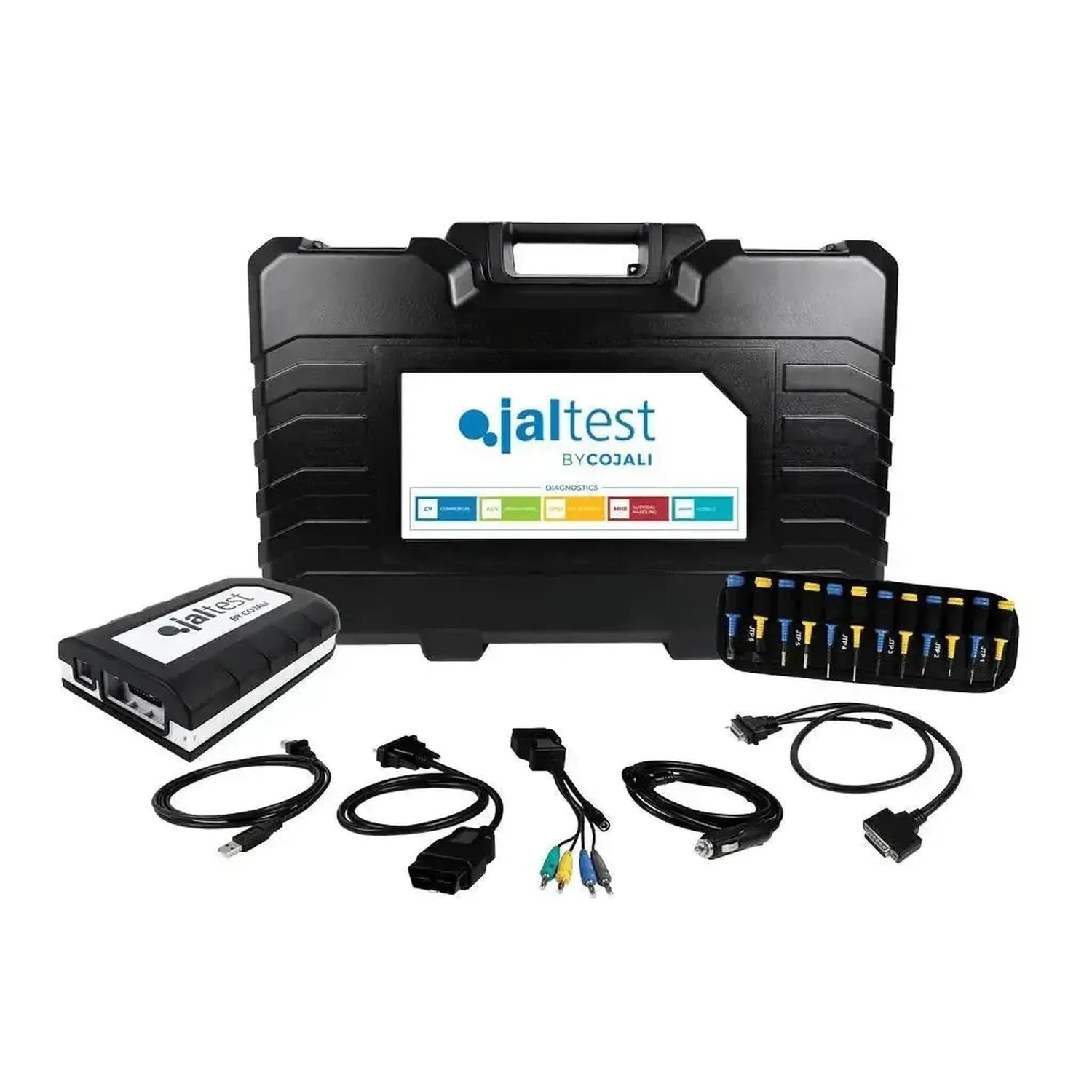

Wat er in de doos zit

De koffer bevat de hardware waarmee u de verbinding legt, en daarnaast de softwarerechten die de OHW-module ontsluiten. De hardware is dezelfde als in de losse set 70001052; het onderscheid tussen de uitleesapparaten zit in de softwaremodule, niet in de koffer. Hieronder staat per onderdeel wat het is en welk referentienummer erbij hoort.

Hardware

• Jaltest Link V9 (70001015): De diagnose-interface die u op de diagnosestekker van de machine aansluit, met 26-pins DB26 naar de kabel en USB-C naar de pc.
• Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en twee voedingskabels — JDC10AM2 met accuklemmen en JDC20AM2 voor de sigarettenaansteker.
• OBD-kabel, 16-polig (JDC213.9): De standaardkabel voor de gewone diagnoseaansluiting.
• USB-C-kabel (JDC107.9B): De verbinding tussen de Link en uw laptop.
• Verlengkabel van 100 cm (JDC100): Met een 26-pins DB26-stekker, de brede connector op de Link zelf.
• Koffer (70003015): De compacte uitvoering, 505 x 381 x 146 mm.

Software

• Software (29308): De eenmalige aanschaf die de OHW-module ontsluit.
• Activering van de licentie, twaalf maanden (74001014): Het recht om er het eerste jaar mee te werken.
• INFO Online OHW (29476): De technische informatie bij de software. Zit erin, is niet los te koop en is in 2026 kosteloos.
• Jaltest GRP: De werkplaatssoftware van Cojali voor klanten, machines en rapporten.

Een laptop en de merkspecifieke kabels horen hier niet bij. Zie Kabels en computer verderop op deze pagina.

Voor welke machines en systemen

Jaltest OHW bestrijkt drie groepen — zwaar materieel, compact materieel en stationaire motoren — met voor elke groep een eigen dekkingslijst. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund; veel merken staan in twee lijsten omdat ze zowel zware als compacte machines bouwen. De indeling per werelddeel gaat over het land waar het merk vandaan komt, niet over de huidige eigenaar.

De machines

• Zwaar materieel: Graafmachines, wielladers, dumpers, rupsdozers, mobiele en rupskranen.
• Compact materieel: Minigravers, compacte dumpers, schranklaaders en compacte wielladers.
• Wegenbouw: Asfalteermachines, walsen en freesmachines.
• Stationaire motoren: Losse motoren en motorsets van dertig fabrikanten.

Zwaar materieel

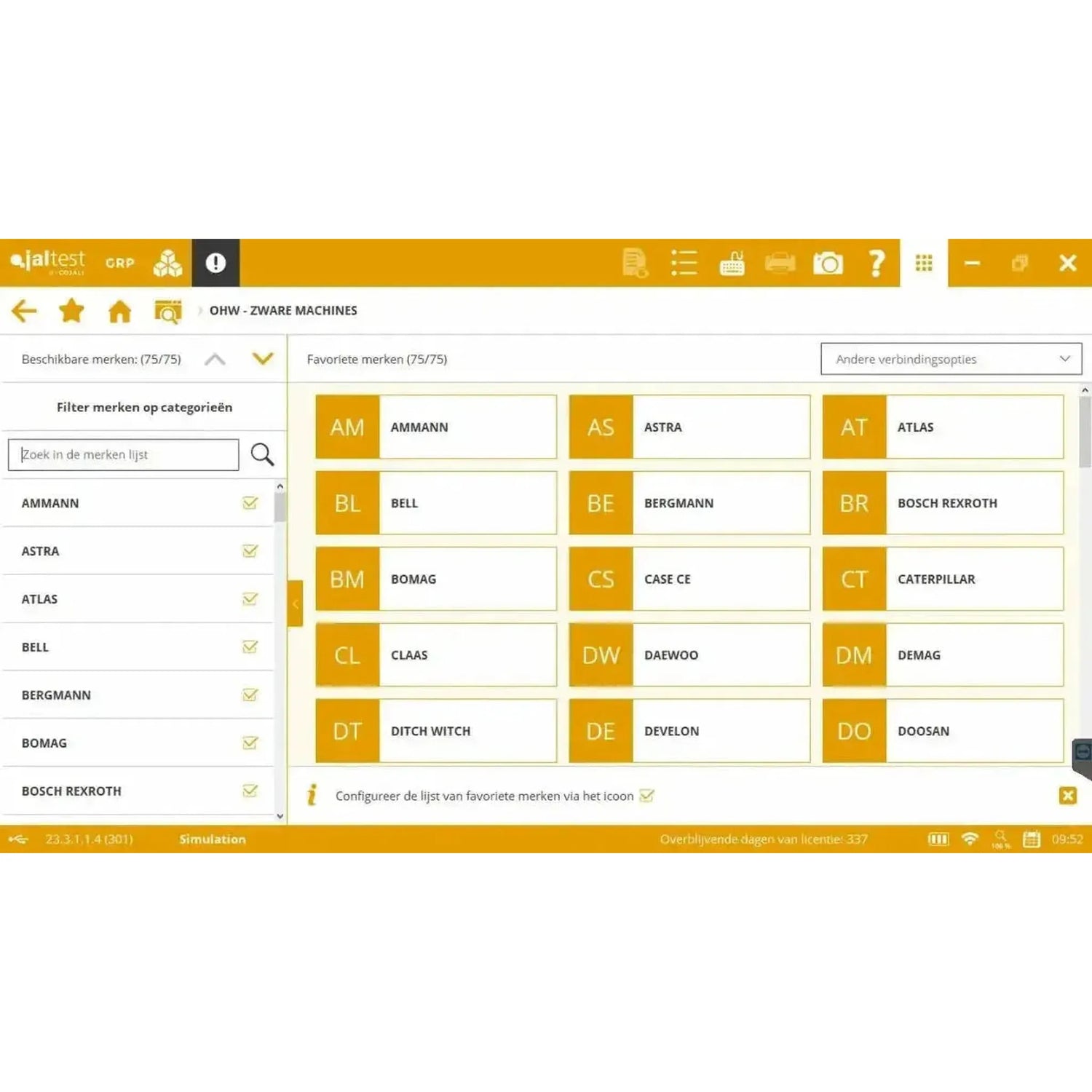

Bekende merken onder het zware materieel in de dekking van Jaltest OHW: Atlas, Bell, Bobcat, Bomag, Case CE, Caterpillar, Develon, Doosan, Hitachi, Hyundai CE, JCB, John Deere, Kobelco, Komatsu, Liebherr, Mercedes-Benz, New Holland CE, Sany, Sennebogen, Terex, Volvo CE, Wirtgen, XCMG en Zoomlion.

Alle 99 merken zwaar materieel, gesplitst per werelddeel:

Compact materieel

Bekende merken onder het compacte materieel in de dekking van Jaltest OHW: Ahlmann, Ausa, Avant, Bobcat, Case CE, Caterpillar, Gehl, Giant, Hitachi, JCB, Knikmops, Komatsu, Kramer, Kubota, Manitou, Mecalac, Menzi Muck, Merlo, Schäffer, Takeuchi, Thwaites, Volvo CE, Wacker Neuson, Weidemann en Yanmar.

Alle 86 merken compact materieel, gesplitst per werelddeel:

Stationaire motoren

Bekende merken onder de stationaire motoren in de dekking van Jaltest OHW: Caterpillar, Cummins, Deutz, Hatz, Isuzu, John Deere, Kubota, Liebherr, MAN, Mercedes-Benz, MTU, Perkins, Scania, Volvo Penta en Yanmar.

Alle 30 motormerken, gesplitst per werelddeel:

Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea, India en Taiwan onder vallen. Onder Overig staan merken uit Australië en Afrika en de enkele naam waarvan de herkomst niet te achterhalen was.

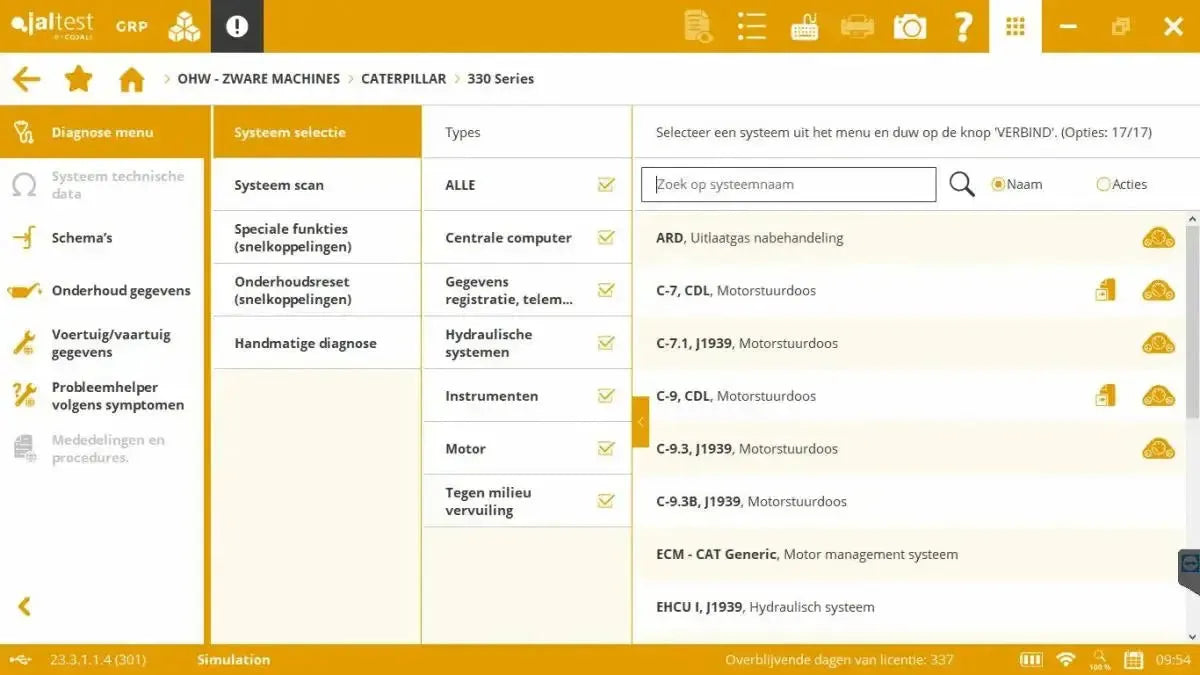

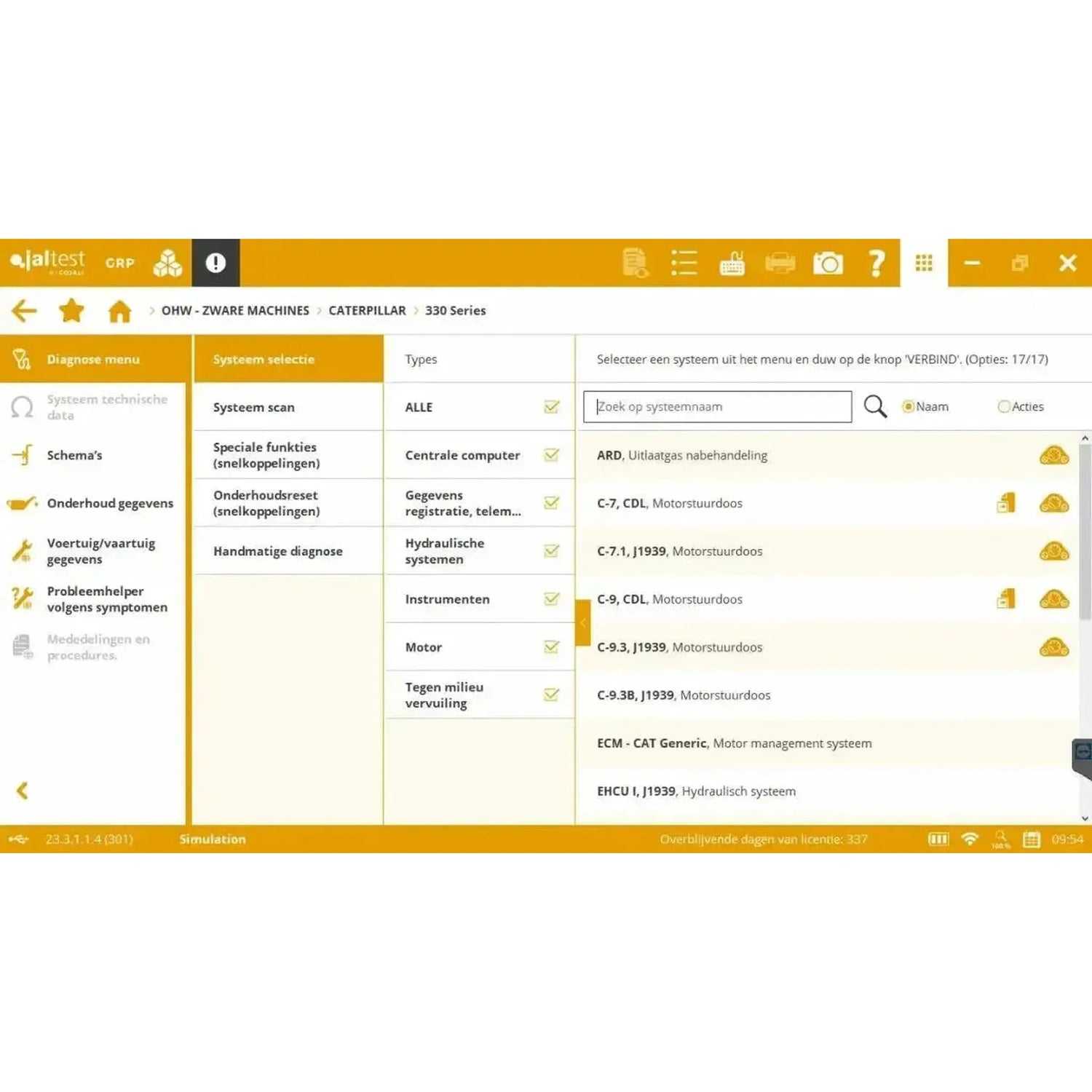

De systemen in de machine

• Motor: De motorregeleenheid (ECM) van de machine.
• Uitlaatnabehandeling: Roetfilter, SCR en AdBlue.
• Centrale computer: De centrale voertuigcomputer en de gateway.
• Transmissie: De transmissiebesturing.
• Hydrauliek: De hydraulische regeleenheden van de machine.
• Koeling: Het koelsysteem van de machine.
• Instrumentenpaneel: Het display en de tellerunit.
• Telematica: De telematicamodule en de dataregistratie.

Wat u ermee kunt

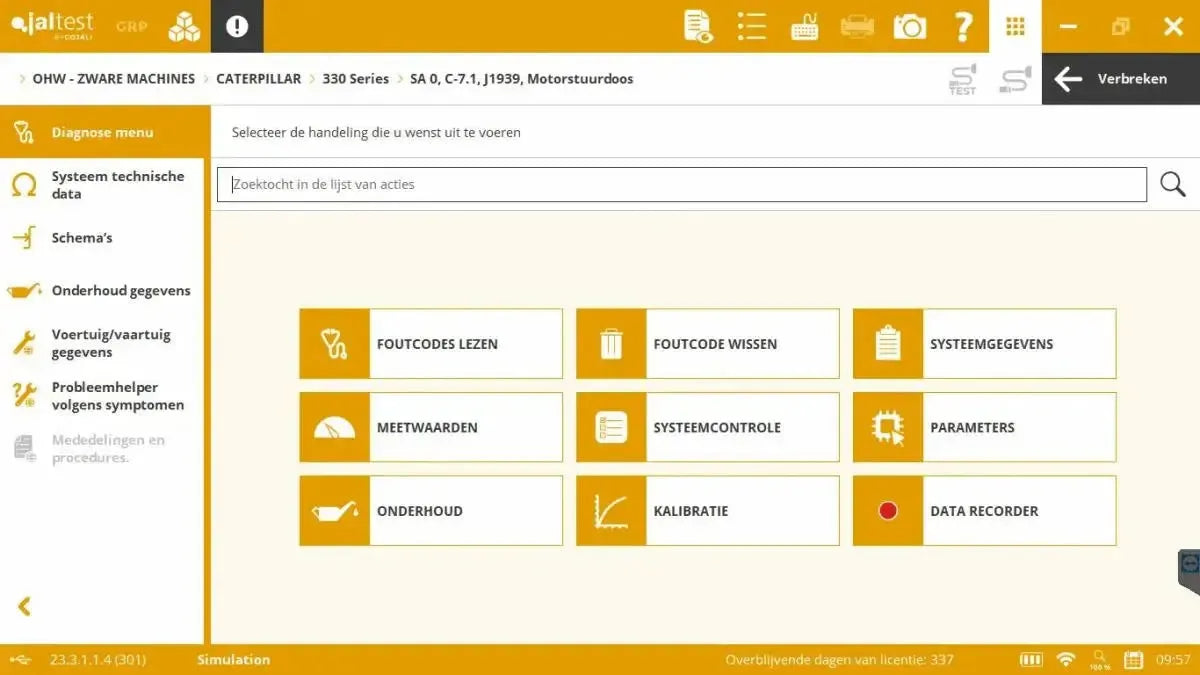

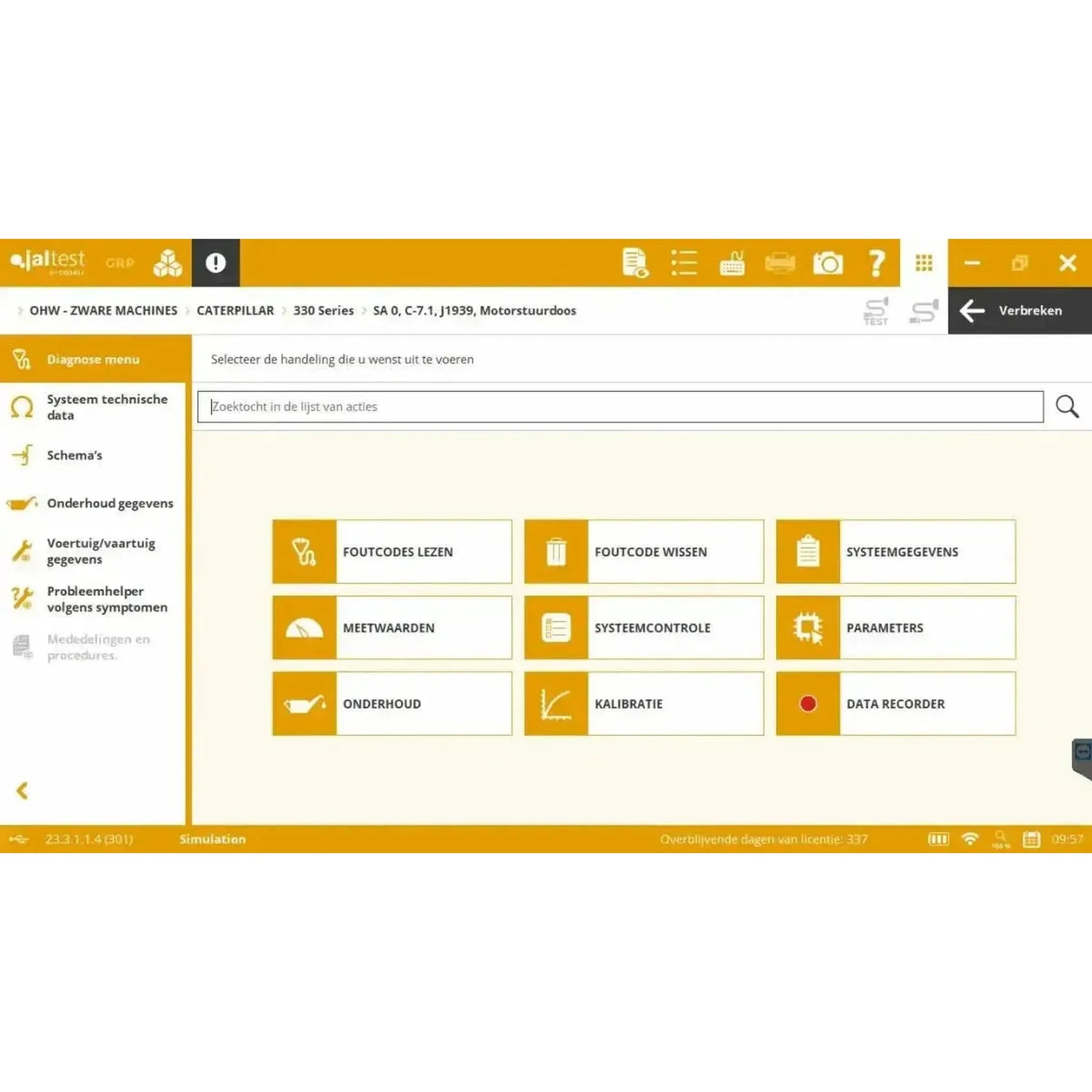

Met de OHW-module leest u de regeleenheden van de machine uit, volgt u meetwaarden live en stuurt u componenten aan. Daarnaast zit er een naslagwerk bij met storingszoekers, schema's en onderhoudsgegevens bij het systeem waar u aan werkt.

Diagnose en service

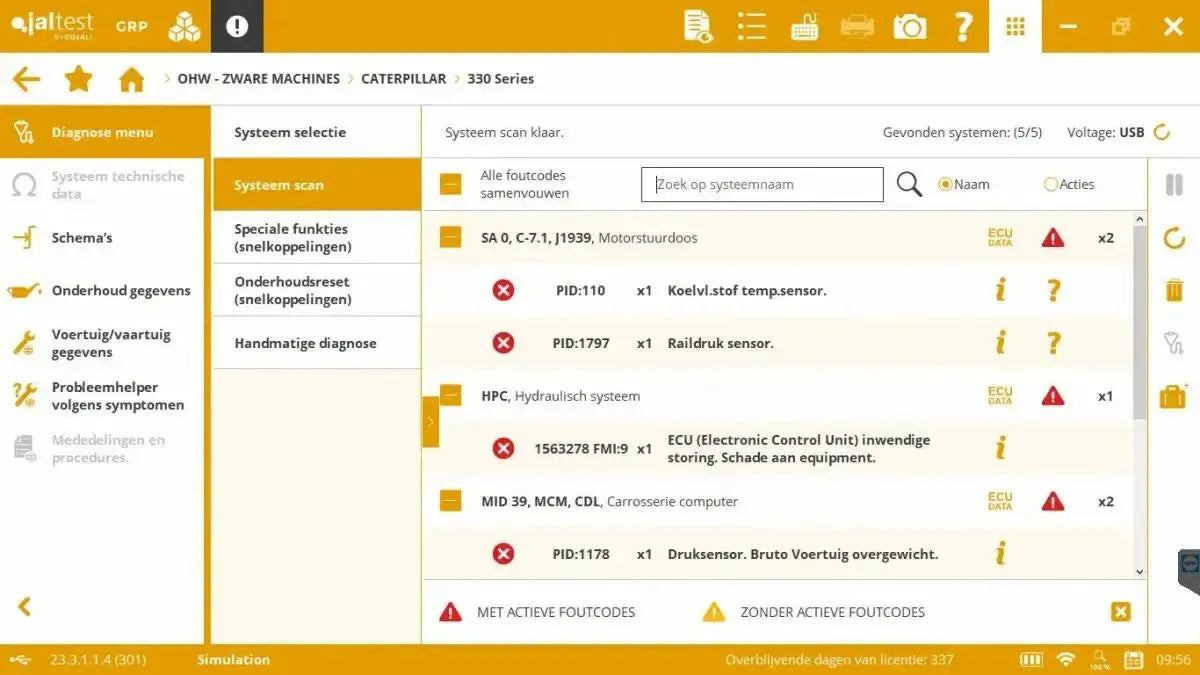

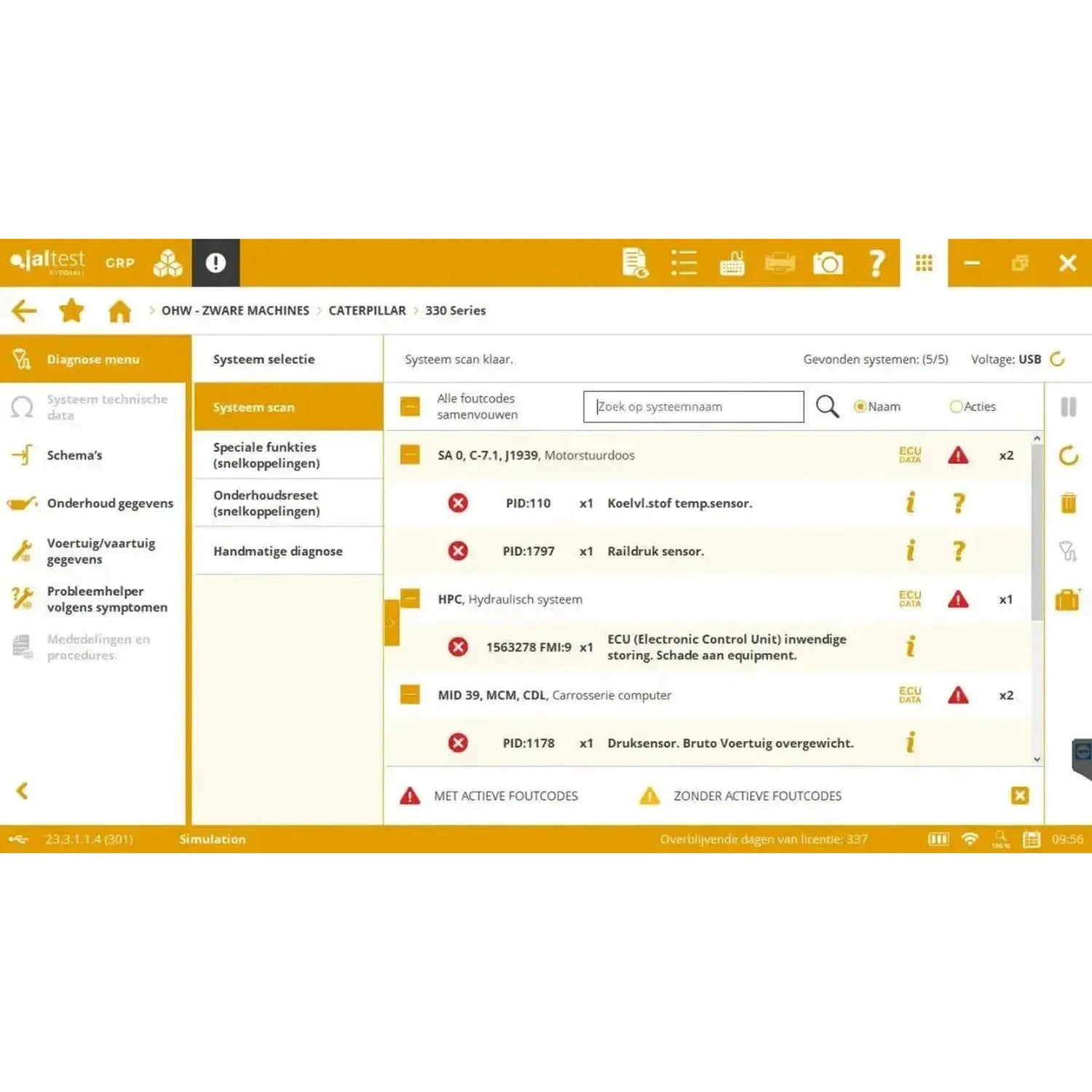

• Foutcodes lezen: Systemen worden automatisch herkend, met een storingszoeker per foutcode.
• Meetwaarden: De waarden van de aangesloten sensoren, live te volgen.

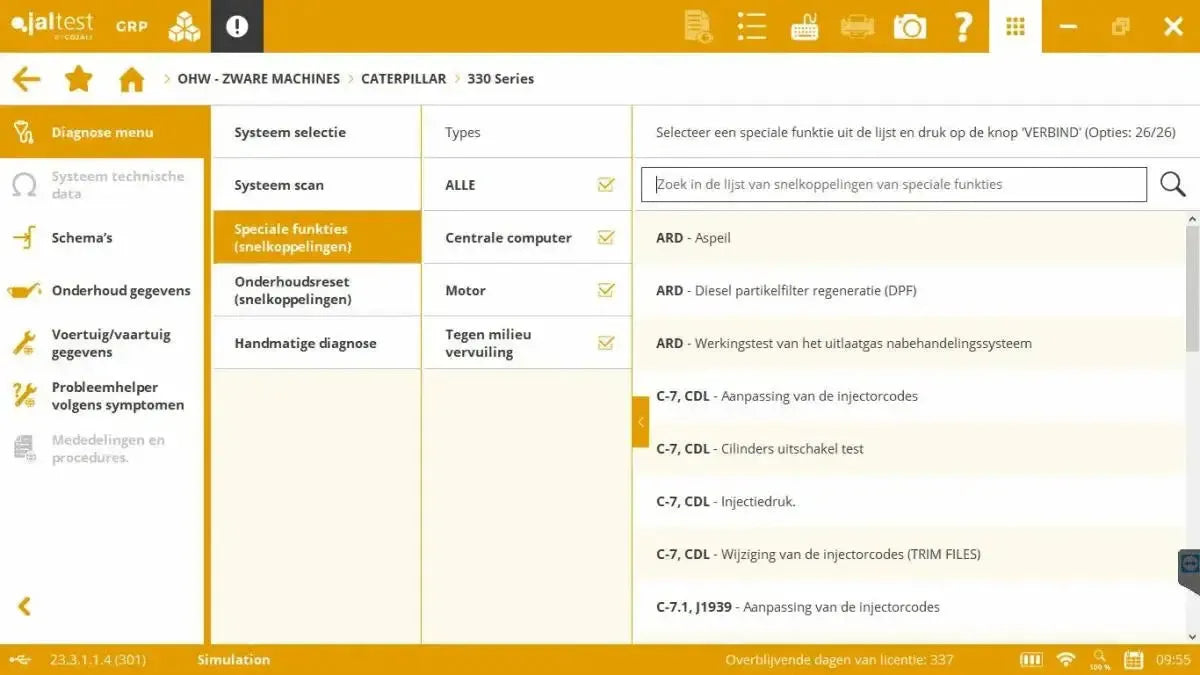

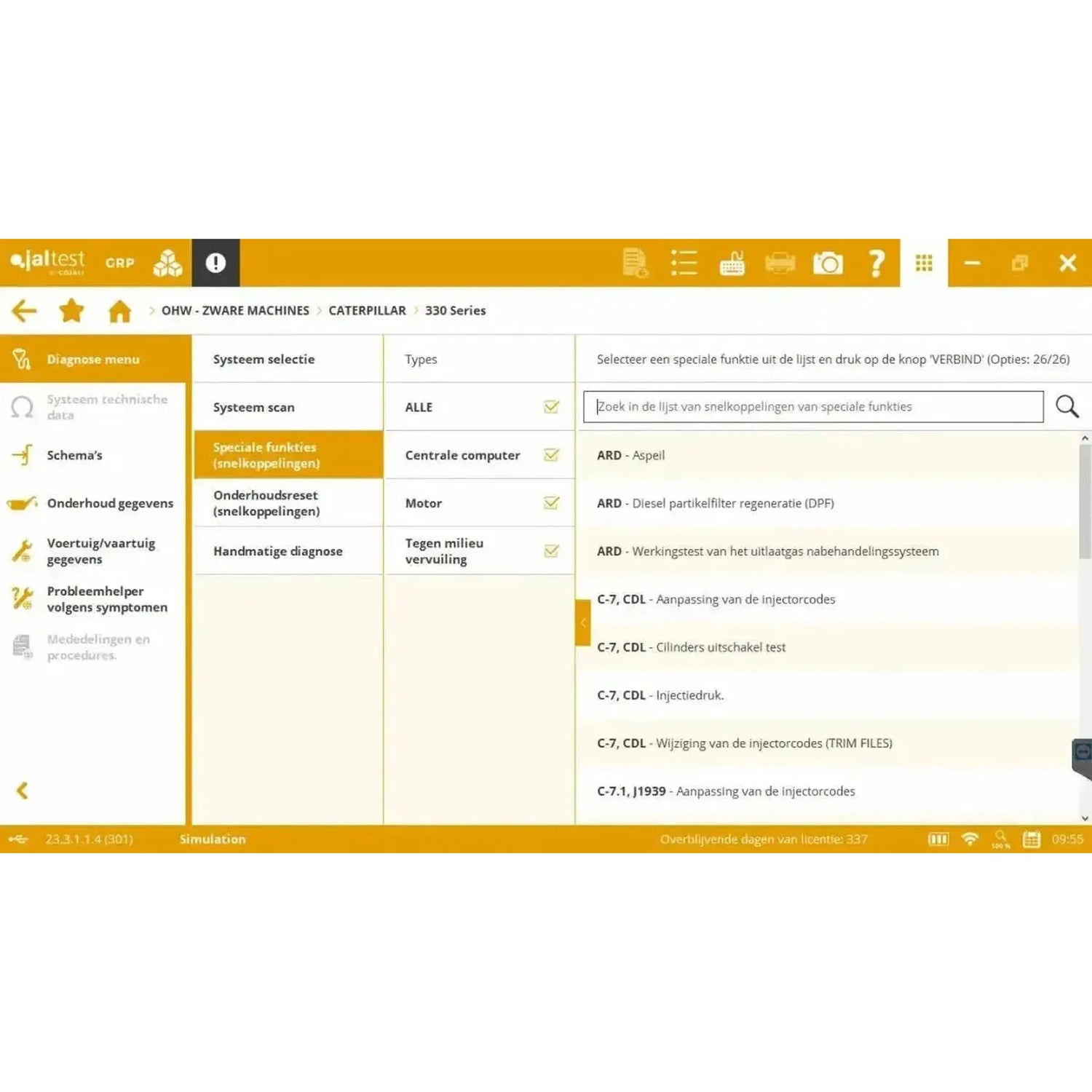

• Componenten aansturen: Onder meer roetfilterregeneraties, cilinderuitschakeltests en het coderen van injectoren.
• Parameters en kalibraties: Regeleenheden configureren en systemen afstellen, onder meer het kalibreren van de werktuigregelklep en van de hydrostatische eenheid.
• ECU-gegevens: Serienummer, softwareversie en overige gegevens van de regeleenheid.
• Onderhoud terugzetten: Het onderhoud van het roetfilter en van de SCR-katalysator terugzetten na een beurt.

Technische informatie, inbegrepen

• Storingszoeker: Op foutcode en op symptoom.
• Technische gegevens: Van het systeem en van de machine.

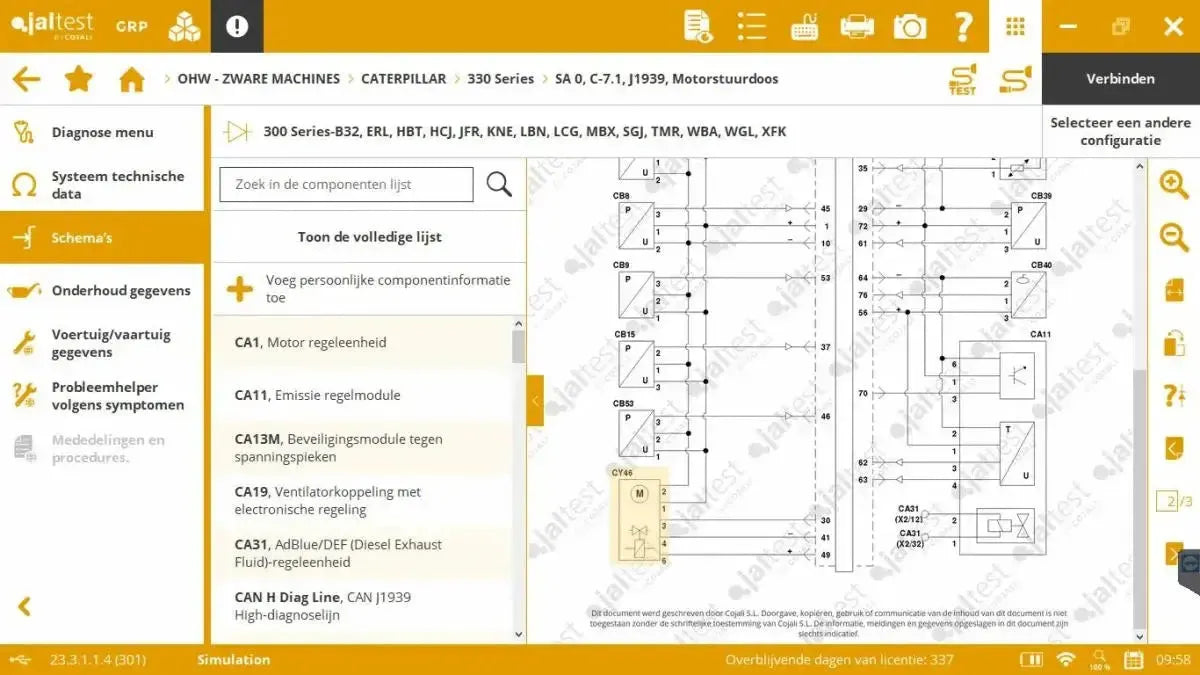

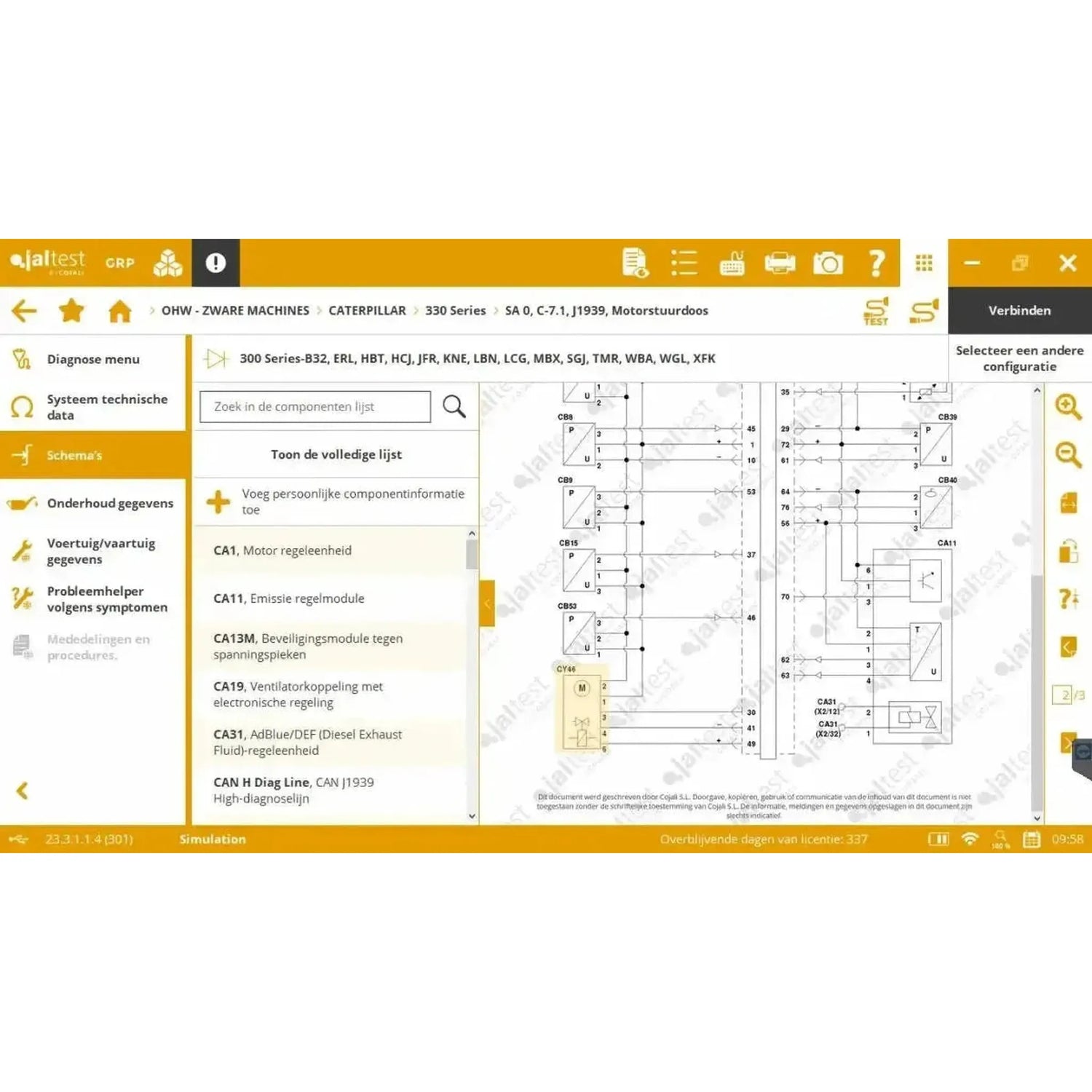

• Schema's: De elektrische schema's bij het systeem.
• Onderhoudsgegevens: De onderhoudsgegevens van de machine.
• Procedures: Vrijgaveprocedures en werkwijzen.
• Handmatige diagnose: Zoeken zonder dat het systeem zichzelf meldt.

Het verschil met de expertmodus

Gewone diagnose is uitlezen, meten en aansturen. In de expertmodus wijzigt u daarnaast parameters in de regeleenheden: Het kalibreren van sensoren en actuatoren, het instellen van bedrijfsparameters en het regenereren van het roetfilter. Die modus zit hierbij inbegrepen.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Heeft de machine een merkeigen stekker, dan is daar een aparte kabel voor; in het grondverzet is nooit een gestandaardiseerde OBD-aansluiting verplicht geworden, dus die connectoren blijven ook op nieuwe machines in gebruik. De software zelf draait op een Windows-pc.

• Kabelset compleet (70002026): Kabels voor Mercedes-Benz en MTU, Deutz-motoren, Cat en Perkins, Volvo Construction, ZF Ergopower, Hitachi, Komatsu, Liebherr, en de groene 9-polige Deutsch-stekker.
• Kabelset basis (70002030): Kabels voor Deutz-motoren, Cat en Perkins, Caterpillar, Volvo Construction, Kubota, Yanmar, en de groene 9-polige Deutsch-stekker.
• Losse kabels: Ook per stuk verkrijgbaar, onder meer voor Bobcat, Doosan, Hidromek, Hyundai CE en Bosch Rexroth.
• Servicesleutels: Voor Merlo en Liebherr zijn er aparte servicesleutels.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Welke kabel bij uw machine hoort, bepaalt de diagnoseaansluiting in die machine en niet het merk op de motorkap. Controleer de stekker aan de machine zelf voordat u bestelt: Is het de 16-polige OBD2-aansluiting, dan volstaat de meegeleverde JDC213.9; is het een merkeigen connector, dan is er een merkeigen kabel nodig: Die zit in een van de twee kabelsets of is los te bestellen.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (29760). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Verlenging: Jaarlijks, met de update-licentie (29760), telkens voor opnieuw twaalf maanden.
• Looptijd: Twaalf maanden vanaf de activering.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie, en verder elk half jaar.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Optionele uitbreidingen

Naast de OHW-module zijn er uitbreidingen die u los bestelt. Ze zijn niet nodig om te kunnen diagnosticeren, maar breiden het naslagwerk, de ondersteuning of het gereedschap uit. Hieronder staat wat er voor grondverzet bij hoort.

• Jaltest GSE: De module voor materieel op luchthavens. Deze vereist een lopende Jaltest OHW-licentie; uitbreiden naar CV of MHE mag, maar hoeft niet.
• Jaltest Multi-Purpose Vehicle (29348): De aparte module voor multifunctionele voertuigen en veegmachines, bij ons de Jaltest Veegmachines-set.
• Jaltest INFO Web OHW: Hetzelfde naslagwerk via een webplatform, per maand of per jaar.
• Jaltest ATS: Een jaar toegang tot de Engelstalige technische helpdesk van Cojali. Loopt automatisch door; opzeggen kan schriftelijk tot dertig dagen voor de vervaldatum.
• Jaltest Central Services: Handelingen die de specialisten van Cojali voor u uitvoeren, per verrichting.
• Jaltest-gereedschap: Onder meer de AdBlue-reinigingsset voor landbouw, OHW en intern transport, voor het reinigen van de doseermodule.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29308) | OHW (Off-Highway) | Software-activatie
• 1x Jaltest (74001014) | OHW (Off-Highway) | Software-licentie
• 1x Jaltest INFO Online OHW (29476)
