Jaltest Trailer Uitleesapparaat

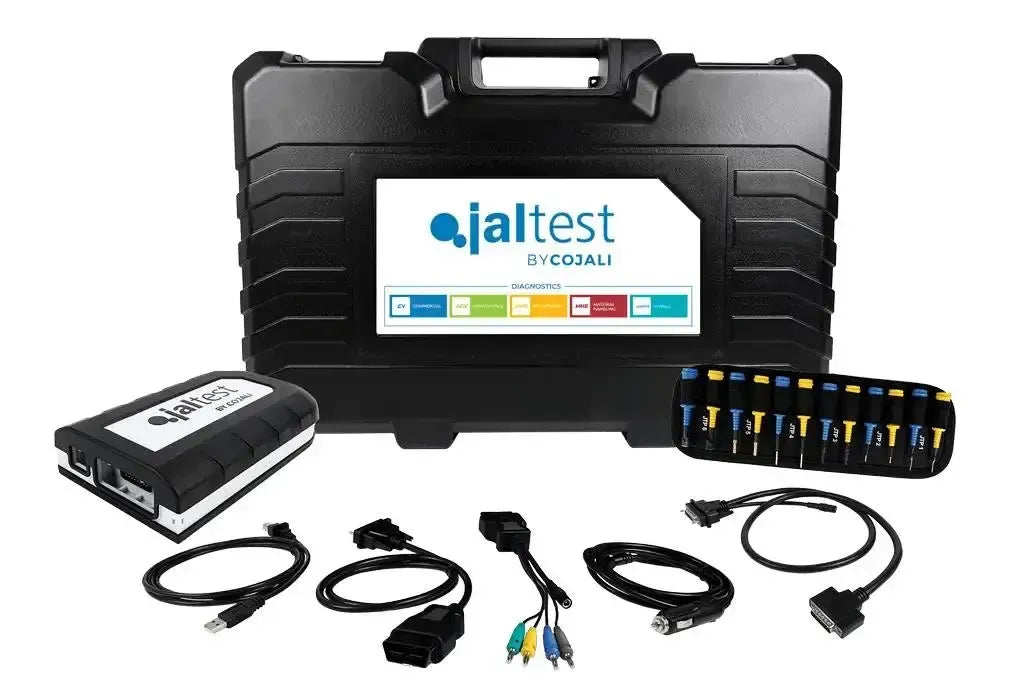

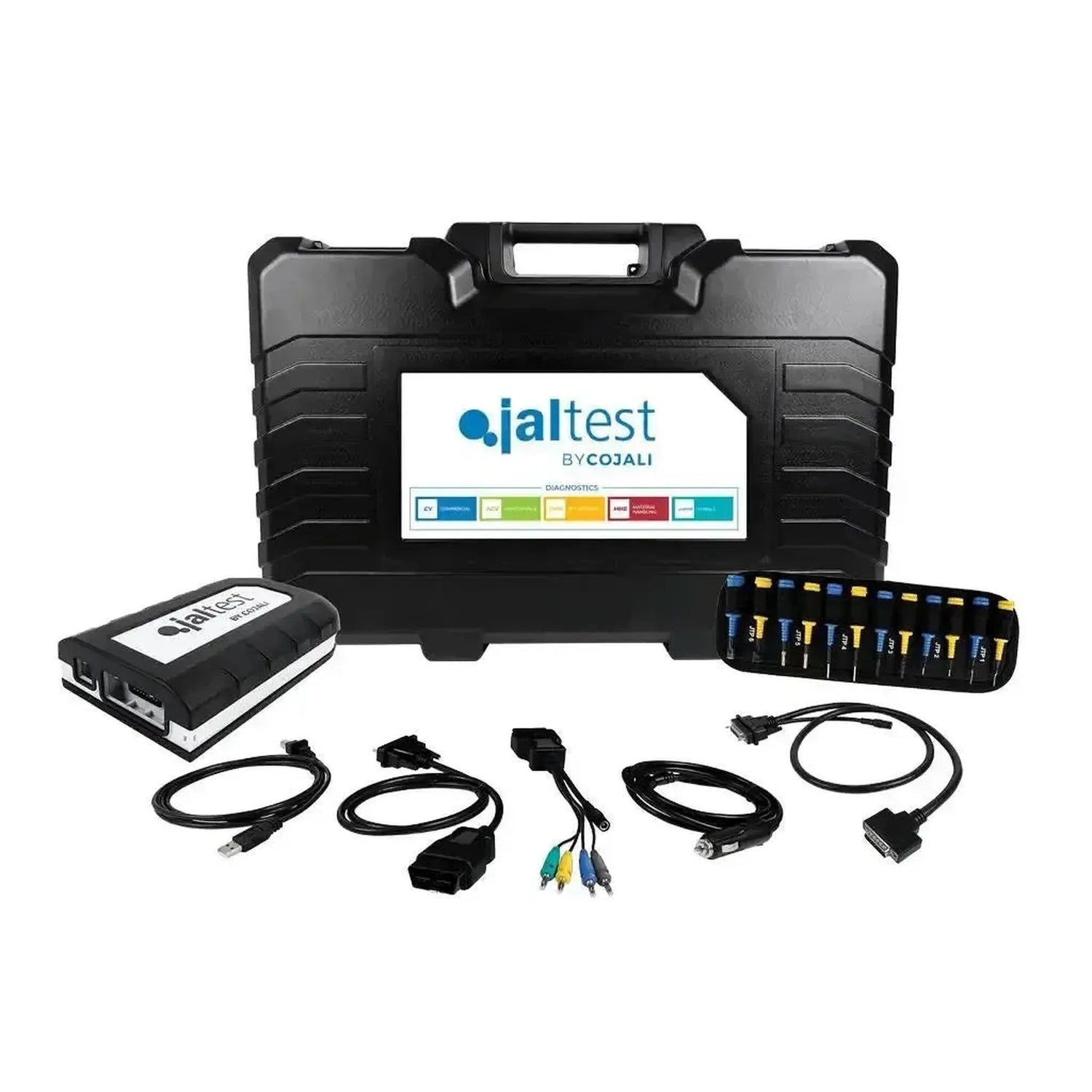

Wat er in de doos zit

De koffer bevat de hardware waarmee u de verbinding legt, en daarnaast het softwarerecht dat de Trailer-module ontsluit. De hardware is dezelfde als in de losse set 70001052; het onderscheid tussen de uitleesapparaten zit in de softwaremodule, niet in de koffer. Hieronder staat per onderdeel wat het is en welk referentienummer erbij hoort.

Hardware

• Jaltest Link V9 (70001015): De diagnose-interface die u op de diagnoseaansluiting van de aanhanger aansluit, met 26-pins DB26 naar de kabel en USB-C naar de pc.

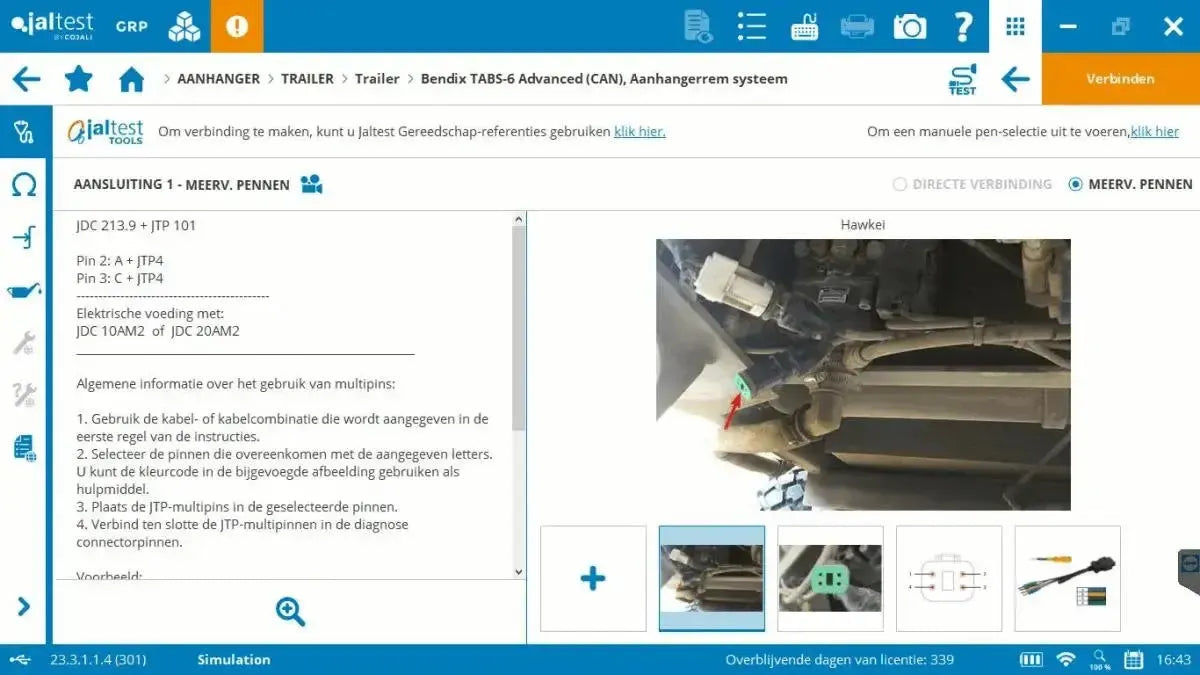

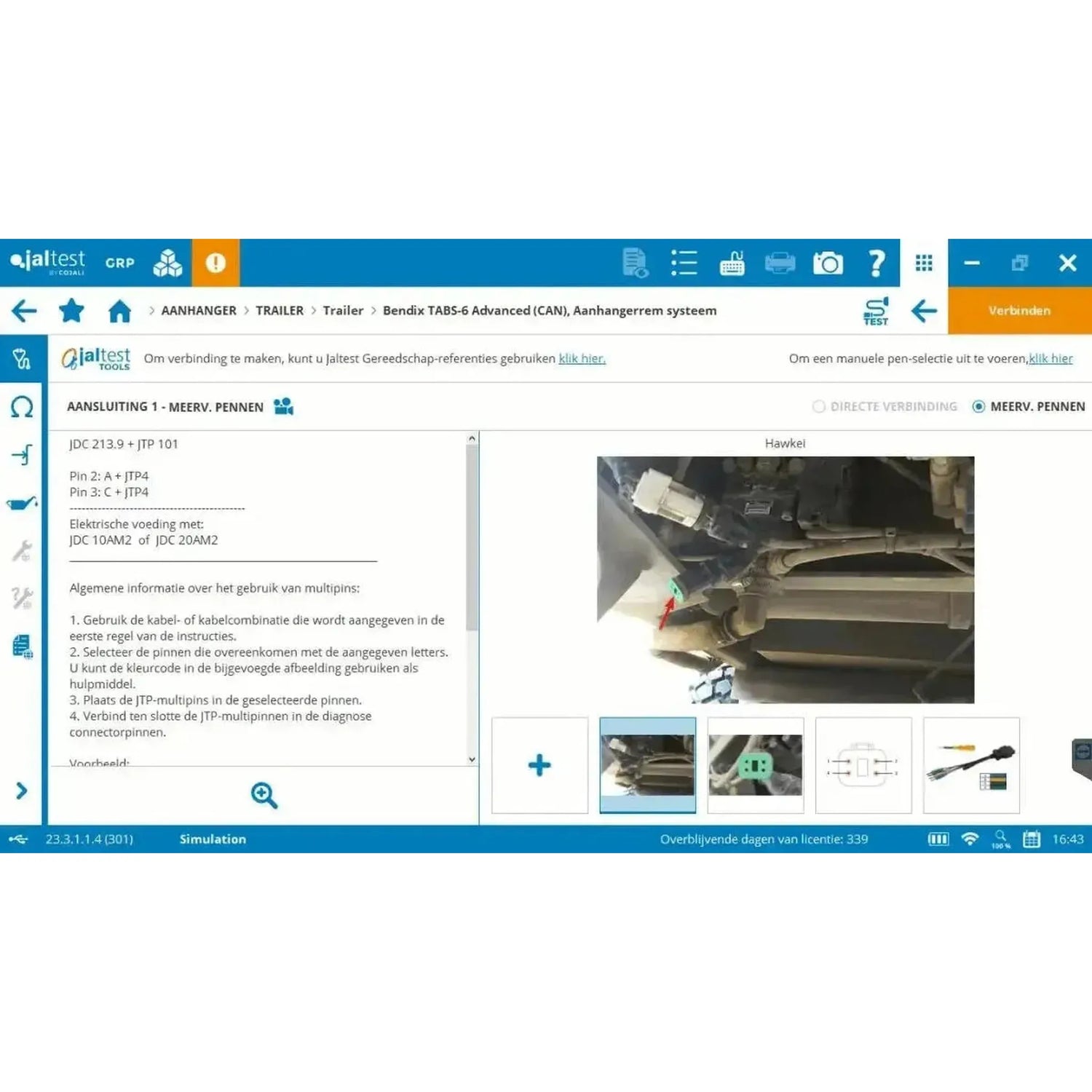

• Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en twee voedingskabels — JDC10AM2 met accuklemmen en JDC20AM2 voor de sigarettenaansteker. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• OBD-kabel, 16-polig (JDC213.9): De standaardkabel voor de gewone diagnoseaansluiting.
• USB-C-kabel (JDC107.9B): De verbinding tussen de Link en uw laptop.
• Verlengkabel van 100 cm (JDC100): Met een 26-pins DB26-stekker, de brede connector op de Link zelf. Nuttig wanneer de aansluiting voor op de aanhanger zit en u ernaast wilt meten.
• Koffer (70003015): De compacte uitvoering, 505 x 381 x 146 mm.

Software

• Software (293500): De eenmalige aanschaf die de module Modular Trailer ontsluit. Bij Modular is het eerste gebruiksjaar hierbij inbegrepen, dus er is geen aparte software-licentie nodig.
• Jaltest GRP: De werkplaatssoftware van Cojali voor klanten, voertuigen en rapporten, in de modi Basic, Synchro en Enterprise; die modi zijn kosteloos te activeren.

Een laptop en de trailerkabels horen hier niet bij. Zie Kabels en computer verderop op deze pagina.

Voor welke trailers en systemen

Bij een aanhanger kijkt Jaltest niet naar de bouwer maar naar het gemonteerde systeem. Zoekt u op de naam op de zijkant van de oplegger, dan vindt u die meestal niet: De dekking loopt via de fabrikant van het remsysteem, de luchtvering of de koelunit. De indeling per werelddeel hieronder gaat over het land waar het merk vandaan komt, niet over de huidige eigenaar.

Systeemfabrikanten in de dekking

Bekende namen in de dekking van Jaltest Modular Trailer: Bendix, Cojali, Haldex, Knorr-Bremse en Wabco voor de remsystemen, en Carrier en Thermo King voor de koelunits.

Alle tien systeemfabrikanten, gesplitst per werelddeel:

Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Onder Overig staat de naam waarvan de herkomst niet te achterhalen was. Een naam in de lijst betekent dat er dekking is, niet dat elke generatie van elk systeem volledig wordt ondersteund.

De systemen op de aanhanger

• Elektronisch geregelde remsystemen (EBS en TEBS): De remregeling met de modulatoren, de druksensoren en de wielsnelheidsopnemers, waaronder Knorr-Bremse EBS 5 en de TEBS-trailersystemen.
• ABS-remregelingen: Haldex Modal en Haldex Modular, Knorr-Bremse KB4-TA, Cojali E-ABS en de Bendix-trailerremregeling op CAN.
• Luchtvering (ECAS): De elektronisch geregelde luchtvering met de hoogtesensoren, de kleppenblokken en de aslastmeting.
• Bandenspanningscontrole (TPMS): De bewaking van de bandenspanning, onder meer bij Haldex en Bendix.
• Slijtagebewaking: De slijtagesensoren op de remblokken en de terugstelprocedure na vervanging.
• Koelunits: De regeleenheden van Thermo King en Carrier op de koeltrailer.
• Telematica: De telematicasystemen die Jaltest binnen Modular Trailer voert.

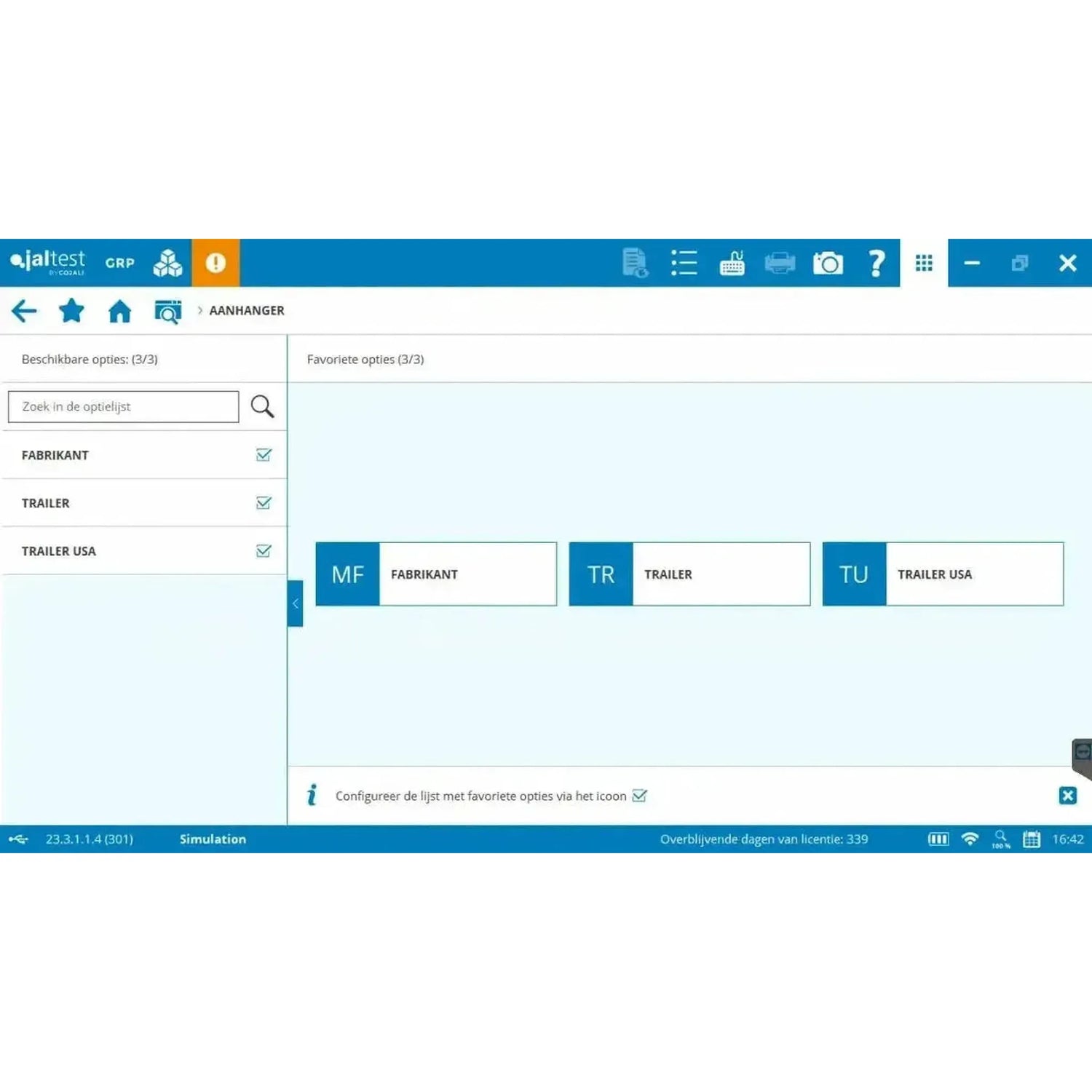

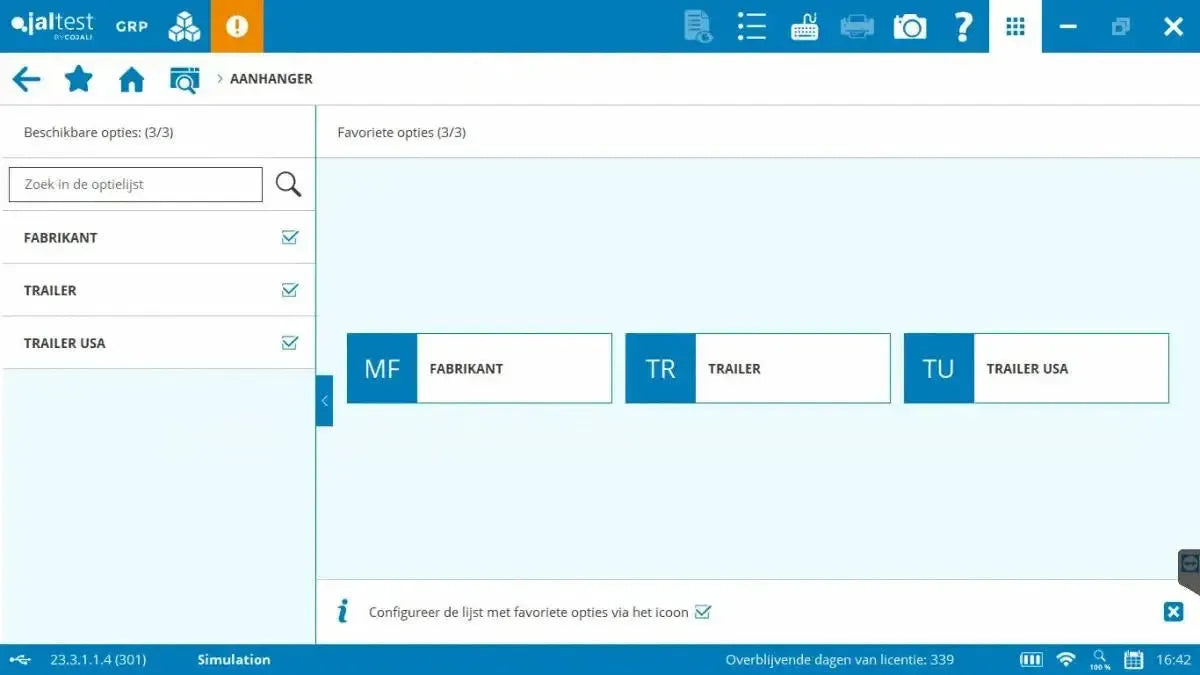

Zoeken op systeem in plaats van op aanhanger

Hetzelfde remsysteem zit onder tientallen opleggers van verschillende bouwers. U benadert het daarom op het systeem: Eerst de fabrikant, dan de generatie, en pas daarna de regeleenheid.

Wat u ermee kunt

Met de Trailer-module leest u de regeleenheden van de aanhanger uit, volgt u meetwaarden en stuurt u componenten aan. Daarnaast doet u er het werk mee dat om de software vraagt: Het vervangen van een modulator, het instellen van de remberekening en het kalibreren van sensoren.

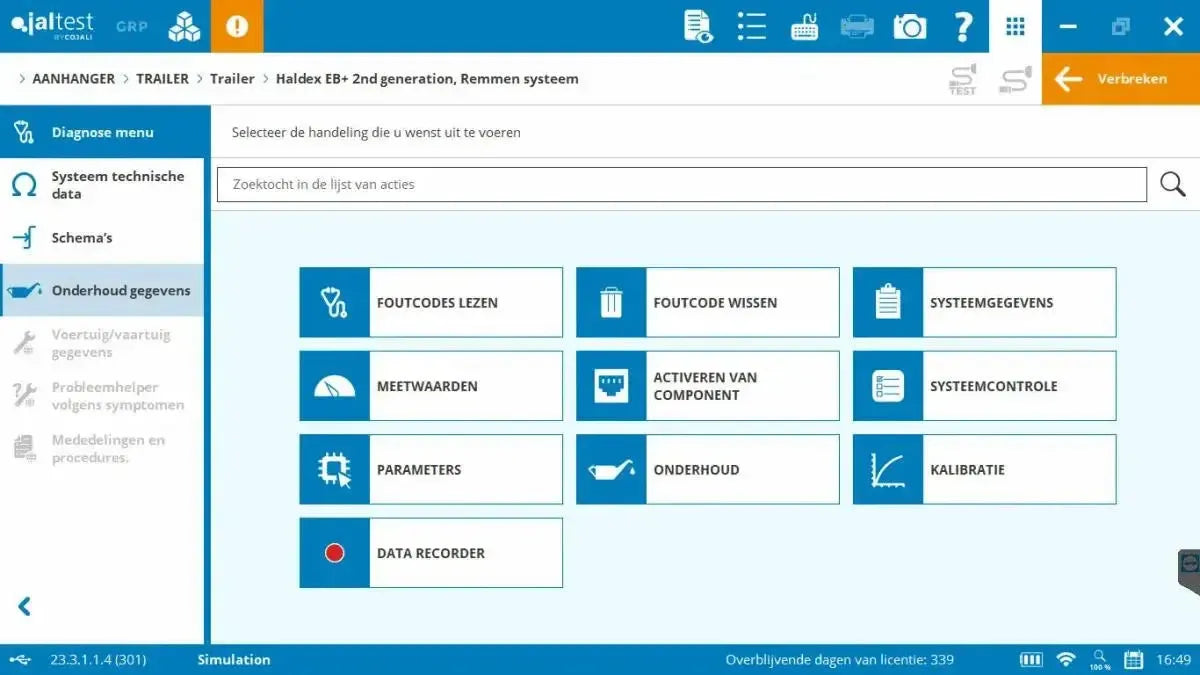

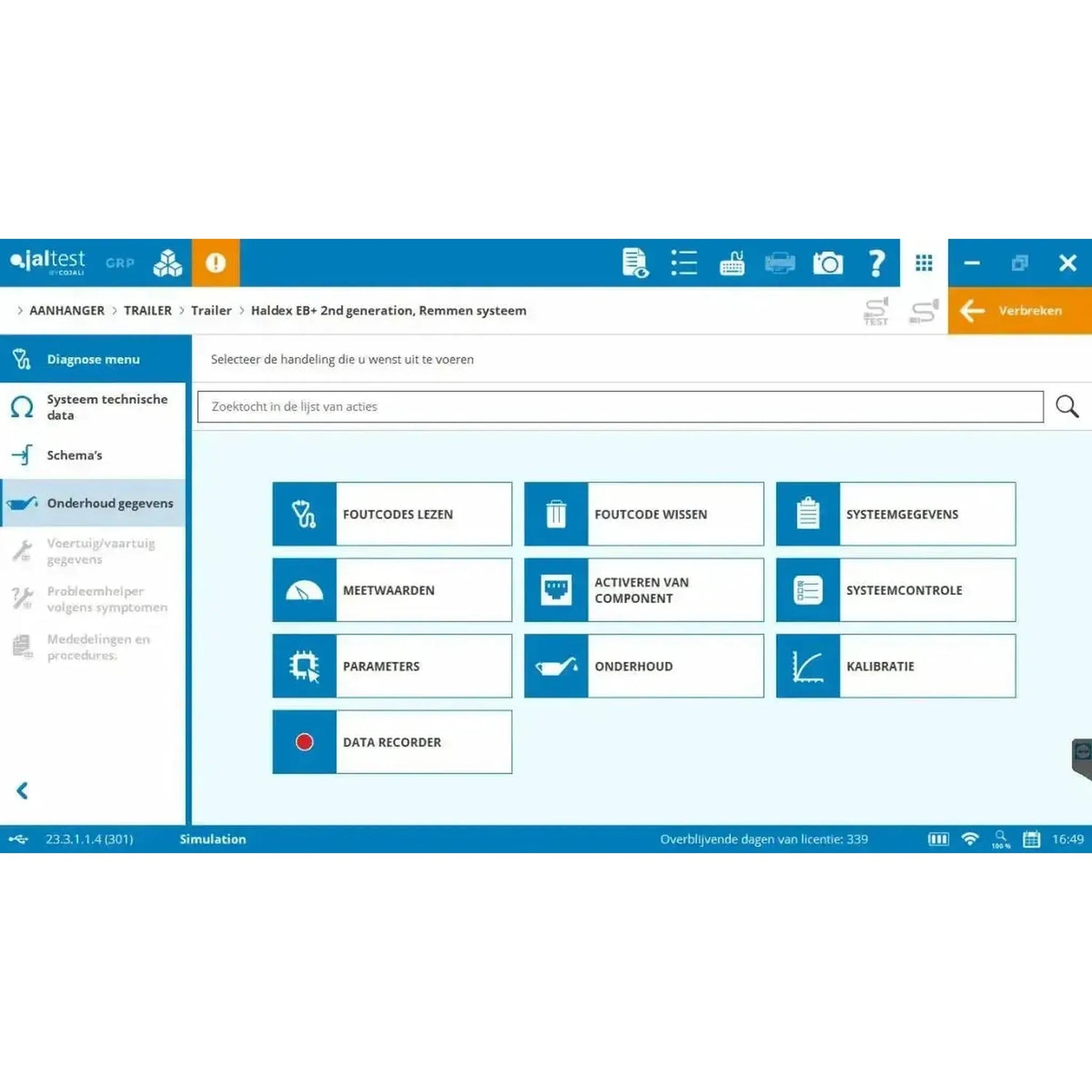

Diagnose

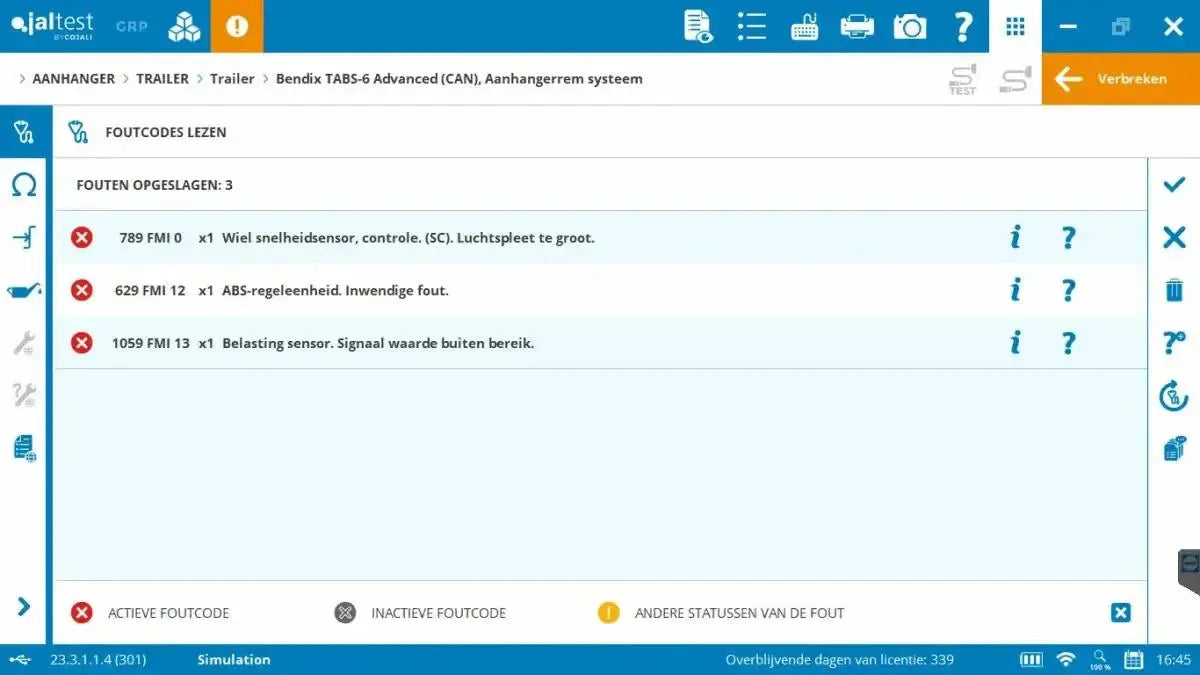

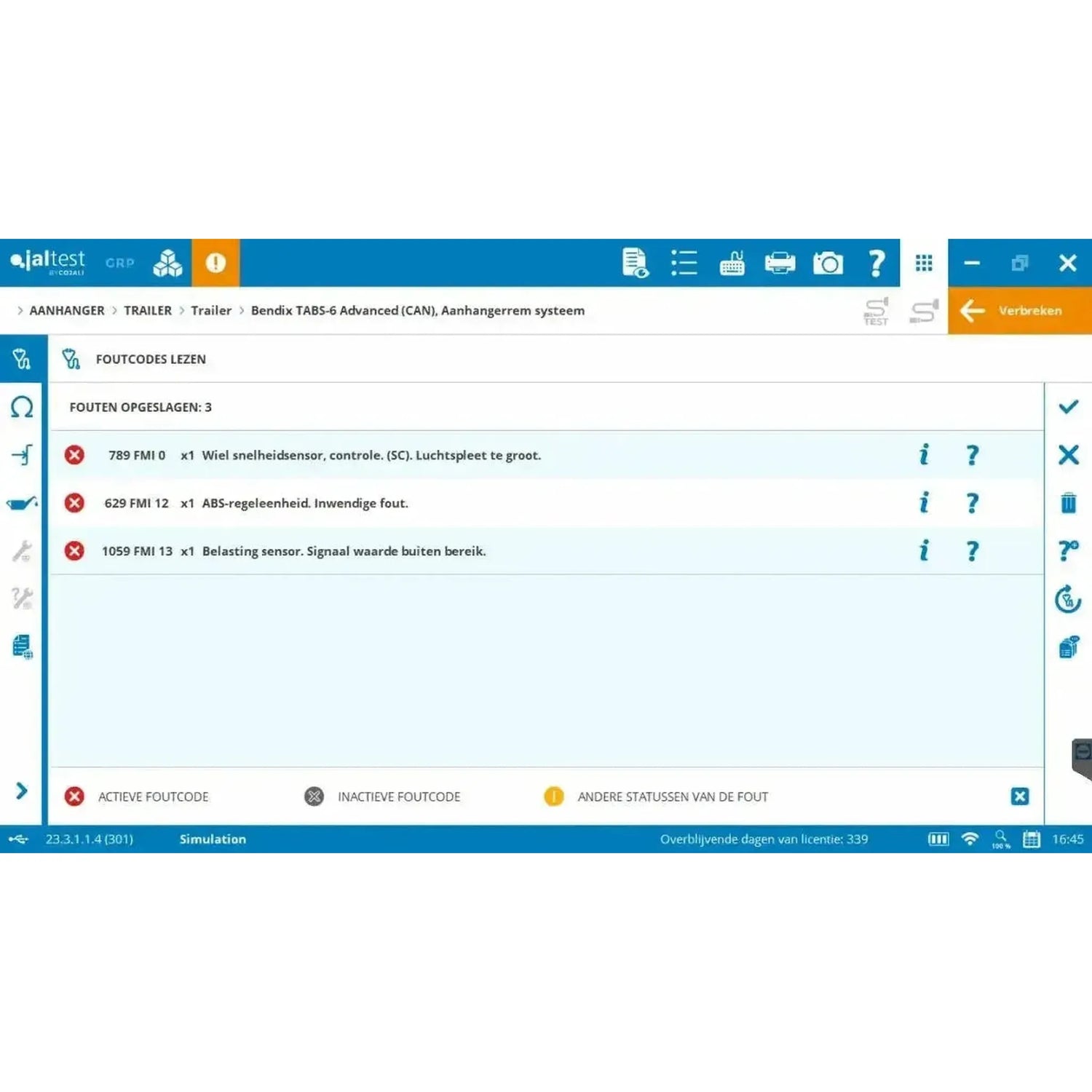

• Foutcodes lezen en wissen: Het foutgeheugen van de remregeling en de overige eenheden, met informatie over de codes.
• Meetwaarden: De waarden van de aangesloten sensoren op het scherm, in cijfers en in grafiek.
• Componenten aansturen: Onderdelen van het rem- en luchtveersysteem gericht bedienen om hun werking te controleren.

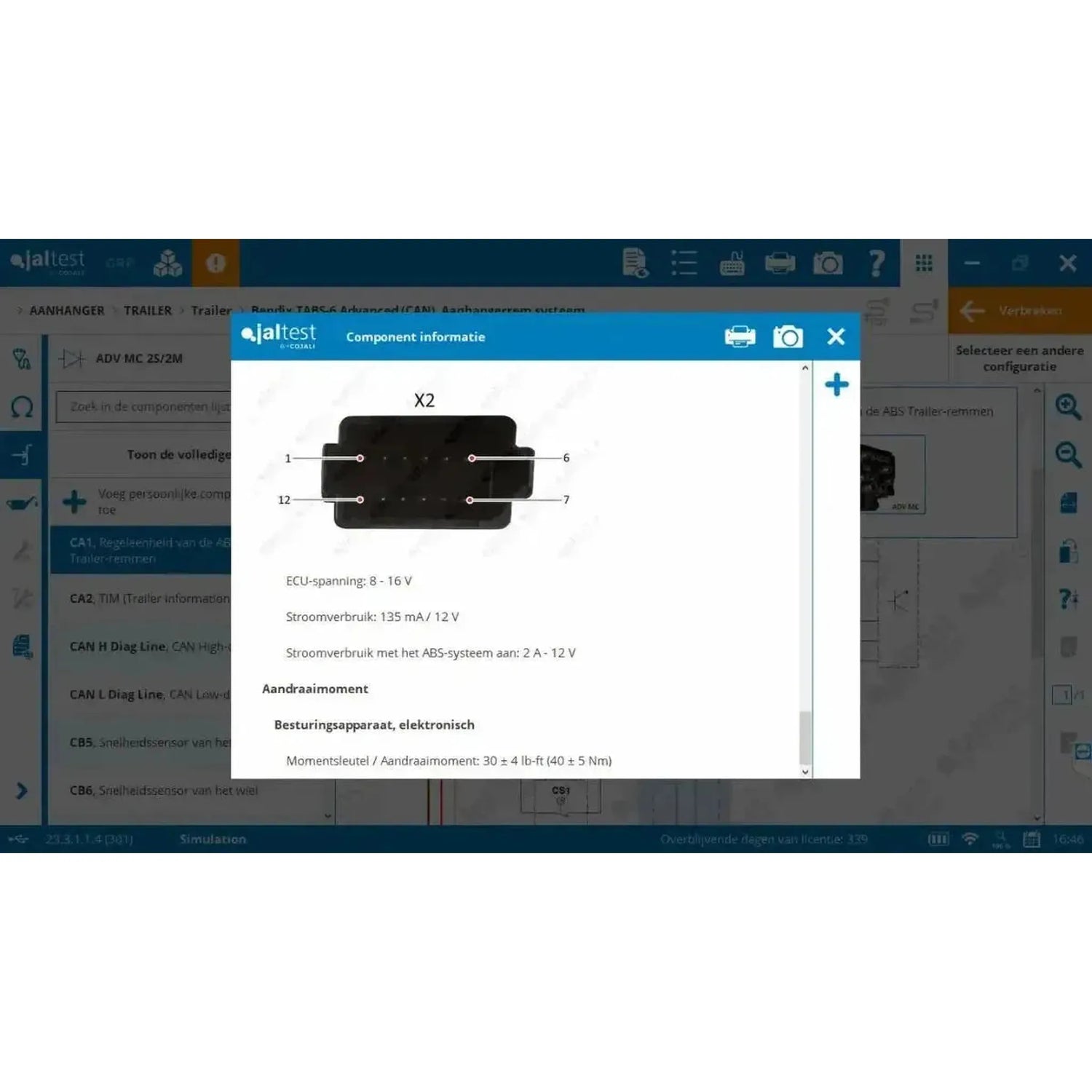

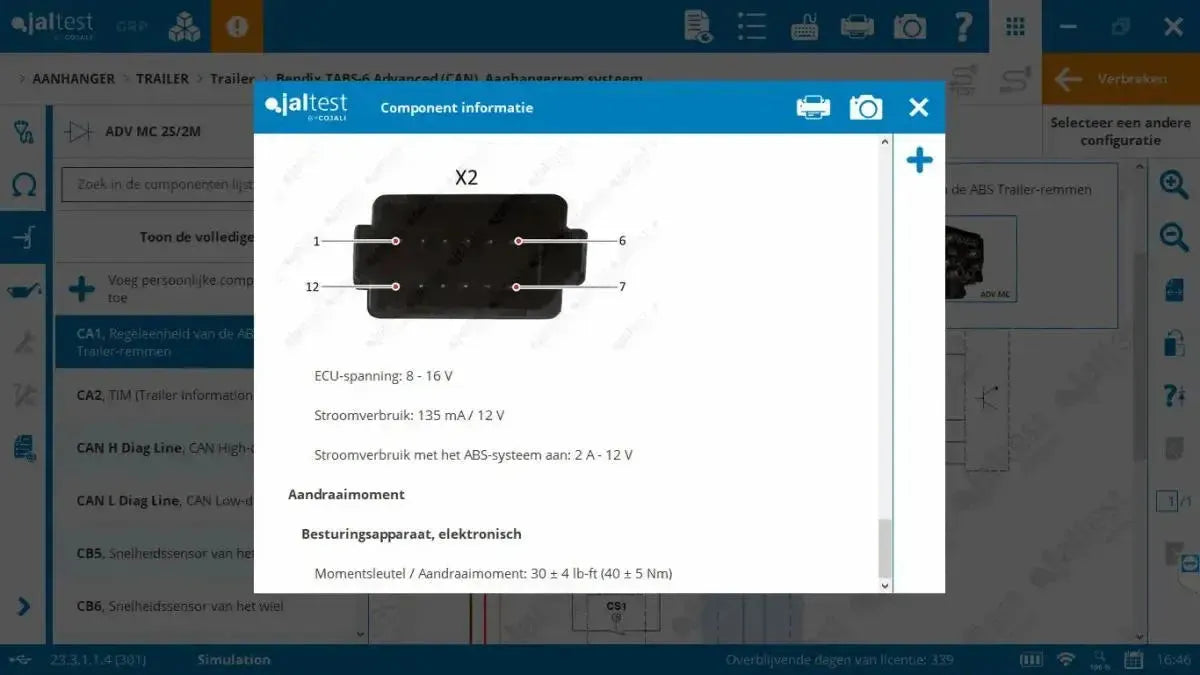

• ECU-gegevens: Onderdeelnummer, serienummer en softwareversie van de regeleenheid.
• Parameters en kalibraties: Regeleenheden configureren en systemen afstellen.

Onderhoud en kalibratie

• Modulator vervangen: Een geleide procedure die de parameters van de oude eenheid overneemt en naar de nieuwe wegschrijft.
• Remparameters instellen: Bandenmaat en bandenomtrek, aslastverdeling en zwaartepunt, en de remberekening die daaruit volgt.
• Rijhoogte kalibreren: De normale rijhoogte en de hef- en daalhoogte van de luchtvering vastleggen.
• Sensoren kalibreren: De hoogtesensoren na vervanging van sensor, kleppenblok of regeleenheid, en de aslastsensoren voor een juiste gewichtsmeting.
• Slijtagesensoren terugzetten: Na het vervangen van de remblokken.
• Onderhoudsteller: Het service-interval terugzetten na een beurt, waar de regeleenheid dat ondersteunt.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Een aanhanger heeft die lang niet altijd: Veel remregelingen voeren hun diagnoselijn op de eenheid zelf of op een eigen stekker, en daar hoort een aparte kabel bij. De software zelf draait op een Windows-pc.

• Trailerkabelset (70002024): De kabel JDC103A voor Wabco en Knorr-Bremse, de JDC108A voor Haldex EB+/TRS en TPMS, en de JDC110A voor trailer-CAN volgens ISO 7638-1.
• Haldex: JDC101A voor de Modal-ABS en JDC102A voor de Modular-ABS, naast de JDC108A uit de kabelset.
• Knorr-Bremse: JDC111A voor de KB4-TA-ABS en JDC220A voor het EBS 5, die in-line tussen de regeleenheid en de kabelboom gaat.
• Bendix en Cojali: JDC123A voor de Bendix-trailerremregeling op CAN, JDC122A voor de Bendix-bandenspanningscontrole en JDC117A voor de Cojali E-ABS.
• Trailer-CAN: JDC110A volgens ISO 7638-1 op 24 volt en JDC110B volgens ISO 7638-2 op 12 volt.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Welke kabel u nodig heeft, bepaalt de regeleenheid op de aanhanger en niet de naam van de opbouwer. Controleer aan de aanhanger zelf welk systeem erop zit voordat u bestelt: Kijk op het typeplaatje van de modulator en tel het aantal polen van de stekker na.

Licentie en verlenging

Bij Modular koopt u de software-activatie en het eerste gebruiksjaar in één keer. Vanaf het tweede jaar verlengt u met de update-licentie (29051500), telkens voor opnieuw twaalf maanden. Zolang de licentie loopt, krijgt u alle nieuwe softwareversies voor de trailersystemen.

• Looptijd: Twaalf maanden vanaf de activering, inbegrepen bij de software-activatie.
• Verlenging: Jaarlijks, met de update-licentie (29051500).
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie, en verder elk half jaar.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De module wordt geblokkeerd tot u de update-licentie afneemt.

Optionele uitbreidingen

Naast de Trailer-module zijn er uitbreidingen die u los bestelt. Ze zijn niet nodig om te kunnen diagnosticeren, maar breiden het naslagwerk, de ondersteuning of het gereedschap uit. Hieronder staat wat er bij trailers en opleggers hoort.

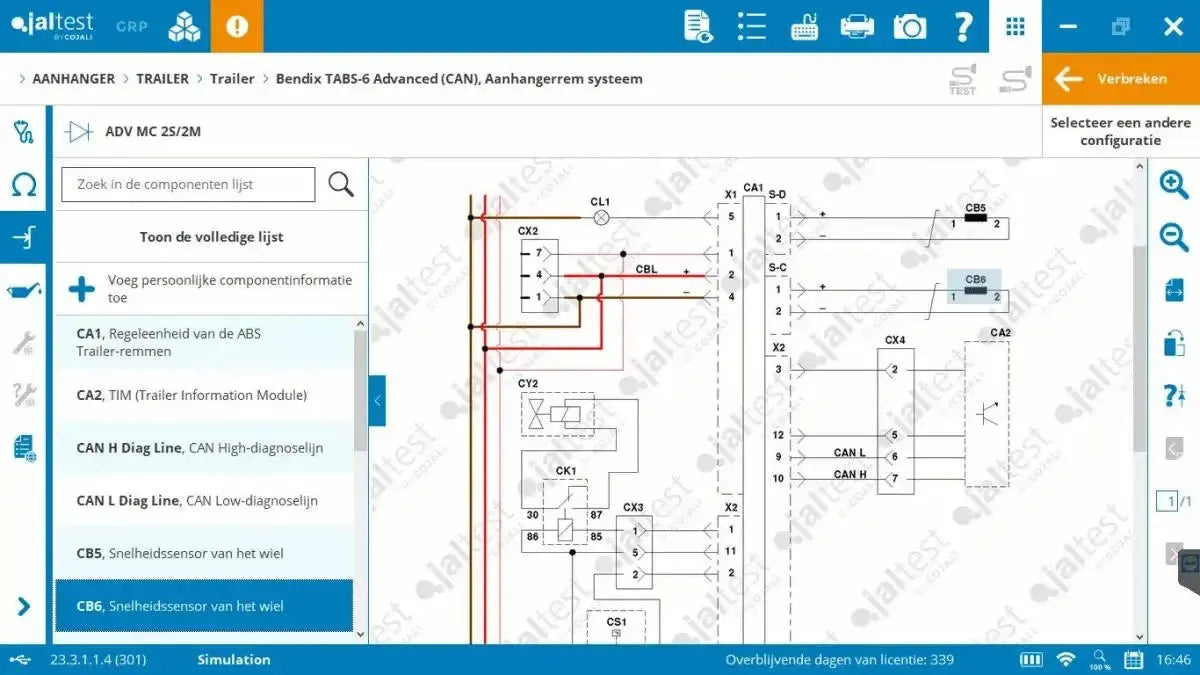

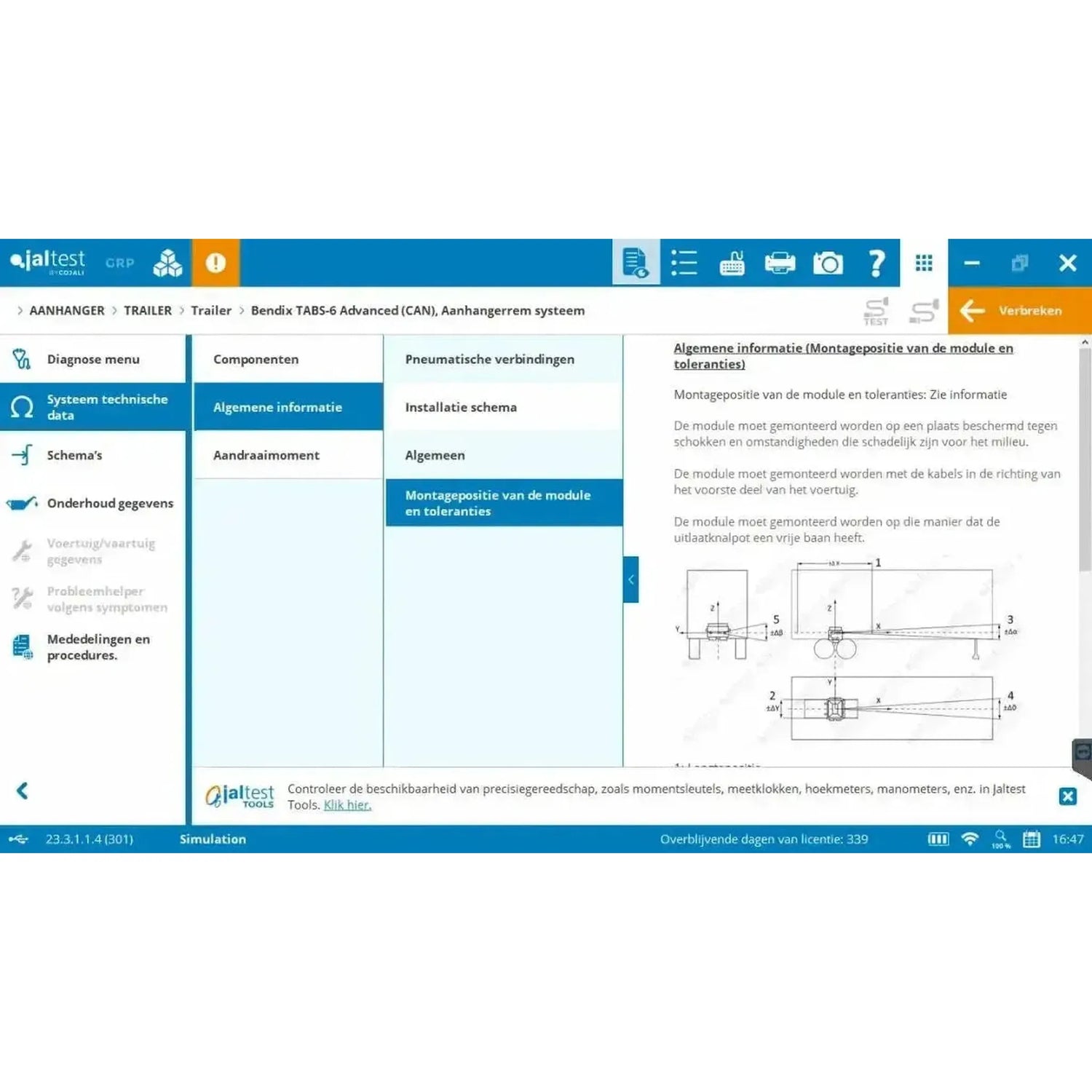

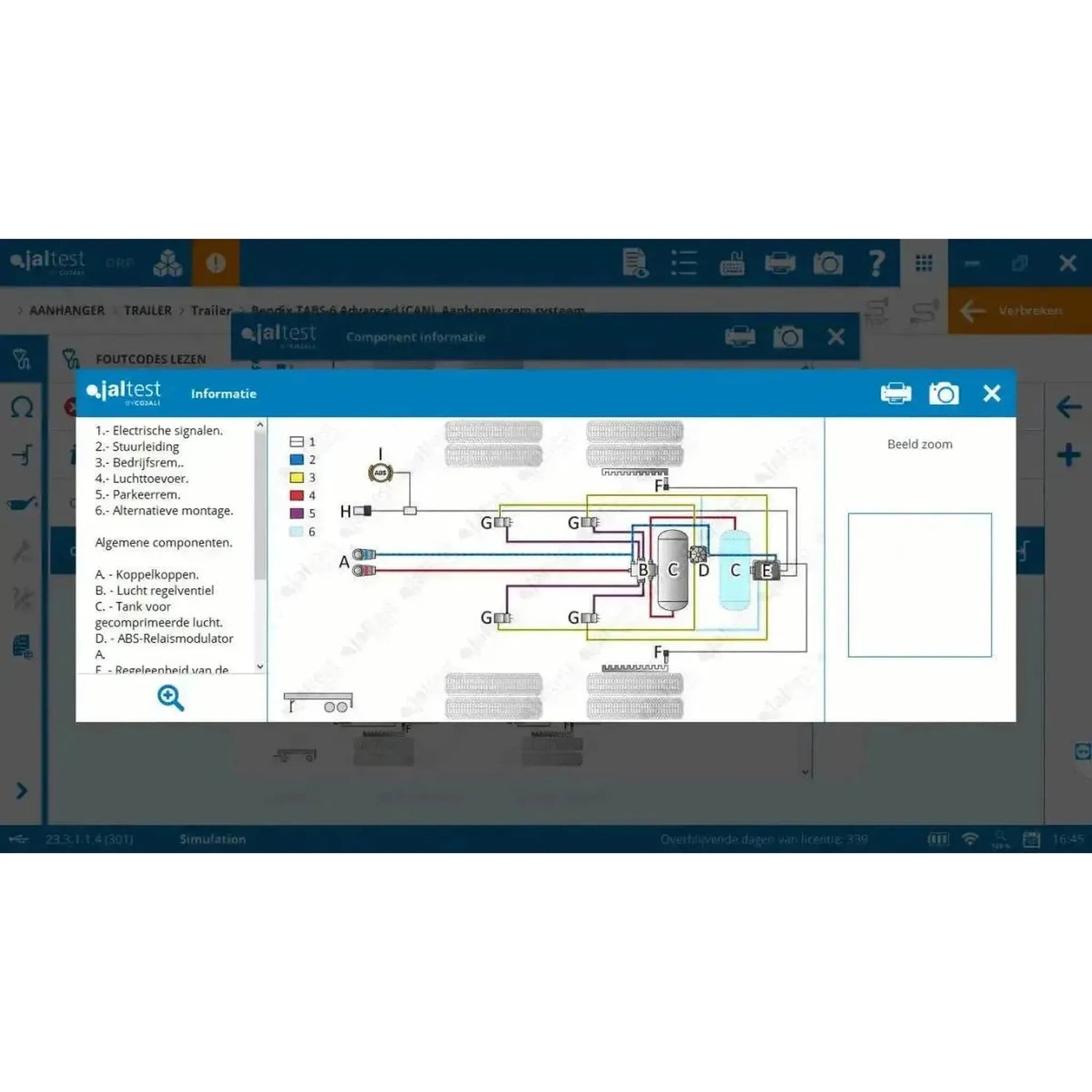

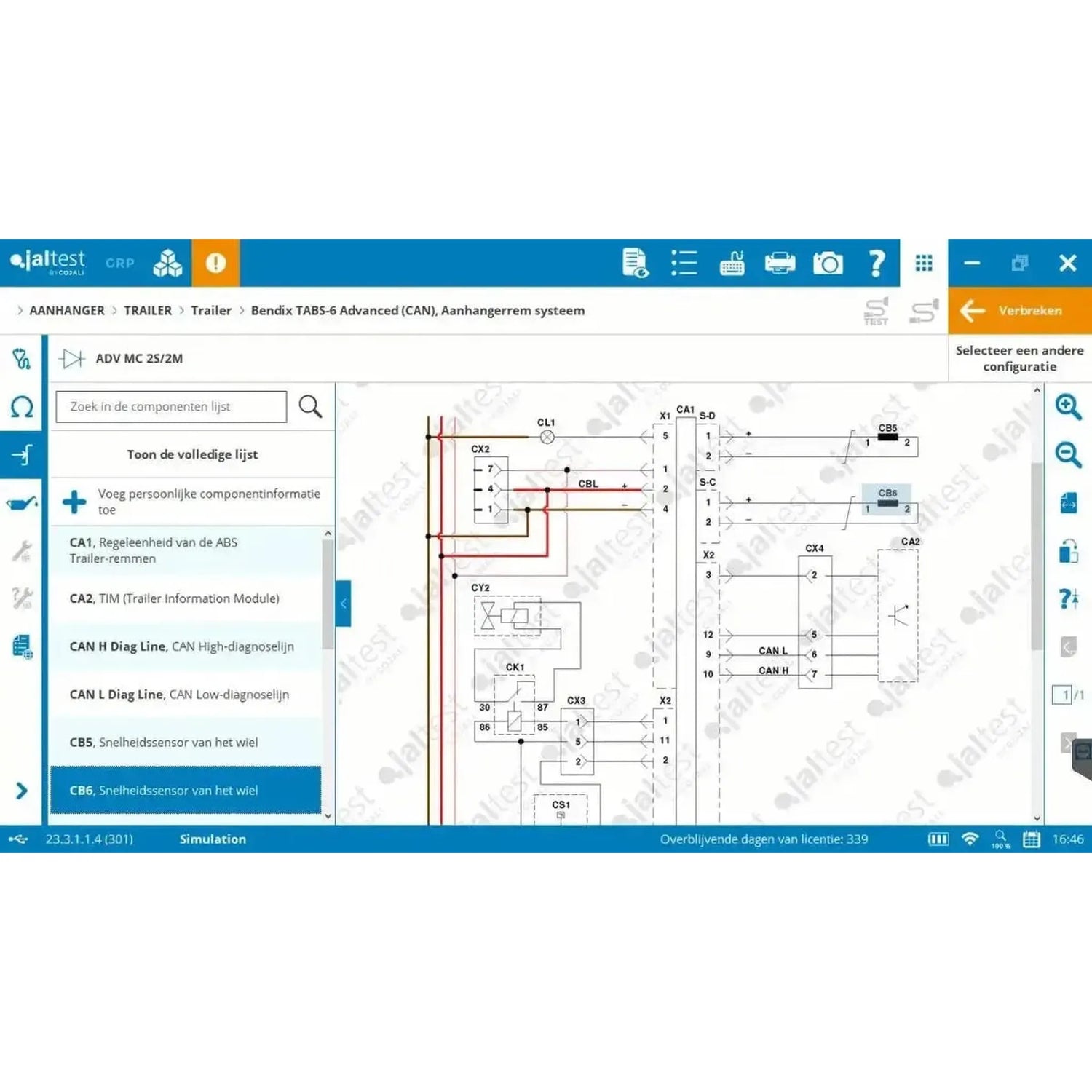

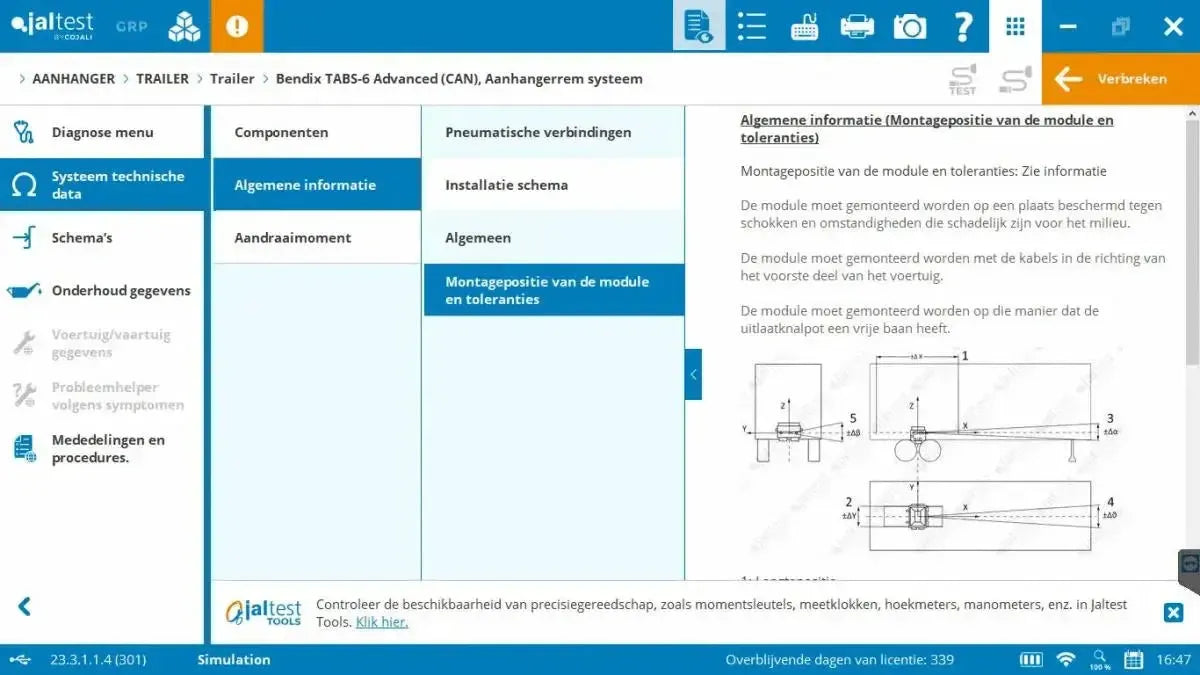

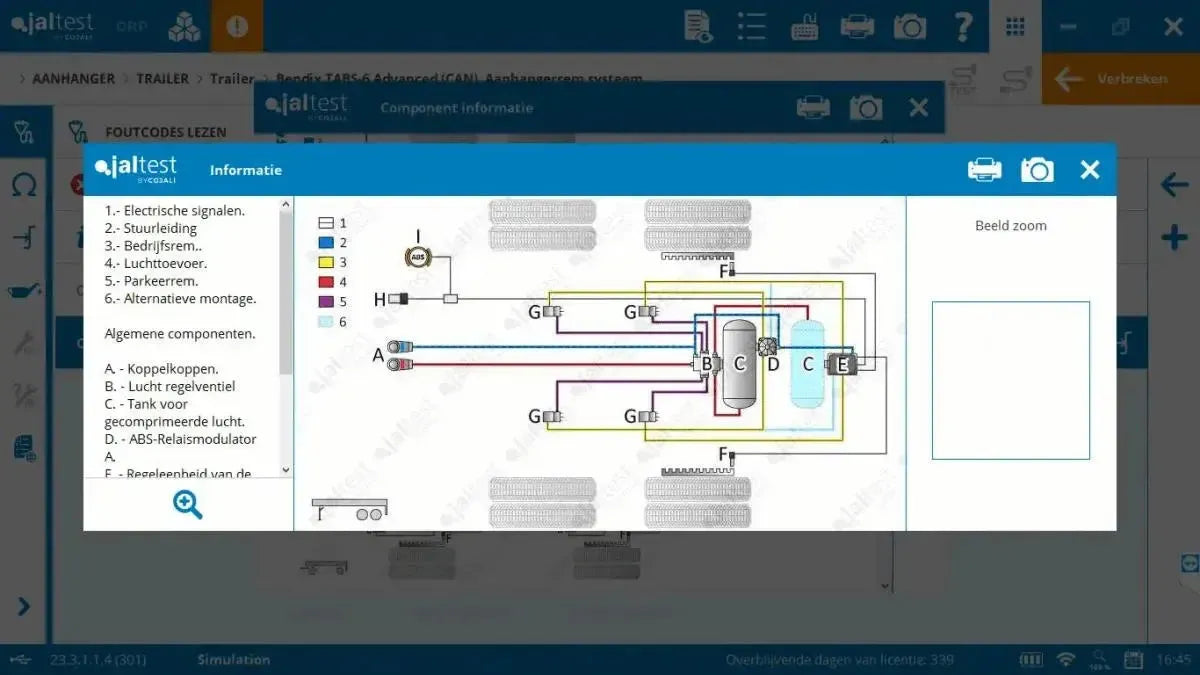

• INFO Plus voor Modular (70605043): De schakelschema's en de begeleide reparatieprocessen. Neem die af voor evenveel modulaire licenties als uw apparatuur heeft.
• Knorr-Bremse Diagnostics Add-on (71502007): De software van Knorr-Bremse zelf, met de originele technische informatie, geïntegreerd in Jaltest. Vraagt een geldige modulaire licentie of een CV-licentie. Verlengen gaat met 71602007; de module wordt vergrendeld zodra die verlenging of de modulaire licentie wegvalt.
• Knorr-Bremse Trailer Diagnostics (79301002): De zelfstandige uitvoering, beperkt tot de trailersystemen. Die vraagt een Jaltest-hardwarekit en een productwijziging naar de Add-on om met Jaltest te combineren.
• Jaltest ETM (70001007): De externe tester waarmee u EBS- en ABS-modulatoren, wielsnelheidsopnemers en slijtagesensoren los doormeet. Werkt alleen met een lopende CV- of modulaire licentie, wordt niet als los product geleverd en werkt niet op de handhelds.
• Jaltest PTE (50004001): Een draagbare voeding voor de aanhanger, zodat u kunt meten zonder trekker ervoor.
• Jaltest SST (50004002) en WST (50004011): Losse testers voor de wielsnelheidsopnemers en voor de slijtagesensoren.
• Jaltest TPMS (50004016): De apparatuur voor de bandenspanningscontrole.
• Jaltest ATS: Een jaar toegang tot de Engelstalige technische helpdesk van Cojali. Loopt automatisch door; opzeggen kan schriftelijk tot dertig dagen voor de vervaldatum.
• Fabrikantmodule (29469): Kiezen op systeemfabrikant in plaats van op voertuigmerk. Die module is niet los te krijgen en vraagt Modular Truck, Modular Bus of allebei; met alleen Modular Trailer kan hij dus niet.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293500) | Trailer (Modulair) | Software-licentie
