OBDSTAR Marine Master (A+B+C+D) | Uitleesapparaat | Motorboot

Diagnosefuncties

De Marine Master biedt volledige diagnosefunctionaliteit op de aangesloten marine-motorbesturingssystemen. De beschikbare functies kunnen verschillen per merk, model en bouwjaar van het vaartuig.

• ECU-informatie uitlezen: Weergave van softwareversies, hardwarenummers en identificatiegegevens van de aangesloten regelunit.
• Foutcodes lezen: Uitlezen van actieve en opgeslagen foutcodes met bijbehorende omschrijving.
• Foutcodes wissen: Verwijderen van foutcodes uit het geheugen van de regelunit na uitgevoerde reparatie.
• Live data: Real-time weergave van sensor- en actuatorwaarden voor het lokaliseren van storingen.
• Freeze frames: Opvragen van momentopnames van sensorwaarden op het tijdstip van een opgeslagen foutcode.
• Actuatortest: Aansturing van componenten om de werking te controleren zonder motor te laten draaien.
• Coderen: Aanpassen van software-instellingen in de regelunit na vervanging of aanpassing van componenten.
• Bedrijfsuren uitlezen: Aflezen van het aantal draaiuren van de motor voor onderhoudsplanning.
• Auto Scan: Automatisch scannen van alle beschikbare systemen op aanwezige foutcodes.
• Data opname en afspelen: Vastleggen en terugkijken van live-datastromen voor gedetailleerde analyse van storingen.

Sleutel- en EEPROM-functies

De Marine Master ondersteunt in combinatie met de optionele IMMO-kits sleutelprogrammering voor specifieke merken jetski's en watersportvaartuigen.

• Sleutel programmeren: Aanmelden van nieuwe of vervangende sleutels op de startonderbreker van compatibele Yamaha- en Kawasaki-vaartuigen (in combinatie met M029- of M039-IMMO-kit).

Service en onderhoudsfuncties

Het uitleesapparaat ondersteunt meerdere service- en onderhoudsfuncties op marine-motoren. De beschikbaarheid van deze functies verschilt per motormerk, model en bouwjaar.

Motor en aandrijflijn

• ECU reset: Terugzetten van de regelunit naar de basiswaarden na onderhoud of vervanging van componenten.
• Olie service reset: Resetten van de olie-onderhoudsindicator na een olieverversing.
• Oliedruk reset: Resetten van de oliedrukwaarschuwing en bijbehorende telling.
• Toerenteller instellen: Kalibreren van de weergave van het motortoerental.
• Brandstofinstellingen: Aanpassen van brandstofparameters binnen de door de fabrikant vastgestelde grenzen.
• Gaskleppositiesensor reset: Resetten van de leerwaarden van de gaskleppositiesensor na onderhoud.
• Gaskleppositiesensor stationair afstelling: Kalibreren van de nulpositie van de gasklep voor een stabiel stationair toerental.

Trim en aandrijving

• Trim reset: Resetten van de trim- en kantelposities van de aandrijving.
• Kantellimiet instellen: Vastleggen van de mechanische kantelbegrenzing van de aandrijving.

Stuurinrichting en navigatie

• Stuurhoeksensor kalibratie: Kalibreren van de nulstand van de stuurhoeksensor na demontage of vervanging.
• Kompas kalibratie: Kalibreren van het elektronische kompas na installatie of storingen in de weergave.

Overige service- en onderhoudsfuncties

• Servicemodus instellen: Activeren van de servicemodus voor het uitvoeren van onderhoudswerkzaamheden.
• Winterklaar maken: Uitvoeren van de winterklaar-procedure om de motor te beschermen tijdens langdurige stilstand.
• Onderhoudsindicatoren resetten: Handmatig terugzetten van servicelampjes via de mobiele app.

Speciale functies en mogelijkheden

Naast de standaard diagnose- en servicefuncties beschikt de Marine Master over verschillende aanvullende mogelijkheden voor werkplaatsgebruik.

• Auto Scan: Automatisch detecteren en scannen van alle aanwezige regelunits.
• BCM-simulator: Simuleren van BCM-signalen voor diagnose en controle.
• Instance Setting: Configureren van specifieke motorinstances binnen een multi-motor opstelling.
• Maintenance Setting: Instellen van onderhoudsparameters voor de aangesloten motor.
• Afstandsbedieningsreset: Resetten en opnieuw koppelen van elektronische afstandsbedieningen.
• Systeemkalibratie: Uitvoeren van kalibratieprocedures op verschillende motorsystemen.
• Koppelinstelling: Aanpassen van koppelgerelateerde parameters binnen de fabrieksgrenzen.
• Interactieve bedradingsschema's: Raadplegen van elektrische schema's en componentbeschrijvingen tijdens diagnose.
• Flashcode-zoekfunctie: Opzoeken van betekenissen van knipperende foutcodes via de mobiele app.
• DLC-lokalisatie: Opzoeken van de locatie van de diagnoseaansluiting per merk en model.
• Technische bulletins: Toegang tot technische informatie en servicedocumentatie via de app.
• Schermopname: Opnemen van schermbeelden tijdens diagnosewerkzaamheden voor rapportage.
• Draadloze schermspiegeling: Weergeven van het scherm van het uitleesapparaat op een externe monitor.
• Remote support: Ondersteuning op afstand door OBDSTAR-technici via een remote verbinding.
• OTA-updates: Software bijwerken via Wi-Fi met één handeling.

Ondersteunde voertuigmerken

De Marine Master ondersteunt een breed scala aan marine-motormerken uit verschillende regio's. De dekking omvat jetski's, buitenboordmotoren, binnenboordmotoren, dieselmotoren en generatoren.

• Europees: DAF, FNM, FPT, Lombardini, MAN, MTU, Perkins, Scania, Selva, Sisu, Steyr, Vetus, VM Motori, Volkswagen, Volvo
• Aziatisch: Daedong, Honda, Hyundai, Kawasaki, Suzuki, Tohatsu, Toyota, Yamaha, Yanmar
• Amerikaans: Caterpillar, Crusader, Cummins, Evinrude, Flagship, Ford, Ilmor, Indmar, John Deere, Johnson, Kodiak, Kohler, Malibu, Marine Power, Mariner, Mercruiser, Mercury, OMC, Panther, PCM, Sea-Doo, Seven Marine, Turnkey, Vanguard
• Chinees: Aiqidi, CFMoto, Hidea, Parsun, Seanovo

Optionele toevoegingen en uitbreidingen

De Marine Master kan worden uitgebreid met aanvullende hardware-adapters en IMMO-kits voor merkspecifieke diagnose- en sleutelprogrammeerfuncties.

Hardware modules en accessoires

• M029 IMMO-kit (Yamaha): Kit voor het programmeren van sleutels en het uitvoeren van startonderbrekerfuncties op compatibele Yamaha vaartuigen.
• M039 IMMO-kit (Kawasaki): Kit voor het programmeren van sleutels en het uitvoeren van startonderbrekerfuncties op compatibele Kawasaki vaartuigen.
• M064 Diagnose-adapter (Mercury): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van compatibele Mercury motoren.
• M066 Diagnose-adapter (Kawasaki): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van compatibele Kawasaki motoren.
• M067 Diagnose-adapter (Kawasaki): Verloopkabel voor het verbinden van de diagnosetool met een alternatieve diagnosepoort op compatibele Kawasaki motoren.
• M069 Diagnose-adapter (Suzuki/Evinrude/Johnson/Selva): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van diverse buitenboordmotoren.
• M076 Diagnose-adapter (VM Motori/Mercruiser): Verloopkabel voor het verbinden van de diagnosetool met de diagnosepoort van compatibele VM Motori en Mercruiser motoren.
• M077 Diagnose-adapter (FPT): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van compatibele FPT motoren.
• M079 Diagnose-adapter (MTU): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van compatibele MTU motoren.
• M082 Diagnose-adapter (Evinrude): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van compatibele Evinrude motoren.
• M085 Diagnose-adapter (MTU): Verloopkabel voor het verbinden van de diagnosetool met een alternatieve diagnosepoort op compatibele MTU motoren.
• M087 Diagnose-adapter (Steyr Motors): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van compatibele Steyr motoren.
• M088 Diagnose-adapter (Tohatsu): Verloopkabel voor het verbinden van de diagnosetool met de specifieke diagnosepoort van compatibele Tohatsu buitenboordmotoren.

Licentie-informatie

Bij de OBDSTAR Marine Master (A+B+C+D) is een softwarelicentie van 2 jaar inbegrepen. Gedurende deze periode heeft de gebruiker toegang tot software-updates en online functies via de OBDSTAR-servers.

• Licentieperiode: 2 jaar gratis software-updates vanaf activatie van het apparaat.
• Software-updates: Updates bevatten uitbreiding van ondersteunde marine-merken en modellen, nieuwe service- en diagnosefuncties, verbeteringen in bestaande protocollen en bugfixes.
• Uitgebreide functies: Een actieve licentie is nodig voor OTA-updates via Wi-Fi, remote support door OBDSTAR-technici, toegang tot online technische bulletins en interactieve bedradingsschema's via de mobiele app.
• Na verloop van licentie: Het apparaat blijft functioneren met de laatst geïnstalleerde softwareversie. Voor toegang tot nieuwe updates en online functies is verlenging van de licentie vereist.

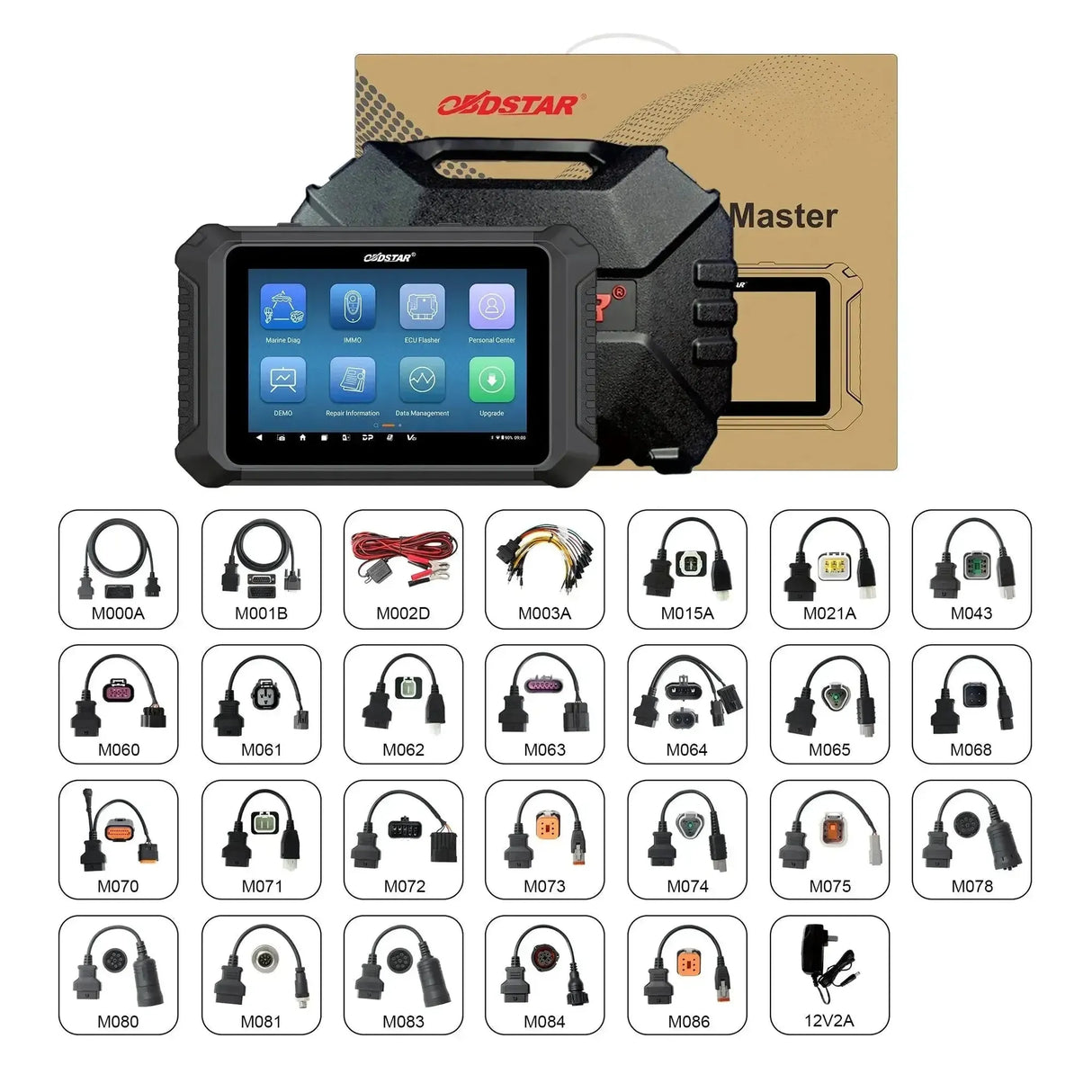

Verpakkingsinhoud

• 1x OBDSTAR Marine Master uitleesapparaat
• 1x 12V2A oplader
• 1x M000A 4-meter verlengkabel
• 1x M001B hoofdkabel
• 1x M002D 6-meter voedingskabel met accuklemmen
• 1x M003A multifunctionele jumperkabel
• 1x M005 adapterkabel Kawasaki
• 1x M015A adapterkabel Honda
• 1x M021A adapterkabel Parsun
• 1x M043 adapterkabel BRP
• 1x M060 adapterkabel Mercury
• 1x M061 adapterkabel Yamaha
• 1x M062 adapterkabel Suzuki
• 1x M063 adapterkabel PCM/Crusader/Ilmor/Indmar/Kodiak Marine/Marine Power/Mercruiser/Panther Airboats/Seven Marine/Volvo Penta
• 1x M064 adapterkabel Mercury
• 1x M065A adapterkabel Evinrude
• 1x M070 adapterkabel Tohatsu
• 1x M071 adapterkabel Tohatsu
• 1x M072 adapterkabel Mercruiser
• 1x M073 adapterkabel Indmar
• 1x M074 adapterkabel Yanmar
• 1x M075 adapterkabel Yanmar
• 1x M078 adapterkabel Mercury Diesel
• 1x M080 adapterkabel Caterpillar
• 1x M081 adapterkabel MAN
• 1x M083 adapterkabel Cummins
• 1x M084 adapterkabel Scania
• 1x M086 adapterkabel Volvo
• 1x Draagkoffer

Technische specificaties
