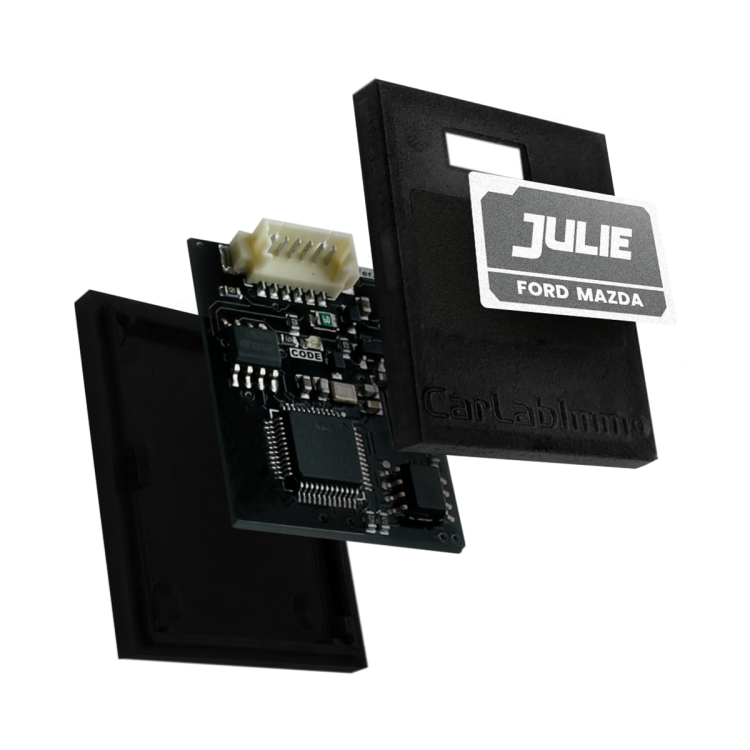

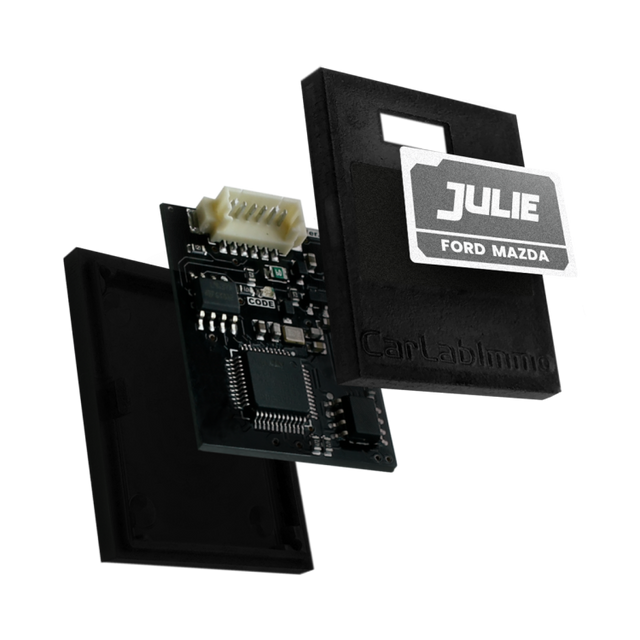

Julie Ford/Mazda | IMMO OFF | Emulator

De Julie Ford/Mazda | IMMO OFF | Emulator is een elektronische module ontworpen voor het permanent uitschakelen van het originele IMMO-systeem in specifieke Ford- en Mazda-voertuigen. De primaire functie is het vervangen van het signaal van de fabrieksstartonderbreker, waardoor de ECU (Engine Control Unit) wordt vrijgegeven en de motor kan starten. Dit wordt toegepast bij diagnose of reparatie wanneer de originele immobilizercomponenten, zoals de transpondersleutel of de ontvangstmodule, defect zijn en een startblokkade veroorzaken.

De emulator is compatibel met een reeks ECU-typen, waaronder Siemens SID, Visteon DCU en bepaalde Bosch EDC-systemen die in Ford- en Mazda-modellen worden gebruikt. De installatie van de Julie Ford/Mazda | IMMO OFF | Emulator is uitsluitend bestemd voor test- en werkplaatsdoeleinden. Het permanent deactiveren van het IMMO-systeem kan de diefstalbeveiliging van het voertuig verminderen en kan onderhevig zijn aan wettelijke restricties. Gebruik vereist technische kennis van voertuigelektronica en de bijbehorende regeleenheden.

---

Toepassingen en functionaliteiten:

De Julie Ford/Mazda emulator is een gespecialiseerde module voor diagnose, test en reparatie van startblokkeringssystemen in specifieke Ford en Mazda voertuigen. De module wordt ingezet om de functionaliteit van het originele immobilizersysteem (IMMO) te vervangen.

• IMMO OFF (permanent uitschakelen): De primaire toepassing is het permanent deactiveren van de fabrieksstartblokkering. De emulator genereert en verzendt een specifiek digitaal signaal via de CAN-bus naar de ECU, wat de autorisatiecode van de originele IMMO-module repliceert. Dit is een oplossing wanneer originele componenten defect zijn. De compatibiliteit omvat de volgende motorregeleenheden:
  • Ford: ECU's met CAN-communicatie, waaronder Siemens SIM22, SIM210, Visteon ESU-131 / ESU-411 / ESU-418 en Bosch EDC16C34.
  • Mazda: ECU's met CAN-communicatie, waaronder diverse Denso en Bosch types die gebruikt worden in modellen zoals de Mazda 3, 5 en 6.
• Testen van de motorregeleenheid (ECU): De emulator kan worden gebruikt om een ECU op de testbank te controleren. Door het IMMO-signaal te simuleren, kan de functionaliteit van de ECU worden geverifieerd zonder dat alle originele voertuigcomponenten aanwezig hoeven te zijn.
• Foutisolatie: Door de emulator tijdelijk te installeren, kan een technicus vaststellen of een startprobleem gerelateerd is aan het IMMO-systeem. Als het voertuig start met de emulator, is de oorzaak van de storing binnen het originele startblokkeringscircuit te vinden.

De installatie vereist doorgaans een aanpassing in het geheugen (EEPROM of FLASH) van de ECU. Het permanent uitschakelen van het startblokkeringssysteem kan de diefstalbeveiliging van het voertuig verminderen en is uitsluitend bestemd voor diagnostisch en reparatiegebruik door gekwalificeerde professionals.

---

Ondersteunde voertuigmerken en toepassingen:

De Julie Ford | Mazda IMMO OFF Emulator is ontworpen voor gebruik bij Ford- en Mazda-voertuigen met uiteenlopende motorregeleenheden (ECU’s). De emulator ondersteunt zowel CAN-bus als K-line communicatie en is geschikt voor verschillende immobilizersystemen, afhankelijk van het voertuigtype en de ECU-configuratie.

De toepassing is verdeeld in vijf groepen, elk met specifieke ECU-types en voorwaarden.



1. Ford met immo-module in het dashboard

Deze uitvoering is geschikt voor Ford-voertuigen waarbij de immobilizer zich in het dashboard bevindt. De emulator werkt wanneer het voertuig is uitgerust met een mechanisch contactslot of wanneer alleen de ECU wordt vervangen.

Ondersteunde ECU’s:

• Siemens SID202
• Siemens SID206
• Siemens VDO SID803 / SID803A

Siemens SID803 / SID803A

• ECU-nummer: 5WS40557A-T | 6M51-12A550-AEA (Ford Focus 2.0 TDCi 136 pk 2007)

• Toepassing: Ford Focus (2004–2008)

Siemens SID206

• ECU-nummer: 5WS40584B-T | 8V21-12A650-EB (Ford Fiesta 1.4 TDCi 70 pk 2010)

• Toepassing: Ford Fiesta (2010–2012)

Siemens SID202

• ECU-nummer: 5WS40512A-T | 6M51-12A650-YA (Ford Focus 1.8 TDCi 115 pk 2006)

• Toepassing: Ford Focus (2004–2010)

---

2. Ford met immo-module in BCU

Bij sommige Ford-voertuigen bevindt de immobilizer zich in de BCU (Body Control Unit). In dit geval kan de emulator alleen worden gebruikt voor projectvoertuigen, zoals motorombouw in een raceauto of boot.

Ondersteunde ECU:

• Visteon DCU-101

Donorvoertuig:

• Ford Transit

---

3. Ford met ABS-ID en immo in BCU

Deze variant geldt voor voertuigen waarbij de immobilizer in de BCU is geïntegreerd en de ABS-identificatiecode deel uitmaakt van het beveiligingssysteem. Ook dit type wordt uitsluitend gebruikt voor projecttoepassingen.

Donorvoertuigen:

• Ford Galaxy (2007–2016)
• Ford Mondeo (2007–2016)
• Ford S-Max (2007–2016)

---

4. Ford met PATS-module en 4C-transpondersleutel

Deze uitvoering is geschikt voor oudere Ford-modellen met een PATS-systeem en 4C-type transpondersleutel.

Ondersteunde ECU’s:

• DUDE 97FB-12A650-HB (Ford Puma 1.7 125 pk 1997)
• FIFA XS5F-12A650-FA (Ford KA 1.3 60 pk 1999)
• GWP1 98BB-12A650-BVB (Ford Mondeo II 2.0 131 pk 1998)
• MUFF 97FB-12A650-HC (Ford Puma 1.7 125 pk 1998)
• SHAY XS6F-12A650-AKB (Ford Fiesta 1.3 60 pk 1999)
• TPM8 F7FF-12A650-FJ (Mazda 626 2.0 136 pk 2000)
• USES 98BB-12A650-AAE (Ford Mondeo II 2.5 170 pk 1999)
• USSR 98BB-12A650-AAC (Ford Cougar 2.5 170 pk 1998)

Ondersteunde voertuigen:

• Ford Cougar 2.5 170 pk (1998–2002)
• Ford Fiesta 1.3 60 pk (1995–2001)
• Ford KA 1.3 60 pk (1996–2002)
• Ford Mondeo II 2.0 131–170 pk (1996–1999)
• Ford Puma 1.7 125 pk (1997–2001)
• Mazda 626 2.0 136 pk (1997–2002)

---

5. Mazda

Deze emulator ondersteunt diverse Mazda-voertuigen uitgerust met Denso-, Lucas- en Mitsubishi-ECU’s. De systemen zijn toegepast in zowel benzine- als dieselmotoren van compacte en middelgrote modellen uit de periode 1990–2010.

Ondersteunde ECU’s:

• Denso B33M 18 881A
• Denso B34A 18 881B
• Denso B34B 18 881A
• Denso B35B 18 881C
• Denso B35J 18 881B
• Denso B5F3 18 881C
• Denso B5F4 18 881B
• Denso B6MM 18 881A
• Denso B6MU 18 881B
• Denso BP5C 18 881A
• Denso BP5D 18 881A
• Denso BP6J 18 881C
• Denso BP6M 18 881B
• Denso BP7P 18 881C
• Denso FP87 18 881B
• Denso FP88 18 881B
• Denso FPG6 18 881B
• Denso RF3R 18 881A
• Denso RF4D 18 881
• Denso RF4F 18 881D
• Denso RF4P 18 881C
• Denso RF4S 18 881B
• Denso RF4W 18 881C
• Denso RF5W 18 881A
• Denso RF6A 18 881B
• Denso ZM39 18 881C
• Denso ZM40 18 881C
• Denso ZMWM 18 881A
• Lucas ZL13 18 881A
• Lucas ZL05 18 881A
• Mitsubishi WLE7 18 881A
• Mitsubishi WLF2 18 881A

Ondersteunde voertuigen:

• Mazda 323
• Mazda 323F
• Mazda 6
• Mazda Demio
• Mazda 626
• Mazda MX-5
• Mazda MPV
• Mazda Premacy

---

Verpakkingsinhoud:

• 1x Julie Ford/Mazda | IMMO OFF | Emulator
